NAVODILA ZA UPORABO ZCM911NX ZANUSSI

Zelo pomembno je, da to knjižico shranite na varno, da vam bo vedno pri roki. Če boste aparat podarili, ga prodali ali ob selitvi pustili v starem stanovanju, poskrbite, da bo novi lastnik dobil tudi ta navodila za uporabo. Opozorila so podana zaradi vaše varnosti. Pred priključitvijo in uporabo aparata jih MORATE prebrati.

Priključitev aparata

• Priključitev aparata skladno z navodili proizvajalca naj opravi strokovnjak, ki je ustrezno usposobljen za takšno delo.
• Kakršnekoli spremembe na električni napeljavi, ki bi bile morda potrebne, morajo opraviti ustrezno usposobljeni strokovnjaki.
• Nikoli ne poskušajte na nikakršen način spreminjati štedilnika.
• Štedilnika ne postavljajte v bližino vnetljivih snovi (npr.: zavese, kuhinjske krpe itd.).

Varnost otrok

• Štedilnik naj uporabljajo odrasle osebe. Otrokom ne smete dovoliti, da se igrajo ob ali s štedilnikom.
• Štedilnik se med uporabo segreje in ostane vroč še dolgo po uporabi. Pazite, da se mu otroci ne bi preveč približali, dokler se štedilnik ne ohladi.

Med uporabo

• Štedilnik je namenjen uporabi v gospodinjstvih. Uporaba v druge namene ni dovoljena.
• Med prvim segrevanjem pečice boste zaznali dim in neprijeten vonj; to je posledica izgorevanja sledi snovi, uporabljenih pri proizvodnji.

Priporočamo, da pred prvo uporabo prazno pečico segregate 45 minut. Nato počakajte, da se pečica ohladi, in notranjosti očistite s toplo vodo in blagim detergentom.

• Na plinske gorilnike in na kuhališča ne postavljajte nestabilnih ali deformiranih posod; te bi se lahko prevrnile in vroča vsebina bi se izlila iz njih.
• Pri segrevanju maščob se ne oddaljujte od štedilnika.

• Če je vaš štedilnik opremljen s steklenim pokrovom, je naloga tega, da ščiti štedilnik pred prahom, ko je zaprt, ko je odprt, pa med kuhanjem zavaruje zid. V druge namene ga ne smete uporabljati.

• Pred zapiranjem pokrov vedno očistite.

• Pred zapiranjem pokrova vedno počakajte, da se gorilniki in/ali kuhališča ohladijo.
• Vse steklene ali kovinske pokrove lahko snamete in jih tako lažje očistite.

- Ko štedilnika ne uporabljate, morajo biti vsa stikala v položaju "●" (Stop).

• Če uporabljate roštilj, ali pri pečenju mesa direktno na rešetki, vedno podstavite pekač, v katerega bo kapljala maščoba in sokovi iz mesa. V pekač vlijte malo vode, da preprečite, da se maščoba in sokovi začnejo žgati, kar bi povzročilo neprijeten vonj.
• Pri jemanju posod iz pečice vedno uporabljajte zaščitne kuhinjske rokavice.

Vzdrževanje in čiščenje

• Pred čiščenjem in vzdrževanjem štedilnik vedno izključite in počakajte, da se ohladi.
• Zaradi higiene in varnosti mora biti štedilnik vedno čist. Maščoba in ostanki hrane bi lahko povzročili požar.
• Pred prvo uporabo operite vso opremo (rešetko, pekač za lovljenje maščobe).

- Pri uporabi čistil v obliki razpršil bodite previdni; nikoli ne pršite čistil direktno na upore ali na lučko termostata.

• Če se vam v pečici razlije večja količina olja, omake ipd., pred naslednjo uporabo pečice to očistite, da preprečite, da bi se nečistoča začela žgati in kaditi.
• Okoli plinskega štedilnika mora biti zagotovljen ustrezno kroženje zraka. Pomankljivo zračenje bi lahko povzročilo pomanjkanje kisika.
• Vrsta plina, za katero je prirejen vaš novi štedilnik, je navedena na tablici s podatki ob cevi za plin.
• Odprtine na dnu pečice ne smejo biti nikoli zakrite. Sten in predvsem dna pečice ne smete prekrivati z alu-folijo, saj bi s tem lahko poškodovali emajlirano površino in uničili živilo. Vse pekače in posodo iz alu-folije vedno postavite na rešetko na vodilih.

- Štedilnik je težak; pri premikanju bodite previdni.

- Gorilnike najprej prižgite, šele nato postavite nanje posodo. Po prižiganju se prepričajte, da plamen enakomerno gori.

- Pred odstranjevanjem posode s štedilnika vedno ugasnite plamen ali ga zmanjšajte.

• Prepričajte se, da je rešetka pravilno nameščena v pečici.
• V predal pod pečico shranjujte samo posode, odporne na toploto. V ta predal nikoli ne shranjujte vnetljivih snovi.

Servisiranje

- Popravila smejo opravljati samo ustrezno usposobljeni strokovnjaki pooblaščenega servisa. Zahtevajte uporabo originalnih nadomestnih delov. Nestrokovna popravila pomenijo veliko tveganje za uporabnike.

Skrb za okolje

• Po priključitvi štedilnika odpeljite embalažo na ustrezno deponijo skladno s predpisi.
• Ko svojega odsluženega štedilnika ne boste več potrebovali, odrežite kabel čim bližje ohišja in ga odpeljite na ustrezno deponijo. Onemogočite zapiranje vrat pečice, da se majhni otroci med igro ne bi mogli zapreti vanjo.

VSEBINA

Navodila za uporabo

Pomembna navodila za varno uporabo ....

Mere aparata....

Uporaba kuhalne plošče ....

Nasveti......

Uporaba električne pečice ....

Pred prvo uporabo pečice......

Priporočila za uporabo plinskih gorilnikov ......

Priporočila za uporabo pečice......

Razpredelnice....

Vzdrževanje ....

Navodila za priključitev ....

Navodila za inštalaterja

Priključitev plina....

Prilagajanje za različne vrste plina......

Možnosti vgradnje......

Tehnični podatki....

Priključitev na električno omrežje......

V primeru nepravilnosti v delovanju ....

Legenda opozorilnih simbolov

V knjižici boste opazili naslednje oznake, ki vas bodo opozarjale na posamezne teme:

Navodila za varnost uporabnikov

Navodila za uporabo aparata

Nasveti in priporočila

Ekološki nasveti

Aparat je izdelan skladno s predpisi

Evropske gospodarske zbornice:

• 73/23 – 90/683; Predpis o nizki napetosti in poznejša dopolnila
  • 89/336; Predpis o elektromagnetni kompatibilnosti
  • 90/396; Predpis o plinskih napravah
  • 93/68; Splošni predpisi in poznejša dopolnila

PROIZVAJALEC:

Stikala plinske kuhalne plošče (sl. 1)

Stikala za posamezne gorilnike so na upravljalni plošči. Stikala lahko obračate v smeri nasprotni smeri vrtenja urinega kazalca vse do simbola manjšega plamena, in nazaj do simbola večjega plamena.

Dotok plina je zaprt

Maksimalen dotok plina

Minimalen dotok plina

Prižiganje gorilnikov

Pred postavljanjem posode na gorilnik prižgite gorilnik na naslednji način:

1. Stikalo pritisnite do konca navznoter in ga obrnite na levo do maksimalnega položaja;
2. pritisnite na gumb za prižiganje, ki je označen s simbolom zvezdice (☆);

ko plamen zagori, pritiskajte na stikalo vsaj še pet sekund, da varnostna naprava začne ohranjati plamen (sl. 2-D).

Če vam kljub več poskusom ne uspe prižgati gorilnika, se prepričajte, da sta pokrovček in krona gorilnika (sl. 2-A, B) pravilno nameščena.

1. Nato prilagodite velikost plamena.

Če želite prekiniti dotok plina, stikalo obrnite na desno (v smeri vrtenja urinega kazalca) na položaj, označen s simbolom " ●".

Pri segrevanju večje količine olja ali obe bodite zelo previdni, saj se razgreta oba hitro vname.

Električna kuhališča

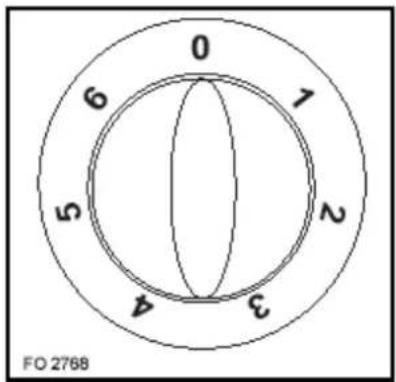

Stikala električnih kuhalnih plošč imajo 6 različnih položajev; izberite ustreznega – od položaja 6 (najvišja stopnja) do položaja 1 (najnižja stopnja), kot je to prikazano na sl. 3.

Sl. 3

Razpredelnica najmanjših in največjih premerov dna posod, ki so primerne za uporabi na gorilnikih.

Gorilnik Najmaniši		Največji premer
	premer
Hitri	∅ 160 mm 260 mm
Srednje hitri	∅ 120 mm 220 mm
Pomožni	∅ 80 mm 160 mm

Posoda

Upoštevajte, da posoda s širšim dnom omogoča hitrejše segrevanje od posod z ozkim dnom.

Vedno uporabljajte posode ustrezne velikosti za količino živila, ki ga kuhate.

Izogibajte se uporabi premajhnih posod, da ne bi tekočina kipela iz njih.

Če želite jed hitro skuhati ali speči, pazite, da posoda ni prevelika. Maščoba in nečistoča na dnu posode se hitro vžge.

Za peko peciva so bolj usrezni zaprti modeli; iz odprtih modelov bi lahko vsebina kapljala na dno pečice in se nato prismodila, kar zahteva več čiščenja.

V pečico ne postavljajte posod s plastičnimi ročaji, ker ti niso odporni na toploto.

Da bi zagotovili prihranek plina priporočamo, da uporabljate samo posode, katerih premer ustreza velikosti izbranega gorilnika oz. je večji (Slika 4).

Pripročamo, da posode, v katerih kuhate tekočino, pokrijete s pokrovko. Ko tekočina zavre, zmanjšajte plamen, kolikor je potrebno, da se ohranja temepratura vrenja.

Električna kuhališča

Posode za kuhanje na električnih kuhališčih morajo imeti naslednje lastnosti:

• morajo biti trpežne;

- po velikosti morajo ustrezati velikosti kuhališča ali biti nekoliko večje, NIKOLI manjše.

- Da bi bil zagotovljen pravilen kontakt s kuhališčem, morajo imeti ravno dno (sl. 5).

Predvsem je to pomembno, će uporabljate posode za cvrenje pri visokih temperaturah ali za kuhanje pod pritiskom.

Pazite, da uporabite dovolj veliko posodo, da tekočina ne bi kipela iz nje.

Kuhališče ne sme biti vklopljeno, će na njem ni posode ali pa je na njem prazna posoda.

Če je vaš štedilnik opremljen s steklenim pokrovom, pokrova ne zapirajte, dokler so kuhališča ali gorilniki še vroči, da stekleni pokrov ne bi počil.

V nadaljevanju je prikazana pravilna uporaba ražnja (sl. 6):

• pritrdite nosilec ražnja na tretjo višino vodila, šteto od spodaj navzgor;
• meso, ki ga želite speči, nataknite na raženj in ga dobro pritrdite;
• sprednji del ražnja postavite na kavelj, pri tem pa pazite, da je vrh ražnja pravilno potisnjen v ležišče motorja (sl. 6);
• odstranite ročaj;
  • s pomočjo ustreznega stikala vklopite motor

Priporočamo, da pred peko na ražnju ali u namestite zaščito za upravljalno ploščo in je vrata nekoliko odprta, kot je to prikazano ki 7.

Sl. 6

Sl. 7

Kuhinjska ura

S kuhinjsko uro lahko merite čas do največ ene ure. Stikalo za upravljanje z uro (sl. 8) obrnite v smeri vrtenja kazalca na uri do položaja – 60 minut, nato pa jo obrnite v drugo stran na želeno vrednost. Ko preteče nastavljeni čas, se bo zaslišal zvočni signal, ki se samodejno prekine. Kuhinjska ura pa ne bo prekinila delovanja pečice!

Sl. 8

UPORABA ELEKTRIČNE PEČICE

Stikala za funkcije pečice (sl. 9)

Temperaturo za pečenje lahko natančno nastavite, izberete lahko tudi postopno segrevanje posameznih delov pečice.

Luč v pečici je prižgana ne glede na izbrano funkcijo.

Pomen simbolov:

pečica je ugasnjena

luč v pečici

50-max območje nastavljanja temperature

zgornji grelec – segrevanje zgornjega dela pečice

spodnji grelec – segrevanje spodnjega dela pečice

roštilj – pečico segreva samo zgornji grelec

Z obračanjem stikala v smeri vrtenja urinega kazalca nastavite želeno temperaturo – oznaka na stikalu se mora ujemati z želeno temperaturo. Nastavite lahko vrednost med 50 °C in maksimalno temperaturo.

Pečica se bo segrela do temperature, ki ste jo nastavili s termostatom.

Če želite, da se pečica v različnih delih različno segreva, npr. bolj od spodaj ali bolj od zgoraj, obrnite

stikalo na simbol ☐ (segrevanje dna) ali ☐ (segrevanje zgornjega dela pečice).

V takih primerih temperatura ne bo nikoli presegla 200

°C za spodnji del ☐ oziroma 180 °C za zgornji del

, dodatno nastavljanje temperature s termostatom pa ni mogoče.

Sl. 9

Električni roštilj

Pri modelih z električno pečico pritisnite in obrnite stikalo v smeri vrtenja urinega kazalca do položaja

; prižgala se bo kontrolna lučka za roštilj. Pod rešetko postavite pekač, v katerem se bodo zbirali sokovi iz mesa, ter tako preprečite, da bi maščoba in sokovi kapljali na dno pečice.

Če uporabljate roštilj, namestite zaščito za upravljalno ploščo in pustite vrata nekoliko odprta, kote je to prikazano na sliki 7.

Kontrolna lučka delovanja pečice

Osvetljena kontrolna lučka delovanja opozarja, da se pečica segreva.

Kontrolna lučka termostata pečice

Ta lučka ugasne, ko je v pečici dosežena nastavljena temperatura, in ugasne vsakič ko se vklopi termostat in ohranja nastavljeno temperaturo.

PRED PRVO UPORABO PEČICE

Pred uporabo pečice odstranite vso embalažo

tako z zunanje strani kot iz notranjosti pečice.

Pred prvo uporabo pečico segrevajte prazno. Ob prvem segrevanju se lahko pojavi neprijeten vonj, kar je povsem normalno.

1. Pečico segrevajte – obrnite stikalo na MAX.
2. Odprite okno, da se bo kuhinja zračila.
3. Pustite pečicu delovati približno 45 minut.

Ta postopek ponovite tudi s funkcijo roštilja pribl. 5-10 minut.

PRIPOROČILA ZA UPORABO PLINSKIH GORILNIKOV

Za začetek kuhanja nastavite največji plamen – stikalo obrnite na simbol

Nato plamen po potrebi zmanjšajte. Zunanja stran plamena je bolj vroča od notranje. Vrh plamena naj se dotika posode. Če je plamen prevelik, je to le nepotrebna potrata plina. Za razliko od elektičnih kuhališč za kuhanje na plinskih gorilnikih ravno dno posode ni nujno: plamen se dotika dno in razporeja toploto po celi površini.

Za kuhanje na plinskih gorilnikih ne potrebujete posebne posode. Vendar pa se pri posodah s tankim dnom vročina hitreje prenaša na živilo kot pa pri posodah z debelim dnom.

Ker se vročina ne razporeja enakomerno po dnu posode, bi se lahko živilo neenakomerno segrevalo, zato morate živilo v posodi večkrat premešati. Posoda z debelim dnom preprečuje neenakomerno segrevanje, ker omogoča zadostno termično kompenzacijo.

Izogibajte se kuhanju v zelo majhnih posodah. Široke in plitve posode so bolj primerne kot ozki in globoki lonci, ker zagotavljajo hitrejše segrevanje. Jed ne bo nič prej kuhana, će postavite ozko posodo na večji gorilnik – le več plina boste porabili. Pravilno je, da kuhate v majhni posodi na malem gorilniku in v večji posodi na velikem gorilniku.

Nasveti za tradicionalno uporabo pečice

Pri peki peciva:

Pečico segrevajte, razen će je v receptu drugače navedeno, vsaj deset minut pred uporabo. Če pripravljate kvašeno pecivo, vrat pečice med pečenjem ne odpirajte, saj se bo pečica s tem ohlajala, pecivo pa ne bo vzhajalo. Če je pecivo pečeno, se prepričajte tako, da ga prebodete z zobotrebcem – će je zobotrebec suh, je pecivo pečeno. Vendar pa najprej počakajte, da preteče 34 predvidenega časa pečenja!

Če je pecivo dobro pečeno z zunanje strani, v sredini pa surovo, naslednjič znižajte temperaturo pečenja in podaljšajte čas pečenja. V nasprotnem primeru, če je pecivo zelo suho, čas pečenja skrajšajte in zvišajte temperaturo.

Pečenje mesa:

Za pečenje v pečici so primerni kosi mesa, težki najmanj 1 kg; manjši kosi se bodo preveč izsušili. Če želite, da je meso dobro prepečeno, uporabite manj maščobe. Za puste kose mesa uporabite nekoliko olja ali masla, ali oboje – će pa je kos mesa masten, dodajanje maščobe ni potrebno. Če je mastna samo ena stran kosa, meso obrnite z mastno stranjo navzgor in med pečenjem bo maščoba prepojila cel kos mesa. Pečenko vzemite iz hladilnika vsaj eno uro pred pečenje, sicer bo meso med pečenjem postalo žilavo.

Pečenko solite šele nekje na sredi pečenja; zaradi soli bi meso izgubilo na okusi in se izsušilo. Meso pecite v plitkem pekaču – visoke stranice pekača bi ovirale preodiranje toplote. Meso lahko pečete v pekaču, ali direktno na rešetki, pod katero ste podstavili posodo za lovljenje maščobe in sokov, ki kapljajo iz mesa. Sestavine za omako postavite v ta pekač le, će bo meso hitro pečeno, v nasprotnem primeru jih dodajte pol ure pred koncem pečenja. Meso začnite peči pri želeni temperaturi, nato pa temperaturo znižajte, da se bo meso dobro speklo tudi v sredini. Belo meso lahko pečete od začetka do konca na zmerni temperaturi. S pomočjo vilice preverite, će je pečenka pečena – će vilica stežka prebode meso, je pečenka pečena. Ko je meso pečeno, vsaj 15 minut počakajte pred rezanjem, da sok ne bi stekel iz mesa. Pred serviranjem lahko pustite posode z jedmi v pečici na minimalni temperaturi.

Pečenje rib:

Manjše ribe pečemo na višji temperaturi od začetka do konca pečenja. Srednje velike ribe začnemo peči pri visoki temperaturi, nato pa temperaturo postopoma zmanjšamo. Velike ribe ves čas pečemo pri zmerni temperaturi.

Ko želite preveriti, če je riba pečena, previdno pridvignite trebuh- Riba mora biti povsod enake barve, bele ali rjavkaste, razen če pečete lososa, postrvi ali podobne vrste rib.

Natančno upoštevajte navodila v receptu.

Pečenje na roštilju

Na rešetki lahko pečete ne predebele kose ali koščke mesa, perutnino – celo ali v kosu, nekatere vrste zelenjave (paradižnik ipd., morske sadeže... Meso in ribe, ki jih želite peči na roštilju, morate namazati z oljem. Postavite jih na rešetko. Meso solite po pečenju, ribe pa pred pečenjem. Odvisno od debeline mesa prilagodite položaj rešetke – približajte jo oz. odmaknite od grelca, da bo meso pečeno tako zunaj kot na sredini. V posodo pod rešetko vlijte kozarec ali dva vode, da se maščoba in sokovi, ki kapljajo iz mesa, ne bi prižgali. Tako lahko opečete tudi kruh in določene vrste sadja, npr. banane, ananas, jabolka... Sadje ne sme biti preblizu grelca!

Trajanje pečenja

Trajanje pečenja je odvisno od vrste mesa, od njegove kakovosti in od velikosti kosov.

Priporočamo, da na začetku pozorno opazujete rezultate pečenja in nato trajanje pečenja prilagodite svojemu okusu. Pomagajte si z vrednostmi, navedenimi v tabeli s priporočenimi temperaturami in trajanjem pečenja za nekatere jedi. Prav kmalu boste znali sami določiti optimalno temperaturo in trajanje pečenja za priljubljene jedi.

Upoštevajte tudi navodila, ki so podana v receptih za pripravljanje jedi.

Opomba: na dno pečice ne postavljajte pekačev, pribora, alu-folije ali pekača za lovljenje maščobe. To bi lahko poslabšalo rezultate pečenja in povzročilo poškodbo emajla v pečici.

RAZPREDELNICA

Vrsta jedi	Temperatura °C	Vodilo	Trajanje (v minutah)
		Tradicionalna električna pečica
Pecivo
Marmorni kolač	175	2	60-70
Krofi	175	2	60-70
Šarkelj	175	2	35-40
Torte
Biskvit	200	2	15-20
Torta s svežim sirom	200	1	35-40
Sadna torta	200	1	35-40
Pecivo iz vzhajanega testa
Brioche	200	2	35-40
Drugo pecivo
Fini biskvit	170	2	10-15
Pečene jabolčne rezine	200	2	30-40
Miške	140	2	120
Lazanje	225	2	40-50
Meso (trajanje na cm debeline)
Daljši čas pečenja	175	2	12-15
Hitro pečenje	200	2	10-12
Mesni zvitek	200	2	30-40
Perutnina
Raca 1, 1⁄2 - 2 kg	200	2	120-180
Gos 3 kg	200	2	150-210
Piščanec	200	2	60-90
Puran 5 kg	175	2	oko 240
Divjad
Zajec	200	2	60-90
Jagnjetina – stegno	200	2	90-150
Ovčetina – stegno	175	2	90-180
Zelenjava
Pečena zelenjava	200	2	40-45
Ribe
Morska riba	200	2	40-45
Pizza	240	1	20-25
Roštilj
Kotleti		3	15-20
Klobase		3	20-25
Perutnina		2	60-70
Telečji ražnjiči – 0,6 kg			70-80
Piščančji ražnjiči			60-90

Pečenje na roštilju

TRADICIONALNO PEČENJE NA ROŠTILJU

Vrsta hrane	Količina v kg Višina vodila od spodaj (položaj za rešetku)		Tepmeratura v °C	Trajanje pečenja (v minutah)
Piščanec	1 – 1,5	3	Max	30 na vsaki strani
Tost 0,5 4 Max 5 na vsaki strani
Klobase 0,5 4 Max 10 na vsaki strani
Kotleti 0,5 4 Max 8 na vsaki strani
Ribe 0,5 4 Max 8 na vsaki strani

Pred kakršnimi koli vzdrževalnimi deli ali njem IZKLJUČITE štedilnik iz električnega ja.

Čiščenje pečice

Notranjost pečice natančno očistite po vsaki uporabi, dokler je še topla. Takrat boste najlažje odstranili sledi maščobe in drugih snovi, npr. sadnega soka ali sladkorja. Za čiščenje uporabljajte toplo vodo in čistilo, lahko pa uporabite tudi namensko čistilo za pečice, ki ga razpršite po površini. Vendar pa čistila ne razpršujte po kovinskih delih, ker bi jih lahko poškodovali; vedno upoštevajte navodila proizvajalca čistila. Opremo pečice (npr. rešetke, pekač) pomijte s toplo vodo in detergentom. Zapečene ostanke živil očistite z blagim abrazivnim čistilom.

Nikoli ne prekrivajte delov pečice z alu-folijo. To bi povzročilo akumuliranje toplote, ki bi lahko negativno vplivalo na rezultate pečenja in poškodovalo emajl.

Preverjanje delov

Redno preverjajte stanje gibljive cevi za dovod plina. Če opazite kakšno nepravilnost, takoj pokličite strokovnjaka, ki bo cev zamenjal. Priporočamo, da cev menjate enkrat letno. Strokovnjak naj tudi redno podmazuje ventile. V primeru nepravilnosti v delovanju se obrnite na najbližji pooblaščeni servis.

V prostoru za jeklenko za plin ne puščajte nepriključenih ne praznih jeklenk.

Prostor za plinsko jeklenko

Štedilniki s prostorom za jeklenke morajo biti inštalirani tako, da je zagotovljeno učinkovito zračenje. V tem prostoru lahko hranite tudi dodatne rešetke ili večje kose posode in tako pridobite prostor za shranjevanje.

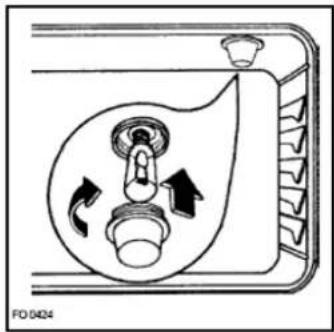

Zamenjava žarnice v pečici

Izključite aparat iz električnega omrežja. Odvijte žarnico (sl. 10) in jo zamenjajte z žarnico, ki je odporna na visoke temperature (300 °C) z naslednjimi značilnostmi:

Napetost: 230 V (50 Hz)

Moč: 15 W

Tip: E14

Čiščenje vrat pečice

Pred čiščenjem vrata pečice snamete, kot je to opisano v nadaljevanju (sl. 11):

Do konca odprite vrata.

Po čiščenju vrata znova namestite; upoštevajte zgornja navodila v obratnem vrstnem redu.

SI 10

SI. 11

Vsa potrebna dela prepustite za to usposobljenim strokovnjakom pooblaščenega servisa, ki bodo štedilnik priključili skladno z vsemi veljavnimi predpisi in pravili. Natančnejša navodila so podana v poglavju "Inštaliranje".

Pred prvo uporabo štedilnika odstranite zaščitno folijo, s katero so posamezni deli zavarovani med transportom.

Navodila v nadaljevanju so namenjena strokovnjakom, ki morajo pri svojem delu upoštevati tudi vse veljavne predpise. Pred kakršnimikoli posegi je potrebno štedilnik izklopiti iz električnega omrežja.

PROIZVAJALEC NE SPREJEMA

ODGOVORNOSTI ZA MOREBITNO ŠKODO, KI BI NASTALA ZARADI NEUPOŠTEVANJA VELJAVNIH PREDPISOV.

Postavitev štedilnika

Da bi štedilnik brezhibno deloval, mora biti zagotovljen zadosten pretok zraka, ki je potreben za normalno izgorevanje plina (inštalater mora upoštevati veljavne predpise)

Postavitev

Štedilnik postavite v kuhinjski niz med kuhinjske elemente, ki po višini ne presegajo višine delovne površine.

Uravnavanje

Štedilnik je opremljen z nastavljimi nogami na vseh štirih vogalih. Z nastavljanjem nog (sl. 13) lahko prilagodite višino štedilnika poleg stoječemu pohištvu in ga uravnate ter s tem zagotovite enakomerno razporejanje tekočin v posodah.

Uravnavanje pokrova

Modeli štedilnikov, ki so opremljeni s steklenim pokrovom, so opremljeni tudi s posebnimi vzmetmi za nadzor ravnotežja. Zaradi teh vzmeti se pokrov počasi zapira. Pokrov uravnate s pomočjo izvijača. Silo, potrebno za odpiranje/zapiranje pokrova, lahko povečate z zategovanjem nastavitvenega vijaka – obrnete ga za 2 ali 3 obrate, kot je to prikazano na sliki 14.

Stekleni pokrov bi lahko počil, će se eje. Vedno se prepričajte, da so vsi gorilniki jeni, in šele nato zaprite pokrov.

Čišćenje pokrova

Pokrov štedilnika lahko razstavite (sl. 15) in ga tako lažje očistite. Po čiščenju znova pravilno namestite pokrov na vzmeti.

Priključitev plina mora biti opravljena skladno z veljavnimi predpisi. Aparat je tovarniško testiran za vrsto plina, ki je navedena na nalepki. Nalepka je na zadnji strani štedilnika, ob cevi za dovod plina.

Prepričajte se, da je plin, ki ga uporabljate, iste vrste kot vrsta plina, navedena na nalepki.

Če gre za drugo vrsto plina, opravite potrebne postopke, opisane v poglavju "Prilagajanje za druge vrste plina".

Da bi omogočili doseganje najboljših rezultatov ob minimalni porabi plina, preverite, će tlak plina ustreza vrednostim, navedenim na tablici s podatki pod "Značilnosti gorilnika".

Če je tlak plina drugačen (ali niha), mora biti v dovodni cevi vgrajen regulator tlaka. Uporaba regulatorjev tlaka za plin iz jeklenke je dovoljeno, če so ti regulatorji izdelani skladno z veljavnimi predpisi.

Priključevanje s togo cevjo ali s pomočjo gibljive kovinske cevi

Zaradi večje varnosti priporočamo priključevanje štedilnika na plinsko omrežje s pomočjo togih cevi (npr. bakrenih) ali s pomočjo gibljivih cevi iz nerjavečega jekla, vendar tako, da se cev nikjer ne stiska ob štedilnik.

Dovodno cev priključite s pomočjo pribora z oznako Gc ½.

Za ta način priključevanje na dovod plina je obvezna uporaba gibljive kovinske cevi skladno z veljavnimi predpisi.

Priključevanje s pomočjo nekovinske gibljive cevi

V primeru da je možno redno preverjanje cevi v celi dolžini, je dovoljena tudi uporaba gibljive cevi skladno z veljavnimi predpisi.

Gibljiva cev mora biti pritrjena z objemkami skladno z veljavnimi predpisi.

Gibljivo cev priključite na naslednji način:

• da se nikjer ne more segreti na temperaturo, višjo od 30°C, ali da je temperatura v prostoru višja od 30°C; cev mora biti napeljana tako, kot je to prikazano na sl. 16;
• cev ne sme biti daljša od 1500 mm;
• ni zavita;
• ni raztegnjena ali zapognjena;
• ne more priti v stik z ostrimi robovi ali vogali;
• da je enostavno dostopna za redno preverjanje.

Če je možna priklučitev s pomočjo gibljive nekovinske cevi, je potrebno redno preverjanje stanja cevi:

• na cevi ne sme biti razpok, zarez, ne sme biti na nikakršen način poškodovana ne na konceh ne po celi dolžini;
• guma ne sme otrdeti in s tem izgubiti svojo elastičnost;
• objemke, s katerimi je cev pritrjena, ne smejo biti rjavičaste.
• Življenjska doba cevi ne sme biti presežena (5 let).

Če na cevi opazite katero od navedenih nepravilnosti, cevi ni dovoljeno popravljati, ampak jo je treba zamenjati z novo.

Za prikljčitev na plinsko jeklenko uporabite gibljivo cev; na nastavek na jeklenki jo napeljite skozi spodnjo odprtino na hrbtni strani in jo napeljite, kot je to prikazano na sliki sl. 17.

Pozor! Cev se ne sme dotikati leve strani nosilca. Uporabite ustrezen podstavek (A – sl. 17), da se jeklenka ne bi dotikala tal.

POZOR!

Ko je štedilnik priključen, preverite tesnenje vseh priključkov s pomočjo milnice, nikoli s plamenom!

Sl. 16

Sl. 17

PRILAGAJANJE ZA DRUGE VRSTE PLINA

V nadaljevanju je pojasnjen postopek prilagajanja za druge vrste plina.

Po prilagajanju za druge vrste plina obvezno zamenjajte tudi nalepko z ustrezno; nalepke so priložene.

Zamenjava gumijastega držala cevi

Štedilniki, prilagojeni za plin v jeklenkah (LPG):

Če želite štedilnik prilagoditi za zemeljski plin, uporabite gumijasti nastavek cevi«A» (sl. 18).

Štedilniki, prilagojeni za zemeljski plin:

Če želite štedilnik prilagoditi za plin v jeklenkah (LPG), uporabite priloženo gumijasti nastavek cevi «B». Vedno vstavite tudi varnostno tesnilo «C» med dovodno cev in gumijasti nastavek (sl. 18).

• Snemite nosilce za posodo;
• odstranite pokrovčke in krone gorilnikov;
• s pomočjo ključa št. 7 odvijte šobe in jih odstranite (sl. 19), ter jih nadomestite z ustreznimi za izbrano vrsto plina (glej tabelo).

Znova sestavite vse dele po zgoraj podanih navodilih, vendar v obratnem vrstnem redu.

Pri teh gorilnikih začetna regulacija zraka ni potrebna.

Nastavljanje minimalnega plamena gorilnikov

Nastavljanje minimalnega plamena:

1) obrnite stikalo v položaj najmanjšega plamena;
2) odstranite stikalo (sl. 20);
3a) će prilagajate gorilnik od zemeljskega plina na plin v jeklenkah (LPG), do konca zaprite ventil.
3b) će prilagajte gorilnik od plina v jeklenkav na zemeljski plin, odprite ventil za pribl ¼, dokler ne dosežete ustreznega plamenčka.

Znova sestavite vse dele po zgoraj podanih navodilih, vendar v obratnem vrstnem redu.

Prepričajte se, da plamen ne ugasne, će hitro obrnete stikalo z največjega na najmanši plamen.

Zamenjava tablice s podatki

Po opravljenih nastavitvah za drugo vrsto plina prosimo zamenjajte tudi tablico s podatki (nameščena je ob cevi) z ustrezno za izbrano vrsto plina.

Če želite postaviti štedilnik med kuhinjske elemente, morate upoštevati mere, navedene na sliki 21. Če aparat postavite skladno razredu 2, podrazredu 1, smete priklopiti štedilnik na plin samo s pomočjo gibljivih kovinskih cevi skladno z veljavnimi predpisi.

Sl. 21

TEHNIČNI PODATKI

Značilnosti šob in gorilnikov

VRSTA PLINA	GORILNIKI ŠOBE	1/100 mm	NOMINALNA MOČ KW	ZMANJŠANA MOČ Kw	NOMINALNA MOČ		TLAK mbar
					m3 /h g/h
Zemeljski plin (Metan)	HITRI	119	3,0	0,65	0,286	-	20
	SREDNJE HITRI	96	2,0	0,45	0,190	-
	POMOŽNI	70	1,0	0,33	0,095	-
Tekoči plin (But/Prop)	HITRI	86	2,8	0,65	-	201	28-30/37
	SREDNJE HITRI	71	2,0	0,45	-	144
	POMOŽNI	50	1,0	0,33	-	72

Nastavljanje primarnega zraka gorilnikov ni potrebno. Štedilnik mora biti nameščen skladno z veljavnimi predpisi.

Podatki o električni pečici

Spodnji grelec 1,200 W

Električna kuhališča:

premer 180 mm-1500 W

premer 145 mm-1000 W

Štedilnik je predviden za priključitev na enofazno omrežje napetosti 230 V.

Priključitev mora biti opravljena skladno z veljavnimi predpisi.

Pred priključitvijo se prepričajte, da varovalka in napeljava prenesejo dodatno obremenitev (gl. tablico s podatki). Štedilnik mora biti ozemljen s pomočjo ustreznega vtikača in skladno z veljavnimi predpisi države, v kateri bo električna inštalacija opravljena.

Tudi po postavitvi štedilnika v kuhinjski niz mora biti možen enostaven dostop do vtičnice, ali pa mora biti vgrajeno ustrezno večpolno stikalo.

Kabel opremite z oznako s podatki o napetosti in ga priključite na ustrezno vtičnico z ozemlitvijo.

Če je potrebna fiksna priključitev, mora biti med štedilnik in električno omrežje vgrajeno večpolno stikalo z razdaljo med kotakti vsaj 3 mm, skladno z veljavnimi predpisi.

Rjava žica pod napetostjo –faza – mora biti vedno prikljčena na fazo omrežja.

V vsakem primeru pa mora biti kabel napeljan tako, da se ne dotika površin, katere temperatura je za 50 °C višja od sobne temperature.

Če je potrebno zamenjati priključni električni kabel, uporabite ustrezen kabel; rumena in zelena žica ozemljitve mora biti pribl. 2 cm daljša od faze in nule (slika 22). Po priključitvi poskusno vklopite vse grele za pribl. 3 minute, da se prepričate o pravilnosti priključitve.

Proizvajalec ne prevzema odgovornosti za morebitno škodo, nastalo zaradi neupoštevanja predpisov in standardnih varnostnih ukrepov.

NEPRAVILNOSTI V DELOVANJU

Če štedilnik ne deluje pravilno, najprej poskusite odpraviti nepravilnost s pomočjo spodnjih navodil in šele će vam to ne uspe, pokličite pooblaščeni servis.

Zdi se vam, da dotok plina ni pravilen.

Prepričajte se:

• da luknje na gorilnikih niso zamašene;
• da je regulator tlaka brezhiben,
• da je ventil na jeklenki do konca odprt.

• da kateri od ventilov ni ostal odprt;
• da je cev za dovod plina pravilno napeljana in v dobrem stanju; ne pozabite, da je treba to cev vsako leto zamenjati.

Pečica se ne segreva.

- Prepričajte se, da ste stikalo obrnili v ustrezen položaj.

- Svetujemo vam, da pečico po vsaki uporabi očistite. Med pripravljanjem mesa se na stenah pečice nabira maščoba, ki se pri naslednji uporabi pečice že in ustvarja dim in neprijeten vonj (upoštevajte navodila, podana v poglavju "Čiščenje").

Luč v pečici ne sveti.

- Verjetno je pregorela žarnica. Zamenjajte jo, kot je to pojasnjeno v teh navodilih.

Če ste preverili vse zgoraj navedene možnosti, štedilnik pa še vedno ne deluje brezhibno, pokličite najbližji pooblaščeni servis in sporočite vse podatke vašega štedilnika: model in serijsko številko.

Nikoli ne poskušajte ugotoviti mesto puščanja plina s pomočjo plamena! V ta namen vedno uporabite milnico.

Vzdrževanje – Tehnična pomoč

Da bi štedilnik brezhibno in varno deloval, je potrebno občasno očistiti ventile za regulacijo pretoka plina. Vzdrževanje ventilov opravite na naslednji način:

Odstranite stikala in ploščo; pred tem seveda odvijte vijake, s katerimi so pritrjeni.

Odvijte vijaka ob ventilu, snemite pokrovčke z gorilnikov in jih previdno očistite. Po čiščenju nanesite malo oglja, ki se ne razgrajuje v vodi in je primerno za podmazovanje plinskih ventilov.

Pazite pa, da olje ne zamaši odprtin za dotok plina. Vse dele nato pravino namestite nazaj v obratnem vrstnem redu.

Zamenjava delov z originalnimi nadomestnimi deli

Vaš štedilnik je bil v tovarni strokovno testiran, da bi zagotavljal kar najboljše rezultate. Če so potrebna popravila ali prilagoditve, morajo te opraviti ustrezno usposobljeni strokovnjaki s kar največ pozornosti in previdnosti.

Zato svetujemo, da se vedno obrnete na strokovnjake najbližjega pooblaščenega servisa; pri tem navedite natančen opis nepravilnosti in model vašega štedilnika.

Skupina Electrolux je v svetovnem merilu največji proizvajalec električnih in plinskih gospodinjskih aparatov, aparatov za čiščenje in uporabo na prostem. Vsako leto je prodanih več kot 55 milijonov proizvodov Skupine Electrolux (kot so hladilniki, štedilniki, pralni stroji, sesalniki, motorne žage in vrtne kosilnice) v vrednosti približno 14 milijard ameriških dolarjev v več kot 150 državah širom po svetu.
