NAVODILA ZA UPORABO GC340AC GORENJE

Navodila za uporabo, vgradnjo in priključitev

Plinski vgradni kuhalnik je izdelan za uporabo v gospodinjstvu. Za pakiranje izdelkov uporabljamo okolju prijazne materiale, ki se lahko brez nevarnosti za okolje ponovno predelajo (reciklirajo), deponirajo ali uničijo.

V ta namen so ustrezno označeni tudi embalažni materiali. Ko aparata ne boste več uporabljali in vam bo v napoto, poskrbite, da ne bo v breme okolju.

Navodila za uporabo so namenjena uporabniku.

Opisujejo aparat ter upravljanje z njim. Prilagojena so različnim tipom aparatov, zato lahko vsebujejo tudi opise funkcij, ki jih vaš aparat nima.

Navodila za priključitev

Priključitev mora biti izvedena v skladu z navodili, ki so priložena aparatu, ter veljavnimi predpisi in standardi. Delo sme opraviti le strokovnjak.

Napisna tablica

Napisna tablica z osnovnimi podatki je pritrjena na spodnji strani kuhalnika.

Pomembna opozorila

• Aparat sme vgraditi v pohištveni element ter ga priključiti na električno omrežje in plin samo strokovnjak.
• Med delovanjem plinskih gorilnikov se sproščata v prostor toplota in vlaga. Zato morate prostor, kjer je nameščen plinski kuhalni aparat, dodatno prezračevati. Dovolj je, će odprete okno ali vrata. Če aparat intenzivno obratuje daljši čas, je potrebno močnejše prezračevanje oziroma vklopite kuhinjsko napo.
• Gorilnikov ne uporabljajte, će izhajajoči plin ne gori s stabilnimi plameni.
• Če zavohate plin v prostoru, zaprite glavni ventil za dovod plina na jeklenki ali plinski napeljavi, ugasnite vse vrste ognja (tudi cigarette), prostor pa takoj prezračite, ne vklapljajte električnih naprav ter pokličite strokovnjaka za plin.
• Prav tako zaprite glavni ventil za dovod plina v primeru, će gorilnikov dalj časa ne boste uporabljali (npr. odhod na počitnice).
• Posamezni deli aparata se med delovanjem segrejejo (okolica kuhalnih mest). Poskrbite, da se otroci ne bodo zadrževali v bližini aparata in jih pravočasno opozorite na nevarnost opeklin.
• Pregreta maščoba se lahko hitro vžge. Zato pripravljajte jedi z mastjo ali oljem (npr. pommes frites) previdno in pod stalnim nadzorom.
• Kuhalna mesta ne smejo delovati prazna, brez posode.
• Aparata ne uporabljajte za ogrevanje prostorov.
• Ob motnjah takoj izklopite dovod plina in električne energije aparatu. Pokličite servisno službo.
• Aparat je izdelan v skladu z vsemi predpisanimi varnostnimi standardi, kljub temu pa ne priporočamo, da bi ga osebe z zmanjšanimi fizičnimi, gibalnimi ali mentalnimi zmogljivostmi ali osebe s pomanjkanjem izkušenj ali znanja, uporabljaje brez potrebnega nadzora. Enako priporočilo velja tudi glede uporabe aparata s strani mladoletnih oseb.

Simbol na izdelku ali njegovi embalaži označuje, da z izdelkom ni dovoljeno ravnati kot z običajnimi gospodinjskimi odpadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo električne in elektronske opreme. S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice in vplive na okolje in zdravje ljudi, ki bi se lahko pojavile v primeru nepravilnega odstranjevanja izdelka. Za podrobnejše informacije o odstranjevanju in predelavi izdelka se obrnite na pristojen mestni organ za odstranjevanje odpadkov, komunalno službo ali na trgovino, v kateri ste izdelek kupili

Posebna opozorila v zvezi s steklokeramično ploščo

• Steklokeramična plošča je zelo obstojna, toda ni nezlomljiva. Ostri in trdi predmeti, ki padejo na površino, jo lahko poškodujejo.
• Če so na površini steklokeramične plošče vidne razpoke, plošče ne smete več uporabljati, ker obstaja nevarnost električnega udara. V tem primeru takoj izključite vsa kuhalna mesta in izklopite kuhalnik z električnega omrežja tako, da odvijete hišno varovalko, ali izklopite glavno varovalko. Pokličite servis.
• Zrnca peska ali hrapavi lonci iz litega železa oziroma gobice za pomivanje posode lahko povzročijo praske na dekorju in površini steklokeramične plošče.
• Če steklokeramično kuhalno površino uporabljate kot odlagalno površino, lahko pride do poškodb ali odrgnin. Zaradi nevarnosti taljenja oziroma požara ter poškodbe kuhalne površine ne smete v nobenem primeru na njej pogrevati hrane v aluminijasti foliji ali posodi iz umetne snovi.

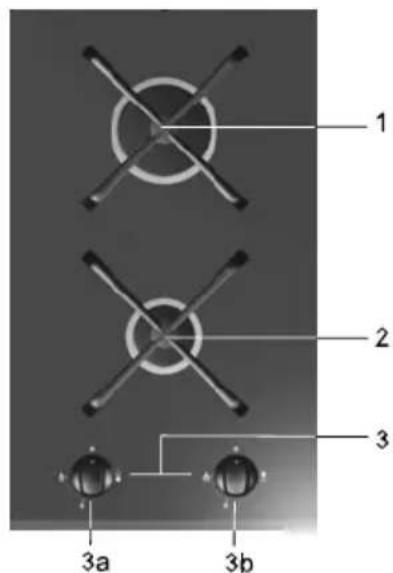

Opis aparata

Površina kuhalnika je steklokeramična s plinskimi kuhališči in elementi za upravljanje (odvisno od modela).

1 2 3 3a 3b

4 3

1. Kuhalno polje zadaj
2. Kuhalno polje spredaj
3. Gumbi za upravljanje
   3a. Gumb za upravljanje sprednjega gorilnika
   3b. Gumb za upravljanje zadnjega gorilnika
4. dvojni (Wok) gorilnik

Gumbi za upravljanje

Model z dvema gorilnikoma

	◇	Plinska pipa zaprta
	◇	Največja moč
	◇	Najmanjša moč

Model z enim – dvojnim (WOK) gorilnikom

		Plinska pipa zaprta
		Največja moč notranjega dela gorilnika
		Najmanjša moč notranjega dela gorilnika
		Največja moč notranjega, vmesnega in zunanjega dela gorilnika
		Najmanjša moč notranjega, vmesnega in zunanjega del gorilnika

Upravljanje kuhalnih gorilnikov

Pomembna opozorila

• Ne uporabljajte kuhališč brez posode in tudi ne za ogrevanje prostora!
• Pazite na čistočo kuhališč, ker umazanija negativno vpliva na njihovo delovanje.
• Če želite hrano zapeči, gorilnik najprej nastavite na največjo moč in nato kuhanje nadaljujte z najmanjšo močjo.
• Vedno pazite, da bo v loncu pod pritiskom (ekonom loncu) dovolj tekočine, ker zaradi izhlapevanja tekočine in pregrevanja lahko pride do poškodb lonca in štedilnika.
• Pokrov gorilnika vedno postavite zelo natančno na krono gorilnika. Pazite, da so reže na kroni gorilnika vedno proste.
• Pri nekaterih modelih so gorilniki kuhališč termoelektrično varovani. Če plamen varovalnega gorilnika nekontrolirano ugasne (prekipela jed, prepih ipd.), se dovod plina samodejno zapre. Izključena je možnost, da bi plin uhajal v prostor.
• Če nekontrolirano ugasne plamen termoelektrično nevarovanih gorilnikov kuhališč, plin uhaja v prostor!

1 Pokrov krone gorilnika
2 Krona gorilnika z nosilcem pokrova gorilnika
3 Termoelement
(samo pri varovanih gorilnikih, imajo nekateri modeli)
4 Vžigalna svečka
5 Šoba

Model z dvema gorilnikoma:

• Kuhalne gorilnike upravljate z gumbi na kuhalniku. Na gumbih so moči gretja označene z velikim in malim plamenom (gl. poglavje Opis aparata).
• Gumb vrtite preko položaja velikega plamena do položaja malega plamena in nazaj. Obratovalni položaj je med obema plamenoma.
• Plinska kuhališča lahko prižgete s pomočjo električne vžigalne svečke, ki je vgrajena ob vsakem gorilniku (imajo samo nekateri modeli).

Model z enim dvojnim (WOK) gorilnikom:

• Kuhalne gorilnike upravljate z gumbi na kuhalniku. Na gumbih so moči gretja označene z velikim in malim plamenom (gl. poglavje Opis aparata).
• Gumb vrtite v levo preko položaja velikega plamena notranjega dela gorilnika ♦ do položaja malega plamena notranjega dela gorilnika ♦. Tukaj je potrebno gumb pritisniti, da ga lahko zavrtimo do položaja velikega plamena notranjega, vmesnega in zunanjega dela gorilnika ♦, naprej do položaja malega plamena notranjega, vmesnega in zunanjega dela gorilnika ♦ in nato ga zavrtite nazaj. Obratovalni položaj je med položajem malega in velikega plamena.

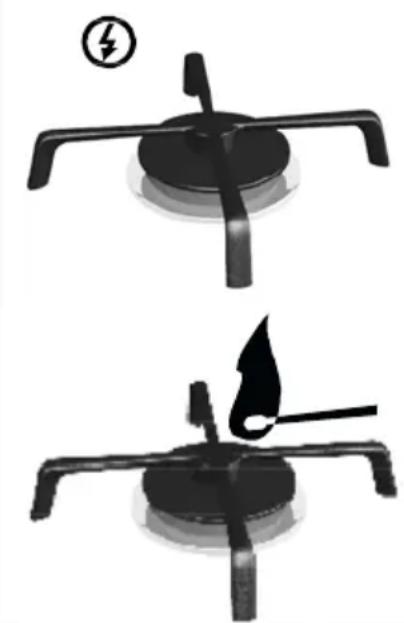

• Če želite prižgati plinski gorilnik, pritisnite izbrani gumb gorilnika in ga obrnite v položaj največje moči gorilnika Aktivira se električna iskra vžigalne svečke ter prižge izhajajoči plin.
• Če električni vžig zaradi izpada električne energije ali vlažnih vžigalnih svečk ne deluje, lahko plin prižgete tudi z gorečo vžigalico ali vžigalnikom za plin. Po vžigu držite gumb pritisnjen še približno 10 sekund, dokler se plamen ne umiri.
• Plamen lahko nato nastavljate med najvišjo in najnižjo stopnjo. Ne priporočamo nastavitev med ♦, ♦ in ♦V tem območju plamen ni stabilen in lahko ugasne.

Ce se po 15 sekundah gorilnik ni prižgal, zaprite gorilnik in počakajte najmanj 1 minuto. Potem ponovite postopek prižiganja.

Če plamen gorilnika ugasne-vseeno zaradi katereg vzroka-zaprite gorilnik in pred preizkusom ponovne g vžiga počakajte vsaj 1 minuto.

• Za izklop gorilnika obrnite gumb v desno v položaj izklopa ♦.
• Pravilno izbrana posoda zagotavlja optimalen čas kuhanja in porabo plina. Najvažnejši je premer posode.
• Ognjeni zublji, ki segajo preko roba premajhne posode, uničujejo posodo. Večja je tudi poraba plina.

• Za izgorevanje potrebuje plin tudi zrak, tega pa pri preveliki posodi ne dobi dovolj in izkoristek zgorevanja je manjši.

• Kuhalna mreža vsakega gorilnika se lahko obteži s posodo in skupno težo 15kg

• Posode postavljajte na kuhalne mreže brez udarca.

Nastavek posode Wok (za model z dvojnim (Wok) gorilnikom)

• Nastavek uporabite, kadar kuhate v Wok posodi.
• Nastavek postavite nad nosilno rešetko gorilnika.

Vrsta gorilnika Premer posode
Veliki (3kW) 220 - 260 mm
Pomožni (1 kW) 120 - 180 mm
Dvojni (WOK) – notranji plamen (1kW)	120 - 180 mm
Dvojni (WOK) – vsi plameni (4,5kW)	220 - 300 mm

Aparat čistite s toplo vodo, tekočim detergentom in mehko krpo. Ne uporabljajte grobih čistil in ostrih predmetov. Zažgane oziroma prisušene ostanke hrane navlažite z vlažno krpo in omehčajte z ustreznim čistilom.

Dele iz nerjavne pločevine čistite z za to namenjenimi čistili. S suho, dobro vpijajočo mehko krpo, nanesite čistilo v tankem sloju na suho in hladno površino ter rahlo drgnite v smeri površinske obdelave. Trdovratnejše madeže očistite z vlažno krpo in čistilom, nato pa s suho krpo zdrgnite do sijaja. Teh čistil ne smete uporabljati za čiščenje aluminija.

Dele iz plastičnih mas in lakirane površine čistite s tekočimi neabrazivnimi sredstvi, ki so namenjeni za čiščenje teh površin in mehko krpo.

Kuhališča

• Za čiščenje plinske rešetke, kuhalne površine ter delov gorilnikov lahko uporabite vročo vodo z dodatkom čistila za pomivanje posode.
• Termo element in vžigalno svečko očistite z mehko krtačko. Ti deli morajo biti brezhibno čisti, saj je le tako zagotovljeno pravilno delovanje.
• Očistite krono in pokrov gorilnika. Bodite posebej pozorni, da bodo izstopne odprtine na kroni gorilnika proste in da ne bo prišla umazanija v notranjost izvrtine za izhod plina v šobi gorilnika.
• Po čiščenju vse dele dobro osušite in jih pravilno sestavljene namestite nazaj. Zaradi poševno ležečih delov je prižiganje gorilnikov težje.

Pokrovi gorilnikov so emajlirani v črni barvi. Zaradi visokih temperatur se ni mogoče izogniti barvnim spremembam, kar sicer ne vpliva na delovanje gorilnikov.

Ohlajeno steklokeramično površino očistite po vsaki uporabi, saj se sicer pri vsaki naslednji uporabi tudi najmanjša umazanija prižge na vročo površino.

Za redno vzdrževanje steklokeramične površine uporabljajte specialna negovalna sredstva, ki na njej ustvarijo zaščitni film pred umazanijo.

Pred vsako uporabo s steklokeramične površine in z dna posode obrišite prah ali morebitne druge tujke, ki bi lahko opraskali površino (fig.1).

Pazite: z jekleno volno, čistilnimi gobicami in abrazivnimi praški opraskate površino. Prav tako pa jo poškodujete z uporabo agresivnih sprejev in neprimernih tekočih čistil (fig.1 in fig.2).

fig. 1

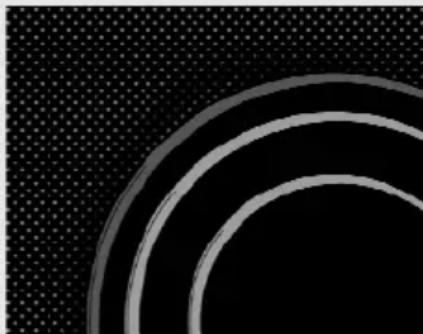

Signacija se lahko obrabi zaradi uporabe agresivnih čistil (fig.2).

Manjšo umazanijo odstranite z vlažno mehko krpo, površino pa nato obrišite do suhega (fig.3).

Vodne madeže odstranite z blago raztopino kisa, s katero pa ne smete brisati okvirja (pri nekaterih modelih), ker le-ta izgubi sijaj. Ne smete uporabljati agresivnih sprejev in čistil za odstranjevanje apnenca (fig.3).

Močnejšo umazanijo odstranite s specialnimi sredstvi za čiščenje steklokeramične površine. Pri tem upoštevajte navodila proizvajalca čistila.

Pazite, da čistilo po uporabi temeljito odstranite, ker lahko ostanki čistila pri segrevanju poškodujejo steklokeramično površino (fig.3).

Trdovratno in zapečeno umazanijo odstranite s strgalom. Pri tem pazite, da plastični ročaj strgalane pride v stik z vročo kuhalno površino (fig.4).

Pri rokovanju s strgalom bodite previdni, da se ne poškodujete! Sladkor in hrana, ki vsebuje sladkor, lahko trajno poškoduje steklokeramično površino (fig.5), zato je potrebno sladkor in sladke jedi s strgalom takoj odstraniti s steklokeramične površine, čeprav je kuhališče še vroče (fig.4).

Sprememba barve steklokeramične površine ne vpliva na delovanje in stabilnost površine. Največkrat je posledica ostankov hrane, ki se je zažgala, oziroma jo povzroči dno posode (na primer aluminijaste ali bakrene), kar pa je zelo težko popolnoma odstraniti.

Opozorilo:

Vse omenjene napake so predvsem estetskega značaja in neposredno ne vplivajo na delovanje aparata. Odprava teh napak ni predmet garancije.

Odpravljanje manjših napak

Popravila sme izvajati samo pooblaščeni strokovnjak.

Nestrokovna popravila lahko pomenijo resno nevarnost za uporabnika.

Pred začetkom popravila je kuhalnik treba obvezno izključiti iz električnega omrežja in sicer z izklopom varovalke ali z odstranitvijo priključnega kabla iz vtičnice.

Nepooblaščeni posegi in popravila kuhalnika lahko povzročijo nevarnost električnega udara in kratkega stika, zato jih ne izvajajte. Prepustite takšna dela strokovnjaku oziroma servisu.

Opozorilo:

V primeru manjših motenj v delovanju aparata preverite v teh navodilih, će lahko vzroke odpravite sami.

Pomembno

Obisk servisne izpostave v času garancije ni brezplačen, će aparat ne deluje zaradi napačnega upravljanja.

Navodila za uporabo imejte spravljena tako, da so vedno dosegljiva in će aparat posredujete naprej, izročite z njim tudi navodila. V nadaljevanju boste našli nekaj nasvetov v zvezi z odpravljanjem motenj.

Kaj se je zgodilo, ...	en vzMbžOdpravl	janje n a p æk
...če gorilniki ne gorij o enakomerno?	Plame nje zaradi napačne nastavitve plina neenakomeren.	Naj strokovnjak preveri nastavitev plina!
...če se plam en gorilniko v nenadoma spremeni?	Napačno zloženi deli gorilnika. Pravilno zložite dele gorilnika!
...če je za prižiganje gorilniko potrebno dlje časa držati gumb za prižiganje?	Napačno zloženi deli gorilnika. Pravilno zložite dele gorilnika!
...če plamen ugasne po vžigu?	Prekratko pritiskanje gumba. Preveč rahlo pritiskanje gumba.	Držite gumb pritisnj en dlje časa. Preden spustite gumb, ga močn i pritisnite.
...če je rešetka v območju gorilnika spremenila barvo?	Običaj e n pojav zaradi visoke temperature.	Očistite rešetko s čistilo m za nego kovin.
...če je električno delovanje na splošno moteno?	Varovalka je pokvarjena. Preverite	varovalko v omarici z varovalkami in jo v primeru okvar i zamenjajte.
...če električni vžig gorilniko v ne funkcionira več?	Ostanki hrane ali čistila se nahajajo med svečko in gorilnikom.	Odprite in previdno očistite odprtin o med svečko in gorilnikom.
...če so pokrovi gorilnika grdi?	Običajna umazanij a. Očistite pokro	ve gorilnikov s čistibm za nego kovin.

Vgradnja kuhalinika

Važna opozorila

• Aparat sme vgraditi v pohištveni element ter ga priključiti na električno omrežje in plin samo strokovnjak.
• Furnir oziroma obloge vgradnega pohištvenega elementa morajo biti obdelane s toplotno obstojnimi lepili (100° C), sicer lahko zaradi manjše temperaturne obstojnosti spremenijo barvo in obliko.
• Kuhalnik je primeren za vgradnjo v delovno ploščo nad kuhinjskim elementom širine 600mm in več.
• Viseči kuhinjski elementi nad kuhalno ploščo morajo biti nameščeni tako visoko, da ne motijo delovnega procesa.
• Razdalja med kuhalno ploščo in kuhinjsko napo mora biti tolikšna, kot je navedeno v navodilih za montažo kuhinjske nape. Najmanjša razdalja je 650 mm.
• Najmanjša razdalja med robom aparata in sosednjim visokim kuhinjskim elementom je 150mm.
• Uporaba zaključnih letev iz masivnega lesa na delovnih plošćah za kuhališči je dovoljena, če ostane minimalni razmik tolikšen, kot je označeno na slikah za vgradnjo.
• Najmanjša razdalja med vgradnim kuhalnikom in zadnjo steno je označena na sliki za vgradnjo kuhalnika.

Mere izreza vgradnega kuhalnika

300 510 64 275 490 min 600 100 min 50 R10 6mm

• Vgradni kuhalnik lahko vgradite v 30 do 50mm debele delovne plošče.
• Spodnji kuhinjski element ne sme imeti predala. Kuhinjski element mora imeti vgrajeno horizontalno pregrado 100mm od spodnje površine delovne plošče. Prostor med pregrado in kuhališčem mora biti prazen in vanj ne smete odlagati predmetov

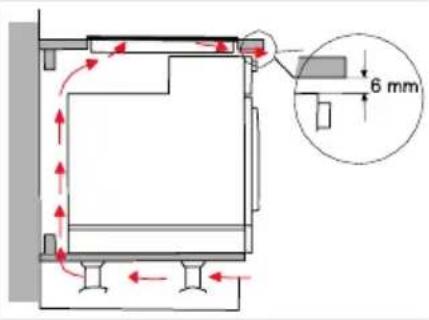

• Na zadnji strani pohištvenega elementa mora biti obvezno izrez min. višine 100mm, po celotni širini elementa. Pravtako mora biti zagotovljena min. 6mm odprtina na sprednji strani.

6 mm

Postopek vgradnje

30-50

Vgradnja večih kuhalnikov

- Vgradnja pečice pod vgradnii plinski kuhalnik je možna za izvedbe tipov pečic EVP4..., s hladilnim ventilatorjem. Pred vgradnjo pečice je potrebno v območju vgradne odprtine obvezno odstraniti zadnjo steno kuhinjskega elementa. Pravtako mora biti zagotovljena min. 6 mm odprtina na sprednji strani.

• Delovna plošča mora biti nameščena povsem ravno.
• Izrezane površine ustrezno zaščitite.
• Priložene pritrditvene elemente (4) s priloženimi vijaki (4) privijte na levo in desno steno. kuhalnika na že to pripravljeno luknjo in izsek
• Kuhalnik priključite na električno omrežje in dovod plina (glejte navodilo za priključitev kuhalnika na električno omrežje in dovod plina).
• Kuhalnik vstavite v izrezano odprtino.
• Kuhalnik od zgoraj močno pritisnite ob delovno ploščo.

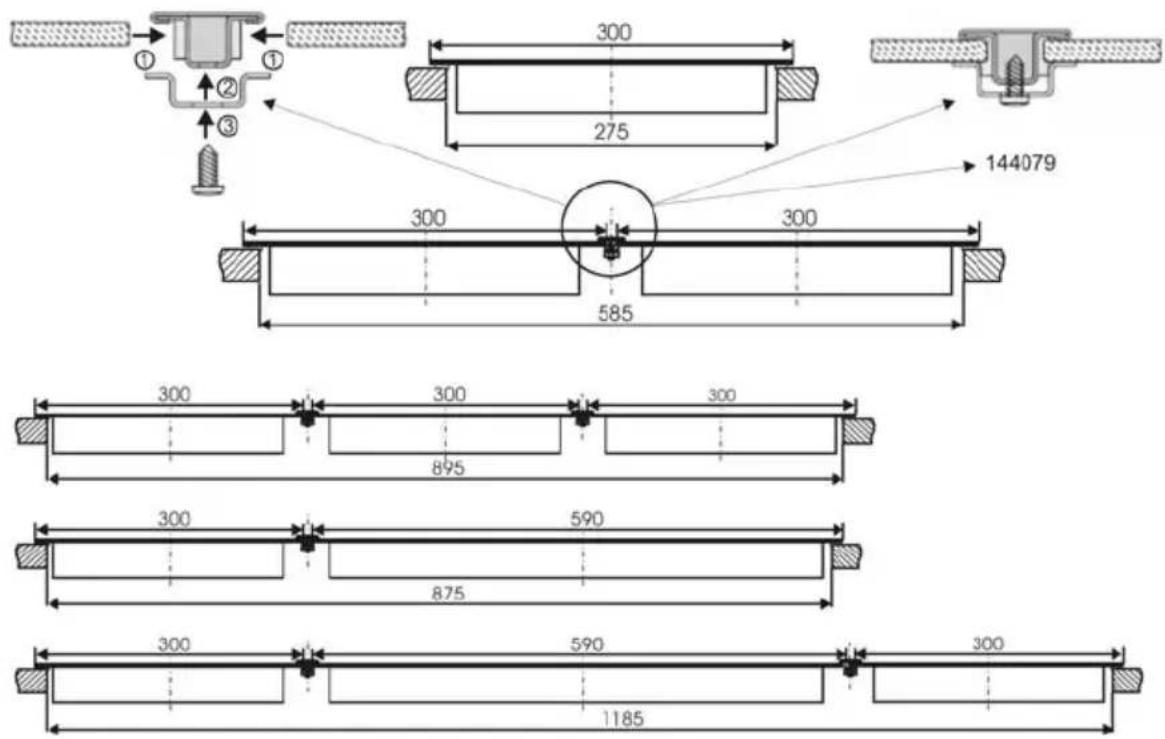

Pri vgradnji večih kuhalikov je potrebno ugraditi vmesno letev.

(Vmesna letev se dokupi na servisu - 144079).

300 275 144079 300 300 300 300 300 895 590 875 300 590 300 1185

Priključitev kuhalnika na električno omrežje

• Priključitev sme opraviti le pooblaščeni strokovnjak. Zaščita električne napeljave mora ustrezati veljavnim predpisom.
• Priključne sponke so dostopne, ko odprete pokrov priključne sponke.
• Pred priključitvijo preverite, će napetost, navedena na napisni tablici, ustreza omrežni napetosti.
• Napisna tablica plinskega steklokeramičnega vgradnega kuhalnika je pritrjena na spodnji strani aparata.
• Aparat je izdelan za priključitev na izmenično napetost AC 230 V.
• V električni napeljavi mora biti predvidena stikalna naprava, ki aparat v vseh polih ločuje od omrežja in v kateri je v odprtem položaju razmik med kontakti najmanj 3mm. Primerne so varovalke, zaščitna tokovna stikala ipd.
• Priključek mora biti izbran glede na tokovno možnost instalacije in varovalk.
• Glede na zaščitenost pred nevarnostjo požara so aparati tega tipa lahko na eni strani vgrajeni ob visok pohištveni element, ki je višji od aparata. Na drugi strani pa je lahko postavljen le pohištveni element enake višine, kot je aparat.
• Tokovodeči in izolirani deli morajo biti po vgradnji zaščiteni pred možnostjo dotika.

POZOR!

Pred vsakim posegom vedno prekinite dovod električne energije aparatu. Glede na omrežno napetost je treba aparat priključiti po prikazani shemi. Zaščitni vodnik (PE) priključite na sponko, označeno z znakom za ozemljitev ^+ .

Priključni kabel morate voditi skozi razbremenilno napravo, ki kabel varuje pred izvlečenjem.

Po priključitvi vklopite vsa grela za približno 3 minute, da preverite njihovo delovanje.

Shema priključitve:

1 2

230V ~ N ⊗ ⊗ L1 ⊕ ± PE

• Zaradi napačne priključitve se lahko uničijo deli aparata in v takšnem primeru nimate pravice do garancije!
• Pred priključitvijo morate preveriti, će je napetost, navedena na napisni tablici, enaka obstoječi napetosti električnega omrežja. Priključno napetost uporabnika (230 V proti N) mora strokovnjak preveriti z merilno napravo!
• Priključni kabel na hrbtni strani aparata morate speljati tako, da se ne dotika zadnje stene kuhalnika, ker se ta med obratovanjem kuhalnika segreje.

Za priključitev se lahko uporabijo:

• gumijasti priključni kabli tipa H05 RR-F 3 x1,5 z rumenozelenim zaščitnim vodnikom,
• PVC izolirani priključni kabli tipa H05 VV-F 3 x1,5 z rumeno- zelenim zaščitnim vodnikom, ali drugi enakovredni ali večvredni kabli.

Priključitev kuhalnika na plin

Važna opozorila

• Ta aparat mora biti priključen v skladu z veljavnimi predpisi, uporablja pa se lahko le v dobro prezračevanih prostorih. Pred priključitvijo ali uporabo aparata preberite navodila.
• Pred namestitvijo in priključitvijo se prepričajte, će so lokalni priključitveni pogoji (vrsta plina in tlak plina) in prireditev aparata združljivi.
• Prireditev tega aparata je navedena na napisni tablici.
• Ta aparat ni primeren za priključitev na napravo za odvod produktov zgorevanja (dimnik). Aparat mora biti nameščen in priključen v skladu z veljavnimi predpisi za priključitev. Posebno pozornost je potrebno posvetiti ustreznim zahtevam glede prezračevanja.

Priključitev

A B C

• Na plin priključite aparat po predpisih lokalnega distributerja plina.
• Kuhalnik je na spodnji strani opremljen s priključkom za plin z navojem ISO7-1 R1/2.
• Aparatu je priložen nastavek za tekoči plin in nekovinska tesnilka.
• Pri priključevanju je treba koleno R 1/2 pridržati, da se ne zasuče.
• Za tesnjenje priključnih spojev se uporabljajo nekovinske odobrene tesnilke in odobrena tesnilna sredstva. Tesnilke so uporabne samo za enkratno tesnjenje. Debelina ploščatih nekovinskih tesnilk se sme deformirati do 25%.
• Aparat priključite na priključek za plin z atestirano gibljivo cevjo.
• Gibljiva priključna cev se mora prosto premikati. Ne sme priti v stik s premičnimi deli kuhinjskih elementov (npr. predalom), pravtako se ne sme dotikati dna kuhalnika.
• Če je v kuhinjski element pod kuhalnik vgrajena električna vgradna pečica mora biti opremljena s hladilnim ventilatorjem) in mora biti priključna cev popolnoma kovinska
  •(n.pr. gibljiva plinska priključna cev iz nerjavečega jekla).

Po priključitvi plinskega kuhalnika je potrebno preveriti tesnost spojev.

Priključek za priključitev na plin

A Priključek ISO7-1 R1/2

B Nekovinska tesnilka debeline 2mm

C Cevni nastavek za tekoči plin

Po prilključitvi preverite pravilno delovanje gorilnikov. Plamenčki morajo goreti z jasno vidnimi modro zelenimi jedri. Če plamen ni stabilen po potrebi povečajte minimalno moč. Uporabniku razložite upranljanje gorilnikov in skupaj preberite navodila za uporabo.

Prireditev na drugo vrsto plina

• Pred prireditvijo na drugo vrsto plina kuhalnika ni treba izvleči iz delovne plošče.
• Pred prirejanjem izklopite aparat z električnega omrežja in zaprite dovod plina.
• Zamenjajte obstoječe šobe za nazivno toplotno obremenitev z ustreznimi šobami za novo vrsto plina (glejte tabelo šob).
• Če je potrebno aparat prirediti na tekoči plin propan/butan, je potrebno regulacijski vijak za minimalno toplotno obremenitev priviti do naseda.
• Regulacijski vijak za minimalno toplotno obremenitev pri prireditvi na zemeljski plin odvijte, da dosežete minimalno toplotno obremenitev, vendar ne več kot za 1,5 obrata od naseda.

1 2 1

Nastavitveni elementi

Velik in pomožni gorilnik

1 Pokrov krone gorilnika
2 Krona gorilnika z nosilcem pokrova gorilnika
3 Termoelement (samo pri nekaterih modelih)
4 Vžigalna svečka
5 Šoba

Dvojni (Wok) gorilnik – nekateri modeli

1 zunanja šoba (2kom)
2 notranja šoba

Da bodo nastavitveni elementi dostopni:

• Snemite nosilno rešetko in pokrove gorilnikov s krono.
• Snemite gumbe za upravljanje skupaj s tesnilkami.

Regulacijski vijak za minimalno toplotno obremenitev pri modelu z dvema gorilnikoma

Regulacijski vijaki za minimalno toplotno obremenitev pri modelu z enim, - dvojnim gorilnikom:

V vretenu plinske pipe je vgrajen regulacijski vijak za minimalno moč za notranji plamen gorilnika

Ob strani je vgrajen regulacijski vijak za minimalno moč za vmesni in zunanji plamen gorilnika

Tabela šob - steklokeramična površina

Vrsta plina Pomožni	gorilnik		Velik gorilnik Dvojni (WOK) gorilnik **
Ševilo Wobbe		max	min	max	min	max min-		notranj plamer min-vmesni in zunannji plamen
Zemeljski plin HWs=45,7÷54,7 MJ/ m3,Zemeljski plin E, E+Ws=40,9÷54,7 MJ/m3G20,p=20mbar	Nazivna toplotna obremenitev (kW)	1	0,36	3	0,76	0,9/4,5 0,36		1,9
	Poraba (l/h)	95,21	34,4	285,64 72,4 85,7/428,5				34,4 180,9
	Oznaka šobe (1/100mm)	72	•	115	•	68	106	• •
	Sifra šobe	690771		690773	159675	137593
Tekoči plin 3+, 3B/PWs=72,9÷87,3 MJ/m3G30,p=30 mbar	Nazivna toplotna obremenitev (kW)	1	0,36	3	0,76	0,9/4,2 0,36		1,9
	Poraba (g/h)	72,71	26,2 218,12 55,3 65,4/305,4 26,2 138,1
	Oznaka šobe (1/100mm)	50	24	85	33	46	68	27 66
	Šifra šobe	690780		690782		146249	146320

• Vgrajeni so regulacijski vijaki za tekoči plin. Za zemeljski (mestni) plin pa jih je potrebno nastaviti na zahtevani pretok plina (odviti max. 1,5 obrata od naseda).
• Pri pomožnem in velikem gorilniku je oznaka regulacijskega vijaka za minimum odvisna od proizvajalca, prva številka v paru velja za IMIT, druga pa za COPRECI. Pri dvojnem gorilniku velja prva oznaka za regulaciski vijak v vretenu pipe za minimalno moč za srednji plamen gorilnika in druga oznaka za regulaciski vijak ob strani pipe za minimalno moč za vmesni in zunanji plamen gorilnika.
• **Dvojni gorilnik ima tri šobe. Šoba v levem stolpcu mora biti vgrajena v centru gorilnika, šoba v desnem stolpcu mora biti vgrajena ob strani gorilnika (2 komada).
• Moči gorilnikov so podane ob upoštevanju zgornje kalorične vrednosti plina Hs.

Opozorilo:

Ta dela sme opraviti le strokovnjak, pooblaščen od distributerja plina oziroma pooblaščenega Servisa!

Po prireditvi na drugo vrsto plina prelepite staro nalepko s podatki o prireditvi aparata (na napisni tablici) z ustrezno novo nalepko ter preizkusite tesnost in funkcionalnost aparata.

Tehnični podatki

Tip 4106 4107
Dimenzije aparata (višina/širina/globina)mm	48 / 300 / 510 48 / 300 / 510
Električni priključek AC 230 V		AC 230 V
Obratovalna napetost	AC 230 V, 50 Hz	AC 230 V, 50 Hz
Plinska kuhališča B = veliki gorilnik	A1 = mali gorilnik	Dvojni (Wok) gorilnik
Spredaj	1kW/A1
Zadaj	3kW/B
Kuhalni gorilniki skupaj (kW)	4	4,5
Kuhalni gorilniki skupaj - tekoči plin (g/h)	290,8	305,4
Prireditev na plin je razvidna z nalepke ob napisni tablici.
Priključek na plinsko napeljavo (desno)	ISO7-1 R1/2	ISO7-1 R1/2
Kategorija	SI = II2H3B/P	SI = II2H3B/P
Razred	3	3

PRIDR ŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA.

Уважаеми купувачи,
