WiFi SMOKE - Detektor Evolveo - Bezplatný návod na obsluhu

Typ produktu	Fotoelektrický detektor dymu
Značka	Evolveo
Model	WiFi SMOKE
Prevádzkové napätie	DC 3V (2 AA batérie)
Pohotovostný prúd	≤10 µA
Poplachový prúd	≤140 mA
Citlivosť	0,16 dB/m ± 0,02 dB/m
Napätie pri vybití batérie	≤2,7 V
Akustický tlak poplachu	≥85 dB pri 3 m
WiFi frekvencia	2,4 GHz (IEEE 802.11 b/g/n)
Chránená plocha	Pribl. 60 m² (výška <6 m) alebo 80 m² (výška 6-12 m)
Pracovná teplota	-15°C až +55°C
Pracovná vlhkosť	<95% RV
Materiál krytu	Nehorľavý ABS
Rozmery	110 × 52 mm
Hmotnosť (odhadovaná)	Pribl. 150 g (bez batérií)
Kľúčové funkcie	Fotoelektrický senzor dymu, zvuková a svetelná signalizácia, WiFi upozornenie cez aplikáciu Smart Life, manuálny test/reset, funkcia stlmenia, indikácia slabej batérie, autotest, heartbeat každých 7 dní
Údržba a čistenie	Čistite povrch mäkkou kefou každých 6 mesiacov; pred čistením odpojte napájanie
Bezpečnostné poznámky	Nedemontujte ani neopravujte; vyberte batériu pri dlhšom nepoužívaní; skladujte na suchom vetranom mieste
Náhradné diely a opraviteľnosť	Kontaktujte dodávateľa v prípade poruchy; žiadne diely opraviteľné používateľom
Zhoda	CE vyhlásenie k dispozícii na http://ftp.evolveo.com/CE/

Často kladené otázky - WiFi SMOKE Evolveo

Aký typ detektora dymu je Evolveo WiFi SMOKE?

Je to fotoelektrický detektor dymu, ktorý používa optické snímanie na detekciu dymu z tlejúcich a horiacich materiálov.

Ktorú WiFi frekvenciu detektor podporuje?

Detektor podporuje len 2,4 GHz WiFi siete. Nepracuje s 5 GHz pásmami.

Ako pripojím detektor dymu k aplikácii?

Stiahnite si aplikáciu Smart Life, zaregistrujte sa a stlačte ikonu '+'. Vyberte 'Bezpečnosť a senzory' a potom 'Dymový alarm (WiFi)'. Postupujte podľa krokov v aplikácii: dlho stlačte tlačidlo test/stlmenie na 7 sekúnd, kým zelená LED rýchlo bliká (EZ režim) alebo pomaly (AP režim) na spárovanie.

Ako dlho vydržia batérie?

Životnosť batérie závisí od používania. Pri typickom pohotovostnom prúde ≤10 µA a 2 AA alkalických batériách (pribl. 2000 mAh každá paralelne) môže detektor teoreticky vydržať niekoľko rokov. Časté poplachy alebo WiFi komunikácia to však môžu skrátiť. Odporúča sa vymeniť batérie, keď sa objaví indikátor nízkeho napätia (červená LED bliká dvakrát každých 40 sekúnd).

Kde mám nainštalovať detektor dymu?

Nainštalujte na strop v strede miestnosti. Vyhýbajte sa oblastiam s prachom, parou, vysokou vlhkosťou (>95%) alebo rýchlosťou vetrania nad 5 m/s. Neinštalujte v blízkosti kuchýň, kúpeľní alebo miest s dymom alebo korozívnymi plynmi.

Ako otestujem detektor dymu?

Krátko stlačte tlačidlo test/stlmenie na 1,5 sekundy. Červená LED zostane svietiť, bzučiak zaznie a ak je WiFi pripojené, do aplikácie sa odošle upozornenie. Tým sa overí, že detektor funguje.

Môžem dočasne stlmiť alarm?

Áno, počas alarmu stlačte tlačidlo test/stlmenie na stlmenie zvuku na 90 sekúnd. Potom, ak hladina dymu zostane vysoká, alarm sa obnoví. Opakujte podľa potreby, kým sa dym nerozptýli.

Ako čistím detektor dymu?

Každých šesť mesiacov použite mäkkú kefu na jemné čistenie povrchu detektora (najmä vetracích otvorov). Pred čistením vždy odpojte batériu, aby ste predišli falošným poplachom.

Čo znamenajú LED indikátory?

Červená LED bliká raz za 40 sekúnd: Normálne monitorovanie. Červená LED bliká dvakrát za 40 sekúnd: Slabá batéria. Červená LED svieti: Testovací režim. Zelená LED rýchlo bliká: EZ režim párovania; Zelená LED pomaly bliká: AP režim párovania. Počas poplachu červená LED rýchlo bliká s pípaním.

Je Evolveo WiFi SMOKE v súlade s bezpečnostnými normami?

Áno, je v súlade s predpismi EÚ. Úplné Vyhlásenie o zhode je k dispozícii na http://ftp.evolveo.com/CE/.

NÁVOD NA OBSLUHU WiFi SMOKE Evolveo

Stav testu: Indikátor stavu je vždy zapnutý.

Tento výrobok je fotoelektrický detektor dymu (ďalej len "detektor"), výrobok využíva jedinečný konštrukčný dizajn a používa MCU na inteligentné spracovanie optických signálov, od návrhu až po zabezpečenie stability výrobku. Tento výrobok dobre reaguje na dym z tlejúceho a horiaceho dreva. Tento výrobok je vybavený fotoelektrickým snímačom dymu, keď koncentrácia dymu v okolí dosiahne úroveň alarmu, detektor vyšle zvukový a svetelný poplašný signál a stlačí tlačidlo alarmu mobilného telefónu z aplikácie APP.

Miesta použitia

rezidencia, obchod, nákupné centrum, kancelárska budova, knižnica, banka, sklad a d'alšie...

Funkcie

• Používanie fotoelektrického snímača dymu bez žiarenia
• Použitie konštrukcie s vel'mi nízkou spotrebou energie môže účinne predlížit životnosť batérie.
• So zvukovým a svetelným alarmom, signalizáciou nízkeho výkonu
• S funkciou manuálneho resetovania a autotestu
• Funkcia hlásenia WiFi
• Funkcia stlmenia zvuku
• Po pripojení k sieti Wi-Fi za normálnych okolností zariadenie do 7 dní odošle srdcový tep, aby sa aktualizoval výkon zariadenia.

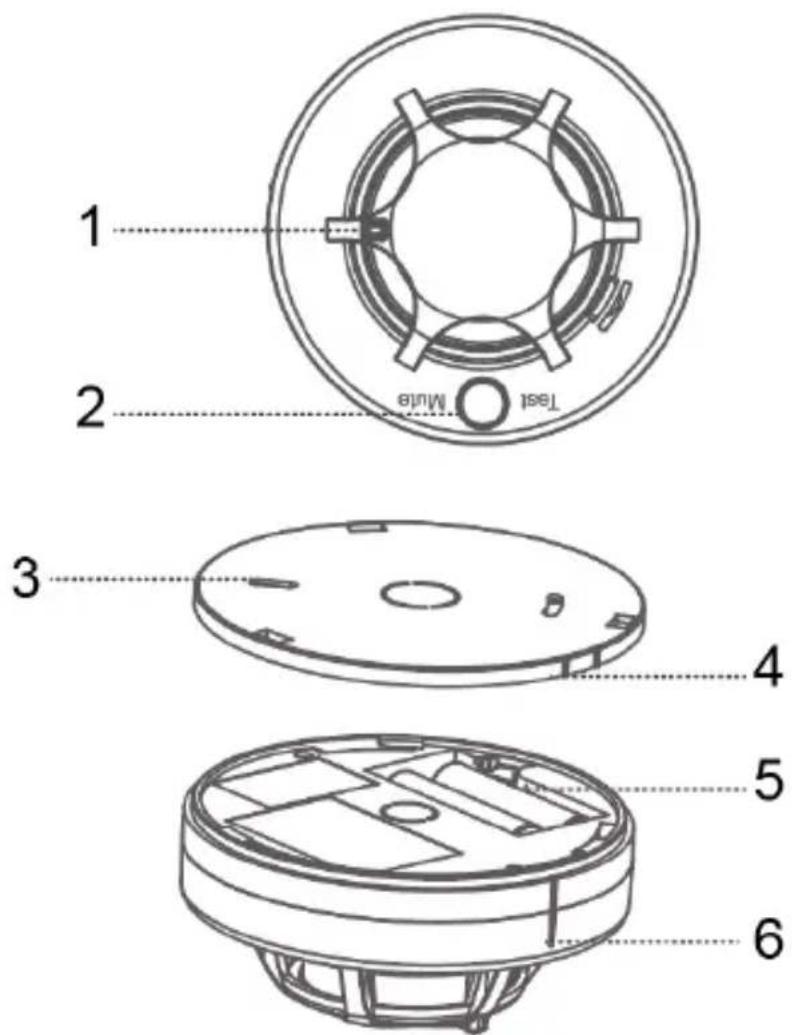

Pochopenie produktu Exteriér

1) kontrolka
2) testovací/kódový klúč (stav alarmu, stlačte toto tlačidlo stlmit' zvuk)

3) montážna konzola
4) Vyrovnávacia čiara
5) kryt batérie
6) Vyrovnávacia čiara

Poznámka: Pri inštalácii držiaka (najprv nainštalujte batériu) najprv zarovnajte zarovnávaciu čiaru a potom detektor otočte, inak sa detektor nedá nainštalovať.

Stav a indikácia alarmu

Detekcia napätia

< 2,7 VDC (detekcia napätia každých 40 sekúnd, ked' sa zistí nízke napätie, alarm automaticky odošle kód nízkeho napätia a kontrolka alarmu dvakrát blikne každých 40 sekúnd ako výzva):

Červený indikátor stavu detektora dvakrát zabliká a bzučiak vydá dve pípnutia. súčasné zníženie akustického tlaku a aktívne pripojenie k wifi na aktualizáciu výkonu zariadenia (len pri prvom aktívnom pripojení k wifi na aktualizáciu výkonu zariadenia); Kým sa nevymenia nové batérie, aby sa tento jav odstránil. Ak k tomu dôjde, znamená to, že batéria výrobku je vybitá, preto ju včas vymeňte za novú.

Spustenie alarmu

Ked' koncentrácia dymu dosiahne prahovú hodnotu, detektor aktívne vyšle bezdrôtový poplachový signál, indikátor stavu bliká a bzučiak zároveň vydáva zvukový tlakový signál, pripája sa k WiFi (udržujte WiFi pripojené non-mally), aby zaznamenal stav dymového alarmu a aktualizoval výkon zariadenia.

Indikátory stavu

Stav monitorovania Normal: Červený indikátor stavu blikne dvakrát každých 40 sekúnd (čo znamená, že detektor je v normálnom monitorovacom stave).

Stav testu: Indikátor stavu je vždy zapnutý.

Podmienka zlyhania batérie: Červený indikátor stavu blikne dvakrát každých 40 sekúnd.

Stav testu: Červený indikátor stavu blikne 2 krát pomaly a zelený stav bliká rýchlo, aby sa pripojil k stavu nahrávania WiFi.

Stav siet'ového nahrávania: zelený indikátor rýchlo bliká Stav rýchlej siete: zelený indikátor rýchlo bliká

Stav siete AP distribution: Zelený indikátor pomaly bliká

Tlačidlo Test/Mute

Test: Krátkym stlačením tohto tlačidla (1,5 sekundy) sa vždy rozsvieti indikátor stavu a bzučiak vydá zvukový signál stlačenia a pripojí sa k sieti WiFi (už je pripojený k distribučnej sieti a udržuje pripojenie k sieti WiFi). oad the smoke alanm slatus And update Jhe device power, indicating that the praduct test is normal and can be used.

Siet'd ribuce: Otvorte aplikáciu mobilného telefónu a postupujte podl'a pokynov v sprievodcovi konfiguráciou siete.

Vypnite zvuk: Ked' je detektor v stave alarmu, stlačte testovacie tlačidlo, detektor môže vypnút' zvukový tlakový alarm. O 90 sekúnd neskôr pokračujte v hlásení akustického tlaku. Pokračujte v tomto cykle, kým koncentrácia dymu nedosiahne prahovú hodnotu alarmu na jeho odstránenie. stav alarmu.

Prostredie inštalácie

Výrobok nie je vhodný na použitie na nasledujúcich miestach:

- miesto, kde bol dym

• miesto, kde je veľké znečistenie prachom, vodnou hmlou, parou, olejovou hmlou, korozívnym plynom.
• na mieste, kde je vlhkost' vyššia ako 95 %.
• miesto, kde je rýchlost' vetrania vyššia ako 5 m/s.

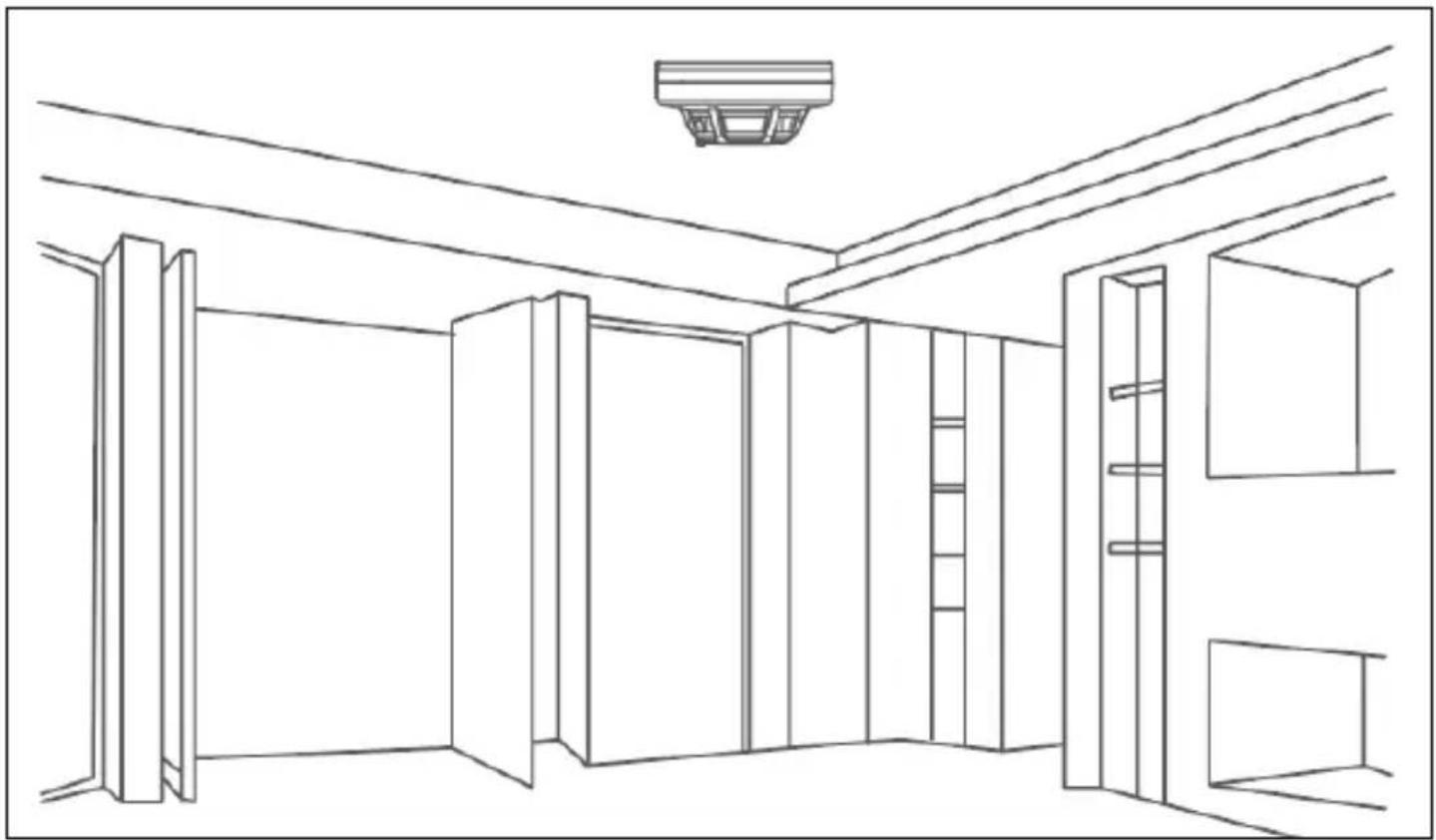

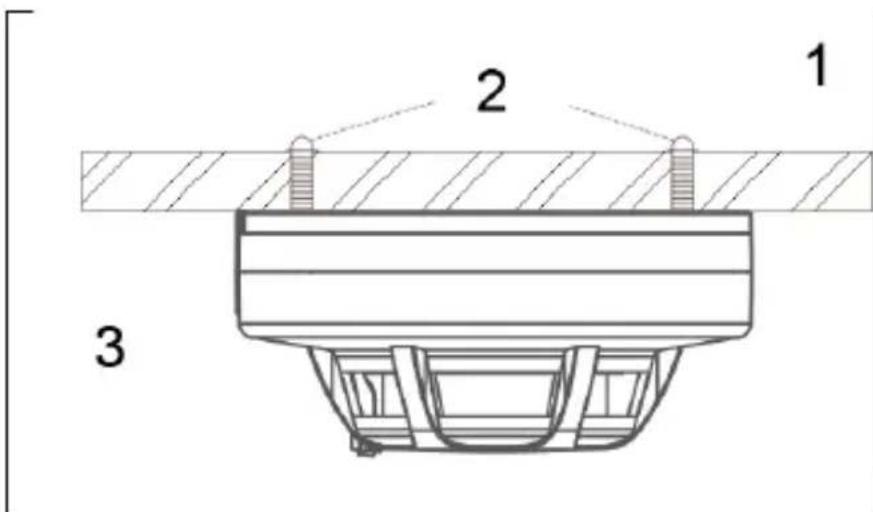

Schéma návrhu inštalácie:

1) Vložte batériu do priestoru pre batérie tak, ako je to uvedené na kladnom a zápornom potenciáli.
2) Vyberte vhodné miesto, zvyčajne sa inštaluje v strede detekčnej oblasti na strope, pomocou montážnych skrutiek upevnite základňu detektora na určené miesto inštalácie.

Poznámka: Pred inštaláciou skontrolujte testovaciu funkciu na testovanie.

1. Štandardnou sadou aplikácií musí byť "Smart Life".
2. Na zabezpečenie citlivosti výrobku čistite povrch detektora mäkkou kefkou každých šest' mesiacov, počas čistenia musíte najprv odpojit' napájanie.
3. Ak je výrobok počas používania chybný, včas kontaktujte dodávatel'a. odstránit' a opravit' bez povolenia, aby sa predišlo nehodám.
4. Ak ho nebudete dlhší čas používať, musíte detektor vybrat', vybrat' batériu, vložit' ho do krabice a uskladnit' na suchom a vetranom mieste.
5. Fotoelektrické detektory dymu môžu znížit' výskyt katastrof, ale nemôžu zabezpečit' úplnú bezpečnost'.

Rýchle nastavenie

1. Samostatné použitie: Po vložení zariadenia ho možno používať bez akýchkol'vek nastavení.
2. Používanie siete: Detektor podporuje pripojenie WiFi.

KROK 1: APP na stiahnutie

- In APP Stare ar Google Play vyhl'adávanie "Smart Life" a stiahnite alebo naskenujte QR kód, ako je uvedené nižšie:

- Po stiahnutí APP sa zaregistrujte pomocou rozhrania a legin. Po otvorení aplikácie APP kliknite na tlačidlo Registrácia a na registráciu použite svoje mobilné telefónne číslo alebo e-mailovú adresu.

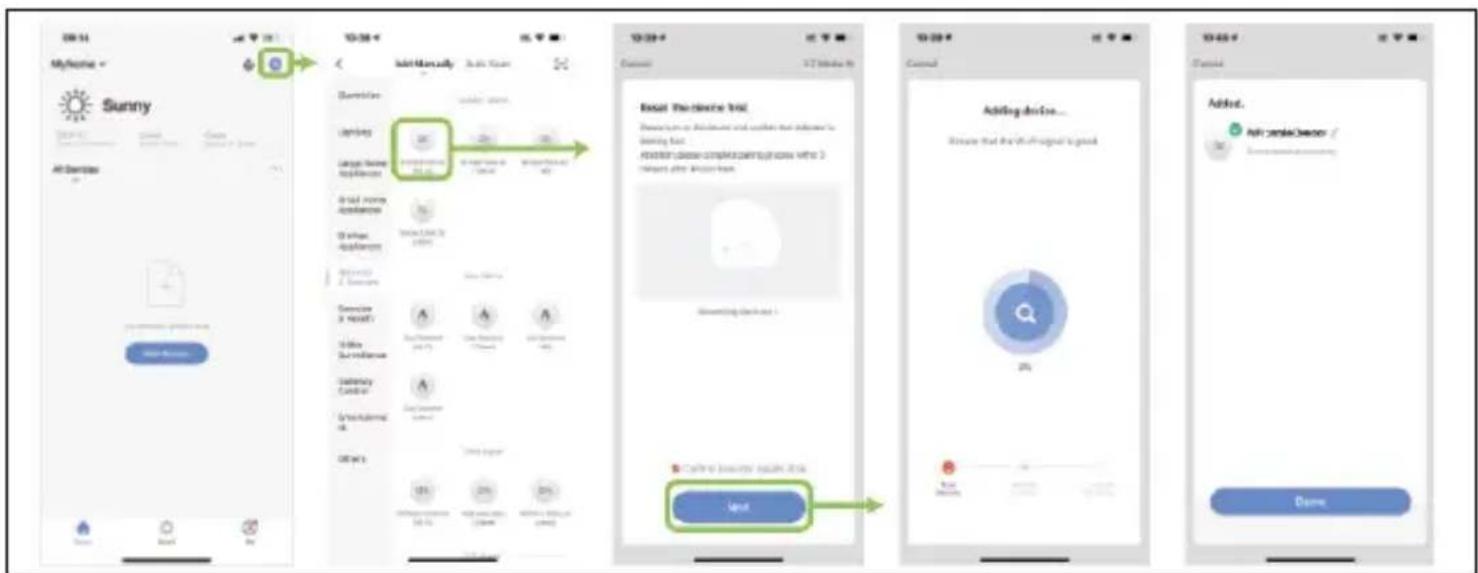

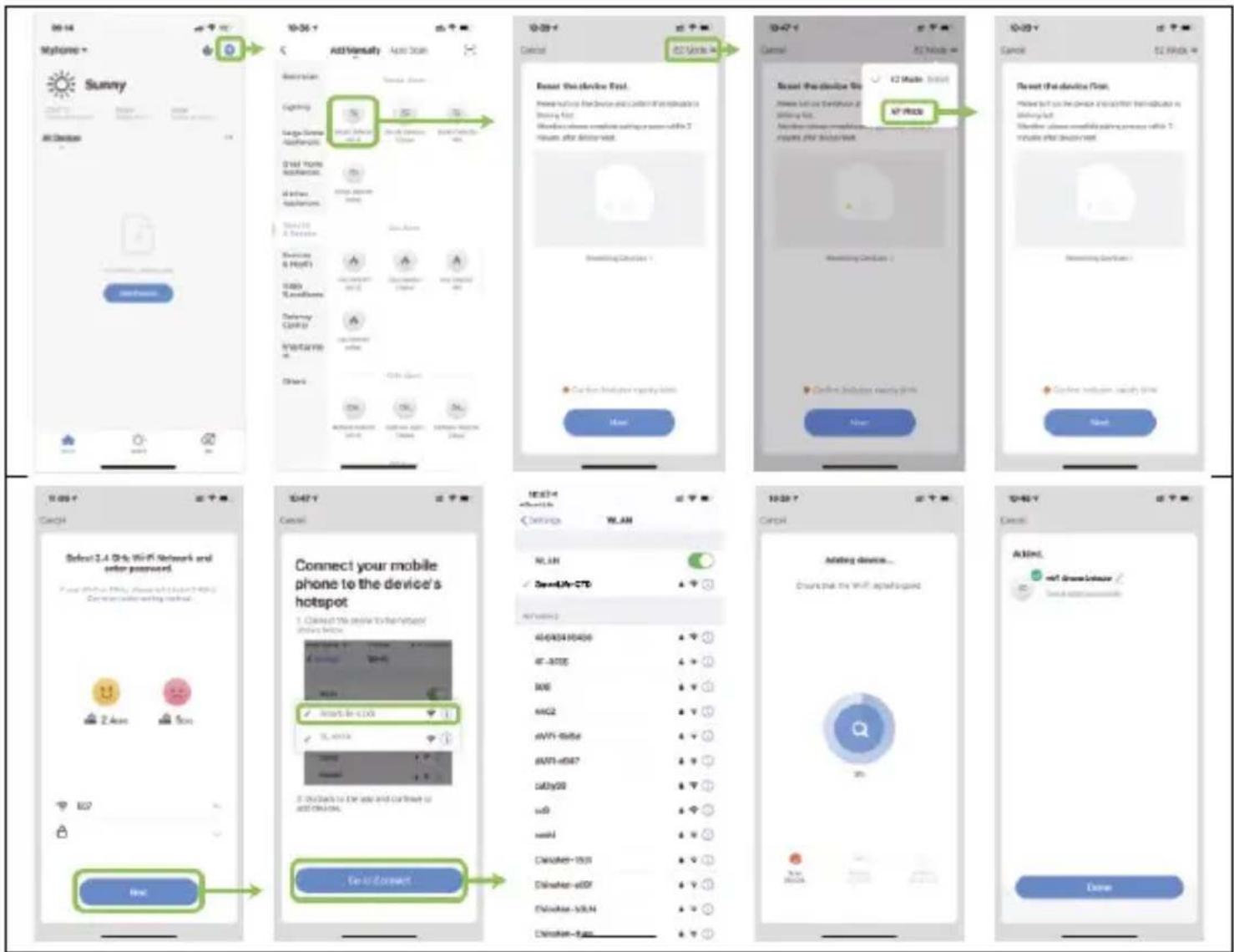

KROK 2: Pripojenie WiFi Pripojenie v režime EZ

1) Skontrolujte, či je váš mobilný telefón už pripojený k sieti Wi-Fi.
(Podporuje iba 2,4 GHz WiFi).
2) Otvorte aplikáciu APP, kliknite na tlačidlo + vpravo hore a vyberte položku [Security&Sensors]--[Smoke alarm (WiFi)].

3) Detektor dymu prejde do rýchleho režimu distribučnej siete WiFi: dlho stlačte tlačidlo [test/mule] na 7 sekúnd, zelené svetlo bude rýchlo blikat' a prejde do rýchleho režimu siete;

4) Detektor dymu vstúpi do režimu konfigurácie WiFi AP: dlho stlačte tlačidlo [test/mule] na 7 sekúnd, zelená kontrolka rýchlo bliká, uvoľnite tlačidlo [test/mule] a opät’ dlho stlačte tlačidlo [test/mule] na 7 sekúnd, zelená kontrolka pomaly bliká, vstúpte do režimu konfigurácie WiFi AP; (Pri ovládaní APP postupujte podľa nasledujúceho postupu).

5) Aplikačné rozhranie vás vyzve, že pridanie bolo úspešné a konfigurácia WiFi bola dokončená; ak pridanie nebolo úspešné, zopakujte vyššie uvedenú operáciu.

Poznámky:

• Po úspešnom spárovaní prejde detektor len do režimu detekcie a v mobilnej aplikácii bude vypnutý. Detektor automaticky nadviaže spojenie so siet'ou Wi-Fi, ked' začne zist'ovat' významnú koncentráciu dymu a dosiahne prahovú hodnotu.
• Funkčnosť v režime off-line po spárovaní detektora môžete otestovať aj jednoduchým stlačením testovacieho tlačidla na 1,5 sekundy a v mobilnej aplikácii sa zobrazí oznámenie.
• Najlepšie je umiestniť ho v blízkosti bezdrôtového smerovača. Pásmo WiFi 5Ghz nie je v súčasnosti podporované

Parametre produktu

Prevádzkové napätie	DC 3V (2 batérie AA)
Pohotovostný prúd	≤10uA
Alarmový prúd	≤140 mA
Citlivosť	0.16dB/m±0.02dB/m
Zlyhanie batérie	≤2.7V
Tlak zvuku alarmu	≥85 dB (vzdialenost' 3 m)
Frekvencia WiFi	2,4 GHz
Chránená oblast'	Ak je výška priestoru 6-12 metrov, chránená plocha je približne 80 metrov štvorcových; výška je menšia ako 6 metrov a prolection a ea je približne 60 metrov štvorcových; Konkrétne parametre by mali vychádzat' z kódu GB 20517-2006 pre návrh automatických požiarnych poplachových systémov.
Pracovné prostredie	Teplota -15 °C ~ +55 °C, relatívna vlhkost' <95% RH
Bytový materiál	nehorľavý ABS
Rozmery	110x52mm

Technická podpora

Ak vám nepomohla časť "Často kladené otázky", obrát'te sa na technickú podporu spoločnosti EVOLVEO: https://eshop.evolveo.com/helpdesk/.

Likvidácia

Symbol prečiarknutého kontajnera na výrobku, v literatúre alebo na obale znamená, že v EÚ sa všetky elektrické a elektronické zariadenia, batérie a akumulátory musia po skončení ich životnosti odovzdat’ do separovaného odpadu. Tieto výrobky nevyhadzujte do netriedeného komunálneho odpadu.

Vyhlásenie o zhode

Spoločnosť Abacus Electric, s.r.o. týmto vyhlasuje, že EVOLVEO WiFi SMOKE spíňa požiadavky noriem a predpisov platných pre tento typ zariadení.

Úplné znenie vyhlásenia o zhode nájdete na adrese http://ftp.evolveo.com/CE/.

Všetky práva vyhradené. Dizajn a špecifikácie sa môžu zmenit' bez predchádzajúceho upozornenia.
