WiFi SMOKE - Detektor Evolveo - Bezplatný návod k obsluze

Typ produktu	Fotoelektrický detektor kouře
Značka	Evolveo
Model	WiFi SMOKE
Provozní napětí	DC 3V (2 AA baterie)
Proud v pohotovostním režimu	≤10 µA
Proud při alarmu	≤140 mA
Citlivost	0.16 dB/m ± 0.02 dB/m
Napětí při vybité baterii	≤2.7 V
Hladina akustického tlaku alarmu	≥85 dB ve vzdálenosti 3 m
WiFi frekvence	2,4 GHz (IEEE 802.11 b/g/n)
Chráněná plocha	Cca 60 m² (výška <6 m) nebo 80 m² (výška 6-12 m)
Pracovní teplota	-15°C až +55°C
Pracovní vlhkost	<95% relativní vlhkost
Materiál pouzdra	Samozhášivý ABS
Rozměry	110 × 52 mm
Hmotnost (odhadovaná)	Cca 150 g (bez baterií)
Klíčové funkce	Fotoelektrický senzor kouře, zvuková a světelná signalizace, WiFi notifikace přes aplikaci Smart Life, manuální test/reset, funkce ztlumení, indikace slabé baterie, autotest, heartbeat každých 7 dní
Údržba a čištění	Čistěte povrch měkkým kartáčkem každých 6 měsíců; před čištěním odpojte napájení
Bezpečnostní poznámky	Neodemontujte ani neopravujte; vyjměte baterii, pokud se delší dobu nepoužívá; skladujte na suchém a větraném místě
Náhradní díly a opravitelnost	V případě závady kontaktujte dodavatele; žádné uživatelsky opravitelné součásti
Shoda s předpisy	Prohlášení o shodě CE je k dispozici na http://ftp.evolveo.com/CE/

Často kladené otázky - WiFi SMOKE Evolveo

Jaký typ detektoru kouře je Evolveo WiFi SMOKE?

Jedná se o fotoelektrický detektor kouře, který využívá optické snímání k detekci kouře z doutnajících a hořících materiálů.

Jakou WiFi frekvenci detektor podporuje?

Detektor podporuje pouze 2,4 GHz WiFi sítě. Nepracuje s pásmy 5 GHz.

Jak připojím detektor kouře k aplikaci?

Stáhněte si aplikaci Smart Life, zaregistrujte účet a stiskněte ikonu '+'. Vyberte 'Zabezpečení a senzory' a poté 'Kouřový alarm (WiFi)'. Postupujte podle kroků v aplikaci: dlouze stiskněte tlačítko test/ztlumit na 7 sekund, dokud zelená LED nezačne rychle blikat (režim EZ) nebo pomalu (režim AP) pro spárování.

Jak dlouho vydrží baterie?

Životnost baterie závisí na používání. Při typickém pohotovostním proudu ≤10 µA a dvou AA alkalických bateriích (cca 2000 mAh každá paralelně) může detektor teoreticky vydržet několik let. Časté alarmy nebo WiFi komunikace však mohou životnost zkrátit. Doporučuje se vyměnit baterie, když se objeví indikátor nízkého napětí (červená LED bliká dvakrát každých 40 sekund).

Kam mám instalovat detektor kouře?

Instalujte na strop do středu místnosti. Vyhněte se oblastem s prachem, párou, vysokou vlhkostí (>95 %) nebo rychlostí větrání nad 5 m/s. Neinstalujte v blízkosti kuchyní, koupelen nebo míst s kouřem či korozivními plyny.

Jak otestuji detektor kouře?

Krátce stiskněte tlačítko test/ztlumit na 1,5 sekundy. Červená LED se rozsvítí, zazní bzučák a pokud je připojeno WiFi, bude do aplikace odesláno oznámení. Tím se ověří, že detektor funguje.

Mohu dočasně ztlumit alarm?

Ano, během alarmu stiskněte tlačítko test/ztlumit pro ztišení zvuku na 90 sekund. Poté, pokud hladina kouře zůstane vysoká, alarm se obnoví. Opakujte podle potřeby, dokud se kouř nerozptýlí.

Jak čistit detektor kouře?

Každých šest měsíců použijte měkký kartáček k jemnému čištění povrchu detektoru (zejména vstupních otvorů pro kouř). Před čištěním vždy odpojte baterii, abyste předešli falešným poplachům.

Co znamenají indikátory LED?

Červená LED bliká jednou za 40 sekund: Normální monitorování. Červená LED bliká dvakrát za 40 sekund: Slabá baterie. Červená LED svítí: Režim testu. Zelená LED rychle bliká: Režim párování EZ; Zelená LED pomalu bliká: Režim párování AP. Během alarmu červená LED rychle bliká a pípá.

Je Evolveo WiFi SMOKE v souladu s bezpečnostními normami?

Ano, je v souladu s předpisy EU. Plné Prohlášení o shodě je k dispozici na http://ftp.evolveo.com/CE/.

NÁVOD K OBSLUZE WiFi SMOKE Evolveo

Představení produktu

Tento výrobek je fotoelektrický detektor kouře (dále jen "detektor"), výrobek využívá jedinečný konstrukční návrh a používá MCU pro inteligentní zpracování optických signálů, od návrhu k zajištění stability výrobku. Tento výrobek dobře reaguje na kouř z doutnání a hoření. Tento výrobek je vybaven fotoelektrickým snímačem kouře, když koncentrace kouře v okolí dosáhne alarmové úrovně, detektor vyšle zvukový a světelný poplašný signál a stiskne tlačítko alarmu mobilního telefonu z aplikace APP.

Místa použití

rezidence, obchod, nákupní centrum, kancelářská budova, knihovna, banka, sklad a další...

Funkce

• Použití fotoelektrického snímače kouře bez záření
• Použití konstrukce s velmi nízkou spotřebou energie může účinně prodloužit životnost baterie.
• Se zvukovým a světelným alarmem, signalizací nízkého výkonu
• S funkcí ručního resetu a autotestu
• Funkce hlášení WiFi
• Funkce ztlumení zvuku
• Po připojení k síti WiFi za normálních okolností zařízení nahraje srdeční tep, aby se do 7 dnů aktualizoval výkon zařízení.

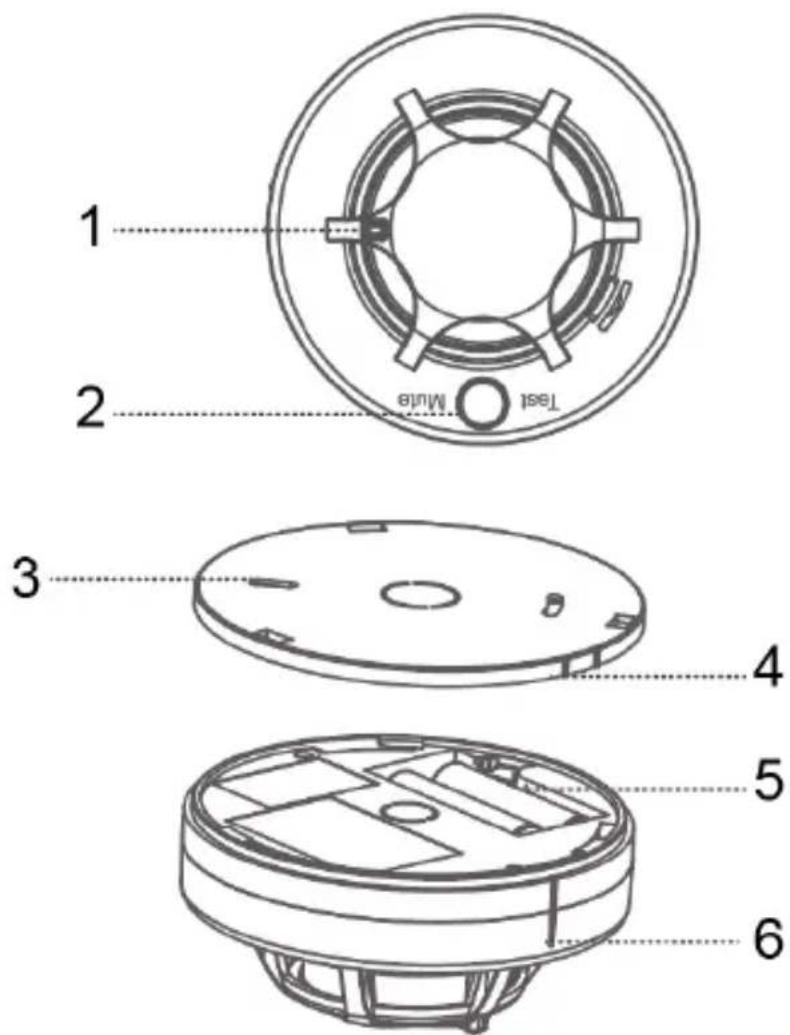

Porozumění produktu Exteriér

1) kontrolka
2) testovací / kódový klíč (stav alarmu, stisknutím této klávesy ztlumíte zvuk)

3) montážní držák
4) vyrovnávací čára
5) víčko baterie
6) vyrovnávací čára

Poznámka: Při instalaci držáku (nejprve nainstalujte baterii) nejprve zarovnejte zarovnávací čáru a poté detektor otočte, jinak nelze detektor nainstalovat.

Stav a indikace alarmu

Detekce napětí

< 2,7 VDC (detekce napětí každých 40 sekund, při detekci nízkého napětí alarm automaticky odešle kód nízkého napětí a kontrolka alarmu dvakrát za 40 sekund blikne jako výzva):

Červený indikátor stavu detektoru dvakrát blikne, bzučák vydá dva zvukové signály. současně klesá akustický tlak a aktivní připojení k wifi pro aktualizaci výkonu zařízení (pouze při prvním aktivním připojení k wifi pro aktualizaci výkonu zařízení);

Až do výměny nových baterií, které tento jev vyloučí. Pokud k tomuto jevu dojde, znamená to, že baterie výrobku je vybitá, a proto ji včas vyměňte za novou.

Spuštění alarmu

Když koncentrace kouře dosáhne prahové hodnoty, detektor aktivně vyšle bezdrátový poplašný signál, současně bliká indikátor stavu a bzučák vydává zvukový tlakový alarm, připojí se k WiFi (udržujte WiFi připojené nonmálně), abyste nahráli stav kouřového alarmu a aktualizovali výkon zařízení.

Indikátory stavu

Stav monitorování Normal: Červený indikátor stavu bliká každých 40 sekund (což znamená, že detektor je v normálním monitorovacím stavu) dvakrát za 40 sekund.

Stav selhání baterie: Červený indikátor stavu bliká dvakrát za 40 sekund.

Stav testu: Červený indikátor stavu 2krát pomalu zabliká a zelený stav rychle bliká, aby se připojil ke stavu nahrávání WiFi.

Stav nahrávání do sítě: zelený indikátor rychle bliká Stav rychlé sítě: zelený indikátor rychle bliká

Stav sítě AP distribution: Zelený indikátor pomalu bliká

Tlačítko Test / ztlumení zvuku

Test: Krátké stisknutí této klávesy (1,5 s), indikátor stavu je vždy zapnutý a bzučák vydává zvukový tlakový signál a připojuje se k WiFi (již připojeno k distribuční síti a udržuje WiFi připojené k síti). oad the smoke alanm slatus And update Jhe device power, indicating that the praduct test is normal and can be used.

Sít'ová d ribuce: Otevřete aplikaci mobilního telefonu a postupujte podle pokynů v příručce pro konfiguraci sítě.

Ztlumit zvuk: Když je detektor ve stavu alarmu, stiskněte testovací tlačítko, detektor může vypnout zvukový tlakový alarm. O 90 sekund později pokračujte v hlášení akustického tlaku. Tento cyklus provádějte tak dlouho, dokud koncentrace kouře nedosáhne prahové hodnoty alarmu, aby se vyloučila. stav alarmu.

Instalační prostředí

Výrobek není vhodný pro použití na následujících místech:

• místo, kde byl kouř
• místo, kde je velké znečištění prachem, vodní mlhou, párou, olejovou mlhou, korozivním plynem.
• místo, kde je vlhkost vyšší než 95 %.

- místo, kde je rychlost větrání vyšší než 5 m/s.

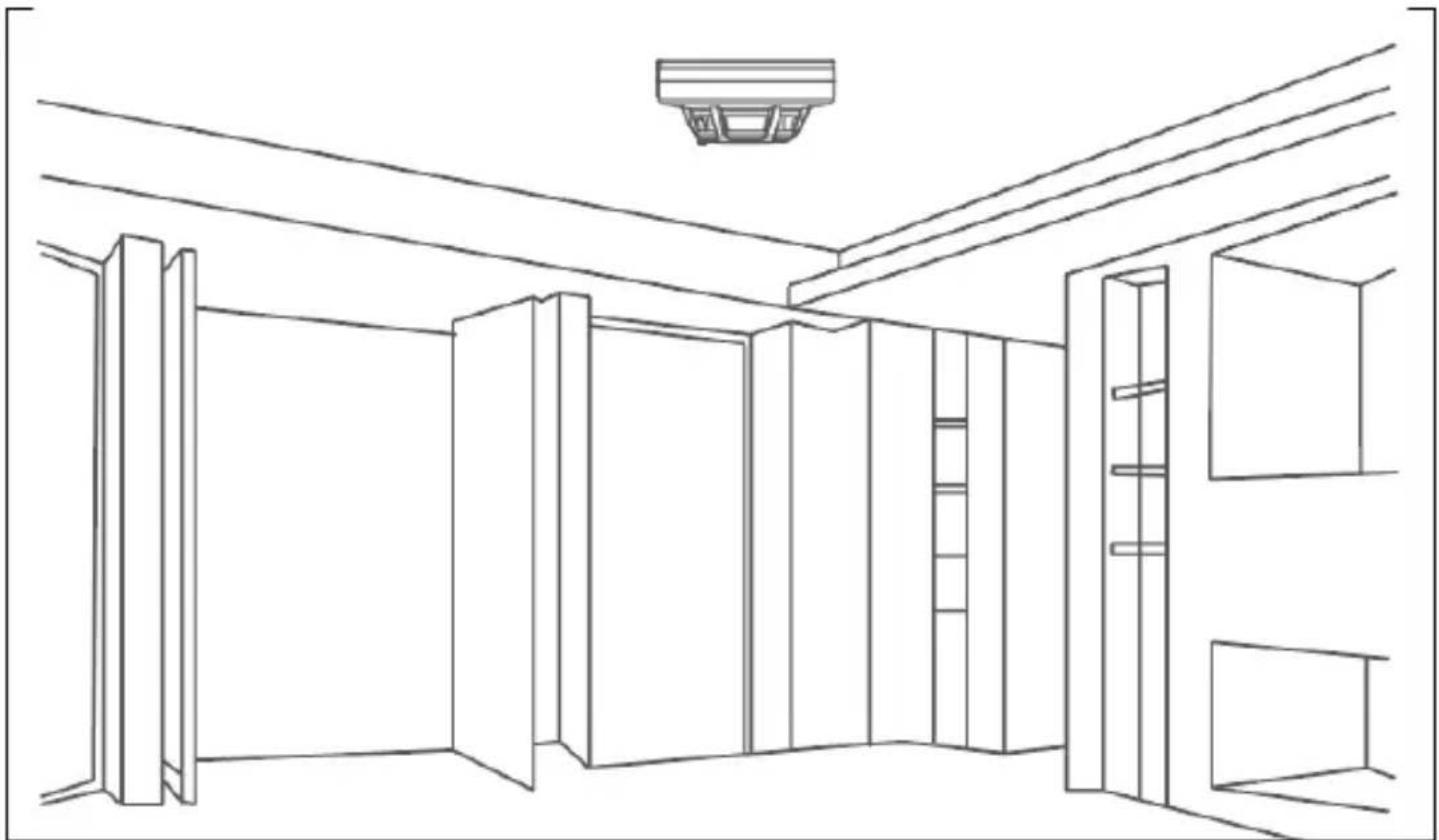

Schéma návrhu instalace:

1) Vložte baterii do přihrádky na baterie tak, jak je uvedeno na kladném a záporném potenciálu.
2) Zvolte vhodné místo, obvykle se instaluje do středu detekčního prostoru na stropě, pomocí montážních šroubů upevněte základnu detektoru na určeném místě instalace.

Poznámka: Před instalací se podívejte na testovací funkci pro testování.

1 2 3	4
1) Strop 2) Šrouby 3) Detektor	4) Montážní držák

Tipy:

1. Standardní sada APP musí být "Smart Life".
2. Aby byla zajištěna citlivost výrobku, čistěte povrch detektoru měkkým kartáčkem každých šest měsíců, během čištění musíte nejprve odpojit napájení.
3. Pokud je výrobek během používání vadný, obraťte se včas na dodavatele. odstraňovat a opravovat bez povolení, aby se předešlo nehodám.
4. Pokud jej nebudete delší dobu používat, musíte detektor vyjmout a vyjmout baterii, vložit detektor do krabice a uložit na suché a větrané místo.
5. Fotoelektrické hlásiče kouře mohou snížit výskyt katastrof, ale nemohou zajistit úplnou bezpečnost.

Rychlé nastavení

1. Samostatné použití: Po vložení zařízení jej lze používat bez jakéhokoli nastavení.
2. Použití v síti: Detektor podporuje připojení k WiFi.

KROK 1: APP ke stažení

- In APP Stare ar Google Play hledat "Smart Life" a stáhnout, nebo naskenujte QR kód, jak je uvedeno níže:

- Po stažení APP se zaregistrujte podle rozhraní a legin. Po otevření APP klikněte na tlačítko Zaregistrovat a použijte k registraci své mobilní telefonní číslo nebo e-mailovou adresu.

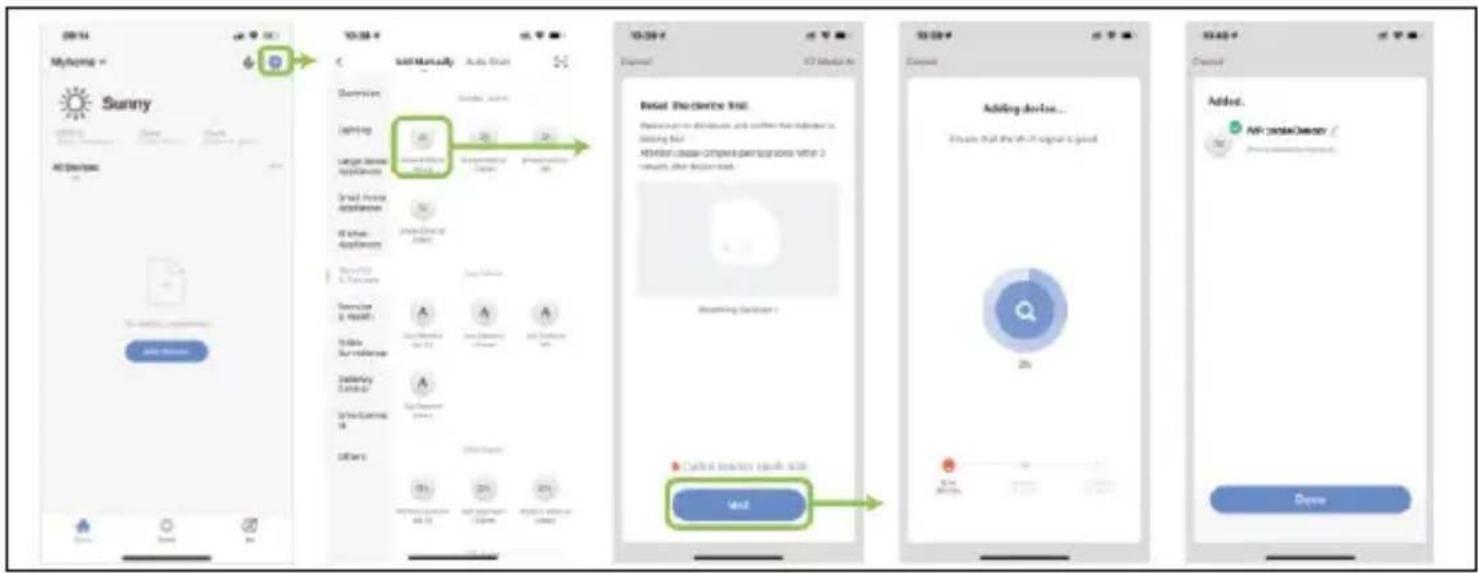

KROK 2: Připojení WiFi Připojení v režimu EZ

1) Ujistěte se, že je váš mobilní telefon již připojen k síti WiFi.
(Podporuje pouze 2,4GHz WiFi).
2) Otevřete aplikaci APP, klikněte na tlačítko + vpravo nahoře, vyberte položku [Security&Sensors]--[Smoke alarm (WiFi)].
3) Snímač kouře přejde do rychlého režimu distribuční sítě WiFi: dlouze stiskněte tlačítko [test/mule] na 7 s, zelená kontrolka rychle bliká a přejde do rychlého režimu sítě;

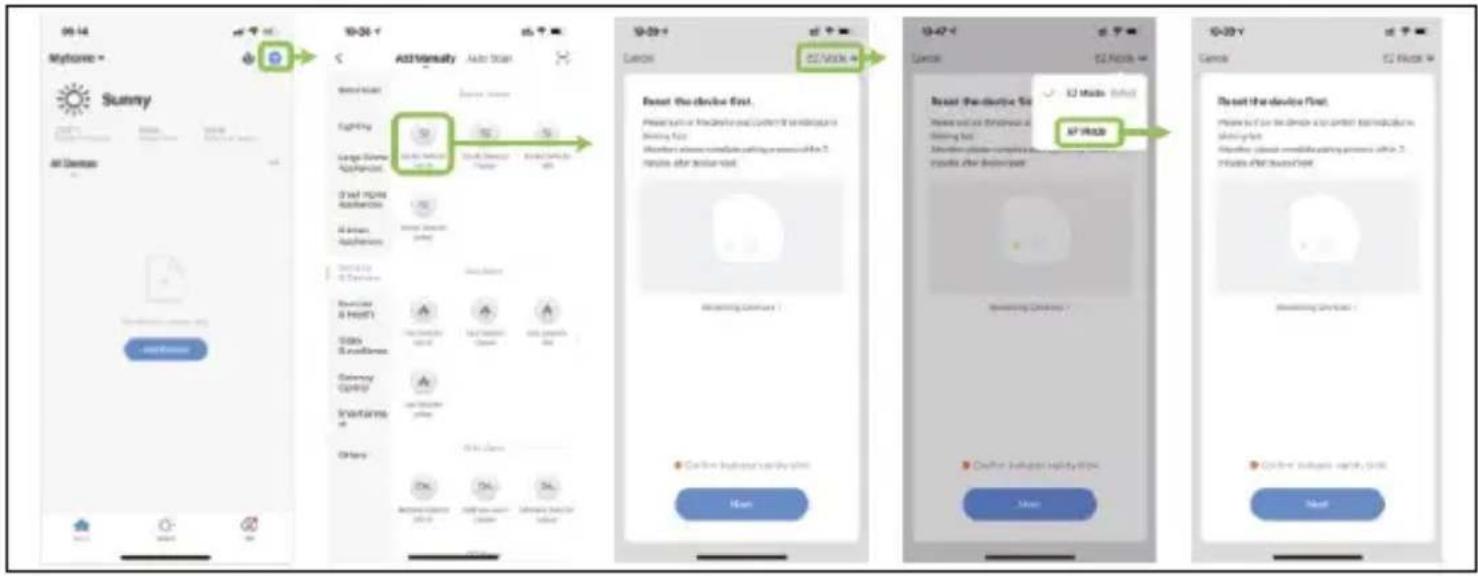

4) Snímač kouře přejde do režimu konfigurace WiFi AP: dlouze stiskněte tlačítko [test/mule] na 7 s, zelená kontrolka rychle bliká, znovu uvolněte tlačítko [test/mule] a dlouze stiskněte tlačítko [test/mule] 7 s, zelená kontrolka pomalu bliká, přejděte do režimu konfigurace WiFi AP; (Pro obsluhu APP se řídte následujícím postupem).

5) Rozhraní aplikace zobrazí výzvu, že přidání bylo úspěšné a konfigurace WiFi byla dokončena; pokud přidání nebylo úspěšné, opakujte výše uvedenou operaci.

Poznámky:

• Po úspěšném spárování přejdete detektor pouze do detekčního režimu a v mobilní aplikaci bude off-line. Detektor automaticky naváže připojení k Wi-Fi síti, jakmile začne detekovat významnou koncentraci kouře a dosáhne prahové hodnoty.
• Funkcionalitu můžete otestovat i v off-line režimu po spárování detektoru jednoduchým stiskem testovacího tlačítka na 1,5 sekundy, přičemž obdržíte upozornění v mobilní aplikaci.
• Nejlépe je umístit jej v blízkosti bezdrátového směrovače. Pásmo WiFi 5Ghz není v současné době podporováno

Parametry produktu

Provozní napětí	DC 3V (2 baterie AA)
Pohotovostní proud	≤10uA
Alarmový proud	≤140mA
Citlivost	0.16dB/m±0.02dB/m
Selhání baterie	≤2.7V
Tlak zvuku alarmu	≥85 dB (vzdálenost 3 m)
Frekvence WiFi	2,4 GHz
Chráněná oblast	Když je výška prostoru 6-12 metrů, chráněná plocha je asi 80 metrů čtverečních; Výška je menší než 6 metrů a prolection a ea je asi 60 metrů čtverečních; Konkrétní parametry by měly vycházet z předpisu GB 20517-2006 pro návrh automatických systémů požární signalizace.
Pracovní prostředí	Teplota -15 °C ~ +55 °C, relativní vlhkost<95% RH
Bytový materiál	nehořlavý ABS
Rozměry	110x52mm

Technická podpora

Pokud vám nepomohla sekce "Často kladené otázky", obrat'te se na technickou podporu společnosti EVOLVEO: https://eshop.evolveo.com/helpdesk/.

Likvidace

Symbol přeškrtnutého kontejneru na výrobku, v literatuře nebo na obalu znamená, že v EU musí být všechna elektrická a elektronická zařízení, baterie a akumulátory po skončení jejich životnosti odevzdány do tříděného odpadu. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

Prohlášení o shodě

Společnost Abacus Electric, s.r.o. tímto prohlašuje, že zařízení EVOLVEO WiFi SMOKE splňuje požadavky norem a předpisů platných pro tento typ zařízení.

Úplné znění prohlášení o shodě naleznete na adrese http://ftp.evolveo.com/CE/.

Planá 2, 370 01, Česká republika

Vyrobeno v P.R.C.

Všechna práva vyhrazena. Design a specifikace se mohou změnit bez předchozího upozornění.
