Typ produktu	Stereo gramofón s dvoma exteriérovými reproduktormi
Značka	AKAI
Model	ATT-240SP
Rýchlosti	33 1/3, 45, 78 RPM
Pohon	Remienkový pohon
Typ prenosky	Vysokokvalitná keramická prenoska
Funkcia Auto-Stop	Áno
Podporované veľkosti platní	7", 10", 12"
Bluetooth	Verzia 5.3, dosah do 10 m
Prehrávanie USB	Áno, podporuje MP3, WMA, WAV; max 32GB USB disk
Nahrávacia funkcia	Z PHONO alebo Bluetooth na USB disk
Exteriérové reproduktory	Dva 4-palcové reproduktory, 2 x 10 W RMS
Napájanie	DC 12V, 2A adaptér; vstup AC 100-240V ~50/60Hz
Príkon	24W
Frekvenčná odozva	100 Hz - 10 kHz
Veľkosť reproduktorovej jednotky	105 mm, 4Ω 15W každý
Obsah balenia	Prachový kryt s pántami, adaptér pre 45 RPM, záručný list
Transportná skrutka	Áno, pred hraním musí byť odomknutá
Bezpečnostné funkcie	Automatické vypnutie po 15 minútach nečinnosti (v súlade s ERP2)
Výmena ihly	Vymeniteľná keramická ihla; vytiahnite dopredu na odstránenie

Často kladené otázky - ATT-240SP AKAI

Ako nastaviť gramofón po prvýkrát?

Rozbaľte gramofón a reproduktory, umiestnite na stabilný povrch blízko zásuvky. Pripojte reproduktory do konektorov SPK OUT. Zapojte adaptér. Odstráňte kryt ihly a odomknite ramienko. DÔLEŽITÉ: pomocou skrutkovača otočte striebornú transportnú skrutku v smere hodinových ručičiek (nadol), aby ste odomkli tanier. Vyberte rýchlosť platne a užívajte si.

Prečo môj gramofón nehrá vinylové platne?

Uistite sa, že gramofón je v režime PHONO (stlačte tlačidlo MODE). Skontrolujte, či je kryt ihly odstránený a zámok ramienka uvoľnený. Tiež vyberte správnu rýchlosť (33 1/3, 45 alebo 78 RPM). Ak platňa zastaví skôr, funkcia AUTO-STOP sa môže aktivovať pri niektorých 45 RPM platniach.

Ako pripojím Bluetooth k môjmu gramofónu?

Zapnite gramofón s ramienkom v stojane. Gramofón automaticky prejde do režimu Bluetooth (ozve sa výzva). Na smartfóne vyhľadajte 'ATT-240SP' a spárujte. Po pripojení môžete streamovať hudbu cez reproduktory gramofónu.

Môžem nahrať vinyl na USB disk?

Áno, vložte USB disk (do 32 GB) do USB portu. Stlačte MODE pre výber režimu PHONO alebo Bluetooth. Stlačte a podržte tlačidlo MODE/REC na 2 sekundy pre spustenie nahrávania. Opätovným stlačením a podržaním zastavíte nahrávanie. Nahrávky sa ukladajú do priečinka 'RECORD' ako súbory MP3.

Ako čistiť a udržiavať ihlu?

Na čistenie použite mäkkú kefku jemne utierajúc zozadu dopredu. Na výmenu ihly jemne potiahnite predný okraj nadol, potiahnite dopredu a odstráňte. Novú nainštalujte opačným postupom. Vždy vymeňte, ak je opotrebovaná, aby nedošlo k poškodeniu platní.

Čo je funkcia AUTO-STOP a ako funguje?

AUTO-STOP automaticky zastaví platňu, keď dohrá. Najlepšie funguje s platňami 33 1/3 RPM. Niektoré 45 RPM platne môžu zastaviť pred koncom kvôli odlišným rozstupom.

Prečo nie je žiadny zvuk z reproduktorov?

Skontrolujte, či je gombík hlasitosti otočený nahor. Uistite sa, že reproduktory sú správne pripojené (čierna zástrčka do kanála R/L). Overte, či je gramofón zapnutý a vybratý správny režim (PHONO alebo Bluetooth). Tiež sa uistite, že ihla nie je poškodená.

Môžem na tomto zariadení prehrávať CD alebo kazety?

Nie, AKAI ATT-240SP je gramofón s Bluetooth a prehrávaním USB. Nemá prehrávač CD ani kaziet. Dokáže prehrávať vinylové platne a streamovať hudbu cez Bluetooth alebo z USB disku.

Je gramofón bezpečný pre deti?

Gramofón nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami bez dozoru. Zariadenie obsahuje malé časti, ktoré môžu predstavovať riziko udusenia. Uchovávajte mimo dosahu malých detí.

Čo mám robiť, ak gramofón náhle prestane fungovať?

Najprv odpojte napájací kábel a znova ho zapojte. Skontrolujte pripojenie k sieti. Uistite sa, že transportná skrutka je úplne odomknutá. Ak problém pretrváva, pozrite si časť riešenia problémov v manuáli alebo kontaktujte zákaznícky servis.

NÁVOD NA OBSLUHU ATT-240SP AKAI

Montáž ochranného krytu

Gramofón s 2 externými reproduktormi

Pred použitím zariadenia si prečítajte tieto bezpečnostné pokyny a uschovajte si ich pre budúce použitie.

• Ak je kábel nabíjačky poškodený, musí ho opraviť servisné oddelenie alebo podobne kvalifikovaná osoba, aby sa predišlo akémukol'vek nebezpečenstvu.
  • V prípade poruchy je potrebné vymeniť napájací zdroj za nový, pretože tento zdroj sa nedá opraviť.
• Zariadenie nie je určené na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami. Osoby, ktoré si neprečítali návod na obsluhu, pokiaľ neboli poučené osobou zodpovednou za ich bezpečnosť a dohl’ad, nesmú toto zariadenie používať. Deti by mali byť pod dohl’adom, aby sa zabezpečilo, že sa so zariadením nebudú hrať.
• Zariadenie nesmie byť vystavené kvapkajúcej alebo striekajúcej vode.
• Vždy ponechajte okolo zariadenia minimálnu vzdialenosť 10 cm, aby ste zabezpečili dostatočné vetranie.
• Dlhodobé počúvanie na plnú hlasitost môže poškodit sluch používatela a spôsobit d'alšie problémy (dočasnú alebo trvalú hluchotu, hyperakúziu). Preto odporúčame nepoužívať toto prenosné zvukové zariadenie pri vysokej hlasitosti a pri strednej hlasitosti maximálne jednu hodinu denne.

Rušenie

Všetky bezdrôtové zariadenia sú náchylné na rušenie, ktoré môže ovplyvnit' ich výkon.

Vypnite mobilné zariadenie na miestach, kde nie je povolené používať mobilné zariadenia alebo kde hrozí riziko rušenia alebo nebezpečenstva, napr. na palube lietadla, v blízkosti zdravotníckych zariadení, paliva, chemikálií alebo na miestach s nebezpečenstvom výbuchu.

Deti

Zariadenie uchovávajte na bezpečnom mieste, kde k nemu nemajú prístup malé deti. Zariadenie obsahuje malé časti, ktoré môžu predstavovať nebezpečenstvo udusenia.

Obsah balenia

1* Gramofón s dvoma externými reproduktormi
1 * Ochranný kryt s pántami
1* Adaptér (12V, 2A)
1 * Návod na použitie
1 * Záručná karta

Funkcie:

• 3 rýchlosti (33 1/3, 45 a 78 RPM)
- Dva výkonné 4-palcové externé reproduktory (2 X 10 W)
- Vysokokvalitná keramická dóza produkuje detailný zvuk
- Rotačný mechanizmus poháňaný remeňom
- Veľký disk s funkciou AUTO-STOP
- Prehrávanie 7", 10" a 12" platní
- Funkcia Bluetooth
- Prehrávanie a kopírovanie cez USB;
- Nahrávanie z PHONO/Bluetooth na jednotku USB

Popis produktu

1. Reproduktor
2. Ochranný kryt
3. Hlavná jednotka
4. Ovládacie tlačidlo hlasitosti
5. Svetelný indikátor

6. Doska

7. Prepravná skrutka

8. Páka na zdvíhanie ramena
9. Zámok ramena
10. Prepínač rýchlosti ( 33 1/3, 45 a 78 RPM)
11. Rameno
12. Dóza Stylus
13. Adaptér 45 RPM
14. Predchádzajúca skladba
15. Nasledujúca skladba
16. Prehrávanie/pozastavenie, Zapnutie/vypnutie, Tlačidlo vymazania
17. Tlačidlo Režim: Bluetooth/PHONO, Nahrávanie
18. Port USB (maximálna podpora pre 32GB disk USB 2.0)
19. Zástrčka pre napájanie (12V, 2A)
20. Výstupný konektor reproduktora - l'avý kanál
21. Výstupný konektor reproduktora - pravý kanál

Montáž ochranného krytu

Prečítajte si nasledujúce pokyny:

1. Nainštalujte svorku pántov do otvoru v správnej polohe (I sa nachádzajú v krabici s príslušenstvom).
2. Potom namontujte protiprachový kryt na jednotku; svorka pántov by mala byť zarovnaná so základňou pántov na jednotke. Pri montáži bud’te opatrní a netlačte príliš silno

Vybalenie a konfigurácia

1. Opatrne vyberte gramófon z krabice a odstráňte všetky obalové materiály.
2. Odviňte napájací kábel sietového adaptéra a natiahnite ho na celú dĺžku.
3. Umiestnite gramófon na stabilný, rovný povrch v blízkosti zásuvky striedavého prúdu a mimo silného magnetického poľa.
4. Zapojte napájací kábel do sietovej zásuvky.

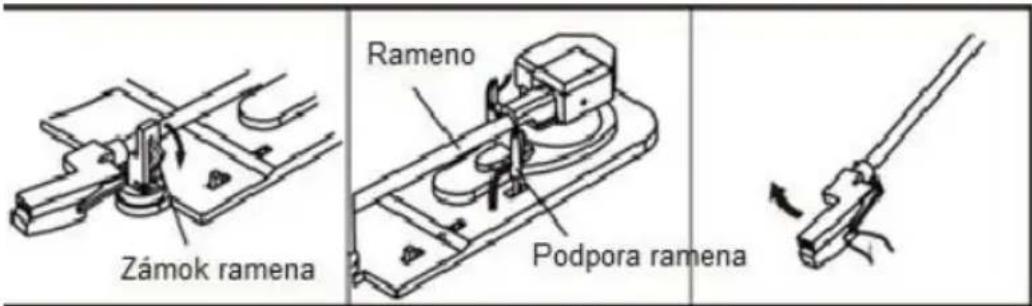

5. Odstráňte nepriehľadný biely plastový uzáver dózy stylusu z ramena jeho posunutím smerom k šípke.
6. Pri odstraňovaní krytu bud’te opatrní a obozretní, pretože na poškodenie ihly sa nevztahuje záruka.
7. Odstráňte šnúrku, ktorou je rameno zaistené počas prepravy.
8. Uvol'nite zámok ramena.

DÔLEŽITÉ!

SYSTÉM PREPRAVY

1. Na ochranu zariadenia pred poškodením počas prepravy je v pravej hornej časti prehrávacej zostavy umiestnená strieborná bezpečnostná skrutka.
2. Pred prehrávaním odstráňte skrutkovačom skrutku v smere hodinových ručičiek (skrutka sa otočí nadol), aby ste odblokovali gramofón.
3. Ak chcete gramofón opätovne zablokovať na účely prepravy, otočte skrutku proti smeru hodinových ručičiek.

Počiatočné nastavenie

PRIPOJENIE K SIETI

Uistite sa, že sietové napätie vo vašej domácnosti zodpovedá prevádzkovému napätiu spotrebiča. Váš prístroj je pripravený na pripojenie k sietovému napätiu pomocou adaptéra 12V 2A DC.

PRIPOJENIE PRE EXTERNÝ REPRODUKTOR

Externý reproduktor sa pripája k portu (SPK OUT) gramofónu.

Čierny konektor zasuňte do portu kanála R/L.

Dôležité: Aby ste predišli poškodeniu ihly Stylus, uistite sa, že je jej ochrana na mieste vždy, keď stroj inštalujete, premiestňujete alebo čistíte.

• Zapnite zariadenie a nastavte hlasitosť na vhodnú úroveň.
• Stlačte tlačidlo Režimu pre funkciu PHONO (predvolený režim spustenia je Bluetooth).
• Ujistite sa, že ste odstránili kryt ihly a odblokovali rameno.
  • Zvol'te rýchlost' pomocou voliča rýchlosti.

• Stlačte zdvíhaciu páku ramena smerom nahor pre zdvihnutie ramena a potom opatrne posuňte rameno do požadovanej polohy nad platňou. Disk sa začne otáčat, ked' sa rameno posunie. Povol'te páku zdvihu ramena nadol, aby ste rameno pomaly spustili do požadovanej polohy na platni. Disk začne prehrávať hudbu.
• Po skončení nahrávania zatlačte páku zdvíhania spät, aby ste zdvihli rameno a jemne ho vrátili do pokojovej polohy.
• Po skončení počúvania aktivujte zámok ramena, aby ste ho ochránili pred náhodným pohybom. Ak sa zariadenie nebude dlhší čas používať, odpojte ho od napájania.

POZNÁMKA:

1. Táto jednotka je navrhnutá s funkciou AUTO STOP pre režim PHONO. Vinylová platňa sa automaticky zastaví, keď sa prehráva do konca.
2. Funkcia AUTO STOP sa vztahuje na väčšinu 33 1/3 otáčkových vinylových platní. Niektoré vinylové platne, napr. 45RPM, sa zastavia pred koncom prehrávania.

Funkcia Bluetooth

• Zapnite zariadenie a skontrolujte, či je rameno na stojane.
• Gramofón vydá zvukový signál na signalizáciu vstupu do funkcie Bluetooth.
  • V smartfóne otvorte možnosť Bluetooth a vyhládajte zariadenie Bluetooth "ATT-240SP".
• Po pripojení sa ozve zvukový signál z gramofónu.
• Krátko stlačte tlačidlo/ke prehrávanie predchádzajúcej alebo nasledujúcej skladby.
• Stlačte tlačidlo pkl prehrávanie/pozastavenie skladby. Dvojitým kliknutím na toto tlačidlo odpojíte funkciu Bluetooth, zariadenie vydá zvukový signál. Stlačením a podržaním tohto tlačidla aktivujete pohotovostný režim.

Funkcia prehrávania USB

• Zapnite zariadenie a nastavte hlasitosť na vhodnú úroveň.
• Maximálna kapacita USB klúča, ktorú možno použit, je 32 GB.
• Stlačte tlačido Režim na prepnutie na režim USB, vložte klúč USB do portu USB a prehrávanie hudby sa spustí automaticky.
• Krátko stlačte tlačidlo / pre prehrávanie predchádzajúcej alebo nasledujúcej skladby. Dvojitým stlačením týchto dvoch tlačidiel vyberte predchádzajúci/nasledujúci priečinok na USB, ktorý sa má prehrat (neplatná operácia, ak na zariadení nie sú žiadne d'alšie priečinky).
• Stlačte tlačidlo ▶II pre spustenie/zastavenie prehrávania. Podržte stlačené toto tlačidlo pre aktiváciu standby režimu.

Nahrávanie z Phono/Bluetooth na USB jednotku

• Pripojte klúč USB k portu USB zariadenia.
  • Vložte na prehrávaciu dosku vinylovú platňu alebo pripojte zariadenie Bluetooth.
• Stlačte tlačidlo "MODE/REC" a prepnite na režim PHONO alebo režim Bluetooth.
• Ak chcete spustiť nahrávanie, stlačte a podržte tlačidlo "MODE/REC" približne 2 sekundy, pípnutie signalizuje nahrávanie.
• Po dokončení nahrávania znova stlačte a podržte tlačidlo "MODE/REC" na 2 sekundy. Dve pípnutia signalizujú koniec nahrávania. Nahrané skladby sa budú nachádzať v priečinku "RECORD" na USB klúči.
• Ak chcete nahrat d'alšie skladby, zopakujte vyššie uvedené kroky.
• Ak chcete vymazať skladby z USB klúča, stlačte a podržte tlačidlo "MODE/REC" približne 2 sekundy, prehrá sa prvá nahraná skladba. Dvakrát kliknite na tlačidlo PLAY/PAUSE a prehrávaná skladba sa vymaze, pípnutie signalizuje, že skladba bola vymazaná.
  • Nahrávka bude duofonická.

Poznámka: Pre súlad s predpismi ES o úspore energie (ERP2), ak sa neprehrá žiadna hudba, zariadenie sa po 15 minútach automaticky vypne bez d'alších pokynov alebo signálov.

Údržba

VÝMENA IHLY STYLUS

Odstránenie ihly Stylus

1. Ledkonatiahnite predný okraj ihly.
   2.Vytiahniteihlu dopredu.
   3.Vytiahnitea odstránite.

1

Ak chcete nainštalovať novú ihlu Stylus, vykonajte vyššie uvedené kroky v opačnom poradí.

Technické údaje

• Menovité napätie: 12V, 2A
  • Výstupný výkon: 2 x 10 W RMS
• Spotreba energie: 24 W
• Port USB: až 32 GB
• Verzia BT: 5.3
  • Frekvencia Bluetooth 2.400 - 2.483 GHz
  • Vysielací výkon kanála BT: 6 dbm

• Dosah Bluetooth: 10 m

- Adaptér: VSTUP: AC 100-240V \~50/60Hz 0,35A / VÝSTUP: DC 12V 2A

• Frekvencia: 100Hz-10KHz

- Vel'kost' reproduktora: 105 mm; 4Ω15W

- Podporované súbory: MP3, WMA, WAV

Riešenie problémov

Problém	Riešenie
Jednotka sa nezapína	Uistite sa, že je napájací kábel zariadenia zapojený do vhodnej elektrickej zásuvky a že je zásuvka funkčná.
Žiadny zvuk	Otočte tlačidlo hlasitosti v smere hodinových ručičiek pre zvýše hlasitosti.
Vinylová platňa sa nedá prehra	Uistite sa, že je vybratá funkcia phono.
	Uistite sa, že ste vybrali správnu rýchlost(33 1/3, 45 alebo 78 RPM).
Cez zariadenie USB nie je možné nič prehrať	Ujistite sa, či je pamätové zariadenie správne vložené do portu a či je zvolená správna funkcia.

Tento symbol na výrobku alebo obale znamená, že s výrobkom by sa n zaobchádzať ako s komunálnym odpadom. Po skončení životnosti nevyhadzujte zariadenie do komunálneho odpadu, ale odneste ho do zberného strediska na recykláciu. Pomôžete tak chránit’ životné prostredi budete môť predíst akýmkol’vek negativnym dôsledkom, ktoré by to ma životné prostredie a l’udské zdravie.Ak chcete nájst’ najbližšie zberné stredisko:- Kontaktujte miestne úrady- Prístup na webovú stránku: http://www.asekol.sk/asekol/- Vyžiadajte si d’alšie informácie z obchodu, v ktorom ste výrobok zakúp

DOVOZCA: SC INTERVISION TRADING-RO SRL

Ul. I.C Bratianu, č. 48-52,budova A, poschodie 5,

kancelária 504-505, mesto Pitesti, okres Arges, Rumunsko

PSČ: 110121
