NÁVOD NA OBSLUHU IN 833 M AMICA
Oblast textových informací
Volba hotového programu.
Rúra Amica je spojením výnimočnej jednoduchosti obsluhy a skvelej účinnosti. Po prečítaní návodu nebude obsluha rúry žiadnym problémom.
Bezpečnosť a funkčnosť rúry, ktorý opustil továreň, boli pred zabalením dôkladne preverené na kontrolných stanoviskách.
Prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky dôkladne prečítali návod na obsluhu. Dodržovanie v ňom uvedených pokynov Vás ochráni pred nesprávnym používaním.
Rúra je určený výhradne na využitie v domácnostiach.
Výrobca si vyhradzuje možnosť vykonávania zmien, ktoré nemajú vplyv na fungovanie zariadenia.
OBSAH
Pokyny týkajúce sa bezpečnosti používania....43
Opis výrobku....47
Inštalácia....49
Obsluha 51
Pečenie v rúre – praktické rady....70
Postup v núdzových situáciách....78
Pozor. Spotrebič a jeho dostupné časti sú počas používania horúce. Možnosti dotknutia výhrevných prvkov musí byť ve-novaná mimoriadna pozornosť. Deti mladšie ako 8 rokov sa nemôžu pohybovať v blízkosti spotrebiča bez stáleho dozoru.
Tento spotrebič nie je určený pre používanie det'mi mladšími ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo mentálnymi obmedzeniami, či bez praktických skúseností a vedomostí, pokial' nie je zaistený ich dohl'ad a inštruktáž zodpovednou osobou, ktorá zaručí ich bezpečie. Nedovol'te det'om aby sa so spotrebičom hrali. Upratovanie a obslužné činnosti nemôžu byt' vykonávané det'mi bez dozoru.
V priebehu používania sa spotrebič zahrieva. Odporúča sa zachovanie opatrnosti, a vyhýbat's dotýkania horúcich elementov vo vnútri pečiacej rúry.
Dostupné časti zariadenia sa môžu vel'mi zahrievat'. Odporúčame nepúšt'at' do blízkosti rúry deti.
Pozor. Nepoužívajte drsných čistiacich prostriedkov alebo ostrých kovových predmetov do čistenia skla dvierok, pretože môžu poškrabat' povrch, čo môže spôsobit' popraskanie skla.
Pozor. Aby sa zamedzilo možnosti zasiahnutia elektrickým prúdom, je potrebné sa pred výmenou žiarovky uistiť, či je zariadenie vypnuté.
K čisteniu spotrebiča nie je dovolené používať zariadenia pre čistenie parou.
Nebezpečenstvo obarenia! V priebehu otvárania dvierok pečiacej rúry môže unikať horúca para. V priebehu alebo po ukončeniu pečenia, dvierka pečiacej rúry otvárajte opatrne. Pri otváraniu dvierok sa nad nimi nenakláňajte. Uvedomte si, že para v závislosti od teploty môže byť neviditelná.
Používajte výlučne termosondu, ktorá je súčast'ou vybavenia rúry.
V priebehu procesu pyrolytického čistenia spotrebič môže dosiahnuť veľmi vysokú teplotu, a z tohto dôvodu sa povrchy spotrebiča môžu zahriat’ na teplotu vyššiu ako obyčajne, preto sa postarajte, aby sa deti vtedy nenachádzali v blíz-kosti spotrebiča.
- Počas používania sa zariadenie zahrieva. Odporúčame maximálnu opatrnost', aby ste sa vyhli dotýkaniu horúcich častí vnútri rúry na pečenie.
- Zvláštnu pozornosť je potrebné venovať det'om nachádzajúcim sa v blízkosti sporáka. Priamy kontakt s pracujúcim sporákom hrozí obarením!
- Je potrebné dávať pozor na to, aby sa drobné domáce spotrebiče vrátane káblov nedotýkali priamo rozohriatej rúry, pretože izolácia týchto spotrebičov nie je odolná proti pôsobeniu vysokých teplôt.
- Na otvorené dvierka rúry nedávajte predmety s hmotnosťou vyššou než 15 kg.
- Na čistenie skla dvierok nepoužívajte drsné čistiace prostriedky alebo ostré kovo-vé predmety, pretože tieto môžu poškrabat' povrch, čo môže viest' k popraskaniu skla.
- Zákaz používania rúry na pečenie s technickou poruchou. Všetky poruchy môžu odstraňovať výhradne osoby s príslušným oprávnením.
- V každej situácii spôsobenej technickou poruchou je potrebné bezodkladne odpojit' elektrické napájanie rúry na pečenie.
Kto využíva energiu zodpovedne, ten nielen chráni domáci rozpočet, ale pôsobí tiež vedome v prospech životného prostredia. A preto pomáhajme, šetrime elektrickou energiou! Postupujme teda podl'a týchto pravidiel:
- Vyhýbanie sa zbytočnému „nazeraniu pod pokrievku“.
Neotvárajte tiež zbytočne často dvierka rúry.
- Používanie rúry len v prípade väčšieho množstva potravín.
Mäso s hmotnosťou do 1 kg sa dá upravit šetrnejšie v hrnci na platni sporáka.
- Využitie zvyškového tepla rúry.
V prípade tepelnej úpravy dlhšej než 40 minút odporúčame vypínat' rúru 10 minút pred ukončením úpravy.
Pozor! V prípade použitia programátora nastavujte príslušne kratší čas úpravy potravín.
- Starostlivé zatváranie dvierok rúry.
Teplo uniká cez nečistoty nachádzajúce sa na tesnení dvierok.
Najlepšie je odstraňovať ich okamžite.
- Nezabudovávanie sporáka v bezprostrednej blízkosti chladničiek/mrazničiek.
Spôsobuje to zbytočné zvýšenie spotre-by elektrickej energie.
Zariadenie bolo na čas pre-pravy zabezpečené obalom proti poškodeniu.
obalu spôsobom, ktorý neohrozuje životné prostredie.
Materiály použité na balenie nie sú škodlivé pre životné prostredie, sú 100 % recyklovatel'né a označené príslušným symbolom.
Pozor! Obalový materiál (polyetylénové vrecúška, kúsky polystyrénu a pod.) treba počas rozbal'ovania udržovať mimo dosahu detí.
Po ukončení obdobia užívania nesmie byt tento výrobok likvidovaný prostredníctvom bežného komunálneho odpadu, ale treba ho odovzdat na miesto zberu a recyklácie elektrických a elektronických ariadení.
Informuje o tom symbol umiestnený na výrobku, návode na obsluhu alebo obale.
Materiály použité v zariadení sú vhodné na opätovné využitie v súlade s ich označením. Vďaka širokým možnostiam opätovného využitia materiálov opotrebovaných zariadení významne prispievate k ochrane nášho životného prostredia.
Informácie o príslušnom mieste likvidácie opotrebovaných zariadení Vám poskytne orgán obecnej správy.
Vybavenie sporákov – súhrn:

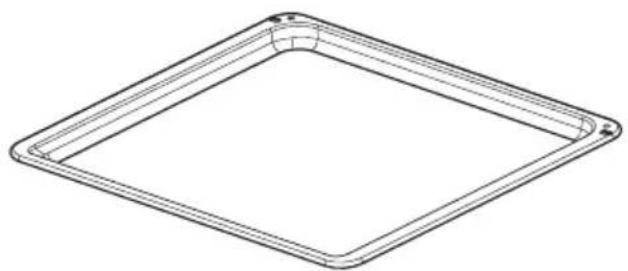

Plech na pečenie /mäsa/*
Teplotná sonda na mäso*
*u niektorých typov
Montáž pečiacej rúry
- Kuchynská miestnosť musí byt' suchá a vzdušná a vybavená správnou ventiláciou, a nastavenie pečiacej rúry musí zaručit' voľný prístup k všetkým prvkom ovládania.
- Pečiaca rúra je vyrobená v triede Y. Dyha vstavaného nábytku a lepidlo k jeho prilepeniu musia byť odolné voči teplote 100°C. Nesplnenie tejto podmienky môže spôsobit’ deformáciu povrchu alebo odlepenie dyhy.

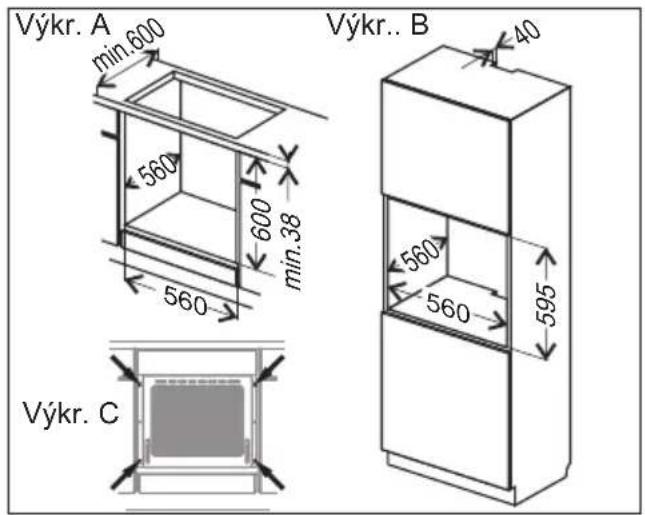

- Pripravte otvor v nábytku v rozmeroch uvedených na výkresoch: A-vstavenie pod doskou, B-vstavenie vysoké.
V prípade existencie v skrinke zadnej steny, je nutné v nej vyrezat'otvor pre elektrické pripojenie.
- Zasuňte pečiacu rúru úplne do otvoru a pred vysunutím ju zabezpečte štyrmi skrutkami (Výkr. C).
Montáž vykonajte pri odpojenom el. prúdu.

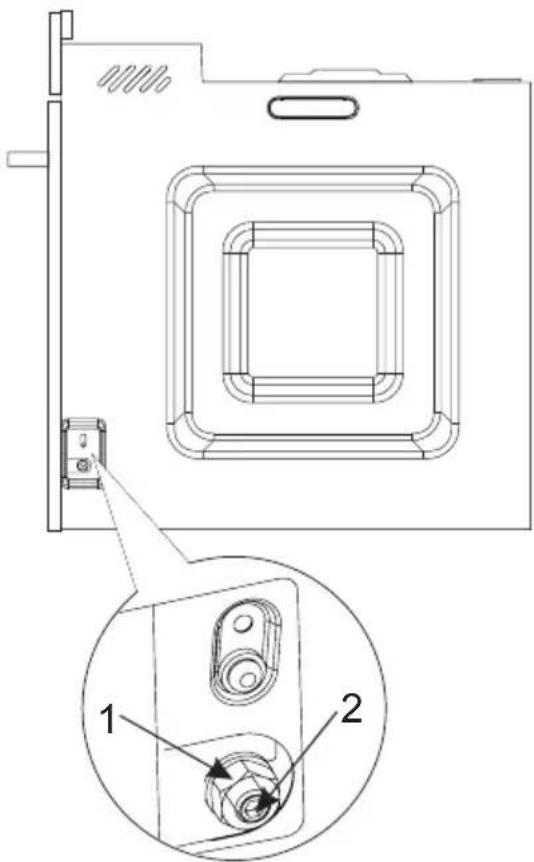

Regulácia polohy dvierok pečiacej rúry
Mechanizmus regulácie umožňuje zmenu výšky osadenia pravej strany dvierok v rozsahu, ktorý vyplýva z jeho konštrukcie. Zmena výšky osadenia dvierok z jednej strany umožňuje nastavenie úrovne dvierok alebo prispôsobenia hrany dvierok a ovládacieho panelu.
Spôsob regulácie.
- Uvolnite maticu [1] plochým klúčom č. 13.
- Imbusovým klúčom č. 4 otáčajte regulačný kolík [2] v rozsahu 180° s cieľom získania správnej polohy dvierok. Polohu je možné regulovat' v rozsahu ± 1,5mm.
- Imbusovým klúčom pridržte regulačný kolík [2], a doskrutkujte kontramaticu [1].
Pripojenie rúry na pečenie k elektrickému rozvodu
Pred pripojením rúry na pečenie k elektrickému rozvodu je potrebné zoznámit' sa s informáciami uvedenými na výrobnom štítku.
- Sporák je továrensky prispôsobený na napájanie striedavým prúdom, jednofázovým (230 V 1N \~ 50 Hz) a vybavený prívodnou šnúrou 3 x 1,5 mm² s dlžkou cca 1,5 m a s ochranným kontaktom.
- Pripájacia zásuvka elektrického rozvodu musí byt' vybavená ochranným kolíkom. Je nutné, aby po umiestnení rúry bola pripájacia zásuvka elektrického rozvodu pre užívatel'a prístupná.
- Pred zapojením sporáka do zásuvky je potrebné skontrolovať, či:
- poistka a elektrický rozvod vydržia záťaž sporáka, obvod napájací zásuvku by mal byť zaistený poistkou min. 16A,
- je elektrický rozvod vybavený účinným uzemňovacím systémom splňajúcim požiadavky platných noriem a predpisov,
- je zásuvka l'ahko dostupná.
Po namontovaní rúry na pečenie musí byt' prístupná zástrčka.
Pozor! Ak sa poškodí neodpojiteľný napájací vodič, mal by byť pre možné ohrozenie vymenený u výrobcu, v špecializovanom opravárenskom podniku alebo kvalifikovaným odborníkom.
Pred prvým zapnutím pečiacej rúry
- odstráňte prvky obalu, očistite komoru pečiacej rúry z prípravkov továrenskej konzervácie,
- vyjmite vybavenie pečiacej rúry a umyte v teplej vode s dodatkom prípravku pre mytie riadu,
- v miestnosti zapnite ventiláciu alebo otvorte okno,
- zohrejte pečiacu rúru (v teplote 250°C, cca 30 min.), odstáňte zašpinenie a dôkladne umyte,(vid' kapitola: Činnost' programátora a ovládanie pečiacej rúry).
Dôležité!
Komoru pečiacej rúry myte iba teplou vodou s dodatkom malého množstvá prípravku pre mytie riadu.
Dôležité!

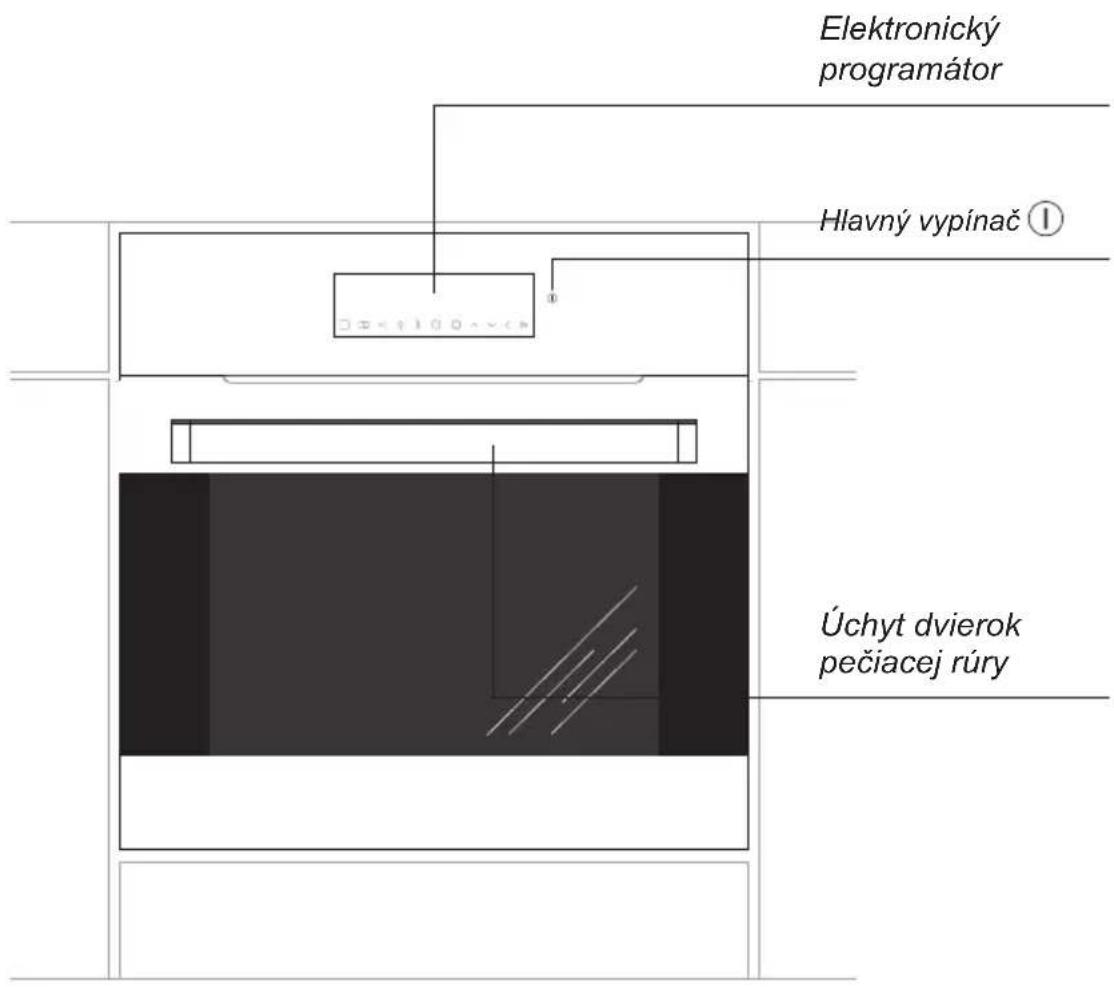

Hlavný vypínač sa nachádza na pravej strane displeja. Činnosť hlavného vypínače nasleduje po dotknutiu skla vo vyznačenom mieste (ukázanie piktogramu) a je signalizované zvukovým signálom zvolenom v menu nastavenia. (Vid' kapitolu: Činnosť programátora a ovládanie pečiacej rúry).
Niektoré modely sú vybavené podsvieteným úchytom dvierok pečiacej rúry. Informácie o vybavení pečiacej rúry v závislosti od modelu sa nachádzajú v tabul'ke v kapitole Charakteristika spotrebiča.
V priebehu práce pečiacej rúry je podsvietenie úchytu zapnuté a fun-guje ako ukazovatel' zvyškového tepla komory pečiacej rúry, tj. zhasína, keď teplota vo vnútri pečiacej rúry sa zníži pod 50°C, zatiaľ čo nad 50°C svieti v závislosti od teploty (čím vyššia teplota vo vnútri pečiacej rúry tým jasnejšie svieti).
Činnost' programátora a ovládanie pečiacej rúry

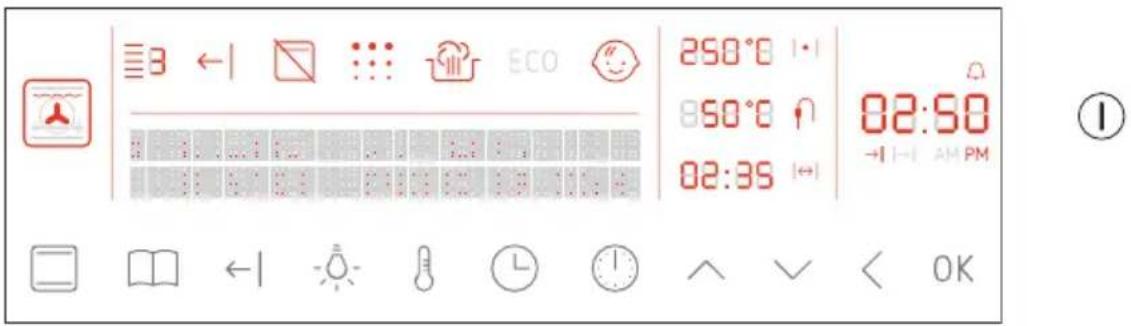

Ovládací panel má 12 dotykových senzorov (bez podsvietenia) označených piktogramami ako na výkrese hore. Každé dotknutie senzora prevádza zvukový signál z bzučiaka (výnimky sú ukázané v podrobnom opise činnosti). Na pravej strane displeja sa nachádza senzor hlavného vypínača ①Dotknutie aktívneho senzora je signalizované zvukom [potvrdenie]. Dotknutí neaktívneho senzora, zvuk [chyba]. Dlhé dotknutie senzora – 3 sekundy – je signalizované zvukom [potvrdenie2].
Bzučiak generuje nasledujúce druhy zvukov:
[on] zvuk zapnutia
[off] zvuk vypnutia
[potvrdenie] dotknutie senzora
[potvrdenie2] dlhé dotknutie senzora
[chyba] dotknutie neaktívneho senzora
[alarm minútky] – maximálny čas trvania 5 min.
[alarm zakončenia rýchleho ohrevu] – maximálny čas trvania 5min.
[alarm zakončenia práce] – maximálny čas trvania 5min.
[alarm otvorených dvierok]
① - hlavný vypínač
← | - zapni / vypni funkciu rýchleho ohrevu pečiacej rúry
- nastavenie funkcie hodín, minútka, čas práce, hodina zakončenia práce
^ - plus / hore [+]
- mínus / dole [-]
- vrát'te [<]
OK - potvrdenie

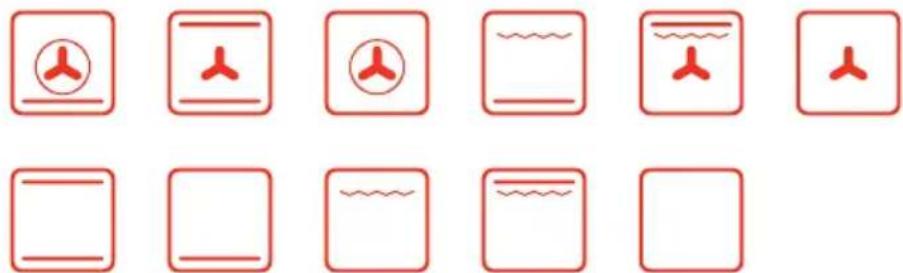

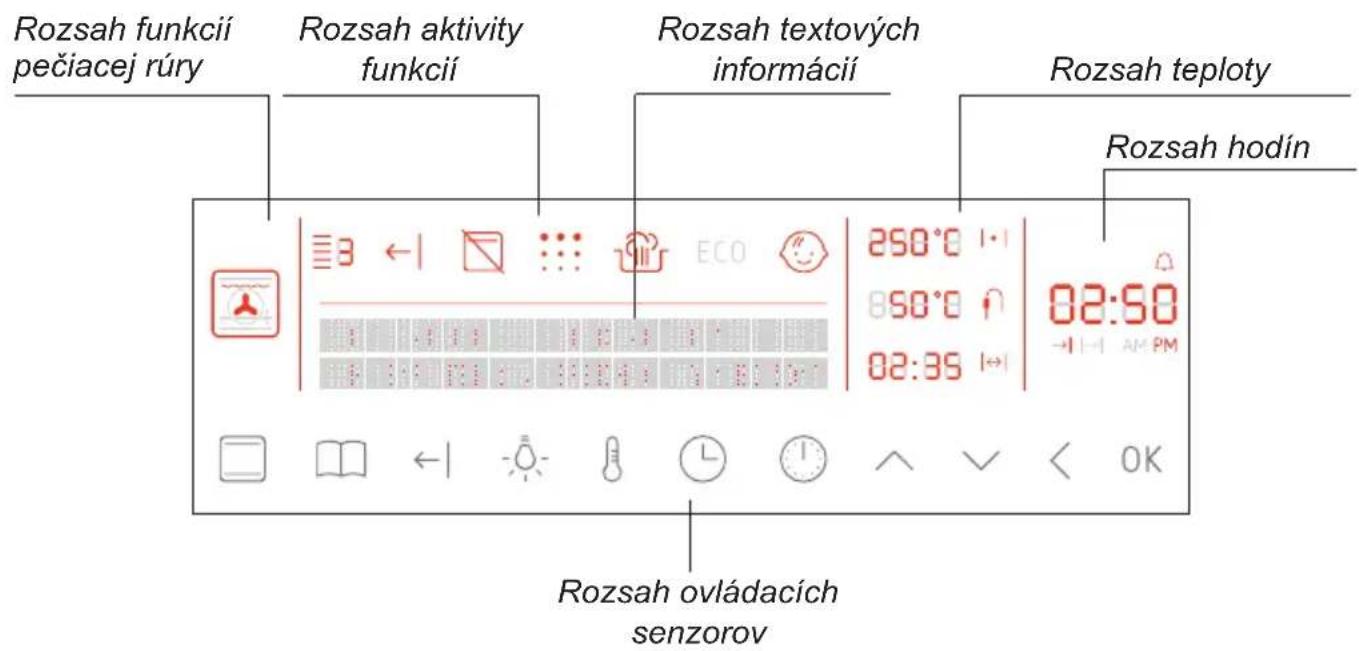

Rozsah funkcií pečiacej rúry
Rozsah ukazujúci zvolenú funkciu pečiacej rúry je podsvietený v nasledujúcich variantoch:
Intenzita svietenia displeja. Podsvietenie závisí od času dňa. V hodinách 5-22 je svietenie intenzívnejšie ako v hodinách 22 – 5. Mimo to je intenzita svietenia podmienená pracovným režimom spotrebiča:
- Nízká intenzita svietenia – v režimu bdenia je možné odčítať indikácie hodín,
- Vysoká intenzita svietenia – v režimu aktivity programátora.
Rozsah aktivity funkcií
Symbol úrovne pečenia....
Symbol aktivity rýchleho ohrevu......
Symbol aktivity blokády dvierok (pečiaca rúra s funkciou pyrolýzy)....
Symbol aktivity funkcie pyrolýzy (pečiaca rúra s funkciou pyrolýzy).....
Čistenie parné......
Symbol aktivity funkcie ECO......
Symbol aktivity rodičovskiej blokády......
Rozsah teploty
Teplota v pečiacej rúre so symbolom aktivity ohrevu......
Teplota tepelné sondy so symbolom aktivity......
Čas do začiatku/zakončenia procesu so symbolom aktivity.
Rozsah hodín
Rozsah obsahuje hodiny systému HH:MM a symboly: AM/PM, minútka, čas trvania, čas zakončenia.

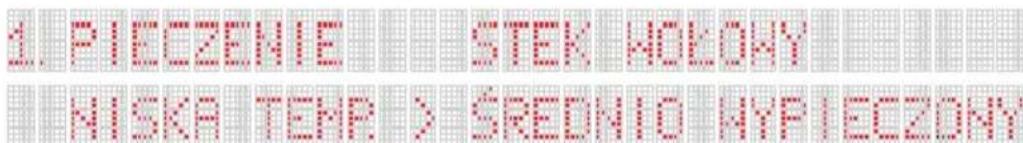

Rozsah textových informácií
Rozsah textových informácií sú 2 línie x 34 znakov umožňujúcich premietanie textových informácií v nasledujúcich jazykových verziách :
anglickej, nemeckej, pol'skej, ruskej, českej, srbskej, litovskej estónskej, lotyšskej, francúzskej, španielskej, tureckej, švédskej, nórskej, fínskej, dánskej, talianskej, holandskej.
Zapnutí programátora a nastavenie času.
Po prvom pripojení spotrebiča k elektrickej sieti programátor prechádza do režimu nastavenia jazyka. Displej je zatemnený mimo rozsah textových informácií. Pôvodne zvoleným jazykom je anglický jazyk. Na l'avej časti textového rozsahu je ukazovaný nápis „Select language“, na pravej – názov zvoleného jazyka. Aktívne sú senzory ^∧ ^∨ a OK. Senzormi a ^∧ je možné menit’ aktuálny jazyk. Po dotknutí senzora OK sa mení aktuálny jazyk na zvolený (nápis „Select language“ sa mení na obdobu v zvolenom jazyku). Po nasledujúcim dotknutí senzora OK programátor prechádza do nastavenia hodín. Dôkladný popis vol’by jazykov v sekcii „nastavenia”.
Po pripojení spotrebiča k elektrickej sieti (alebo po prestávke v napájaní) programátor prechádza do režimu nastavenia aktuálnej hodiny. Na displeji bliká indikácia priebežného času, ostávajúca časť je zatemnená. Aktívne sú senzory ^a a OK. Po dotknutí senzora OK spotrebič prechádza do režimu standby.
Pozor! V prípade prestávky v napájaní všetky nastavené programy, nastavené teploty a minútka sú zrušené. Ak prerušeným programom bolo pyrolytické čistenie (alebo sú dvierka zablokované z iného dôvodu), to pred nastavovaním hodín musí byt' vykona-ná procedúra ochladzovania pečiacej rúry a otvárania dvierok.
Režim bdenia (standby).
V tomto režime je príkon spotrebiča obmedzený do 800mW (mimo dočasnými situáciami spojenými s obsluhou chladenia alebo osvetlenia). Prechod do režimu standby ruší všetky nastavenia funkcií, časov, teplôt, minútky, zvolených programov. Všetky ohrievače sú odpojené. Displej je zhasnutý s výnimkou hodín. Aktívne senzory sú ^b senzory blokády klávesnice: a (dotýkané spolu, dotýkané jednotlivo sú neaktívne). Podsvietenia displeja má zníženú intenzitu. Ak bola v komore pripojená sonda, na displeji svieti symbol! Symbol zhasína po vytiahnutí sondy.
Ak teplota v komore prekračuje 50°C je premietaná teplota komory (plní úlohu ukazovateľa zvyškového tepla) a je zapnutý chladiaci ventilátor. Po znížení teploty do 50°C je ventilátor vypnutý a indikácie teploty komory zhasínajú.
Ak sú dvierka pečiacej rúry otvorené, rozsvieti sa osvetlenie pečiacej rúry. Osvetlenie zhasína v prípade uzatvorenia dvierok alebo automaticky po 10 minútach, ak sú dvierka stále otvorené.
Ak je aktívne blokáda senzorov, to sa svieti symbol 😊. Vtedy jedine aktívne senzory a <dotýkané spolu – slúžia pre odstránenie blokády senzorov.
Prechod z režimu standby do aktívneho režimu spôsobuje vygenerovania zvuku [on]. Prechod z režimu aktívneho do režimu standby spôsobuje vygenerovania zvuku [off]. Dotýkanie neaktívnych senzorov v režime standby nespôsobí vygenerovanie potvrdenia [chyba].
Je to režim, v ktorom je možné zvolit' požadované funkcie, programy, menit' nastavenie. Aktívne sú senzory , a a funkcie aktivované dotknutím 2 senzorov: rodičovská blokáda a nastavenie. Ostávajúce senzory sú aktivované v prípade potreby zmeny nastavenia apod. V prípade nečinnosti užívatel'a (dotýkanie aktívnych senzorov) a nedostatku naprogramovaných akcií (tiež po zakončení všetkých naprogramovaných akcií) programátor prechádza do režimu standby po 60s od poslednej aktivity užívatel'a alebo zakončení poslednej naprogramovanej funkcie (funkcia auto-off). V aktivnom režime podsvietenia displeja pracuje s nominálnou jasnosťou. Svieti sa symbol rámiku na displeji stavu pečiacej rúry. Na displeji je ukazovaná priebežná teplota v pečiacej rúre alebo „--- °C”, ked' je táto teplota nižšia ako 30°C. Ak v pečiacej rúre nie je sonda, elementy displeja odpovedajúce za sondu sú zhasnuté. V opačnom prípade sa svieti symbol a je ukazovaná teplota sondy alebo „--°C” ked' je táto teplota nižšia ako 30°C. Na textovom displeji (ľavá čast') je predstavovaná povzbudenie „Zvol'te funkciu >", znak „>” bliká.
Hodiny.
Dlhé dotknutie senzora spôsobuje prechod do zmeny priebežného času. Nastavované sú sekvenčne 3 parametre: režim premietania času (12H / 24H), hodiny, minúty. - senzory ∧ a √ menia nastavenie; - senzor OK spôsobuje potvrdenie aktuálneho nastavenia a prechod do d'alšieho parametra; - senzor < spôsobuje prechod do predchádzajúceho parametra; - senzor , senzor √ prípade vol'by režimu času (12/24) a chýbajúca reakcia užívateľa po dobu 10 sekúnd spôsobujú výstup bez zmeny zapamätávaných nastavení. Potvrdenie hodnoty minút senzorom OK spôsobuje zapísanie potvrdených nastavení. V prípade režimu 12H je vol'ba jednaká ak pre hodiny 24H, ale pre hodiny 1-12 je premietané „AM”, a pre hodiny 13-24 „PM”. Zmena času je možná len v standby alebo v aktivnom stave, keď nie je zapnutá žiadna funkcia pečiacej rúry ani minútka. V takej situácii dlhé stlačenie senzora generuje zvuk [chyba] a programátor nevchádza do režimu zmeny priebežného času.
Osvetlenie.
Senzor funguje nezávisle na ostávajúcich funkciách, stlačovania senzora nemá vplyv na priebeh ostávajúcich funkcií a nastavení. Senzor nefunguje v režime standby Svetlo v pečiacej rúre sa rozsvecuje:
- po dotknutí senzora 🚙 na 30 sekúnd;
- po dotknutí a pridržaní (3s) senzora do času prechodu do režimu standby,
- po naštartovaní l'ubovolnej funkcie ohrevu alebo hotového programu – na 30 sekund;
- po pripojení a po ukončení fungovania funkcie „rýchly ohrev” – na 30 sekúnd;
- po otvoreniu dvierok – do uzatvorenia dvierok, nie dlhšie ako na 10 minút.
Rozsvietené svetlo je možné zhasnút' v l'ubovoľnom okamihu dotknutím senzory
Chladiaci motor.
Fungovania chladiaceho motora je nezávislé na nastavených funkciách a stavu programátora. Chladiaci motor je zapnutý, pokial' teplota v komore prekračuje 50°C a vypnutý, pokial' teplota klesne pod túto hodnotu.
Symbol termostatu.
Symbol termostatu (vedl'a teploty pečiacej rúry) signalizuje stav práce ohrievačov. Ak je ktorýkol'vek ohrievač napájaný, symbol | • | sa rozsvecuje. Symbol zhasína, ak žiadny z ohrievačov nie je napájaný (napr. keď pečiaca rúra dosiahne plánovanú teplotu a ohrievače sú odpojované do času zníženia teploty).
Funkcie ohrevu.
Po dotknutí senzora □ panel prechádza do menu vol'by funkcie ohrevu. Jednotlivé senzory majú vtedy nasledujúci význam:
- výstup z režimu funkcie ohrevu, zrušenie nastavenia, prechod do programov;
- výstup z režimu funkcie ohrevu, zrušenie nastavenia, prechod do nastavenia hodín;
< – návrat do predchádzajúcej etapy. V prípade prvej etapy – zrušenie nastavenia a návrat do aktívneho režimu.
^, ∨ vol'ba d'alšej (predchádzajúcej) po-zície z menu;
OK – potvrdenie vol'by.
[prestávka v obsluhe 20s] - ak v priebehu vol'by funkcie sa užívatel' po dobu 20 sekúnd nedotkne žiadneho senzora, programátor ruší doterajšie nastavenie a vracia sa do aktívneho režimu.
Na textovom displeji (l'avá strana) sa rozsvieti nápis „Zvol'te funkciu ohrevu >”, znak „>” bliká. Na l'avej strane sú sekvenčne premietané funkcie ohrevu z nižšie uvedeného zoznamu. Štartová pozícia je funkcia „Tepelný obeh”. Pozor: Funkcie s rožnom sa premietajú výlučne v spotrebičoch, v których bude odhalený ražeň. Z troch dostupných funkcií čistenia sa premieta len jedna aktívne – v závislosti od odkrytej pyrolýzy alebo nastavenia v textovom programe.
Súčasne s jednotlivými funkciami sú pre-mietané príslušné piktogramy vo vnútri rá-miku symbolizujúceho komoru pečiacej rúry. Užívateľ volí požadovanú funkciu senzormi ∧ a, a nasledovne ju potvrdzuje senzo-rom OK.
Po potvrdení sa popis zvolenej funkcie presúva z pravej strany displeja na l'avú, pravá strana ostáva prázdna. Na displeji teploty pečiacej rúry začína blikat' implicitná hodnota teploty. Senzormi a je možné modi
fikovat' teplotu a senzorom OK ju potvrdit'.
Ak programátor odhalí prítomnosť sondy, prechádza do nastavenia teploty sondy: Na displeji teploty sondy bliká implicitná hodnota 80°C, k jej zmene a potvrdeniu slúžia senzory , a OK. Pri nedostatku sondy je tento krok vynechaný.
V tom okamihu sa v pečiacej rúre rozsvieti svetlo a aktívne sa stávajú senzory [←a Ostávajúce vykonávacie elementy sú štartované po 5 sekundách od potvrdenia.
Na displeji časovače sa rozsvieti symbol [čas práce ], a displej ukazuje uplynutie času od začiatku ohrevu pečiacej rúry.
Činnosť pečiacej rúry je možné zakončit' (zakončit' prácu ohrievačov a zrušit' všetky nastavenia) v l'ubovoľnom okamihu dotknutím:
senzora ☐ pečiaca rúra prechádza do vol'by hotových programov;
senzora Ⓗ pečiaca rúra prechádza do režimu standby.
Nastavenie časovače spôsobuje zapnutie / vypnutie ohrievačov v závislosti od časových nastavení, ale žiadnym spôsobom neovplyvňuje druh použitej funkcie ohrevu.
Stlačenie senzora funkcie pri aktívnej funkcií ohrevu spôsobuje prechod do vol'by novej funkcie ohrevu, ale bez predchádzajúceho prerušovania priebežného procesu. Ako implicitné hodnoty (typ funkcie, teploty) sú premietané hodnoty priebežného procesu. Nové hodnoty budú zapamätané iba po potvrdení teplôt, ale bez 5 sekundového oneskorenia.
| P.č. | Popis funkcie |
| 1 | konvencionálna |
| 2 | cesto |
| 3 | ražeň |
| 4 | gril |
| 5 | turbo gril |
| 6 | super gril |
| 7 | tepelný obeh |
| 8 | pizza |
| 9 | zružovenie |
| 10 | pripečenie |
| 11 | rozmrazovanie |
| 12 | super ražeň |
| 13 | čistenie* |
* druh čistiacej funkcie závisí od modelu pečiacej rúry
Rýchly ohrev komory pečiacej rúry.
Po zvolení funkcie ohrevu a určení teploty sa aktivuje senzor rýchleho ohrevu. Toto senzor je aktívny do doby, keď komora pečiacej rúry dosiahne plánovanú teplotu.
Po dotknutí senzora sa rozsvieti symbol ohrev ←|Po dosiahnutí nastavenej teploty zhasína symbol ←, svetlo v pečiacej rúre sa na 30s rozsvieti a je emitovaný signál [alarm zakončenia rýchleho ohrevu]. Nasleduje návrat do funkcie ohrevu a pečiaca rúra prechádza do režimu udržovania teploty.
Spolupráca funkcie rýchly ohrev s časovačom.
A) Časovač nastavený pred zapnutím rých-leho ohrevu:
- ak je nastavený len čas trvania programu (poloautomatická práca), rýchly ohrev štartuje okamžite;
- ak je nastavený čas trvanie programu a hodina zakončenia (automatická práca), práca rýchleho ohrevu štartuje v okamihu, v ktorom by sa normálne začala práca bez rýchleho ohrevu, ale symbol ←je premietaný od dotknutia senzora do zakončenia ohrevu.
Zapnutie funkcie ohrevu neovplyvňuje na- programované časy práce.
B) Senzor ☐dotknutý v priebehu trvania rýchleho ohrevu – rýchly ohrev je zastavený do času zakončenia nastavenia časovača. Po nastavení časovače funkcia pracuje takisto ako v bode A).
Ak bola tepelná sonda vložená do zásuvky pred zvolením funkcie ohrevu, nastavenie teploty tepelnej sondy sa vykonáva ihned' po nastavení pečiacej rúry.
Tepelnú sondu je možné vložit do zásuvky v l'ubovoľnom okamihu. Spôsobuje to rozsvietenie symbolu na blikanie na displeji teploty sondy implicitnej hodnoty 80°C.
Teplotu je možné menit' senzormi ∧ a ∨, a potvrdzuje sa ju senzorom OK.
Do času potvrdenia teploty tepelnej sondy pečiaca rúra pracuje podľa doterajších nastavení (ak užívatel’ vyberie teplotnú sondu pred potvrdením teploty, pečiaca rúra sa vráti do predchádzajúceho pracovného režimu). Aktivácia tepelnej sondy nemení nastavenie teploty pečiacej rúry.
Po potvrdeniu teploty tepelnej sondy pečiaca rúra udržuje nastavenú teplotu pečiacej rúry ne dlhšie ako do okamihu dosiahnutia senzorom plánovanej teploty sondy. Nasledovne je ohrev vypnutý a je emitovaný zvuk [alarm zakončenie práce].
V prípade súčasného použitia tepelnej sondy a časovača, pečiaca rúra pracuje do dosiahnutia prvej splnenej podmienky ukončenia: do dosiahnutia plánovanej teploty tepelnej sondy alebo do vyčerpania nastaveného limitu času.
Teploty pre tepelné sondy
| Druh mäsa Teplota | [°C] |
| Bravčové 85 - 90 | |
| Hovädzie 80 - 85 | |
| Tel'acie 75 - 80 | |
| Jahňacie 80 - 85 | |
| Zverina 80 - 85 |
Pozor! Používajte výlučne sondu mäsa, ktorá je vybavením pečiacej rúry.
Zmena nastavení teploty v priebehu práce pečiacej rúry.
V priebehu práce pečiacej rúry sa na displejoch teploty pečiacej rúry a sondy (pokial' je) sa premietajú nastavené teploty. Jednorazové stlačenie senzora spôsobuje pre-mietanie po dobu 5 sekúnd aktuálnej teploty komory a sondy. Ďalšie stlačenie senzora spôsobuje prechod do nastavenia teploty pečiacej rúry, tretí – do nastavenia teploty sondy (pokial' je).
Teplota sa mení senzormi a Dotknutie OK spôsobuje zapamätanie nastavenej teploty, dotknutie <- návrat pečenia pri skôr nastavenej teplote.
Časovač.
Funkcie časovače sú dostupné pod senzorom programátor je vybavený minútkou, ktorá pracuje nezávisle na iných nastaveniach. Okrem toho je možné nastavenie času práce pečiacej rúry (poloautomatická práca) alebo nastavenie času práce a one-skorenia štartu (automatická práca). Funkcie sú dostupné v poradí minútka->čas práca->čas zakončenia, d'alšími dotknutiami senzora
Minútka.
Minútka odpočítava čas spät'. Po zakončení odpočítavania je emitovaný [alarm minútky]. Minútka funguje nezávisle na iných funkciách, použitie minútky v hotovom programu neovplyvňuje priebeh programu.
Pre nastavenie minútky dotknite senzor ⚙️. Na displeji hodín začne blikat' symbol minútka a hodnota 0:00 (alebo skôr nastavená hodnota minútky) na mieste hodín. Senzormi ∧ i √sa mení nastavenie, senzor < alebo 5 sekundová nečinnost' spôsobujú výstup bez zmeny nastavenia minútky a senzor spôsobuje potvrdenie aktuálnej hodnoty nastavenia minútky.
Po dotknutí 📍 symbol minútky svieti signalizujúc činnosť minútky, a displej opätovne ukazuje aktuálny čas.
Modifikácia nastavenia minútky sa vykonáva analogickým spôsobom (namiesto 0:00 je ukazovaná priebežná hodnota ostávajúca do alarmu). Pre vypnutie minútky, nastavte hodnotu „0:00” – po potvrdeniu tej hodnoty symbol 📋 zhasína a minútka sa vypína. Jednorazové dotknutie senzora 🌐 slúži pre náhl'ad aktuálnej hodnoty času ostávajúceho do alarmu.
Alarm minútky sa ruší dotknutím ľubovolného senzora. Maximálne nastavenie času minútky sú 2 hodiny.
Poloautomatická práca.
Poloautomatická práca spočíva na nastavenie času po ktorom sa spotrebič automaticky vypne. Možný čas vypnutí činí od 1 minúty do 10 hodín.
Pre nastavenie času práce, dotknite 2x senzor (Prvé dotknutie aktivuje minútku, d'alšie prechádza do nastavenia času, po ktorom sa pečiaca rúra automaticky vypne). Na displeji hodín bliká symbol a ukázani „0:00” (alebo ukázani priebežného času do vypnutia pečiacej rúry, ak bola funkcia už skôr aktívna). Senzory a menia hodnotu nastavenia, senzor alebo 5 sekundová nečinnost spôsobuje výstup bez zmeny aktualnych nastavení a senzor spôsobuje potvrdenie aktuálneho nastavenia času automatického vypnutia a štart odpočítavania. Symbol sa trvale rozsvieti. Na displeji po dobu 5 sekúnd bliká symbol a hodina ukončenia ohrevu, a nasledovne symbol zhasína a je ukázaný priebežný čas.
Časovač a funkciu ohrevu je možné nastavovat' nezávisle, funkciu ohrevu je také možné menit' v priebehu práce časovače. Časovač bude odpočítavať naprogramovaný čas bez ohľadu na to, či je akákol'vek funkcia ohrevu aktívna alebo nie. Taktiež rýchly ohrev neovplyvňuje započítavanie času časovačom.
Po odpočítaní vyznačeného času je emitovaný zvuk [alarm zakončení práce]. Všetky ohrievacie elementy sú rozpojené. Alarm je možné zrušit' 2 spôsobmi:
- jednorazovým stlačením l'ubovolného senzora sa zrušia všetky nastavenia funkcií, teplôt a spôsobí rozsvietenie svetla na 30 sekúnd;
- dvojnásobným dotknutím senzora ⚠ sa spôsobí prechod do režimu nastavovania času práce- vtedy je možné pokračovať
v pečení na zapamätaných parametroch funkcie ohrevu a teplôt prostredníctvom opätovne nastaveného času.
Automatická práce.
Automatická práca spočíva na takom nastavení programátora, aby sa pečiaca rúra zapla s oneskorením a ukončila proces v nastavenej hodine.
Pre nastavenie automatickej práce, na začiatku nastavte požadovaný čas ohrevu (ako v poloautomatickej práci). Po potvrdenia času práce senzorom ,symbol | sa rozsvecuje natrvalo, a symbol začína blikat' – na displeji bliká čas ukončenia ohrevu (vypočítaný ako priebežný čas + nastavený čas trvania). V priebehu 5 sekúnd dotknite senzor spôsobujúc zmenu času ukončenia. Dalšie zmeny sa realizujú štandardne senzormi ∧, √ senzory <, ⏻ a 5 sekundová nečinnost' spôsobujú návrat bez zmeny nastavenia a senzor OK potvrdzuje čas zakončenia. Po potvrdeniu času ukončenia sa symbol →1 a rozsvecujú natrvalo, a na hodinách je opätovne ukazovaný priebežný čas.
V priebehu odpočítavania do zahájenia ohrevu sú rozsvietené symboly W okamihu zahájení ohrevu symbol zhasína, a časovač d'alej plní úlohu, ako pri polo-automatickej práci.
Náhl'ad a modifikácia nastavených časov je možná po dotknutí senzora Dotknutie senzora prvýkrát spôsobuje prechod do minútky, druhýkrát – do nastavenia času práce a tretíkrát– do nastavenia času zakončenia. Zmena nastavenia času práce na 0 spôsobuje súčasné zrušenie času práce a času ukončenia.
Čas ukončenia je možné modifikovat' v roz- sahu od (priebežný čas + pracovného času + 1 minúta) do (priebežný čas + pracovný čas + 10 hodín). Pracovný čas (pri nastave
Programátor v priebehu práce sčíta čas pečenia. Aktuálne sčítaný čas pečenia je premietaný na teplotnom displeji v najnižšej línii spolu so symbolom [čas práce ]. Sčítaný čas je rušený v okamihu prechodu spotrebiča do režimu standby.
V prípade časovej práce (hotové programy alebo nastavený časovač) na displeji je ukazovaný čas do d'alšej etapy (bez symbolu |↔|), tj. príslušný čas do začiatku alebo zakončenia ohrevu. Displej je možné prepojit do režimu premietania sčítaného času dotýkajúc senzor ③ sekundy. Opätovné 3sekundové dotknutie tohto senzora spôsobuje návrat do predchádzajúceho stavu.
Rodičovská blokáda.
Rodičovská blokáda má za úkol znemožnit' det'om zmenu nastavenia pečiacej rúry. Po aktivácii blokády pečiaca rúra prestáva reagovať na všetky vstupné signály s výnimkou deblokujúcou kombinácie.
V ľubovol'nom okamihu práca je možné akti-vovať rodičovskú blokádu (blokádu klávesni-ce). Blokáda sa aktivuje súčasným dotknutím a <a deaktivuje súčasným dotknutím -a <. Aktívna blokáda je signalizovaná symbolom 😊 na displeji.
Pri aktívnej blokáde sú všetky senzory neaktívne (ich dotknutie vyvoláva signál [chyba]), tiež jednotlivo dotýkané senzory a < Jediné výnimky sú:
- spoločné dotknutie senzorov a , ktoré deaktivuje blokádu; - dotknutie senzora I , ktoré spôsobuje pre chod do režimu standby.
Ak je pečiaca rúra v režime standby a má aktivnu blokádu, to tiež senzor je neaktívny.
Dvierka.
V priebehu pracovného času dvierka pečia-cej rúry musia byť uzatvorené.
Ak programátor odhalí otvorené dvierka v priebehu fungovania funkcie ohrevu (alebo hotových programov), vykonávací elementy pečiacej rúry budú rozpojené a osvetlenia zapnuté. Ak tento stav trvá dlhšie ako 30 sekúnd, programátor emituje signál [alarm otvorených dvierok]. Alarm je možné zrušit' dotýkajúc l'ubovoľný senzor alebo uzatvore-ním dvierok. Otvorenie dvierok nemá vplyv na hodnoty nastavenia teploty a časovače, ale ak sú dvierka otvorená dlhšie ako 10 minút, programátor ruší všetky nastavenia a vracia sa do aktívneho režimu.
Obmedzenie času prevádzky.
Ak pečiaca rúra pracuje na l'ubovoľnej funkcii ohrevu špecificky dlhé časové obdobie to programátor pre bezpečnosť zakončí prácu pečiacej rúry po dobe ustálenej v súlade s nižšie uvedeným príkladom. Po ukončené funkcie ohrevu pečiaca rúra prechádza do režimu standby.
Príklad. Ak teplota v komore pečiacej rúry činí 200°C to odpojenie elektrických elementov sa uskutoční po cca 3 hodinách práce pečiacej rúry. Pri teplote 100°C po cca 10 hodinách.
Je to zabezpečenie pečiacej rúry pred prehriatím.
Prednastavené programy.
Hotové programy obsahujú preddefinované nastavenia funkcií ohrevu, teplôt, časovačov, ohriatia prispôsobené pre konkrétne použitia. Po naštartovaniu hotového programu je možné modifikovat' jeho nastavenie (ako teploty, tak aj času), ale po takej modifikácii program prestáva byt' „hotovým programom" a stáva sa obyčajnou funkciou ohrevu s nastaveniami teplôt, časov atd. Nastavení minútky nie je traktované ako modifikácie hotového programu– je to úplne nezávislá funkcia.
Pohyb po menu je nasledujúci:
^, ∨ zmena zvolenej pozície (všetky menu sú spletené, po poslednej pozícii programátor sa vracia do prvej);
OK – potvrdenie vol'by.
- zrušenie nastavenia a návrat do hlavného menu programu
□ – zrušení nastavení a prechod do menu vol'by funkce ohrevu; - výstup z režimu funkcie ohrevu, zrušenie nastavenia, prechod do nastavenia hodín;
< – návrat do predchádzajúcej etapy. V prípade prvej etapy – zrušenie nastavenia a návrat do aktívneho režimu.
[prestávka v obsluhe 20s] - ak v priebehu vol'by užívatel' po dobu 20 sekúnd nestlačí žiadny senzor, programátor ruší doterajšie nastavenie a vracia sa do aktívneho režimu.
Vol'ba hotového programu.
Pre vykonanie hotového programu, dotknite senzor. Aktuálne nastavenie pečiacej rúry budú vtedy zrušené, ohrievače odpojené a programátor prejde do režimu vol'by hotového programu.
Na l'avej strane oblasti textových informácií bude premietnutá správa „Zvol'te skupinu programov >”, znak „>” bliká. Na pravej strane sú premietané opisy dostupných skupín
programov:
Mäso;
Hydina;
Pizza;
Mrazené výrobky;
Cesto;
Pečenie v nízkej teplote;
Doplnkové programy.
Po potvrdeniu vol'by skupiny programov sa opis zvolenej skupiny presúva z pravej strany oblasti textových informácií na l'avú.
Znak „>” nad'alej bliká. Na pravej strane sú premietané jednotlivé hotové programy pri-písané do skupín v súlade so zoznamom hotových programov.
Po potvrdenie vol'by programu opis zvoleného programu sa presúva na l'avú stranu oblasti.
Nastavovanie parametrov.
Ak bol zvolený program bez tepelnej sondy, a tepelná sonda je vložená do zásuvky, programátor premieta na pravej strane textovej oblasti pokyn „Odstrán tepelnú sondu“. programátor čaká na vytiahnutie tepelnej sondy zo zásuvky 1 minútu. Ak po tejto dobe tepelná sonda ostáva v zásuvke, program ruší všetky nastavenia a vracia sa do aktívneho režimu. Ak užívatel’ odstránil tepelnú sondu v dobe 1 minúty, program ruší nápis „Odstrán tepelnú sondu” a prechádza d’alej. Ak bol zvolený program s tepelnou sondou, a sonda nie je v zásuvke, programátor na pravej strane premieta nápis „Vlož tepelnú sondu alebo zvoľ hmotnost”. Ak užívatel’ vloží tepelnú sondu nápis sa stratí a programátor prechádza k d’alším krokom. Ak užívatel’ dotkne senzor /alebo , nápis na pravej strane na hornej línii sa mení na „zvoľ hmotnost’ a stlač OK” a d’alšie kroky pokračujú ako pre programy s nastavovaním hmotnosti. Ak v priebehu 1 minúty užívatel’ nedotkne senzora ani nevloží tepelnú sondu, programátor sa vracia do aktívneho režimu.
Ak bol zvolený program s nastavovaním hmotnosti (napr. kurča), programátor na pravej strane na hornej línii premieta nápis „zvol’ hmotnosť a stlač OK”, a na dolnej línii sú prezentované hmotnosti v súlade so zo-znamom programov pre verziu bez sondy. Hmotnosť je premietaná v kg, v súlade s formátom pripísaným k danému jazyku. Ak uží-vatel’ v priebehu 1 minúty nezvolí hmotnosť, program sa vracia do aktívneho režimu.
Naštartovanie programu bez ohrevu.
Po zapísaniu užívatel'om všetkých parametrov, na pravej strane obrazovky sa ukáže nápis „Stlač OK pre naštartovanie programu”. Program čaká 1 minútu na stlačenie OK, v opačnom prípade ruší nastavenie a vracia sa do aktívneho režimu.
Po stlačení OK programátor nastavuje teploty, funkcie ohrevu a časy časovača v súlade so zoznamom hotových programov a začína pečenie. Nápis „Stlač OK...” je nahradený „Program trvá”.
Naštartovanie programu s ohrevom.
Po zapísaní užívatel'om všetkých parametrov, na pravej strane obrazovky sa ukazuje nápis „Stlač OK pre zahriatie pečiacej rúry”. Program čaká 1 minútu na stlačenie OK, v opačnom prípade ruší nastavenie a vracia sa do aktívneho režimu.
Po stlačení OK programátor nastavuje tep- loty a funkciu ohrevu, a aktivuje funkciu rýchleho zahriatia (mení nastavenie funkcie ohrevu na zahriatie a rozsvecuje symbol ← ) a mení nápis na pravej strane textového okna na „Ohrev pečiacej rúry”).
Po dosiahnutí nastavenej teploty (v súlade s údajmi z hotového programu) programátor mení systém ohrievačov na zapísaný v údajoch hotového programu a prechádza do režimu udržania teploty. Symbol ← bliká, programátor emituje zvuk [alarm zakončení rýchleho ohrevu]. Na pravej strane texto
vé časti displeja sa ukazuje nápis: „rúra je zahriata, vložte jedlo a stlačte OK“ Pečiaca rúra čaká na stlačenie OK do 1 minúty a nasledovne prechádza do aktívneho režimu. Po stlačení OK prepisuje časové nastavenie do časovača (čas trvania pečenia nastavený v hotovom programe s ohrevom je počítaný od okamihu stlačení OK na rozohriatej pečiacej rúre), sa mení nápis na pravej strane displeja na „Program trvá”, mizne symbol rýchleho ohrevu.
Ukončenie programu.
Po uplynutí nastaveného času je aktivovaný signál [alarm zakončení práca], mizne nápi-sy na textové časti displeja. Alarm je možné vypnút dotknutím l'ubovoľného senzora. Ak užívatel' stíšil alarm senzorom, to pečia-ca rúra prechádza do režimu nastavenia času trvania pečenia a umožňuje pokra-čovanie práce na tých istých nastaveniach teploty a funkcií (nebude to už ale hotový program, len pokračovanie na tých istých parametroch). Ak bol do stíšenia použitý iný senzor, pečiaca rúra prechádza do aktívne-ho režimu.
Čistiace programy.
Čistiace programy sa nachádzajú v menu „Funkcie ohrevu“, ale ich spôsob práce je podobný do hotových programov. Pre užíva-tel'a je dostupný len jeden čistiaci program, pričom je vol'ba nasledujúca:
- v prípade odhalenia parného a pyrolytického modulu je aktívny program pyrolýzy.
- v prípade odhalenia konvenčného modulu je aktívny program čistenia.
Čistenie.
Program pracuje ako hotový program s nastaveniami: teplota 90°C, ohrievač horný + dolný, čas trvania = 30 minút, bez ohrevu. V priebehu práce programu sa rozsvieti symbol čistenia
Rozdiely sú nasledujúce: po zvolení programu, namiesto „Stlač OK pre štart programu” na celom textovom displeji (spolu l'avé a pravé pole) je ukazovaný nápis „Nalej 0,5 litru vody. Stlač OK pre štart”.
Pre pečiace rúry s emailom Aqualytic (písmena Qa v označení typu pečiacej rúry).
Na podlahu komory pečiacej rúry nalejte 0,5 l vody.
Pre pečiacu rúru s emailom štandard (písmeno Q v označení typu pečiacej rúry).
Plech na pečivo vložte do pečiacej rúry na najnižšiu úroveň a nalejte do neho 0,25 l vody.
V priebehu programu je premietaný nápis „Trvá čistenie”.
Program je možné modifikovat' a menit' ako každý hotový program, vtedy prestáva byt špeciálnym programom a prechádza do práce ako obyčajná funkcia ohrevu s nastavením časovača.
Pyrolýza.
Program Pyrolýza je špeciálnym progra
mom s dodatočnými požiadavkami. Po zvolení pyrolýzy na celom textovom displeji je ukazovaná správa „Odstráň všetky elementy z komory, a stlač OK”.
Program čaká do 10 minút na potvrdenie užívateľa.
Po potvrdení je na l'avej strane premietaná správa: „Zvol' čas trvania pyrolýzy”, a na pravej možné hodnoty k vol'be: „90 minút”, „120 minút” alebo „150 minút”. Hodnoty sa menia ako hmotnosti v hotových programoch.
Po potvrdení času trvania programátor kontroluje stav dvierok. Ak sú dvierka otvorené premieta sa správa „Zavri dvierka pečiacej rúry a stlač OK pre štart”. Ak sú dvierka zatvorené, premieta sa správa: „Stlač OK pre štart proces pyrolýzy”. Program čaká do 10 minút na zatvorenie dvierok a potvrdenie užívateľa – k štartu pyrolýzy je nevyhnutné splnenie oboch podmienok – uzatvorenia dvierok a „OK”.
Po potvrdení užívatel'om sa začína proces pyrolýzy: blokované sú dvierka, rozsvieti sa symbol :a symbol blokády dvierok , pracuje ohrievač grila + ohrievač dolný, nastavenie teploty 480°C, je zapínaná II. rýchlost' chladiaceho ventilátora. Faktické nastavenie teploty činí 465°C, ohrievač dolný pracuje v cyklu s prestávkami. Na displeji je ukazovaná správa „Pozor! Trvá pyrolýza!” 30 minút pred koncom nastaveného času sú ohrievače odpojované, nastavení teploty sa mení na „---°C” a správa na displeji sa mení na „Trvá chladenie”.
V priebehu schladzovania programátor hodnotí rýchlost' chladenia a priebežne aktualizuje ukazovaný čas trvania a hodinu zakončenia.
Po odblokovaní dvierok sa ventilátor vracia do práce na l. rýchlosti a program sa končí podobne ako hotové programy.
V prípade pyrolýzy nie je možná zmena na- stavenia v priebehu trvania programu ani pokračovanie programu na tých istých nastaveniach. Po zrušení alarmu programátor vždy prechádza do aktivneho režimu. Jediný spôsob prerušenia pyrolýzy je použitie senzora ①
V prípade prerušenia pyrolýzy v dôsledku zániku napätia, programátor prechádza do režimu schladzovania a nasledovne otvárania dvierok – ako v priebehu posledných 30 minút normálneho programu.
V prípade prerušenia pyrolýzy senzorom ① sa pečiaca rúra nevypína, len prechádza do režimu schladzovania a otvárania dvierok ako vyššie. Po odblokovaní dvierok pečiaca rúra prechádza do režimu standby.
Ak v priebehu štartovania pyrolýzy (po potvrdeniu OK) užívatel' otvorí dvierka skôr, ako budú zablokované, programátor na to zareaguje signálom [alarm otvorených dvierok], ruší program pyrolýzy a prechádza do režimu odblokovania dvierok (ako vyššie).
Nastavení.
Do menu konfigurácie sa prechádza po súčasnom dotknutí senzorov 📋. Vstup do menu konfigurácie je možný len v aktívnom režimu.
Pohyb po menu je nasledujúci:
^, ✕ zmena zvolenej pozície (všetky menu sú spletené, po poslednej pozícii programátor sa vracia do prvej);
OK – potvrdenie vol'by.
☐ – výstup (zrušenie nepotvrdených nastavení) a prechod do menu programy;
☐ – výstup a prechod do menu funkcie ohrevu;
- výstup a prechod do nastavenia hodín;
< – návrat do predchádzajúcej etapy. V prípade prvej etapy – zrušenie nastavenia a návrat do aktívneho režimu.
[prestávka v obsluhe 20s] - ak v priebehu vol'by užívatel' po dobu 20 sekúnd nestlačí žiadny senzor, programátor ruší doterajšie nastavenie a vracia sa do aktívneho režimu.
Na l'avej strane textového okna sa ukazuje správa „Zvol' jazyk”. Na pravej strane je premietaný zoznam jazykov, pričom ako implicitný je premietaný aktuálny jazyk.
Senzormi, ^s mení jazyk. Po dotknutí OK jazyk nápisu „Zvol’ jazyk” sa mení v sú-lade s vol’bou užívatel’a, a nižšie sa ukazuje nápis „Potvrd’ vol’bu
pisu „Potvrd’ vol’bu
2. Osvetlenie.
Na l'avej strane textového okna sa ukazu-je správa „Zvol' režim práce osvetlenia". Na pravej strane sa ukazuje jedna z dvoch možných volieb: „nepretržitá práca" a „práca ECO". Implicitná hodnota je priebežne nastavená, továrenskou hodnotou: „práca ECO". Dotknutí OK spôsobuje zapamätanie aktuálnej hodnoty a návrat do menu nastavenia.
Opis obsiahnutý v špecifikácii obsahuje prácu osvetlenia v režime ECO. V prípade nastavenia nepretržitej práce, je osvetlenie zapnuté:
- po celú dobu otvorenia dvierok;
- po celú dobu pečenia.
3. ECO
Na l'avej strane textového okna sa ukazu-je správa „Zvol' režim práca pečiacej rúry”. Na pravej strane sa ukazuje jedna z dvoch možných volieb: „štandardná práca” a „práca ECO”. Implicitná hodnota je priebežne nastavená, továrenskou hodnotou: „práca ECO”. Dotknutí OK spôsobuje zapamätanie aktuálnej hodnoty a návrat do menu nastavenia.
Opis obsiahnutý v špecifikácii obsahuje prácu pečiacej rúry v štandardnom režime. Režim ECO má vplyv na prácu pečiacej rúry v hotových programoch, pri nastavenom časovači alebo aktívnej sonde.
V prípade časovača, ak nastavený čas práce prekračuje 25 minút, ohrievače pečiacej rúry a ventilátor tepelný obehu sú odpojované na 5 minút pred plánovaným zakončením
ohrevu a alarmom.
V prípade sondy, ohrievače odpojované sú na 2° pod nastavenou hodnotou teploty. Ak v priebehu 2 minút sa teplota automaticky nezvýši, indikácie sondy bude zvýšená o 1° (do hodnoty nastavenej – 1°). Ak v priebehu d'alších 3 minút teplota nepríde do nastave- nej, indikácia bude opätovne zvýšená o 1° a súčasne nasleduje zakončenie programu so sondou (pečiaca rúra sa chová tak, akoby teplota sondy dosiahla príslušnú hodnotu).
4. Jasnost' displeja.
Na l'avej strane textového okna sa ukazu-je správa „Zvol' režim práca displeja". Na pravej strane sa ukazuje jedna z troch možných volieb: „režim aktívny", režim standby", „režim nočný". Po potvrdení vol'by na l'avej strane sa ukazuje správa „Nastav jasnost' v aktívnom režime" (alebo príslušne „... v režime standby", „... v režime nočnom"). Na pravej strane je ukázaná teraz nastavená jasnosť displeja pre daný režim vo formáte „100%”. Hodnota podsvietenia sa mení senzormi ,, po potvrdení OK alebo vrátení senzorom <program sa vracia do podmenu vol'by režimu displeja.
V priebehu nastavenia jasnosti, podsvietenia pracuje s hodnotou premietania na obrazovke.
Implicitné hodnoty pre režimy aktívneho nočného /standby/ to 80%, 45%, 30%.
5. Jasnost' úchytu.
Pozície menu sa premieta len v prípade od-halení prítomnosti podsvieteného úchytu. Na l'avej strane textového okna sa ukazuje správa „Nastav jasnost’ úchytu”. Na pravej strane je ukázaná teraz nastavená jasnost’ displeja pre daný režim vo formáte „100%”. Hodnota podsvietenia sa mení senzormi
^ po potvrdení OK alebo vrátení senzorom < program sa vracia do menu.
V menu Servis nie je možné nastavit žiadne parametre. Parametre sa prehliadajú senzormi ^, návrat nasleduje po dotknutí OK alebo <. Zoznam parametrov:
- SERVIS: verzia programu panelu:
- SERVIS: verzia programu modulu:
- SERVIS: aktuálna chyba:
- SERVIS: predchádzajúca chyba:
Zoznam premietaných chýb:
7. Továrenské nastavovanie.
Po zvolení na textové obrazovke sa ukazuje správa: „Vrátiť továrenské nastavenie?”. Dotknutie OK spôsobuje navrátenie továrenských nastavení a návrat do menu nastavenia, senzor <spôsobuje návrat bez zmeny nastavenia, a senzory , sú neaktívne.
Návrat do továrenských nastavení tiež ruší všetky aktuálne nastavenie programov, minútky, časovače, sčítanie času práce.
Proces grilovania nasleduje v dôsledku činnosti na pokrm infračerveného žiarenia, emitovaného rozžiareným ohrievacím tele-som grilu.
Pre zapnutie grilu:
- zvol'te jednu z funkcií ohrevu ,
- vyhrievajte pečiacu rúru po dobu cca 5 minút (pri zatvorených dvierkach pečiacej rúry).
- vložte do pečiacej rúry plech s pokrmom na príslušnú pracovnú úroveň, a v prípade grilovanie na rošte umiestite na bezprostredne nižšej úrovni (pod roštom) plech na stekajúci tuk,
- uzatvorte dvierka pečiacej rúry.
Pozor!
Grilujte pri zatvorených dvierkach pečiacej rúry.
Pokiaľ je používaný gril, dostupné časti môžu byť horúce.
Odporúča sa nedopúšt'at' deti k pečiacej rúre.
Pokrmy z cesta
- odporúča sa pečenie pokrmov z cesta na plechoch, ktoré sú továrenským príslušenstvom sporáka,
- pokrmy z cesta je možné piečť i v predávaných formách a na plechoch, ktoré treba vložiť na sušiacu mriežku, na pečenie odporúčame plechy čiernej farby, ktoré lepšie prenášajú teplo a skracujú čas pečenia,
- v prípade využitia konvenčného ohrevu (horné + dolné vyhrievacie teleso) neodporúčame použitie foriem a plechov so svetlým a lesklým povrchom, použitie foriem tohto typu môže spôsobovat' nedopečenie spodku cesta,
- v prípade využitia funkcie horúci vzduch nie je nutné vstupné predhriatie komory rúry, pri ostatných spôsoboch ohrevu treba pred vložením pokrmu komoru rúry rozohriat',
- pred vybratím pokrmu z rúry treba skontrolovať kvalitu upečenia pomocou drevenej špajle (pri správnom upečení by po pichnutí do cesta mala špajľa zostat’ suchá a čistá),
- po vypnutí rúry na pečenie je vhodné ponechat' v nej pokrm ešte asi 5 minút,
- teploty pečenia pokrmov pri využití funkcie horúci vzduch sú spravidla o 20 – 30 stupňov nižšie v porovnaní s konvenčným pečením (pri použití horného a dolného vyhrievacieho telesa),
- parametre pečenia uvedené v tabul'ke 1 a sú orientačné a dajú sa upravovat' vzhľadom na vlastné skúsenosti a kuchárske zvyklosti,
- ak sa informácie uvádzané v kuchárskych knihách značne líšia od hodnôt uvedených v návode na obsluhu sporáka, prosíme, riad'te sa pokynmi návodu.
Pečenie mäsa
- v rúre by mali byt' pripravované porcie mäsa väčšie než 1 kg, menšie kúsky odporúčame upravovať na plynových horákoch sporáka,
- na pečenie odporúčame používať žiaruvzdorné nádoby, i rukoväte týchto nádob musia byť odolné proti pôsobeniu vysokej teploty,
- pri pečení na mriežke na sušenie alebo na rošte odporúčame umiestnit' na najnižšiu úroveň plech na pečenie s malým množstvom vody,
- odporúčame najmenej raz, v polovici času pečenia, obrátit' mäso na druhú stranu, počas pečenia je tiež potrebné občas podlievať mäso šťavou (výpekom) vznikajúcim pri pečení, alebo horúcou slanou vodou, mäso sa nesmie podlievať studenou vodou.
Starostlivost' užívatel'a o priebežné udržovanie pečiacej rúry v čistote a jeho odpovedajúca konzervácia, významne ovplyvňujú predlženie obdobia jej bezporuchovej práce.
Pred zahájením čistenia pečiacu rúru vypnite. činnosti čistenia začnite až po vychladnutí pečia-cej rúry.
- Pečiacu rúra čistite po každom použití. Pri čistení pečiacej rúry zapnite osvetlenie, umožňujúce získanie lepšej viditel'nosti pracovného priestoru.
- Komoru pečiacej rúry myte iba teplou vodou s dodatkom malého množstvá prípravkov pre mytie riadu.
- Parné čistenie
Spôsob zaobchádzania je popísaný v kapitole Fungovanie programátora a ovládanie pečiacej rúry.
Po zakončeniu procesu čistenia otvorte dvierka pečiacej rúry, vnútro komory vytrite hubkou alebo utierkou a potom umyte teplou vodou s prípravkom pre mytie riadu.
- Po umytí komory pečiacej rúry ju vytrite do sucha.
- Pre mytie a čistenie povrchu používajte mäkkou a jemnou handričkou, dobre pohlcujúcou vlhkost'.
Dôležité!
Pre čistenie a údržbe nepoužívajte žiadne abrazívne prostriedky, ostrá čistidla ani brusné predmety.
Pre čistenie predného krytu používajte iba teplú vodu s malým prídavkom čistiaceho prípravku na riad alebo sklo. Nepoužívajte čistiacu emulziu.
- Pečiace rúry označené písmenom D boli vybavená l'ahko vyberateľnými vodiacimi lištami drôtené (mriežky) vložiek pečiacej rúry. Pre vyňatie k umývaniu potiahnite za záves nachádzajúci sa vpredu (Z1) potom odchýl'te vodiace lišty a vyjmite ich zo zadného závesu (Z2). Po umytiu vodia- cich lišť je umiestite v úložných otvoroch pečiacej rúry, vtlacte závesy (Z1a Z2).

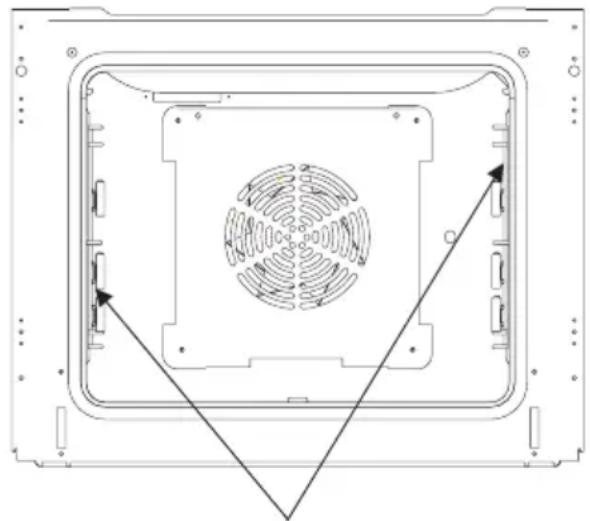

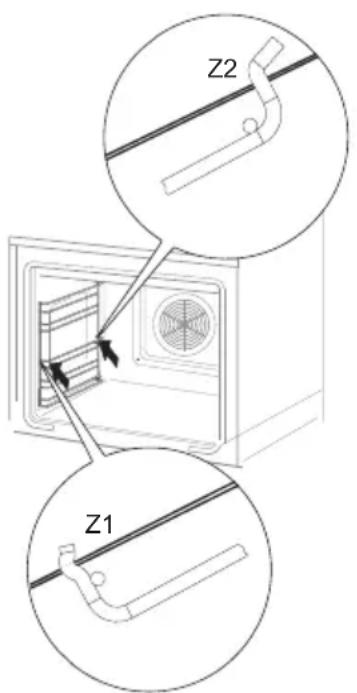

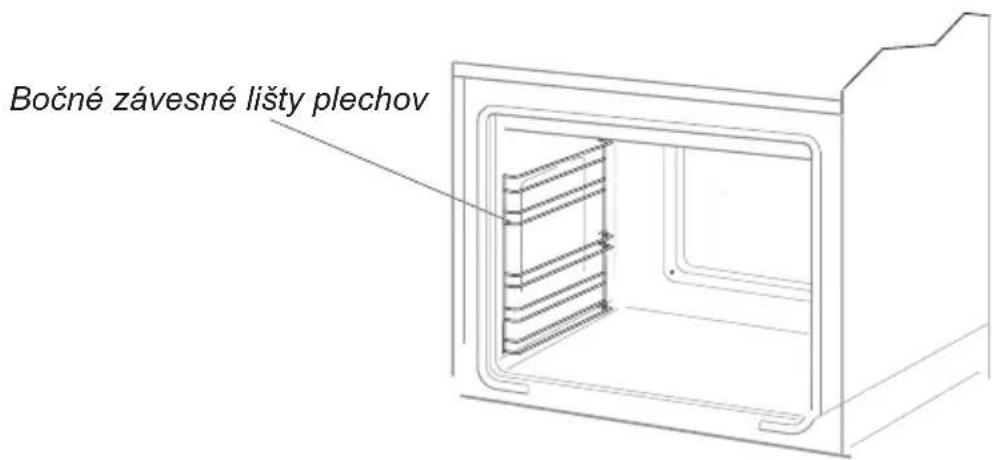

Demontáž bočných mriežok
ČISTENIE A ÚDRŽBA SPORÁKA
- Pečiace rúry majú nehrdzavejúce vysúvané teleskopické lišty pripevnené k drôteným lištám. Vodiace lišty vyberajte a myte spolu s drôtenými lištami. Pred umiestením na nich pekáčov je vysuňte (ak je pečiaca rúra zohriata, vodiace lišty vysuňte zachycujúc zadnú hranu pekáčov o zarážky nachádzajúce sa v prednej časti líšt) a potom zasuňte spolu s pekáčom.
Pozor!

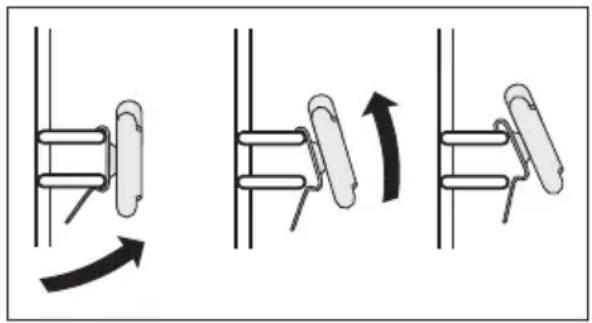

Vyberanie teleskopických líšt

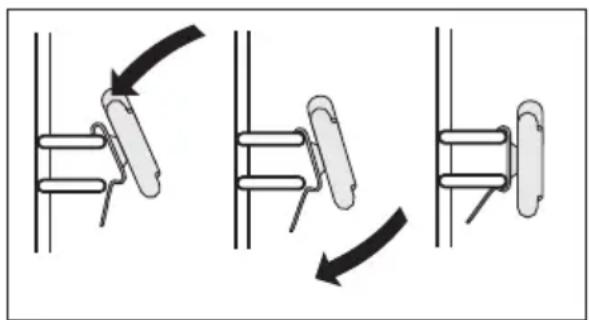

Zakladanie teleskopických líšt
Pyrolytické samočistenie pečiacej rúry. Pečiaca rúra sa zohrieva na teplotu cca 480° C. Zvyšky po grilovaní alebo pečení sú zmenené na l'ahko odstrániteľný popol, ktorý po zakončení procesu vymet'te alebo pomocou vlhkej handričky odstráňte.
Pred zapnutím funkcie pyrolýza.
Pozor!
Odstráňte všetko príslušenstvo z vnútra pečiacej rúry (pekáče, sušiace mriežky, bočné vodiace lišty, teleskopické vodiace lišty). Príslušenstvo ponechané po dobu pyrolýzy vo vnútri pečiacej rúry bude neodvratne poškodené.
- Odstráňte silné znečistenie z vnútra pečiacej rúry.
- Očistite vlhkou handričkou vonkajšie povrchy pečiacej rúry.
- Postupujte v súlade s návodom.
V priebehu procesu čistenia.
- Nenechávajte handričky v blízkosti zahriatej rúry.
- Nezapínajte varnú dosku.
- Nezapínajte osvetlenie pečiacej rúry.
- Dvierka pečiacej rúry sú vybavené blo-kádou, ktorá znemožňuje ich otvorenie v priebehu procesu. Neotvárajte dvierka , aby sa neprerušil proces čistenia.
Pozor!
V priebehu procesu pyrolytického čistenia môže pečiaca rúra dosiahnut' veľmi vysoké teploty, z tohto dôvodu sa vonkajšie povrchy pečiacej rúry môžu zohriat' viac ako obyčajne, preto sa postarajte o to, aby sa vtedy deti nenachádzali v blízkosti pečiacej rúry. Z ohľadu na výpary, ktoré sa vydel'ujú v priebehu čistenia, kuchyne musí byť dobre vetraná.
Proces pyrolytického čistenia:
- Uzatvorte dvierka pečiacej rúry.
- Zaobchádzajte v súlade s pokynmi v kapitole Funkcia pyrolytické čistenie.
Pozor!
Ak je v pečiacej rúre vysoká teplota (vyššia ako v normálnom používaní), dvierka sa neodblokujú.
Zamontujte vodiace bočné lišty a iné dostupné príslušenstvo. Pečiaca rúra je pripravená k používaní.
*u niektorých typov
Výmena halogénovej žiarovky osvetlenia pečiacej rúry
Aby ste neutrpeli úraz elektrickým prúdom, pred výmenou halogénovej žiarovky sa presvedčte, či je zariadenie vypnu-to.
- Rúru odpojte od napájanie
- Z pečiacej rúry vyjmite pekáče.
- Pokiaľ má rúra teleskopické lišty, vyberte ich.
- Používajúc plochý skrutkovač vypáčte záves tienidla, snímte ho, umyte a nezabudnite o dôkladnom vytretiu dosucha.
- Vyjmete halogénovú žiarovku tak, že ju vysuniete smerom dole s použitím handričky alebo papiera, v prípade potreby ju vymeňte za novú G9
-napätie 230V
-výkon 25W - Halogénovú žiarovku vložte presne do objímky.
- Naložte tienidlo lampy
Pozor: Pamätajte na to, aby ste sa bezprostredne nedotýkali prstami halogéno-vej žiarovky pri jej nasadzovaniu!
Vyberanie dvierok
Pre získanie l'ahšieho prístupu do komory pečiacej rúry a čistenia, je možné vybratie dvierok. Pre tento ciel' otvorte dvierka, odchýl'te hore zabezpečujúci element umiestený v závesu (výkr. A). Dvierka l'ahko privrite, zdvihnite a vyberte vo smere dopredu. S ciel'om zamontovanie dvierok w kuchyni je postup obrátený. Pri vládaniu venujte pozornosť tomu, aby bo výrez na závesu správne nasadený na výstupok úchytu závesu. Po vloženiu dvierok do pečiacej rúry bezpodmienečne spust'te zabezpečujúci element a dôkladne ho pritlačte. Nesprávne nastavovanie zabezpečujúceho elementu môže spôsobit' poškodenie závesu pri skúške uzavretia dvierok.
Odchýlenie zabezpečovania závesov
Vyberanie vnútorného skla\*

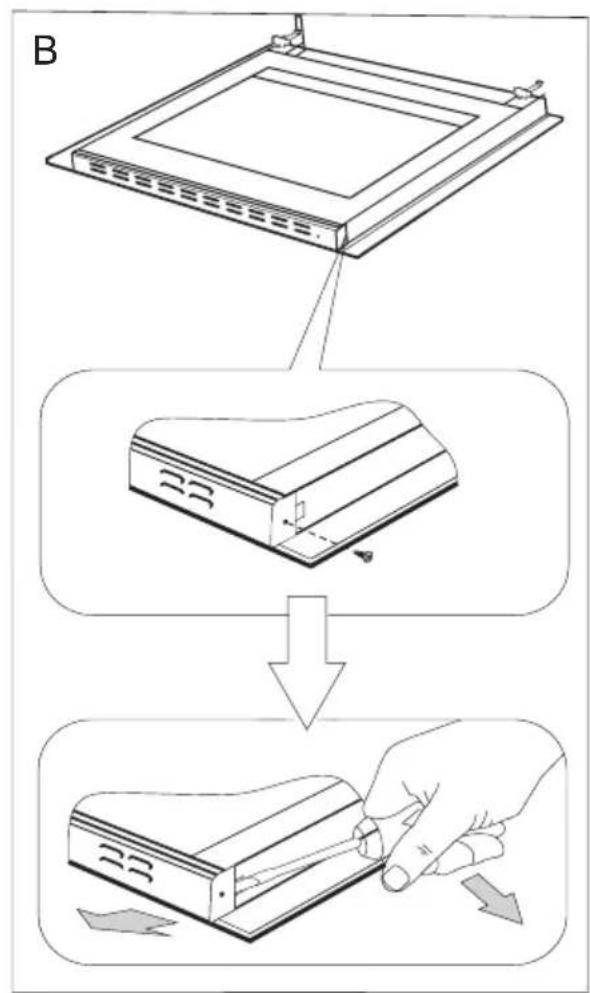

- Pomocou krížového skrutkovača odskrutkujte skrutky nachádzajúce sa v bočných zámkoch (obr. B).

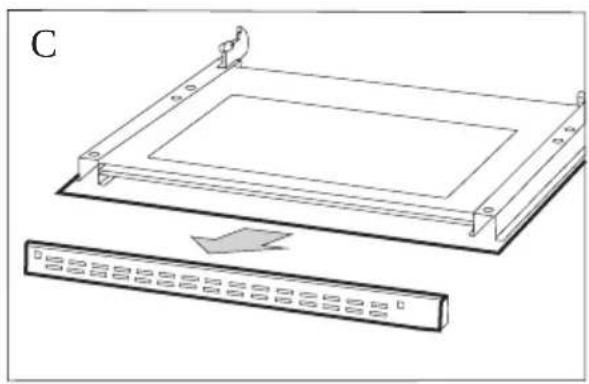

- Zámky ohnite pomocou plochého skrut-kovača a vyberte hornú lištu dvierok. (obr. B, C).

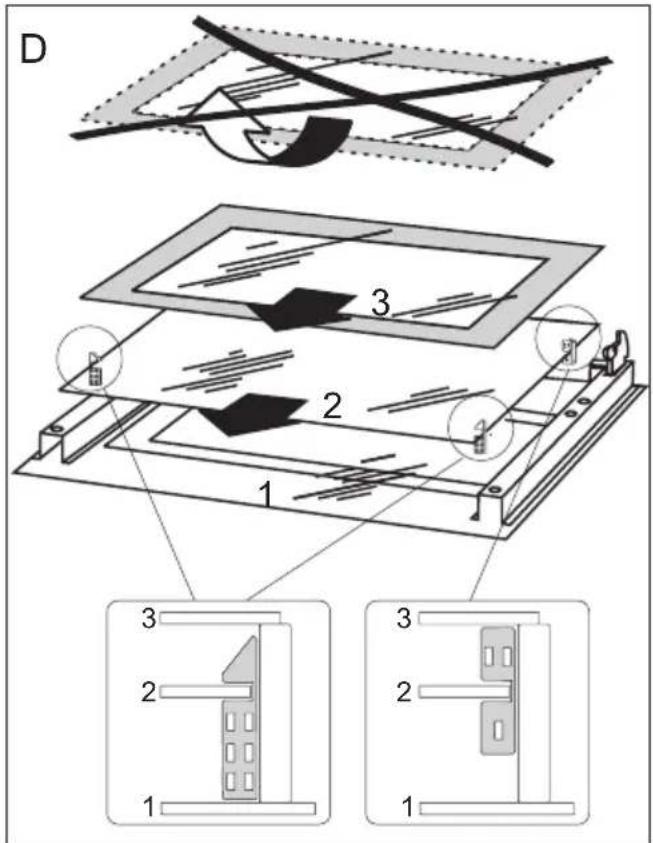

- Vnútorné sklo vytiahnite z úchytiek (v dolnej časti dvierok). (obr. D).
Vyberte prostredné sklo.
- Umyte sklo teplou vodou s malým množstvom čistiaceho prostriedku.
Pre opätovné namontovanie skla, zopakujte uvedené úkony v opačnom poradí. Hladká časť skla by sa mala nachádzat’ v hornej časti.
Pozor! Nevtlačujte hornú lištu súčasne do oboch strán dvierok. Pre správne osadenie hornej lišty dvierok, najskôr priložte l'avý koniec lišty do dvierok, a pravý koniec vtlacte do počúvatel'ného „kliknutia”. Potom pritlačte lištu z l'avej strany do počúvatel'ného „kliknutia”.
Vyberanie vnútorného skla
Vyberanie vnútorného skla\*
-

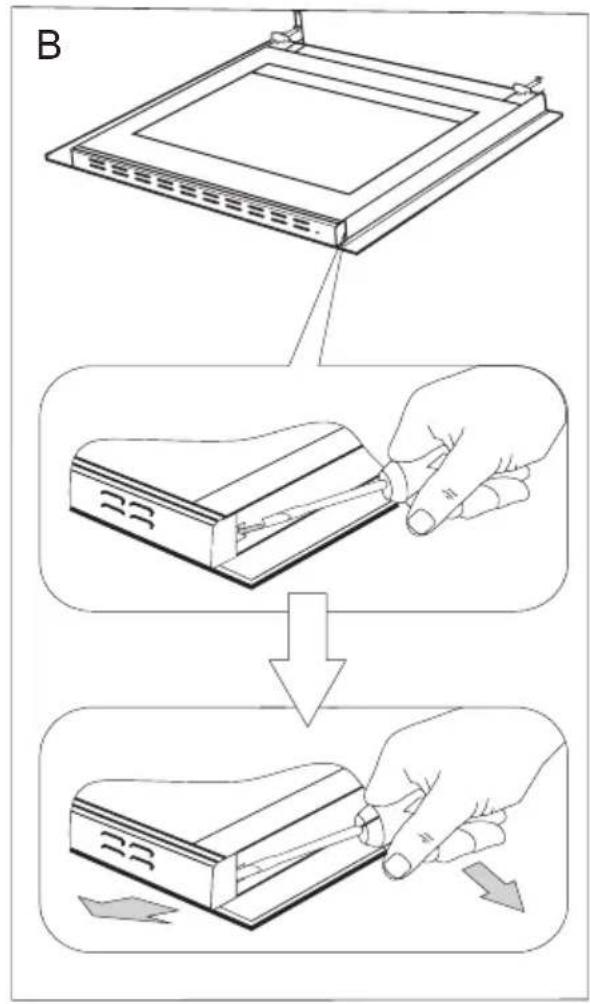

Pomocou krížového skrutkovača odskrutkujte skrutky nachádzajúce sa v hornej lište dvierok (výkr. B).
-
Pomocou plochého skrutkovača vysuňte hornú lištu dvierok, opatrným páčením po bokoch (výkr. B, C).
- Vnútorné sklo vyberte z pripevnenia (v dolnej časti dvierok). (Výkr. D). Vyjmite pro-strednú sklenenú tabuľu.
Pozor! Nebezpečenstvo poškodenia pripevnenia skiel. Sklo vysuňte, nezdvíhajte hore.
Vyberte stredné sklo, (výkr.D).
- Sklá vymyte teplou vodou a malým množstvom čistiaceho prípravku.
Pre opätovné zamontovanie skiel postupujte obrátene. Hladká časť skla sa musí nachádzat' hore, zrezané rohy dole.
Vybratie vnútorných sklenených tabúl.
Periodické revízie
Popri činnostiach, ktorých úlohou je priebežné udržovanie sporáka v čistote, je potrebné:
- vykonávať periodické kontroly funkčnosti ovládacích prvkov a pracovných systémov sporáka. Po skončení záručnej lehoty, najmenej raz za dva roky, je potrebné poverit' firmu servisnej obsluhy vykonaním technickej revízie sporáka,
- odstránit' zistené prevádzkové chyby,
- vykonať periodickú údržbu pracovných systémov sporáka
Pozor!
Všetky opravy a regulačné úkony by mali byť vykonávané príslušnou firmou servisnej obsluhy alebo inštalatérom, ktorý vlastní príslušné oprávnenia.
V každej havarijnej situácii vykonajte nasledujúce:
● vypnite pracovné sústavy pečiacej rúry,
● odpojte elektrickej napájanie,
- Niektoré drobné poruchy si môže užívatel' odstránit' sám, pokial' sa bude riadit' pokynmi uvedenými v nižšie umiestenej tabuľke; predtým ako sa obrátite na oddelenie obsluhy zákazníka alebo servisu skontrolujte d'alšie body v tabuľke.
| Problém Príčina Činnosť | ||
| 1.spotrebič nefunguje výluka | dodávky elektrického prúdu | skontrolujte poistku domácej inšta-lácie, spálenú vymeňte |
| 2.nefunguje osvetlenie pečia-cej rúry | uvoľnená alebo poškodená žiarovka | vymeňte prepálenou žiarovku (viz kapitolu Čistenie a konzervácia |
| 3. chyba E0 chyba čítania teploty vo vnútrikomory pečiacej rúry | používania pečiacej rúry nie je možné, obrát'te sa na najbližší servis. | |
| 4. chyba E1 chyba čítania teploty tepelnej sondy | správa zmizne po vybratí tepelnej sondy, pečiacu rúru je možné používať, ale bez tepelnej sondy | |
| 5.ventilátor pri ohrievaču ter-moobehu nefunguje | Nebezpečenstvo prehriatia Okamžite odpojte pečiacu rúru od siete (poistka). Zavolajte najbližšie servisné stredisko. | |
Ak problém nebol vyriešený, odpojte napájanie a nahláste poruchu.
Pozor! Všetky opravy môžu byť vykonávané len kvalifikovanými pracovníkmi servisu.
Menovité napätie 230V\~50 Hz
