NÁVOD K OBSLUZE IN 833 M AMICA

Trouba Amica je spojením výjimečné snadnosti obsluhy a skvělé účinnosti. Po přečtení návodu nebude obsluha trouby žádným problémem.

Trouba, který opustil továrnu byl před zabalením důkladně prověřen na kontrolních stanovištích ohledně jeho bezpečnosti a funkčnosti.

Prosíme Vás, aby jste si před uvedením zařízení do provozu důkladně pročetli návod k obsluze. Dodržování v něm uvedených pokynů Vás ochrání před nesprávným používáním.

Návod je třeba uschovat a uskladňovat tak, aby byl vždy po ruce.

Kvůli zamezení nešťastným nehodám je třeba návod k obsluze přesně dodržovat.

Pozor!

Trouba lze obsluhovat pouze po seznámení se s tímto návodem.

Trouba je určen výhradně k využití v domácnostech.

Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na fungování zařízení.

OBSAH

Pokyny týkající se bezpečnosti používání 4

Popis výrobku 8

Instalace....10

Obsluha 12

Pečení v troubě – praktické rady.... 31

Čištění a údržba sporáku....32

Postup v nouzových situacích....39

Technické údaje 40

Pozor. Spotřebič a jeho dostupné části jsou v průběhu po- užívání horké. Možnosti dotknutí výhřevných elementů musí být věnována mimořádná pozornost Děti mladší než 8 let se nemohou pohybovat v blízkosti spotřebiče bez stálého dozoru.

Tento spotřebič může být používaný dětmi staršími než 8 roků a osobami s fyzickým, mentálním anebo psychickým omezením anebo bez praktických zkušeností a vědomostí, pokud to bude probíhat pod dozorem anebo v souladu s návodem k používání odevzdaným osobami zodpovědnými za jejich bezpečnost. Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály. Uklízení a obslužné činnosti nemohou být prováděná dětmi bez dozoru.

V průběhu používání se spotřebič zahřívá. Doporučuje se zachování opatrnosti, a vyhýbat se dotýkání horkých elementů uvnitř pečicí trouby.

Dostupné části zařízení se mohou velmi zahřívat. Doporučujeme k troubě nepouštět děti.

Pozor. Nepoužívejte drsných čistících prostředků anebo ostrých kovových předmětů do čištění skla dvířek, protože mohou porýsovat povrch, co může způsobit popraskání skla.

Pozor. Aby se zamezilo možnosti zasažení elektrickým proudem, je třeba se před výměnou žárovky ujistit, zda je zařízení vypnuté.

K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.

Nebezpečí popaření! V průběhu otevírání dvířek pečicí tro- uby může unikat horká pára. V průběhu anebo po ukončení pečení, dvířka pečicí trouby otevírejte opatrně. Při otevírání dvířek se nad nimi nenaklánějte. Uvědomte si, že pára v závislosti od teploty může být neviditelná.

Používejte výlučně termosondu, která je součástí vybavení pečicí trouby.

V průběhu procesu pyrolytického čistění spotřebič může do-sáhnout velmi vysokou teplotu, a z tohoto důvodu se mohou povrchy spotřebiče zahřát o mnoho více než obyčejně, proto dbejte, aby se tehdy děti nenacházely poblíž spotřebiče.

• Během používání se zařízení zahřívá. Doporučujeme maximální opatrnost, aby jste se vyhnuli dotýkání horkých částí uvnitř pečící trouby.
• Zvláštní pozornost je třeba věnovat dětem nacházejícím se poblíž sporáku. Přímý kontakt s pracujícím sporákem hrozí opařením!
• Je třeba dávat pozor, aby se drobné domácí spotřebiče, včetně kabelů, nedotýkaly přímo rozehřáté pečící trouby, poněvadž izolace těchto spotřebičů není odolná vůči působení vysokých teplot.
• Na otevřená dvířka trouby nepokládejte předměty o hmotnosti vyšší, než 15 kg.
• K čištění skla dvířek nepoužívejte drsné čisticí prostředky nebo ostré kovové předměty, protože tyto mohou poškrábat povrch, což může vést k popraskání skla.
• Zákaz používání pečící trouby s technickou závadou. Veškeré závady mohou odstraňovat výhradně osoby s příslušným oprávněním.
• V každé situaci způsobené technickou poruchou je třeba bezvýhradně odpojit elektrické napájení pečící trouby.

Kdo využívá energii zod- povědně, ten nejen chrání domácí rozpočet, ale obr. působí také vědomě ve prospěch životního pro- středí. A proto pomáhejme, šetřeme elektrickou energii!

Postupujme tedy dle následujících pravidel:

- Vyhýbání se zbytečnému „nahlížení do trouby na připravované pokrmy“.

Neotvírejte také zbytečně často dvířka trouby.

- Používání trouby pouze v případě většího množství potravin.

Maso o hmotnosti do 1 kg se dá upravit šetrněji v hrnci na plotně sporáku.

- Využití zbytkového tepla pečící trouby.

V případě doby tepelné úpravy delší než 40 minut,

vypínejte bezvýhradně troubu 10 minut před ukončením úpravy.

Pozor! V případě použití programátoru nastavujte příslušně kratší doby úpravy potravin.

- Pečlivé zavírání dvířek trouby.

Teplo uniká přes nečistoty nacházející se na těsnění dvířek.

Nejlepší je odstraňovat je okamžitě.

- Nezabudovávání trouby v bezprostřední blízkosti chladniček / mrazniček.

Zařízení bylo na dobu pře-pravy zabezpečeno obalem proti poškození.

Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části

Obr.obalu způsobem, který neohrožuje životní prostředí.

Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné a označené příslušným symbolem.

Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba během

rozbalování udržovat mimo dosah dětí.

Po ukončení období užitkování nesmí být tento výrobek likvidován obr.prostřednictvím běžného komunálního odpadu, ale je třeba odevzdat jej do místa sběru a recyklace elektrických a elektronických zařízení.

Informuje o tom symbol umístěný na výrobku, návodu k obsluze nebo obalu.

Materiály použité v zařízení jsou vhodné pro opětovné využití v souladu s jejich označením.

Díky opětovnému použití, využití materiálů nebo díky jiným způsobům využití opotřebovaných zařízení

významně přispíváte k ochraně našeho životního prostředí.

Informace o příslušném místě likvidace opotřebovaných zařízení Vám poskytne orgán obecní správy.

CHARAKTERISTIKA VÝROBKU

Vybavení sporáků

Grilovací rošt (mřížka pro sušení)

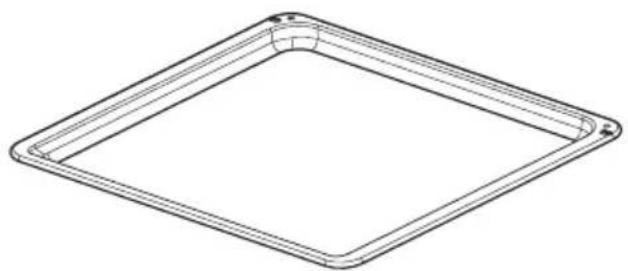

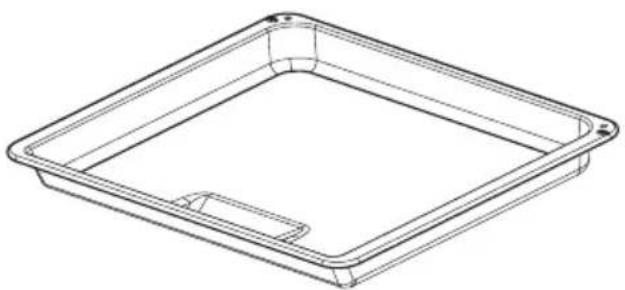

Pečící plech /maso/*

Teplotní sonda na maso*

*u některých typů

Montáž pečicí trouby

• Kuchyňská místnost musí být suchá a vzdušná a vybavená správnou ventilací, a nastavení pečicí trouby musí zaručit volný přístup ke všem elementům ovládání.
• Pečicí trouba je vyrobená v třídě Y. Nábytek pro vestavbu musí mít dýhu i lepidlo do jejího přilepení odolné vůči teplotě 100°C. Nesplnění této podmínky může způsobit deformaci povrchu anebo odlepení dýhy.

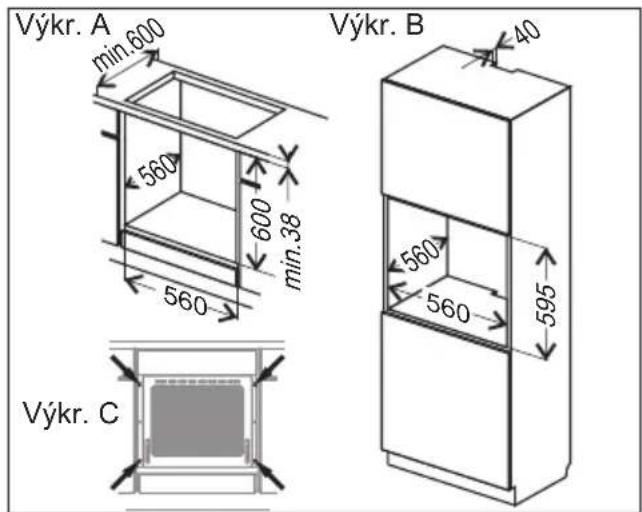

• Připravte otvor v nábytku v rozměrech uvedených na výkresech: A-vestavění pod deskou, B-vysoké vestavění.

V případě existence v skřínce zadní stěny, je nutné v ní vyřezat otvor pro elektrické připojení.

- Zasuňte pečicí troubu úplně do otvoru a před vysunutím ji zabezpečte čtyřmi vruty (Výkr. C).

Pozor:

Montáž proved'te při odpojeném el. proudu.

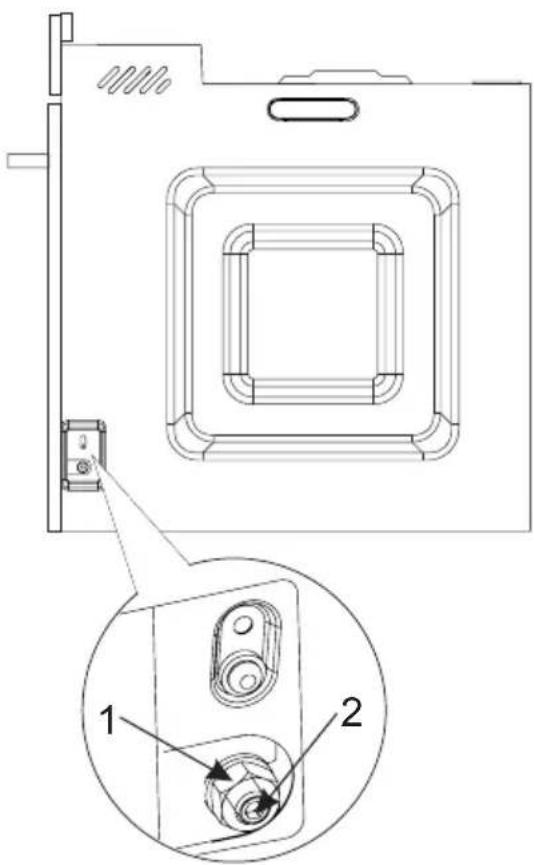

Regulace polohy dvířek pečicí trouby

Mechanizmus regulace umožňuje změnu výšky osazení pravé strany dvířek v rozsahu, který vyplývá z jeho konstrukce. Změna výšky osazení dvířek z jedné strany umožňuje nastavení úrovně dvířek nebo přizpůsobení hrany dvířek a ovládacího panelu.

Způsob regulace.

• Uvolněte matici [1] plochým klíčem č. 13.
• Imbusovým klíčem č. 4 otáčejte regulační kolík [2] v rozsahu 180° s cílem získání správné polohy dvířek. Polohu je možné regulovat v rozsahu ± 1,5mm.
• Imbusovým klíčem přidržte regulační kolík [2], a došroubujte kontramatici [1].

Připojení pečící trouby k elektric- kému rozvodu

Před připojením pečící trouby k elektrickému rozvod je třeba se seznámit s informace-mi uvedenými na továrním štítku.

• Sporák je továrně přizpůsoben k napájení střídavým proudem, jednofázovým (230 V 1N \~ 50 Hz) a vybaven přívodní šňůrou 3 x 1,5 mm² o délce cca 1,5 m s ochranným kontaktem.
• Připojovací zásuvka elektrického rozvo- du musí být vybavena ochranným kolí- kem. Je nutné, aby po ustavení trouby byla připojovací zásuvka elektrického rozvodu pro uživatele přístupná.
• Před zapojením sporáku do zásuvky je třeba zkontrolovat, zda:

- pojistka a elektrický rozvod vydrží zá- těž sporáku, obvod napájející zásuvku by měl být zajištěn pojistkou min. 16A,

- je elektrický rozvod vybaven účinným uzemňovacím systémem splňujícím požadavky platných norem a předpisů, - je zásuvka snadno dostupná.

Po namontování pečící trouby musí být přístupná zástrčka.

Pozor! Pokud se poškodí neodpojitelný napájecí vodič, měl by být kvůli předejití ohrožení vyměněn u výrobce, ve specializovaném opravárenském podniku nebo kvalifikovaným odborníkem.

Před prvním zapnutím pečicí trouby

• odstraňte elementy obalu, očistěte komoru pečicí trouby z přípravků tovární konzervace,
• vyjměte vybavení pečicí trouby a umyjte v teplé vodě s dodatkem přípravku pro mytí nádobí,
• v místnosti zapněte ventilaci nebo otevřete okno,
• nahřejte pečicí troubu (v tepl. 250°C, cca 30 min.), odstraňte i zašpinění a důkladně umyjte,(viz kapitola: Činnost programátoru a ovládání pečicí trouby).

Důležité!

Komoru pečicí trouby myjte pouze teplou vodou s dodatkem malého množství přípravku pro mytí nádobí.

Důležité!

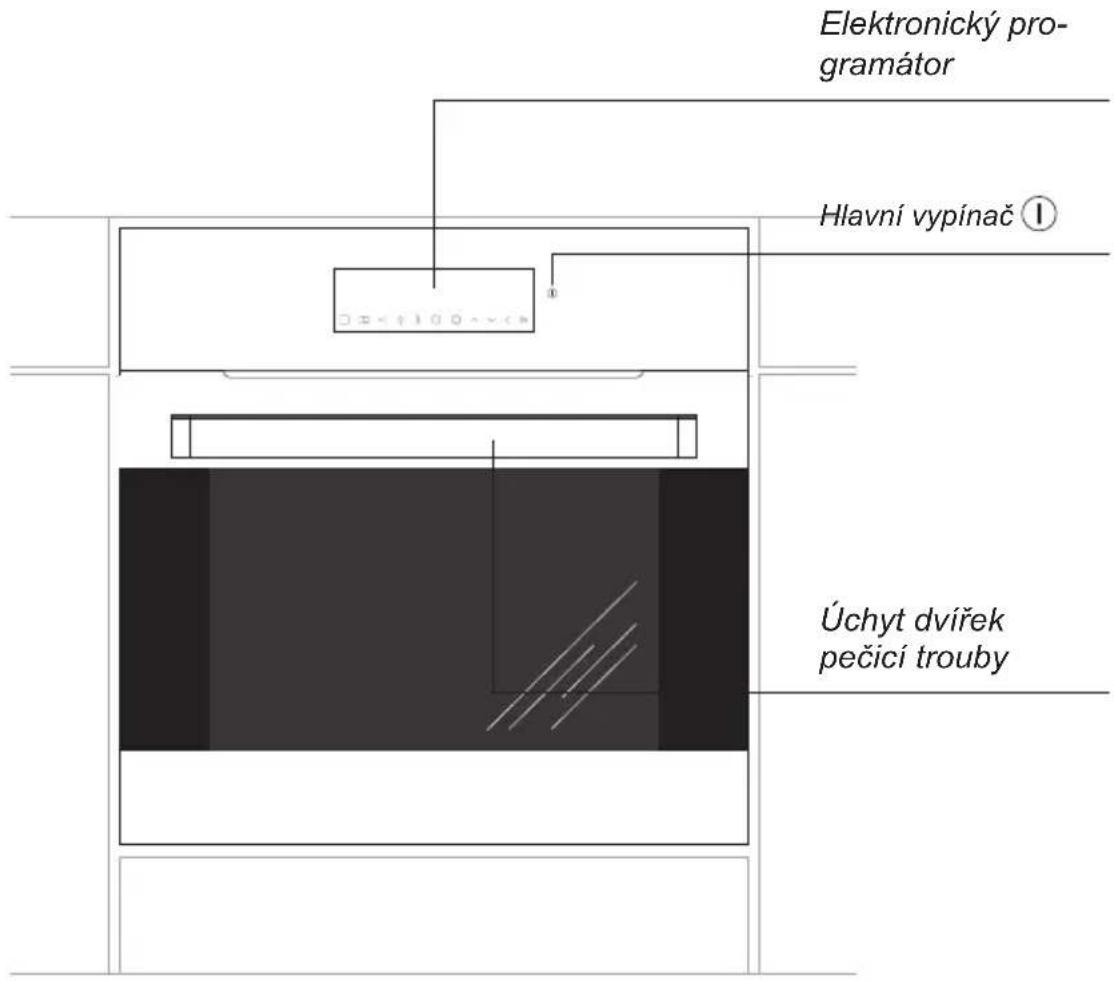

Pečicí trouba je vybavená programátorem s displejem ovládaným pomocí tlačítek (čidel). Zareagování, každého z čidel následuje po dotknutí skla v místě vyznačeném na čidlo (výskyt piktogramů)a je signalizované zvukovým signálem.

Hlavní vypínač ① se nachází na pravé straně displeje. Činnost hlavního vypínače následuje po dotknutí skla ve vyznačeném místě (ukázání piktogramu) a je signalizované zvukovým signálem vybraném v menu nastavení. (Viz kapitolu: Činnost programátoru a ovládání pečicí trouby).

Povrchy čidel udržujte v čistotě.

Některé modely jsou vybavené podsvíceným úchytem dvířek pečicí trouby. Informace o vybavení pečicí trouby v závislosti od modelu se nacházejí v tabulce v kapitole Charakteristika spotřebiče.

V průběhu práce pečicí trouby je podsvícení úchytu zapnuté a funguje jako ukazatel zbytkového tepla komory pečicí trouby, tj. zhasíná, když teplota uvnitř pečicí trouby se sníží pod 50°C, zatímco nad 50°C svítí v závislosti od teploty (čím vyšší teplota uvnitř pečicí trouby tím jasněji svítí).

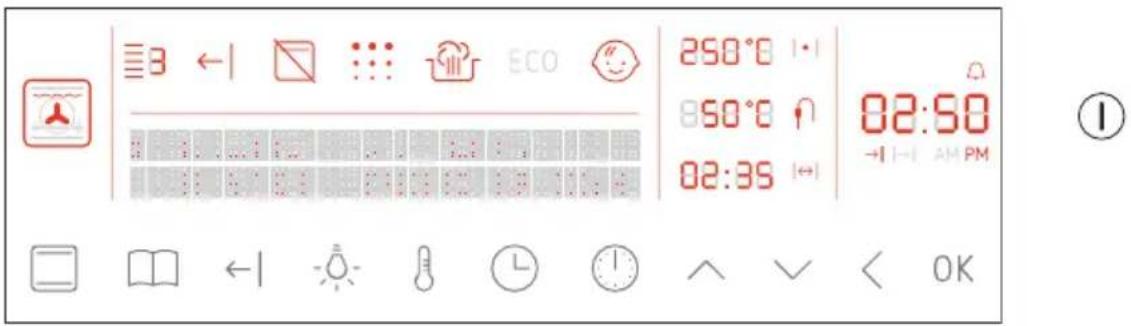

Činnost programátoru a ovládání pečicí trouby

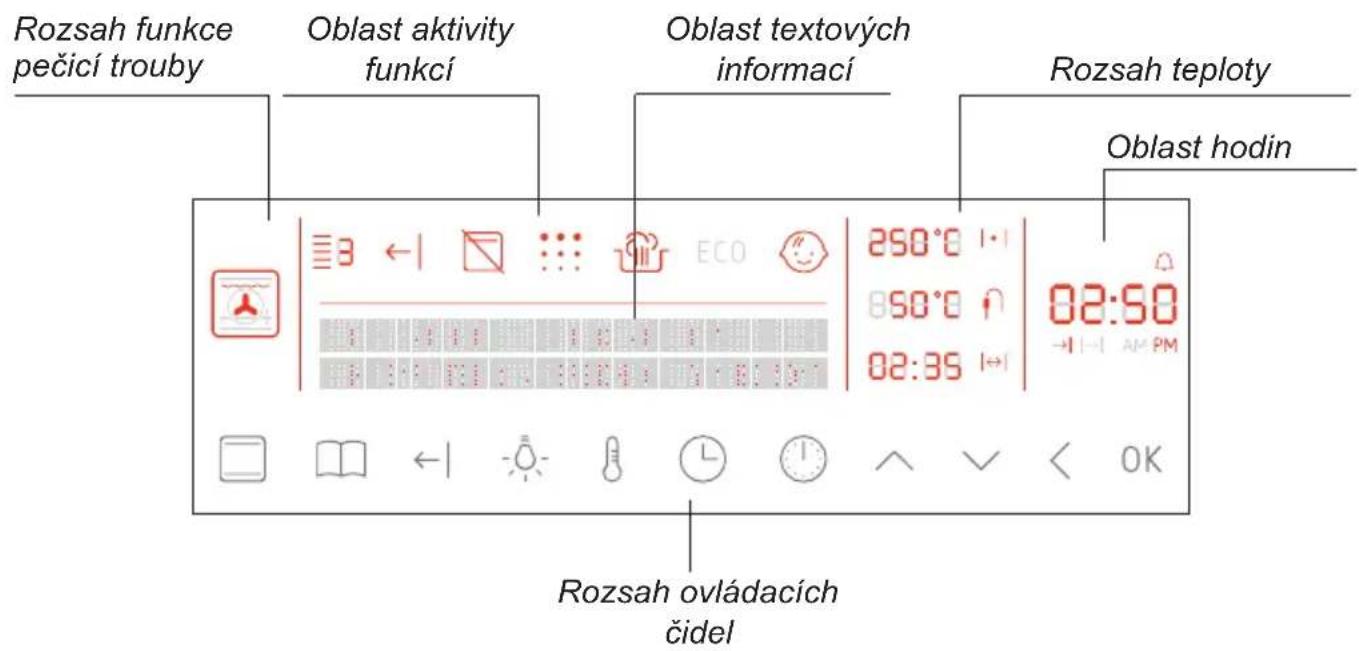

Rozsah ovládacích čidel

Ovládací panel má 12 dotykových čidel (bez podsvícení) označených piktogramy jak na výkresu výše. Každé dotknutí čidla provází zvukový signál ze bzučáku (výjimky jsou uvedené v podrobném opisu činnosti). Na pravé straně displeje se nachází čidlo hlavního vypínače

①. Dotknutí aktivního čidla je signalizované zvukem [potvrzení]. Dotknutí neaktivního čidla, zvuk [chyba]. Dlouhé dotknutí čidla – 3 sekundy – je signalizované zvukem [potvrzení2].

Bzučák generuje následující druhy zvuků:

[on] zvuk zapnutí

[off] zvuk vypnutí

[potvrzení] dotknutí čidla

[potvrzení2] dlouhé dotknutí čidla

[chyba] dotknutí neaktivního čidla

[alarm minutky] – maximální čas trvání 5 min.

[alarm zakončení rychlého ohřevu] – maximální čas trvání 5min.

[alarm zakončení práce] – maximální čas trvání 5min.

[alarm otevřených dvířek]

① - hlavní vypínač

- funkce pečicí trouby

- prednastavené programy

← | - zapni / vypni funkci rychlého ohřevu pečicí trouby

- zapni / vypni osvětlení pečicí trouby

- nastavení teploty

OBSLUHA

- nastavování hodin

- nastavení funkce hodin, minutka, čas práce, hodina ukončení práce

- plus / nahoru [+]

- minus / dolů [-]

- vrat'te [<]

OK - potvrzení

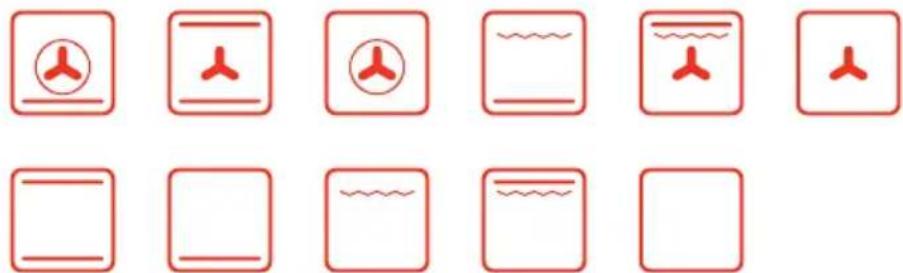

Rozsah funkce pečicí trouby

Rozsah ukazující zvolenou funkci pečicí trouby je podsvícená v následujících variantech:

Intenzita svícení displeje. Podsvícení závisí od denní doby. V hodinách 5-22 je svícení intenzivnější než v hodinách 22 – 5. Mimoto je intenzita svícení podmíněna pracovním režimem zařízení:

• Nízká intenzita svícení – v režimu bdění je možné odčítat indikace hodin,
• Vysoká intenzita svícení – v režimu aktivity programátoru.

Oblast aktivity funkci

Symbol úrovně pečení...... 3

Symbol aktivity rychlého ohřevu.... ← |

Symbol aktivity blokády dvířek (pečicí trouba s funkcí pyrolýzy)......

Symbol aktivity funkce pyrolýzy (pečicí trouba s funkcí pyrolýzy)......

Čistění parní....

Symbol aktivity funkce ECO.... ECO

Symbol aktivity rodičovské blokády....

Rozsah teploty

Teplota v pečicí troubě se symbolem aktivity ohřevu......

Teplota termosondy se symbolem aktivity......

Čas do začátku/zakončení procesu se symbolem aktivity.

Oblast hodin

Oblast obsahuje hodiny systému HH:MM a symboly: AM/PM, minutka, čas trvání, čas zakončení.

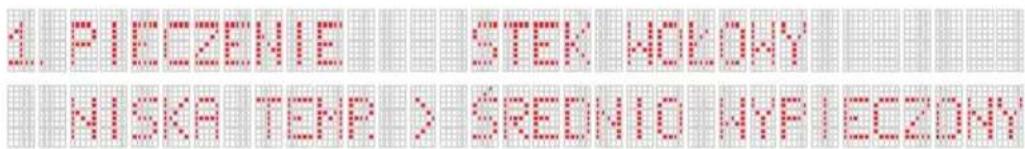

Oblast textových informací jsou 2 linie x 34 znaků umožňujících promítání textových informací v následujících jazykových verzích :

anglická, německá, polská, ruská, česká, srbská, litevská estonská, lotyšská, francouzská, španělská, turecká, švédská, norská, finská, dánská, italská, nizozemská.

Zapnutí programátoru a nastavení času.

Po prvním připojení spotřebiče k elektrické sítí programátor přechází do režimu nastavení jazyka. Displej je zatemněný mimo oblast textových informací. Původně zvoleným jazykem je anglický jazyk. Na levé části textové oblasti je ukazovaný nápis „Select language“, na pravé – název zvoleného jazyka. Aktivní jsou čidla, a OK.

Čidly i je možné měnit aktuální jazyk. Po dotknutí čidla OK se mění aktuální jazyk na zvolený (nápis „Select language” se mění na obdobu v zvoleném jazyku). Po následujícím dotknutí čidla OK programátor přechází do nastavení hodin. Důkladný opis volby jazyků v sekci „nastavení”.

Po připojení spotřebiče k elektrické síti (nebo po přestávce v napájení) programátor přechází do režimu nastavení aktuální hodiny. Na displeji bliká indikace průběžného času, zbývající část je zatemněná. Aktivní jsou čidla ^, \a OK. Po dotknutí čidla OK spotřebič přechází do režimu standby.

Pozor! V případě přestávky v napájení všechny nastavené programy, nastavené teploty a minutka jsou zrušené. Jestliže přerušeným programem bylo pyrolytické čištění (anebo jsou dvířka zablokovaná z jiného důvodu), to před nastavováním hodin musí být provedená procedura ochlazování pečicí trouby a otevírání dvířek.

Režim bdění (standby).

V tomto režimu je příkon spotřebiče omezený do 800mW (mimo dočasnými situacemi spojenými s obsluhou chlazení nebo osvětlení). Přechod do režimu standby ruší všechna nastavení funkcí, časů, teplot, minutky, zvolených programů. Všechny ohřívače jsou odpojené. Displej je zhasnutý s výjimkou hodin. Aktivní čidla jsou a čidla blokády klávesnice a (dotýkané spolu, dotýkané jednotlivě jsou neaktivní). Podsvícení displeje má sníženou intenzitu.

Jestliže v komoře byla připojená sonda, na displeji svítí symbol ! Symbol zhasíná po vyjmutí sondy.

Jestliže teplota v komoře překračuje 50°C je promítaná teplota komory (plní úlohu ukazatele zbytkového tepla) a je zapnutý chladící ventilátor. Po snížení teploty do 50°C je ventilátor vypnutý a indikace teploty komory zhasíná.

Jestliže dvířka pečicí trouby jsou otevřená, rozsvítí se osvětlení pečicí trouby. Osvětlení zhasíná v případě uzavření dvířek nebo automaticky po 10 minutách, jestliže dvířka jsou stále otevřená.

Jestliže je aktivní blokáda čidel, to se svítí symbol 🚙 Tehdy jedině aktivní čidla a 🔊 < dotýkané spolu – slouží do odstranění blokády čidel.

Přechod z režimu standby do aktivního režimu způsobuje vygenerování zvuku [on]. Přechod z režimu aktivního do režimu standby způsobuje vygenerování zvuku [off].

Dotýkání neaktivních čidel v režimu standby nezpůsobí vygenerování potvrzení [chyba]. Jestliže je zařízení v režimu standby, to v hodinách 22:00 – 6:00 následuje snížení jasnosti displeje na hodnotu nastavenou pro noční režim.

Aktivní režim.

Je to režim, v kterém je možné zvolit požadované funkce, programy, měnit nastavení.

Aktivní jsou čidla ☐, a a funkce aktivované dotknutím 2 čidel: rodičovská blokáda a nastavení. Zbývající čidla jsou aktivované v případě potřeby změny nastavení apod. V případě nečinnosti uživatele (dotýkání aktivních čidel) a nedostatku na-programovaných akcí (také po zakončení všech naprogramovaných akcí) programátor přechází do režimu standby po 60s od poslední aktivity uživatele nebo zakončení poslední zaprogramované funkce (funkce auto-off).

V aktivním režimu podsvícení displeje pracuje s nominální jasností. Svítí se symbol rámku na displeji stavu pečicí trouby. Na displeji je ukazovaná průběžná teplota v pečicí troubě nebo „--- °C”, když tato teplota je nižší než 30°C. Jestliže v pečicí troubě není sonda, elementy displeje odpovídající za sondu jsou zhasnuté. V opačném případě se svítí symbol a je ukazovaná teplota sondy nebo „--°C” když je tato teplota nižší než 30°C. Na textovém displeji (levá část) je představovaná pobídka „Zvolte funkci >”, znak „>” bliká.

Hodiny.

Dlouhé dotknutí čidla ☐ způsobuje přechod do změny průběžného času. Nastavované jsou sekvenčně 3 parametry: režim promítání času (12H / 24H), hodiny, minuty.

• čidla a mění nastavení;
• čidlo OK způsobuje potvrzení aktuální na- stavení a přechod do dalšího parametru;
• čidlo < způsobuje přechod do předcházejícího parametru;

- čidlo ⏻, čidlo < v případě volby režimu času (12/24) a chybějící reakce uživatele po dobu 10 sekund způsobují výstup bez změny zapamatovaných nastavení.

Potvrzení hodnoty minut čidlem OK způsobuje zapsání potvrzených nastavení. V případě režimu 12H je volba stejná jak pro hodiny 24H, ale pro hodiny 1-12 je promítané „AM“, a pro hodiny 13-24 „PM”.

Změna času je možná pouze v standby nebo v aktivním stavu, když není zapnutá žádná funkce pečicí trouby ani minutka. V takové situaci dlouhé stlačení čidla generuje zvuk [chyba] a programátor nevchází do režimu změny průběžného času.

Osvětlení.

Čidlo funguje nezávisle na zbývajících funkcí, stlačování čidla nemá vliv na průběh zbývajících funkcí a nastavení. Čidlo nefunguje v režimu standby.

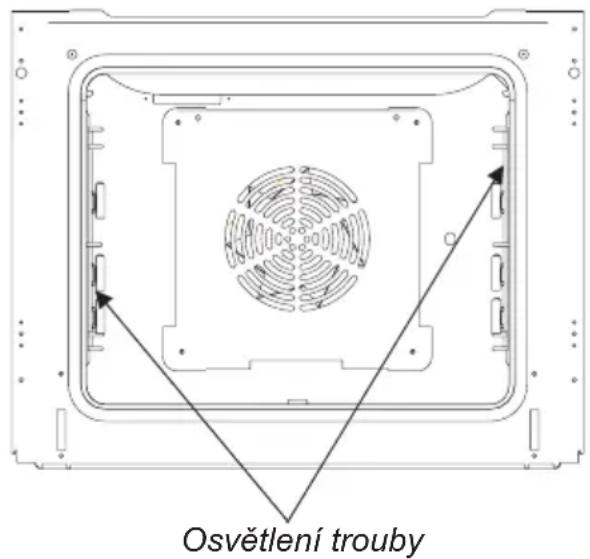

Světlo v pečicí troubě se rozsvěcuje:

• po dotknutí čidla na 30 sekund;
• po dotknutí a přidržení (3s) čidla do času přechodu do režimu standby,
• po nastartování libovolné funkce ohřevu nebo hotového programu – na 30 sekund;
• po připojení a po ukončení fungování funkce „rychlý ohřev” – na 30 sekund;
• po otevření dvířek – do uzavření dvířek, ne déle než na 10 minut.

Rozsvícené světlo je možné zhasnout v libovolném okamžiku dotknutím čidla

Chladicí motor.

Fungování chladicího motoru je nezávislé na nastavených funkcích a stavu programátoru. Chladicí motor je zapnutý, pokud teplota v komoře překračuje 50°C a vypnutý, pokud teplota klesne pod tuto hodnotu.

Symbol termostatu.

Symbol termostatu (vedle teploty pečicí trouby) signalizuje stav práce ohřívačů. Jestliže je kterýkoliv ohřívač napájený, symbol se rozsvěcuje. Symbol zhasíná, jestliže žádný z ohřívačů není napájený (např. kdy pečicí trouba dosáhne plánovanou teplotu a ohřívače jsou odpojované do času spadku teploty).

Funkce ohřevu.

Po dotknutí čidla panel přechází do menu volby funkce ohřevu. Jednotlivá čidla mají tehdy následující význam:

☐ – výstup z režimu funkce ohřevu, zrušení nastavení, přechod do programů; ☑ – výstup z režimu funkce ohřevu, zrušení nastavení, přechod do nastavení hodin; < – návrat do předcházející etapy. V případě první etapy – zrušení nastavení a návrat do aktivního režimu.

, volba další (předcházející) pozice z menu;

OK – potvrzení volby.

[přestávka v obsluze 20s] - jestliže průběhu volení funkce se uživatel po dobu 20 sekund nedotkne žádného čidla, programátor ruší dosavadní nastavení a vrací se do aktivního režimu.

Na textovém displeji (levá strana) se rozsvítí nápis „Zvolte funkci ohřevu >”, znak „>” bliká. Na levé straně jsou sekvenčně promítané funkce ohřevu z níže uvedeného seznamu. Startovní pozice je funkce „Tepelný oběh”. Pozor: Funkce s rožněm se promítají výlučně v spotřebičích, v kterých bude odhalený rožen. Z třech dostupných funkcí čištění se promítá pouze jedna aktivní – v závislosti od odkryté pyrolýzy nebo nastavení v textovém programu.

Současně s jednotlivými funkcemi jsou promítané příslušné piktogramy uvnitř rámku symbolizujícího komoru pečicí trouby. Uživatel volí požadovanou funkci čidly^ i ∨, a následovně ji potvrzují čidlem OK.

Po potvrzení se popis zvolené funkce přesouvá z pravé strany displeje na levou, pravá strana zůstává prázdná. Na displeji teploty pečicí trouby začíná blikat implicitní hodnota teploty. Čidly ∧ i ∨ je možné modifikovat teplotu a čidlem OK ji potvrdit.

Jestliže programátor odhalí přítomnost sondy, přechází do nastavení teploty sondy: Na displeji teploty sondy bliká implicitní hodnota 80°C, k její změně a potvrzení slouží čidla ∧, √i OK. Při nedostatku sondy je tento krok vynechaný.

V tom okamžiku se v pečicí troubě rozsvítí světlo a aktivní se stávají čidla [←a Zbý-vající prováděcí elementy jsou startované po 5 sekundách od potvrzení.

Na displeji časovače rozsvítí se symbol [čas práce ], a displej pokazuje uplynutí času od začátku ohřevu pečicí trouby.

Činnost pečicí trouby je možné zakončit (zakončit práci ohřívačů a zrušit všechna nastavení) v libovolném okamžiku dotknutím:

čidla — pečicí trouba přechází do volby hotových programů;

čidla ⏻ pečicí trouba přechází do režimu standby.

Nastavení časovače způsobuje zapnutí / vypnutí ohřívačů v závislosti od časových nastavení, ale žádným způsobem neovlivňuje druh použité funkce ohřevu.

Stlačení čidla funkce při aktivní funkci ohřevu způsobuje přechod do volby nové funkce ohřevu, ale bez předcházejícího přerušování průběžného procesu. Jako implicitní hodnoty (typ funkce, teploty) jsou promítané hodnoty průběžného procesu. Nové hodnoty budou zapamatované teprve po potvrzení teplot, ale bez 5 sekundového zpoždění.

P.č.	Popis funkce
1	konvenční
2	pečivo
3	rožeň
4	gril
5	turbo gril
6	super gril
7	tepelný oběh
8	pizza
9	zrůžovění
10	připečení
11	rozmrazování
12	super rožeň
13	čištění*

*druh čisticí funkce závisí od modelu pečicí trouby

Rychlý ohřev komory pečicí trouby.

Po zvolení funkce ohřevu a určení teploty se aktivuje čidlo rychlého ohřevu. Toto čidlo je aktivní do doby, kdy komora pečicí trouby dosáhne plánovanou teplotu.

Po dotknutí čidla se rozsvítí symbol ohřev ←l. Po dosáhnutí nastavené teploty zhasíná symbol ←světlo v pečicí troubě se na 30s rozsvítí a je emitovaný signál [alarm zakončení rychlého ohřevu]. Následuje návrat do funkce ohřevu a pečicí trouba přechází do režimu udržování teploty.

Spolupráce funkce rychlý ohřev s časovačem.

A) Časovač nastavený před zapnutím rychlého ohřevu:

- jestliže je nastavený pouze čas trvání programu (poloautomatická práce), rychlý ohřev startuje okamžitě;

- jestliže je nastavený čas trvání programu a hodina zakončení (automatická práce), práce rychlého ohřevu startuje v okamžiku, v kterém by se normálně začala práce bez rychlého ohřevu, ale symbol – je promítaný od dotknutí čidla do zakončení ohřevu.

Zapnutí funkce ohřevu neovlivňuje zaprogramované časy práce.

B) Čidlo dotknuté v průběhu trvání rychlého ohřevu – rychlý ohřev je zastavený do času zakončení nastavení časovače. Po nastavení časovače funkce pracuje stejně jako v bodě A).

Indikátor teploty - tepelná sonda.\*

Jestliže byla tepelná sonda vložená do zásuvky před zvolením funkce ohřevu, nastavení teploty tepelné sondy se provádí ihned po nastavení pečicí trouby.

Tepelnou sondu je možné vložit do zásuvky v libovolném okamžiku. Způsobuje to rozsvícení symbolu na blikání na displeji teploty sondy implicitní hodnoty 80°C.

Teplotu je možné měnit čidly /a , a potvrzuje se ji čidlem OK. Do času potvrzení teploty tepelné sondy pečicí trouba pracuje dle dosavadních nastavení (jestliže uživatel vyjme teplotní sondu před potvrzením teploty, pečicí trouba se vrátí do předcházejícího pracovního režimu). Aktivace tepelné sondy nemění nastavení teploty pečicí trouby.

Po potvrzení teploty tepelné sondy pečicí trouba udržuje nastavenou teplotu pečicí trouby ne déle než do okamžiku dosáhnutí plánované teploty sondy. Následovně je ohřev vypnutý a je emitovaný zvuk [alarm zakončení práce].

Jestliže uživatel vyjme tepelnou sondu v průběhu práce (po potvrzení teploty tepelné sondy) bude to považované za chybu (možné poškození tepelné sondy) a program bude přerušený.

Spolupráce tepelné sondy a časovače:

V případě současného použití tepelné sondy a časovače, pečicí trouba pracuje do dosáhnutí první splněné podmínky ukončení: do dosáhnutí plánované teploty tepelné sondy anebo do vyčerpání nastaveného limitu času.

*u některých typů

Teploty pro tepelné sondy

Druh masa Teplota	[°C]
Vepřové 85 - 90
Hovězí 80 - 85
Telecí 75 - 80
Jehněčí 80 - 85
Zvěřina 80 - 85

Pozor! Používejte výlučně teplotní sondu, která je ve vybavení pečicí trouby.

Změna nastavení teploty průběhu práce pečicí trouby.

V průběhu práce pečicí trouby se na displejích teploty pečicí trouby a sondy (pokud je) se promítají nastavené teploty. Jednorázové stlačení čidla způsobuje promítání po dobu 5 sekund aktuální teploty komory a sondy. Další stlačení čidla způsobuje přechod do nastavení teploty pečicí trouby, třetí – do nastavení teploty sondy (pokud je).

Teplotu se mění čidly a Dotknutí OK způsobuje zapamatování nastavené teploty, dotknutí < - návrat pečení při dříve nastavené teplotě.

Časovač.

Funkce časovače jsou dostupné pod čidlem ⏻. Programátor je vybavený minutkou, která pracuje nezávisle na jiných nastaveních. Mimoto možné je nastavení času práce pečicí trouby (poloautomatická práce) nebo nastavení času práce a zpoždění startu (automatická práce). Funkce jsou dostupné v pořadí minutka->čas práce->čas zakončení, dalšími dotknutími čidla ⏻.

Minutka.

Minutka odpočítává čas zpětně. Po zakončení odpočítávání je emitovaný [alarm minutky]. Minutka funguje nezávisle na jiných funkcích, použití minutky v hotovém programu neovlivňuje průběh programu.

Pro nastavení minutky dotkněte čidlo ⚫Na displeji hodin začne blikat symbol minutky ⏻ a hodnota 0:00 (nebo dříve nastavená hodnota minutky) v místě hodiny. Čidly ∧ i ∨ se mění nastavení, čidlo < nebo 5 sekundová nečinnost způsobují výstup bez změny nastavení minutky a čidlo ⚫způsobuje potvrzení aktuální hodnoty nastavení minutky. Po dotknutí ⚫ symbol minutky svítí signalizujíc činnost minutky, a displej opětovně pokazuje čas aktuální.

Modifikace nastavení minutky se provádí analogickým způsobem (místo 0:00 je ukazovaná průběžná hodnota zbývající do alarmu). Pro vypnutí minutky, nastavte hodnotu „0:00” – po potvrzení takové hodnoty symbol 🌐 zhasíná a minutka se vypíná.

Jednorázové dotknutí čidla 📁 slouží pro náhled aktuální hodnoty času zbývajícího do alarmu.

Alarm minutky se ruší dotknutím libovolného čidla. Maximální nastavení času minutky jsou 2 hodiny.

Poloautomatická práce,

Poloautomatická práce spočívá na nastavení času, po kterém se spotřebič automaticky vypne. Možný čas vypnutí činí od 1 minuty do 10 hodin.

Aby ustawić czas pracy, należy 2-krotnie dotknąć sensor ⚫(První dotknutí aktivuje minutka, další přechází do nastavení času, po kterém se pečicí trouba automaticky vypne). Na displeji hodin bliká symbol → a ukázání „0:00” (anebo ukázání průběžného času do vypnutí pečicí trouby, jestliže funkce byla již dříve aktivní). Čidla a mění hodnotu nastavení, čidlo <nebo 5 sekundová nečinnost způsobuje výstup bez změny aktuálních nastavení a čidlo ⚫způsobuje potvrzení aktuálního nastavení času automatického vypnutí a start odpočítávání. Symbol se trvale rozsvítí. Na displeji po dobu 5 sekund bliká symbol → a hodina ukončení ohřevu, a následovně symbol → zhasíná a je ukázaný průběžný čas.

Časovač a funkci ohřevu je možné nastavovat nezávisle, funkci ohřevu je také možné měnit v průběhu práce časovače. Časovač bude odpočítávat zaprogramovaný čas bez ohledu na to, zda jakákoliv funkce ohřevu je aktivní anebo ne. Také rychlý ohřev neovlivňuje napočítávání času časovačem.

Časovač je možné dezaktivovat nastavením pracovního času na 0:00.

Po odpočítání vyznačeného času je emitovaný zvuk [alarm zakončení práce]. Všechny ohřívací elementy jsou rozpojené. Alarm je možné zrušit 2 způsoby:

- jednorázovým stlačením libovolného čidla se zruší všechna nastavení funkcí, teplot a způsobí rozsvícení světla na 30 sekund; - dvojnásobným dotknutím čidla se způsobí přechod do režimu nastavování času práce- tehdy je možné pokračovat v pečení na zapamatovaných parametrech funkce ohřevu a teplot prostřednictvím opětovně nastaveného času.

Automatická práce.

Automatická práce spočívá na takovém nastavení programátoru, aby se pečicí trouba zapnula se zpožděním a ukončila proces v nastavené hodině.

Pro nastavení automatické práce, na začátku nastavte požadovaný čas ohřevu (jak v poloautomatické práci). Po potvrzení času práce čidlem symbol se rozsvěcuje natrvalo, a symbol začíná blikat – na displeji bliká čas ukončení ohřevu (vypočítaný jako průběžný čas + nastavený čas trvání). V průběhu 5 sekund dotkněte čidlo ^způsobujíc změnu času ukončení. Další změny se realizují standardně čidly ^, , ^√ čidla ^< , a 5 sekundová nečinnost způsobují návrat bez změny nastavení a čidlo OK potvrzuje čas zakončení. Po potvrzení času ukončení se symbol a rozsvěcují natrvalo, a na hodinách je opětovně ukazovaný průběžný čas.

V průběhu odpočítávání do zahájení ohřevu jsou rozsvícené symboly → a →. W okamžiku zahájení ohřevu symbol zhasíná, a časovač dále plní úlohu, jak při poloautomatické práci.

Náhled a modifikace nastavených časů je možná po dotknutí čidla ☐Dotknutí čidla poprvé způsobuje přechod do minutky, podruhé – do nastavení času práce a potřetí – do nastavení času zakončení. Změna nastavení času práce na 0 způsobuje současné zrušení času práce a času ukončení.

Čas ukončení je možné modifikovat v rozsahu od (průběžný čas + pracovního času + 1 minuta) do (průběžný čas + pracovní čas + 10 hodin). Pracovní čas (při nastaveném času ukončení) je možné modifikovat od 0 do (čas ukončení – průběžný čas – 1 minuta).

Sečtení času práce.

Programátor v průběhu práce sčítá čas pe

čení. Aktuálně sečtený čas pečení je promítaný na teplotním displeji v nejnižší linii spolu se symbolem [čas práce]: Sečtený čas je rušený v okamžiku přechodu zařízení do režimu standby.

V případě časové práce (hotové programy nebo nastavený časovač) na displeji je ukazovaný čas do další etapy (bez symbolu |↔|), tj. příslušný čas do začátku nebo zakončení ohřevu. Displej je možné přepojit do režimu promítání sečteného času dotýkajíc čidlo ③ sekundy. Opětovné 3sekundové dotknutí tohoto čidla způsobuje návrat do předcházejícího stavu.

Rodičovská blokáda.

Rodičovská blokáda má za úkol znemožnit dětem změnu nastavení pečicí trouby. Po aktivaci blokády pečicí trouba přestává reagovat na všechny vstupní signály s výjimkou kombinace odblokování.

V libovolném okamžiku práce je možné aktivovat rodičovskou blokádu (blokádu klávesnice). Blokáda se aktivuje současným dotknutí a <a deaktivuje současným dotknutí <a <. Aktivní blokáda je signalizována symbolem na displeji.

Při aktivní blokádě jsou všechna čidla neaktivní (jejich dotknutí vyvolává signál [chyba]), také jednotlivě dotýkaná čidla ♀a .Jediné výjimky jsou:

• společné dotknutí čidel a, které deaktivuje blokádu;
• dotknutí čidla ① které způsobuje přechod do režimu standby.

Jestliže je pečicí trouba v režimu standby a má aktivní blokádu, to také čidlo je neaktivní.

Dvířka.

V průběhu pracovního času dvířka pečicí trouby musí být uzavřená.

Jestliže programátor odhalí otevřená dvířka v průběhu fungování funkce ohřevu (nebo hotových programů), vykonávací elementy pečicí trouby budou rozpojené a osvětlení zapnuté. Jestliže tento stav trvá déle než 30 sekund, programátor emituje signál [alarm otevřených dvířek]. Alarm je možné zrušit dotýkajíc libovolné čidlo nebo uzavřením dvířek. Otevření dvířek nemá vliv na hodnoty nastavení teploty a časovače, ale jestliže jsou dvířka otevřená déle než 10 minut, programátor ruší všechna nastavení a vrací se do aktivního režimu.

Omezení času práce.

Jestliže pečicí trouba pracuje na libovolné funkci ohřevu specificky dlouhé časové období, to programátor pro bezpečnost zakončí práci pečicí trouby po době ustálené v souladu s níže uvedeným příkladem. Po ukončené funkci ohřevu pečicí trouba přechází do režimu standby.

Příklad. Jestliže teplota v komoře pečicí trouby činí 200°C to odpojení elektrických elementů se uskuteční po cca 3 hodinách práce pečicí trouby. Při teplotě 100°C po cca 10 hodinách.

Je to zabezpečení pečicí trouby před přehřátím.

Přednastavené programy.

Hotové programy obsahují předdefinované nastavení funkcí ohřevu, teplot, časovačů, ohřátí přizpůsobené do konkrétných použití. Po nastartování programu hotového je možné modifikovat jeho nastavení (jak teploty, tak i času), ale po takové modifikaci program přestává být „hotovým programem” a stává se obyčejnou funkcí ohřevu s nastaveními teplot, časů atd. Nastavení minutky není traktované jako modifikace programu hotového – je to úplně nezávislá funkce.

Pohyb po menu je následující:

^, ∨ změna zvolené pozice (všechna menu jsou spletená, po poslední pozici programátor se vrací do první);

OK – potvrzení volby;

- zrušení nastavení a návrat do hlavního menu programy

□ – zrušení nastavení a přechod do menu volby funkce ohřevu;

- výstup z režimu funkce ohřevu, zrušení nastavení, přechod do nastavení hodin;

< – návrat do předcházející etapy. V případě první etapy – zrušení nastavení a návrat do aktivního režimu.

[přestávka v obsluze 20s] - jestliže průběhu volby uživatel po dobu 20 sekund nestlačí žádné čidlo, programátor ruší dosavadní nastavení a vrací se do aktivního režimu.

Pro vykonání hotového programu, dotkněte čidlo ☐Aktuální nastavení pečicí trouby budou tehdy zrušené, ohřívače odpojené a programátor přejde do režimu volby hotového programu.

Na levé straně oblasti textových informací bude promítnutá zpráva „Zvolte skupinu programů >”, znak „>” bliká. Na pravé straně jsou promítané opisy dostupných skupin programů:

Maso;

Drůbež;

Pizza;

Mrazené výrobky;

Sladké pečivo;

Pečení v nízké teplotě;

Doplňkové programy.

Po potvrzení volby skupiny programů se opis zvolené skupiny přesouvá z pravé strany oblasti textových informací na levou. Znak „>” nadále bliká. Na pravé straně jsou promítané jednotlivé hotové programy připsané do skupin v souladu se seznamem hotových programů.

Po potvrzení volby programu opis zvoleného programu se přesouvá na levou stranu oblasti.

Nastavování parametrů.

Jestliže byl zvolen program bez tepelné sondy, a tepelná sonda je vložená do zásuvky, programátor promítá na pravé straně textové oblasti pokyn „Odstraň tepelnou sondu”. Programátor čeká na vyjmutí tepelné sondy ze zásuvky 1 minutu. Jestliže po této době tepelná sonda zůstává v zásuvce, program ruší všechna nastavení a vrací se do aktivního režimu. Jestliže uživatel odstranil tepelnou sondu v době 1 minuty, program ruší nápis „Odstraň tepelnou sondu” a přechází dále.

Jestliže byl zvolen program s tepelnou sondou, a sonda není v zásuvce, programátor na pravé straně promítá nápis „Vlož tepelnou sondu nebo zvol hmotnost”. Jestliže uživatel vloží tepelnou sondu nápis mizí a programátor přechází k dalším krokům. Jestliže uživatel dotkne čidlo ^ nebo ∨, nápis na pravé straně na horní linii se mění na „zvol hmotnost a stlač OK” a další kroky pokračují jak pro programy s nastavováním hmotnosti. Jestliže v průběhu 1 minuty uživatel nedotkne čidla ani nevloží tepelnou sondu, programátor se vrací do aktivního režimu.

Jestliže byl zvolen program s nastavováním hmotnosti (např. kuře), programátor na pravé straně na horní linii promítá nápis „zvol hmotnost a stlač OK”, a na dolní linii jsou prezentované hmotnosti v souladu se seznamem programů pro verzi bez sondy. Hmotnost je promítána w kg, v souladu s formátem připsaným k danému jazyku. Jestliže uživatel v průběhu 1 minuty nezvolí hmotnost, program se vrací do aktivního režimu.

Nastartování programu bez ohřevu.

Po zapsání uživatelem všech parametrů, na pravé straně obrazovky se ukáže nápis „Stlač OK pro nastartování programu”. Program čeká 1 minutu na stlačení OK, v opačném případě ruší nastavení a vrací se do aktivního režimu.

Po stlačení OK programátor nastavuje teploty, funkce ohřevu a časy časovače v souladu se seznamem hotových programů a začíná pečení. Nápis „Stlač OK...” je nahrazený „Program trvá”.

Nastartování programu s ohřevem.

Po zapsání uživatelem všech parametrů, na pravé straně obrazovky se ukazuje nápis „Stlač OK pro nahřátí pečicí trouby”. Program čeká 1 minutu na stlačení OK, v opačném případě ruší nastavení a vrací se do aktivního režimu.

Po stlačení OK programátor nastavuje teploty a funkce ohřevu, a aktivuje funkci rychlého zahřátí (mění nastavení funkce ohřevu na zahřátí a rozsvěcuje symbol) a mění nápis na pravé straně textového okna na „Ohřev pečicí trouby”).

Po dosáhnutí nastavené teploty (v souladu s údaji z hotového programu) programátor mění systém ohřívačů na zapsaný v údajích hotového programu a přechází do režimu udržení teploty. Symbol ←bliká, programátor emituje zvuk [alarm zakončení rychlého ohřevu]. Na pravé straně textové části

displeje se ukazuje nápis: "trouba zahřátá, vložte pokrm a stlačte OK". Pečicí trouba čeká na stlačení OK do 1 minuty a následovně přechází do aktivního režimu.

Po stlačení OK přepisuje časové nastavení do časovače (čas trvání pečení nastavený v hotovém programu s ohřevem je počítaný od okamžiku stlačení OK na rozehřáté pečicí troubě), se mění nápis na pravé straně displeje na „Program trvá”, mizí symbol rychlého ohřevu.

Zakončení programu.

Po uplynutí nastaveného času je aktivovaný signál [alarm zakončení práce], mizí nápisy na textové části displeje. Alarm je možné vypnout dotknutím libovolného čidla. Jestliže uživatel ztišil alarm čidlem to pečicí trouba přechází do režimu nastavení času trvání pečení a umožňuje kontinuaci práce na stejných nastaveních teploty a funkcí (nebude to již ale hotový program, pouze kontinuace na stejných parametrech). Jestliže do ztišení bylo použito jiné čidlo, pečicí trouba přechází do aktivního režimu.

Čisticí programy.

Čisticí programy se nacházejí v menu „Funkce ohřevu“, ale jejich způsob práce je podobny do hotových programů. Pro uživatele je dostupný pouze jeden čisticí program, přičemž je volba následující:

- v případě odhalení modulu parního a pyrolytického je aktivní program pyrolýzy.

- v případě odhalení modulu konvenčního je aktivní program čištění.

Čištění

Program pracuje jak hotový program s nastaveními: teplota 90°C, ohřívač horní + dolní, čas trvání = 30 minut, bez ohřevu. V průběhu práce programu se rozsvítí symbol čistění

Rozdíly jsou následující: po zvolení programu, místo „Stlač OK pro start programu” na celém textovém displeji (spolu levé a pravé pole) je ukazovaný nápis „Nalij 0,5 litru vody. Stlač OK pro start”.

Pro pečicí troubu s emailem Aqualytic (písmena Qa v označení typu pečicí trouby).

Na podlahu komory pečicí trouby nalijte 0,5 l vody.

Pro pečicí trouby s emailem standard (litera Q v označení typu pečicí trouby).

Plech na pečivo vložte do pečicí trouby na nejnižší úroveň a nalijte do něho 0,25 l vody.

V průběhu programu je promítaný nápis „Trvá čistění”.

Program je možné modifikovat a měnit jak každý hotový programu, tehdy přestává být speciálním programem a přechází do práce jako obyčejná funkce ohřevu s nastavením časovače.

Pyrolýza.

Program Pyrolýza je speciálním programem

s dodatečnými požadavky. Po zvolení pyrolýzy na celém textovém displeji je ukazovaná zpráva „Odstraň všechny elementy z komory, a stlač OK”.

Program čeká do 10 minut na potvrzení uživatele.

Po potvrzení na levé straně je promítaná zpráva: „Zvol čas trvání pyrolýzy”, a na pravé možné hodnoty k volbě: „90 minut”, „120 minut” nebo „150 minut”. Hodnoty se mění jak hmotnosti v hotových programech.

Po potvrzení času trvání programátor kontroluje stav dvířek. Jestliže jsou dvířka ote-vřená promítá se zpráva „Zavři dvířka pečicí trouby a stlač OK pro start”. Jestliže jsou dvířka uzavřená, promítá se zpráva: „Stlač OK pro start proces pyrolýzy”. Program čeká do 10 minut na uzavření dvířek a potvrzení uživatele – k startu pyrolýzy je nezbytné splnění obou podmínek – uzavření dvířek a „OK”.

Po potvrzení uživatelem se začíná proces pyrolýzy: blokovaná jsou dvířka, rozsvítí se symbol a symbol blokády dvířek, pracují ohřívač opékače + ohřívač dolní, nastavení teploty 480°C, je zapínaná II. rychlost chladicího ventilátoru. Faktické nastavení teploty činí 465°C, ohřívač dolní pracuje v cyklu s přestávkami. Na displeji je ukazovaná zpráva „Pozor! Trvá pyrolýza!”

30 minut před koncem nastaveného času jsou ohřívače odpojované, nastavení teploty se mění na „---°C” a zpráva na displeji se mění na „Trvá chlazení”.

V průběhu zchlazování programátor hodnotí rychlost chlazení a průběžně aktualizuje ukazovaný čas trvání a hodinu zakončení.

Po zchlazení do 150°C se začíná proces odblokování dvířek.

Po odblokování dvířek se ventilátor vrací do práce na I. rychlosti a program se končí podobně jak hotové programy.

V případě pyrolýzy není možnost změny nastavení v průběhu trvání programu ani kontinuace programu na stejných nastaveních.

Po zrušení alarmu programátor vždy přechází do aktivního režimu. Jediný způsob přerušení pyrolýzy je použití čidla ①

V případě přerušení pyrolýzy v důsledku zániku napětí, programátor přechází do režimu zchlazování a následovně otevírání dvířek – jak v průběhu posledních 30 minut normálního programu.

V případě přerušení pyrolýzy čidlem pečicí trouba se nevypíná, pouze přechází do režimu zchlazování a otevírání dvířek jak výše. Po odblokování dvířek pečicí trouba přechází do režimu standby.

Jestliže v průběhu startování pyrolýzy (po potvrzení OK) uživatel otevře dvířka spíš, než budou zablokovaná, programátor na to zareaguje signálem [alarm otevřených dvířek], ruší program pyrolýzy a přechází do režimu odblokování dvířek (jak výše).

Nastavení.

Do menu konfigurace se přechází po současném dotknutí čidel 📁 i 🌐 Vstup do menu konfigurace je možný pouze v aktivním režimu.

Pohyb po menu je následující:

^, ↘ změna zvolené pozice (všechna menu jsou spletená, po poslední pozici programátor se vrací do první);

OK – potvrzení volby;

☐ – výstup (zrušení nepotvrzených nastavení) a přechod do menu programy;

- výstup a přechod do menu funkce ohřevu;

- výstup a přechod do nastavení hodin; - návrat do předcházející etapy. V případě první etapy – zrušení nastavení a návrat do aktivního režimu.

[přestávka v obsluze 20s] - jestliže průběhu volby uživatel po dobu 20 sekund nestlačí žádné čidlo, programátor ruší dosavadní nastavení a vrací se do aktivního režimu.

Na levé straně textového displeje se ukazuje zpráva „Nastavení”, na pravé straně se ukazuje opis skupiny nastavení:

• 1. Jazyk;
• 1. Osvětlení;
• 1. ECO;
• 1. Jasnost displeje;
• 1. Jasnost úchytu (dle volby);
• 1. Servis;
• 1. Tovární nastavení.

1. Jazyk.

Na levé straně textového okna se ukazuje zpráva „Zvol jazyk”. Na pravé straně je promítán seznam jazyků, přičemž jako implicitní je promítaný aktuální jazyk.

Čidly ^, se mění jazyk. Po dotknutí OK jazyk nápisu „Zvol jazyk” se mění v souladu s volbou uživatele, a níže se pokazuje nápis „Potvrď volbu ” v novém jazyku.

Dotknutí nebo způsobuje zrušení ná- pisu „Potvrd’ volbu ” a opětovné promítání seznamu jazyků. Dotknutí <způsobuje výstup z menu a návrat do jazyka, který byl aktivní v okamžiku vstupu do menu „Jazyk”. Dotknutí OK způsobuje zapamatování aktuálního jazyku a návrat do menu nastavení.

2. Osvětlení.

Na levé straně textového okna se ukazuje zpráva „Zvol režim práce osvětlení”. Na pravé straně se ukazuje jedna z dvou možných voleb: „nepřetržitá práce” a „práce ECO”. Implicitní hodnota je průběžně nastavená, továrenskou hodnotou: „práce ECO”. Dotknutí OK způsobuje zapamatování aktuální hodnoty a návrat do menu nastavení.

Opis obsažený v specifikaci obsahuje práci osvětlení v režimu ECO. V případě nastavení nepřetržité práce, je osvětlení zapnuté:

- po celou dobu otevření dvířek;

- po celou dobu pečení.

3. ECO

Na levé straně textového okna se ukazuje zpráva „Zvol režim práce pečicí trouby”. Na pravé straně se ukazuje jedna z dvou možných voleb: „standardní práce ” a „práce ECO”. Implicitní hodnota je průběžně nastavená, továrenskou hodnotou: „práce ECO”. Dotknutí OK způsobuje zapamatování aktuální hodnoty a návrat do menu nastavení. Opis obsažený v specifikaci obsahuje práci pečicí trouby v standardním režimu. Režim ECO má vliv na práci pečicí trouby v hotových programech, při nastaveném časovači nebo aktivní sondě.

V případě časovače, jestliže nastavený čas práce překračuje 25 minut, ohřívače pečicí trouby a ventilátor termooběhu jsou odpojované na 5 minut před plánovaným zakončením ohřevu a alarmem.

V případě sondy, ohřívače odpojované jsou na 2° pod nastavenou hodnotu teploty. Jestliže v průběhu 2 minut se teplota automa

ticky nezvýší, indikace sondy bude zvýšená o 1° (do hodnoty nastavené – 1°). Jestliže v průběhu dalších 3 minut teplota nedojde do nastavené, indikace bude opětovně zvýšená o 1° a současně následuje zakončení programu se sondou (pečicí trouba se chová tak, jakby teplota sondy dosáhla příslušnou hodnotu).

4. Jasnost displeje.

Na levé straně textového okna se ukazuje zpráva „Zvol režim práce displeje“. Na pravé straně se ukazuje jedna z třech možných voleb: „režim aktivní”, režim standby“, „režim noční”. Po potvrzení volby na levé straně se ukazuje zpráva „Nastav jasnost v aktivním režimu” (nebo příslušně „... v režimu standby“, „... v režimu nočním”). Na pravé straně je ukázaná nyní nastavená jasnost displeje pro daný režim ve formátu „100%“. Hodnota podsvícení se mění čidly, , po potvrzení OK nebo vrácení čidlem <program se vrací do podmenu volby režimu displeje.

V průběhu nastavení jasnosti, podsvícení pracuje s hodnotou promítání na obrazovce. Implicitní hodnoty pro režimy aktivního nočního /standby/ to 80%, 45%, 30%.

5. Jasnost úchytu.

Pozice menu se promítá pouze v případě odhalení přítomnosti podsvíceného úchytu. Na levé straně textového okna se ukazuje zpráva „Nastav jasnost úchytu”. Na pravé straně je ukázaná nyní nastavená jasnost displeje pro daný režim ve formátu „100%”. Hodnota podsvícení se mění čidly, po potvrzení OK nebo vrácení čidlem < program se vrací do menu.

V průběhu nastavení jasnosti, podsvícení úchytu je zapnuté a pracuje s hodnotou promítanou na obrazovce.

Implicitní hodnota jasnosti úchytu je 75%.

6. Servis.

V menu Servis není možné nastavit žádné parametry. Parametry se prohlížejí čidly , √, návrat následuje po dotknutí OK nebo <

. Seznam parametrů:

• SERVIS: verze programu panelu:
• SERVIS: verze programu modulu:
• SERVIS: aktuální chyba:
• SERVIS: předcházející chyba:

Seznam promítaných chyb:

• chybí – není chyba;
• E0 – chyba čidla teploty komory;
• E1 – chyba čidla sondy do masa.

7. Tovární nastavení.

Po zvolení na textové obrazovce se ukazuje zpráva: „Vrátit továrenské nastavení?”. Dotknutí OK způsobuje navrácení továrenských nastavení a návrat do menu nastavení, čidlo <způsobuje návrat bez změny nastavení, a čidla , jsou neaktivní. Návrat do továrenských nastavení také ruší všechna aktuální nastavení programů, minutky, časovače, sečítání času práce.

Parametry zahrnuté návratem do továrenských nastavení:

• jazyk: anglický;
• podsvícení: 80%/45%/30%;
• osvětlení: režim ECO;
• pečicí trouba: režim ECO;
• hodiny: 24H (hodnota času bez změn).

Používání grilu.

Proces opékání následuje v důsledku činnosti na pokrm infračerveného záření, emitovaného rozžhaveným ohřívačem opékače.

Pro zapnutí grilu:

● zvolte jednu z funkcí ohřevu ,
- vyhřívejte pečicí troubu po dobu cca 5 minut (při uzavřených dvířkách pečicí trouby).
- vložte do pečicí trouby plech s pokrmem na příslušnou pracovní úroveň, a v případě grilování na roště umístěte na bezprostředně nižší úrovni (pod roštem) plech na stékající tuk,
- uzavřete dvířka pečicí trouby.

Pozor!

Grilujte při zavřených dvířkách pečicí trouby.

Pokud je používaný gril, dostupné části mohou být horké.

Doporučuje se zabránit dětem přístup k pečicí troubě.

Pokrmy z těsta

- doporučuje se pečení pokrmů z těsta na pleších, které jsou továrním příslušenstvím sporáku,

- pokrmy z těsta lze také péci v prodávaných formách a na pleších, které je třeba vložit na sušící mřížku, k pečení doporučujeme plechy černé barvy, které lépe přenášejí teplo a zkracují dobu pečení,

- v případě využití konvenčního ohřevu (horní + dolní topné těleso) nedoporu- čujeme použití forem a plechů se světlým a lesklým povrchem, použití forem tohoto typu může způsobovat nedopečení spodku těsta,

- v případě využití funkce horký vzduch není nutné vstupní předehřátí komory trouby, u ostatních způsobů ohřevu je třeba před vložením pokrmu komoru trouby rozehřát,

- před vyjmutím pokrmu z trouby je třeba zkontrolovat kvalitu upečení pomocí dřevěné špejle (při správném upečení by po píchnutí do těsta měla špejle zůstat suchá a čistá),

- po vypnutí pečící trouby je vhodné pokrm v ní ponechat ještě po dobu asi 5 minut,

- teploty pečení pokrmů při využití funkce horký vzduch jsou zpravidla o 20 – 30 stupňů nižší ve srovnání s konvenčním pečením (při použití horního a dolního topného tělesa),

- parametry pečení uvedené v tabulce 1 jsou orientační a lze je upravovat vzhledem k vlastním zkušenostem a kuchařským zvyklostem,

- pokud se informace uváděné v kuchařských knihách značně liší od hodnot uvedených v návodu k obsluze sporáku, prosíme, řídte se pokyny návodu.

Pečení masa

- v troubě by měly být připravovány porce masa větší, než 1 kg, menší kousky doporučujeme upravovat na plynových hořácích sporáku,

- k pečení doporučujeme používat žáruvzdorné nádoby, rovněž rukojeti těchto nádob musí být odolné vůči působení vysoké teploty,

- při pečení na mřížce na sušení nebo na roštu doporučujeme umístit na nejnižší úroveň pečící plech s nevelkým množstvím vody,

- doporučujeme nejméně jednou v polovině doby pečení obrátit maso na druhou stranu, během pečení je také třeba občas podlévat maso šťávou (výpekem) vznikajícím při pečení, nebo horkou – slanou vodou, maso se nesmí podlévat studenou vodou.

Péče uživatele o průběžné udržování pečicí trouby v čistotě a jeho odpovídající konzervace, významně ovlivňují prodloužení období její bezporuchové práce.

Před zahájením čištění pečicí troubu vypněte. činnosti čištění začněte teprve po vychladnutí pečicí trouby.

• Pečicí trouba čistěte po každém použití. Při čištění pečicí trouby zapněte osvětlení, umožňující získání lepší viditelnosti pracovního prostoru.
• Komoru pečicí trouby myjte pouze teplou vodou s dodatkem malého množství pří-pravků pro mytí nádobí.

- Parní čištění

Způsob zacházení je popsán v kapitole Fungování programátoru a ovládání pečicí trouby.

Po zakončení procesu čištění otevřete dvířka pečicí trouby, vnitřek komory vytřete houbičkou anebo utěrkou a poté umyjte teplou vodou s přípravkem pro mytí nádobí.

• Po umytí komory pečicí trouby ji vytřete do sucha.
• Pro mytí a čištění povrchu používejte měkký a jemný hadřík, dobře pohlcující vlhkost.

Důležité!

K čištění a údržbě nepoužívejte žádné abrazivní prostředky, ostrá čistidla ani brusné předměty.

K čištění předního krytu použí-vejte pouze teplou vodu s malým přídavkem čisticího přípravku na nádobí nebo skla. Nepoužívejte čisticí emulzi.

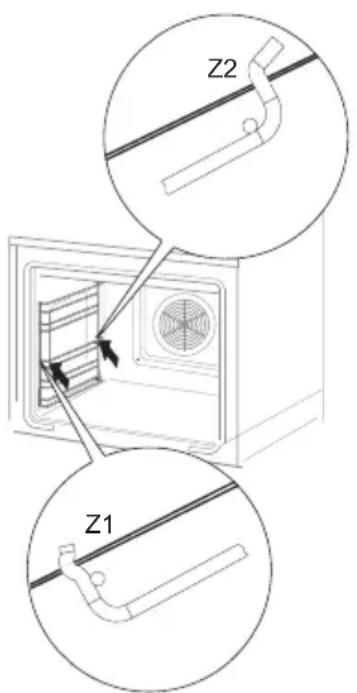

- Pečicí trouba označená písmenem D byla vybavená snadno vyjímatelnými vodícími lištami drátěné (žebříky) vložek pečicí trouby. Pro vyjmutí k mytí je zatáhněte za závěs nacházející se vpředu (Z1) po-tom odchylte vodicí lištu a vyjměte ji ze zadního závěsu (Z2). Po umytí vodicích lišt je umístěte v úložných otvorech pečicí trouby, vtlacte závěsy (Z1 a Z2).

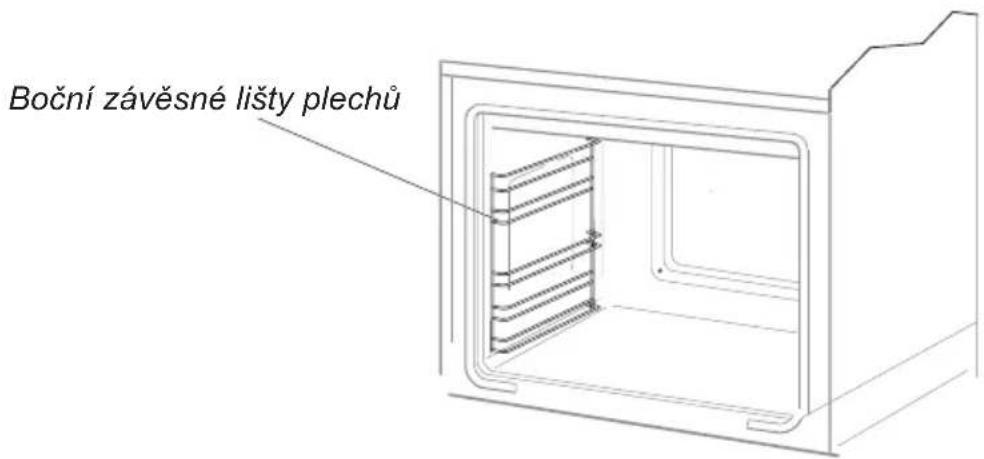

Demontáž bočních žebříků

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

- Pečicí trouby mají nerezavějící vysouvané teleskopické lišty připevněné k drátěným lištám. Vodící lišty vyjímejte i myjte spolu s drátěnými lištami. Před umístěním na nich plechů je vysuňte (jestliže pečicí trouba je zahřátá, vodící lišty vysuňte zachycujíce zadní hranu plechů o zarážky nacházející se v přední části lišt) a poté zasuňte spolu s plechem.

Pozor!

Teleskopická vodítka nemyjte v myčkách nádobí.

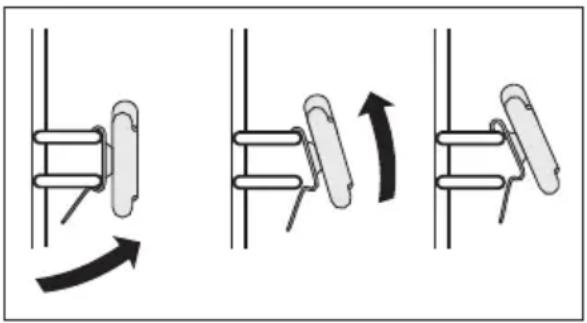

Vyjímání teleskopických vodítek

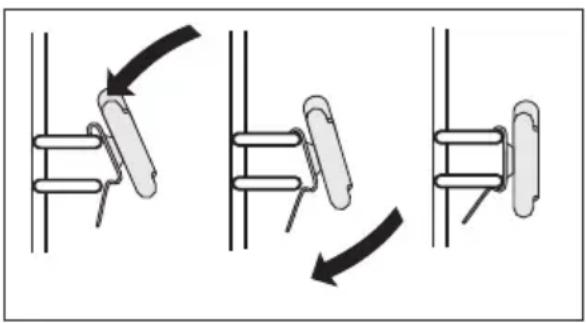

Zakládání teleskopických vodítek

Pyrolytické čistění\*

Pyrolytické samočistění pečicí trouby. Pečicí trouba se nahřívá na teplotu cca 480°C. Zbytky po grilování anebo pečení jsou změněné na snadno odstranitelný popel, který po zakončení procesu vymet'te anebo pomocí vlhké utěrky odstraňte.

Před zapnutím funkce pyrolýza.

Pozor!

Odstraňte veškeré příslušenství z vnitřku pečicí trouby (plechy, sušicí žebříky, vodicích boční lišty, vodicích teleskopické lišty). Příslušenství ponechané po dobu pyrolýzy uvnitř pečicí trouby bude neodvratně poškozené.

• Odstraňte silné zašpinění z vnitřku pečicí trouby.
• Očistěte vlhkou utěrkou vnější povrchy pečicí trouby.
• Jednejte v souladu s návodem.

V průběhu procesu čistění.

• Nenechávejte utěrky v blízkosti zahřáté pečicí trouby.
• Nezapínejte varnou desku.
• Nezapínejte osvětlení pečicí trouby.
• Dvířka pečicí trouby jsou vybavena blo-kádou, která znemožňuje jejich otevření v průběhu procesu. Neotevírejte dvířka, aby se nepřerušil proces čistění.

Pozor!

V průběhu procesu pyrolytického čistění pečicí trouba může dosáhnout velmi vysoké teploty, z tohoto důvodu se vnější povrchy pečicí trouby mohou zahřát více než obyčejně, proto se postarejte o to, aby se tehdy děti nenacházely v blízkosti pečicí trouby. Z ohledu na výpary, které se vydělují v průběhu čistění, kuchyně musí být dobře větraná.

Proces pyrolytického čistění:

• Uzavřete dvířka pečicí trouby.
• Jednejte v souladu s pokyny v kapitole Funkce pyrolytického čištění.

Pozor!

Jestliže v pečicí troubě panuje vysoká teplota (vyšší než v normálním používání), dvířka se neodblokují.

Po ochladnutí je možné dvířka otevřít a odstranit popel měkkou, vlhkou utěrkou. Zamontujte vodicí boční lišty a jiné dostupné příslušenství. Pečicí trouba je připravena k používání.

*u některých typů

Výměna halogenové žárovky osvětlení trouby

Abyste neutrpěli úraz elektrickým proudem, před výměnou halogenové žárovky se ujistěte, zda je zařízení vypnuto.

1. Troubu odpojte od napájení
2. Z pečicí trouby vyjměte plechy.
3. Pokud má trouba teleskopická vodítka, vyjměte je.

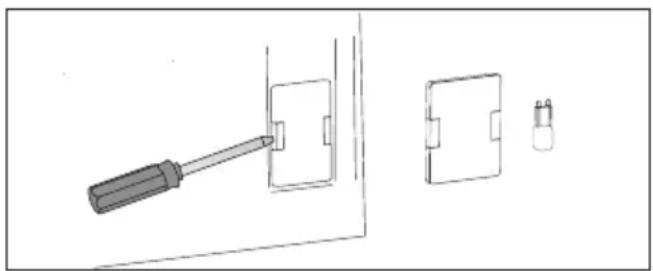

4. Pomocí plochého šroubováku nadzvedněte západku stínítka, vyjměte ho, umyjte a nezapomeňte utřít do sucha.
5. Vyjměte halogenovou žárovku tak, že ji vysunete směrem dolů s použitím hadříku nebo papíru, v případě potřeby ji vyměňte za novou G9
   -napětí 230V
   -výkon 25W
6. Halogenovou žárovku vložte přesně do objímky.
7. Nasad'te stínítko osvětlení

Pozor: Pamatujte na to, abyste se přímo nedotýkali prsty halogenové žárovky při jejím nasazování!

Vyjímání dvířek

Pro získání snadnějšího přístupu do komory pečicí trouby a čištění, je možné vyjmutí dvířek. Pro tento cíl otevřete dvířka, odchylte nahoru zabezpečující element umístěný v závěsu (výkr. A). Dvířka lehce přivřete, zdvihněte a vyjmete ve směru dopředu. S cílem zamontování dvířek w kuchyni je postup obrácený. Při vkládání věnujte pozornost tomu, aby výřez na závěsu správně nasadit na výstupek úchytu závěsu. Po vložení dvířek do pečicí trouby bezpodmínečně spustte zajišťující element a důkladně ho přitlačte. Nesprávné ustavení zajišťujícího elementu může způsobit poškození závěsu při zkoušce uzavření dvířek.

Odchýlení zajištění závěsů

Vyjmutí vnitřní skleněné tabule\*

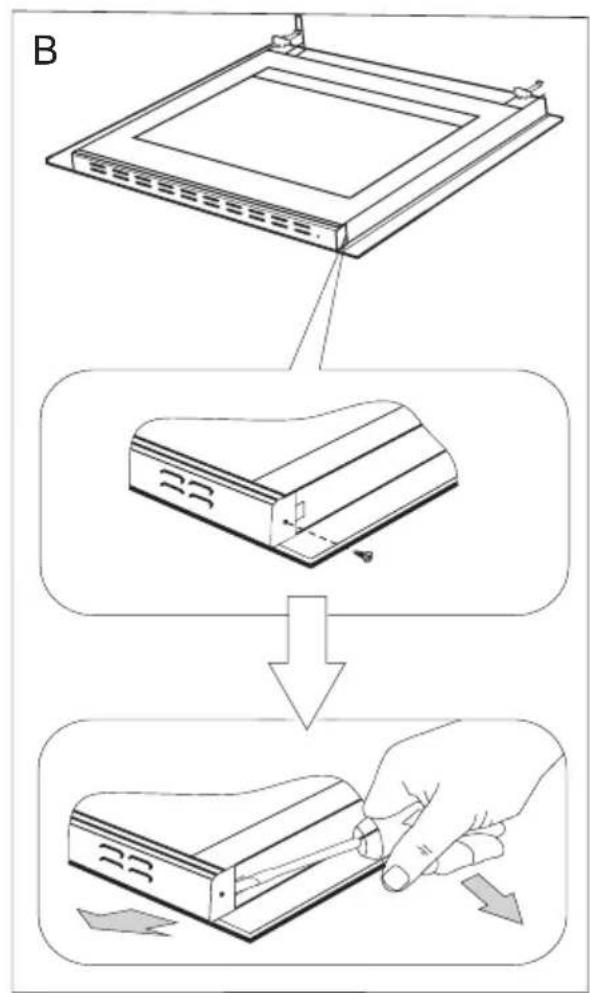

1. Pomocí křížového šroubováku odšroubujte šroubky na bočních příchytkách (obr. B).
2. Příchytky vyjměte plochým šroubovákem a vyjměte horní lištu dvířek (obr. B, C).

1. Vnitřní sklo vyjměte z úchytů v dolní části dvířek.

Vyjměte střední sklo (obr.D).

1. Vyčistěte sklo teplou vodou s malým množstvím čisticího přípravku.

Při následné montáži postupujte v opačném pořadí. Hladká část skleněné tabule se musí nacházet v horní části.

Pozor! Nevtlačujte horní lištu současně do obou stran dvířek. Pro správné osazení horní lišty dvířek, nejdříve přiložte levý konec lišty do dvířek, a pravý konec vtlacte do slyšitelného „kliknutí”. Poté přitlačte lištu z levé strany do slyšitelného „kliknutí”.

Vyjmutí vnitřní skleněné tabule

Vyjímání vnitřních skleněných tabulí\*

1. Pomocí křížového šroubováku odšroubujte šroubky nacházející se v horní liště dvířek (výkr. B).

2. Pomocí plochého šroubováku vysuňte horní lištu dvířek, opatrným páčením po bocích (výkr. B, C).

1. Vnitřní sklo vyjměte z připevnění (v dolní části dvířek). (Výkr. D). Vyjměte prostřední skleněné tabule.

Pozor! Nebezpečí poškození připevnění skel. Sklo vysuňte, nezdvihejte nahoru.

Vyjměte střední sklo, (výkr. D).

1. Skla vymyjte teplou vodou a malým množstvím čistícího přípravku.

S cílem opětovného zamontování skla postupujte obráceně. Hladká část skla se musí nacházet nahoře, seříznuté rohy dole.

Vyjímání vnitřních skleněných tabulí

Periodické revize

Kromě činností, jejichž úkolem je průběžné udržování sporáku v čistotě je třeba:

• provádět periodické kontroly funkčnosti ovládacích prvků a pracovních systémů sporáku. Po skončení záruční doby, nejméně jednou za dva roky, je třeba pověřit firmu servisní obsluhy provedením technické revize sporáku,
• odstranit zjištěné provozní závady,
• provést periodickou údržbu pracovních systémů sporáku.

Pozor!

Veškeré opravy a regulační úkony by měly být prováděny patřičnou firmou servisní obsluhy nebo instalatérem, který vlastní příslušná oprávnění.

V každé havarijní situaci provedte následující:

● vypněte pracovní soustavy pečicí trouby,
● odpojte elektrické napájení,
- Některé drobné poruchy si může uživatel odstranit sám, pokud se bude řídit pokyny uvedenými v níže umístěné tabulce; předtím než se obrátíte na oddělení obsluhy zákazníka anebo servisu zkontrolujte postupně body v tabulce.

Problém Příčina Činnost
1.spotřebič nefunguje výluka	dodávky elektrického proudu	zkontrolujte pojistku domácí insta-lace, spálenou vyměňte
2.nefunguje osvětlení pečicí trouby	uvolněná anebo poškozená žárovka	vyměňte přepálenou žárovku (viz kapitolu Čistění a konzervace
3. chyba E0 chyba čtení teploty	uvnitř komory pečicí trouby	používání pečicí trouby není možné, obra>te se na nejbližší servis.
4. chyba E1 chyba čtení teploty tepelné sondy		zpráva mizí po vyjmutí tepelné sondy, pečicí troubu je možné používat, ale bez tepelné sondy
5.ventilátor při ohřívači termo-oběhu nefunguje	Nebezpečí přehřátí! Okamžitě odpojte pečicí troubu od sítě (pojist-ka). Obrat’te se na nejbližší servis.

Jestliže problém nebyl vyřešen, odpojte napájení a nahlaste poruchu.

Pozor! Veškeré opravy mohou být prováděné pouze kvalifikovanými pracovníky servisu.

Jmenovité napětí 230V\~50 Hz

Jmenovitý výkon max. 3,1 kW

Rozměry sporáku 59,5 / 59,5 / 57,5 cm

Splňuje požadavky předpisů EU – normy EN 60335-1, EN 60335-2-6

Návod uschovajte a skladujte tak, aby bol vždy po ruke.

Pozor!

Rúra je možné obsluhovat' len po zoznámení sa s týmto návodom.

Čistenie a údržba sporáka....71

Technické údaje....79

Prosíme Vás, aby ste po rozbalení zariadenia zlikvidovali časti

Pozor:

Pečiaca rúra je vybavená programátorom s displejom ovládaným pomocou tlačidiel (senzorov). Zareagovanie, každého zo senzorov nasleduje po dotknutí skla v mieste vyznačenom pre senzor (výskyt piktogramov)a je signalizované zvukovým signálom.

Povrchy senzorov udržujte v čis- tote.

Rozsah ovládacích senzorov

Ak je spotrebič v režime standby, to v hodinách 22:00 – 6:00 nasleduje zníženie jasnosti displeja na hodnotu nastavenú pre nočný režim.

Aktívny režim.

Indikátor teploty - tepelná sonda.\*

Ak užívatel' vyjme tepelnú sondu v priebehu práce (po potvrdeniu teploty tepelnej sondy) bude to považované za chybu (možné poškodenie tepelnej sondy) a program bude prerušený.

Spolupráce tepelnej sondy a časovača:

Časovač je možné deaktivovat' nastavením pracovného času na 0:00.

nom času ukončenia) je možné modifikovat' od 0 do (čas ukončení – priebežný čas – 1 minúta).

Sčítanie času práce.

Po schladení do 150°C sa začína proces odblokovanie dvierok.

Na l'avej strane textového displeja sa ukazuje správa „Nastavenia“, na pravej strane sa ukazuje opis skupiny nastavení:

• 1. Jazyk;
• 1. Osvetlenie;
• 1. ECO;
• 1. Jasnost' displeja;
• 1. Jasnost' úchytu (podl'a vol'by);
• 1. Servis;
• 1. Továrenské nastavovanie.

1. Jazyk.

V priebehu nastavení jasnosti, podsvietenie

úchytu je zapnuté a pracuje s hodnotou pre- mietanou na obrazovke.

Implicitná hodnota jasnosti úchytu je 75%.

6. Servis.

• chybí – nie je chyba;
• E0 – chyba senzora teploty komory;
• E1 chyba senzora sondy do mäsa.

Parametre obsiahnuté návratom do továrenských nastavení:

• jazyk: anglický;
• podsvietenie: 80%/45%/30%;
• osvetlenie: režim ECO;
• pečiaca rúra: režim ECO;
• hodiny: 24H (hodnota času bez zmien).

Používanie grilu.

Teleskopické lišty nemyte v umývačkách riadu.

Po ochladnutí je možné dvierka otvorit' a odstránit' popol mäkkou, vlhkou handričkou.

Menovitý výkon max. 3,1 kW

Rozmery sporáka 59,5 / 59,5 / 57,5 cm

Splňuje požiadavky predpisov EÚ – normy EN 60335-1, EN 60335-2-6

Kontakty pro záruční a pozáruční servis výrobku značky Amica.

ČR

Martykán servis

Zámecká 3

698 01 Veselí nad Moravou

Tel: [phone]

e-mail: [e-mail]

www.martykanservis.cz

SK

Servisní Středisko Amica SK

Se sídlem :

Fastplus s.r.o.

Na pántoch 18

831 06 Bratislava - Rača

Tel: [phone]

e-mail: [e-mail]

www.fastplus.sk
