Typ produktu	Vstavaná umývačka riadu
Rozmery (V x Š x H)	82 cm x 60 cm x 57 cm
Hmotnosť	45 kg
Napätie / Frekvencia	220-240 V / 50 Hz
Spotreba energie (štandardný cyklus)	1.05 kWh
Spotreba vody (štandardný cyklus)	12 litrov
Hladina hluku	49 dB(A)
Kapacita	12 súprav
Umývacie programy	Eco 50°, Intenzívny 70°, Rýchly 30', Sklo, Predmývanie
Doplnkové funkcie	Odložený štart, polovičná náplň, extra suché
Typ inštalácie	Pod pracovnú dosku, úplne vstavaná
Nastaviteľná výška horného koša	Áno, 3 polohy
Samočistiaci filter	Áno, s indikátorom čistenia
Bezpečnosť proti pretečeniu	AquaStop
Detská poistka dverí	Áno
Energetická trieda (EÚ)	E (stupnica A-G)
Trieda hluku	D
Elektronické programovanie	Dotykový panel s digitálnym displejom
Materiál vnútra	Nehrdzavejúca oceľ
Dostupné náhradné diely	Ostrekovacie ramená, filtre, tesnenia, koše, ovládacie panely
Opraviteľnosť (index)	7,5 z 10
Krajina výroby	Poľsko
Rok uvedenia	2020

Často kladené otázky - ZDS 3010 ZANUSSI

Ako nainštalovať umývačku riadu ZDS 3010?

Uistite sa, že spotrebič je vyrovnaný a pripojený k prívodu vody a odtoku. Postupujte podľa pokynov v inštalačnom manuáli. Dôležité: Použite vhodnú inštalačnú súpravu.

Aké umývacie programy má?

Má programy ako Eco 50°, Intenzívny 70°, Rýchly 30', Sklo a Predmývanie. Vyberte podľa náplne a stupňa znečistenia.

Ako používať funkciu odloženého štartu?

Stlačte tlačidlo Odložený štart a vyberte požadované oneskorenie (1-24 hodín). Zatvorte dvierka a program sa spustí automaticky.

Čo robiť, ak umývačka riadu neumýva dobre?

Skontrolujte, či filtre nie sú upchaté, či sa ostrekovacie ramená voľne otáčajú a či používate vhodný čistiaci prostriedok. Vykonajte údržbový cyklus so špecifickým čistiacim prostriedkom.

Ako vyčistiť filter?

Otočte valcový filter proti smeru hodinových ručičiek a vyberte ho. Umyte ho pod tečúcou vodou jemnou kefkou. Vráťte ho späť otočením až na doraz.

Aký čistiaci prostriedok použiť?

Použite práškový, gélový alebo tabletový čistiaci prostriedok určený pre umývačky riadu. Dávkovanie prispôsobte tvrdosti vody. Pozrite si tabuľku dávkovania.

Ako vyriešiť chybový kód E15?

Kód E15 označuje únik vody. Zatvorte prívod vody a kontaktujte servisné stredisko. Nepokúšajte sa o opravu sami.

Je možné umývačku riadu nainštalovať do existujúcej skrinky?

Áno, je to vstavaný model. Potrebujete výklenok so šírkou 60 cm a výškou 82 cm. V prípade potreby nastavte výšku spotrebiča.

Ako aktivovať detskú poistku?

Podržte stlačené tlačidlá Štart/Pauza a Extra suché po dobu 3 sekúnd, kým sa na displeji nezobrazí zámok.

Kde zohnať náhradné diely?

Diely ako filtre, ostrekovacie ramená a tesnenia sú k dispozícii v autorizovaných servisných strediskách a špecializovaných internetových obchodoch. Použite číslo modelu ZDS 3010.

NÁVOD NA OBSLUHU ZDS 3010 ZANUSSI

Bezpečnostné pokyny ____ 56
Ovládací panel 57
Umývacie programy ____ 59
Pred prvým použitím ____ 60
Nastavenie zmäkčovača vody ____ 60
Používanie soli do umývačky riadu ____ 61
Používanie leštidla 62
Vkladanie jedálenského príboru a riadu ____ 62
Používanie umývacieho prostriedku ____ 64

Funkcia Multitab 65
Výber a spustenie umývacieho programu ____ 65
Ošetrovanie a čistenie ____ 66
Čo robit', ked'... 67
Technické údaje ____ 69
Ochrana životného prostredia ____ 69
Inštalácia 70
Pripojenie na vodovodné potrubie ____ 70
Zapojenie do elektrickej siete ____ 72

Zmeny vyhradené

Bezpečnostné pokyny

V záujme vašej bezpečnosti a správnej činnosti spotrebiča si pred jeho inštaláciou a používaním spotrebiča prečítajte tento návod na používanie. Návod musí ostať so spotrebičom aj v prípade prest'ahovania alebo predaja inej osobe. Používatelia musia poznat' spôsob obsluhy a bezpečnostné opatrenia pri používaní spotrebiča.

Správne používanie

• Spotrebič je určený výhradne na používanie v domácnosti.
• S pot re b i č používajte výhradne na um ktorý je vhodný na umývanie v umývačke.
• Do spotrebiča nepridávajte žiadne rozpúšťadlá. Hrozí nebezpečenstvo výbuchu.
• Nože a všetky ostré a špicaté predmety vkladajte do košíka na príbor hrotmi dolu. Ak nie, uložte ich vodorovne do vrchného koša.
• Používajte iba značkové prípravky pre umývačky riadu (umývací prostriedok, sol', oplachovací prípravok).
• Ak otvoríte dvierka, kým je spotrebič v činnosti, môže uniknúť horúca para. Hrozí nebezpečenstvo popálenia pokožky.
• Riad zumýva čky riadu nevyberajtčí umývací program.
• Po ukončení umývacieho programu vytiahnite zástrčku zo zásuvky elektrickej siete a zatvorte vodovodný ventil.
• Spotrebič smie opravovať výhradne autorizovaný servisný technik. Používajte výhradne originálne náhradné diely.

- S p o t r e b i č neopravujte sami, aby ste predišli niam a poškodeniu spotrebiča. Vždy volajte miestne servisné stredisko.

• Spotrebič nesmú používať osoby (vrátane detí) so zníženými fyzickou, zmyslovou alebo rozumovou spôsobilost'ou, ani osoby, ktoré nemajú dostatok skúseností a poznatkov o obsluhe spotrebiča. Musia byť pod dozorom alebo musia byť poučené o správnej obsluhe osobou zodpovednou za ich bezpečnost. vanie riadu,
• Dodržiavajte bezpečnostné pokyny výrobcu umývacieho prostriedku, aby ste predišli popáleninám očí, úst alebo hrdla.
• Vodu z umývačky riadu nepite. Zvyšky umývacieho prostriedku môžu ostať v spotrebiči.
• Ked spotrebič nepoužívate, nechajte dvierka spotrebiča vždy zatvorené, aby ste predišli úrazom a aby ste nezakopli o dvierka.
• Na otvorené dvierka si nesadajte, ani na ne nestú-pajte.

Bezpečnost' detí

• Tento spotrebič smú používať iba dospelé osoby.
  kýrNašdečukodniadajte, aby sa spotrebičom nehrali.
• Všetky baliace materiály uskladňujte mimo dosahu detí. Hrozí nebezpečenstvo udusenia.
• Všetky umývacie a prídavné prostriedky uskladňujte na bezpečnom mieste. Nedovol'te det'om, aby sa dotýkali umývacích prostriedkov.
• Ked' sú dvierka umývačky riadu otvorené, nedovoľte, aby sa k nej priblížili deti.

Inštalácia

• Skontrolujte, či sa spotrebič pri preprave nepoškodil. Poškodený spotrebič nezapájajte. Ak je to potrebné, zavolajte dodávatel'a.
• Pred prvým použitím odstráňte všetky obalové materiály.
• Elektrické zapojenie smie vykonat' výhradne kvalifikovaný pracovník.
• Zapojenie k vodovodnej sieti smie vykonať výhradne kvalifikovaný pracovník.

• Na tomto výrobku nesmiete urobit' technické úpravy, ani ináč ho modifikovat'. Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.

• Spotrebičnepoužívajte:

• ak je poškodený prívodný elektrický kábel alebo vodné hadice,
• ak je poškodený ovládací panel, pracovná plocha alebo oblast' sokla tak, že je možný prístup k vnútorným častiam spotrebiča.
  Zavolajte miestne servisné stredisko.

- Steny umývačky riadu nikdy nesmiete prevřtat', aby sa nepoškodili hydraulické alebo elektrické časti.

Kontrolky
Koniec programu→I	Rozsvieti sa po ukončení umývacieho programu. Po-mocné funkcie:Úroveň zmäkčovača vody.Aktivácia/vypnutie leštidla.Alarm v prípade poruchy spotrebiča.
Funkcia Multitab Rozsvieti sa po aktivácii funkcie multitab. Pozrite kapitolu 'Funkcia Multitab'.
[5WBH]	Rozsvieti sa, keď treba doplnit' sol' do zásobníka. Poz- zrite kapitolu 'Používanie soli v umývačke riadu'.Po naplnení zásobníka môže kontrolka ostat' svietit'ešte niekol’ko hodín. Nemá to nepriaznivé účinky na prevádzku spotrebiča.
[2WK3]

1) Ked' je zásobník na sol' a/alebo leštidlo prázdny, príslušné kontrolky sa nerozsvietia, kým je v činnosti program umývania.

Programové tlačidlá

Pomocou týchto tlačidiel môžte zvolit' umývací program. Po stlačení nejakého programového tlačidla sa rozsvieti príslušná kontrolka. Podrobnejšie údaje nájdete v tabul'ke 'Programy umývania'.

Tlačidlo na odloženie štartu používajte na posunutie štartu umývacieho programu o 3 alebo 6 hodín. Pozrite kapitolu 'Nastavenie a spustenie umývacieho programu'.

Tlačidlá funkcií

Tlačidlá funkcií používajte pri nasledujúcich operáciách:

• Nastavenie zmäkčovača vody. Pozri kapitolu 'Nastavenie zmäkčovača vody'.
• Na zrušenie prebiehajúceho umývacieho programu alebo prebiehajúceho odloženého štartu. Pozri kapitolu "Nastavenie a spustenie umývacieho programu".
• Na aktiváciu/zrušenie funkcie multitab. Pozri kapitolu "Funkcia Multitab".

- Zrušenie/aktivácia dávkovača leštidla, keď je aktívna funkcia Multitab. Pozri kapitolu "Funkcia Multi-tab".

Nastavovací režim

Pri týchto operáciách musí byť spotrebič v nastavovacom režime:

• Nastavovanie umývacieho programu.
• Nastavovanie úrovne zmäkčovača vody.
- Aktivácia/vypnutie leštidla.

– Rozsvietia sa všetky programové kontrolky.

– Rozsvieti sa iba jedna programová kontrolka.
– Je nastavený umývací program. Zrušte program, aby ste sa dostali spät' k nastavovaciemu režimu. Pozrite kapitolu 'Nastavenie a spustenie umývacieho programu'.

Umývacie programy

Program	Stupeň znečistenia	Druh náplne Popis programu
Intenzívny 70°	Silno znečistený	Porcelán, príbor, hrnce a panvice
Normálny 65°1)	Bežne znečistený	Porcelán a príbor
Rýchly 65°2)	Bežné alebo mier- ne znečistenie	Porcelán a príbor Hlavné umývanie do 65 °C
Úsporný 50°3) ECO	Bežne znečistený	Porcelán a príbor
Predumytie	Akýkol'vek	Čiastočná náplň (doplní sa neskôr v ten istý deň)

2) Ide o veľmi vhodný program na denné umývanie čiastočne naplnenej umývačky. Ideálny program na uspokojenie potrieb 4- člennej rodiny, ktorá potrebuje umyt’ iba riad a príbor použité pri raňajkách a večeri.
3) Testovací program pre skúšobne. Údaje o testovacom programe nájdete v samostatnom popise.

Údaje o spotrebe

Program Doba (v minútach) Elektrická energia (v kWh)			Voda (v litroch)
Intenzívny 70° 80 - 90	1,5 - 1,7	18 - 20
Normálny 65°	90 - 100	1,1 - 1,2	15 - 16
Rýchly 65°	30	0,8	8
Úsporný 50°	160 - 170	0,8 - 0,9	12 - 13
Predumytie	12	0,1	3,5

Uvedené hodnoty spotreby ovplyvňujú nasledujúce faktory: tlak a teplota vody, kolísanie napätia v elektrickej sieti a množstvo riadu.

Pred prvým použitím

Pri každom kroku procedúry dodržiavajte nasledujúce pokyny:

1. Skontrolujte, či úroveň zmäkčovača vody je vhodná pre tvrdost' vody vo vašej oblasti. Podl'a potreby nastavte zmäkčovač vody.
2. Naplňte zásobník vody sol'ou pre umývačky riadu.
3. Naplňte dávkovač leštidla leštidlom.

4. Do umývačky riadu vložte príbor a riad na umývanie.

5. Nastavte správny umývací program pre druh náplne a znečistenie.

6. Naplňte zásobník na umývací prostriedok správnym množstvom prostriedku.
7. Zapnite umývací program.

Ak používate tabletový umývací prostriedok ('3 v 1', '4 v 1', '5 v 1', atd.), pozrite si kapitolu 'Funkcia Multitab'.

Nastavenie zmäkčovača vody

Zmäkčovač vody odstraňuje minerály a soli z privádzanej vody. Minerály a soli môžu nepriaznivo ovplyvnit činnosť spotrebiča.

Tvrdost vody sa meria v príslušných stupniciach:

• Nemecké stupne (dH°).
- Francúzske stupne (°TH).

• mmol/l (milimóly na liter - medzinárodná jednotka tvrdosti vody).
• Clark.
  Zmäkčovač vody nastavte podl'a tvrdosti vody vo vašej oblasti. Podl'a potreby zavolajte služby dodávatel'a vody.

Tvrdost' vody				Nastavenie tvrdosti vody
°dH	°TH	mmol/l	Clark	ručne	elektronicky
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Netreba používať sol'.

Zmäkčovač vody musíte nastavit' manuálne alebo elektronicky.

Ručné nastavenie

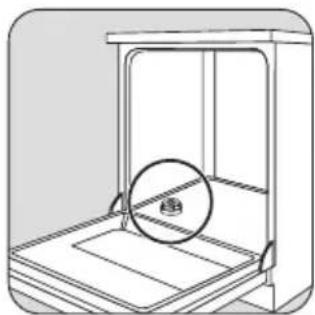

Používanie soli do umývačky riadu

Pozor Používajte iba sol' do umývačky riadu.

Nevhodné typy soli pre umývačky riadu by mohli spôsobit' poškodenie zmäkčovača vody.

1. Stlačte a podržte funkčné tlačidlá B a C, až kým nezačnú blikat' funkčné tlačidlá A, B a C.
2. Pust'te tlačidlá funkcií B a C.

3. Stlačte tlačidlo funkcie A.

4. Svetelná kontrolka tlačidla funkcie A bude d'alej blikat'.
   – Svetelné kontrolky tlačidiel funkcií B a C zhasnú.

5. Kontrolka skončenia programu začina blikat'.

Nastavovacia funkcia zmäkčovača vody je aktivovaná.

Bliká kontrolka skončenia programu, čím indikuje úroveň zmäkčovača vody. Prestávka trvá približne 5 sekúnd.

Príklad: 5 bliknutí, pauza, 5 bliknutí, pauza, atd.... = úroveň 5

1. Jedným stlačením tlačidla funkcie A sa úroveň zmäkčovača vody zvýši o jeden stupeň.
2. Stlačením tlačidla Zap/Vyp túto operáciu uložíte.

Je normálne, že pri plnení sol'ou z dávkovača soli vyteká voda.
i Presvedčite sa, že mimo dávkovača soli sa ne-nachádza ani zrnko soli. Sol', ktorá zostane na povrchu nádrže, môže po určitom čase poškodit' nádrž. Odporúča sa okamžite po naplnení zásobníka na sol' spustit' umývací program. Predíde sa tak korózii spô-sobenej rozsypanou sol'ou.

Ked' zmäkčovač vody elektronicky nastavíte na úroveň 1, kontrolka soli nebude svietit'.

Používanie leštidla

Pri plnení dávkovača leštidla leštidlom postupujte pod- ľa týchto krokov:

Ak chcete zvýšit' alebo znížit' dávkovanie, riad'te sa kapitolou "Čo robit', ak ..."

Vkladanie jedálenského príboru a riadu

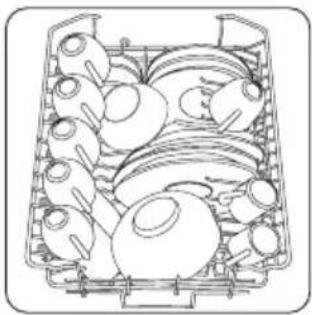

Užitočné rady a tipy

Pozor Spotrebič používajte výhradne na umývanie riadu v domácnosti vhodného na vanie v umývačke.

Spotrebič nepoužívajte na umývanie predmetov, ktoré pohlcujú vodu (špongie, handry a pod.).

- Pred vložením riadu a príboru do umývačky riadu vykonajte tieto kroky:

- O d s t r á ñte všetky zvyšky potravín a hrubú - Z m ä k čite priláleniny na panviciach.

- Pri vkladaní príboru a riadu vykonajte nasledujúce kroky:

– Vložte duté predmety (napr. šálky, poháre a panvice) otvorom smerom dolu.

– Dávajte pozor, aby riad a príbor nezakrývali iné kusy riadu.

Na plastových predmetoch a panviciach s teflónom sa môžu udržiavať kvapky vody. Plastové predmety sa neosušia tak dobre ako porcelánový alebo anti-korový riad.

- L'ahké predmety vložte do horného koša. Zabezpečte, aby sa predmety nehýbali.

! Pozor Pred spustením umývacieho programu skontrolujte, či sa umývacie ramená môžu volne otáčat'.
! Varovanie Po naložení alebo vyložení riadu vždy zatvorte dvierka. Otvorené dvierka môžu byt' nebezpečné.

Servírovací riad a veľké pokrievky ukladajte okolo okraja spodného koša.

Riadky hrotov v spodnom koši môžu byť ploché, aby sa mohli nakladat' šálky, panvice a čaše.

Použite mriežku na príbor. Ak rozmery príborov nedovoľujú použit’ mriežku, vyberte ju.

Pri vysokom riade držia- ky šálok vyklopte.

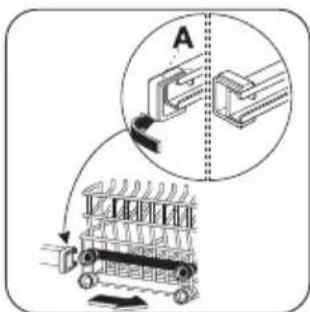

Nastavenie výšky horného koša

Ak dávate veľké taniere do spodného koša, najprv pre- suňte horný kôš do hornej polohy.

Maximálna výška riadu:
horný kôš spodný kôš
Horná poloha 20 cm 31 cm
Spodná poloha 24 cm 27 cm

Uskutočnite tieto kroky na prestavenie koša do hornej alebo dolnej polohy:

1. Presuňte dorazy prednej lišty (A) von.
2. Vytiahnite köš von.
3. Prestavte kôš do hornej alebo dolnej polohy.
4. Dorazy prednej lišty (A) vráťte do ich pôvodnej polohy.

Pozor Ak je kôš v hornej polohe, neukladajte šálky na držiaky šálok.

Používanie umývacieho prostriedku

Používajte iba umývacie prostriedky (prášok, tekutý alebo tablety) vhodné do umývačiek riadu.

• Dávkovanie odporúčané výrobcom.
- Odporúčania pri skladovaní.
Nepoužívajte viac umývacieho prostriedku, ako je potrebné, ochránite tak životné prostredie.

Pri umývacom programe s fázou predumývania pridajte umývací pro-striedok aj do priehradky na predumývanie ( B).

Umývacie prostriedky rôznych značiek sa rozpúšťajú v rôznom čase. Niektoré umývacie prostriedky nezaručia dokonalé výsledky umývania pri krátkych umývacích programoch. Ked' používate tabletové umývacie prostriedky, na úplné odstránenie umývacieho prostriedku používajte dlhé programy.

Používanie kombinovaných tabliet umývacieho prostriedku

Tieto tablety obsahujú umývací prostriedok, leštidlo a sol' do umývačky riadu. Niektoré druhy tabliet môžu obsahovat' aj iné látky

Ak použijete tablety, ktoré obsahujú špeciálnu sol' a leštidlo, nie je potrebné doplnit' zásobníky na sol' a leštidlo. V tomto stave kontrolka leštidla zostáva svietit', kým je spotrebič zapnutý.

1. Skontrolujte, či sú tieto tablety vhodné pre tvrdost vody vo vašej oblasti. Riad'te sa pokynmi výrobcu.
2. Vyberte si najnižšie nastavenie tvrdosti vody a dávkovanie leštidla.

Opätovné používanie normálneho umývacieho prostriedku

Funkcia multitab je určená pre kombinované tabletové umývacie prostriedky.

Tieto tablety obsahujú umývací prostriedok, leštidlo a sol' do umývačky riadu. Niektoré druhy tabliet môžu obsahovat' aj iné látky.

Skontrolujte, či sú tieto tablety vhodné pre tvrdost' vody vo vašej oblasti. Pozrite informácie výrobcu.

Ked' nastavíte funkciu multitab, ostane aktívna, kým ju nezrušite.

Funkcia multitab automaticky zastaví prívod leštidla a soli. Kontrolka zásobníka soli je vypnutá.

Doba programu sa pri používaní funkcie multitab môže predížit'.

Aktivujte alebo zrušte funkciu multitab predtým, ako spustíte umývací program.

Funkcia multitab sa nedá aktivovat', ani zrušit', kým prebieha program. Zrušte umývací program a potom nastavte program ešte raz.

Aktivácia funkcie multitab:

• Stlačte a podržte dve tlačidlá multitab (funkčné tlačidlá D a E). Rozsvieti sa kontrolka multitab.
  Zrušenie funkcie multitab:
• Stlačte a podržte dve tlačidlá multitab (funkčné tlačidlá D a E). Kontrolka multitab zhasne.

i Ak výsledky osušenia riadu nie sú uspokojivé, urobte nasledujúce kroky:

1. Naplňte dávkovač leštidla leštidlom.
2. Zapnite dávkovač leštidla.
3. Nastavte dávkovanie leštidla do polohy 2.
4. Aktivovat' alebo zrušit' dávkovač leštidla môžete, iba ak je aktívna funkcia multitab.

Výber a spustenie umývacieho programu

Umývací program nastavujte s otvorenými dvermi. Umývací program sa spustí až po zatvorení dverí. Až do tohto okamihu možno upravovať nastavenia.

Pri nastavení a spustení umývacieho programu urobte nasledujúce kroky:

1. Zapnite spotrebič.
2. Skontrolujte, či je spotrebič v nastavovacom reži- me.

1. Zapnite spotrebič.
2. Skontrolujte, či je spotrebič v nastavovacom reži- me.
3. Stlačte a podržte tlačidlá funkcií B a C.
4. Svetelné kontrolky funkčných tlačidiel A, B a C začnú blikat'.
5. Stlačte tlačidlo funkcie B.
   – Svetelné kontrolky tlačidiel funkcií A a C zhasnú.

6. Kontrolka funkčného tlačidla B bude d'alej blikat'.

7. Opät' stlačte tlačidlo funkcie B.

– Rozsvieti sa kontrolka ukončenia programu.

1. Vypnite spotrebič na uloženie operácie.

Aby ste dávkovač leštidla vyradili, zopakujte hore uvedené pokyny, aby kontrolka ukončenia programu zhasla.

i Opätovné používanie normálneho umývacieho prostriedku:

1. Zrušte funkciu multitab.
2. Naplňte zásobník soli a dávkovač leštidla.
3. Upravte nastavenie tvrdosti vody na najvyššiu úroveň.

4. Vykonajte umývací program bez riadu.

5. Upravte zmäkčovač vody podľa tvrdosti vody vo vašej oblasti.

6. Upravte dávkovanie leštidla.

7. Stlačte jedno z programových tlačidiel. Pozrite kapitolu 'Umývacie programy'.
   – Kontrolka programu sa rozsvieti.
   – Kontrolky ostatných programov zhasnú.

8. Zatvorte dvierka.

Ked' prebieha umývací program, nemôžete ho zmenit'. Zrušte umývací program.

Varovanie Program prerušte alebo zrušte, iba ak je to naozaj nevyhnutné.
! Pozor Pozorne otvorte dvierka. Môže uniknúť horúca para.

Zrušenie umývacieho programu

1. Stlačte a podržte funkčné tlačidlá B a C, až kým sa nerozsvietia kontrolky všetkých programov.
2. Uvol'nite funkčné tlačidlá B a C a tak zrušte umývací program.

Teraz môžete urobit' nasledujúce kroky:

Prerušenie umývacieho programu

Otvorte dvierka.

• Program sa zastaví.
  Zatvorte dvierka.
• Program bude pokračovat' od bodu prerušenia.

Nastavenie a spustenie umývacieho programu s posunutým štartom

– Začne odpočítavanie posunutia štartu.
- Odpočítavanie času posunutia štartu sa znižuje s krokom 3 hodín.

Ošetrovanie a čistenie

Dôležité upozornenie Spotrebič nepoužívajte bez filtrov. Presvedčite sa, že filtre sú správne nainštalované. Nesprávna inštalácia spôsobí

– Kontrolka odloženia štartu zhasne.

Počas odpočítavania času neotvárajte dvierka, aby ste odpočítavanie neprerušili. Ked' dvierka znovu zatvoríte, odpočítavanie bude pokračovať od bodu, v ktorom bolo prerušené.

1. Stlačte a podržte tlačidlá funkcií B a C, kým sa nerozsvietia všetky programové kontrolky.
2. K e d' zrušite odloženie štartu, zrušite tým aj nastavenie programu umývania.
3. Nastavte nový umývací program.
   i Umývací program a odložené spustenie možno vybrať aj so zatvorenými dverami. Ked’ stlačíte programové tlačidlo, máte iba 3 sekundy na výber iného umývacieho programu alebo odloženého spustenia.

Po týchto 3 sekundách sa vybraný program automaticky spustí.

Koniec umývacieho programu

Spotrebič vypnite za týchto podmienok:

• Spotrebičsa zastaví automaticky.
  • Rozsvieti sa kontrolka Koniec.

• Stlačte tlačidlo Zap/Vyp.

• Otvorte dvierka.

• V záujme lepšieho vysušenia pred vybratím riadu nechajte dvierka niekol'ko minút pootvorené.

• Najprv vyberajte riad zo spodného koša, potom z vrchného koša.
• Na bokoch a v dverách spotrebiča môže byť voda. Nehrdzavejúca ocel' vychladne rýchlejšie ako taniere.

Vyberte plochý filter A zo spodnej časti spotrebiča.

Filtračný systém vložte spät. Filtračný systém zaistíte otočením rukováte v smere pohybu hodinových ručičiek, kým sa nezaistí v správnej polohe.

Čo robit', ked'...

Spotrebič sa počas činnosti nespúšťa alebo nezastavuje.

Dôležité upozornenie Nevyberajte ostrekovacie ramená.

Vonkajšie povrchy spotrebiča a ovládací panel umývajte vlhkou mäkkou handričkou. Používajte iba neutrálne saponáty. Nepoužívajte abrazívne prostriedky, drôtenky, ani rozpúšťadlá (acetón, trichlóretylén a pod....).

Ochranné opatrenia pred zamrznutím

Pozor Spotrebič neinštalujte na mieste, kde teplota môže klesnút pod 0°C. Výrobca odpovedá za škody spôsobené mrazom.

Ak to nie je možné, spotrebič vyprázdnite a zatvorte dvierka. Odpojte prívodnú hadicu a vypustte vodu z prívodnej hadice.

V prípade poruchy sa najprv pokúste problém vyriešit' sami. Ak problém nedokážete odstránit' sami, zavolajte predajcu alebo servisné stredisko.

Chybový kód a chybná funkcia	Možná príčina a riešenie
nepretržité blikanie kontrolky prebie-hajúceho programu1 bliknutie kontrolky ukončenia pro-gramuUmývačka riadu sa nenaplní vodou	Vodovodný ventil je upchaný alebo zanesený vodným kameňom.Vyčistite vodovodný kohútik.Vodovodný kohútik je zatvorený.Otvorte vodovodný kohútik.Filter v prívodnej hadici je upchaný.Vyčistite filter.Nie je správne pripojená prívodná hadica. Hadica je možno zoh-nutá alebo stlačená.Skontrolujte správnosť pripojenia.
nepretržité blikanie kontrolky prebie-hajúceho programu2 bliknutia kontrolky ukončenia pro-gramuNevypúšťa sa voda z umývačky riadu	Upchané hrdlo výlevky.Vyčistite hrdlo výlevky.Odtoková hadica nie je správne pripojená. Hadica je možno zoh-nutá alebo stlačená.Skontrolujte správnosť pripojenia.
nepretržité blikanie kontrolky prebie-hajúceho programu3 bliknutia kontrolky ukončenia pro-gramuZasiahlo zariadenie proti vytopeniu	Zatvorte vodovodný ventil a zavolajte miestne servisné stredisko.
Program sa nespúšťa	Nie sú zatvorené dvierka spotrebiča.Zatvorte dvere.Sieťová zástrčka nie je zasunutá do zásuvky.Zasuňte sieťovú zástrčku do zásuvky.Prepálená poistka v domácej poistkovej skrinke.Vymeňte poistku.Je nastavený odložený štart.Zrušte odložený štart, aby sa program spustil ihned'.

Po kontrole spotrebič zapnite. Program bude pokračovat' od bodu prerušenia. Ak sa chybná funkcia znova prejaví, obrátte sa na servisné stredisko.

Tieto informácie sú potrebné na rýchle a správne získanie pomoci:

Potrebné údaje napíšte sem:

Popis modelu : ......

Výsledky umývania nie sú uspokojivé
Riad nie je čistý	Nastavený umývací program nie je vhodný pre druh a stupeň znečistenia riadu.Koše nie sú naplnené správne, preto voda nemôže dosiahnuť všetky povrchy.Umývacie ramená sa nemôžu vol’ne otáčat’, pretože im v tom bráni ne-správne uložený riad.Filtre sú zanesené alebo nesprávne namontované.Použili ste malé množstvo umývacieho prostriedku alebo ste ho zabudli použit’.
Na riade sú škvrny od vodného kameňa	Zásobník soli je prázdny.Zmäkčovač vody je nastavený na nesprávnu úroveň.V i e čko zásobníka soli nie je správne zatvorené.
Riad je vlhký a bez lesku	Zabudli ste nadávkovať leštídlo.Dávkovač leštídla je prázdny.
Na pohároch a riade sú šmuhy,mliečne škvrny alebo modrastý povlak	Znížte dávkovanie leštídla.
Na pohároch a riade sú škvrny od kvapiek vody	Zvýšte dávkovanie leštídla.Príčinou môže byť umývací prostriedok.

Technické údaje

Rozmery Šírka cm 44,6
Výška cm 85
Híbka cm 60,5
Elektrické zapojenie - Napätie - Celkový príkon - Poistka	Informácie o elektrickej prípojke sa uvádzajú na typovom štítku, ktorý sa nachádza na vnútornom okraji dvierok umývačky riadu.
Tlak prívodu vody minimálny 0,5 bar (0,05 MPa)
maximálny 8 bar (0,8 MPa)
Obsah Súpravy riadu 9

Ochrana životného prostredia

Symbol 📄 na výrobku alebo na jeho obale, návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdať do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z elektrozariadení za účelom jeho dálšieho

zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber.

Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne vhodným spôsobom

tak, aby sa predišlo jeho negativnym vplyvom na životné prostredie a l'udské zdravie.

Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

Materiály obalov nepoškodzujú životné prostredie a dajú sa recyklovať. Plastové časti sú označené napr. >PE<, >PS< a pod. Vhadzujte tieto materiály do príslušných odpadových nádob na recyklovateľný odpad.

Varovanie Pred inštaláciou skontrolujte, či je zástrčka odpojená od zásuvky elektrickej siete.

Montáž pod pult

Spotrebič umiestnite v blízkosti vodovodného kohútika a kanalizácie. Odstráňte pracovnú plochu spotrebiča, ak ho nainštalujete pod kuchynský drez alebo pacovnú plochu linky. Skontrolujte, či rozmery výklenku vyhovujú uvedeným rozmerom.

1

Úprava vodorovnej polohy spotrebiča

Skontrolujte, či je spotrebič vo vodorovnej polohe, aby sa správne zatvárali a dosadali dvierka. Ak spotrebič nebude vo vodorovnej polohe, dvierka nebudú na bokoch priliehat'. Ak sa dvierka nebudú správne zatvárat', uvol'nite alebo utiahnite nastavitel'né nožičky, kým sa poloha spotrebiča nevyrovná.

Pripojenie na vodovodné potrubie

Prívodná vodovodná hadica

Spotrebič sa pripojí k rozvodu teplej (max. 60 °) alebo studenej vody.

Ak horúca voda pochádza z alternatívnych zdrojov energie, ktoré sú šetrnejšie k životnému prostrediu (napr. solárne alebo fotovoltaické panely a veterná energia), použite prívod horúcej vody na zníženie spotreby energie.

Pozor Nepoužívajte pripojovacie hadice zo starého spotrebiča.

Tlak vody sa musí nachádzat' v určenom rozmedzí (pozri kapitolu "Technické údaje"). O priemernom tlaku vo vašej vodovodnej sieti sa informujte v miestnom vodárenskom podniku.

Presvedčite sa, že prívodná hadica nie je zalomená, a že prívodná vodovodná hadica nie je stlačená ani zamotaná.

Prívodnú hadicu otočte doľava alebo doprava, aby zodpovedala požiadavkám inštalácie, a zaistite ju aretačnou maticou. Správne namontujte aretačnú maticu, aby ste predišli únikom vody.

! Pozor Spotrebič sa nesmie pripojit' k novým potrubiam ani potrubiam, ktoré sa dlhší čas nepouživali. Nechajte vodu vytekat' niekoľko minút a až potom pripojte Prívodnú hadicu.

Vodovodná prívodná hadica s bezpečnostným ventilom

Prívodná vodovodná hadica je dvojplášťová a má vnú- torný napájací kábel a bezpečnostný ventil. Prívodná vodovodná hadica je pod tlakom iba keď prúdi voda. V prípade netesnosti Prívodnej hadice bezpečnostný ve- ntil preruší prítok vody.

Pri pripojovaní vodovodnej prívodnej hadice bud'te opatrný:

• Prívodnú hadicu ani bezpečnostný ventil nedávajte do vody.
• Ak sú prívodná vodovodná hadica alebo bezpečnostný ventil poškodené, okamžite vytiahnite zástrčku spotrbiča z elektrickej zásuvky.
• Vodovodnú prívodnú hadicu s bezpečnostným ventilom môže vymeniť iba servisné stredisko.

Hadica na vypúšt'anie vody

Vnútorný priemer nesmie byť menší ako priemer hadice.

Pozor Skontrolujte, či sú vodovodné prípojky utiahnuté, aby sa predišlo únikom vody.

Zapojenie do elektrickej siete

Spotrebič uzemnite podľa bezpečnostných predpisov.

Skontrolujte, či sú napätie a príkon uvedené na výrobnom štítku zhodné s napätím a výkonom siete napájania.

Vždy používajte správne nainštalovanú uzemnenú ochrannú zásuvku.

Nepoužívajte rozdvojky, konektory, ani predlžovacie káble. Hrozí nebezpečenstvo požiaru.

Skontrolujte, či je prívodný elektrický kábel prístupný aj po inštalácii.
