NÁVOD NA OBSLUHU ZDS 104 ZANUSSI

Ďakujeme vám, že ste si vybrali náš spotrebič

Prajeme vám, aby vám váš nový spotrebič prinášal radost', a dúfame, že pri výbere d'alších spotrebičov opát' uprednostníte našu značku. Prosím, prečítajte si pozorne návod na používanie a uschovajte ho po celú dobu životnosti spotrebiča, aby ste si v ňom v prípade potreby mohli vyhl'adat' užitočné informácie. Návod na používanie odovzdajte prípadnému novému majiteľovi spotrebiča.

Obsah

Bezpečnostné pokyny ____ 3
Ovládací panel ____ 4
Umývacie programy ____ 5
Prvé použitie ____ 6
Nastavte zmäkčovač vody ____ 7
Doplnenie soli do umývačky riadu ____ 9
Doplnenie leštidla ____ 10
Nakladanie jedálenského príboru a riadu ____ 11
Používanie umývacieho prostriedku ____ 14

Vyberanie obsahu umývačky riadu ____ 15
Starostlivost' a čistenie ____ 15
Ochrana životného prostredia ____ 17
Niečo nefunguje ____ 17
Technické údaje ____ 19
Spotreba 20
Pokyny pre skúšobne ____ 20
Inštalácia ____ 21

Bezpečnostné pokyny

V záujme vašej bezpečnosti a na zabezpečenie správneho použitia si pred nainštalovaním a prvým použitím tohto spotrebiča starostlivo prečítajte tento návod pre používatel'a, vrátane tipov a upozornení. Na predchádzanie zbytočným chybám a úrazom je dôležité zaručit', aby sa všetci používatelia tohto spotrebiča podrobne oboznámili s jeho obsluhou a s bezpečnostnými charakteristikami. Tieto pokyny si uložte a dbajte, aby boli vždy spolu so spotrebičom, aj ked' ho prest'ahujete alebo predáte, aby bol každý, kto ho používa po celú dobu jeho životnosti, riadne informovaný o použití a bezpečnosti spotrebiča.

Správne použitie

• Táto umývačka riadu je určená iba na umývanie domáceho riadu a kuchynského náradia vhodných na umývanie v umývačke.
• Nepridávajte do umývačky riadu žiadne rozpúšťadlá. Mohlo by to spôsobit' výbuch.
• Nože a iné predmety s ostrím treba vložit' do košíka na jedálenský príbor, s ostrím sme-rujúcim nadol alebo uložit' vodorovne do horného koša.
• Používajte iba výrobky (umývací prostriedok, sol' a leštidlo) vhodné pre umývačky riadu.
• Vyhýbajte sa otváraniu dvierok počas chodu spotrebiča, môže uniknút' horúca para.
• Nevyberajte z umývačky riadu žiadny riad pred skončením cyklu umývania riadu.

• Po použití odpojte spotrebič od elektrickej napájacej siete a zatvorte prívod vody.

• Údržbu tohto výrobku môže uskutočňovať iba autorizovaný servisný technik. Musia sa používať výhradne originálne náhradné dielce.

• Za žiadnych okolností sa nepokúšajte opravit spotrebič sami. Opravy vykonané nevyškolenými osobami môžu spôsobit zranenia alebo vážne poruchy spotrebiča. Zavolajte najbližšie servisné stredisko. Vždy žiadajte použitie originálnych náhradných dielov.

• Umývacie prostriedky pre umývačku riadu môžu spôsobit' chemické popálenie očí, úst a hrdla. Nebezpečenstvo ohrozenia života! Dodržiavajte bezpečnostné pokyny výrobcu umývacieho prostriedku do umývačky riadu.
• Voda z vašej umývačky riadu nie je pitná. V spotrebiči sa môžu nachádzať zvyšky umývacieho prostriedku.
• K e d'nevkladáte alebo nevyberáte riad, musia ostat' dvierka umývačky riadu vždy zatvorené. Vylúčite tak možnosť, že sa niekto potkne o otvorené dvierka a poraní sa.
• Nesadajte si, ani nestúpajte na otvorené dvierka.

Bezpečnost' detí

• Spotrebič je určený na používanie dospelými osobami. Nedovol'te det'om, aby používali umývačku riadu bez dohl'adu.

• Všetky obaly uložte mimo dosahu detí. Hrozí riziko udusenia.

• Všetky umývacie prostriedky skladujte na mieste, kde k nim deti nebudú mat' prístup.

• Nedovol'te det'om, aby sa priblížili k umývačke riadu, keď sú jej dvierka otvorené.

Inštalácia

• Skontrolujte, či umývačka riadu nebola poškodená pri preprave. Nikdy nepripájajte poškodený stroj. Ak je vaša umývačka riadu poškodená, spojte sa s dodávatel'om.
• Pred používaním spotrebiča musíte odstrániť všetky obaly.
• Všetky elektrické zapojenia a inštalatérske práce potrebné pri inštalácii spotrebiča musí vykonať príslušný kvalifikovaný odborník alebo kompetentná osoba.

• Z bezpečnostných dôvodov je nebezpečné menit' technické charakteristiky alebo pokúšat' sa o akúkol'vek zmenu tohto výrobku.

• U m ý v a čku riadu nikdy nepoužívajte, ak je poškodený elektrický napájací kábel a vodovodné potrubia; alebo ak je poškodený ovládací panel, pracovná doska alebo soklová plocha tak, že sú voľne prístupné vnútorné časti spotrebiča. Spojte sa s miestnym servisným strediskom, aby ste predišli nebezpečenstvu.

• Žiadna zo strán umývačky riadu sa nikdy nesmie prevítať. V opačnom prípade sa môžu poškodit hydraulické a elektrické komponenty.

POZOR

Informácie o elektrickom a vodovodnom pripojení nájdete v pokynoch, uvádzaných v konkrétnych častiach.

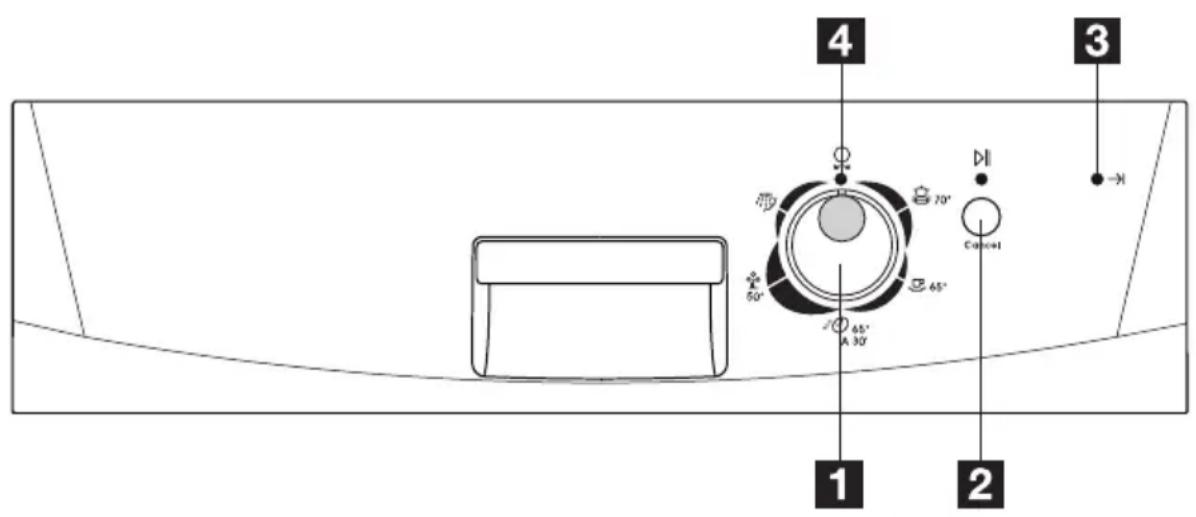

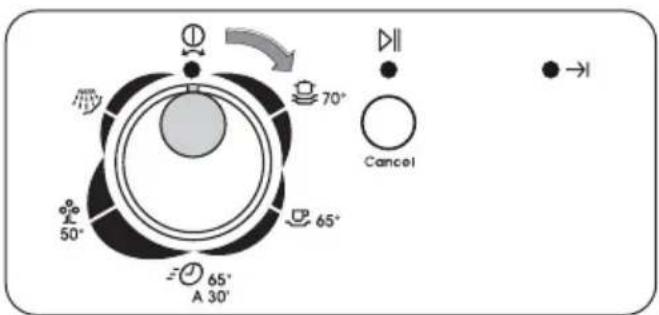

Ovládací panel

- keď je v tejto polohe, spotrebič je vypnutý (príslušná kontrolka je zhasnutá), - keď je ukazovatel’ v polohe nejakého programu, spotrebič je zapnutý a je nastavený program (kontrolka ovládača programov svieti)

- Zapnutie umývacieho programu:

1. Nastavte umývací program.
2. Stlačte tlačidlo Štart/zrušit' (rozsvieti sa príslušná kontrolka).

DÔLEŽITÉ UPOZORNENIE

Ak chcete po zapnutí zmenit' prebiehajúci program, musíte ho najprv zrušit'.

• Zrušenie prebiehajúceho programu:

sa rozsvieti po nastavení umývacieho programu

Rozsvieti sa pri skončení umývacieho programu. Umývačku riadu vypnite otočením ovládača programov do polohy Vyp. Zhasne kontrolka Zap/Vyp. Má aj doplnkové funkcie optickej signalizácie:

– nastavenie zmäkčovača vody,
– vyhlásenie alarmu v dôsledku chybnej funkcie spotrebiča.

Umývacie programy

Program	Stupeň znečistenia	Typ náplne	Popis programu
Intenzívny 70°	Silné znečistenie	Porcelánový riad, jedálen-ský príbor, hrnce a panvice	PredumytieUmývanie2 oplachovaniaZáverečné oplachovanieSušenie
Normálny 65°	Normálne znečistenie	Porcelánový riad, jedálen-ský príbor, hrnce a panvice	PredumytieUmývanie2 oplachovaniaZáverečné oplachovanieSušenie
65° A 30'1)	L'ahké znečistenie	Porcelánový riad a jedá-lenský príbor	UmývanieZáverečné oplachovanie
50°2)	Normálne znečistenie	Porcelánový riad a jedá-lenský príbor	PredumytieUmývanie1 oplachovanieZáverečné oplachovanieSušenie
Opláchnut' a nechat'	L'ubovoľný.Čiastočná náplň (dokončí sa neskôr v ten istý deň).		1 studené opláchnutie(aby zvyšky jedál nezaschli).Tento program si nevyžaduje použitie umývacieho prostriedku.

1) Ideálny na umývanie čiastočne naplnenej umývačky riadu. Je to ideálny program na denné umývanie servírovacieho riadu a príboru po raňajkách alebo večeri v štvorčlennej rodine.
2) Skúšobný program pre skúšobne.

Prvé použitie

• Zabezpečte, aby elektrické a vodovodné prípojky zodpovedali pokynom na inštaláciu.
• Vyberte zo spotrebiča všetok obalový materiál

Pri používaní tabliet obsahujúcich leštidlo a umývací prostriedok:

– nastavte zmäkčovač vody
– pridajte špeciálnu (pre umývačky riadu) sol'

Pri používaní tabliet obsahujúcich leštidlo, umývací prostriedok a sol', resp. aj iné prídavné prostriedky:

nie je potrebné dávkovat' špeciálnu sol', ani leštidlo.

Skontrolujte, či sú tieto umývacie prostriedky vhodné pre vašu tvrdost' vody. Riad'te sa pokynmi výrobcu.

Ak výsledky sušenia nie sú uspokojivé, odporúčame vám:

Ak sa v budúcnosti rozhodnete vrátiť k používaniu štandardného umývacieho prostriedku, odporúčame vám, aby ste:

– Naplnili zásobník soli a leštidla.
- Nastavili tvrdost' vody na najvyššiu úroveň a vykonali 1 normálny umývací program bez naplnenia umývačky riadom.
– Upravte nastavenie tvrdosti vody podľa tvrdosti vody vo vašom regióne.
– Nastavili dávkovanie leštidla

Nastavte zmäkčovač vody

Umývačka riadu je vybavená zmäkčovačom vody, učeným na odstránenie minerálov a solí z privádzanej vody, ktoré by mohli mať škodlivý alebo nepriaznivý účinok na funkciu spotrebiča. Čím vyšší je obsah týchto minerálov a solí, tým tvrdšia je voda. Tvrdosť vody sa meria podľa ekvivalentných stupníc v nemeckých stupňoch

(°dH), francúzskych stupňoch (°TH) a v mmol/l (milimoloch na liter - medzinárodná jednotka tvrdosti vody).

Zmäkčovač sa musí nastavit' v závislosti od tvrdosti vody vo vašom regióne. Vaša miestna vodárenská spoločnosť vám poradí, aká je tvrdost' vody vo vašom regióne.

Zmäkčovač vody sa musí nastavovat oboma spôsobmi: ručne, použitím príslušného regulátora, a elektronicky.

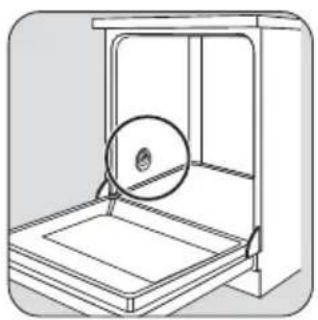

Manuálne nastavenie zmäkčovača vody (pozri tabul'ku)

Nastavte prepínač do polohy 1 alebo 2

Prepínač zmäkčovača vody je vo výrobe nastavený do polohy 2.

Elektronické nastavenie zmäkčovača vody (pozri tabul'ku)

Elektronický systém zmäkčovača vody je vo výrobe nastavený na úroveň 5. Umývačka riadu musí byť vypnutá.

Pustte tlačidlo. Začne blikat' kontrolka ukončenia programu. Počet bliknutí zodpovedá aktuálnej úrovni nastavenia.

Kontrolka ukončenia programu môže bliknút napríklad 5-krát. Blikanie sa zopakuje každých 5 sekúnd.

Kontrolka ukončenia programu indikuje nové nastavenie.

Aby sa operácia uložila do pamäte, otočte programátor do polohy Vyp.

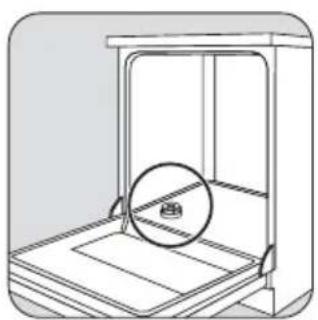

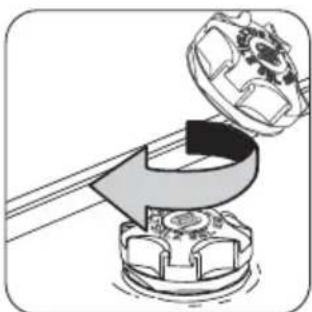

Doplnenie soli do umývačky riadu

POZOR

Používajte výhradne špeciálnu sol' vhodnú do umývačky riadu.

Odstráňte všetky zvyšky soli.

Okamžite zapnite úplný program.

DÔLEŽITÉ UPOZORNENIE

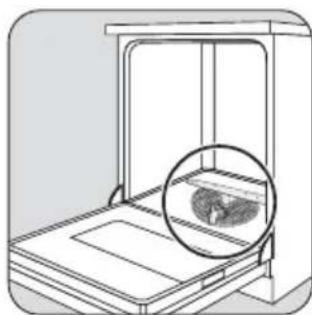

Na kryte je kontrolné okienko, v strede ktorého je zelený plaváčik viditeľný, keď je zásobník naplnený soľou a nevidno ho, keď sol’ chýba.

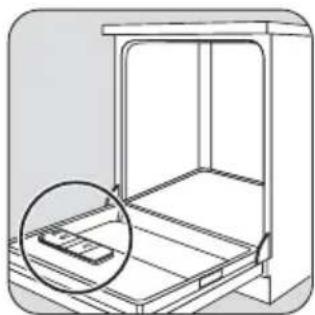

Doplnenie leštidla

Pozorne utrite všetky zvy- šky rozliateho leštidla. Zatvorte uzáver a zatlačte ho, aby sa zablokoval.

Nikdy nedopíňajte do dávkovača leštidla akýkol'vek iný prípravok (napr. umývací prostriedok pre umývačky riadu, tekutý umývací prostriedok). Spôsobilo by to poškodenie spotrebiča.

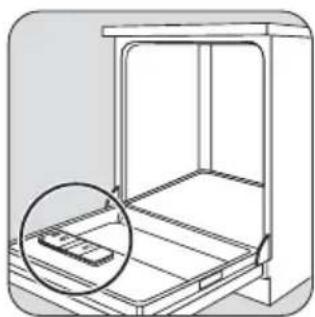

Nastavenie dávkovania leštidla

Dávkovanie zvýšte, ak na riade zostávajú po umývaní kvapky vody alebo škvrny z vodného kameňa.

Dávku znížte, ak sú na riade biele pruhy alebo ak na pohároch, či na nožoch spozorujete matný povlak.

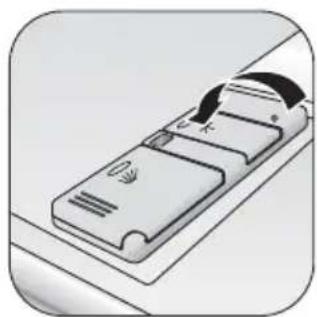

Nastavte úroveň dávky. (Dávkovanie je od výrobcu nastavené do polohy 4).

Zatvorte uzáver a zatlačte ho, aby sa zablokoval.

Nakladanie jedálenského príboru a riadu

V umývačke riadu sa nemôžu umývat' špongie, domáce odevy a nič, čo by mohlo absorbovať vodu.

• Pred vložením riadu by ste mali:
– Odstrániť všetky zvyšky potravín a hrubé nečistoty.

- Zmäkčit' zvyšky pripálených pokrmov na panviciach

• Pri nakladaní riadu a jedálenského príboru dodržiavajte tieto zásady:
  – Riad, ani jedálenský príbor nesmie pre-kážať otáčaniu ostrekovacích ramien.
  – Duté predmety, ako sú šálky, poháre, panvice a pod. uložte v umývačke riadu hore dnom, aby sa v nich nezhromažďovala voda.
  – Riad ani jedálenský príbor nesmie byť vložený do seba, ani sa navzájom prikrývat'.

– Aby sa poháre nepoškodili, nesmú sa navzájom dotýkat'.
– Drobné predmety vložte do koša na je-dálenský príbor.
- Plastové predmety a panvice s teflónom majú sklon zadržiavať kvapky vody; tieto predmety neschnú tak dobre ako porcelánové a ocel'ové predmety.
- L'ahké predmety (plastové misky a pod.) musia byť naložené do horného koša a usporiadané tak, aby sa nehýbali.

Na umývanie v umývačke riadu nie je vhodný

tento jedálenský príbor a riad: vhodné v obmedzenej miere:

• Jedálenský príbor s drevenými, rohovinovými, porcelánovými alebo perleťovými rukoväťami.
• Plastové predmety, ktoré nie sú tepelne odolné.
• Starší jedálenský príbor s lepenými dielmi, ktoré nie sú tepelne odolné.
• Lepený jedálenský príbor alebo riad.
  • Cínové alebo medené predmety.
• Olovnaté krištál'ové sklo.
• O c e l'ové predmety náchylné na hrdzavenie.
• Drevené podnosy.

• Predmety vyrobené zo syntetických vlákien.

• Kameninové výrobky umývajte v umývačke riadu iba ak sú výslovne označené výrobcom ako vhodné na umývanie v umývačke riadu.

• Pri častom umývaní v umývačke riadu môžu glazované vzory vyblednút.
• Strieborné a hliníkové diely majú pri umývaní sklon k strate farby: Zvyšky, napr. vajcový bielok, vajcový žÍtok a horčica často spôsobujú stratu farby a škvrny na striebre. Z tohto dôvodu striebro vždy okamžite vyčistite od zvyškov, ak sa nemá umývať bezprostredne po použití.

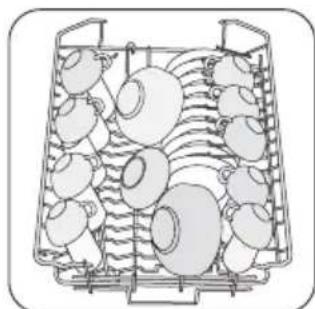

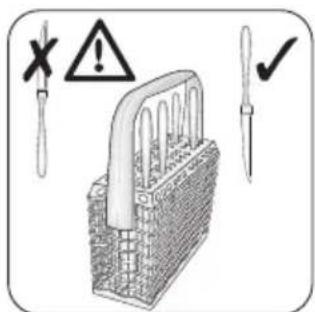

Vložte príbor. Na dosiahnutie najlepších výsledkov odporúčame používať dodávanú mriežku na jedálenský príbor (ak to vel'kost' rozmery jedálenského príboru umožňujú)

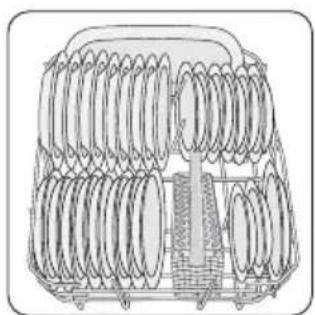

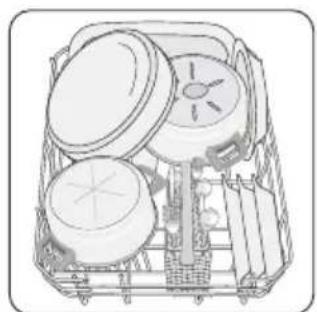

Naložte spodný kôš. Servírovací riad a veľké pokrievky treba ukladať okolo okraja koša.

Pre vyššie predmety možno držiaky na šálky odklopiť nahor.

Veľmi veľké taniere možno pri umývaní naložiť do dolného koša po presunutí horného koša do vyššej polohy.

S nadvihnutým horným košom 20 cm 31 cm

So spusteným horným košom 24 cm 27 cm

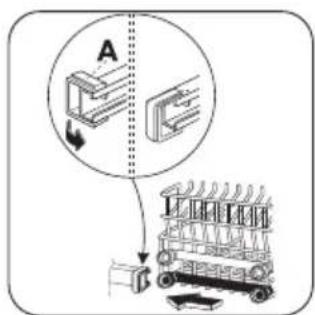

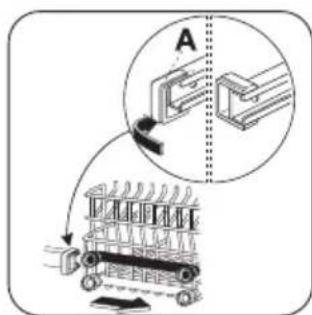

Vysuňte predné dorazy klznej lišty (A) horného koša von a vysuňte kôš von.

Zasuňte kôš do vyššej polohy a vráťte dorazy (A) do ich pôvodnej polohy.

DÔLEŽITÉ UPOZORNENIE

Ked' je kôš v nadvihnutej polohe, nemôžete používať stojany na šálky.

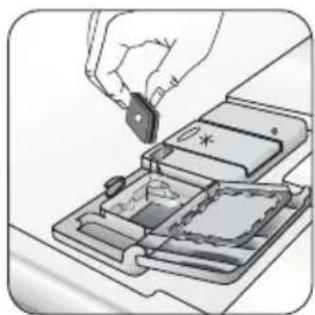

Používanie umývacieho prostriedku

DÔLEŽITÉ UPOZORNENIE

Používajte iba umývacie prostriedky vhodné pre umývačky riadu.

Dodržiavajte odporúčania výrobcu ohľadne dávkovania a uskladnenia umývacieho prostriedku.

Pre programy s predumývaním pridajte umývací prostriedok do príslušnej priehradky B.

• Horúci riad je citlivý na nárazy. Pred vybratím zo spotrebiča preto riad treba nechat' vychladnút'.
• Vyprázdnite najprv dolný kôš a potom horný kôš; takto predídete odkvapkávaniu vody z horného koša na riad v dolnom koši.
• Na bokoch a na dvierkach umývačky riadu sa môže objavit' voda, pretože

nehrdzavejúca ocel' sa postupne ochladí viac ako riad.

POZOR

Po dokončení umývacieho programu sa odporúča odpojit umývačku riadu od siet'ového napätia a zatvorit' vodovodný kohút.

Starostlivost' a čistenie

Čistenie filtrov

DÔLEŽITÉ UPOZORNENIE

NIKDY nepoužívajte umývačku riadu bez filtrov. Dôsledkom nesprávneho vloženia a montáže filtrov sú zlé výsledky umývania.

Filtre vráťte na miesto a zablokujte ich otočením rukoväte smerom vpravo.

NIKDY nevyberajte ostrekovacie ramená.

Ak zvyšky nečistôt upchali otvory v hornom ostrekovacom ramene, odstráňte nečistoty pomocou špáradla.

Vonkajšie čistenie

Vonkajšie povrchy spotrebiča a ovládací panel umývajte vlhkou mäkkou handričkou. V prípade potreby používajte iba neutrálne umývacie prostriedky. Nikdy nepoužívajte pieskové čistiace prostriedky, drsné hubky na čistenie, ani rozpúšťadlá (acetón, trichlóretylén a pod....).

Čistenie vnútra

Tesnenia okolo dvierok a tesnenia dávkovačov na umývací prostriedok a leštidlo pravidelne čistite vlhkou handričkou.

Odporúčame vám vykonať po každých 3 mesiacoch umývací program pre veľmi špinavý riad s použitím umývacieho prostriedku, ale bez vloženia riadu.

Dlhšie obdobia mimo prevádzky

Ak spotrebič nebudete používať počas dlhšieho obdobia, odporúčame vám:

1. Odpojte spotrebič od siete a zatvorte prí- vod vody.

2. Nechajte dvierka úplne otvorené, aby ste predišli tvorbe neprijemných zápachov.

3. Udržiavajte vnútro spotrebiča v čistote.

Ochranné opatrenia pred zamrznutím

Spotrebič sa nesmie nachádzať na mieste, kde je teplota pod 0°C. Ak to je nevyhnutné, spotrebič vyprázdnite, zatvorte dvierka spotrebiča, odpojte prívodnú vodnú hadicu a vyprázdnite ju.

St'ahovanie spotrebiča

Ak musíte premiestnit' spotrebič (st'ahujete sa a pod....):

1. Vytiahnite zástrčku zo siet'ovej zásuvky.
2. Zatvorte vodovodný kohút.
3. Odpojte hadice na prívod a odvod vody.
4. Spotrebič potiahnite von spolu s hadicami.
   Vyhýbajte sa nakláňaniu spotrebiča počas prepravy.

Ochrana životného prostredia

Materiál obalu

Materiály obalov sú priatel'ské k životnému prostrediu a môžu byť recyklované. Plastové časti sú označené napr. >PE<, >PS< a pod. Prosím, vhadzujte tieto materiály do príslušných zberných odpadových nádob na recyklovateľný odpad.

! POZOR

Ak sa spotrebič vyraduje z prevádzky:

že s výrobkom sa nesmie zaobchádzať ako s komunálnym odpadom. Namiesto toho je potrebné ho odovzdat’ do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z elektrozariadení za účelom jeho d’alšieho zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber.

Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne vhodným spôsobom tak, aby sa predišlo jeho negatívnym vplyvom na životné prostredie a l'udské zdravie.

Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

Niečo nefunguje

Umývačka riadu sa počas chodu nespúšťa alebo sa zastavuje. Určité problémy sú spôsobované nedostatočnou údržbou alebo nedostatkom, ktoré možno

vyriešit' pomocou údajov v tabul'ke, bez volania servisného technika. Umývačku riadu vypnite, otvorte dvierka a uskutočnite nasledujúce postupy na nápravu.

Kód poruchy a odchýlky	Možná príčina a riešenie
nepretržité blikanie kontrolky Štart/zrušit'1 bliknutie kontrolky ukončenia programu Umývačka riadu sa nenaplní vodou	Vodovodná prípojka je upchatá alebo sú na nej usadeniny vodného kameňaVyčistite vodovodnú prípojkuVodovodný kohút je zatvorenýOtvorte vodovodný kohútFilter (ak sa používa) v závitovom hrdle hadice na prívodnom vodovodnom ventile je upchatýVyčistite filter v závitovej hadiciHadica odtoku vody nebola správne uložená, je zohnutá alebo stlačenáSkontrolujte pripojenie odtokovej hadice
nepretržité blikanie kontrolky Štart/zrušit'2 bliknutia kontrolky ukončenia programu Voda z umývačky riadu sa nevypúšťa	Upchaté hrdlo výlevkyVyčistite hrdlo výlevkyHadica odtoku vody nebola správne uložená, je zohnutá alebo stlačenáSkontrolujte pripojenie odtokovej hadice
nepretržité blikanie kontrolky Štart/zrušit'3 bliknutia kontrolky ukončenia programu	Aktivovala sa ochrana proti vytopeniuZatvorte prívod vody a spojte sa s miestnym servisným strediskom.
Program sa nespúšťa	Dvierka umývačky riadu neboli riadne zatvorené Zatvorte dvierkaZástrčka nie je zasunutá so siet’ovej zásuvkyZasuňte zástrčku do siet’ovej zásuvkyPrepálená poistka v domácej poistkovej skrinkeVymeňte poistkuBolo nastavené odložené spustenieAk sa riad má umývať okamžite, zrušte odložené spustenie

Po uskutočnení týchto kontrol; zatvorte dvierka umývačky riadu a zapnite spotrebič. Stlačte tlačidlo programu, ktorý bežal pred aktivovaním

alarmu. Program bude pokračovať od bodu, v ktorom bol prerušený.

Ak sa kód chybnej funkcie alebo poruchy objaví znova, spojte sa so servisným strediskom.

Ak sa zobrazia iné kódy poruchy, ktoré neboli popísané v predchádzajúcej tabuľke, spojte sa so servisným strediskom.

Spojte sa s miestnym servisným strediskom.

Tieto informácie nájdete na typovom štítku, ktorý sa nachádza na boku dvierok umývačky riadu.

Neuspokojivé výsledky umývania
Riad nie je čistý	Bol vybraný nesprávny umývací program.Riad je uložený tak, že neumožňuje, aby sa voda dostala na všetky časti povrchu. Koše nesmú byť preťažené.Ostrekovacie ramená sa vol’ne neotáčajú, pretože riad nie je správne uložený.Filtre v dne umývacieho priestoru sú znečistené alebo sú nesprávne umiestnené.Použili ste príliš málo umývacieho prostriedku.Ak sú na riade stopy po vodnom kameni; zásobník soli je prázdny alebo bola nastavená nesprávna úroveň zmäkčovača vody.Nesprávne pripojená odtoková hadica.Kryt zásobníka soli nie je správne zatvorený.
Riady sú vlhké a bez lesku • Nebolo použité leštidlo.	Dávkovač leštidla je prázdny.
Na pohároch a riade sú šmuhy, mliečne škvrny alebo modrastý povlak	Znížte dávkovanie leštidla.
Na pohároch a riade sú vodné kvapky • Zvýšte dávkovanie	Na príčine môže byť umývací prostriedok. Spojte sa s linkou zákazníckych služieb výrobcu umývacieho prostriedku.

Ak problém pretrváva aj po všetkých týchto kontrolách, spojte sa s miestnym servisným strediskom.

Technické údaje

Rozmery	Šírka x Výška x HÍbka (cm)	45 x 85 x 61
Elektrické prípojkySieťové napätie - Celkový príkon - Poistka	Informácie o elektrickej prípojke sa uvádzajú na typovom štítku, ktorý sa nachádza na vnútornom okraji dvierok umývačky riadu.
Tlak prívodu vody Minimum - Maximum (MPa)		0,05 - 0,8
Kapacita súpravy riadu a príborov 9Max. hmotnosť kg 36

Spotreba

Hodnoty spotreby sa uvádzajú ako orientačné. Závisia od tlaku a teploty vody a tiež od kolísania napájacieho napätia a od množstva riadu.

Spotreba
Program Dížka programu (v mi-nútach)	Spotreba energie (v kWh)	Voda (litre)
Intenzívny 70°	65 - 75 1,5 - 1,7 18 - 20
Normálny 65°	100 - 110 1,3 - 1,5 18 - 20
65° a 30'	30 0,8 8
Eco 50° 1)	120 - 130 0,8 - 0,9 12 - 13
Opláchnut' a nechat'	11 <0,1 5

1) Skúšobný program pre skúšobne

Pokyny pre skúšobne

Skúška v súlade sEN 60704 musí byť vykonaná s plne naloženým spotrebičom a pri použití testovacieho programu (pozrite "Údaje o spotrebe").

Skúška v súlade EN 50242 musí byť vykonaná po naplnení zásobníka soli a dávkovača leštidla sol'ou a leštidlom a pri použití testovacieho programu (pozrite "Údaje o spotrebe").

Plná náplň: 9 štandardných súprav riadu a príborov

Horný kôš bez menšej misky a šalátovej misky

Horný kôš s menšou miskou a šalátovou miskou

držiak na šálky: poloha A

Všetky elektrické zapojenia a inštalatérske práce potrebné pri inštalácii spotrebiča musí vykonať príslušný kvalifikovaný odborník alebo kompetentná osoba.

Vodná prípojka

VAROVANIE

Umývačka riadu sa nesmie zapojiť k otvorenému vodnému zásobníku, ani k prietokovému ohrievaču vody. Táto umývačka riadu môže byť napájaná horúcou (max. 60°) alebo studenou vodou. Napriek tomu vám odporúčame prívod studenej vody.

VAROVANIE

Pri zapojení použite novú súpravu hadíc; nepoužívajte súpravu hadíc zo starého spotrebiča.

POZOR

Ak je spotrebič pripojený k novým potrubiam alebo k potrubiam, ktoré sa dlhší čas

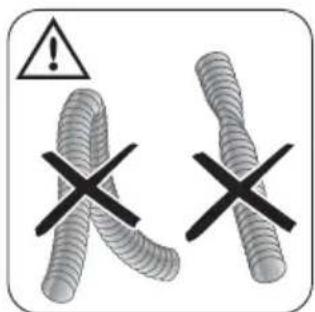

Prívodná hadica

Prívodnú hadicu pripojte k vodovodnej prípojke s vonkajším 3/4" závitom.

Prívodnú hadicu môžete viest' smerom dol'ava alebo doprava, v závislosti od inštalácie, pomocou poistnej matice. Na predchádzanie únikom vody musí byt poistná matica správne namontovaná.

nepouživali, pred pripojením prípojnej hadice nechajte vodu odtekat' niekoľko minút.

Požadovaná výška: 30 až 100 cm nad spodným okrajom umývačky riadu.

Pri zapojení vypúšťacej hadice k prípojke na sifóne pod umývadlom, musíte (A) vybrat' celú plastovú membránu. Ak nevyberiete celú membránu, môže to mať za následok postupné nahromadenie zvyškov jedla a prípadné upchatie prípojky vypúšťacej hadice umývačky riadu.

Ak používate predlženú vypúšťaciu hadicu, jej celková dĺžka nesmie presahovať 4 metre. Podobne platí, že vnútorný priemer spojok použitých na pripojenie k odtokovému potrubiu nesmie byť menší ako priemer dodávanej hadice.

Elektrické prípojky

POZOR

Vidlicu spotrebiča vždy pripájajte k správne na- inštalovanej krytej zásuvke. Nesmú sa použí- vať rozbočovače, konektory a predlžovacie káble.

Môžu sa prehrievať a spôsobit nebezpečenstvo požiaru.

V prípade potreby vymeňte zásuvku domácej elektrickej inštalácie. Ak je potrebné vymenit' elektrický kábel, spojte sa s miestnym servis-ným strediskom.

Vidlica musí byť po nainštalovaní spotrebiča prístupná.

Výrobca nepreberá žiadnu zodpovednosť za nedodržanie uvedeného bezpečnostného opatrenia.

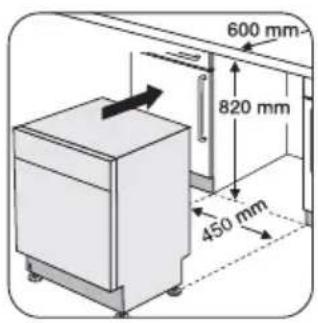

Montáž pod pult

Po odmontovaní pracovnej dosky na spotrebiči môžete spotrebič nainštalovať pod zostavu výlevky alebo pod súčasnú pracovnú dosku. Skontrolujte, či je spotrebič po nainštalovaní l'ahko prístupný pre servisného technika v prípade, ak by bolo potrebná oprava.

600 mm 820 mm 450 mm

Nastavenie do vodorovnej polohy

Dôkladné nastavenie vodorovnej polohy má veľký význam z hlľadiska správneho zatvorenia a utesnenia dverí.

Ak je spotrebič správne nastavený do vodorovnej polohy, dvierka sa nebudú zo žiadnej strany skrinky zadierať.
