Typ produktu	Odsávačka pár
Značka	Whirlpool
Model	AKR 634 GY/3
Výška (cm)	39,5
Šírka (cm)	59,8
Minimálna hĺbka (cm)	30
Maximálna hĺbka (cm)	43,5
Priemer výstupu vzduchu (cm)	15
Režim odsávania	Odsávanie (vonkajší odvod)
Režim recirkulácie	Možné s aktívnym uhlíkovým filtrom (voliteľná súprava)
Počet rýchlostí	4 (1-3 + intenzívna)
Ovládanie	Tlačidlá s LED displejom
Osvetlenie	LED žiarovka max. 2,5 W, typ E14
Tukový filter	Kovový, umývateľný v umývačke (mesačne)
Uhlíkový filter	Aktívny, výmena každé 4 mesiace
Časovač	Áno, programovateľné oneskorené vypnutie (20/15/10/5 min podľa rýchlosti)
Indikátor nasýtenia filtra	Áno, pre tukové a uhlíkové filtre (LED)
Elektrické napájanie	230 V ~ 50 Hz

Často kladené otázky - AKR 634 GY/3 WHIRLPOOL

Ako vyčistiť tukový filter odsávačky Whirlpool AKR 634 GY/3 ?

Kovový tukový filter sa musí čistiť raz za mesiac. Použite neagresívne čistiace prostriedky, ručne alebo v umývačke pri nízkej teplote a rýchlom cykle. Pri demontáži potiahnite rukoväť s pružinovým uvoľnením.

Kedy a ako vymeniť uhlíkový filter ?

Uhlíkový filter sa musí vymeniť najneskôr každé 4 mesiace. Nedá sa čistiť ani regenerovať. Pri výmene najskôr odstráňte tukové filtre, potom zaveste nové uhlíkové filtre na každú stranu a nasaďte späť tukové filtre.

Ako vymeniť LED žiarovku ?

Najskôr odpojte spotrebič. Uistite sa, že sú žiarovky studené. Vytiahnite úplne zásuvku, vymeňte chybnú žiarovku za LED žiarovku max. 2,5 W, typ E14. Namontujte späť mriežku.

Ako nastaviť časovač (timer) ?

Stlačte tlačidlo ON/OFF Timer (tlačidlo 2). Čas oneskorenia závisí od zvolenej rýchlosti: 20 min pre rýchlosť 1, 15 min pre rýchlosť 2, 10 min pre rýchlosť 3 a 5 min pre intenzívnu rýchlosť. LED dióda rýchlosti bliká, čo indikuje aktívny časovač.

Čo robiť, ak odsávačka nefunguje ?

Najskôr skontrolujte, či nedošlo k výpadku prúdu a či je zvolená rýchlosť. Ak problém pretrváva, odpojte odsávačku na približne 5 sekúnd a potom ju znova pripojte. Ak chyba pretrváva, kontaktujte zákaznícky servis.

Ako aktivovať alebo deaktivovať indikátor nasýtenia uhlíkového filtra ?

Indikátor je normálne deaktivovaný. Na aktiváciu zastavte odsávačku, súčasne podržte tlačidlá 3 a 4, kým LED L1 a L2 krátko nezablikajú. Na deaktiváciu zopakujte operáciu, kým nezabliká len LED L1.

Aká je minimálna vzdialenosť medzi odsávačkou a varnou doskou ?

Minimálna vzdialenosť je 50 cm pre elektrické sporáky a 65 cm pre plynové alebo kombinované sporáky. Dodržujte väčšiu vzdialenosť, ak je uvedená výrobcom sporáka.

Môžem používať odsávačku v recirkulačnom režime bez odvodného potrubia ?

Áno, odsávačku je možné používať v recirkulačnom režime. Musíte nainštalovať súpravu aktívneho uhlíkového filtra (predáva sa samostatne alebo je súčasťou dodávky podľa modelu). Vzduch je potom odtučnený a zbavený pachov pred vrátením do miestnosti.

Ako vynulovať indikátor nasýtenia po vyčistení ?

Po vyčistení alebo výmene filtra stlačte tlačidlo 2 (ON/OFF Timer), kým blikajúce LED diódy nezhasnú. Tým sa indikátor vynuluje.

Aké typy žiaroviek sú kompatibilné s odsávačkou AKR 634 GY/3 ?

Používajte iba LED žiarovky s maximálnym výkonom 2,5 W, pätica E14. Viac podrobností nájdete v priloženom návode 'ILCOS D'. Nikdy nepoužívajte žiarovky iného typu.

NÁVOD NA OBSLUHU AKR 634 GY/3 WHIRLPOOL

- Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača bytu.

- Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

- Zariadenie môže byt' používané det'mi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial' sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a ked' si uvedomujú sňou spojené nebezpečenstvo.

- Deti musia byt' kontrolované, aby sa nehrali so zariadením.

- Čistenie a údržbu nesmú vykonávať deti bez dozoru.

- Miestnosť musí mať dostatočné vetranie, keď kuchynský odsávač pár sa používa súčasne s inými zariadeniami spaľujúce plyn alebo iných palív.

- Odsávač pár sa musí pravidelne čistiť ako vnútorné tak zvonka (ASPON RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.

- Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.

- Pri výmene lampy používajte len typ lampy uvedený v sekcií údržba/výmena lampy v tejto príručke.

Používanie otvoreného ohňa poškodzuje filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

- Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.

- Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.

- Odsávaný vzduch nesmie byt dopravený do potrubia používaného pre vypúštanie výparov produkovaných zariadeniami spaľujúcimi plyn alebo iné palivá.

⚠️ POZOR! Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit’ úraz elektrickým prúdom.

- Nepoužívajte alebo nechajte odsávač pár bez správne namontovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.

- Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!

- Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokial’ nie je výslovne uvedené

- Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.

- Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.

- Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

⚠️ POZOR! Nepoužívajte s programovacím zariadením, časovačom, samostatným dial'kovým ovládaním alebo s akýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uchovávajte zariadenie mimo dosahu detí vo veku do 3 rokov. Uchovávajte zariadenie mimo dosahu detí vo veku do 8 rokov, pokiaľ nie sú pod nepretržitým dozorom dospelej osoby.

⚠ UPOZORNENIE: zariadenie nie je určené na to, aby sa spúšťalo pomocou externého zariadenia alebo samostatného dial’kového ovládacieho systému.
Toto zariadenie nie je určené na profesionálne použitie. Nepoužívajte zariadenie v exteriéri.
Aby sa predišlo riziku zranenia osôb, zariadenie musia premiestňovat' a inštalovat' minimálne dve osoby.
Inštaláciu, vrátane prípadných vodovodných prípojok a elektrického vedenia, a opravy smú vykonávať iba kvalifikovaní pracovníci.

Po dokončení inštalácie uchovávajte obalové materiály (plastové časti, polystyrén atd.) mimo dosahu detí, aby ste predišli riziku udusenia.

Nepoužívajte zariadenie, ked' ste mokrí alebo bosí.

Nikdy nepoužívajte prístroje na tlakové čistenie – riziko úrazu elektrickým prúdom.

Obalové materiály sú 100 % recyklovateľné a sú označené značkou pre recykláciu

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
  • Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovat's inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrátte sa na predajcu a nepokračujte v inštalácii.
• Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

ELEKTRICKÉ PRIPOJENIE

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial’ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojit’ do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l’ahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokial’ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l’ahko dosiahnutel’nom priestore aj po prevedení montáže, je nutné použit’ dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie

prepätí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE! Skôr než opät' napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Pokial'niejekábelopatrenýzástrčkou, pripojtevodičepodl'ainformáciívnasledujúcejtabuľke:

Siet'ové napätie a frekvencia

Uvedenú hodnotu si overte na štítku s vlastnosťami zariadenia, umiestnenom vo vnútri zariadenia.

Pripojenie vodičov

N : modrý

L : hnedý

Výmena napájacieho kábla

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia káblu si ho vyžiadajte u servisnej služby.

VYPÚŠŤANIE VZDUCHU

(iba pre odsávacie verzie)

Napojte digestor na odt'ahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odt'ahové potrubie.
! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.
! Spoločnosť sa vyhýba akejkoľvek zodpovednosti, pokiaľ tieto normy sa nedodržujú.

FILTRČNÁ ALEBO ODSÁVACIA ?

! Váš odsávač pary je pripravený pre použitie v odsávacej verzii.

Pre použitie odsávača pary vo filtračnej verzii, nainštaluje sa príslušná SADA PRÍSLUŠENSTVA.

Overit' si na prvých stranách tejto príručky, či SADA PRÍSLUŠENSTVA je dodaná vo výbave alebo je ju potrebné zakúpiť.

Poznámka: Ak je dodaná vo výbave, doplnkový filtračný systém na základe aktívneho uhlia, mohol už by byť nainštalovaný na odsávači pary.

Informácie pre transformáciu odsávača pary z odsávacej verzii na filtračnú verzi sú už zahrnuté v tejto príručke.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

⚠ UPOZORNENIE!

Odt'ahové potrubie nie je súčast'ou výbavy a je nutné ho zakúpit'.

Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca.

⚠ UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Filtračné verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

RIADENIA

Digestor je vybavený ovládacím panelom s ovládaním rýchlostí odsávania a rozsvietením svetla pre osvetlenie varnej dosky.

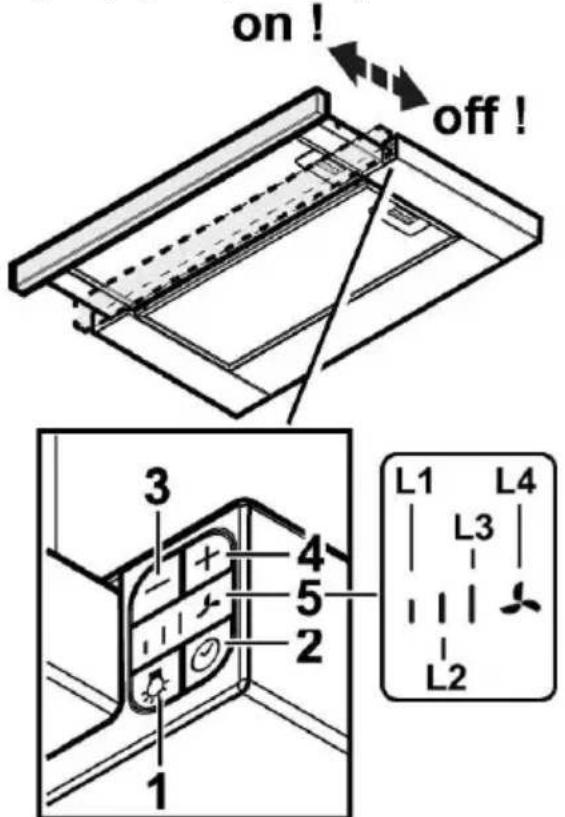

Kontrolný panel

1. Tlačidlo ON/OFF svetla

2. Tlačidlo ON/OFF Časovača: oneskorené vypnutie rýchlosti (výkonu) zvoleného odsávania:

Rýchlost (výkon) odsávania 1: 20 minút

Rýchlost' (výkon) odsávania 2: 15 minút

Rýchlost' (výkon) odsávania 3: 10 minút

Rýchlost' (výkon) intenzívneho odsávania: 5 minút

1. Tlačidlo OFF / Zníženie rýchlosti (výkonu) odsávania

2. Tlačidlo ON / Zvýšenie rýchlosti (výkonu) odsávania

3. Displej, zobrazuje:

a. Rýchlost' (výkon) odsávania: kontrolky LED L1 – L2 – L3 - L4 (blikajúce) sa rozsvietia na základe zvolenej rýchlosti (výkonu) odsávania.

Poznámka: kontrolka LED L4 – intenzívna rýchlost' (výkon) odsávania funguje približne 5 minút, po których sa odsávač pary nastaví na strednú rýchlost'.

b. Časovač: kontrolka LED zvolenej rýchlosti bliká na oznámenie, že časovač je aktívny.

c. Nasýtenie protitukového filtra: kontrolky LED L3 a L4 blikajú striedavo v krátkych časových intervaloch.

d. Nasýtenia filtra s aktivnym uhlím: kontrolky LED L3 a L4 blikajú súčasne v krátkych časových intervaloch.

Resetovanie signalizácie nasýtenia filtrov: vykonať údržbu filtrov, po ktorej stlačit’ tlačidlo 2 až po zhasnutie kontroliek LED.

Poznámka: Nasýtenie filtra s aktívnym uhlím je zvyčajne deaktivované a sa aktivuje iba ak odsávač je používaný vo filtračnej verzii(s nainštalovaným uhlíkovým filtrom).

- vypnút' odsávač pary

- podržať súčasne stlačené tlačidlá 3 a 4, až kým kontrolky LED L1 a L2 budú krátko blikat'.

Pre deaktivovanie, zopakovat' operáciu, iba kontrolka LED L1 bude krátko blikat'.

ÚDRŽBA

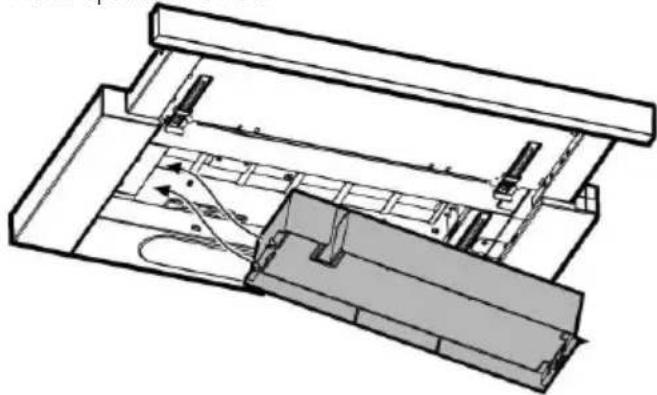

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasytenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÓŽE byť umývaný alebo regenerovaný.

Vložte opäť tukové filtre.

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Vytiahnut' vysúvatelnú zásuvku.

Vymeňte poškodenú žiarovku.

Používajte iba LED žiarovky max. 2,5W-E14. Dalšie podrobnosti nájdete v priloženom letáku "ILCOS D" (alfanumerická poloha "1e").

Namontujte naspät mriežku.

LIKVIDÁCIA

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC - UK SI 2013 No.3113 o likvidácii elektrického a elektronického zariadenia (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat' ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
  • Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížit’ dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost’, keď začnete s varením a nechajte ho bežat’ niekol’ko minút po ukončení varenia. Zvýšte rýchlost’ len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost’ (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

PREVÁDZKOVÉ PORUCHY

Ak sa zdá, že niečo nefunguje, skôr než sa zavolá servis, vykonať nasledujúce jednoduché kontroly.

• Ak odsávač pary nefunguje:
  Skontrolovať, že:
• nedošlo k výpadku elektrického prúdu.
• bola zvolená jedna rýchlost'.
• ak odsávač pary má slabý výkon:

Skontrolovať, že:

- zvolená rýchlost' motora je dostačujúca pre množstvo uvolnených dymov a pár.

• Kuchyňa je dostatočne vzdušná pre možnosť príjem vzduchu.
• uhlíkový filter nie je spotrebovaný (odsávač pary vo filtračnej verzii).
• ak odsávač pary sa vypol počas normálnej prevádzky:

Skontrolovať, že:

• nedošlo k výpadku elektrického prúdu.
• vyplo sa zariadenie poistky.

V prípade eventuálnych porúch v prevádzke, skôr ako sa obrátite na zákaznícky servis, odpojit' zariadenie na 5 sekúnd od elektrického napojenia, vytiahnutím zástrčky a znovu ho pripojiť. V prípade, že porucha prevádzky pretrváva, obrátit' sa na zákaznícky servis.

TECHNICKÉ ÚDAJE

Výška (cm)	Šírka (cm)	HÍbka (cm)	∅ odsávacej rúry (cm)
39,5	59,8	30-43,5	15

Komponenty, ktoré nie sú dodané s výrobkom

Bezpečnostné pokyny, Návod na používanie, Technické a energetické údaje spotrebiča si môžete stiahnut':

• Na našej webovej stránke docs.whirlpool.eu
• Pomocou QR kódu
• Prípadne sa obrát'te na náš popredajný servis (Telefónne číslo nájdete v záručnej knižke). Pri kontaktovaní nášho popredajného servisu uveďte, prosím, kódy z výrobného štítku vášho spotrebiča.
