Tip produs	Hotă extractoare
Marcă	Whirlpool
Model	AKR 634 GY/3
Înălțime (cm)	39,5
Lățime (cm)	59,8
Adâncime minimă (cm)	30
Adâncime maximă (cm)	43,5
Diametru ieșire aer (cm)	15
Mod de evacuare	Aspirant (evacuare exterioară)
Mod de reciclare	Posibil cu filtru de cărbune activ (kit opțional)
Număr de viteze	4 (1-3 + intensivă)
Comandă	Butoane apăsare cu afișare LED
Iluminare	Bec LED 2,5 W max, tip E14
Filtru de grăsime	Metalic, lavabil în mașina de spălat vase (lunar)
Filtru de cărbune	Activ, înlocuire la fiecare 4 luni
Temporizator	Da, oprire întârziată programabilă (20/15/10/5 min în funcție de viteză)
Indicator saturație filtru	Da, pentru filtre de grăsime și cărbune (LED)
Alimentare electrică	230 V ~ 50 Hz

Întrebări frecvente - AKR 634 GY/3 WHIRLPOOL

Cum se curăță filtrul de grăsime al hotei Whirlpool AKR 634 GY/3 ?

Filtrul de grăsime metalic trebuie curățat o dată pe lună. Utilizați detergenți neagresivi, manual sau în mașina de spălat vase la temperatură joasă și ciclu rapid. Pentru demontare, trageți mânerul de decuplare cu arc.

Când și cum se înlocuiește filtrul de cărbune ?

Filtrul de cărbune trebuie înlocuit la maximum 4 luni. Nu poate fi curățat sau regenerat. Pentru înlocuire, scoateți mai întâi filtrele de grăsime, apoi agățați noile filtre de cărbune pe fiecare parte și puneți înapoi filtrele de grăsime.

Cum se înlocuiește becul LED ?

Debranșați mai întâi aparatul. Asigurați-vă că becurile sunt reci. Trageți complet sertarul, înlocuiți becul defect cu un bec LED de 2,5 W max, tip E14. Montați grila la loc.

Cum se reglează temporizatorul (timer) ?

Apăsați butonul ON/OFF Timer (butonul 2). Întârzierea la oprire depinde de viteza selectată: 20 min pentru viteza 1, 15 min pentru viteza 2, 10 min pentru viteza 3 și 5 min pentru viteza intensivă. LED-ul vitezei clipește pentru a indica faptul că timerul este activ.

Ce să faceți dacă hota nu funcționează ?

Verificați mai întâi dacă nu există întrerupere de curent și dacă a fost selectată o viteză. Dacă problema persistă, debranșați hota timp de aproximativ 5 secunde și apoi rebranșați-o. Dacă defecțiunea continuă, contactați serviciul de asistență.

Cum se activează sau se dezactivează indicatorul de saturație al filtrului de cărbune ?

Indicatorul este în mod normal dezactivat. Pentru a-l activa, opriți hota, mențineți apăsate simultan butoanele 3 și 4 până când LED-urile L1 și L2 clipesc scurt. Pentru a dezactiva, repetați operația până când doar LED-ul L1 clipește.

Care este distanța minimă dintre hotă și plita de gătit ?

Distanța minimă este de 50 cm pentru plite electrice și de 65 cm pentru plite pe gaz sau mixte. Respectați o distanță mai mare dacă este indicată de producătorul plitei.

Pot folosi hota în versiune filtrantă fără conductă de evacuare ?

Da, hota poate fi utilizată în versiune filtrantă (reciclare). Trebuie să instalați un kit de filtrare cu cărbune activ (vândut separat sau furnizat în funcție de model). Aerul este astfel degresat și dezodorizat înainte de a fi returnat în încăpere.

Cum se resetează indicatorul de saturație după curățare ?

După curățarea sau înlocuirea filtrului, apăsați butonul 2 (ON/OFF Timer) până când LED-urile care clipesc se sting. Aceasta resetează indicatorul.

Ce tipuri de becuri sunt compatibile cu hota AKR 634 GY/3 ?

Utilizați doar becuri LED de maximum 2,5 W, soclu E14. Consultați manualul inclus 'ILCOS D' pentru mai multe detalii. Nu utilizați niciodată becuri de alt tip.

MANUAL DE UTILIZARE AKR 634 GY/3 WHIRLPOOL

RO Informații pentru utilizator

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regular atât în interior cât și în exterior(cel puțin o dată pe lună).
• Trebuie să se respecte in mod expres ceea ce este indicat în Instructiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.
  Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste și aprinde.
  AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinti pe durata utilizării.
• Nu conectați aparatul la rețeaua electrică până când instalarea este până când instalarea nu este complet complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici un sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.
  ATENTIE! Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instrucțiuni poate duce la pericolelor de natură electrică.
• Nu folositi și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folositi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat in mod expres.
• Folositi numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau,

în cazul în care nu sunt incluse, achiziționați tipul corespunzător de şuruburi.

- Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.

- În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

▲ ATENTIE! Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Nu permiteți copiilor cu vârstă sub 3 ani să se apropie de aparat. Nu lăsați aparatul la îndemâna copiilor cu vârstă sub 8 ani, decât sub supravegherea continuă a unui adult.

ATENTIE: aparatul nu este destinat punerii în funcțiune prin intermediul unui dispozitiv extern sau al unui sistem separat de comandă de la distanță.
Acest aparat nu este destinat uzului profesional. Nu utilizati aparatul în aer liber.
Pentru a evita pericolul de accidentare, aparatul trebuie să fie manevrat și instalat de două sau mai multe persoane.
Operatiunile de instalare, inclusiv eventualele racordări la linia de alimentare cu apă (dacă sunt prevăzute) și legăturile electrice, precum și lucrările de reparatie trebuie să fie efectuate de personal calificat.

După terminarea operațiunilor de instalare, nu lăsați materialele folosite pentru ambalare (bucăți din plastic, polistiren etc.) la îndemâna copiilor, pentru a evita pericolul de sufocare.

Nu folositi aparatul dacă aveți părți ale corpului umede sau dacă sunteti desculti.

Nu folosiți niciodată aparate de curățat cu aburi - pericol de electrocutare.

Materialele folosite pentru ambalare sunt 100% reciclabile și sunt marcate cu simbolul de reciclare

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
  • Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu continuați cu instalarea.

- Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

CONEXAREA ELECTRICĂ

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la

normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENTIE! Înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

În cazul în care cablul nu este prevăzut cu unștecher,conectați-l respectând datele din următorul tabel:

Tensiunea și frecventa retelei electrice

Consultați valoarea indicată pe eticheta cu caracteristici, aplicată în interiorul hotei.

Conexiune cablu

Inlocuirea cablului de alimentare

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

EVACUAREA AERULUI

(pentru versiunile cu ventilație)

Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieșirea aerului (flanșa de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă.
! Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).
! Evitați schimbările drastice de sectiune ale tubului.
! Producătorul și declină orice responsabilitate dacă aceste măsuri de siguranță nu sunt respectate.

FILTRANTA SAU CU VENTILATIE ?

! Hota dumneavoastră este gata pentru a fi folosita in versiunea cu ventilație.

Pentru a utiliza hota in versiune filtrantă, se instalează SETUL DE ACCESORII corespunzător.

Verificați primele pagini ale acestui manual, dacă SETUL DE ACCESORII este deja furnizat sau trebuie să fie achiziționat separat.

Notă: Dacă este furnizat, în unele cazuri, sistemul de filtrare suplimentar pe bază de cărbune activ poate să fie deja instalat pe hotă.

Informațiile referitoare la trecerea hotei din versiunea cu ventilație în cea filtrantă sunt deja conținute în acest manual.

Versiunea aspirantă

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

⚠️ ATENTIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

⚠️ ATENTIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Versiunea filtrantă

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

COMENZI

Hota este echipată cu un panou de comenzi pentru controlul vitezei de aspiratie și controlul aprinderii luminii, pentru iluminarea plitei.

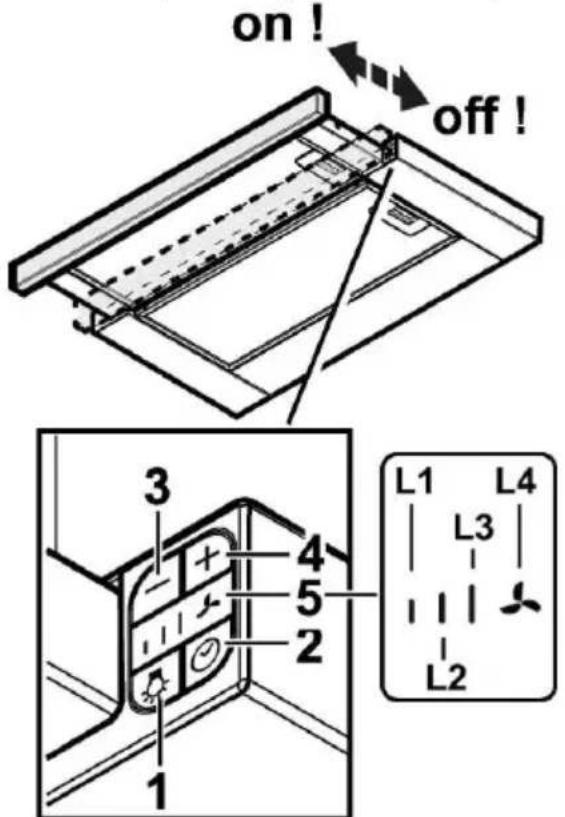

Panou de control

1. Buton ON/OFF iluminat

2. Buton ON/OFF Timer: oprire întârziată a vitezei (puterii) de aspiratie selectate:

Viteza (puterea) de aspiratie 1: 20 minute

Viteza (puterea) de aspiratie 2: 15 minute

Viteza (puterea) de aspiratie 3: 10 minute

Viteza (puterea) de aspiratie intensivă: 5 minute

1. Buton OFF / Reducerea vitezei (puterii) de aspiratie

2. Buton ON / Creșterea vitezei (puterii) de aspiratie

3. Afişaj, indică:

a. Viteza (puterea) de aspiratie: led-urile L1 – L2 – L3 - L4 (clipitoare) se aprind în funcție de viteza (puterea) de aspiratie selectată.

Notă: led-ul L4 - viteza (puterea) de aspiratie intensivă funcționează pentru aproximativ 5 minute, după care hota setează viteza intermediară.

b. Timer: LED-ul vitezei selectate clipește pentru a indica faptul că temporizatorul este activ.

c. Saturatie filtru anti grăsimi: LED-urile L3 și L4 clipesc alternativ la scurte intervale de timp.

d. Saturatie filtru cu cărbune activ: LED-urile L3 și L4 clipesc simultan la scurte intervale de timp.

Resetare indicator de saturatie filtre: efectuați întreținerea filtrelor, după care mențineți apăsat butonul 2 până la stingerea LED-urilor.

Notă: saturația filtrului cu cărbune activ este in mod normal dezactivată și se activează numai când hota este utilizată în versiunea filtrantă/cu recirculare (cu filtrul de cărbune instalat).

Pentru activare, procedați în felul următor:

- opriti hota

- mentineți apăsate simultan butoanele 3 și 4, până când LE-urile L1 și L2 clipesc pentru scurt timp.

Pentru dezactivare repetați operațiunea; doar LED-ul L1 va clipi pentru scurt timp.

ÎNTRETINEREA

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenti lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi NU FOLOSIȚI ALCOOL!

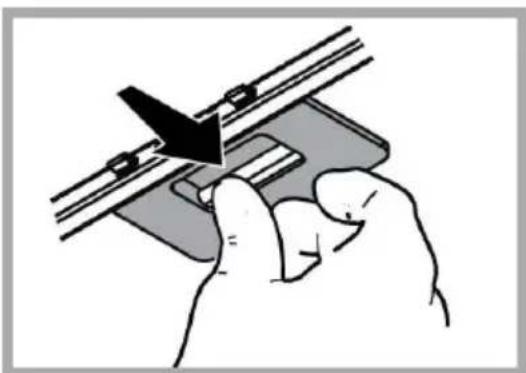

Intreținere filtri antigrăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

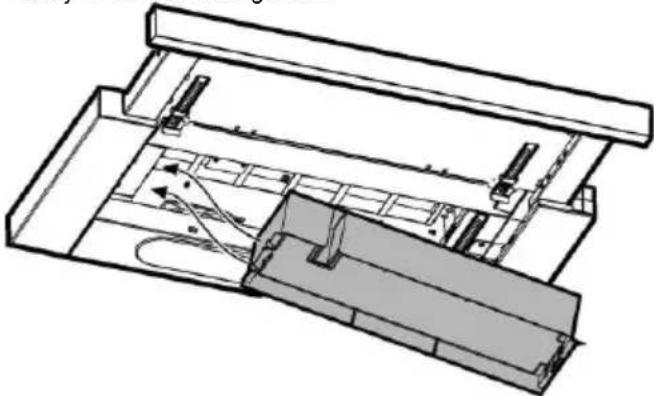

Intreținere filtru cu cărbune activ

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașina de gătit precum și de curățarea regulară a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni. NU-I spălați sau refolosiți.

Scoateți filtrele anti-grăsimi.

Aplicați un filtru cu cărbune pe fiecare latură și fixați-l la hotă. Puneți la loc filtrul anti-grăsimi.

Înlocuirea becurilor

Fig. 3

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.

Extrageti complet sertarul detaşabil.

Înlocuiti becul defect.

Utilizați exclusiv becuri LED de max 2,5W-E14. Pentru mai multe detalii, consultați instrucțiunile atașate "ILCOS D" (poziție alfanumerică "1e").

Montați la loc grilajul.

ELIMINARE

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC - UK SI 2013 No.3113 referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic. Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

- Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele sporită/e doar în cazuri extreme. Înlocuiți filtrul/ele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/ele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

ANOMALII DE FUNCTIONARE

Dacă ceva nu pare să funcționeze, înainte de a face un apel la Serviciul de Asistență, efectuați următoarele verificări simple:

• Dacă hota nu funcționează:

Verificați dacă:

- nu este vorba de o pană de curent.

- a fost selecționată o viteză.

• Dacă hota are un randament redus: Verificați dacă:

• Viteza selecționată pentru motor este suficientă pentru cantitatea de fum si vapori care este eliberată.
• Bucătăria este aerată suficient pentru a permite priza de aer.
• Filtrul cu cărbune nu este consumat (hota in versiunea filtrantă).

• Dacă hota s-a oprit in timpul funcțonării normale: Verificați dacă:

• nu este vorba de o pană de curent.
• dispozitivul de comutare nu s-a decuplat.

În caz de defectiuni, înainte de a contacta Serviciul de Asistență Tehnică, deconectați timp de cel puțin 5 sec. aparatul trăgând de ștecher și apoi conectați-I din nou. În cazul în care defectiunea persistă, contactați Serviciul de asistență.

CARACTERISTICI TEHNICE

Înălțime (cm)	Lățime (cm)	Adâncime (cm)	∅ tubului de evacuare (cm)
39,5	59,8	30-43,5	15

Componentele nu sunt furnizate împreună cu produsul

Puteți descărca instrucțiunile privind siguranța, manualul de utilizare, fișa tehnică a produsului și datele energetice:

• Vizitând site-ul nostru web docs.whirlpool.eu
- Utilizând codul QR
- Ca alternativă, contactați serviciul nostru de asistență tehnică post-vânzare (consultați numărul de telefon din certificatul de garanție).

Când contactați serviciul nostru de asistență tehnica post-vânzare, vă rugăm să precizați codurile specificate pe plăcuța cu date de identificare a produsului dumneavoastră.
