E501 - GPS Navitel - Bezplatný návod na obsluhu

Typ produktu	GPS navigačné zariadenie
Značka	Navitel
Model	E501
Displej	5-palcový TFT, rozlíšenie 480 x 272
Procesor	MStar MSB2531 800 MHz, Cortex-A7
RAM	128 MB DDR3
Interné úložisko	8 GB
Externé úložisko	microSDHC až do 32 GB
Operačný systém	Linux
GPS čip	MSR2112 32PIN-QFN
GPS kanály	66 vyhľadávacích / 22 sledovacích
GPS citlivosť	-165 dBm
Presnosť polohy	10 m (2D RMS), 5 m (s WAAS)
Čas studeného štartu	35 sekúnd (autonómne)
Čas teplého štartu	32 sekúnd (autonómne)
Čas horúceho štartu	2 sekundy (autonómne)
Frekvencia aktualizácie	1 Hz
Batéria	800 mAh nabíjateľná Li-Pol
Reproduktor	8 Ohm / 1,5 W
Anténa	Keramická interná (18,4×18,4×2 mm)
Aktualizácie operačného systému	Prostredníctvom Navitel Navigator Update Center
Montáž	Držiak na čelné sklo (prísavka)
Čistenie	Iba mäkká handrička; vyhýbajte sa papierovým utierkam
Bezpečnosť	Nepoužívať počas jazdy; vyhýbajte sa extrémnym teplotám; uchovávajte mimo vlhkosti
Certifikácia	V súlade s RED 2014/53/EÚ

Často kladené otázky - E501 Navitel

Ako dlho trvá prvému použitiu zachytiť GPS signál?

Ak zariadenie nebolo dlhší čas používané, môže trvať niekoľko minút, kým nájde vašu polohu. Studený štart zvyčajne trvá až 35 sekúnd pod otvoreným nebom.

Môžem používať zariadenie počas jazdy?

Nie. Je veľmi nebezpečné ovládať zariadenie počas jazdy. Všetky nastavenia upravte pred začatím jazdy. Ak potrebujete zmeniť nastavenia, bezpečne zaparkujte.

Ako aktualizujem mapy a softvér?

Stiahnite a nainštalujte Navitel Navigator Update Center do svojho počítača. Pripojte zariadenie ako USB hromadné úložisko, spustite Update Center a postupujte podľa pokynov na obrazovke pri aktualizácii máp a softvéru.

Čo mám robiť, ak sa zariadenie nezapne?

Najprv nabíjajte zariadenie aspoň 5 minút. Ak sa stále nezapne, stlačte a podržte tlačidlo napájania na 8 sekúnd. Ak problém pretrváva, kontaktujte podporu.

Ako namontujem zariadenie do auta?

Použite dodaný držiak na čelné sklo. Vyčistite oblasť uchytenia, odstráňte ochrannú vrstvu z prísavky a pevne ju pritlačte na čelné sklo. Uistite sa, že neprekáža vo výhľade.

Prečo sa moja batéria rýchlo vybíja?

Vybíjanie batérie je rýchlejšie v chladnom prostredí. Ak sa zariadenie pri štarte okamžite vypne, batéria je kriticky slabá; pred použitím ju nabíjajte aspoň 5 minút.

Môžem použiť inú nabíjačku?

Nie. Vždy používajte originálnu nabíjačku dodanú so zariadením. Použitie inej nabíjačky môže spôsobiť problémy s nabíjaním alebo poškodiť zariadenie.

Ako čistím displej?

Vypnite zariadenie a použite mäkkú suchú handričku. Nepoužívajte papierové utierky ani abrazívne materiály, pretože môžu poškriabať obrazovku.

Čo robí upozornenie na radar?

Zariadenie vás upozorňuje na radary, nebezpečné križovatky a spomaľovače. Na mape sa zobrazí ikona a program poskytuje vizuálne upozornenia.

Ako naplánujem trasu na adresu?

Klepnite na Menu, potom Hľadať, potom Podľa adresy. Zadajte krajinu, mesto, ulicu a číslo domu. Vyberte cieľ a stlačte Go! Zariadenie ponúkne až 3 možnosti trasy.

NÁVOD NA OBSLUHU E501 Navitel

Bezpečnostné informácie

1. Prispôsobte si všetky nastavenia pred začiatkom jazdy. Je vysoko nebezpečné obsluhovať zariadenie a konfigurovať jeho nastavenia pri šoférovaní. Pokial' potrebujte upravit nastavenia navádzania alebo parametrov zariadenia, mali by ste svoje auto zaparkovať na bezpečnom mieste s ohľadom na dopravné predpisy.
2. Zoznámte sa s plánovanou trasou pred jazdou. Pokial' ste prepočuli hlasový povel a potrebujete sa pozriet na obrazovku pre jeho zistenie, uistite sa najskôr, či je to s ohľadom na dopravnú situáciu bezpečné.
3. Je možné, že navigačné dáta a hlasové pokyny nebudú v súlade s reálnym stavom vozovky alebo dopravnými obmedzeniami. Vždy venujte pozornosť stavu vozovky, dopravnému značeniu a priechodom pre chodcov.
4. Nepoužívajte navigáciu ako nástroj presného merania rýchlosti a vzdialenosti.
5. Kvalita príjmu satelitného signálu môže kolísať vzhľadom k pozícií zariadenia vo vozidle. Kvalita signálu môže byť slabšia vo vnútri tunelu, blízko viacpodlažných budov alebo v husto zastavanej oblasti. Určité poveternostné podmienky, ako hustá hmla, môžu negatívne pôsobit’ na kvalitu príjmu signálu.

6. Môže sa stať, že nebude možné prijímať GPS signály blízko elektromagnetických zdrojov alebo vo vnútri budov.

7. Ak ste zariadenie dlhšiu dobu nepouživali, bude určenie pozície trvať dlhšiu dobu aj napriek tomu, že prijímač GPS má dobrý príjem signálu.

8. Venujte zvláštnu pozornosť, kam umiestňujete zariadenie. Neinštalujte ho tam, kde by mohlo prekážať vo funkčnosti airbagov alebo vadiť vo výhláde na vozovku.
9. Pri umiestňovaní držiaka na predné sklo vášho vozidla dbajte na čistotu povrchu. Plocha by mala byť očistená od prachu, nečistôt a dálších nečistôt, pod samotnou prisavkou by taktiež nemali byť žiadne bubliny, ktoré môžu nepriaznivo ovplyvnovať priliehavosť držiaka. Za akékolľvek škody na zariadení a dálších objektoch vo vnútri vozidla spôsobené odlepením držiaka je celkovo zodpovedný užívateľ a nemôžu byť kryté zárukou.
10. Nevystavujte zariadenie dlhodobému pôsobeniu slnečného žiarenia a vysokým teplotám. Prehriatie batérie môže spôsobit explóziu.
11. Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt, ktoré môžu spôsobit kondenzáciu vody v zariadení a spôsobit jeho poškodenie. Pokial' bolo zariadenie vystavené vlhkosti, nezapínajte ho, kým celkom nevyschne.
12. Akýkolvek zásah, úprava a otváranie zariadenia sú zakázané, pretože môžu spôsobit' nesprávne fungovanie zariadenia a v extrémnych prípadoch spôsobit' jeho poškodenie. Akékolvek opravy zariadenia môžu byt' uskutočňované len autorizovanou osobou.

NAVITEL

VYUŽITIE ZARIADENIA – NAVITEL E501

1. Zariadenie je napojené zo vstavanej Li-Pol batérie, ktorá môže explodovať alebo uvolňovať toxické látky pri nesprávnom spôsobe používania. Nevystavujte zariadenie nárazom, ani ho nepoužívajte v blízkosti výbušných látok a plynov.
2. Počas nabíjania zaistite normálne podmienky ventilácie pre napájací adaptér, pretože počas tohto procesu dochádza k jeho zahrievaniu. Nezakrývajte adaptér papierom alebo dalšími objektmi, ktoré môžu zhoršit ventiláciu.
3. Nepoužívajte velmi velkú silu pri čistení displeja a dalších častí zariadenia. Nepoužívajte papierové obrúsky alebo dalšie tvrdé materiály, ktoré môžu poškriabať zariadenie. Používajte iba mäkkú handričku.

Používanie zariadenia vo vozidle

Držiak na čelném skle a adaptér do auta sú dodávané ako súčasť balenia.

Držiak na čelné sklo

UPOZORNENIE! Opatrne zvolte, kam držiak umiestníte. Neumiestňujte držiak na čelné sklo tak, že by mohol obmedzovat výhlad vodiča. Pokial má čelné sklo vozidla zabudované vyhrievanie alebo UV ochranu, môže byt kvalita prijmu signálu nižšia ako obyčajne.

Nastavenie držiaka na čelné sklo

Najskôr odstráňte ochrannú fóliu z prísavného držiaka. Potom zvolte vhodné miesto pre uchytenie držiaka. Uistite sa, že priestor je očistený od prachu, nečistôt a vlhkosti, a potom upevnite prísavný držiak na čelné sklo. Za bežných podmienok prísavný držiak drží zariadenie bezpečne. Ak ho však necháte pripevnený cez noc, pevnosť uchytenia sa môže znížit v dôsledku kondenzácie vlhkosti spôsobenej poklesom teploty. Z tohto dôvodu, aby sme predišli poškodeniu zariadenia a držiaka, odporúčame odstránit zariadenie a držiak z čelného skla.

Chyby a riešenia problémov

- Je možné, že stav nabitia batérie zariadenia je kriticky nízky. V takomto prípade ho systém automaticky vypne, aby tak predišiel kompletnému vybitiu batérie, ktoré môže spôsobit' stratu dát. Predtým, ako sa zariadenie pokúsite znovu zapnút, nabite ho aspoň 5 minút a nechajte adaptér pripojený behom následnej prevádzky zariadenia.

Rýchle vybitie batérie

- Batéria sa ovela rýchlejšie vybíja v chladnom prostredí.

Batéria sa nenabíja

• Skontrolujte, či je adaptér pripojený do zásuvky;
• Uistite sa, že používate originálny adaptér a nie adaptér z iného zariadenia;

- Vo veľmi teplom prostredí je možné, že sa batériu nepodarí nabit.

Zvuk nefunguje

- Uistite sa, že máte zapnutý zvuk v nastavení programu;

- Uistite sa, že hlasitost' nie je príliš nízka.

Zariadenie nerozpoznalo microSD kartu

• Uistite sa, či je karta úplne vložená do odpovedajúceho slotu a zapadla na svoje miesto;
• Skontrolujte, či nie je karta vložená nesprávne;
• Skontrolujte, či nie je karta poškodená. Skúste ju použit v inom zariadení;
• Vyberte a vložte kartu spät. Reštartujte zariadenie;
• Riad'te sa manuálom k vašej karte.

Zložky nie je možné kopírovať

• Skontrolujte, že pripojenie medzi vaším PC/laptop a zariadením je v poriadku;
• Využitie pamäte zariadenia môže byt' nadmerné a môže vyžadovat' odstránenie nepotrebných súborov.

Údržba zariadenia

- Nevystavujte zariadenie vysokej vlhkosti a teplotám;

- Chráněte zariadenie pred slnečným a UV žiarením;

• Nepokladajte nič na zariadenie;

- Nevystavujte zariadenie nárazom;

- Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt, ktoré môžu viest' ku kondenzácii vody vo vnútri zariadenia a spôsobit' jeho poškodenie. Ak bolo zariadenie vystavené vlhkosti, nezapínajte ho, pokial' nebude úplne vysušené;

- Displej zariadenia je velmi náchylný k poškriabaniu. Nedotýkajte sa displeja ostrými predmetmi. Ako ochranu proti poškriabaniu, môžete použit ochrannú fóliu;

- Nikdy displej nečistite, ak je zariadenie zapnuté. Na čistenie použivajte iba mäkkú handričku;

- Na čistenie displeja nepoužívajte papierové obrúsky alebo utierky;

- Nepokúšajte sa sami rozoberať alebo opravovať zariadenie, mohlo by to viest k úrazu a rovnako tak aj k nesprávnemu fungovaniu zariadenia. Zároveň to bude mať za následok ukončenie záruky.

Bezpečná jazda

• Ak sa používa vo vozidle, bezpečná jazda je výhradnou zodpovednosťou vodiča. Je nebezpečné používať ovládacie prvky aplikácie pri jazde;
• Tieto pravidlá boli v prvom rade vytvorené tak, aby sa zabránilo spôsobeniu škôd na živote alebo zdraví tretích osôb, poškodeniu ich majetku a domácich zvierat, a tiež poškodzovaniu životného prostredia;
• Kedykol'vek zastavíte vozidlo, vždy použite ručnú brzdu. Udržujte ručnú brzdu funkčnú tak, aby zamedzila akémukol'vek možnému pohybu vozidla;
• Vždy parkujte vaše vozidlo na otvorenom a dobre vetranom priestore;
• Udržujte hlasitost vo vozidle relatívne nízku tak, aby ste počuli všetko, čo sa deje mimo vozidla:
• Nemanipulujte so zariadením, ak by vás to mohlo rušit' pri šoférovaní.

NAVITEL s.r.o. týmto prehlasuje, že zariadenie NAVITEL E501 je kompatibilné so smernicou RED 2014/53/EÚ.

Úplné znenie Prehlásenia o zhode je k dispozícii na nasledujúcej internetovej adrese:

www.navitel.cz/sk/declaration_of_conformity/E501

Vlastnosti

Systémové špecifikácie
Procesor MStar MSB2531 800 MHz, Cortex-A7
Operačná památ 128 MB, DDR3
Externý slot microSDHC až 32 GB
Interné úložisko 8 GB
Operačný systém Linux
Základné parametre
Displej 5" TFT, 480×272
Reproduktor 8 Ohm / 1.5 W
Typ batérie 800 mAh, nabíjateľná
Parametre GPS
GPS MSR2112 32PIN-QFN
Frekvencia 1.575 GHz
Počet kanálov 66 kanálov (vyhladávanie pozície)/22 kanálov (záznam stopy)
C/A CODE Frekvencia čipu 1.023 MHz
Citlivosť -165 dBm

Presnost' polohy 10 m, 2D RMS; 5 m 2D RMS, WAAS aktivny
Rýchlost'	0.1 m/s
Frekvencia aktualizácie	1 Hz
Čas obnovy 0.1 s
Horúci štart 2 s (autonómny)
Teplý štart	32 s (autonómny)
Studený štart	35 s (autonómny)
Max. nadm. výška	18 000 m
Max. rýchlost'	515 m/s
Anténa	Interná keramická anténa: 18.4 mm × 18.4 mm × 2 mm
NMEA	NMEA 0183 štandard v3.01 a spätne
Prenosová rýchlost'	115 200 bps
Port	COM1

Poznámka. Charakteristiky zariadenia a jeho vonkajší vzhľad môžu byť modifikované výrobcom bez predchádzajúceho upozornenia.

Úvod

K základným vlastnostiam aplikácie Navitel Navigator patrí: určenie a zobrazenie aktuálnej pozície na mape, automatické i ručné zadávanie bodov trasy, plánovanie trasy, rôzne možnosti vyhl'adávania objektov, výpočet a zobrazenie informácií o ceste a mnoho dalších.

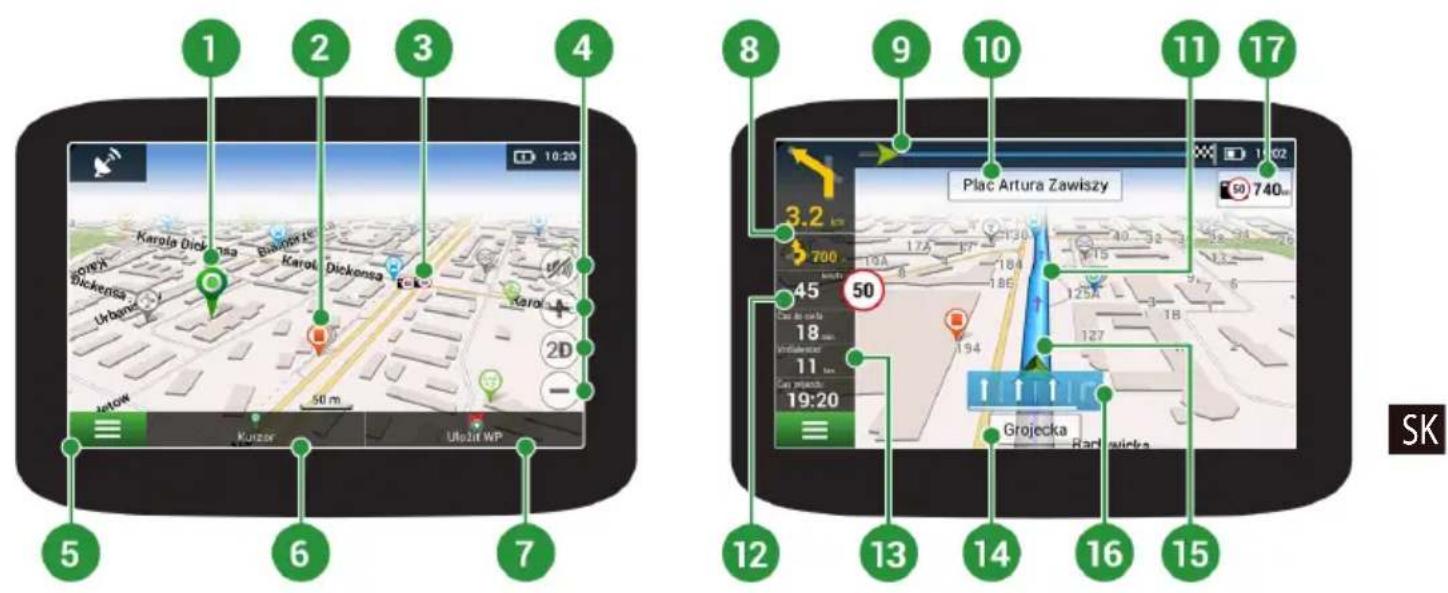

Rozhranie programu

SK

NAVITEL

1	Bod na mape	Krátkym kliknutím na mapu označíte bod, s ktorým sa dá d'alej pracovať pomocou tlačidiel "Kurzor" a "Uložiť WP" bod.
2	Bod záujmu (POI)	Toto je príklad ako sú zobrazované body záujmu (POI) v programe. Rôzne kategórie POI majú rôzne ikony, rovnako tak každá kategória obsahuje mnoho typov ikon ako napríklad nákupné centra, značkové obchody, čerpacie stanice atd.
3	Upozornenie na trase (SPEEDCAM)	Jedná sa o príklad ako sú zobrazované na mape ikony funkcie Upozornenie na trase (SPEEDCAM). Upozornenie zahrňa údaje o meranej rýchlosti, radaroch, nebezpečných križovatkách, spomaľovacích prahoch a dálších typoch potenciálnych prekážok na ceste.
4	Funkčné tlačidlá Tieto tlačidlá ovládajú zobrazenie mapy (2D / 3D), zoomovanie a nastavenie hlasitosti.
5	Hlavné menu Kliknutím	na toto tlačidlo otvoríte hlavné menu programu.
6	Kurzor	Toto tlačidlo je dostupné iba pokial'je na mape zvolený nejaký bod. Kliknutím na toto tlačidlo otvoríte obrazovku "Moja trasa", kde môžete so zvoleným bodom d'alej pracovať.
7	Uložiť WP	Toto tlačidlo je dostupné iba pokial'na mape zvolíte nejaký bod. Kliknutím na toto tlačidlo bod uložíte ako cieľový bod.
8	Nasledujúci manéver	Označenie vzdialenosti k dvom nasledujúcim manévrom. Kliknutím na znázornenie manévru otvoríte dialógové okno s množstvom nastavení.
9	Panel trasy Tento panel určuje uplynulú a zostávajúcu časť trasy.
10	Ulica nasledujúca po manévri	Názov ulice nasledujúcej po manévri. Berte prosím na vedomie, že ak sú splnené určité podmienky, budú namiesto panelu ulice nasledujúcej po manévri zobrazené nasledujúce jazdné pruhy.
11	Trasa	Aktívna trasa. Ak je zapnutá funkcia Dopravné Info, trasa je rôzne sfarbená, čo zodpovedá rôznym úrovniam hustoty premávky. Inak je trasa vždy modrá.
12	Rýchlost'	Limit rýchlosti cesty sa zobrazí vedľa aktuálnej rýchlosti. Ak je limit prekročený do 10 km / h, políčko s aktuálnou rýchlostou sa sfarbí do oranžova. Ak je limit prekročený o viac ako 10 km / h, políčko s aktuálnou rýchlostou sa sfarbí do červena. Ak chcete toto nastavenie zmenit, prejdite do Menu > Nastavenia > Upozornenia > Pokuta za rýchlost.
13	Informačný panel	V základnom nastavení zobrazuje súbor ukazovatelov, ktoré poskytujú informácie o zostávajúcom čase do ciel'a, vzdialenosti do ciel'a a čase príchodu. Výber ukazovatelov je možné menit.
14	Aktuálna ulica	Názov aktuálnej ulice (aktívne iba ak je naviazané spojenie so satelitmi). Pokial' mapa neobsahuje informácie o názve danej ulice, je namiesto toho zobrazený smer pohybu (Sever, Juh, Západ a Východ).
15	GPS kurzor Ukazuje aktuálnu pozíciu zariadenia, ked'je GPS prijímač zapnutý.
16	Nadchádzajúce manéver	Indikátor zobrazuje nadchádzajúce manéver vrátane vzdialenosti zostávajúce k danému manévru.
17	Upozornenie na trase	Vodič je upozornený na vzdialenost' od najbližšieho dopravného značenia a odpočítavanie sa spustí pri priblížení vozidla. Ked' sa blížite, program zobrazí odpočítavanie na najbližší kameru, dopravnú značku alebo značenie.

Trasa k zvolenému bodu na mape

Trasu môžete nastavit do bodu, ktorý si nájdete a označíte na mape, a potom ho nastavíte ako cieľový bod s tým, že ako počiatočný bod trasy sa berie aktuálna pozícia zariadenia podľa GPS. Pre vytvorenie trasy kliknite v mape pre označenie bodu, vyberte "Kurzor" [1], a potom "Podľme!" [2]. Program ponúka 3 alternatívne trasy s približnú vzdialenosť a čas do cieľa bodu [3]. Stlačením „Podľme!“ a nasledovatí trasy.

Navádzanie na presnú adresu

Pre vytvorenie trasy k bodu, ktorého adresu poznáte, zvol'te "Menu" v lavom dolnom rohu obrazovky [4] > "Nájsť" [5] > "Podľa adresy", a potom stlačte "Vyberte krajinu" [6] a vložte jej názov [7]. Pre skrytie klávesnice stlačte ikonu v pravej hornej časti obrazovky. Vyberte požadovanú krajinu [8]. Možnosti "Vyberte mesto", "Vyberte ulicu" a "Vyberte číslo budovy" sa aktivujú iba v prípade, ak boli vyplnené predchádzajúce polia [9]. Po vyplnení všetkých informácií sa objekt zobrazí na mape [10]. Stlačte "Podľme!". Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo «Podľme!» [11]. Teraz môžete nasledovať po trase [12].

RÝCHLY SPRIEVODCA – NAVITEL E501

Obr. 4 Obr. 5 Obr. 6

Obr. 7 Obr. 8 Obr. 9

Obr. 10 Obr. 11 Obr. 12

Manuálne nastavenie všetkých bodov trasy

Pre plánovanie trasy, kde sú počiatočné a ciel'ové body nastavené manuálne, najprv zvol'te na mape bod, ktorý má byt počiatočný a stlačte "Kurzor" [1], čím sa zobrazí obrazovka "Moja trasa". Kliknite na informačný panel v spodnej časti obrazovky [2]. Stlačte "Nastaviť štart" na obrazovke "Vlastnosti" [3]. GPS prijímač musí byt vypnutý. Bod bude označený na mape ako počiatočný bod. Zvol'te ciel'ový bod na mape: kliknite na mapu pre označenie bodu, stlačte "Kurzor"[4] a potom "Pod'me!" na obrazovke "Moja trasa" [5]. Program ponúka 3 alternatívne trasy. Vyberte trasu a stlačte tlačidlo „Pod'me!" [6].

K aktualizácii máp a aplikácie, rovnako k nákupu nových máp je potrebný špeciálny program, ktorý sme navrhli špeciálne pre tieto účely. Program si môžete stiahnuť zo sekcie "Downloads" na oficiálnej stránke NAVITEL®. Nižšie uvedené inštrukcie vám pomôžu naučiť sa ako sa s ním pracuje.

1. Nainštalujte Navitel Navigator Update Center na váš počítač.
2. Pripojte navigačné zariadenie k počítaču.

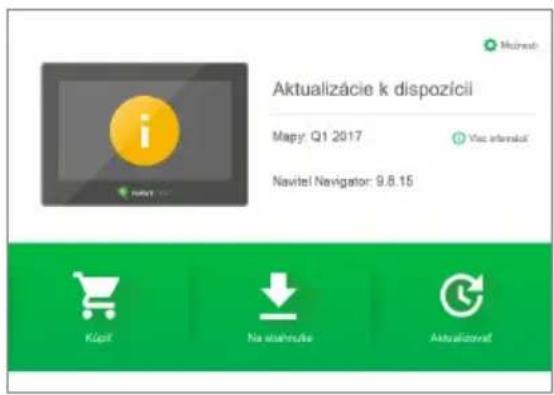

3. Spustite Navitel Navigator Update Center [1].
4. Ak je zariadenie správne pripojené, program ho detekuje. Ak sú k dispozícii aktualizácie, program vám navrhne, či chcete aktualizovat softvér, mapy alebo oboje [2]. Počas aktualizácie máp budú staré mapy zmazané. Ak chcete pokračovať, stlačte tlačidlo "Aktualizovat" a potom tlačidlo "OK".

Obr. 1 Obr. 2

NAVITEL

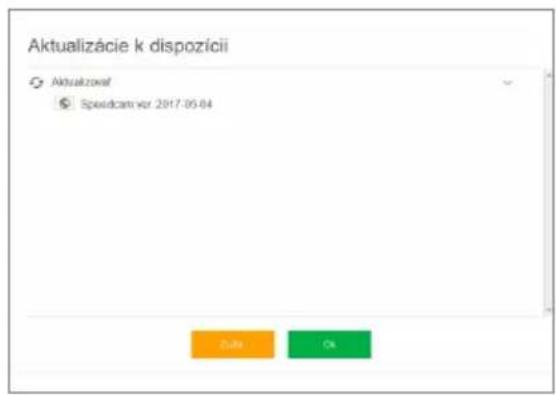

1. Navitel Navigator Update Center stiahne a nainštaluje požadované aktualizácie do vášho zariadenia.

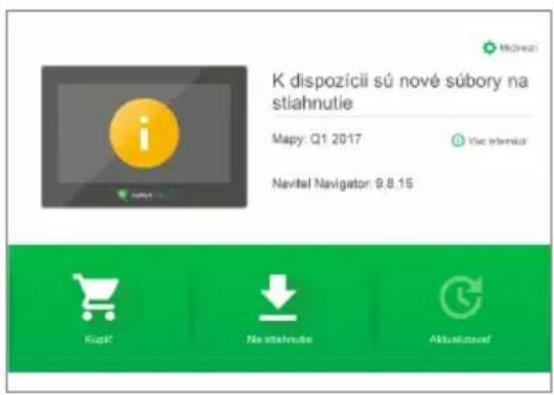

2. V rámci programu si môžete stiahnuť prípadne dokúpiť dálšie mapy stlačením tlačidiel "Na stiahnutie" alebo "Kúpit" [3].

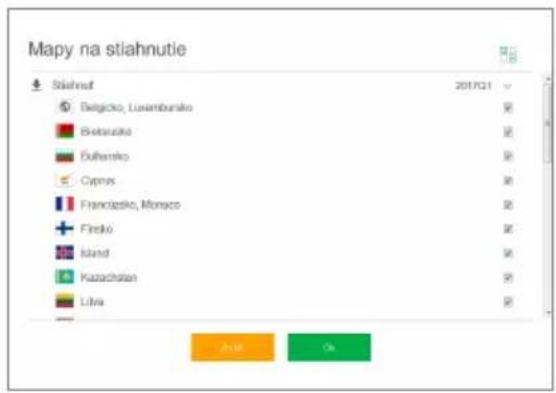

3. Ak si chcete stiahnut'dalšie mapy, vyberte ich v ponuke a stlačte "OK" [4].

Obr. 3 Obr. 4

NAVITEL

UPDATE CENTER - NAVITEL E501

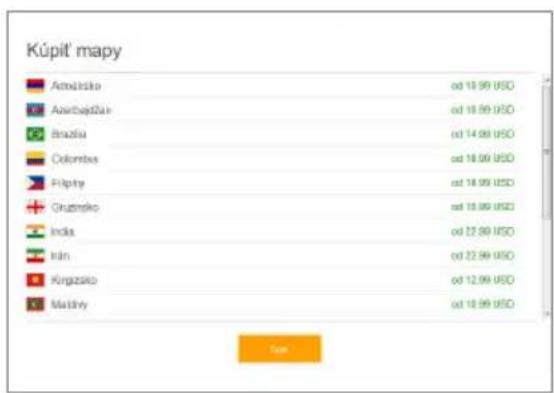

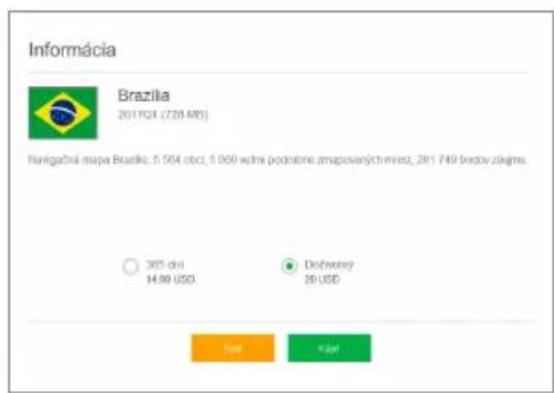

1. Ak si chcete kúpit dálšie mapy, vyberte ich v ponuke, zvolte dlžku predplatného a stlačte "Kúpit" [5, 6].

Obr. 5 Obr. 6
