NÁVOD NA OBSLUHU Halo TG 3 Tenneker

1. Vypnite prívod plynu do zariadenia.
2. Zahaste všetky otvorené plamene.
3. Otvorte veká.
4. Ak nadalej cítit zápach plynu, držte sa od zariadenia dalej a bezodkladne sa obrátte na vášho dodávateľa plynu alebo požiarnikov.

Unikajúci plyn môže spôsobit požiar alebo explóziu, ktoré môžu spôsobit závažne telesné poranenia, smrť alebo škody na majetku.

Đakujeme!

Sme presvedčení, že plynový gril prekročí vaše očakávania a pri jeho použivaní vám želáme veľa spokojnosti. Pred použitím zariadenia si prečítajte d’alšie pokyny, odložte si ich pre potrebu v budúcnosti a dodržiavajte bezpečnostné pokyny.

Účel použitia

Toto zariadenie je mobilný plynový gril pre použitie v exteriéri. Je určené na grilovanie, smaženie, opekanie a pečenie potravín v súkromných priestoroch.

Toto zariadenie nie je určené na komerčné použitie.

Akékolvek iné použitie alebo modifikácia na zariadení sa považuje za nevhodné použitie a mohlo by predstavovat značné riziká.

Obsah

Účel použitia 31
Servis	31
Symboly	31
Potrebné nástroje a príslušenstvo 31
Bezpečnostné pokyny 32
Prehľad	33
Rozsah dodávky 33
Diely	33
Inštalácia	33
Manipulácia s plynom 34
Pripojenie / výmena fľaše na plyn 34
Skúška tesnosti 34
Informácie o fľaši na plyn	35
Informácie o hadici na plyn a regulátore	35
Grilovanie	36
Ovládacie tlačidlá	36
Zapaľovanie zapaľovačom	36
Ručné zapaľovanie	36
Použitie volitelného grilovacieho roštu	36
Čistenie a starostlivosť	37
Skladovanie zariadenia	38
Riešenie problémov	38
Technické údaje	39
Likvidácia	39
SK Záruka	40

UPOZORNENIE

1. Neskladujte ani nepoužívajte plyn ani iné horľavé kvapaliny alebo výpary v blízkosti tohto či akéhokol'vek iného zariadenia.
2. Flaša na plyn, ktorá nie je pripojená na použitie, sa nesmie skladovať v blízkosti tohto či akéhokol'vek iného zariadenia.

UPOZORNENIE

Nikdy na nepokúšajte vykonávať opravy na plynových komponentoch sami. O opravy požiadajte miestnu predajňu produktov HORNBACH alebo vášho dodávateľa plynu. Pri nedodržaní tohto upozornenia môže dôjst k požiaru alebo explózii, čo môže spôsobit závažné telesné poranenie, smrt alebo škody na majetku.

Servis

V prípade, že potrebujete servis alebo náhradné diely, obrátte sa na miestnu predajňu produktov HORNBACH alebo napíšte e-mail na adresu: [e-mail]

Symboly

Sú potrebné 2 oso-by

Zapalovanie

Vysoká teplota

Do tohto priestoru nič neodkladat ani nepokladat'

Nízka teplota

Podsvietenie tla- čidiel

Potrebné nástroje a príslušenstvo

(nie je súčastou balenia)

Pred použitím zariadenia si prečítajte návod. Pri nedodržaní bezpečnostných pokynov v tomto návode na použitie môže dôjsť k závažnému telesnému poraneniu či smrti alebo k požiaru či explózii a následným škodám na majetku.

- POUŽÍVAJTE LEN V EXTERIÉRI. NIKDY NEPOUŽÍVAJTE V INTERIÉRI.

- Zariadenie používajte len v dobre vetranom priestore. Nepoužívajte ho v garáži, na verande, zakrytej terase alebo pod stropnou štruktúrou akéhokol'vek druhu.

- Zariadenie nie je určené na inštaláciu na rekreačné vozidlá alebo člny.

- UPOZORNENIE: Prístupné diely môžu byť velmi horúce. Zabráňte prístupu detí.

• Zariadenie nesmú nikdy používať deti.

- Nesprávna montáž môže byť nebezpečná. Dôkladne dodržiavajte pokyny na montáž.

- Nepripájajte zariadenie k rozvodu zemného plynu (mestská plynová siet!) Ventily a dýzy sú určené výhradne pre kvapalný propán.

- Kvapalný propán nie je prírodný plyn. Konverzia alebo pokus o použitie zemného plynu v jednotke na kvapalný propán alebo kvapalného plynu v jednotke na zemný plyn je nebezpečné a spôsobí stratu záruky.

- Po období skladovania alebo nepoužívania je nevyhnutné na zariadení pred použitím skontrolovať netesnosti plynu alebo upchatie horáka.

- Pri zistení netesnosti plynu zariadenie nepoužívajte.

- Po použití zatvorte prívod plynu na flaši s plynom.

- Na zistovanie netesností plynu nepoužívajte plameň.

- Toto zariadenie nesmie byť pri používaní v blízkosti zápalných materiálov.

- Horľavé materiály sa nesmú nachádza bližšie ako 1 meter od zadnej alebo bočnej strany zariadenia.

- Variaci priestor (3 metre okolo zariadenia) udržiavajte bez zdrojov vznietenia, ako sú kontrolné žiarovky, ohrievače vody, elektrické zariadenia pod prúdom a pod., ako aj zápalných výparov či kvapalín, ako sú benzín, alkohol a pod.

- Do odkladacieho priestoru pod zariadením alebo naň nedávajte nič zápalné.

- Nezakrývajte rošty hliníkovou fóliou ani iným materiálom. Zablokujete tým ventiláciu horáka a vytvoríte potenciálne nebezpečný stav, ktorý môže spôsobit škody na majetku alebo osobné poranenie.

- Pri obsluhe zariadenie bud'te mimoriadne opatrní. Počas varenia alebo čistenia bude horúce a počas používania ho nikdy nesmiete nechat bez dozoru.

- Počas používanie zariadenie nepresúvajte.

- Ak počas používania horáky zhasnú, zatvorte všetky plynové ventily. Otvorte veká, počkajte päť minút a potom skúste znova zapáliť. Postupujte podľa pokynov na zapaľovanie.

- Nikdy sa nepokúšajte zapaľovať horák so zatvoreným krytom. Nahromadený nezapálený plyn v uzatvorenom zariadení je nebezpečný.

- Používajte opekacie náradie s predlženou rukovátou a rukavice na varenie, aby nedošlo ko popáleninám a ošpliechaniu. Pri manipulácii s horúcimi komponentmi používajte ochranné rukavice.

- Predtým, ako budete presúvať fľašu na plyn z určeného miesta použitia, vždy vypnite plyn na fľaši a odpojte regulátor tlaku.

- Nikdy nepoužívajte zariadenie, keď je fľaša na plyn mimo určenej správnej polohy.

- Elektrické napájacie káble a prívodné hadice plynu nedávajte do blízkosti žiadneho rozpáleného povrchu.

- Zariadenie nepoužívajte, kým nie sú všetky diely na svojom mieste. Zariadenie musí byl správne zmontované podľa pokynov na montáž.

- Zariadenie nemodifikujte. Akýkolvek druh modifikácie je prisne zakázany. Zapečatené diely nie sú určené na manipuláciu používatelom. Injektory nerozoberajte.

- Pri čistení ventilov alebo horákov nezväčšujte ani neblokujte hrdlá ventilov ani otvory horákov.

- Pravidelne kontrolujte plamene na horákoch.

- Zariadenie je potrebné pravidelne dôkladne čistiť.

- Nádoba na tuk sa musí nainštalovať pred každým použitím a potom vyčistiť, ale nádobu na tuk neodstraňujte, kým zariadenie nevychladne.

- Pri otváraní veka budte veľmi opatrní, môže dôjst k úniku horúcej pary.

- Ked'sú v blízkosti deti, staršie osoby alebo domáce zvieratá, budte opatrní.

- Ak spozorujete, že na regulátor tlaku, ventil alebo jed-

notku hadice na plyn kvapká zo zariadenia tuk alebo iný horúci materiál, okamžite zatvorte plynový ventil na fľaši na plyn. Počkajte, kým zariadenie vychladne, zistite pričinu, odstráňte ju, vyčistite zariadenie a skontrolujte hadicu a regulátor a predtým, ako budete pokračovať, vykonajte kontrolu tesnosti.

• V odkladacom priestore pod zariadením neskladujte žiadne predmety ani materiály, ktoré by blokovali tok spalovacieho vzduchu do spodnej časti riadiaceho panela a ohniska.

- Neodpájajte ani nevymieňajte fľašu na plyn vo vzdialenosti menšej ako 3 metre od otvoreného plameňa či iného zdroja vznietenia.

- Používajte len regulátor tlaku a jednotku hadice, ktoré boli dodané so zariadením.

- Hadica jednotky hadice na plyn nesmie byť ohnutá a nesmie byť dlhšia ako 1,5 m.

- Používajte len flaše na plyn priemeru maximálne 310 mm a maximálnej výšky 600 mm s 5-13 kg kvapalného propánu.

- Nepokúšajte sa odpojit regulátor tlaku a jednotku hadice ani žiadnu inú plynovú armatúru, keď sa zariadenie používa alebo je ešte horúce.

- Nepoužívajte poškodenú fľašu na plyn. Otlčená alebo skorodovaná fľaša na plyn alebo fľaša na plyn s poškodeným ventilom môže byť nebezpečná a musí sa bezodkladne vymeníť za novú.

- Hoci sa f'laša na plyn môže zdať prázdna, môže tešte obsahovať plyn a f'laša sa musí podľa toho prepravovať a skladovať.

- Dbajte na to, aby odrazová doska na teplo v podnose na tuk bola vždy umiestnená na strane pripojenia plynu, aby na mieste pripojenia plynu nevznikali príliš vysoké teploty.

POUŽITIE BATÉRIÍ

- POZOR! Nebezpečenstvo výbuchu pri nesprávnej výmene batérií. Vymieňajte len za batérie rovnakého typu. Dávajte pozor na správnu polaritu.

BEZPEČNOSTNÉ POKYNY

• Nevystavujte batérie (balenie batérií alebo vložené batérie) nadmernému teplu zo slnečného žiarenia, ohňa a pod. Chráňte pred mechanickými otrasmi. Udržiavajte v suchu a čistote. Udržiavajte mimo dosahu detí.
• Batérie neolvárajte, nerozoberajte, nerozrezávajte ani neskratujte. Nepoužívajte spolu staré a nové batérie.

• Nedovolte, aby došlo k prehltnutiu batérie, nebezpečenstvo chemického popálenia.

• Dodržiavajte bezpečnostné poznámky a ostatné poznámky na batérii a jej balení.

• Presakujúce batérie odstráňte a priečinok na batérie dôkladne vyčistite. Vyhýbajte sa kontaktu s očami a po- kožkou.

Prehl'ad

Rozsah dodávky

A1 1x L'avá predná kovová vzpera
A2 1x Lavý predný panel
A3 1x L'avá zadná rohová vzpera
A4 1x L'avá bočná vzpera
A5 1x Pravá predná rohová vzpera
A6 1x Pravý bočný panel
A7 1x Pravá zadná rohová vzpera
A8 1x Pravá bočná vzpera
A9 1x Spodná polička
A10 1x Lavá predná doska
A11 1x Vrchná podpera
A12 2x Predné kolieska s brzdou
A13 2x Zadné kolieska bez brzdy
A14 2x Podložka na flašu na plyn
A15 1x Zadný panel
A16 1x Zarážka dvierok
A17 1x L'avé dvierka
A18 1x Pravé dvierka

B1 1x Zostava plynového grilu
B2 1x Lavá polička
B3 1x Pravá polička
B4 1x Bočný horák
B5 1x Kryt bočného horáka
B6 1x Tlačidlo bočného horáka
B7 3x Regulátor plameňa
B8 1x Podpera grilovacieho roštu
B9 3x Grilovací rošt
B10 1x Podpera ohrievacieho podstavca
B11 1x Ohrievací podstavec
B12 1x Držiak batérie
B13 1x Podnos na tuk
B14 1x Doska odrážajúca teplo
B15 1x Miska na tuk

C1 62x Skrutka M6x15
C2 1x Pružná podložka a matica M6
C3 3x Podložka M6
C4 2x Skrutka M4x12
C5 3x Skrutka M6x12

D1 Šesthranný klúč 10 / 13

D2 Šesthranný klúč 14 / 16

D3 Krížový skrutkovač PH 3

Diely

Pripojenie a nastavenie plynu nájdete na strane 34 f.

Manipulácia s plynom

Pripojenie / výmena fl'aše na plyn

Ak je f'laša na plyn prázdna a treba ju vymeniť alebo je potrebné plnú f'lašu na plyn premiestniť, vždy postupujte podľa týchto pokynov:

• Nepoužívajte poškodenú f'lašu na plyn. Otlčená alebo skorodovaná f'laša na plyn alebo f'laša na plyn s poškodeným ventilom môže byť nebezpečná a musí sa bezodkladne vymeníť za novú.
• Flašu na plyn možno umiestniť do zariadenia, pokiaľ jej kapacita nie je väčšia ako 5 kg, ale musí był položená na podložke na flašu na plyn na pravej strane odkladacieho priestoru.
• Skontrolujte, či je regulátor tlaku namontovaný tak, že malý vetrací otvor smeruje nadol, aby sa v čnom nehromadila voda. V tomto otvore nesmú byť nečistoty, mastnota, hmyz a pod.

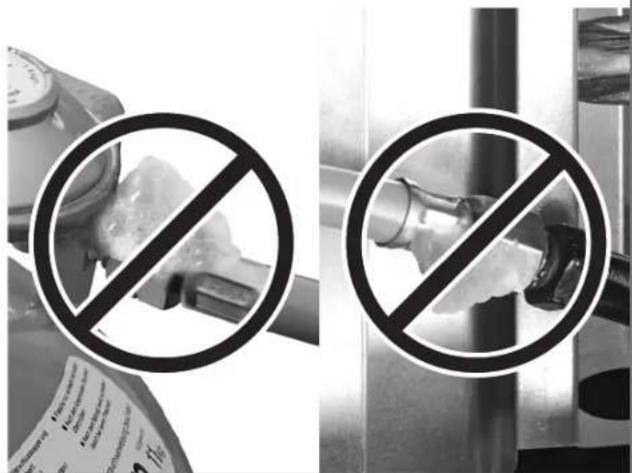

• Tesnost spojky, kde sa hadica pripája na fľašu na plyn, sa musí testovať pri každej výmene alebo opätovnom pripájaní fľaše na plyn.

Skúška tesnosti

Na zariadení vykonajte skúšku tesnosti pred prvým použitím a pri každej výmene alebo opätovnom pripájaní fľaše na plyn (pozrite obrázky nižšie):

1. Otvorte všetky veká grilu.
2. Nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik ukazuje nahor).

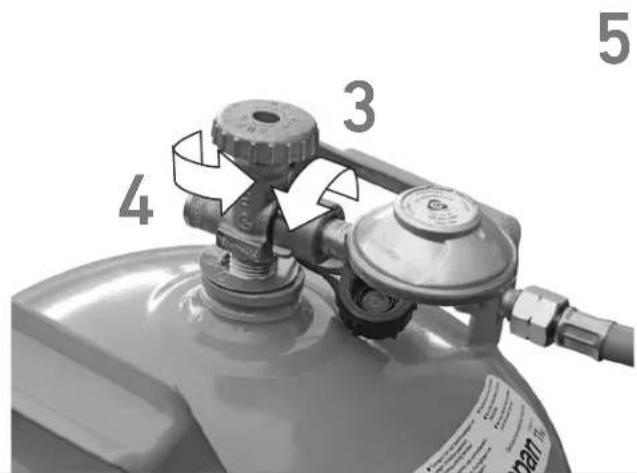

3. Skontrolujte, či je regulátor tlaku natesno pripojený k flaši na plyn.
4. Otvorte plynový ventil fláše na plyn. Ak uvidíte, zacítite alebo začujete syčanie unikajúceho plynu z fláše na plyn, ihneď zatvorte plynový ventil fláše na plyn. Dochádza k silnému úniku na pripojení. Predtým, ako budete pokračovať, skontrolujte všetky pripojenia.
5. Ak nevidíte, necítite ani nepočujete unikajúci plyn, na všetky pripojenia plynového systému naneste sprej na zistovanie netesností.

Ak sa objavia zväčšujúce sa bubliny, dané pripojenie netesní. Ihned zatvorte plynový ventil fláše na plyn a skontrolujte utesnenie tohto pripojenia. Tento postup zopakujte.

Ak únik nie je možné zastaviť, nepokúšajte sa o opravu. Navštívte predajňu produktov HORNBACH a požiadajte o pomoc.

1. Ak sa neobjavia žiadne bublinky, plynový systém je pripravený na použitie. Po každom použití alebo skúške tesnosti vždy zatvorte plynový ventil fláše na plyn.

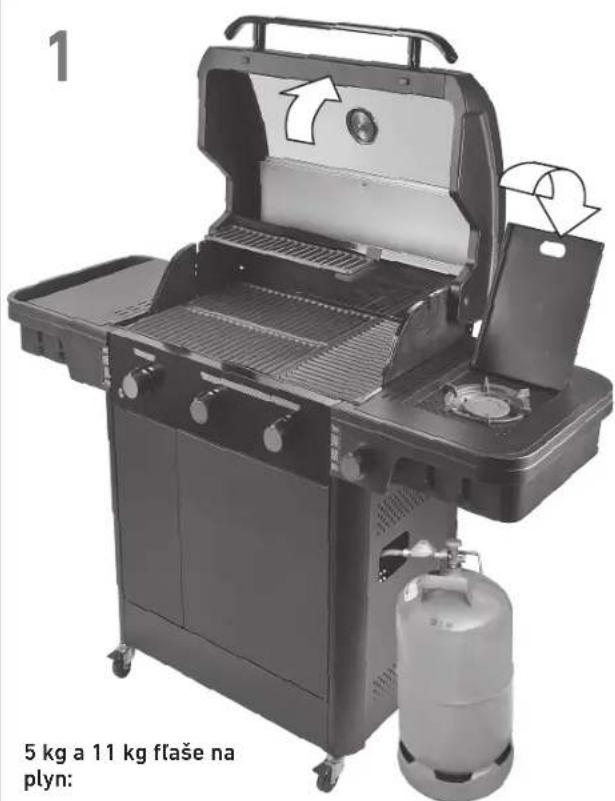

1 5 kg a 11 kg flaše na plyn:

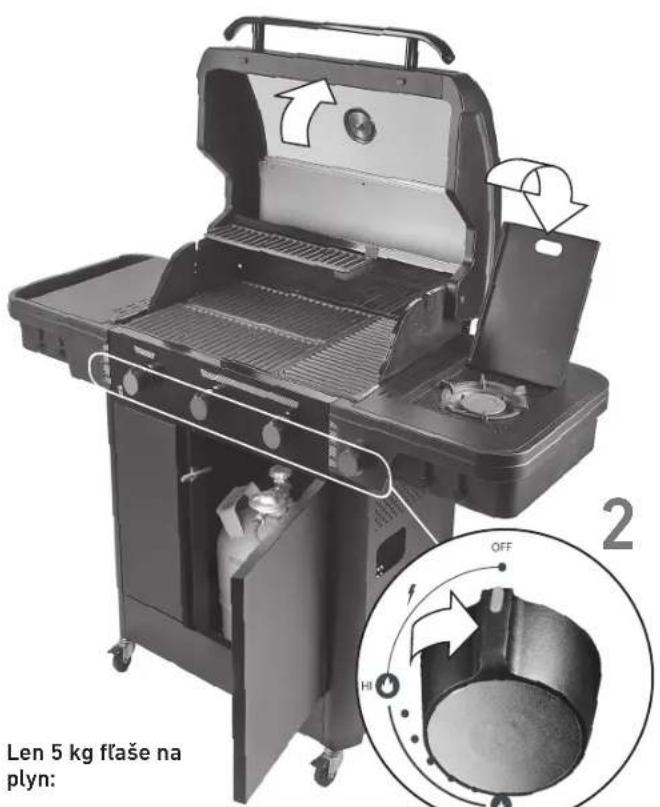

Len 5 kg flaše na plyn: 2 OFF HI

Informácie o fl'aši na plyn

• Kvapalný propán je pri bežných teplotách a tlakoch plyn. Vo flaši na plyn je propán kvapalinou. Ako sa tlak uvoľňuje, kvapalina sa lahko vyparuje a stáva sa plynom.
• Kvapalný propán má zápach podobný zemnému plynu. Tento zápach by ste mali poznať.

- Kvapalný propán je t'ažší ako vzduch. Unikajúci kvapalný propán sa môže zhromaždovať v nižšie položených priestoroch a nerozptylovať sa.

• Flaša na plyn sa musí inštalovat, prepravovať a skladovat vo vzpriamenej polohe a mimo dosahu detí. Flaše na plyn nesmú spadnút ani sa s nimi nesmie manipulovať nešetrne.
• Flašu plyn na nikdy neskladujte ani neprepravujte na miestach, kde môžu teploty dosahovať 50 °C, teda nenechávajte flašu na plyn napr. v horúcom počasí v automobile.
• S prázdnou f'lašou na plyn zaobchádzajte rovnako, ako keby bola plná. Aj ked'flaša na plyn neobsahuje kvapalinu, môže v nej byt'ešte nejaký tlak plynu. Pred odpojením vždy zatvorte ventil'flaše.

- Ak uvidíte, zacítite alebo začujete syčanie unikajúceho plynu z fláše na plyn, keď je ventil pevne zavretý:

• Vzdial'te sa od flaše s kvapalným propánom.
- Nepokúšajte sa odstránit problém sami.
• Zavolajte požiarnikov.

Informácie o hadici na plyn a regulátore

Pred každým použitím skontrolujte, či hadice nie sú prerezané alebo opotrebované. Dbajte na to, aby zostava hadice nebola ohnutá alebo zamolaná a aby neprišla do kontaktu so žiadnym teplým povrchom, keď sa zariadenie používa. Poškodené hadice ihned vymeňte.

UPOZORNENIE

Odporúča sa vymieňať regulátor tlaku a hadicovú zostavu každých 5 rokov. V niektorých krajinách je predpísané, že sa regulátor tlaku a hadicová jednotka musia vymieňať častejšie ako každých 5 rokov. Tieto štátne nariadenia majú prednosť.

Pri výmene regulátora tlaku a hadicovej jednotky sa obrátte na predajňu produktov HORNBACH.

• S týmto zariadením používajte len hadicové jednotky a regulátory tlaku s certifikátom EN. Dížka nesmie prekročit 1,5 m.
• Ak k tomuto zariadeniu nie je pribalený regulátor tlaku, používajte len regulátory tlaku, ktoré vyhovujú norme EN 16129 (prietok max. 1,5 kg/h) a ktoré sú schválené pre vašu krajinu a plyn špecifikovaný v technických údajoch.

3 4 5

Zariadenie musí byť nainštalované s voľným priestorom minimálne 1,5 m okolo zariadenia a od najbližších horľa-vých aj nehorľavých materiálov.

UPOZORNENIE

Pred použitím vykonajte všetky procedúry skúšky tesnos- ti uvedené v tomto návode.

POZOR

HORIACI TUK

• Zahasenie horiacej mastnoty zatvorením veka nemusí byť úspešné. Grily sú z bezpečnostných dôvodov dobre ventilované.
• Na horiacu mastnotu nepoužívajte vodu. Môže dôjsť k osobnému poraneniu. Ak mastnota neprestáva horieť, otočte ovládacie tlačidlá a vypnite fľašu na plyn.
• Ak zariadenie pravidelne nečistíte, horiaca mastnota môže poškodit produkt. Pri predhrievaní alebo vypalovaní zvyškov budte opatrní, aby nedošlo k zapáleniu mastnoty. Aby nedošlo k zapáleniu mastnoty, dodržiavajte pokyny na všeobecné čistenie zariadenia a čistenie jednotky horáka.
• Najlepším spôsobom, ako zabránite zapáleniu mastnoty, je pravidelné čistenie zariadenia.

Pred prvým grilovaním nechajte zariadenie pracovať približne 15 minút bez akýchkoľvek potravín. Tým sa vyčistia vnútorné diely a rozptýli sa zápach z grilovacieho roštu.

Ovládacie tlačidlá

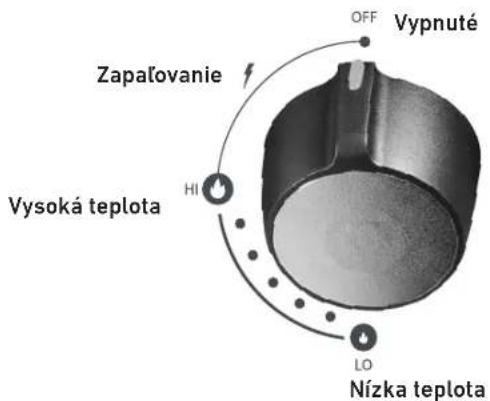

Zapačovanie Vysoká teplota HI OFF Vypnuté LO Nízka teplota

Každý rúrkový horák sa ovláda pomocou ovládacieho tlačidla. Každé ovládacie tlačidlo má červený pásik, ktorý ukazuje jeho nastavenie. Po zapálení horáka možno nastaviť potrebnú teplotu nastavovaním ovládacieho tlačidla medzi polohou HI / vysoká teplota a LO / nízka teplota.

Zapaľovanie zapaľovačom

Zariadenie je vybavené systémom piezoelektrického zapa-lovača, ktorý umožnuje jednoduché zapaľovanie plynového grilu:

Pri zapalovaní sa nenahýnajte nad zariadenie.

Zapálenie grilu:

1. Nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik ukazuje nahor).
2. Otvorte veko.
3. Otvorte plynový ventil fl'aše na plyn.
4. Zatlačte tlačidlo požadovaného horáka a otočte ho dolava. Horák sa automaticky zapáli.
5. Počkajte, kým sa horák nezapáli a otočte tlačidlo d'alej doľava dole.
6. Podla potreby rovnakým spôsobom zapálte zvyšné horáky.

Ak sa horáky po 5 sekundách nezapália, nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik smeruje hore) a zatvorte plynový ventil na flaši na plyn. Počkajte 5 minút. Tento postup zopakujte.

Ručné zapalovanie

Ak elektrický zapalovač zariadenia nefunguje alebo chcete zapálít zariadenie manuálne pomocou zápalky:

Pri zapalovaní sa nenahýnajte nad zariadenie.

Ak sa horáky po 5 sekundách nezapália, nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik smeruje hore) a zatvorte plynový ventil na flaši na plyn. Počkajte 5 minút. Tento postup zopakujte.

Použitie voliteľného grilovacieho roštu

Ked' sa zariadenie nepožíva, vždy nastavte ovládacie tlačidlá do vypnutej polohy a zatvorte ventil fťaše na plyn. Ubezpečte sa, že zariadenie vychladlo.

Rúrkové horáky

1. Vyberte grilovacie rošty a regulátory plameňa.
2. Odstráňte skrutky na zadnom konci rúrkových horákov. Opatrne nadvihnite rúrkový horák smerom nahor a od otvorov ovládacích tlačidiel.
3. Pomocou úzkej kefky na čistenie fliaš s ohybnou rúčkou (nepoužívajte drôtenú kefu) prejdite niekol'kokrát cez rúrku každého horáka.

4. Kefkou vyčistite celý vonkajší povrch rúrkového horáka a odstráňte zvyšky potravín a nečistoty.

5. Dôkladne vyčistite každý upchatý otvor pomocou drôtu, napr. sponkou na papier.

6. Na každom rúrkovom horáku skontrolujte, či nie je poškodený, skorodovaný alebo nemá zväčšené otvory. V prípade akéhokol'vek poškodenia sa rúrkový horák musí vymeniť.
7. Znova nasadte rúrku rúrkových horákov na ovládacie tlačidlá.
8. Pomocou skrutkovača znova nasadte skrutky na zadnom konci rúrkových horákov.
9. Znova nasadte regulátory plameňa a grilovacie rošty.

Vnútro a vonkajšok zariadenia

• Zariadenie čistite pravidelne, podľa možností po každom grilovaní.
• Zariadenie je potrebné vyčistiť aspoň raz za rok.
• Nepomýlte si hnedé alebo čierne nánosy mastnoty s náterom. Vnútorné plochy plynových grilov nie sú natierané vo výrobe (a nikdy by sa nemali natierat). Na vnútorné plochy veka a dna zariadenia naneste silný roztok čistiaceho prostriedku a vodu alebo použite čistiaci prostriedok na zariadenie s hrubou kefou. Opláchnite a nechajte úplne vyschnúť. Na natreté povrchy neaplikujte leptavé čistiace prostriedky na zariadenie/rúru.
• Liatinové grilovacie rošty: Pred použitím liatinových grilovacích roštov naneste na ne olej odolný voči vysokým teplotám (arašidový olej, olej na vyprážanie) a potom ho vypálte na ražni.
  Po ich niekol'konásobnom použití sa vytvorí dostatočná patina a vypalovanie už nebude potrebné.
  Zakaždým, keď ich použijete, dôkladne zahrejte grilovacie rošty, aby sa dali ľahšie odstrániť zvyšky, ktoré sa na ne prilepili.
  Po ochladení podľa možností odstráňte zvyšky pomocou tkaniny a teplej vody. Na čistenie liatinových grilovacích roštov nikdy nepoužívajte čistiaci prostriedok.Na ochranu a zabránenie zabránili vzniku hrdze po vyčistení naneste na grilovacie rošty, a podľa potreby aj na vnútorné priestory, olej odolný voči vysokým teplotám.
• Podnos na tuk (B14): Pri čistení môžete odstrániť odrazovú dosku (B15). Po čistení znova namontujte odrazovú dosku

so skrutkou. Gril nepoužívajte bez podnosu na tuk alebo odrazovej dosky. Chránia plynovú prípojku pred nadmerným teplom.
- Grilovacie povrchy: ak na čistenie akéhokol'vek grilovacieho povrchu zariadenia použijete kefku so štetinami, pred grilovaním skontrolujte, či na grilovacích povrchoch nezostali žiadne štetinky. Neodporúča sa čistlí' prípravné povrchy, keď je zariadenie horúce.
- Plastové povrchy: Umyte teplou vodou s mydlom a utrite dosucha. Na plastové diely nepoužívajte citrisol, abrazívne prostriedky, odmastovače ani koncentrovaný čistiaci prostriedok na plastové diely, inak môžete spôsobit poškodenie alebo nefunkčnosť týchto dielov.
- Porcelánové povrchy: Kedže majú sklu podobný povrch, väčšinu usadením možno utriet s roztokom zažívacej sódy vo vode alebo čistiacim prostriedkom so špeciálnym zložením. Na odolné škvrny použite mycí prášok.
- Natreté povrchy: Umyte miernym roztokom alebo neabrazivnym čistiacim prostriedkom a teplou vodou s mydlom. Utrite dosucha mäkkou neabrazivnou tkaninou.
- Nerezové povrchy: Ak chcete zachovať vysoko kvalitný vzhľad zariadenia, po každom použití umyte miernym čistiacim prostriedkom a teplou vodou s mydlom a utrite dosucha mäkkou tkaninou. Aby nedošlo k poškodeniu, používajte len v smere brúsenej povrchovej úpravy.

Skladovanie zariadenia

Ak je potrebné zariadenie uskladniť na dlhšiu dobu, (napr. cez zimu):

1. Nastavte ovládacie tlačidlá do vypnutej polohy (červený pásik smeruje hore).
2. Zatvorte ventil fl'aše na plyn.
3. Odstráňte plynový valec zo zariadenia – odskrutkujte hadicu na plyn.
4. Dôkladne vyčistite zariadenie.
5. Zariadenie možno skladovať na suchom mieste v interiéri (napr. v garáži alebo pivnici)
6. Ftašu na plyn je potrebné skladovať v exteriéri na suchom a dobre vetranom mieste mimo dosahu detí!
7. Zakryte zariadenie.

Pri vyberaní zariadenia z miesta skladovania skontrolujte, či v rúrkovom horáku nie sú prekážky.

POZOR

PRÍTOMNOST PAVÚKA/HMYZU

Ak je t'ažké zariadenie zapáliť alebo ak je plameň slabý, skontrolujte a vyčistite difuzéry a rúrkové horáky. Pavúky alebo malý hmyz zvyknú vytvárať problémy s vyšťahnutím, lebo si budujú hniezda a kladú vajíčka do difuzérov alebo rúrkového horáka produktu, čím blokujú tok plynu. Nahromadený plyn sa môže vznietiť za ovládacím pane- lom. Toto vyšťahnutie môže poškodiť zariadenie a spôs- bit’závažné poranenie alebo smrť. Aby nedochádzalo k vyšťahnutiam a na udržanie vysokej výkonnosti je po- trebné vybrať a vyčistiť jednotku horáka a rúrky difuzéra vždy, keď sa zariadenie dlhšiu dobu nepoužívalo.

Riešenie problémov

PROBLÉM PRÍČINA RIEŠENIE

Plamene na rúrkových horákoch horia žltými alebo oranžovými plameňmi v kombinácii s zápachom plynu	Skontrolujte, či v rúrkových horákoch nie sú pavúky, hmyz, či iné prekážky.	Vyčistite rúrkové horáky podľa popisu v časti o čistení a starostlivosti.
Plameň je slabý, pričom ovládacie tlačidlo je na nastavení 🚗 vysoká teplota alebo horák sa nezapáli.	Skontrolujte, či fľaša na plyn nie je prázdna.	Nainštalujte plnú fľašu na plyn a skontrolujte utesnenie.
	Skontrolujte, či hadica na plyn nie je ohnutá alebo zamotaná.	Vyrovnajte hadicu na plyn.
Pri použití funkcie zapalovača sa horák nezapáli.	Skontrolujte, či plyn vyteká podľa pokynov na manuálne zapalovanie.	Ak sa horák zapáli, skontrolujte, či zapaľovač funguje správne.Ak sa horák nezapáli, vyčistite rúrkové horáky podľa popisu v časti o čistení a starostlivosti.
	Skontrolujte, či elektródy a káble zapaľovača sú právne pripojené k rúrkovým horákom.	Správne namontujte elektródy na rúrkové horáky a skontrolujte, či sú všetky káble zapalovača namontované správne.
	Skontrolujte, či elektródy nie sú pokryté zvyškami z grilovania.	Vyčistite rúrkové horáky podľa popisu v časti o čistení a starostlivosti. Okrem toho vyčistite hrot elektródy alkoholom.
Tvar plameňa na horákoch je nehomogénny alebo neprebieha po celej dlžke rúrkového horáka.	Skontrolujte, či sú horáky čisté Vyčistite rúrkové horáky podľa popisu v časti o čistení a starostlivosti.
LED podsvietenie tlačidiel sa nedá zapnút.	Skontrolujte pripojenie a batérie V prípade potreby vymeňte dve batérietype AA (pozrite krok 16 na str. 58).Svetelný zdroj nie je vymieňateľný.

Technické údaje

Popis Plynový gril

Svetelný zdroj LED – nevymieňateľný

Typ plynu Bután, propán alebo ich zmesi

Kategória plynu I3+(28-30/37) I3B/P(30) I3B/P(37)

Tlak plynu 28-30/37 mbar

Vel'kosť injektora ø

Hlavný horák 1-3 0,90 mm

Bočný horák 0,91 mm

Toto zariadenie sa nesmie likvidovať ako netriedený komunálny odpad. Musí sa odovzdať na určené zberné miesto na recykláciu. Takto pomôžete šetriť prirodné zdroje a chránit životné prostredie. ďalšie informácie získate na miestnom úrade.

Deti sa nesmú hrať s plastovými vreckami a baliacim materiálom, inak hrozí nebezpečenstvo poranenia či udusenia. Takéto materiály bezpečne odložte a zlikvidujte spôsobom šelrným k životnému prostrediu.

Piktogram s prečiarknutým odpadovým košom označuje požiadavku separovanej likvidácie elektrických a elektronických zariadení (WEEE). Elektrické a elektronické zariadenia môžu obsahovať látky nebezpečné

pre životné prostredie. Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na zbernom mieste pre elektrický a elektronický odpad. Takto pomôžete šetriť prírodné zdroje a chránit životné prostredie. Podrobné informácie získate od vášho predajcu alebo miestnych úradov.

Použité akumulátory sa musia zlikvidovať správnym spôsobom. Špeciálne nádoby na likvidáciu akumulátorov nájdete v predajniach a na komunálnych zberných miestach.

SK Záruka

Tento výrobok Tenneker bol vyrobený najmodernejšími výrobnými metódami a podlieha nepretržitej a prísnej kontrole kvality.

Spoločnost HORNBACH Baumarkt SK spol. s.r.o., Bratislava, Galvaniho 9, PSČ 82104 (dalej ako "predávajúci" alebo „posky- tovatel záruky") poskytuje podľa dalej uvedených ustanovení záruku za kvalitu Tenneker plynových a elektrických grilov a grilov na dreve- né uhlie podľa následujúcich ustanovení

Prosím starostlivo uschovajte na účely preukázania dátumu kúpy originálny pokladničný blok alebo originálnu faktúru.

2. Rozsah záruky

Záruka sa vztahuje výlučne na výrobné a materiálové vady, ako aj na prehrdzavenie poklopu alebo plynového horáku. Záruka sa vztahuje na vady, ktoré má výrobok pri jeho prevzatí a na preukázateľné výrobné a materiálové vady, ktoré sa vyskytnú v záručnej dobe a na ktoré sa záruka vztahuje. Záruka platí iba pri užívaní výrobku na súkromné účely.

Kupujúci je povinný riadiť sa pri používaní výrobku pravidlami obsiahnutými v priloženom návode na použitie a pravidlami vše- obecne známymi.

• špatnej montáže alebo pripojenia
• nesprávnej manipulácie alebo použitia
• nesprávnej alebo nedostatočnej údržbe alebo čistenia
  • násilného poškodenia
• použitia neoriginálnych náhradných

Záruka sa dalej nevztahuje na tie súčasti, ktorých životnosť je obmedzená na kratší čas z dôvodu bežného opotrebovania Záruka taktiež nezahrňa nárok na náhradu škody, sprievodné alebo následné škody.

Záruka sa d'alej nevztahuje na vady, na ktoré bola poskytnutá zlava, alebo na ktoré bol kupujúci pri predaji upozornený.

3. Plnenia zo záruky

Počas záručnej lehoty prekontroluje poskytovatel záruky reklamovaný výrobok, aby zistil, či sa naň vzťahuje záruka. Ak je oprávne- ného uplatnenia záruky, opraví poskytovatel záruky výrobok na svoje náklady alebo ho vymení (v závislosti od druhu zistenej vady). V prípade, ak sa výrobok v momente uplatnenia záruky už nevyrába, je poskytovatel záruky oprávnený vymenit výrobok za iný podobný výrobok. Vymenený výrobok alebo jeho časti prechádzajú do vlastníctva poskytovateľa záruky.

4. Uplatnenie záruky - reklamácia

V prípade uplatňovania záruky sa prosím obráťte na najbližšiu predajňu HORNBACH. Ich zoznam je uvedený na stránke www.hornbach.sk.

Alternativne kontaktujte bezodkladne po zistení vady poskytovateľa záruky, aby ste s ním dohodli zaslanie resp. vyzdvihnutie vadného výrobku: [e-mail]

Záruka môže byť uplatnená iba po predložení originálneho pokladničného bloku alebo originálnej faktúry.

Pre uznanie záruky sa vyžaduje bezodkladná reklamácia, čo najdetailnejší opis chybných vlastností alebo popísanie prejavov vady, odovzdanie chybného výrobku a oznámenie požadovaného spôsobu odstránenia vady (pokial nie je v záručnom liste uvedené inak).

5. Zákonné práva

Vaše zákonné práva zo zodpovednosti za vady výrobku a zo zodpovednosti za škodu spôsobenú vadným výrobkom nie sú zárukou dotknuté.

PERICOL

Pripojenie a nastavenie plynu nájdete na strane 34 f.
