GEBRUIKSAANWIJZING Halo TG 3 Tenneker

Wanneer u gas ruikt:

1. Sluit de gastoevoer naar het toestel af.
2. Blus eventueel open vuur.
3. Open de deksels
4. Wanneer u gas blijft ruiken, moet u uit de buurt van het toestel blijven en onmiddellijk uw gasleverancier of de brandweer bellen.

Lekkend gas kan brand of een explosie en daarmee ernstig lichamelijk of dodelijk letsel of schade aan materiële goederen veroorzaken.

Bedankt!

Wij zijn ervan overtuigd dat deze gasbarbecue uw verwachtingen zal overtreffen en wensen u veel plezier bij het gebruik.

Lees de aanwijzingen voor het gebruik van het toestel zorgvuldig door, bewaar deze voor toekomstig gebruik en neem de veiligheidsinstructies in acht.

Gebruiksdoel

Het loestel is een mobiele gasbarbecue voor gebruik buitens-huis. Het is bedoeld voor huishoudelijk gebruik; voor het grillen, braden, roosteren en bakken van voedingsmiddelen.

Het apparaat is niet bestemd voor commercieel gebruik. ledere andere vorm van gebruik van, of aanpassingen aan het apparaat worden gezien als oneigenlijk gebruik en kunnen aanzienlijke gevaren veroorzaken.

Inhoudsopgave

Gebruiksdoel	1
Service	1
Symbolen	1
Vereiste hulpmiddelen en toebehoren 1
Veiligheidsinstructies	2
Overzicht	3
Leveringsomvang	3
Onderdelen	3
Installatie	3
Omgaan met gas 4
Aansluiten van de gasfles/ vervangen 4
Lektest	4
Informatie met betrekking tot de gasfles 5
Informatie met betrekking tot de gasslang en regelaar 5
Barbecueën	6
Bedieningsknoppen	6
Aansteken met behulp van de ontsteking 6
Handmatig aansteken	6
Het gebruik van een optioneel grilspit	6
Reiniging en onderhoud	7
Het toestel opbergen	8
Problemen oplossen	8
Technische gegevens	9
Afvalverwerking	9
NL Garantie	10

WAARSCHUWING

1. In de buurt van dit of enige ander toestel mogen geen benzine of andere brandbare vloeistoffen of dampen opgeslagen of gebruikt worden.
2. Een gasfles die niet voor het gebruik is aangesloten mag niet in de buurt van dit of enig ander toestel worden opgeslagen.

WAARSCHUWING

Probeer nooit om zelf reparaties aan gascomponenten uit te voeren. Neem voor reparaties a.u.b contact met uw plaatselijke HORNBACH-vestiging of gasleverancier. Indien deze waarschuwing wordt genegeerd kan brand of een explosie ontstaan, die ernstig of dodelijk lichamelijk letsel of schade aan materiële goederen kunnen veroorzaken.

Service

Neem voor serviceverzoeken of reserveonderdelen contact op met uw plaatselijke HORNBACH-vestiging of stuur een e-mail naar:

[e-mail]

Symbolen

Veiligheidswaar- schuwing

Ontsteking

2 personen vereist

Hoge temperatuur

Niets bewaren of plaatsen in deze zone

Lage temperatuur

Achtergrondver- lichting van de knoppen

Vereiste hulpmiddelen en toebehoren

(niet inbegrepen)

2x AA-batterij

1x lekdetectiespray

VEILIGHEIDSINSTRUCTIES

Lees de bedieningsinstructies voordat u het toestel gebruikt. Indien de veiligheidsinstructies in deze gebruiksaanwijzing worden genegeerd kan brand of een explosie ontstaan, die ernstig of dodelijk lichamelijk letsel of schade aan materiële goederen kunnen veroorzaken.

• Mag uitsluitend buitenshuis worden gebruikt. Mag nooit binnenshuis worden gebruikt.
• Gebruik het toestel uitsluitend in een goed geventileerde omgeving. Gebruik het toestel niet in een garage, portiek, overdekt terras of enige andere overkapping.
• Het toestel is niet geschikt om te worden ingebouwd in recreatievoertuigen en/of boten.
• WAARSCHUWING: toegankelijke onderdelen kunnen erg heet zijn. Houd jonge kinderen uit de buurt.
• Het toestel mag nooit door kinderen worden gebruikt.
• Bewaar geen reserve- of niet-aangesloten gasfles onder of in de buurt van het toestel.
• Een onjuiste montage kan gevaarlijk zijn. Volg de montage-instructies a.u.b. zorgvuldig op.
• Sluit het toestel niet aan op de aardgasaansluiting (stadsgas)! De ventielen en sproeiers zijn uitsluitend bedoeld voor het gebruik in combinatie met vloeibaar propaangas.
• Vloeibaar propaangas is geen aardgas. De omzetting naar aardgas in een toestel voor vloeibaar propaangas of omgekeerd, of een poging daartoe, is gevaarlijk en zal tot gevolg hebben dat de garantie vervalt.
• Indien het toestel langere tijd werd opgeslagen of niet werd gebruikt, moet voor gebruik worden gecontroleerd of het toestel geen gas lekt en of de branders schoon zijn.
• Het toestel mag niet worden gebruikt wanneer sprake is van een gaslek.
• Draai na gebruik de gastoevoer dicht aan de gasfles.
• Gebruik geen vlam om gaslekken op te sporen.
• Dit apparaat moet tijdens het gebruik uit de buurt van brandbare materialen worden gehouden.
• Brandbaar materiaal mag in geen geval binnen een straal van 1 meter tot de achterkant van het toestel aanwezig zijn.
• Houd het gebruiksgebied (een straal van 3 meter rond het toestel) vrij van ontstekingsbronnen zoals waakvlammen van CV-toestellen, ingeschakelde elektrische apparaten enz. en licht ontvlambare dampen/vloeistoffen zoals benzine, alcohol enz.
• Plaats geen ontvlambare voorwerpen/vloeistoffen op of in de bergruimte onder het toestel.
• Bedek afdekroosters niet met aluminiumfolie of ander materiaal. Dit blokkeert de aanvoer van lucht naar brander en zorgt voor een in potentie gevaarlijke toestand, waardoor materiële schade en/of lichamelijk letsel kan worden veroorzaakt.
• Neem een redelijke zorgvuldigheid in acht wanneer u het toestel gebruikt. Het toestel wordt heet tijdens het gebruik of het schoonmaken en mag tijdens het gebruik dus nooit onbeheerd worden achtergelaten.
• Verplaats het toestel tijdens het gebruik niet.
• Mochten de branders tijdens het gebruik uitgaan, dan moeten alle gasventielen worden gesloten. Open de deksels en wacht vijf minuten voordat u de branders opnieuw aansteekt. Volg de ontstekingsaanwijzingen op.
• Probeer in geen geval om de branders aan te steken terwijl het deksel gesloten is. Wanneer gas dat niet wordt ontstoken zich in het gesloten toestel verzamelt, ontstaat groot gevaar.

• Gebruik barbecuebestek met een lang handvat en ovenhandschoenen om brandwonden en spetters te voorkomen. Gebruik beschermende handschoenen wanneer hete componenten moeten worden vastgepakt.

• Sluit altijd de gastoevoer van de gasfles af en koppel de drukregelaar los voordat de gasfles wordt verplaatst.

• Gebruik het toestel nooit terwijl de gasfles niet op de correcte plaats staat.
• Elektrische kabels, gas- en brandstofslangen uit de buurt van hete oppervlakken houden.
• Het toestel mag niet worden gebruikt als niet alle onderdelen correct zijn gemonteerd. Het toestel moet overeenkomstig de montage-aanwijzingen correct worden gemonteerd.
• Het toestel mag niet worden aangepast. Elke aanpassing is ten strengste verboden. Ingegoten onderdelen mogen niet door de gebruiker worden gemanipuleerd. De sproeiers mogen niet worden gedemonteerd.
• Gebruik geen houtskool, keramische briketten of lavastenen in combinatie met het toestel.
• Leun nooit over het open rooster of raak de voorkant van de behuizing in geen geval met de handen of vingers aan.
• Houd de ventilatie-openingen vrij en verwijder verontreinigingen.
• Vergroot de ventielopeningen of branderpoorten niet en blokkeer deze niet, wanneer u de ventielen of branders reinigt.
• Controleer de vlammen van de branders regelmatig
• Het toestel moet regelmatig grondig worden schoongemaakt.
• Het vetbakje moet voor elk gebruik aangebracht en naderhand schoongemaakt worden, maar mag niet worden verwijderd voordat het toestel volledig is afgekoeld.
• Wees uiterst voorzichtig tijdens het openen van het deksel, aangezien er hete stoom kan ontsnappen.
• Wees voorzichtig wanneer kinderen, ouderen of huisdieren in de buurt zijn.
• Wanneer u merkt dat er vet of ander heet materiaal van het toestel op de drukregelaar, het ventiel of de gasslang lekt, moet u de gasfles onmiddellijk sluiten. Laat het toestel afkoelen, spoor de oorzaak op, verhelp dit, maak het ventiel, de slang en de regelaar schoon en voer een lektest uit voordat u verder gaat.
• Bewaar geen voorwerpen of materiaal in het opbergge-deelte onder het toestel, dat de stroom ontstekingslucht naar de onderkant van het bedieningspaneel en de vuurbak zou kunnen blokkeren,
• Koppel de gasfles niet los binnen een straal van 3 meter van open vuur of een andere ontstekingsbron.
• Gebruik uitsluitend die gasregelaar en slangkoppeling die met het toestel zijn meegeleverd.
• De slang van de gasslangkoppeling mag niet worden gebogen en mag niet langer zijn dan 1,5 meter.
• Gebruik uitsluitend gasflessen met een diameter tot 310 mm en een maximale hoogle van 600 mm met 5 - 13 kg vloeibaar propaangas.
• Probeer niet om de drukregelaar en compleet gemonteerde slangaansluiting of enig andere gasaansluiting los te koppelen wanneer het toestel in gebruik, of nog steeds heet is.
• Een beschadigde gasfles mag niet worden gebruikt. Een gebutste of roestige gasfles of een gasfles met een beschadigd ventiel kan gevaar opleveren en moet onmiddel- lijk door een nieuwe worden vervangen.
• Al lijkt het alsof een gasfles leeg is, toch kan er nog steeds gas in zitten, daarom moet de fles dienovereenkomstig opgeslagen en getransporteerd worden.

VEILIGHEIDSINSTRUCTIES

- Zorg ervoor dat de warmtereflecterende plaat in de vetlade zich altijd aan de gasaansluitzijde bevindt om te voorkomen dat de temperatuur in de gasaansluitruimte te hoog wordt.

GEBRUIK VAN BATTERIJEN

- VOORZICHTIG! Explosiegevaar wanneer de batterijen niet correct worden vervangen. Alleen vervangen door batterijen van hetzelfde type. Let op de correcte polariteit. - Stel batterijen (batterij-pack of geplaatste batterijen) niet bloot aan excessieve warmte van zonlicht, vuur, etc.

Beschermen tegen mechanische schokken. Droog en schoon houden. Buiten bereik van kinderen houden.

• Batterijen niet te openen, demonteren, opensnijden of kortsluiten. Gebruik geen combinatie van oude en nieuwe batterijen.
• De batterij niet inslikken, risico op chemische brandwonden.
• Neem de veiligheidsinformatie en andere informatie op de batterij en de verpakking in acht.
• Verwijder lekkende batterijen en reinig het batterijvak grondig. Vermijd contact met huid en ogen.

Overzicht

Leveringsomvang

Let op de uitvouwpagina's!

A1 1x Linker hoeksteun voor

A2 1x Linker zijpaneel

A3 1x linker hoeksteun achter

A4 1x Linker zijbeugel

A5 1x Rechter hoeksteun voor

A6 1x Rechter zijpaneel

A7 1x Rechter hoeksteun achter

A8 1x Rechter zijbeugel

A9 1x Bodemplank

A10 1x onderste frontplaat

A11 1x Bovenste steun

A12 2x Zwenkwielen voor met rem

A13 2x Zwenkwielen achter zonder rem

A14 2x Gasflessteun

A15 1x Achterpaneel

A16 1x Deurstop

A17 1x Linker deur

A18 1x Rechter deur

Onderdelen

Let op de uitvouwpagina's!

1. Handvat

2. Geïsoleerd deksel

3. Linkerplank

4. Bedieningspaneel

5. Bedieningsknop

B1 1x Gemonteerde gasgril

B2 1x Linkerplank

B3 1x Rechterplank

B4 1x Zijbrander

B5 1x Zijbranderdeksel

B6 1x Zijbranderknop

B7 3x Vlammendemper

B8 1x Kookroostersteun

B9 3x Kookrooster

B10 1x Warmhoudroostersteun

B11 1x Warmhoudrooster

B12 1x Batterijhouder

B13 1x Vetlade

B14 1x Warmtereflecterende plaat

1. Opbergvak

2. 5l opslag gasfles

3. Zwenkwieltje

4. 111 Gasfles

5. Ventiel gasfles

B15 1x Vetbakje

C1 62x Schroef M6x15

C2 1x Borgring en moer M6

C3 3x Ring M6

C4 2x Schroef M4x12

C5 3x Schroef M6x12

D1 Inbussleutel 10 / 13

D2 Inbussleutel 14 / 16

D3 Philips schroevendraaier PH 3

1. Rechterplank

2. Zijbrander

3. Deksel van zijbrander

4. Kookrooster

5. Warmhoudrek

Installatie

De installatie van de gasbarbecue is te vinden op pagina 51 –

1. Let op de uitvouwpagina's!

Gasaansluiting en -instelling zie pagina 4.f.

Omgaan met gas

Aansluiten van de gasfles/ vervangen

Wanneer de gasfles leeg is en moet worden omgewisseld of een volle gasfles naar een andere plek worden verplaatst, moet u beslist de onderstaande aanwijzingen opvolgen:

• Een beschadigde gasfles mag niet worden gebruikt. Een gebutste of roestige gasfles of een gasfles met een beschadigd ventiel kan gevaar opleveren en moet onmiddellijk door een nieuwe worden vervangen.
• De gasfles kan in het apparaat worden geplaatst als de capaciteit niet groter dan 5 kg is, maar moet in de gasflessteun aan de rechterkant van het opslagvak worden geplaatst.
• Controleer of de drukregelaar is gemonteerd met het kleine ontluchtingsgaatje naar beneden gericht, zodat er geen water in kan lopen. Dit ontluchtingsgaatje moet vrij zijn van vuil, vet, insecten enz.
• De koppeling waarmee de slang met de gasfles is verbonden moet elke keer, dat de gasfles omgewisseld of opnieuw aangesloten wordt, aan een lektest worden onderworpen.

Lektest

Voer een lektest op het toestel uit voordat u deze voor de eerste keer gaat gebruiken en elke keer dat de gasfles omgewisseld of opnieuw aangesloten wordt (zie afbeelding hieronder):

1. Open alle deksels van de barbecue
2. Zet alle bedieningsknoppen op off (rode streep wijst naar boven).

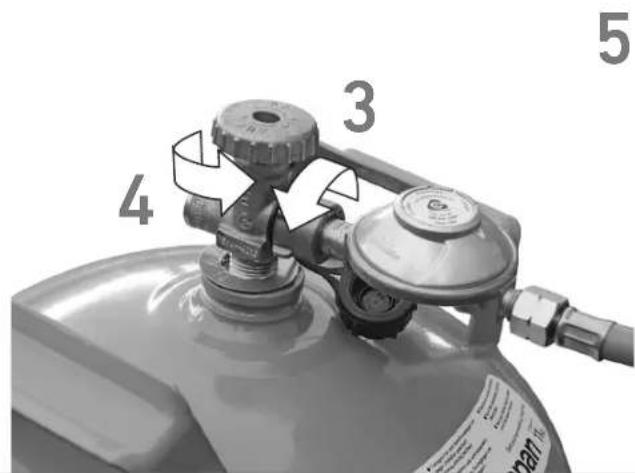

3. Controleer of de drukregelaar goed strak op de gasfles is vastgedraaid.
4. Open het ventiel van de gasfles. Wanneer u gas uit de gasfles ziet komen, gas ruikt of het sissen van ontsnappend gas hoort, moet u het ventiel van de gasfles onmiddellijk sluiten. Er is dan sprake van een groot lek bij de aansluiting. Controleer alle aansluitingen zorgvuldig voordat u verder gaat.
5. Wanneer u geen gas ziet, ruikt of hoort ontsnappen, breng dan lekdetectiespray op alle aansluitingen van het gas-systeem aan.

Wanneer u belletjes ziet verschijnen, is sprake van een lekkende aansluiting. Sluit het ventiel van de gasfles onmiddellijk en controleer of deze verbindingen goed stevig is vastgedraaid. Herhaal bovenstaande procedure.

Is er nog steeds sprake van lekkage, probeer dan niet om dit zelf te repareren. Ga naar uw HORNBACH-vesti- ging en vraag om hulp.

1. Wanneer geen gasbelletjes verschijnen is het gassysteem klaar voor gebruik. Vergeet niet om het ventiel van de gasfles na elk gebruik of elke lektest te sluiten.

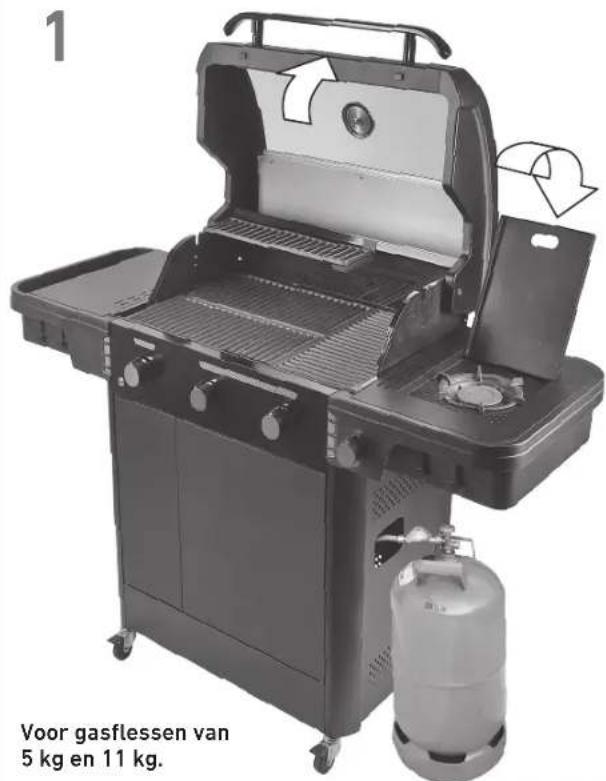

1 Voor gasflessen van 5 kg en 11 kg.

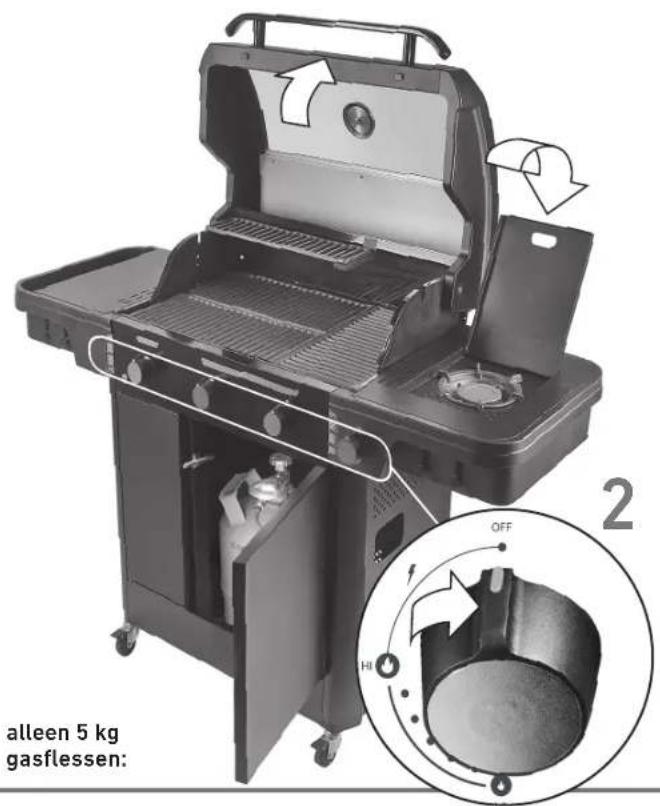

alleen 5 kg gasflessen: 2 OFF HI

Informatie met betrekking tot de gasfles

• Vloeibaar propaangas is een gas op normale temperatuur en druk. In de gasfles zit propaangas in een vloeibare vorm. Wanneer de druk van de fles wordt gehaald verdampt de vloeistof en wordt gasvormig.
• Vloeibaar propaangas heeft een geur die lijkt op die van aardgas. U moet zich bewust zijn van deze geur.
• Vloeibaar propaangas is zwaarder dan lucht. Lekkend vloeibaar propaangas kan zich in lager gelegen ruimten verzamelen en zich daar ophopen.
• De gasfles moet, buiten het bereik van kinderen, rechtop geplaatst, getransporteerd en opgeslagen worden. U mag gasflessen niet laten vallen of ruw behandelen.
• Een gasfles mag nooit opgeslagen of getransporteerd worden in een omgeving die warmer kan worden dan 50°C, m.a.w laat de gasfles bijv. op een warme dag nooit in een auto liggen.
• Behandel lege gasflessen met dezelde voorzichtigheid als volle. Zelfs wanneer de gasfles leeg is of vloeibaar, kan er nog steeds gas onder druk in de gasfles zitten. Draai het ventiel van de gasfles altijd dicht, voordat de gasfles wordt losgekoppeld.
• Wanneer u gas uit de gasfles ziet komen, gas ruikt of het sissen van ontsnappend gas hoort terwijl het ventiel goed strak is vastgedraaid:
• blijf uit de buurt van de gasfles met vloeibaar propaan-gas.
  • probeer niet om het probleem zelf te verhelpen.
• bel de brandweer.

Informatie met betrekking tot de gasslang en regelaar

Controleer voor ieder gebruik of de slangen niet gescheurd of versleten zijn. Controleer of de slang niet gebogen of geknikt is en geen contact maakt met hete oppervlakken terwijl het toestel in gebruik is. Vervang beschadigde slangen onmiddellijk.

WAARSCHUWING

Geadviseerd wordt om de drukregelaar en de compleet gemonteerde aansluiting van de slangen elke vijf jaar te vervangen. In sommige landen wordt voorgeschreven dat de drukregelaar en de slang en aansluitingen in minder dan vijf jaar moeten worden vervangen. Deze nationale voorschriften zijn bindend.

Neem contact op met uw HORNBACH-vestiging voor een vervangende drukregelaar, compleet gemonteerde aansluiting van de slangen.

• Maak bij dit toestel uitsluitend gebruik van compleet gemonteerde slangaansluitingen en drukregelaars met het EN-keurmerk. De slang mag niet langer zijn dan 1,5 meter.
• Wanneer de drukregelaar niet met het toestel wordt meegeleverd, mag uitsluitend gebruik worden gemaakt van drukregelaars die voldoen aan EN 16129 (doorstroomcapaciteit max. 1,5 kg/h) en die zijn goedgekeurd voor uw land en gas zoals dat in de technische gegevens is aangegeven.

3 4 5

Het apparaat moet met een vrije ruimte van ten minste 1,5 meter rondom het apparaat en tot brandbare en niet-brandbare materialen worden geplaatst.

AWAARSCHUWING

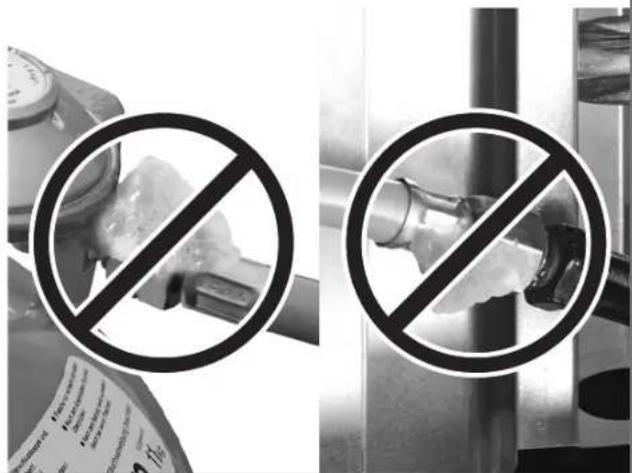

Voer alle lektesten die in deze gebruiksaanwijzing zijn beschreven zorgvuldig uit voordat u het toestel gaat gebruiken.

WAARSCHUWING

VET ONTVLAMT

• Een vetbrand doven door het deksel te sluiten kan onmogelijk zijn. Om veiligheidsredenen zijn barbecues goed geventileerd.
• Gebruik nooit water om een vetbrand te blussen. Dit kan lichamelijk letsel tot gevolg hebben. Wanneer een hardnekkige vetbrand groter wordt, moeten de bedieningsknoppen en het ventiel op de gasfles dichtgedraaid worden.
• Wanneer het toestel niet regelmatig is schoongemaakt, kan een vetbrand schade aan het product veroorzaken. Let goed op terwijl u het toestel voorverwarmd of voedselresten verbrand om te voorkomen dat er een vetbrand kan ontstaan. Volg de algemene aanwijzingen voor het schoonmaken van het toestel en maak de compleet gemonteerde branders schoon om vetbranden te voorkomen.
• De beste manier om vetbranden te voorkomen is om het toestel regelmatig schoon te maken.

Voordat voor de eerste keer met het barbecueën kan worden begonnen, moet het toestel eerst ca. 15 minuten zonder voedsel worden verwarmd. Hierdoor worden de inwendige onderdelen schoongebrand en eventuele geuren op het rooster verdreven.

Bedieningsknoppen

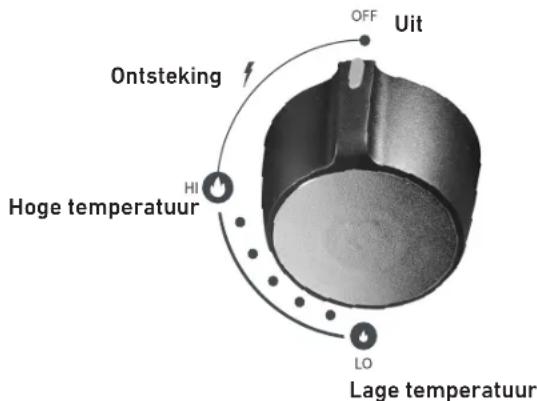

OFF Uit Ontsteking HI Hoge temperatuur LO Lage temperatuur

Elke buisbrander wordt bediend met een eigen bedieningsknop. Elke bedieningsknop heeft een rode lijn om de standen aan te duiden. Op het moment dat een brander is ontstoken, kan de temperatuur met de bedieningsknop tussen MAX / high temperature (hoge temperatuur) en MIN / low temperature (lage temperatuur) worden ingesteld.

Druk de knop Žnks van de bedieningsknoppen in om hun LED-achtergrondverlichting in te schakelen. Druk nogmaals op de knop om het licht ut te schakelen.

Aansteken met behulp van de ontsteking

Het toestel is voorzien van een piëzo-ontsteking waardoor de gasbarbecue comfortabel kan worden aangestoken:

Leun niet over het toestel heen terwijl u de branders ontsteekt.

De barbecue aansteken:

1. Zet alle bedieningsknoppen op off (rode streep wijst naar boven).
2. Open de deksel.
3. Open het ventiel van de gasfles.
4. Duw de knop van de gewenste brander in en draai naar links. De brander wordt nu automatisch ontstoken.
5. Wacht tot de brander aan is en draai dan de knop verder naar links.
6. Steek de resterende branders indien nodig op dezelfde manier aan.

Als de branders niet na 5 seconden worden ontstoken, stel da alle knoppen in op off (rode streep wijst naar boven) en sluit het gasventiel van de gascilinder. Wacht 5 minuten. Herhaal bovenstaande procedure.

Handmatig aansteken

Wanneer de elektrische ontsteking van het toestel niet werkt of wanneer u het toestel handmatig met lucifers wilt aansteken.

Leun niet over het toestel heen terwijl u de branders ontsteekt.

1. Zet alle bedieningsknoppen op off (rode streep wijst naar boven).
2. Open de deksel.
3. Open het ventiel van de gasfles.
4. Steek een lange lucifer aan en breng de lucifer in de branderpoorten aan de linker en rechter zijkant van de vuurbak.
5. Duw de knop van de naastgelegen brander in en draai naar links.
6. Controleer of de brander is aangestoken en blijft branden.
7. Omringende buisbranders kunnen worden aangestoken door de bijbehorende knoppen in te drukken en naar links te draaien.

Als de branders niet na 5 seconden worden ontstoken, stel da alle knoppen in op off (rode streep wijst naar boven) en sluit het gasventiel van de gascilinder. Wacht 5 minuten. Herhaal bovenstaande procedure.

Het gebruik van een optioneel grilspit

De grill is uitgerust met twee geleiders voor een optioneel grilspit. Gebruik enkel accessoires die door HORNBACH zijn goedgekeurd. Geef aandacht aan de handleiding van het grilspit.

Reiniging en onderhoud

AWAARSCHUWING

Wanneer het toestel niet wordt gebruikt, moeten de bedieningsknoppen altijd op de uit-stand worden gezet en moet het ventiel van de gasfles gesloten worden.

Controleer of het toestel volledig is afgekoeld.

Buisbranders

1. Verwijder de barbecueroosters en de vlammendempers.
2. Verwijder de schroeven aan de achterkant van de buisbranders. Til elke buisbrander voorzichtig op en weg van de bedieningsknoppen.
3. Gebruik een smalle flessenborstel met een flexibel handvat (gebruik geen staalborstel) en haal de borstel meer-dere malen door elke buisbrander.

4. Borstel de gehele buitenkant van de buisbrander om voedselresten en vuil te verwijderen.

5. Maak met behulp van een draadje, bijv. een paperclip, elke verontreinigde poort zorgvuldig schoon.

6. Controleer elke buisbrander op beschadigingen, corrosie of gaten die groter zijn geworden. Wanneer enige beschadiging is gevonden moet de buisbrander worden vervangen.
7. Sluit de buis van de buisbrander opnieuw aan op de bedieningsknoppen.
8. Gebruik een schroevendraaier om de schroeven aan de achterkant van de buisbranders weer aan te brengen.
9. Monteer de vlammendempers en barbecueroosters opnieuw.

Binnen- en buitenkant van het toestel

• Maak het toestel regelmatig schoon, bij voorkeur elke keer nadat u het hebt gebruikt.
• Het toestel moet echter minimal eenmaal per jaar worden schoongemaakt.
• Maak niet de fout om aangekoekt vet of dito rook aan te zien voor verf. De binnenkant van barbecues zijn af fabriek nooit geverfd (en mogen ook nooit worden geverfd). Maak een sterke oplossing van reinigingsmiddel en water of gebruik een ovenreiniger om de binnenkant van het toestel, het deksel en de onderkant met een boender schoon te maken. Spoel het geheel af en laat het toestel aan de lucht drogen tot het helemaal droog is. Gebruik geen bijtende ovenreini- ger om de geverfde oppervlakken schoon te maken.

- Gietijzeren kookroosters: smeer de gietijzeren kookroosters voor het gebruik in met hittebestendige olie (pindaolie, frituurolie) en brand ze vervolgens in in de barbecue. Na een paar keer gebruik is er voldoende patina gevormd en is inbranden niet meer nodig. Verhit de kookroosters krachtig, elke keer dat u ze gebruikt, zodat vastzittende resten gemakkelijker kunnen worden verwijderd. Na afkoeling de restanten zo mogelijk met een doek en warm water verwijderen. Reinig de gietijzeren kookroosters nooit met een reinigingsmiddel. Om de roosters te beschermen en roest na het schoonmaken te voorkomen, wrijft u hittebestendige olie op de kookroosters en eventueel aan de binnenkant.

- Vetlade (B14): u kan de hittewerende plaat (B15) verwijderen voor reiniging. Monleer de hittewerende plaat na het reinigen met de schroef. Gebruik de grill niet zonder vetlade

of hittewerende plaat. Ze beschermen de gasaansluiting tegen oververhitting.

• Barbecue-oppervlakken: wanneer gebruik wordt gemaakt van een borstel met losse haren om deze oppervlakken schoon te maken, moet u controleren of er geen losse haren op de oppervlakken zijn achtergebleven voordat u met barbecueën begint. Het wordt afgeraden om de barbecue-oppervlakken schoon te maken terwijl het toestel nog heet is.
• Plastic oppervlakken: schoonmaken met een warm sopje, daarna goed afdrogen. Gebruik geen Citrisol. agressieve reinigingsmiddelen, ontvetters of gecontreerde ovenreiniger, aangezien het gebruik hiervan schade aan het toestel of storingen aan de onderdelen kan veroorzaken.
• Porceleinen oppervlakken: gezien de op glas gelijkende structuur, kunnen de meeste verontreinigingen worden afgeveegd met een oplossing van baksoda en water of speciaal samengestelde reinigingsmiddelen. Gebruik voor hardnekkige verontreinigingen een niet-schurend schuurpoeder.
• Geverfde oppervlakken: met een milde oplossing of niet-schurend reinigingsmiddel en een warm sopje schoonmaken. Droog maken met een zacht, niet-schurend doekje.
• Roestvast stalen oppervlakken: om het kwalitatief hoogwaardige uiterlijk te kunnen behouden, moet het toestel met een milde oplossing en een warm sopje schoongemaakt en met een zacht doekje afgedroogd worden. Beweeg uitsluitend in dezelfde richting om schade aan het geborstelde oppervlak te voorkomen.

Het toestel opbergen

Wanneer het toestel gedurende langere tijd moet worden opgeslagen (bijv. in de winter):

1. Zet alle bedieningsknoppen op off (rode streep wijst naar boven).
2. Sluit het ventiel op de gasfles.
3. Verwijder de gascilinder uit het apparaat door de gas-slang los te schroeven.
4. Maak het toestel zorgvuldig schoon.
5. Het toestel kan op een droge plaats binnenshuis worden opgeborgen (bijv. in de garage of kelder)
6. De gasfles moet buitenshuis worden opgeborgen op een droge en goed geventileerde plaats en buiten het bereik van kinderen!
7. Bedek het toestel.

Wanneer het toestel uit de berging wordt gehaald, moeten de buisbranders op verontreinigingen worden gecontroleerd.

WAARSCHUWING

Denk aan spinnen en insecten Wanneer het toestel moeilijk aangestoken kan worden of de vlammen blijven zwak, controleer dan de venturi's in de buisbranders en maak deze schoon. Het is bekend dat spinnen of kleine insecten terugslagproblemen kunnen veroorzaken doordat ze nesten in de venturi of buisbrander bouwen en eieren leggen en daar-mee blokkades in de gasstroom veroorzaken. Het geblokkeerde gas kan achter het bedieningspaneel worden ontstoken. Deze terugslag kan het toestel be-schadigen en zwaar of zelfs dodelijk letsel veroorzaken. Om terugslag te voorkomen en zorg te dragen voor een goede werking, moeten buisbranders en compleet gemonteerde venturibuis worden verwijderd en schoongemaakt wanneer het toestel gedurende langere tijd niet is gebruikt.

Problemen oplossen

De vlammen rond de buisbranders branden met een gele of oranje kleur terwijl u gas kunt ruiken.	Controleer de buisbranders op spinnen en insecten en andere verontreinigingen.	Maak de branders schoon zoals in het hoofdstuk Schoonmaken en onderhoud is beschreven.
De vlam is laag terwijl de bedie-ningsknop op high temperature (hoge temperatuur) staat of de brander kan niet worden aange-stoken.	Controleer of er voldoende gas in de gas-fles zit.	Plaats een volle gasfles en controleer op lekkages.
	Controleer of de gasslang niet gebogen of geknikt is.	Leg de gasslang recht.
Bij gebruik van de ontstekingsfunctie wordt de brander niet aange-stoken.	Controleer of er gas uitstroomt door de aanwijzingen voor het aansteken met be-hulp van lucifers op te volgen.	Wanneer de brander gaat branden, moet u controleren of de ontsteking correct werkt.Wanneer de brander niet wordt aange-stoken, moeten de buisbranders worden schoongemaakt zoals dat in het hoofd-stuk Schoonmaken en onderhoud is beschreven.
	Controleer of de elektroden en ontste-kingskabels correct op de buisbranders zijn aangesloten.	Monteer de elektroden correct op de buisbranders en controleer of alle ont-stekingskabels correct zijn aangesloten.
	Controleer of de elektroden niet zijn bedekt met barbecueresten.	Maak de branders schoon zoals in het hoofdstuk Schoonmaken en onderhoud is beschreven. Maak de punt van de elektroden aansluitend schoon met een beetje alcohol.
Het vlammenpatroon van de branders is niet homogeen of bedekt niet de gehele lengte van de buis-brander.	Controleer of de branders schoon zijn. Maak de branders schoon zoals in het hoofdstuk Schoonmaken en onderhoud is beschreven.
LED-achtergrondverlichting van de knoppen kan niet worden aange-schakeld.	Controleer de aansluiting en de batterijen. Vervang de twee AA batterijen indien nodig (zie stap 16 op p. 58).De lichtbron kan niet worden vervangen.

Technische gegevens

Beschrijving Gasbarbecue
Modelnr. Halo TG-3 30 mbar
Versie 6479344 NL6479345 CZ, RO, SK6479347 SE
Totale verwarmingscapa-citeit	13.3 kW (butaan 967 g/h, propaan 949 g/h)
Lichtbron LED - kan niet worden vervangen!
Soort gas Butaan, propaan of mengsels hiervan
Gascategorie I3+(28-30/37) I3B/P(30) I3B/P(37)
Gasdruk	28-30/37 mbar	30 mbar	37 mbar
Injector-øHoofdbrander 1-3 Zijbrander	0.90 mm0.91 mm	0.90 mm0.91 mm	0.84 mm0.85 mm
Landen van bestemming BE, CH, CY, CZ, ES, FR,GB, GR, IE, IT, LT, LU,LV, PT, SI, SK, TR		BE, BG, GY, CZ, DK, EE,FI, FR, GB, GR, HR, HU,IT, LT, LU, LV, MT, NL,NO, RO, SE, SI, SK, TR	PL

Afvalverwerking

Gooi dit apparaat niet weg bij het ongesorteerde huisafval. Lever het in bij een inzamelpunt voor recycling. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met de lokale autoriteiten voor meer informatie.

Laat kinderen niet spelen met plastic zakken en verpakkingsmateriaal vanwege mogelijke verwondingen en het verstikkingsgevaar. Bewaar dergelijk materiaal veilig of gooi het op milieuvriendelijke wijze weg.

Het pictogram met de doorgestreepte vuilnisbak wijst op de noodzaak van gescheiden afvoer van elektrische en elektronische apparaten (AEEA). Elektrische en elektronische apparaten kunnen gevaarlijke en

milieugevaarlijke stoffen bevatten. Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor elektrisch en elektronisch afval. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem voor meer informatie contact op met uw dealer of de lokale overheid.

Gebruike batterijen/accu's moeten correct worden afgevoerd. Winkel waar batterijen worden verkocht en plaatselijke in-zamelpunten beschikken over speciale containers voor het inleveren van batterijen/accu's.

NL Garantie

Dit artikel van Tenneker werd volgens de modernste productiemethodes vervaardigd en is onderworpen aan een voort-durende strenge kwaliteitscontrole.

HORNBACH Bouwmarkt (Nederland) B.V., Grootslag 1-5, 3991 RA Houten (hierna Garantiegever) garandeert overeenkomstig de navolgende kwaliteitsbepalingen van de Tenneker houtskool- en gasbarbecues.

1. Garantietijd

De garantietijd van de houtskool- en gasbarbecues bedraagt 10 jaren. De garantietijd begint met de koopdatum. S.v.p. als bewijs van de koopdatum de originele kassabon of de originele rekening goed bewaren.

2. Omvang van de garantie

De garantie geldt uitsluitend voor fabrieks- of materiaalfouten en op het volledig doorroesten van de deksel en de brandkamer. De garantie geldt slechts bij gebruik van het artikel in privégebruik.

De garantie geldt niet voor gebreken, die aan foutieve montage of aansluiting

• onjuist onderhoud of gebruik
- onjuiste of onvoldoende reiniging
• extreme omstandigheden
- gebruik van niet-originele onderdelen
- onjuiste invloeden van chemische, elektrische of elektronische middelen

toegeschreven kunnen worden.

Niet door de garantie omvat zijn verdere schades aan onderdelen die op normale slijtage zijn terug te voeren. De garantie omvat ook geen begeleidende of gevolgschade of eventuele montage- en demontagekosten die in een garantiegeval kunnen ontstaan.

3. Vergoedingen uit de garantie

Tijdens de garantietijd test de garantiegever het defecte artikel om vast te stellen, of het een garantiegeval betreft. Als dat zo is, dan repareert of ruilt de garantiegever het artikel op zijn kosten. In geval het artikel op het moment van het garantiegeval niet meer leverbaar is, is de garantiegever gerechtigd het artikel voor een soortgelijk product om te ruilen. Het geruilde artikel of delen hiervan worden eigendom van de garantiegever.

De garantievergoedingen (reparatie of ruil) verlengen de garantietijd niet. Door de garantievergoedingen ontstaat ook geen nieuwe garantie.

4. Gebruikmaking van de garantie

Voor de gebruikmaking van de garantie richt u zich s.v.p. tot de dichtstbijzijnde HORNBACH bouwmarkt. Deze vindt u op www.hornbach.nl

Of neemt u via het volgende e-mailadres contact op met de garantiegever, om zo een inzending of afhaling van het defecte artikel af te spreken: [e-mail]

De gebruikmaking van de garantie kan slechts geschieden op vertoon van de originele kassabon of rekening.

5. wettelijke rechten

Uw wettelijke rechten uit vrijwaring en productaansprakelijkheid worden door de garantie niet beperkt.

FARA

Gasaansluiting en -instelling zie pagina 4.f.
