NÁVOD NA OBSLUHU Carbon 2 Tenneker

1. Vypnite prívod plynu do zariadenia.
2. Zahaste všetky otvorené plamene.
3. Otvorte veká.
4. Ak nadalej cítit zápach plynu, držte sa od zariadenia dalej a bezodkladne sa obráťte na vášho dodávateľa plynu alebo požiarnikov.

Unikajúci plyn môže spôsobit požiar alebo explóziu, ktoré môžu spôsobit závažne telesné poranenia, smrť alebo škody na majetku.

Đakujeme!

Sme presvedčení, že plynový gril prekročí vaše očakávania a pri jeho používaní vám želáme veľa spokojnosti. Pred použitím zariadenia si prečítajte dálšie pokyny, odložte si ich pre potrebu v budúcnosti a dodržiavajte bezpečnostné pokyny.

Účel použitia

Toto zariadenie je mobilný plynový gril pre použitie v exteriéri. Je určené na grilovanie, smaženie, opekanie a pečenie potravín v súkromných priestoroch.

Toto zariadenie nie je určené na komerčné použitie. Akékolvek iné použitie alebo modifikácia na zariadení sa považuje za nevhodné použitie a mohlo by predstavovať značné riziká.

Obsah

Účel použitia 31
Servis	31
Symboly	31
Potrebné nástroje a príslušenstvo 31
Bezpečnostné pokyny 32
Prehlad	33
Rozsah dodávky 33
Diely	33
Inštalácia	33
Manipulácia s plynom 34
Pripojenie/výmena fláše na plyn 34
Skúška tesnosti 34
Informácie o flaši na plyn	35
Informácie o hadici na plyn a regulátore	35
Grilovanie	36
Ovládacie tlačidlá	36
Zapaľovanie zapaľovačom	36
Ručné zapaľovanie	36
Použitie volitelného grilovacieho roštu	36
Čistenie a starostlivosl	37
Skladovanie zariadenia	38
Riešenie problémov	38
Technické údaje	39
Likvidácia	39
SK Záruka	40

UPOZORNENIE

1. Neskladujte ani nepoužívajte plyn ani iné horľavé kvapaliny alebo výpary v blízkosti tohto či akéhokol'vek iného zariadenia.
2. Flaša na plyn, ktorá nie je pripojená na použitie, sa nesmie skladovať v blízkosti tohto či akéhokol'vek iného zariadenia.

UPOZORNENIE

Nikdy na nepokúšajte vykonávať opravy na plynových komponentoch sami. O opravy požiadajte miestnu predajňu produktov HORNBACH alebo vášho dodávateľa plynu. Pri nedodržaní tohto upozornenia môže dôjst k požiaru alebo explózii, čo môže spôsobit závažné telesné poranenie, smrt alebo škody na majetku.

Servis

V prípade, že potrebujete servis alebo náhradné diely, obrátte sa na miestnu predajňu produktov HORNBACH alebo napište e-mail na adresu: [e-mail]

Symboly

Do tohto priestoru nič neodkladať ani nepokladat

Nízka teplota

Potrebné nástroje a príslušenstvo

(nie je súčastou balenia)

1 x Sprej na zistovanie netesností

BEZPEČNOSTNÉ POKYNY

Pred použitím zariadenia si prečítajte návod. Pri nedodržaní bezpečnostných pokynov v tomto návode na použitie môže dôjsť k závažnému telesnému poraneniu či smrti alebo k požiaru či explózii a následným škodám na majetku.

• POUŽÍVAJTE LEN V EXTERIÉRI. NIKDY NEPOUŽÍVAJTE V INTERIÉRI.
• Zariadenie používajte len v dobre vetranom priestore. Nepoužívajte ho v garáži, na verande, zakrytej terase alebo pod stropnou štruktúrou akéhokol'vek druhu.
• Zariadenie nie je určené na inštaláciu na rekreačné vozidlá alebo člny.
• UPOZORNENIE: Prístupné diely môžu byť velmi horúce. Zabráňte prístupu detí.
  • Zariadenie nesmú nikdy používať deti.
• Neskladujte ani neodpájajte flašu na plyn pod zariadením ani v jeho blízkosti.
• Nesprávna montáž môže byť nebezpečná. Dôkladne dodržiavajte pokyny na montáž.
• Nepripájajte zariadenie k rozvodu zemného plynu (mestská plynová sieľ)! Vently a dýzy sú určené výhradne pre kvapalný propán.
• Kvapalný propán nie je prírodný plyn. Konverzia alebo pokus o použitie zemného plynu v jednotke na kvapalný propán alebo kvapalného plynu v jednotke na zemný plyn je nebezpečné a spôsobí stratu záruky.
• Po období skladovania alebo nepoužívania je nevyhnutné na zariadení pred použitím skontrolovať netesnosti plynu alebo upchatie horáka.
• Pri zistení netesnosti plynu zariadenie nepoužívajte.
• Po použití zatvorte prívod plynu na flaši s plynom.
• Na zistovanie netesností plynu nepoužívajte plameň.
• Toto zariadenie sa nesmie používať v blízkosti zápalných materiálov.
• Horlavé materiály sa nesmú nachádza bližšie ako 1,5 m od zadnej alebo bočnej strany zariadenia.
• Variaci priestor (3 metre okolo zariadenia) udržiavajte bez zdrojov vznietenia, ako sú kontrolky, ohrievače vody, elektrické zariadenia pod prúdom a pod., ako aj zápalných výparov či kvapalín, ako sú benzín, alkohol a pod.
• Do odkladacieho priestoru pod zariadením alebo naň nedávajte nič zápalné.
• Nezakrývajte rošty hliníkovou fóliou ani iným materiálom. Zablokujete tým ventiláciu horáka a vytvoríte potenciálne nebezpečný stav, ktorý môže spôsobit škody na majetku alebo osobné poranenie.
• Pri obsluhe zariadenie bud'te mimoriadne opatrní. Počas varenia alebo čistenia bude horúce a počas používania ho nikdy nesmiete nechat bez dozoru.
• Nepresúvajte zariadenie pri používaní.
• Ak počas používania horáky zhasnú, zatvorte všetky plynové ventily. Otvorte veká, počkajte pát minút a potom skúste znova zapáliť. Postupujte podľa pokynov na zapa-lovanie.
• Nikdy sa nepokúšajte zapalovať horák so zatvoreným krytom. Nahromadený nezapálený plyn v uzatvorenom zariadení je nebezpečný.
• Používajte opekacie náradie s predlženou rukovátou a rukavice na varenie, aby nedošlo k popáleninám a ošpliechaniu. Pri manipulácii s horúcimi komponentmi používajte ochranné rukavice.
• Predtým, ako budete presúvať fľašu na plyn z určeného miesta použitia, vždy vypnite plyn na fľaši a odpojte regulátor tlaku.
• Nikdy nepoužívajte zariadenie, keď je fľaša na plyn mimo určenej správnej polohy.

• Elektrické napájacie káble a prívodné hadice plynu nedávajte do blízkosti žiadneho rozpáleného povrchu.

• Zariadenie nepoužívajte, kým nie sú všetky diely na svojom mieste. Zariadenie musí byť správne zmontované podľa pokynov na montáž.

• Zariadenie nemodifikujte. Akýkolvek druh modifikácie je prísne zakázaný. Zapečatené diely nie sú určené na manipuláciu používatelom. Injektory nerozoberajte.
  • V zariadení nepoužívajte drevné uhlie, keramické brikety ani lávové kamene.
• Nenahýnajte sa ponad otvorený gril ani nedávajte ruky či prsty na predný okraj krytu.
• Ventilačné otvory neblokujte a odstraňujte z nich nečistoty.
• Pri čistení ventilov alebo horákov nezväčšujte ani neblokujte hrdlá ventilov ani otvory horákov.
• Pravidelne kontrolujte plamene na horákoch.
• Zariadenie je potrebné pravidelne dôkladne čistiť.
• Nikdy nepoužívajte zariadenie bez namontovanej tepelnej odrazovej dosky.
• Nádoba na tuk sa musí nainštalovať pred každým použitím a potom vyčistiť, ale nádobu na tuk neodstraňujte, kým zariadenie nevychladne.
• Pri otváraní veka budte veľmi opatrní, môže dôjst’ k úniku horúcej pary.
• Ked'sú v blízkosti deti, staršie osoby alebo domáce zvieratá, budte opatrní.
• Ak spozorujete, že na regulátor tlaku, ventil alebo jednotku hadice na plyn kvapká zo zariadenia tuk alebo iný horúci materiál, okamžite zatvorte plynový ventil na fľaši na plyn. Počkajte, kým zariadenie vychladne, zistite pričinu, odstráňte ju, vyčistite zariadenie a skontrolujte hadicu a regulátor a predtým, ako budete pokračovať, vykonajte kontrolu tesnosti.
  • V odkladacom priestore pod zariadením neskladujte žiadne predmety ani materiály, ktoré by blokovali tok spalovacieho vzduchu do spodnej časti riadiaceho panela a ohniska.
• Neodpájate ani nevymieňajte fľašu na plyn vo vzdialenosti menšej ako 3 metre od otvoreného plameňa či iného zdroja vznietenia.
• Používajte len regulátor tlaku a jednotku hadice, ktoré boli dodané so zariadením.
• Hadica jednotky hadice na plyn nesmie byt ohnutá a nesmie byt dlhšia ako 1,5 m.
• Používajte len flaše na plyn priemeru maximálne 310 mm a maximálnej výšky 600 mm s 5-13 kg kvapalného propánu.
• Nepokúšajte sa odpojit regulátor tlaku a jednotku hadice ani žiadnu inú plynovú armatúru, keď sa zariadenie používa alebo je ešte horúce.
• Nepoužívajte poškodenú fľašu na plyn. Otlčená alebo skorodovaná fľaša na plyn alebo fľaša na plyn s poškodeným ventilom môže byť nebezpečná a musí sa bezodkladne vymeníť za novú.
• Hoci sa f'laša na plyn môže zdat' prázdna, môže tešte obsahovať plyn a f'laša sa musí podľa toho prepravovať a skladovať.
• Dva háčiky sú vhodné iba na l'ahké varné zariadenia a nie na veľké záťaže.

Prehl'ad

Rozsah dodávky

1 1x Lavá predná kovová vzpera
2 1x L'avá vrchná bočná vzpera
3 1x L'avá spodná bočná vzpera
4 1x Lavá zadná rohová vzpera
5 1x Pravá predná rohová vzpera
6 1x Pravá vrchná bočná vzpera
7 1x Pravá spodná bočná vzpera
8 1x Pravá zadná rohová vzpera
9 1x0s

10 2x Koliesko

11 2x Kryt kolieska

12 1x Spodná polička

13 2x Podložka na flašu na plyn

14 1x Predný panel

W1 Krížový skrutkovač

W2 Šesthranný klúč 17

W3 Šesthranný klúč 8/10

W4 Šesthranný klúč 7/13

Diely

f. Predný panel
g. Priestor na 5 l fl'ašu na plyn
h. Koliesko
i. 11 l Flaša na plyn
j. Ventil plynovej fl'aše

k. Pravá polica
l. Bočný horák
m. Grilovací rošt
n. Ohrievací podstavec

Inštalácia

Inštaláciu plynového grilu nájdete na strane 51-60. Všimnite si rozkladacie stránky!

Pripojenie a nastavenie plynu nájdete na strane 34 f.

Manipulácia s plynom

Pripojenie/výmena fl'aše na plyn

Ak je flaša na plyn prázdna a treba ju vymeniť alebo je potrebné plnú flašu na plyn premiestniť, vždy postupujte podľa týchto pokynov:

• Nepoužívajte poškodenú f'lašu na plyn. Otlčená alebo skorodovaná f'laša na plyn alebo f'laša na plyn s poškodeným ventilom môže byť nebezpečná a musí sa bezodkladne vymeníť za novú.
• Flašu na plyn možno umiestniť do zariadenia, pokial jej kapacita nie je väčšia ako 5 kg.
• Skontrolujte, či je regulátor tlaku namontovaný tak, že malý vetrací otvor smeruje nadol, aby sa v čnom nehromadila voda. V tomto otvore nesmú byľ nečistoty, mastnota, hmyz a pod.
• Tesnosť spojky, kde sa hadica pripája na fľašu na plyn, sa musí testovať pri každej výmene alebo opätovnom pripájaní fľaše na plyn.

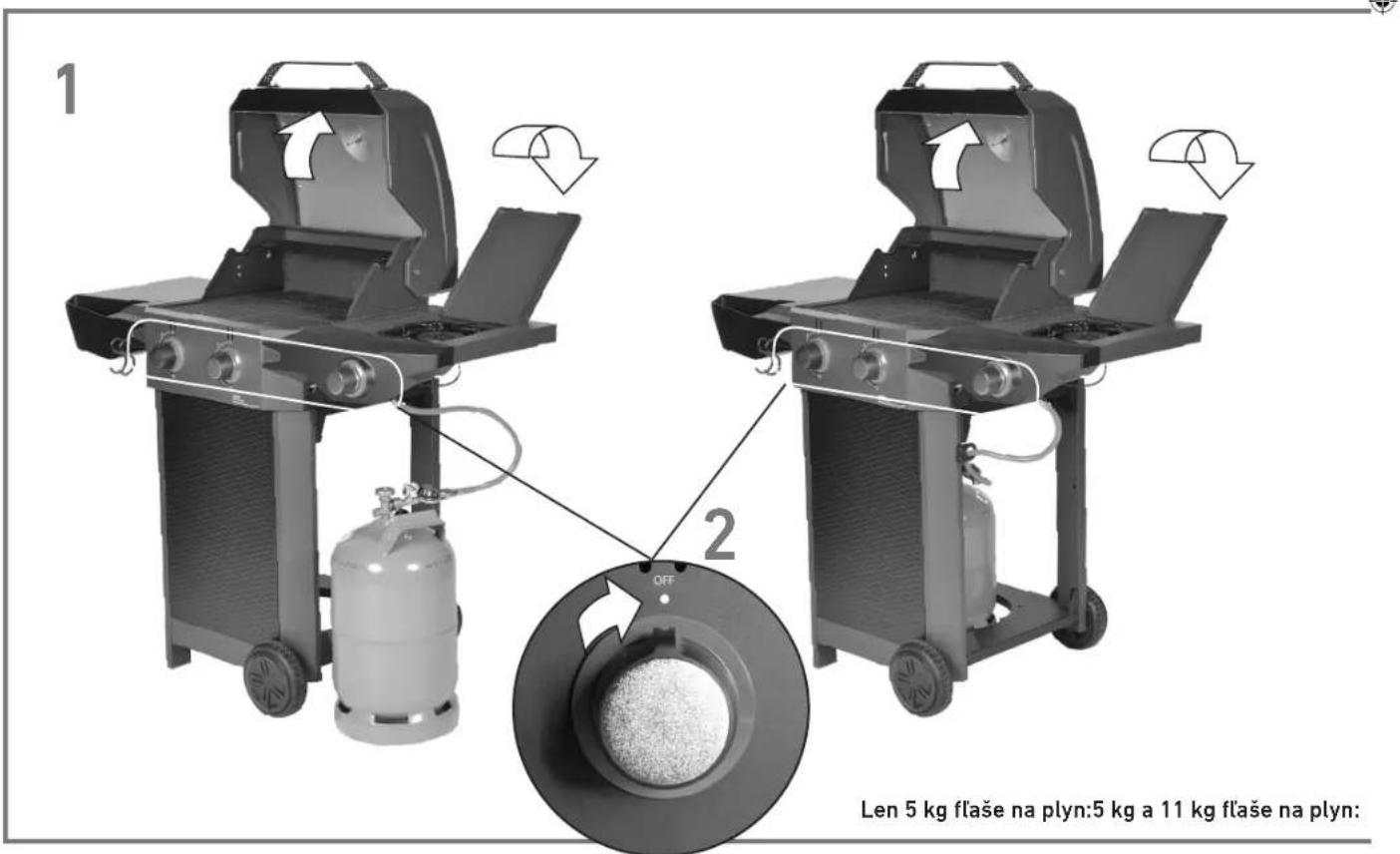

Skúška tesnosti

Na zariadení vykonajte skúšku tesnosti pred prvým použitím a pri každej výmene alebo opätovnom pripájaní fľaše na plyn (pozrite obrázky nižšie):

1. Otvorte všetky veká grilu.
2. Nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik ukazuje nahor).

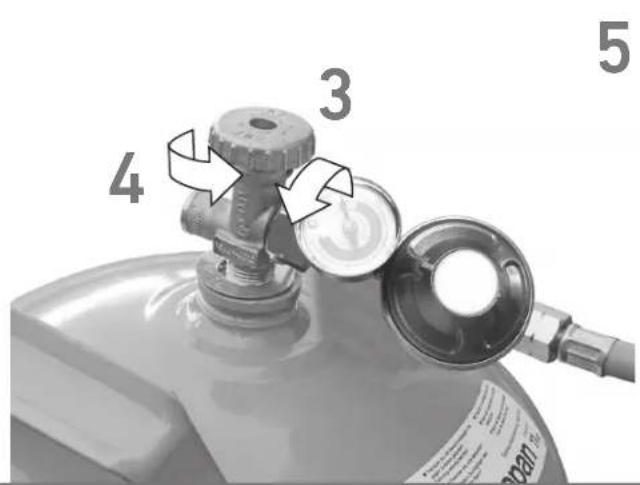

3. Skontrolujte, či je regulátor tlaku natesno pripojený k flaši na plyn.
4. Otvorte plynový ventil fláše na plyn. Ak uvidíte, zacítite alebo začujete syčanie unikajúceho plynu z fláše na plyn, ihneď zatvorte plynový ventil fláše na plyn. Dochádza k silnému úniku na pripojení. Predtým, ako budete pokračovať, skontrolujte všetky pripojenia.

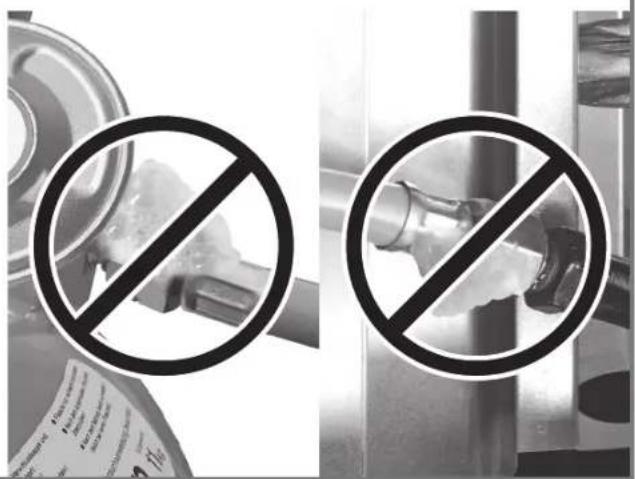

5. Ak nevidíte, necítite ani nepočujete unikajúci plyn, na všetky pripojenia plynového systému naneste sprej na zistovanie netesností.
   Ak sa objavia zväčšujúce sa bubliny, dané pripojenie netesní. Ihned zatvorte plynový ventil fláše na plyn a skontrolujte utesnenie tohto pripojenia. Tento postup zopakujte.
   Ak únik nie je možné zastaviť, nepokúšajte sa o opravu. Navštívte predajňu produktov HORNBACH a požiadajte o pomoc.
6. Ak sa neobjavia žiadne bublinky, plynový systém je pripravený na použitie. Po každom použití alebo skúške tesnosti vždy zatvorte plynový ventil fľaše na plyn.

1 2 OFF Len 5 kg flaše na plyn:5 kg a 11 kg flaše na plyn:

Informácie o fl'aši na plyn

- Kvapalný propán je tažší ako vzduch. Unikajúci kvapalný propán sa môže zhromaždovať v nižšie položených priestoroch a nerozptyľovať sa.

• Flaša na plyn sa musí inštalovat, prepravovať a skladovat vo vzpriamenej polohe a mimo dosahu detí. Flaše na plyn nesmú spadnúť ani sa s nimi nesmie manipulovať nešetrne.
• Flašu plyn na nikdy neskladujte ani neprepravujte na miestach, kde môžu teploty dosahovať 50 °C, teda nenechávajte flašu na plyn napr. v horúcom počasí v automobile.
• S prázdnou f'lašou na plyn zaobchádzajte rovnako, ako keby bola plná. Aj keď f'laša na plyn neobsahuje kvapalinu, môže v nej byť ešte nejaký tlak plynu. Pred odpojením vždy zatvorte ventil f'laše.

- Ak uvidíte, zacítite alebo začujete syčanie unikajúceho plynu z flaše na plyn, keď je ventil pevne zavretý:

• Vzdialte sa od fláše s kvapalným propánom.
- Nepokúšajte sa odstránit problém sami.
• Zavolajte požiarnikov.

Informácie o hadici na plyn a regulátore

Pred každým použitím skontrolujte, či hadice nie sú prerezané alebo opotrebované. Dbajte na to, aby zostava hadice nebola ohnutá alebo zamotaná a aby neprišla do kontaktu so žiadnym teplým povrchom, keď sa zariadenie používa. Poškodené hadice ihneď vymeňte.

UPOZORNENIE

Odporúča sa vymieňať regulátor tlaku a hadicovú zostavu každých 5 rokov. V niektorých krajinách je predpísané, že sa regulátor tlaku a hadicová jednotka musia vymieňať častejšie ako každých 5 rokov. Tieto štátne nariadenia majú prednosť.

Pri výmene regulátora tlaku a hadicovej jednotky sa obrátte na predajňu produktov HORNBACH.

• S týmto zariadením používajte len hadicové jednotky a regulátory tlaku s certifikátom EN. Dížka nesmie prekročit 1,5 m.
• Ak k tomuto zariadeniu nie je pribalený regulátor tlaku, používajte len regulátory tlaku, ktoré vyhovujú norme EN 16129 (prietok max. 1,5 kg/h) a ktoré sú schválené pre vašu krajinu a plyn špecifikovaný v technických údajoch.

4 3 5

UPOZORNENIE Zariadenie musí byť nainštalované s voľným priestorom minimálne 1,5 m okolo zariadenia a od najbližších horľa-vých aj nehorľavých materiálov. UPOZORNENIE Pred použitím vykonajte všetky procedúry skúšky tesnos- ti uvedené v tomto návode. UPOZORNENIE Nikdy nepoužívajte zariadenie bez namontovanej tepelnej odrazovej dosky.

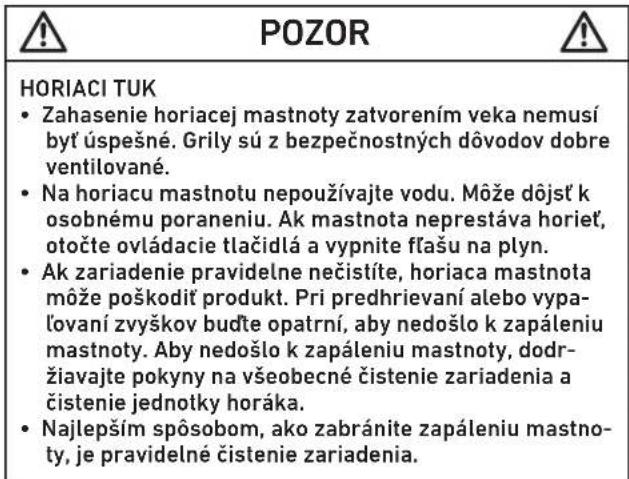

HORIACI TUK • Zahasenie horiacej mastnoty zatvorením veka nemusí byt úspešné. Grily sú z bezpečnostných dôvodov dobre ventilované. • Na horiacu mastnotu nepoužívajte vodu. Môže dôjsť k osobnému poraneniu. Ak mastnota neprestáva horieň, otočte ovládacie tlačidlá a vypnite fľašu na plyn. • Ak zariadenie pravidelne nečistíte, horiaca mastnota môže poškodiť produkt. Pri predhrievaní alebo vypal’ovaní zvyškov budte opatrní, aby nedošlo k zapáleniu mastnoty. Aoby nedošlo k zapáleniu mastnoty, dodržiavajte pokyny na všeobecné čistenie zariadenia a čistenie jednotky horáka. • Najlepším spôsobom, ako zabránite zapáleniu mastnoty, je pravidelné čistenie zariadenia.

Pred prvým grilovaním nechajte zariadenie pracovať približne 15 minút bez akýchkoľvek potravín. Tým sa vyčistia vnútorné diely a rozptýli sa zápach z grilovacieho roštu.

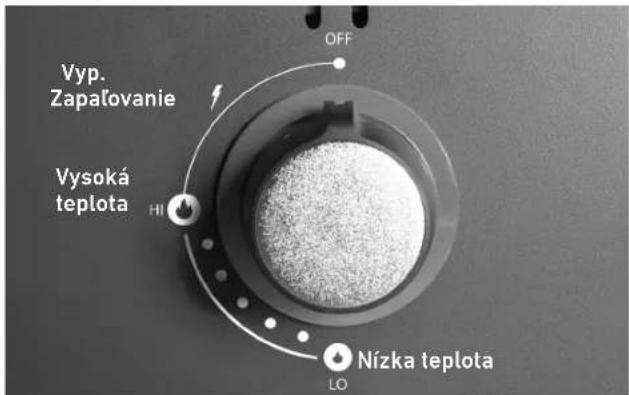

Ovládacie tlačidlá

Vyp. Zapačovanie Vysoká teplota HI OFF LO Nízka teplota

Každý rúrkový horák sa ovláda pomocou ovládacieho tlačidla. Každé ovládacie tlačidlo má červený pásik, ktorý ukazuje jeho nastavenie. Po zapálení horáka možno nastaviť potrebnú teplotu nastavovaním ovládacieho tlačidla medzi polohou HI/vysoká teplota a LO/nízka teplota.

Zapaľovanie zapaľovačom

Zariadenie je vybavené systémom piezoelektrického zapalovača, ktorý umožňuje jednoduché zapalovanie plynového grilu:

Pri zapalovaní sa nenahýnajte nad zariadenie.

Zapálenie grilu:

1. Nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik ukazuje nahor).
2. Otvorte veko.
3. Otvorte plynový ventil fláše na plyn.
4. Zatlačte tlačidlo požadovaného horáka a otočte ho dolava. Horák sa automaticky zapáli.
5. Počkajte, kým sa horák nezapáli a otočte tlačidlo d'alej doľava dole.
6. Podl'a potreby rovnakým spôsobom zapálte zvyšné horáky.

Ak sa horáky po 5 sekundách nezapália, nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik smeruje hore) a zatvorte plynový ventil na fľaši na plyn. Počkajte 5 minút. Tento postup zopakujte.

Ručné zapalovanie

Ak elektrický zapalovač zariadenia nefunguje alebo chcete zapáliť zariadenie manuálne pomocou zápalky:

Pri zapalovaní sa nenahýnajte nad zariadenie.

1. Nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik ukazuje nahor).
2. Otvorte veko.
3. Otvorte plynový ventil fláše na plyn.
4. Zapáľte dlhú zápalku a vložte ju do jedného z otvorov horáka nad ovládacími tlačidlami.
5. Stlačte ovládacie tlačidlo zodpovedajúceho horáka a otočte ho dolava.
6. Skontrolujte, či horák horí a zostáva zapálený.
7. Susediace rúrkové horáky možno zapáliť stlačením prislušných tlačidiel a ich otočením do dolava.

Ak sa horáky po 5 sekundách nezapália, nastavte všetky ovládacie tlačidlá do vypnutej polohy (červený pásik smeruje hore) a zatvorte plynový ventil na flaši na plyn. Počkajte 5 minút. Tento postup zopakujte.

Použitie voliteľného grilovacieho roštu

Gril je vybavený dvomi vodiacimi lištami pre voliteľný grilovací rošt. Používajte len príslušenstvo schválené spoločnosťou HORNBACH. Riadte sa podľa návodu pre grilovací rošt.

Ked' sa zariadenie nepožíva, vždy nastavte ovládacie tlačidlá do vypnutej polohy a zatvorte ventil fťaše na plyn. Ubezpečte sa, že zariadenie vychladlo.

Rúrkové horáky

1. Vyberte grilovacie rošty a regulátory plameňa.
2. Odstráňte fixačné dlahy na zadnom konci rúrkových horákov. Opatrne nadvihnite rúrkový horák smerom nahor a od otvorov ovládacích tlačidiel.
3. Pomocou úzkej kefky na čistenie fliaš s ohybnou rúčkou (nepoužívajte drôtenú kefu) prejdite niekol'kokrát cez rúrku každého horáka.

4. Kefkou vyčistite celý vonkajší povrch rúrkového horáka a odstráňte zvyšky potravín a nečistoty.

5. Dôkladne vyčistite každý upchatý otvor pomocou drôtu, napr. sponkou na papier.

6. Na každom rúrkovom horáku skontrolujte, či nie je poškodený, skorodovaný alebo nemá zväčšené otvory. V prípade akéhokol'vek poškodenia sa rúrkový horák musí vymeniť.
7. Znova nasadte rúrku rúrkových horákov na ovládacie tlačidlá.
8. Znova nasadte fixačné dlahy na zadný koniec rúrkových horákov.
9. Znova nasadte regulátory plameňa a grilovacie rošty.

Vnútro a vonkajšok zariadenia

• Zariadenie čistite pravidelne, podľa možností po každom grilovaní.
• Zariadenie je potrebné vyčistiť aspoň raz za rok.
• Nepomýlte si hnedé alebo čierne nánosy mastnoty s náterom. Vnútorné plochy plynových grilov nie sú natierané vo výrobe (a nikdy by sa nemali natierat). Na vnútorné plochy veka a dna zariadenia naneste silný roztok čistiaceho prostriedku a vodu alebo použite čistiaci prostriedok na zariadenie s hrubou kefou. Opláchnite a nechajte úplne vyschnút. Na natreté povrchy neaplikujte leptavé čistiace prostriedky na zariadenie/rúru.
• Liatinové grilovacie rošty: Pred použitím liatinových grilovacích rošlov naneste na ne olej odolný voči vysokým teplotám (arašidový olej, olej na vyprážanie) a potom ho vypálte na ražni.
• Po ich niekol'konásobnom použití sa vytvorí dostatočná patina a vypalovanie už nebude potrebné.
  Zakaždým, keď ich použijete, dôkladne zahrejte grilovacie rošty, aby sa dali lahšie odstrániť zvyšky, ktoré sa na ne prilepili.
• Po ochladení podľa možností odstráňte zvyšky pomocou tkaniny a teplej vody. Na čistenie liatinových grilovacích roš- tov nikdy nepoužívajte čistiaci prostriedok.
• Na ochranu a zabránenie vzniku hrdze po vyčistení naneste na prípravné rošty, a podľa potreby aj na vnútorné priestory, olej odolný voči vysokým teplotám.

• Podnos na tuk (30): Pri čistení môžete odstrániť odrazovú dosku (30). Po čistení znova namontujte odrazovú dosku so skrutkou. Gril nepoužívajte bez podnosu na tuk alebo odrazovej dosky. Chránia plynovú prípojku pred nadmerným teplom.

• Grilovacie povrchy: ak na čistenie akéhokol'vek grilovacieho povrchu zariadenia použijete kefku so štetinami, pred gri-lovaním skontrolujte, či na grilovacích povrchoch nezostali žiadne štetinky. Neodporúča sa čistit prípravné povrchy, keď je zariadenie horúce.

• Plastové povrchy: Umyte teplou vodou s mydlom a utrite dosucha. Na plastové diely nepoužívajte citrisol, abrazívne prostriedky, odmastovače ani koncentrovaný čistiaci prostriedok na plastové diely, inak môžete spôsobit poškodenie alebo nefunkčnosť týchto dielov.
• Porcelánové povrchy: Kedže majú sklu podobný povrch, väčšinu usadením možno utriet s roztokom zažívacej sódy vo vode alebo čistiacim prostriedkom so špeciálnym zložením. Na odolné škvrny použite mycí prášok.
• Natreté povrchy: Umyte miernym roztokom alebo neabrazívnym čistiacim prostriedkom a teplou vodou s mydlom. Utrite dosucha mäkkou neabrazívnou tkaninou.
• Nerezové povrchy: Ak chcete zachovať vysoko kvalitný vzhľad zariadenia, po každom použití umyte miernym čistiacim prostriedkom a teplou vodou s mydlom a utrite dosucha mäkkou tkaninou. Aby nedošlo k poškodeniu, používajte len v smere brúsenej povrchovej úpravy.

Skladovanie zariadenia

Ak je potrebné zariadenie uskladniť na dlhšiu dobu, (napr. cez zimu):

1. Nastavte ovládacie tlačidlá do vypnutej polohy (červený pásik smeruje hore).
2. Zatvorte ventil fl'aše na plyn.
3. Odstráňte plynový valec zo zariadenia – odskrutkujte hadicu na plyn.
4. Dôkladne vyčistite zariadenie.
5. Zariadenie možno skladovať na suchom mieste v interiéri (napr. v garáži alebo pivnici)
6. F'lašu na plyn je potrebné skladovať v exteriéri na suchom a dobre vetranom mieste mimo dosahu detí!
7. Zakryte zariadenie.

Pri vyberaní zariadenia z miesta skladovania skontrolujte, či v rúrkovom horáku nie sú prekážky.

POZOR

PRÍTOMNOST PAVÚKA/HMYZU

Ak je t'ažké zariadenie zapáliť alebo ak je plameň slabý, skontrolujte a vyčistite difuzéry a rúrkové horáky. Pavúky alebo malý hmyz zvyknú vytvárať problémy s vyšľahnutím, lebo si budujú hniezda a kladú vajíčka do difuzérov alebo rúrkového horáka produktu, čím blokujú tok plynu.

Nahromadený plyn sa môže vznietiť za ovládacím pane- lom. Toto vyšľahnutie môže poškodiť zariadenie a spôsobíť závažné poranenie alebo smrť. Aby nedochádzalo k vyšľahnutiam a na udržanie vysokej výkonnosti je potrebné vybrať a vyčistiť jednotku horáka a rúrky difuzéra vždy, keď sa zariadenie dlhšiu dobu nepoužívalo.

Riešenie problémov

PROBLÉM PRÍČINA RIEŠENIE

Plamene na rúrkových horákoch horia žltými alebo oranžovými plameňmi v kombinácii s zápachom plynu	Skontrolujte, či v rúrkových horákoch nie sú pavúky, hmyz, či iné prekážky.	Vyčistite rúrkové horáky podľa popisu v časti o čistení a starostlivosti.
Plameň je slabý, pričom ovládacie tlačidlo je na nastavení ↓vysoká teplota alebo horák sa nezapáli.	Skontrolujte, či flaša na plyn nie je prázdna.	Nainštalujte plnú flašu na plyn a skontrolujte utesnenie.
	Skontrolujte, či hadica na plyn nie je ohnutá alebo zamotaná.	Vyrovnajte hadicu na plyn.
Pri použití funkcie zapaľovača sa horák nezapáli.	Skontrolujte, či plyn vyteká podľa pokynov na manuálne zapaľovanie.	Ak sa horák zapáli, skontrolujte, či zapaľovač funguje správne.Ak sa horák nezapáli, vyčistite rúrkové horáky podľa popisu v časti o čistení a starostlivosti.
	Pre bočný horák: kábel zapaľovania nie je správne pripojený.	Skontrolujte, či je kábel zapaľovania správne nainštalovaný.
	Elektródy sú pokryté zvyškami z grilovania.	Vyčistite rúrkové horáky podľa popisu v časti o čistení a starostlivosti. Okrem toho vyčistite hroty elektród alkoholom.
Tvar plameňa na horákoch je nehomogénny alebo neprebieha po celej dĺžke rúrkového horáka.	Skontrolujte, či sú horáky čisté Vyčistite rúrkové horáky podľa popisu v časti o čistení a starostlivosti.

Technické údaje

Popis Plynový gril

Celkový tepelný príkon 9,9 kW (bután 719,9 g/h, propán 707,0 g/h)

Vel'kosť injektora ∅ Hlavný horák 1-2 0,89 mm

Bočný horák 0,89 mm

Toto zariadenie sa nesmie likvidovať ako netriedený komunálny odpad. Musí sa odovzdať na určené zberné miesto na recykláciu. Takto pomôžete šetriť prírodné zdroje a chránit životné prostredie. Dalšie informácie získate na miestnom úrade.

Deti sa nesmú hrať s plastovými vreckami a baliacim materiálom, inak hrozí nebezpečenstvo poranenia či udusenia. Takéto materiály bezpečne odložte a zlikvidujte spôsobom šetrným k životnému prostrediu.

SK Záruka

Tento výrobok Tenneker bol vyrobený najmodernejšími výrobnými metódami a podlieha nepretržitej a prísnej kontrole kvality.

Spoločnosť HORNBACH Baumarkt SK spol. s.r.o., Bratislava, Galvaniho 9, PSČ 82104 (ďalej ako “predávajúci” alebo „posky- tovatel záruky”) poskytuje podľa ďalej uvedených ustanovení záruku za kvalitu Tenneker plynových a elektrických grilov a grilov na dreve- né uhlie podľa následujúcich ustanovení

Prosím starostlivo uschovajte na účely preukázania dátumu kúpy originálny pokladničný blok alebo originálnu faktúru.

2. Rozsah záruky

Záruka sa vzťahuje výlučne na výrobné a materiálové vady, ako aj na prehrdzavenie poklopu alebo plynového horáku. Záruka sa vzťahuje na vady, ktoré má výrobok pri jeho prevzatí a na preukázateľné výrobné a materiálové vady, ktoré sa vyskytnú v záručnej dobe a na ktoré sa záruka vzťahuje. Záruka platí iba pri užívaní výrobku na súkromné účely.

Kupujúci je povinný riadiť sa pri používaní výrobku pravidlami obsiahnutými v priloženom návode na použitie a pravidlami vše- obecne známymi.

• špatnej montáže alebo pripojenia
• nesprávnej manipulácie alebo použitia
• nesprávnej alebo nedostatočnej údržbe alebo čistenia
  • násilného poškodenia
• použitia neoriginálnych náhradných

Záruka sa dalej nevztahuje na tie súčasti, ktorých životnosť je obmedzená na kratší čas z dôvodu bežného opotrebovania Záruka taktiež nezahíňa nárok na náhradu škody, sprievodné alebo následné škody.

Záruka sa d'alej nevztahuje na vady, na ktoré bola poskytnutá zlava, alebo na ktoré bol kupujúci pri predaji upozornený.

3. Plnenia zo záruky

Počas záručnej lehoty prekontroluje poskytovatel záruky reklamovaný výrobok, aby zistil, či sa naň vzťahuje záruka. Ak je oprávne- ného uplatnenia záruky, opraví poskytovatel záruky výrobok na svoje náklady alebo ho vymení (v závislosti od druhu zistenej vady). V prípade, ak sa výrobok v momente uplatnenia záruky už nevyrába, je poskytovatel záruky oprávnený vymení výrobok za iný podobný výrobok. Vymenený výrobok alebo jeho časti prechádzajú do vlastníctva poskytovateľa záruky.

4. Uplatnenie záruky - reklamácia

V prípade uplatňovania záruky sa prosím obráťte na najbližšiu predajňu HORNBACH. Ich zoznam je uvedený na stránke www.hornbach.sk.

Alternativne kontaktujte bezodkladne po zistení vady poskytovateľa záruky, aby ste s ním dohodli zaslanie resp. vyzdvihnutie vadného výrobku: [e-mail]

Záruka môže byť uplatnená iba po predložení originálneho pokladničného bloku alebo originálnej faktúry.

Pre uznanie záruky sa vyžaduje bezodkladná reklamácia, čo najdetailnejší opis chybných vlastností alebo popísanie prejavov vady, odovzdanie chybného výrobku a oznámenie požadovaného spôsobu odstránenia vady (pokial nie je v záručnom liste uvedené inak).

5. Zákonné práva

Vaše zákonné práva zo zodpovednosti za vady výrobku a zo zodpovednosti za škodu spôsobenú vadným výrobkom nie sú zárukou dotknuté.

PERICOL

Pripojenie a nastavenie plynu nájdete na strane 34 f.
