NÁVOD NA OBSLUHU PDV7230BC Concept

Đakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím preštuđujte pozorne celý návod na obsluhu a potom si ho uschovajte. Zaistite, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli zoznámené s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenia

Popis výrobku

Rady a tipy na úsporu energie

Návod na obsluhu

Výmena dýz a nastavenie minimálnej výšky plameňa

Čistenie a údržba

Inštalácia spotrebiča

Riešenie tažkostí

TECHNICKÉ PARAMETRE

Napätie 230 V ~ 50 Hz
Typ zemného plynu G20, 20 mbar
Typ propán-butánu (po výmene dýz)		G30/G31, 28 – 30 mbar
Typ a rozmer plynovej prípojky G 1/2“
Malý horák	Tepelný výkon 1,0 kW
	Označenie dýz ∅ 0,78 ∅ 0,50
	Spotreba plynu 73 g/h (LPG)
WOK horák	Tepelný výkon 3,3 kW
	Označenie dýz ∅ 1,39 ∅ 0,91
	Spotreba plynu 240 g/h (LPG)
Max. celkový tepelný výkon 4,3 kW
Vonkajšie rozmery (š × h × v) 300× 520 × 101
Rozmery na inštaláciu (š × h × v) 262x480
Hmotnosť 6,1 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia.

DÔLEŽITÉ UPOZORNENIA

Pri dodaní plynovej dosky

• Ihned' po dodaní skontrolujte obal a spotrebič, či nedošlo počas prepravy k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnost, aby ste zabránili poraneniu!
• Pokial'je spotrebič poškodený, neprevádzkujte ho. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál uchovajte mimo dosahu detí, alebo ho riadne zlikvidujte.

- Tento spotrebič musí byť inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšťa len v dobre vetranom priestore. Pred inštalovaním a používaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

- Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.

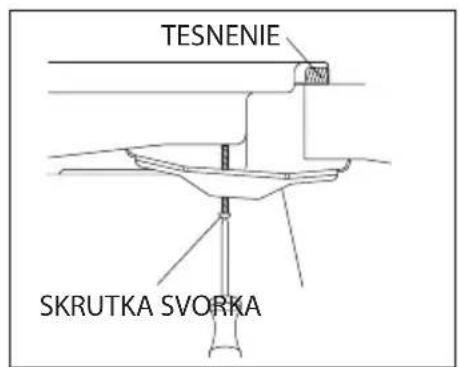

• Tesnenie, ktoré je nalepené na okrajoch varnej dosky, zabraňuje zatekaniu kvapalín pod varnú dosku.
• Nepoužívajte spotrebič inak, ako je popísané v tomto návode.
• Pri inštalácii musí byť spotrebič odpojený od elektrickej siete a hlavný uzáver plynu musí byť uzatvorený.
• Overte, či pripájané napätie a prívod plynu zodpovedá hodnotám na typovom štítku spotrebiča. Používajte iba prívod elektrického napätia s uzemnením.
• Po inštalácii musí byť voľne prístupná elektrická zástrčka, alebo istič a uzáver prívodu plynu.
• Tento spotrebič sa môže používať v domácnostiach a podobných priestoroch, ako sú:

- Spotrebiče používané v podnikoch zaistujúcich noclah s raňajkami.

- Počas použitia spotrebiča zaistite dostatočné vetranie miestnosti, pretože pri horení plynu dochádza k spalovaniu kyslíka v miestnosti a vzniku škodlivých spalín!

- Uistite sa, že počas varenia je miestnosť dobre vetraná. Počas varenia odporúčame mať zapnutý odsávač pár z dôvodu odtahu škodlivých spalín a vzniknuté pary počas varenia.

- Prívodné káble iných elektrospotrebičov sa nesmú dotýkať horúcich mriežok horákov. Môže sa poškodit tak izolácia káblov, ako aj samotný spotrebič.

- Nedotýkajte sa horúcich povrchov počas použitia, alebo krátko po použití spotrebiča.

• Nesjahaite na spotrebič vlhkými, alebo mokrými rukami.

- Nepoužívajte spotrebič, pokial' príde do kontaktu s vodou.

- Pokial'sa pod spotrebičom nachádza zásuvka, nesmiete v nej uchovávať žiadne horľavé predmety alebo spreje. Nebezpečenstvo požiaru!

- Nedovol'te det'om a nesvojprávnym osobám so spotrebičom manipulovat, používajte ho mimo ich dosahu.

• Deti sa nesmú hrat so spotrebičom.

• Nedovolte, aby sa spotrebič používal ako hračka.

- Tento spotrebič môžu používať deti vo veku od 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo bez patričných skúseností a znalostí, pokial‘sú pod dohl’adom, alebo boli zoznámené s pokynmi na použitie spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.

- V prípade poruchy vypnite spotrebič, vytiahnite zástrčku zo zásuvky elektrického napätia a uzavrite prívod plynu k spotrebiču.

- Neponárajte prívodný kábel, alebo zástrčku do vody ani do inej kvapaliny.

- Pravidelne kontrolujte spotrebič aj prívodný kábel z dôvodu poškodenia.

- Ak nie je spotrebič v prevádzke, dbajte na to, aby boli všetky jeho ovládacie prvky vo vypnutej polohe.

- Horáky používajte iba v prípade, keďje na nich varná nádoba. Nezahrievajte prázdne varné nádoby.

• POZOR! Nebezpečenstvo požiaru! Dbajte na to, aby priemer horáka na plynovom sporáku alebo plynovej varnej doske zodpovedal použitému varnému riadu. Pri použití nádob s menším priemerom ako sa odporúča, by mohol plameň začat' horieť aj po stranách nádoby a hrozilo by nebezpečenstvo roztavenia plastových držadiel.
• Nepoužívajte varné nádoby s prehnutým dnom, alebo s menším priemerom dna než sa odporúča. Znižovala by sa tým účinnosť varenia.

• Nestavajte horúce varné nádoby na ovládací panel, alebo na okraj spotrebiča. Mohlo by dôjst' k jeho poškodeniu.
• Pokial'zložíte varnú nádobu z plynového horáka, znížte jeho plameň na minimum, alebo horák úplne vypnite!

- Neodporúčame zahrievať riad súčasne na viacerých horákoch, pretože následná akumulácia tepla pod riadom by mohla viest k poškodeniu spotrebiča.

• Na spotrebiči nikdy nepoužívajte varné nádoby z plastu, alebo z hliníkovej fólie.
• Na spotrebič neodkladajte horľavé predmety. Hrozí nebezpečenstvo požiaru!
• Nepoužívajte spotrebič ako pracovnú plochu, alebo ako odkladací priestor!
• Udržujte spotrebič v čistote. Zvyšky jedla by sa mohli pri prevádzke vznietit' a spôsobit' požiar!
• Pri fritovaní alebo smažení pokrmov majte tieto pokrmy stále pod dohl'adom. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!
• Tuk, alebo olej nikdy nezahrievajte bez dozoru. Prehriaty olej, alebo tuk sa môže rýchlo vznietit'. Hrozí nebezpečenstvo požiaru!
• Keby došlo k vznieteniu oleja, nikdy ho nehaste vodou. Nádobu ihned' prikryte pokrievkou alebo tanierom. Spotrebič vypnite a nádobu na ñom nechajte vychladnút.

- Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované, prípadne má iné defekty.

- Na čistenie nepoužívajte korozívny čistiaci prostriedok. Pravidelnou údržbou a čistením predlžujete životnosť spotrebiča.

- Čistenie a údržbu vykonávanú používatel'om nesmú vykonávať deti, pokiaľ nie sú staršie ako 8 rokov a pod dozorom.

Prípadné poruchy

• Spotrebič môže opravovať a zásahy v čnom vykonávať iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený od elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní spotrebiča zo zásuvky elektrického napätia nikdy net'ahajte za prívodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.
• Pokial'dôjde k poškodeniu prívodného kábla, obrátte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, nemôže sa prípadná oprava uznať ako záručná.

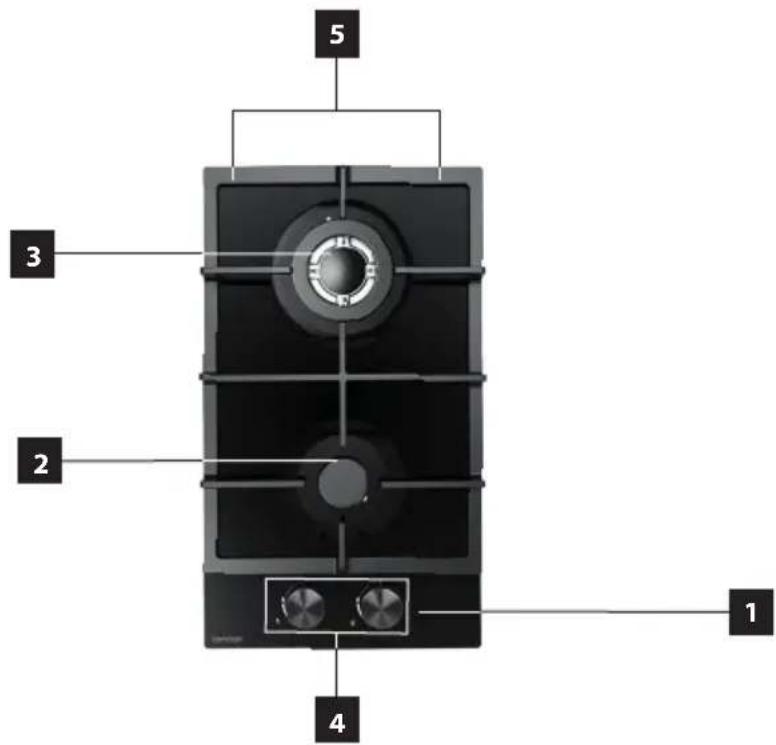

POPIS VÝROBKU

1 Sklenená doska
2 Malý horák
3 WOK horák
4 Ovládanie jednotlivých horákov
5 Liatinové mriežky horákov

5 3 2 4 1

RADY A TIPY NA ÚSPORU ENERGIE

Priemer dna riadu musí zodpovedať priemeru horáka.

Typ horáka	Priemer dna riadu
	Min. Max.
WOK horák 200 mm 2	40 mm
Malý horák 120 mm 1	60 mm

Poznámka:

- Nepoužívajte riad presahujúci okraj horáka alebo riad, ktorý je menší ako daný horák.

	Vždy používajte riad, ktorý je pre daný horák vhodný, aby ste zabránili zbytočnej spotrebe plynu a opáleniu riadu.	Na velkých horákoch nepoužívajte riad malého priemeru. Plamene nesmú dosahovať na boky riadu.
	Aby bola strata energie čo najmenšia, zakryte riad pokrievkou.	Nevarte bez pokrievky alebo s poodkrytou pokrievkou – vedie to k stratám energie.
	Používajte iba riad s plochým dnom.	Nepoužívajte riad s vypuklým, alebo s prehnutým dnom.
	Riad vždy postavte presne nad stred horáka, nie na jednu stranu.	Nestavajte riad na okraj horáka, mohlo by dôjst’ k jeho prevráteniu.
		Na mriežky horákov v blízkosti ovládačov nestavajte riad s velkým priemerom, ktorý by sa v prípade postavenia nad stred horáka dotýkal ovládačov, alebo bol v ich bezprostrednej blízkosti, čím by dochádzalo k zvýšeniu teploty v mieste ovládačov a mohlo by dôjst’ k ich poškodeniu.
	Riad vždy postavte na mriežku horáka.	Riad nikdy nestavajte priamo na kryt horáka.
		Nič neklad’te medzi riad a mriežku horáka (obmedzovač plameňa, azbestovú dosku atd’). Mohlo by dôjst’ k závažnému poškodeniu spotrebiča.
	Pokial’je riad umiestnený na mriežke horáka, manipulujte s ním opatrne.	Spotrebič (dosku) nadmerne nezaťažujte. Vyhnite sa úderom t’ažkými predmetmi.

NÁVOD NA OBSLUHU

Pred prvým použitím

Skôr, ako uvediete nový spotrebič do prevádzky, mali by ste ho z hygienických dôvodov utriet' vlhkou handričkou.

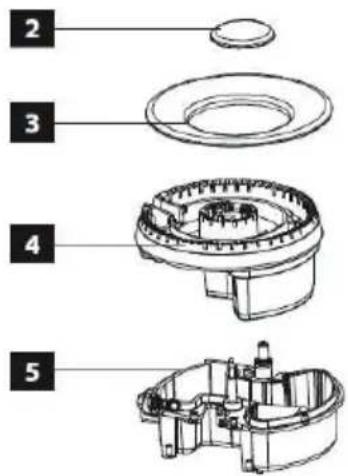

Všetky horáky starostlivo zostavte podľa Obr. 1a a Obr. 1b, aby všetky diely dosadli správne a plameň bol potom rovnomerný.

1. Kryt horáka
2. Kryt horáka WOK – vnútorný
3. Kryt horáka WOK – vonkajšie
4. Rozdelovač plameňa
5. Telo horáka

1 4 5

Obr. 1a

2 3 4 5

Obr. 1b

1. Rozdel'ovač plameňa (4) umiestnite na telo horáka (5) tak, aby zapal'ovacia elektróda a termoelektrický článok prechádzali príslušnými otvormi v rozdel'ovači plameňa (4).
2. Kryt horáka (1), prípadne kryty WOK horáka (2) a (3), umiestnite na rozdelovač plameňa (4).

Zapálenie horáka

Každý horák je vybavený bezpečnostným zariadením, ktoré je určené na uzatvorenie prívodu plynu v prípade, pokiaľ dôjde k zhasnutiu plameňa.

Symbol vedl'a jednotlivých ovládačov horáka ukazuje, ktorý horák sa príslušným ovládačom ovláda.

1. Stlačte a otočte príslušný ovládač horáka proti smeru hodinových ručičiek do maximálnej polohy (MAX).
2. K automatickému zapáleniu horáka dôjde iba v prípade, pokiaľ pridržíte ovládač horáka v maximálnej polohe.
3. Po zapálení horáka podržte stlačený ovládač horáka približne 15 sekúnd. Následne stlačenie uvolnite.
4. Po uvolnení stlačeného ovládača horáka upravte plameň otáčaním ovládača na požadovanú úroveň. Prevádzková poloha musí byť v rozmedzí medzi maximálnou (MAX) a minimálnou polohou (MIN).
5. Pre vypnutie horáka otočte ovládačom v smere hodinových ručičiek do polohy OFF (vypnuté).

Poznámka:

1. Nikdy nedržte stlačený ovládač horáka dlhšie ako 15 sekúnd. Pokial' nedôjde k zapáleniu horáka do 15 sekúnd, uvol'nite stlačenie ovládača horáka a otočte ovládač do polohy OFF (vypnuté), vyčkajte 1 minútu a potom pokus o zapálenie horáka zopakujte.

2. V prípade výpadku elektriny je možné opatrne zapáliť horák zápalkou.

Ide o termoelektrický článok umiestnený v blízkosti horáka, ktorý na základe vyžarovania tepla sleduje plameň a v prípade náhodného zhasnutia uzavrie prívod plynu ku konkrétnemu horáku.

Pokiaľ dôjde k náhodnému zhasnutiu plameňa, otočte príslušným ovládačom v smere hodinových ručičiek do polohy OFF (vypnuté). Vyčkajte jednu minútu a znovu zapálťe horák.

VÝMENA DÝZ A NASTAVENIE MINIMÁLNEJ VÝŠKY PLAMEŇA

Výmenu dýz horákov a nastavenie minimálnej výšky plameňa môže vykonávať iba kvalifikovaný odborník alebo autorizovaný servis!

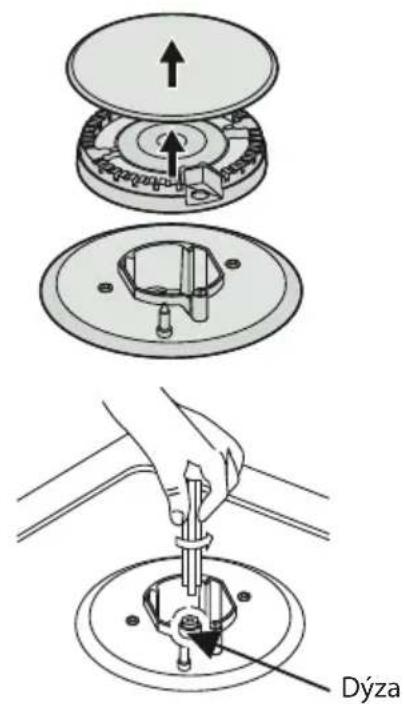

Výmena dýz horákov

1. Uzavrite prívod plynu a vytiahnite zástrčku zo zásuvky elektrického napätia.
2. Vyberte rošt horáka, kryt horáka a rozdelovač plameňa.
3. Dýzu vyskrutkujte pomocou 7 mm nástrčného klúča a vymeňte za dýzu pre iný typ plynu. Dýzu pevne dotiahnite.
4. Vykonajte spätnú montáž všetkých častí horáka (rozdel'ovač plameňa, kryt a rošt).

Dýza

Nastavenie minimálnej výšky plameňa

1. Zapálte príslušný horák a otočte ovládač horáka do minimálnej polohy (MIN).

2. Šahom hore snímte ovládač horáka.

3. Skrutkovačom nastavte minimálnu výšku plameňa. V závislosti od modelu spotrebiča sa nastavovacia skrutka nachádza v hriadeli plynového ventilu alebo vedľa plynového ventilu (pozrite obr. 2).

4. Ideálna minimálna výška plameňa by mala byť 3 – 4 mm. Pri použití propán-butánu nastavovaciu skrutku takmer celkom zaskrutkujte.

5. Nasad'te ovládač horáka.

Nastavovacia skrutka

Obr. 2

1. Skontrolujte, či sa pri prepínaní z maximálneho na minimálny plameň, nezmenšuje plameň príliš rýchlo. Ak áno, t'ahom hore snímte ovládač horáka, znovu upravte minimálnu výšku plameňa a vykonajte d'alšiu kontrolu.

2. Nastavenie minimálnej výšky plameňa vykonajte pri všetkých horákoch.

Poznámka:

1. Nerozoberajte hriadel'ventilu. V prípade poruchy vymeňte celý ventil.

2. Pred nasadením všetkých častí horáka sa uistite, že nie sú upchaté dýzy.

3. Po výmene dýz horákov na iný druh plynu, je nutné vykonať úplnú prevádzkovú skúšku a skúšku tesnosti.

ČISTENIE A ÚDRŽBA

• Pred údržbou a čistením vypojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
• Čistenie spotrebiča vykonávajte až po úplnom vychladnutí.
• Povrch spotrebiča čistite vlhkou handričkou, mäkkou kefkou alebo mäkkou hubkou, následne vytrite do sucha.
• Na čistenie nepoužívajte hrubé abrazívne čistiace prostriedky alebo ostré kovové škrabky, môže dôjst'k poškriabaniu povrchu spotrebiča.
• Na čistenie spotrebiča nepoužívajte parný čistič ani iné vysokotlakové čistiace zariadenia!
• Čistenie spotrebiča vykonávajte pravidelne, najlepšie po každom použití.

Čistenie roštov horákov

• Vyberte rošty horákov.
- Rošty očistite mäkkou kefkou alebo mäkkou hubkou v teplej vode s prostriedkom na umývanie riadu. V prípade usadených nečistôt nechajte odmočit.
• Rošty osušte čistou utierkou.
• Rošty nie je možné umývať v umývačke riadu.

Čistenie sklenenej dosky

• Sklenenú dosku pravidelne utierajte mäkkou hubkou namočenou v teplej vode s malým množstvom prostriedku na umývanie riadu.
  • Po očistení dôkladne osušte.
• Slané pokrmy alebo tekutiny čo najskôr odstráňte.
• V priebehu času sa môže pri antikorových dieloch spotrebiča objaviť zmena sfarbenia. Ide o normálny jav, ktorý má za následok pôsobenie vysokých teplôt. Po každom použití spotrebiča odporúčame tieto časti vyčistiť vhodným prostriedkom na čistenie nehrdzavejúcej ocele.

Čistenie horákov

• Vyberte kryty horákov a rozdelovače plameňa.
• Namočte do horúcej vody s malým množstvom prostriedku na umývanie riadu.
• Po očistení a umytí dôkladne utrite do sucha, alebo nechajte uschnút. Uistite sa, že otvory rozdelovačov plameňa sú čisté a suché.
• Telá horákov očistite navlhčenou hubkou a osušte. Vyžmýkanou hubkou utrite zapal’ovaciu elektródu a termoelektrický článok, následne čistou utierkou vytrite do sucha.
• Pred nasadením dielov horákov spät na sklenenú dosku sa uistite, že nie sú upchaté dýzy.

INŠTALÁCIA SPOTREBIČA

POZOR!

Hrozí nebezpečenstvo úrazu elektrickým prúdom! Pred inštaláciou spotrebiča odpojte prívodný kábel zo zásuvky elektrického napätia.

- Na poruchy spôsobené nesprávnou inštaláciou sa nevztahuje záruka.

- Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca.

- Výrobca nenesie akúkol'vek zodpovednosť za škody spôsobené na osobách, zvieratách a veciach v dôsledku nesprávnej inštalácie.

- Umiestnenie spotrebiča do vhodného nábytku zaistí jeho správnu funkciu.

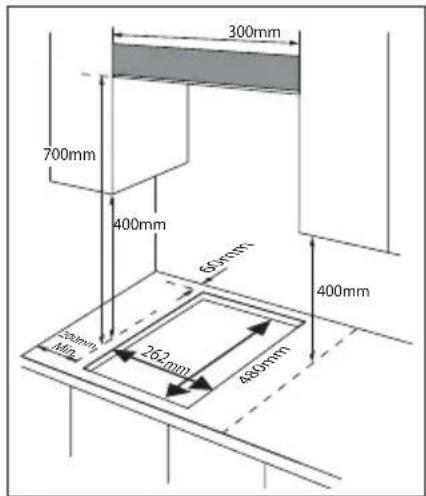

- Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený na vstavané spotrebiče, alebo do vhodne upraveného nábytku, ktorý má rozmery podľa obr. 3.

- Okraje varnej dosky musia byť minimálne 60 mm od bočnej, alebo od zadnej steny.

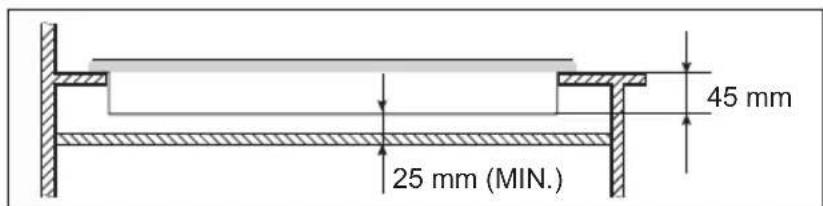

- Medzi najvyším bodom varnej dosky (vrátane horákov) a spodnou stranou vodorovnej plochy umiestnenej priamo nad varnou doskou (okrem digestora), musí byť medzera aspoň 700 mm.

• V prípade, že je bočná hrana hornej vodorovnej dosky v jednej rovine s bočnou hranou varnej dosky, musí byť minimálna vzdialenost' medzi bočnou hranou varnej dosky a spodnou plochou vodorovnej dosky nad varnou doskou 400 mm.

- Pokial'je spodná plocha vodorovnej dosky nad bočnou hranou varnej dosky nižšie ako 400 mm, musí byt' jej bočná hrana aspoň 50 mm od zvislej roviny bočnej hrany varnej dosky.

- Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám najmenej 120 °C. Materiály a použité lepidlá musia odolávať otepleniu spotrebiča zodpovedajúcemu norme ČSN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepiť.

- Spotrebič sa nesmie inštalovať v tesnej blízkosti kuchynskej skrinky z horľavého materiálu, ktorá presahuje nad povrch pracovnej dosky.

- Pokial'je pod varnou doskou umiestnený spotrebič, musí byť medzi týmito dvoma spotrebičmi medzera najmenej 25 mm (pozrite obr. 4).

• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble.
• Zástrčka prívodného kábla spotrebiča musí byť voľne prístupná aj po jej inštalácii.
• Zmeny pripojenia môže vykonávať len kvalifikovaný odborník.
• Elektrická bezpečnost spotrebiča môže byt garantovaná iba vtedy, pokial'je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za poškodenie osôb alebo vecí v dôsledku chýbajúceho alebo zlého ochranného spojenia.
• Prívodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi častami spotrebiča a aby nebol deformovaný alebo nadmerne ohýbaný.
• Pokial'sa spotrebič pripája do svorkovnice alebo do rozvodnej škatule elektrickej inštalácie, dodržujte farebné označenie, príp. popis jednotlivých vodičov.

Pripojenie prívodu plynu

• Pripojenie spotrebiča môže vykonávať iba kvalifikovaný odborník!
• Tento spotrebič smie byť nainštalovaný a pripojený v súlade s predpismi podľa ČSN 38 6441 a ČSN 38 6460.
• V prípade použitia propán-butánu (LPG) alebo propán-butánu vo flašiach je nutné rešpektovať ustanovenia ČSN 38 6460.
• Overte, či pripájaný rozvod plynu zodpovedá hodnotám na typovom štítku spotrebiča.
• Tento spotrebič je určený na prevádzku na LPG alebo zemný plyn (NG). Úpravu na použitie na LPG alebo zemný plyn (NG) môže vykonávať iba kvalifikovaný odborník.

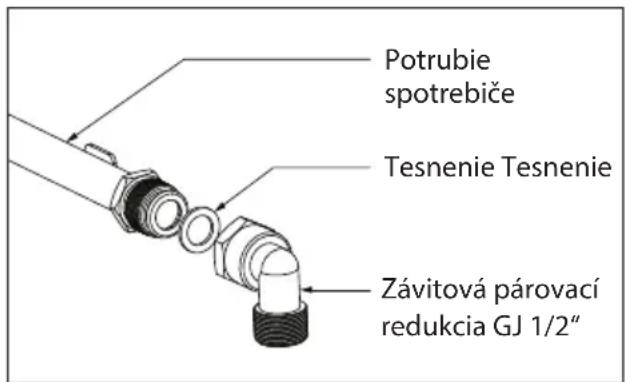

  • V prípade pripojenia spotrebiča k plynu (NG) použite závitovú párovací redukciu GJ 1/2" (Obr. 5).
  • V prípade pripojenia spotrebiča k LPG použite nasúvacia párovací redukciu (Obr. 6).
• Prívod plynu musí byť umiestnený takým spôsobom, aby sa nedostal do kontaktu s horúcimi častami spotrebiča a aby nebol inak deformovaný alebo ohýbaný.
• Pokial'je pod plynovou varnou doskou umiestnená rúra, umiestnite prívodnú rúrku alebo plynovú hadicu tak, aby neprišla do kontaktu s povrchom rúry.

Potrubie spotrebiče Tesnenie Tesnenie Závitová párovací redukcia GJ 1/2"

Obr. 5 Obr. 6

Potrubie spotrebiče Nasúvacia párovací redukcia

Pri inštalácii spotrebiča dodržujte nasledujúci postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Otočte spotrebič hornou stranou dole a položte ho na mäkkú podložku. Dávajte pozor, aby ste pri otáčaní nepoškodili zapaľovacie elektródy a termoelektrické články.
3. Po obvode v spodnej časti spotrebiča nalepte tesnenie. Tesnenie sa nesmie v rohoch prekrývať a ani nesmie byť medzi spojmi medzera.
4. K spotrebiču pripevnite svorky, aby bolo možné upravit'ich polohu.
5. Položte spotrebič na okraj pracovnej dosky a prestrčte prívodný kábel cez pracovnú dosku tak, aby po inštalácii zostala zástrčka alebo svorkovnica prístupná.
6. Opatrne vložte spotrebič do pripraveného výrezu v pracovnej doske. Dbajte na to, aby nedošlo k priškripnutiu prívodného kábla.
7. Pripojte prívodnú rúrku alebo plynovú hadicu k spotrebiču (pozrite odsek Pripojenie prívodu plynu).
8. Na spodnej strane spotrebiča upravte svorky, aby správne dosadli na hranu pracovnej dosky (pozrite obr. 7) a svorky dotiahnite.
9. Pripojte prívodný kábel do zásuvky elektrického napätia alebo do svorkovnice (pozrite odsek Pripojenie do elektrickej siete).

TESNENIE SKRUTKA SVORKA

Obr. 7

Poznámka:

Na utesnenie spotrebiča k pracovnej doske nepoužívajte silikóny, alebo akékol'vek lepidlá. Stážilo by sa tým prípadné vybratie spotrebiča pri oprave (servise).

Demontáž

Pokiaľ demontujete spotrebič, je dôležité dodržať správne poradie úkonov:

1. Najskôr odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uzavrite prívod plynu k spotrebiču. Odpojte prívodnú rúrku alebo plynovú hadicu.
3. Povol'te upevňovacie svorky a vyberte spotrebič z pracovnej dosky.

RIEŠENIE ŤAŽKOSTÍ

Spotrebič môže opravovať a zásahy v ñom vykonávať iba kvalifikovaný odborník, alebo autorizovaný servis. Neodborné opravy a zásahy do spotrebiča môžu predstavovať vážne riziko pre vás i pre vaše okolie.

Niektoré drobné poruchy, ktoré sa pri používaní plynovej dosky objavia, ste schopní odstránit sami pomocou nasledujúceho prehl'adu.

Popis poruchy	Možná príčina Riešenie
Horák nehorí	Zapaľovacia elektróda nedáva iskru S	kontrolujte, či je prívodný kábel správne zapojený.
	Nesprávne nasadený kryt horáka	Prekontrolujte správne nasadenie krytu horáka na rozdeľovači plameňa.
	Uzatvorený prívod plynu	Otvorte prívod plynu, alebo prekontrolujte plynovú rúrku (hadicu), či nie je zdeformovaná.
Horák zle horí	Prívod plynu nie je celkom otvorený	Úplne otvorte prívod plynu.
	Nesprávne nasadený kryt horáka	Prekontrolujte správne nasadenie krytu horáka na rozdeľovači plameňa.
	Znečistená zapaľovacia elektróda Zapaľovaciu elektródu očistite mäkkou hubkou.
	Kryty horákov sú mokré Osušte kryty horákov.
	Zanesené otvory v rozdeľovači plameňa	Vyčistite rozdeľovač plameňa.
Horák sa dá zapáliť, ale hned' zhasne	Nedržali ste dostatočne dlho stlačený ovládač príslušného horáka	K zapáleniu horáka dôjde iba v prípade, pokiaľ pridržíte ovládač horáka v maximálnej polohe. Po zapálení horáka podržte stlačený ovládač horáka približne 15 sekúnd. Následne stlačenie uvolnite.
Hluk pri zapálení a horení horáka	Nesprávne nasadený kryt horáka	Prekontrolujte správne nasadenie krytu horáka na rozdeľovači plameňa.
Pri používaní horák zhasína	Znečistený termoelektrický článok T	Termoelektrický článok očistite mäkkou hubkou.
	Varený pokrm pretiekol a uhasil plameň	Otočte ovládačom horáka do polohy OFF. Vyčkajte jednu minútu a horák znovu zapálte.
	V miestnosti je príliš veľký prievan	Otočte ovládačom horáka do polohy OFF. Skontrolujte, či v miestnosti nie je príliš veľký prievan. Vyčkajte jednu minútu a horák znovu zapálte.
Žltý plameň pri horení	Zanesené otvory v rozdeľovači plameňa	Vyčistite rozdeľovač plameňa.
	Použitý iný typ plynu	Skontrolujte, či pripojený typ plynu zodpovedá hodnotám na typovom štítku.
Nerovnomerný plameň	Zanesené otvory v rozdeľovači plameňa	Vyčistite rozdeľovač plameňa.
	Nesprávne nasadený kryt horáka	Prekontrolujte správne nasadenie krytu horáka na rozdeľovači plameňa.
V miestnosti je cítit' plyn	Únik plynu – zlyhanie funkcie niektorého termoelektrického článku	Prestaňte spotrebič používať. Uzavrite prívod plynu, vyvetrajte miestnosť a nechajte prekontrolovať tesnosť pripojenia spotrebiča, príp. nechajte opraviť spotrebič kvalifikovaným odborníkom alebo autorizovaným servisom.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatuľa od spotrebiča sa môže dať do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte do zberného materiálu na recykláciu.

Tento spotrebič je označený v súlade s Európskou smernicou 2012/19/EU o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho balení udáva, že tento výrobok nepatrí do domáceho odpadu. Je nutné odviest ho na zberné miesto na recykláciu elektrického a elektronického zariadenia. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť negatívnym dôsledkom pre životné prostredie a l'udské zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Likvidácia sa musí vykonať v súlade s predpismi na nakladanie s odpadmi. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok zakúpili.

PODZIĘKOWANIE

Názov Ulica PSČ Mesto Telefón E-mail

ELKO ValentaSlovakia, s.r.o.

Hurbanova1563/23

911 01 Trenčín [phone] [e-mail]

Polska
