IDV2260 - Sporák Concept - Bezplatný návod na obsluhu

Typ produktu	Vstavaná indukčná varná doska
Značka	Concept
Model	IDV2260
Napätie	220-240 V ~ 50/60 Hz
Maximálny príkon	7000 W
Varné zóny	4 zóny: ľavá predná ø160 mm, 1200 W; ľavá zadná ø210 mm, 2300 W; pravá zadná ø160 mm, 1200 W; pravá predná ø210 mm, 2300 W
Vonkajšie rozmery (Š x H x V)	590 x 520 x 60 mm
Inštalačné rozmery (Š x H x V)	560 x 490 x 56 mm
Hmotnosť	9.5 kg
Hladina akustického výkonu ventilátora	< 60 dB(A)
Typ ovládania	Dotykové ovládanie s 9 úrovňami výkonu
Detská poistka	Áno, uzamykateľné cez ovládací panel
Indikátor zvyškového tepla	Áno, zobrazuje "H", keď je zóna horúca
Bezpečnostné vypnutie	Automatické: 8 hodín (úrovne 1-3), 4 hodiny (úrovne 4-6), 2 hodiny (úrovne 7-9)
Funkcia Power Booster	Áno, tlačidlo POWERBOOSTER
Časovač	Áno, programovateľný časovač pre každú zónu
Vhodný riad	Kompatibilný s indukciou (magnetické dno); odporúča sa rovné dno, správna veľkosť
Pokyny na čistenie	Používajte špeciálny čistič na keramické sklo; vyhýbajte sa abrazívnym špongiám alebo agresívnym čistiacim prostriedkom
Požiadavky na inštaláciu	Vstavaná; hrúbka pracovnej dosky min. 38-40 mm; ventilačná medzera 5 mm pod pracovnou doskou; min. 50 mm priestor k susedným skrinkám
Súlad so životným prostredím	Smernica WEEE 2012/19/EÚ

Často kladené otázky - IDV2260 Concept

Aký typ riadu je vhodný pre indukčnú varnú dosku Concept IDV2260?

Vhodný je iba riad s magnetickým dnom (napr. železo alebo oceľ). Môžete to otestovať magnetom. Vyhýbajte sa čistej nehrdzavejúcej oceli, hlíniku, medi, sklu alebo keramickému riadu. Dno musí byť rovné a priemer by mal zodpovedať varnej zóne.

Ako aktivujem detskú poistku?

Stlačte a podržte symbol detskej poistky (4) na ovládacom paneli, kým nezačujete pípnutie. Na displeji sa zobrazí „Lo“ a uzamknú sa všetky ovládacie prvky okrem tlačidla ON/OFF. Na odomknutie znova stlačte a podržte rovnaký symbol.

Čo znamená symbol „H“ na displeji?

„H“ označuje zvyškové teplo. Varná zóna je stále horúca a môže spôsobiť popáleniny. Nedotýkajte sa jej. Symbol zmizne, keď zóna vychladne na bezpečnú teplotu.

Prečo sa varná doska počas varenia automaticky vypne?

Varná doska má funkciu bezpečnostného vypnutia. Časy varenia sú obmedzené: 8 hodín pre úrovne 1-3, 4 hodiny pre úrovne 4-6 a 2 hodiny pre úrovne 7-9. Okrem toho, ak po zapnutí nie je detekovaná žiadna činnosť po dobu 1 minúty, varná doska sa automaticky vypne. Stlačením ON/OFF ju reštartujte.

Ako čistím keramickú sklokeramickú varnú dosku?

Používajte špeciálny čistič na keramické sklo a mäkkú handričku. Na odolné zvyšky použite škrabku na sklo pod ostrým uhlom. Nikdy nepoužívajte abrazívne špongie, agresívne čistiace prostriedky ani parné čističe. Po čistení utrite dosucha.

Čo mám robiť, ak sa na displeji zobrazí symbol „U“?

Symbol „U“ znamená, že riad nie je vhodný (nie je magnetický alebo je príliš malý) na indukciu. Skontrolujte, či je dno riadu magnetické a či jeho priemer zodpovedá zóne. Ak používate správny riad, nechajte ho vychladnúť a reštartujte varnú dosku.

Môžem používať všetky štyri varné zóny súčasne na maximálny výkon?

Nie, pri jednofázovom pripojení (230 V) varná doska automaticky znižuje výkon, aby nedošlo k preťaženiu. Maximálny celkový výkon je 7000 W, ale jednotlivé zóny môžu byť obmedzené. Informácie o rozdelení výkonu nájdete v príručke.

Ako nastavím časovač na varnej doske?

Stlačte tlačidlo časovača (3) a potom vyberte varnú zónu. Pomocou tlačidiel '+' a '-' nastavte požadovaný čas. Varná doska automaticky vypne zónu po uplynutí času.

Aké sú elektrické požiadavky na inštaláciu?

Varná doska vyžaduje napájanie 220-240 V ~ 50/60 Hz. Použite samostatný okruh s vhodným ističom. Sieťový kábel musí pripojiť kvalifikovaný elektrikár. Pre jednofázové pripojenie použite 3-žilový kábel (min. 4 mm² vodiče); pre trojfázové pripojenie použite 4-žilový kábel (min. 2,5 mm² vodiče).

Čo znamená chybový kód „E1“ alebo „E2“?

Chyba E1 alebo E2 indikuje nesprávne menovité napätie. Skontrolujte, či sieťové napätie zodpovedá údajom na štítku (220-240 V). Ak je napätie správne, ale chyba pretrváva, kontaktujte autorizované servisné stredisko.

NÁVOD NA OBSLUHU IDV2260 Concept

Indukčná doska vstavaná

a) Stupeň 1–2 je určen pro:

b) Stupeň 3–4 je určen pro:

c) Stupeň 5–6 je určen pro:

• Palačinky.

d) Stupeň 7–8 je určen pro:

• Vaření těstovin.

e) Stupeň 9 je určen pro:

Ďakujeme vám, že ste sa rozhodli kúpiť si výrobok značky Concept, a prajeme vám, aby ste boli s naším výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím si prosím pozorne preštuđujte celý návod na obsluhu a potom ho dobre odložte. Zabezpečte, aby všetci, ktorí budú tento výrobok používať, boli oboznámení s týmto návodom..

OBSAH

Pod'akovanie

Technické parametre

Dôležité upozornenia

Popis výrobku

Inštalácia spotrebiča

Riešenie problémov

Hlásenia porúch

Ochrana životného prostredia

TECHNICKÉ PARAMETRE
Napätie 220 – 240 ~ 50/60 Hz
Max. príkon 6400 W
Priemer a príkon l'avej prednej varnej zóny ø 160 mm, 1400 W
Priemer a príkon l'avej zadnej varnej zóny ø 180 mm, 1800 W
Priemer a príkon pravej zadnej varnej zóny ø 160 mm, 1400 W
Priemer a príkon pravej prednej varnej zóny ø 180 mm, 1800 W
Vonkajšie rozmery (š x h x v) 590 x 520 x 60 mm
Rozmery pre inštaláciu (š x h x v) 560 x 490 x 52 mm
Hmotnosť 10,2 kg
Hladina akustického výkonu ventilátora < 60 dB(A)

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

DÔLEŽITÉ UPOZORNENIA

Pri dodaní indukčnej dosky

• Ihned' po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k poškodeniu.
• POZOR! Njektoré rohy a hrany spotrebiča, ktoré budú po inštalácii zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránili poranęniu!
• Ak je prístroj poškodený, nezačnite ho používať. Co najskôr sa obrátte na dodávatela.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.
• Tento spotrebič musí byt inštalovaný v súlade s platnými predpismi a jeho použitie sa pripušta len v dobre vetranom priestore. Pred inštalovaním a použivaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

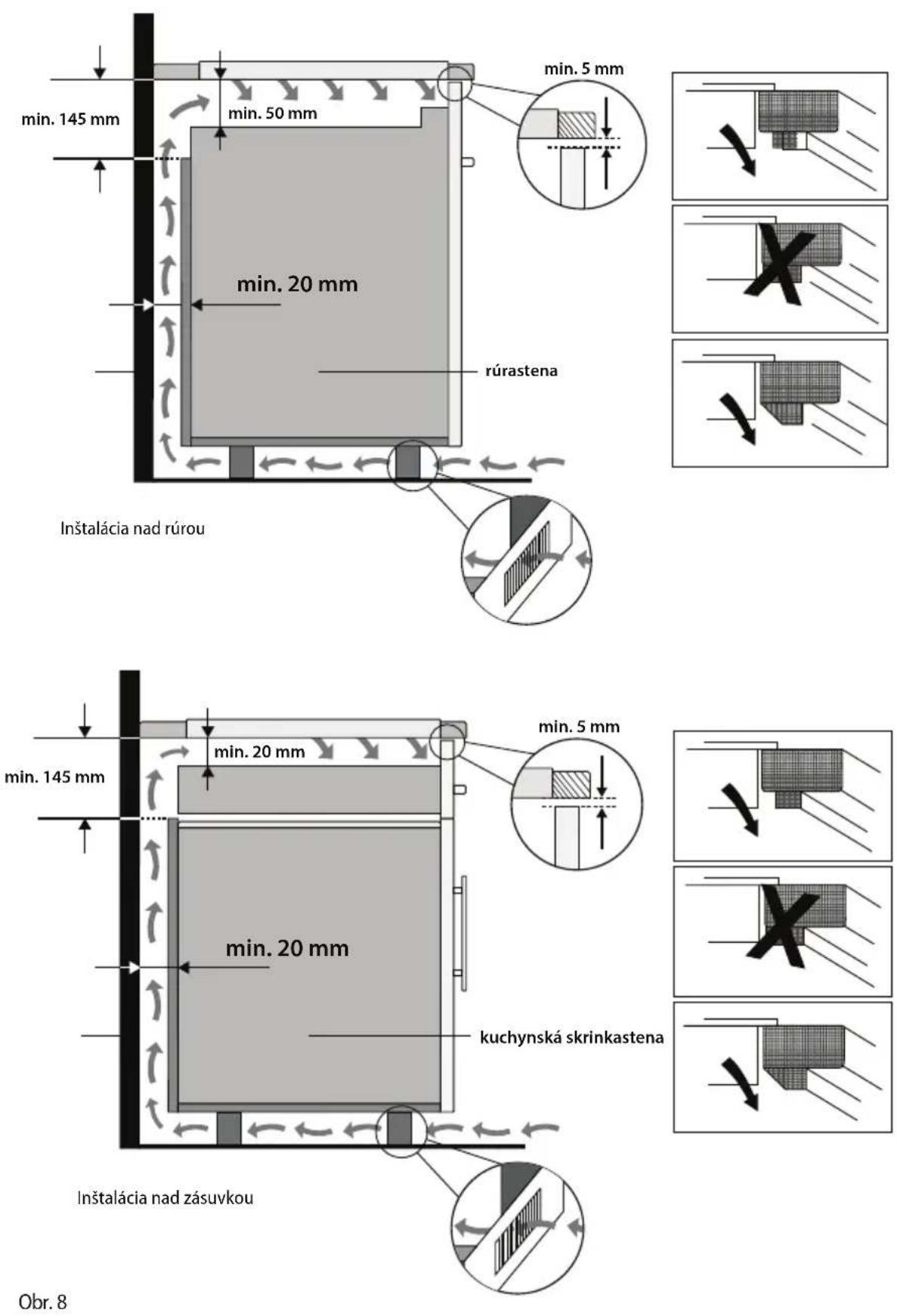

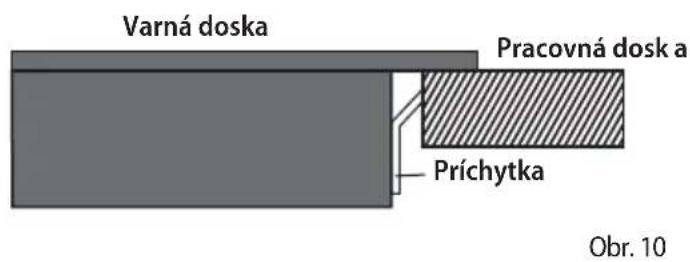

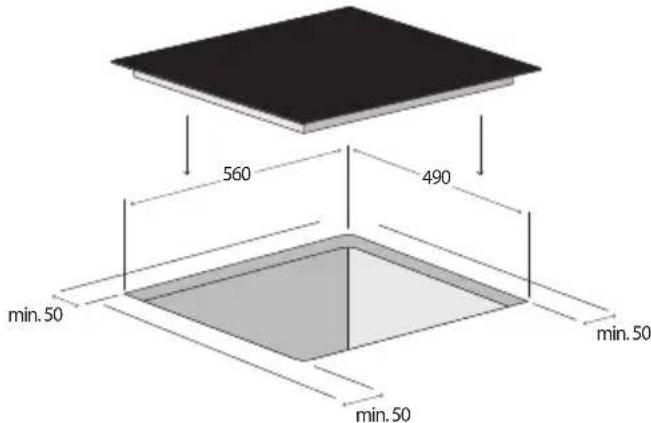

• Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.
• Tesnénie, ktoré je nalepené na okrajoch varnej dosky, zabraňuje zatekaniu kvapaliny pod varnú dosku.
• Nepoužívajte prístroj inak, než je uvedené v tomto návode.
• Pri instalacji musi byt spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdové istenie zódpovedá hodnotám na typovom štítku spotrebiča. Používajte iba prívod elektrického napätia s uzemnením.
• Tento spotrebič sa môže používať v domácnostiach a podobných priestoroch, ako sú:
• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
• Spotřebiče používané v polnohospodárstve.
• Spotrebiče používané hóstami v hoteloch, moteloch a iných oblastiach.
• Spotrebiče používané v podnikoch zaistujúcich noclah s raňajkami.
• Privodné káble iných elektrospotrebičov sa nesmů dotýkat horúcich varnych zón. Mohla by sa poškodit izolácia káblov, aj samotná varná doska.
• Nedotýkajte sá horúcich varných zón. Nebezpečenstvo popalenia!
• Ukazovatel' zvyškového tepla „H“ zobrazuje, že varné zóny sú stále horúce. K spotrebiču nepúštajte deti. Hrozí nebezpečenstvo popalenia.
• Nedotykajte sa horúceho povrchu počas použivania alebo tesne po použití spotrebica.
  • Nésiahajte na spotrebič vlhkými alebo mokrými rukami.
• Nepoužívajte spotrebič, ak príde do kontaktú s vodou.
• Ak' sa pod spotrebičom nachádza zásuvka, nesmú sa v nej uchovávať žiadne hliníkové fólie, zápalné alebo horľavé materiály (napr. spreje). Hrozí nebezpečenstvo požiaru alebo výbuchu!
• Nedovolte detom a nesvojprávným osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
  • Deti sa něsmů s prístrojom hrat.
• Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.
• Nedovolte, aby sa pristroj použival ako hracka.

- Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez príslušných skúseností a znalostí, ak sú pod dohládom alebo boli oboznámené s pokynmi o používaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.

• V prípade porúchy vypnite spotrébič a príslušný istič.

- Prívodný kábel népónárajte do vody ani do inej kvapaliny.

- Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.

- Poškodený spotrebič nežapínajte.

- Ak sa spotrebič nepouživa, dbajte na to, aby všetky jeho ovládacie prvky boli vypnuté.

- Népoužívajte varné nádoby s prehnutým dnom alebo s menším priemerom dna, než sa odporúča. Znížili by ste účinnost varenia.

- Ak sa medzi dnom nádoby a varnou zónou nachádza voda, môže vzniknút tlak pary a varná nádoba by mohla tlakom pary nadskočit do výsky. POZOR! Hrozí nebezpečenstvo poranenia!

- Dbajte na to, aby varné zóny a dná nádob boli suché.

- Nepouživajte riad s poškodeným smaltom. Na mieste poškodenia smaltu vzniká vysoká teplota, ktorá bodovo ohrieva varnú dosku. Hrozí poškodenie varnej dosky!

- Na spotrebiči nikdy nepoužívajte varné nádoby z plastu ani z hliníkovej fólie.

- Na spotrebič nepokladajte horľavé predmety. Hroží nebezpečenstvo pôžiaru!

- Na spotrebič nepokladajte žiadne kovové prédmety. Ak by došlo k nechcenému zapnutiu spotrebiča, tieto predmety by sa mohli velmi rýchlo zahriat a spôsobit popálenie!

- Nepoužívajte spotrebič ako pracovnú plochu ani ako odkladací priestor!

- Spotrebič údržujte v čistote. Zvyšky jedla by sa počas činnosti spotrebiča mohli vznitetit a spôsobit požiar!

- Pokrmy ako polievky, omáčky a nápoje sa počas varenia môžu zahriat velmi rýchlo a pretiect. Preto sa odporúca varit tieto pokrmy opatrne, zvolit pre ne správne nastavenie a počas varenia ich stále miešat.

- Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!

- Tuk a olej nikdy nezahrievajte bez dozoru. Prehriaty olej a tuk sa môže rýchlo vznietit. Hrozi nebezpečenstvo požiaru!

- Nepouživajte iné príslušenstvo, než ktoré odporúča výrobca.

- Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.

• Na čistenie nepoužívajte korozívne čistiace prostriedky. Pravidelnou údržbou a čistením predlžite životnosť spotrebiča.
• Čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

POZOR!

• Tento spotrebič spíňa smernicu o bezpečnosti a elektromagnetickej kompatibilite, napriek tomu by sa v dosahu spotrebiča nemali pôhybovat osoby s kardiostimulátorom. K' nesprávnemu fungovaniu by mohlo dôjst' aj u dalsích prístrojov, ako sú napr. načúvacie prístrojé.
• Ak je spotrebič zapnutý, nepribližujte k nemu magneticky citlivé predmety (kreditné karty, USB klúče, pevné disky a pod.).

Prípadné poruchy

• Spotrebič môže opravovat' a robit' v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byt spotrebič odpojený z elektrickej siete. Vypnite príslušný istič.
• Ak sa poškodí privodný kábel, obrátte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nemôže byť uznaná ako záručná.

POPIS VÝROBKU

1 L'avá zadná varná zóna (ø 210 mm)
2 L'avá predná varná zóna (ø 160 mm)
3 Pravá zadná varná zóna (ø 160 mm)
4 Pravá predná varná zóna (ø 210 mm)
5 Sklenená doska

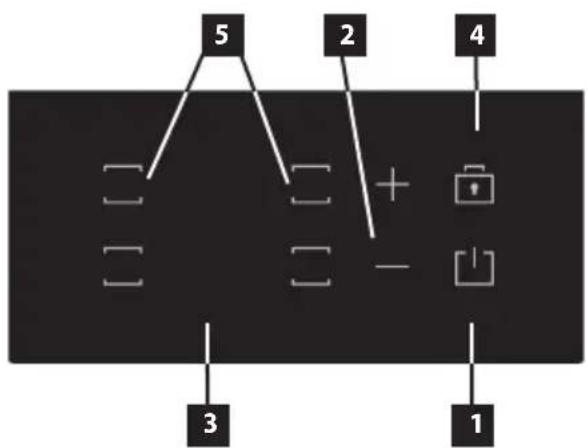

6 Ovládací panel

1 Tlačidlo aktivácie/deaktivácie detskej zámky
2 Tlačidlá nastavenia stupňa výkonu varnej zóny
3 Tlačidlo nastavenia časovača
4 Tlačidlo funkcie POWERBOOST
5 Tlačidlo zapnutia/vypnutia

VARENIE S INDUKCIOU

Čo znamená varenie s indukciou?

Varenie s indukciou je založené na úplne inom princípe než obvyklé spôsoby ohrevu. Teplo sa indukciou vytvára priamo vo varnej nádobe, pričom varná zóna zostáva studená. V porovnaní s inými metódami ohrevu má tento spôsob mnoho výhod:

Neohrieva sa sklokeramická doska, ale priamo varná nádoba. Nedochádza k veľkým tepelným stratám a účinnosť je tak vyššia než pri iných metódach ohrevu.

2. Úspora energie

Je dokázané, že pri varení s indukciou sa spotrebuje menej elektrickej energie než pri iných metódach varenia.

3. Kontrolovaný prívod tepla a vyššia bezpečnost'

Varná doska odovzdáva teplo alebo preruší jeho prívod hned' po nastavení výkonu. Len čo varnú nádobu vezmete z varnej dosky, ohrev sa preruší bez toho, aby ste varnú zónu vopred vypínali. Po ukončení varenia je na sklokeramickej doske iba zvyškové teplo vychádzajúce z varnej nádoby. Napriek tomu neodporúčame nechávať na doske žiadne predmety bez dozoru.

Poznámka:

Aby sa zamedzilo nechcenému ohrevu, napr. pri položení kovových nástrojov na varnú dosku, systém sa aktivuje až pri určitej veľkosti dna riadu.

TIPY NA VARENIE

Nastavenia výkonových stupňov, ktoré sú opísané nižšie, sú len príklady. Presné nastavenie výkonových stupňov pri varení závisí od niekolkých faktorov vrátane použitého riadu a množstva potravín, ktoré sa varí. S indukčnou doskou experimentujte a postupne zistíte, ktoré nastavenie výkonových stupňov vám vyhovuje najviac.

Príklady nastavenia výkonových stupňov:

a) Stupeň 1–2 je určený na:

• Udržiavanie kvapalín v miernom vare,
- Mierny a pomalý ohrev bez nebezpečenstva pripálenia,
- Rozpustenie masla, čokolády atd',
- Rozmrazovanie,
• Varenie malého množstva kvapaliny.

b) Stupeň 3–4 je určený na:

• Intenzívne varenie,
• Udržiavanie varu väčšieho množstva kvapaliny,
  • Dusenie pokrmov.

c) Stupeň 5–6 je určený na:

- Palacinky.

d) Stupeň 7–8 je určený na:

• Varenie cestovín.

e) Stupeň 9 je určený na:

• Prípravu pokrmov vyžadujúcu rýchly ohrev a vysokú teplotu (napr. bifteky, rezne, smaženie zemiakov a pod.),
• Privedenie vody alebo polievky k bodu varu,
• Rozohriatie pokrmov pred prepnutím na nižší stupeň.

RADY A TIPY NA ÚSPORU ENERGIE

Varenie indukciou využíva magnetické vlastnosti materiálu na generovanie tepla. Nádoby preto musia obsahovať železo. Na dne hrncov alebo panvíc vyhladajte symbol pre indukčné varenie (Obr. 1), prípadne priložením magnetu skontrolujte, či je nádoba magnetická (Obr. 2).

Ak nemáte možnost skontrolovať dná hrncov a panvíc magnetom:

1. Do nádoby, ktorú chcete skontrolovať, nalejte trochu vody.
2. Ak na ovládacom paneli u príslušnej varnej zóny nebliká symbol „U“ a voda v nádobe sa ohrieva, nádoba je vhodná na indukčné varenie.

Nádoby vyrobené z nasledujúcich materiálov nie sú vhodné na indukčné varenie:

• čistá nerezová ocel',
• hliník alebo med,
• bez magnetického podkladu,
• sklo, drevo, kamenina,
• porcelán, keramika atd'.

- Nepoužívajte varný riad s prehnutým dnom (Obr. 3), znižuje sa tým účinnosť a predlžuje čas varenia.

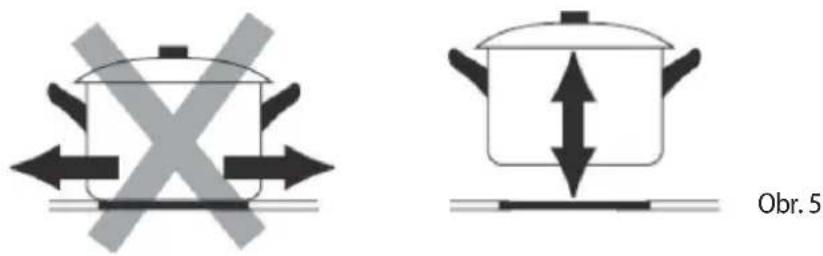

- Na každú varnú zónu používajte varnú nádobu vhodnej veľkosti. Priemer dna hrncov a panvíc by mal zodpovedat' veľkosti varnej zóny (Obr. 4).

• Na malé množstvo pokrmu použite malý hrniec. Velký a iba čiastočne naplnený hrniec vyžaduje veľa energie.
• Hrnce aj panvice zakrývajte vždy vhodnou pokrievkou. Pri varení bez pokrievky sa spotrebujete ovela viac energie.
• Varte pokrmy s malým množstvom vody alebo tuku. Ušetríte tak energiu. Pri varení zeleniny sa zachovajú vitamíny a minerálne látky.
• Na začiatku varenia nastavte varnú zónu na najvyšší stupeň výkonu a po zahriatí výkon varnej zóny znížte.

- Drsné dná hrncov a panvíc môžu poškriabať varnú dosku. Preto kontrolujte dná varných nádob. Hrnce a panvice, ktoré majú drsné dno, na varnej doske nepresúvajte, ale ich nadvihnite a premiestnite na iné miesto (Obr. 5). Zabránite tak poškriabaniu varnej dosky.

• Sol, cukor a zrná piesku (napr. od čistenia zeleniny) môžu varnú dosku poškriabať. Nepoužívajte varnú dosku ako pracovnú plochu alebo odkladací priestor!
• Cukor a pokrmy s vysokým obsahom cukru poškodzujú pri kontakte varnú dosku. Vykypené pokrmy tohto druhu ihneď odstráňte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a môže dôjst' k poraneniu!

- Nasledovné poškodenia neovplyvnia funkčnosť ani výkon varnej dosky.

Škvrny

Pripečené zvyšky cukru alebo pokrmov s vysokým obsahom cukru.

Sfarbenie

Kovovolesklé sfarbenie vzniká použitím nevhodných čistiacich prostriedkov alebo odretím dnom varných nádob.

Škrabance

Škrabance spôsobené zrnkami soli, cukru alebo piesku, prípadne drsným dnom nádob.

Opotrebenie dekoru

Opotrebenie spôsobené použitím nevhodných čistiacich prostriedkov.

• Na varnej doske sú vyznačené miesta – elektrické varné zóny – určené iba na varenie. Priemery varných zón sú odvodené od obvyklých rozmerov varných nádob.
• Vyhrievaná je iba plocha vo vnútri vyznačeného priemeru, ostatné plochy zostávajú relatívne chladné a môžu sa využiť ako odstavné plochy.
• Prehriatiu varnej zóny pod sklokeramickou doskou zamedzuje obmedzovač teploty.
• Svietiace symboly „H“ na pozíciách ukazovatelov príkonových stupňov signalizujú zvýšenú teplotu povrchu varnej zóny po vypnutí. Horúce varné miesto sa môže energeticky využit. Symbol zhasne po takom ochladení varného miesta, kedy už nehrozí nebezpečenstvo popálenia.
• Príkony varných zón sú regulované v rozsahu deviatich stupňov voliteľných dotykovými symbolmi s príslušnými ukazovatelmi na ovládacom paneli. Pri každom stlačení symbolu sa ozve pípnutie. Reakcia na stlačenie symbolov je 1 sekunda, počas tejto doby je nutné podržat' prst na príslušnom symbole.

POZOR!

• Dotykové ovládanie je aktivované priložením prsta na príslušný symbol na sklokeramickej doske. Ovládací panel preto udržuite v čistote a suchu.
• Senzory nereagujú na tmavé matné farby (nepoužívajte čierne rukavice). Nekladte nič na ovládací panel varnej dosky.
• Pozor na nežiaduce zapnutie spotrebiča, napr. domácimi zvieratami!
• Pri odpojení varnej dosky z elektrickej siete dôjde k vynulovaniu nastavených parametrov a k uzamknutiu ovládania varnej dosky.

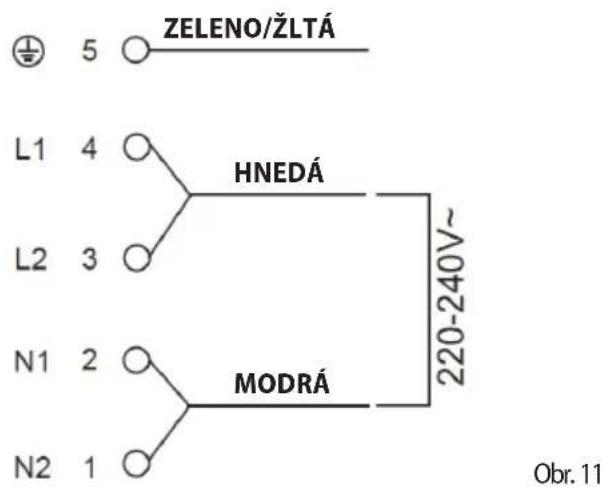

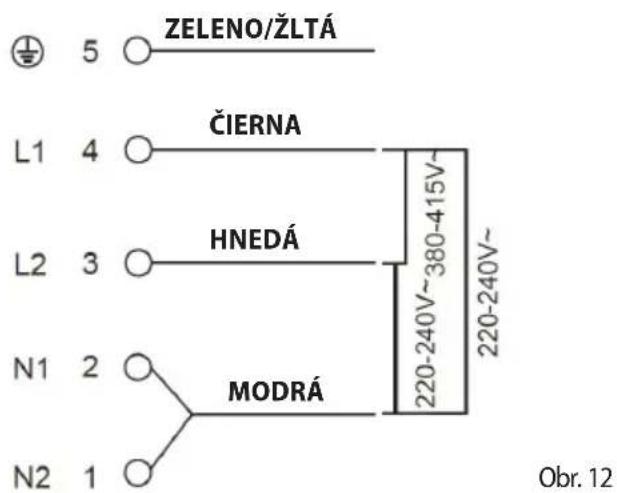

• Pri pripojení spotrebiča jednofázovo (pozri odsek Zapojenie svorkovnice spotrebiča) nie je možné využit' všetky varné zóny na maximálny výkon. Aby nedošlo k výkonovému preťaženiu príslušného ističa, spotrebič automaticky znižuje príkon jednotlivých varných zón.

Pred prvým použitím

Skôr, ako uvediete nový spotrebič do prevádzky, mali by ste ho utriet vlhkou handričkou.

Zapnutie varnej dosky

Stlačením symbolu ZAPNUTIE/VYPNUTIE (1) zapnite varnú dosku. Ak nevykonáte d'alšiu volbu do 1 minúty, dôjde k automatickému vypnutiu varnej dosky.

Zapnutie varnej zóny

1. Stlačením symbolu pre výber varnej zóny (5) ju aktivujete. Na displeji varných zón (3) bliká „0“ pri zvolenej varnej zóne.
2. Nastavte požadovaný výkonový stupeň opakovaným stlačením symbolu „+“ alebo „-“ (2) na hodnotu 1 až 9. Ak nevykonáte nastavenie výkonového stupňa do 5 sekúnd, vráti sa varná doska do režimu volby varnej zóny.

Pozn.: Pokial'na displeji (3) svieti údaj „U“, je priemer dna varnej nádoby príliš malý alebo je nádoba z nevhodného materiálu. Použite menšiu varnú zónu alebo varnú nádobu s väčším priemerom dna, príp. nádobu z iného materiálu.

Vypnutie varnej zóny

1. Stlačením symbolu pre výber varnej zóny (5) ju aktivujete (bliká číslica zvolenej zóny).
2. Opakovaným stlačením symbolu „-“ postupne nastavte výkonový stupeň na „0“ alebo súčasným stlačením oboch symbolov „+“ a „-“ varnú zónu vypnite.
3. Po vypnutí varnej zóny môže displej príslušnej zóny zobrazovať symbol „H“ (hot), ktorý upozorňuje na to, že je táto zóna horúca a že hrozi nebezpečenstvo popálenia. Toto zvyškové teplo sa môže využit.

Funkcia detskej zámky

Táto funkcia zabráni nechcenej prevádzke varnej dosky. Postupujte takto:

a) Uzamknutie

Stlačte a držte symbol pre aktiváciu/deaktiváciu detskej zámky (4) pokial sa neozve pípnutie. Na displeji (3) sa rozsvieti symbol „Lo“ (lock = zamknuté). Ovládací panel varnej dosky je uzamknutý okrem symbolu ZAPNUTIE/VYPNUTIE (1).

b) Odomknutie

Stlačte a držte symbol pre aktiváciu/deaktiváciu detskej zámky(4) pokial' sa neozve pípnutie. Symbol „Lo" zhasne.

Vypnutie varnej dosky

a) Ručné vypnutie

Stlačte symbol ZAPNUTIE/VYPNUTIE (1). Celá varná doska sa vypne a jej nastavenie bude vynulované. Po vypnutí varnej dosky budú displeje pri horúcich varných zónach zobrazovať symboly „H“ (hot). Nedotýkajte sa horúcich varných zón, hrozí nebezpečenstvo popálenia!

b) Automatické vypnutie

Ak vypnete všetky varné zóny, celá varná doska sa do 1 minúty automaticky vypne.

c) Bezpečnostné vypnutie

Doba varenia na jednotlivých varných zónach je z bezpečnostných dôvodov obmedzená na 8 hodín (pri nastavenom stupni výkonu 1 – 3), 4 hodiny (pri nastavenom stupni výkonu 4 – 6) alebo 2 hodiny (pri nastavenom stupni výkonu 7 – 9).

Po vypnutí varnej zóny sa na displeji zobrazí symbol „H“ (hot), ktorý signalizuje zvýšenú teplotu povrchu varnej zóny. Táto signalizácia obmedzuje možnosť popálenia pri vypnutej zóne. Horúce varné miesto sa môže energeticky využit.

TIPY NA VARENIE

Niektoré príklady nastavenia príkonových stupňov:

a) Stupeň 1 – 3 je určený

• na udržiavanie tekutín v miernom vare,
• na mierny a pomalý ohrev bez nebezpečenstva pripálenia,
• na rozpustenie masla, čokolády,
• na rozmrazovanie,
• na varenie malého množstva kvapaliny.

• na intenzívne varenie,
• na udržiavanie varu väčšieho množstva kvapaliny,
• na dusenie.

- na prípravu pokrmov vyžadujúcich rýchly ohrev a vysokú teplotu (bifteky, rezne, smaženie zemiakov a pod.),

- na rozohriatie pokrmov pred prepnutím na nižší stupeň.

TIPY NA ÚSPORU ENERGIE

• Rovné dno nádob

Používajte hrnce a panvice s hrubými, rovnými dnami. Nerovné dná predlžujú dobu varenia.

Na každú varnú zónu používajte správnu vel'kost' varnej nádoby. Priemer dna hrncov a panvíc by mal byt menší alebo by mal zodpovedať vel'kosti varnej zóny.

Pozn.: Nezabúdajte na to, že výrobcovia uvádzajú často horný priemer varných nádob, ktorý je spravidla váčší než priemer dna nádoby.

Na malé množstvo pokrmu používajte malý hrniec. Veľký a iba sčasti naplnený hrniec vyžaduje veľa energie.

• Zakrytie pokrievkou

Hrnce aj panvice zakrývajte vždy vhodnou pokrievkou. Pri varení bez pokrievky spotrebujete ovela viac energie.

• Varenie s malým množstvom vody

Varte pokrmy s malým množstvom vody. Ušetríte tak energiu. Pri varení zeleniny sa zachovajú vitamíny a minerálne látky.

- Prepnutie na nižší výkonový stupeň

Prepínajte včas na nižší výkonový stupeň.

ČISTENIE A ÚDRŽBA

Sklo varnej dosky sa mimo varných zón nezahrieva, także na týchto miestach by sa nemali pripáliť žiadne zvyšky pokrmov. S čistením varnej dosky tak nemusíte čakať až na jej úplné vychladnutie.

Na čistenie varnej dosky v žiadnom prípade nepoužívajte vysokotlakové ani parné čističe, môže dôjst'k poškodeniu!

• Varnú dosku čistite iba prostriedkom, ktorý je určený na sklokeramický povrch.
• V prípade väčších nečistôt naneste na varnú dosku čistiaci prostriedok odpudzujúci nečistoty, vdaka čomu sa povrch varnej dosky lahko vyčistí.
• Pri čistení používajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pri čistení v žiadnom prípade nepoužívajte drsné špongie, abrazívne prostriedky ani agresívne čistiace prostriedky (spreje na čistenie rúr na pečenie) ani odstraňovače škvín.
• Ovládací panel udržujte v čistote! Dbajte na to, aby ovládací panel bol vždy čistý a suchý.
• Zvyšky pokrmov a vody negatívne ovplyvňujú funkciu ovládacieho panela a ovládací panel nemusí byť plne funkčný.
• Varnú dosku vyčistite po každom varení, aby sa zvyšky pokrmov pri dálšom varení nepripiekli.
• Vlažnú varnu dosku čistite čistiacim prostriedkom a papierovým obrúskom. Potom varnu dosku otrite vlhkou handričkou a mäkkou handričkou ju vytriete do sucha.
• Ak by varná doska bola príliš horúca, mohli by sa na nej objaviť škvrny.
• Na varnej doske nikdy nenechávajte zvyšky čistiaceho prostriedku, ktoré by mohli zafarbit' sklo.
• Kovovolesklé sfarbenie spôsobí použitie nevhodných čistiacich prostriedkov alebo odretie dnom varných nádob.
• Toto sfarbenie sa odstraňuje veľmi tľažko. Na čistenie používajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Prípadné pripečené zvyšky pokrmov alebo vrstvu mastnoty odstráňte škrabkou na sklo.
• Varnú dosku čistite iba ostrím škrabky. Držiakom škrabky by ste mohli poškriabať povrch.
• POZOR! Škrabka je velmi ostrá! Hrozí nebezpečenstvo poranenia! Poškodené ostrie ihned'vymeňte.
• Po čistení škrabku zaistite a uložte mimo dosahu detí.

INŠTALÁCIA SPOTREBIČA

- Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.

- Zodpovednosť za inštaláciu prístroja má kupuiúci, nie výrobca.

- Výrobca nenesie žiadnu zodpovednosť za škody spôsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.

- Umiestnenie prístroja do vhodného nábytku zaistí ieho správne fungovanie.

- Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče, alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 7.

- Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám minimálne 120 °C. Materiály a použité lepidlá musia odolať teplu z prístrojov podľa normy ČSN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepit.

Obr. 7

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvím použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.

2. Požadované rozmery pre výrez v pracovnej doske s minimálnou hrúbkou 38 – 40 mm, ktorá musí byť z tepelne odolného materiálu, sú vyobrazené na Obr. 7.

3. Po bokoch varnej dosky nechajte minimálne 50 mm medzeru od okolitých predmetov a skriniek. Aj za varnou doskou nechaite minimálne 50 mm medzeru.

4. Nad varnú dosku odporúčame inštalovať odsávač pár. Minimálna vzdialenost' odsávača pár nad varnou doskou by mala byť 600 mm -- podľa typu odsávača.

5. Ak nad varnou doskou bude iba samostatná skrinka bez odsávača pár, minimálna vzdialenost' skrinky nad varnou doskou by mala byt 760 mm.

6. Z dôvodu účinnej cirkulácie vzduchu musí byť spotrebič umiestnený podľa rozmerov na Obr. 8 a skrinka musí byť konštruovaná tak, aby do jej spodnej časti mohlo prúdiť vzduch, odporúčame do spodného sokla umiestniť odvetrávaciu mriežku. Pod varnou doskou musí byť medzera minimálne 50 mm, zadnou stenou skrinky medzera minimálne 20 mm a pod pracovnou doskou musí byť odvetrávacia medzera min. 5mm, v ideálnom prípade, ak to konštrukcia skrinky umožňuje, aj viac (Obr. 8).

7. Ak je pod varnou doskou umiestnený spotrebič, musí byť medzi týmito spotrebičmi medzera aspoň 50 mm.

8. Ak je varná doska umiestnená nad kuchynskou zásuvkou, musí byt' medzi obsahom kuchynskej zásuvky a varnou doskou dodržaná minimálna vzdialenost' 50 mm.

9. Varnú dosku nasuňte na okraj pracovnej dosky a prívodný kábel prestrčte cez pracovnú dosku skrinky tak, aby po inštalácii bola prístupná jej svorkovnica.

10. Varnú dosku opatrne umiestnite do výrezu v pracovnej doske. Dbaite, aby sa nepricyikol prívodný kábel.

11. V spodnej časti sklokeramickej dosky je tesnenie proti zatekaniu kvapalín. Po umiestnení varnej dosky do výrezu v pracovnej doske by nemala byť medzera medzi hranou pracovnej dosky a varnou doskou menšia než 3 mm (Obr. 9).

12. V požadovanej polohe zaistite zospodu varnú dosku k pracovnej doske príchytkami (Obr. 10), ktoré sú súčastou balenia.

13. Prívodný kábel pripojte do svorkovnice a potom zapnite príslušný istič.

Obr. 8

Demontáž

Ak prístroj demontujete, treba dodržat' správne poradie úkonov:

1. Vypnite istič a odpojte prívodný kábel od svorkovnice.
2. Uvolnite upevňovacie príchytky.
3. Vyberte varnú dosku a opatrne vytiahnite prívodný kábel.

Pripojenie do elektrickej siete

• Spotrebič môže pripojit'iba kvalifikovaný odborník!
• Ak je spotrebič pripojený priamo do elektrickej siete, musí byť istený ističom, ktorý zodpovedá prúdovému isteniu na typovom štítku spotrebiča.
• Overte, či pripojené napätie a prúdové istenie zodpovedá výkonovým hodnotám na typovom štítku spotrebiča. Hlavne pri jednofázovom pripojení (230 V) by mohlo dôjst k preťaženiu inštalovaného elektrického obvodu.
• V prípade pripojenia varnej dosky do elektrickej siete jednofázovo (pozri Zapojenie svorkovnice spotrebiča) nemožno využiť všetky varné zóny na maximálny výkon. Varná doska automaticky znižuje príkon jednotlivých varných zón, aby nedošlo k výkonovému preťaženiu príslušného ističa.
• Na pripojenie do elektrickej siete odporúčame použit samostatne istený elektrický obvod.
• Používajte iba rozvody elektrického napätia s ochranným vodičom PE.
• Nepoužívajte rozbočovacie zásuvky, konektory ani predlžovacie káble. Mohli by spôsobit požiar z prehriatia.
• Svorkovnica prívodného kábla alebo príslušný istič spotrebiča musia byť vol’ne prístupné aj po inštalácii.
• Elektrickú bezpečnosť spotrebiča možno garantovať iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávného ochranného spojenia.
• Prívodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi častami spotrebiča a nebol deformovaný a nadmerne ohýbaný.
• V prípade odpojenia varnej dosky od elektrickej siete dôjde k vynulovaniu všetkých nastavených parametrov a k uzamknutiu ovládania varnej dosky.

• Varná doska je už z výroby opatrená prívodným káblom. Ak by bola z dôvodu poškodenia prívodného kábla nutná jeho výmena, na Obr. 11 alebo na Obr. 12 je vyobrazené zapojenie svorkovnice.
• Prívodný kábel treba nahradiť káblom rovnakého typu s príslušným prierezom vodičov.
• Po pripojení nového prívodného kábla do svorkovnice kábel zaistite proti vytrhnutiu zo svorkovnice.
• Pri inštalácii spotrebiča do výrezu v pracovnej doske a následnému pripojeniu do elektrickej siete postupujte rovnakým spôsobom, ako je opísané vyššie.

Jednofázové zapojenie svorkovnice varnej dosky 3-žilovým prívodným káblom (230 V)

Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 4 mm ^2 .

Dvojfázové zapojenie svorkovnice varnej dosky 4-žilovým prívodným káblom (400 V)

Na pripojenie použite kábel, ktorý bude mat minimálny prierez vodičov 2,5 mm ^2 .

RIEŠENIE PROBLÉMOV

Popis poruchy Možná	príčina Riešenie
Pri zapnutí varnej dosky zareaguje istenie domácej elektroinštalácie	Prúdové zaťaženie je pre domácu elektroinštaláciu príliš vysoké.	Skontrolujte, či príkon všetkých zapnutých spotrebičov neprekračuje maximálne zaťaženie domácej elektroinštalácie. Overte, či pripojené a prúdové istenie zodpovedá výkonovým hodnotám na typovom štítku spotrebiča.
Po stlačení tlačidla na zapnutie/vypnutie varnej dosky sa varná doska zapne, ale displej pri jednotlivých varných zónach nefunguje	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika ovládania	Nutná výmena elektroniky ovládania. Obrátte sa na autorizovaný servis.
Po nastavení výkonového stupňa varnej zóny varná zóna nehreje	Prehriatie varnej zóny	Teplota varnej zóny je príliš vysoká. Skontrolujte, či funguje ochladzovací ventilátor, ktorý je umiestnený v spodnej časti varnej dosky. Ak je ventilátor funkčný, obrátte sa na servis.
	Nefunkčný ochladzovací ventilátor	Nutná výmena ochladzovacieho ventilátora. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
Varná zóna hreje, ale displej nefunguje	Nefunkčná elektronika ovládania alebo elektronika napájania	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Počas varenia sa varná doska vypne	Došlo k neúmyselnému stlačeniu tlačidla na zapnutie/vypnutie	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Po postavení varnej nádoby na varnú zónu displej príslušnej varnej zóny ukazuje symbol „U“ (varná zóna nehreje)	Použitý riad nie je vhodný na indukčné varenie	Overte, či použitý riad je vhodný na indukčné varenie - priložením magnetu k dna riadu.
	Menší priemer dna nádoby než je varná zóna	Skontrolujte, či dno nádoby nemá menší priemer než varná zóna.
	Prehriatie nádoby	Nádobu nechajte vychladnút. Potom položte nádobu na varnú zónu a pokračujte vo varení. Ak aj po ďalšom zapnutí a vypnutí varnej zóny pri varnej zóne stále svieti na displeji symbol „U“, varnú dosku úplne vypnite, 20 sekúnd počkajte a dosku znova zapnite.
	Nefunkčná hlavná elektronika	Nutná výmena hlavnej elektroniky. Obrátte sa na autorizovaný servis.
Praskliny alebo trhliny na sklokeramickej doske	Na varnú dosku padla varná nádoba, ktorá poškodila sklokeramickú varnú dosku	Varnú dosku ihneď vypnite stlačením tlačidla na zapnutie/vypnutie, alebo príslušným ističom, varnú dosku odpojte od elektrickej siete. Obrátte sa na autorizovaný servis.

Prevádzkové zvuky spotrebiča

Technológia indukčného ohrevu je založená na určitých vlastnostiach kovových materiálov, keď sa ocitnú pod vplyvom vysokofrekvenčného vlnenia. Za určitých okolností sa tieto vibrácie môžu prejaviť slabými zvukmi, ktoré nesignalizujú poruchu. Sú to napr.:

Hlboké bručanie ako pri transformátore	Tento zvuk sa objavuje pri varení na vysokom stupni výkonu. Jeho príčinou je veľké množstvo energie, ktoré sa prenáša z varnej dosky na varnú nádobu. Tento zvuk zmizne alebo zoslabne, ak varnú zónu prepnete na nižší výkon.
Pískanie	Tento zvuk sa objavuje väčšinou pri prázdnej varnej nádobe. Zmizne, ked’do nádoby nalejete vodu alebo do nej vložíte potraviny.
Vysoké pískavé tóny	Tieto zvuky sa objavujú hlavne pri varných nádobách, ktoré sa skladajú z viacerých vrstiev rôznych materiálov, pri maximálnom výhrevnom výkone. Tento efekt nemá vplyv na výsledok varenia. Toto pískanie zmizne alebo zoslabne, ak sa zníži výkon.
Praskanie	Tento zvuk sa objavuje pri varných nádobách, ktoré sa skladajú z niekolkých vrstiev rôznych materiálov. Zvuk vyvolávajú vibrácie na spojovacích plochách rôznych vrstiev. Tento zvuk závisí od varnej nádoby. Môže sa meniť podľa množstva a druhu potravín, ktoré sa v nádobe varia.
Zvuk ventilátora	Pre správny chod elektroniky je nevyhnutné, aby fungovala pri trvale kontrolovanej teplote. Preto je varná doska vybavená ventilátorom, ktorý sa podľa nameranej teploty môže nastaviť na rôzne stupne výkonu. Ventilátor môže byť v činnosti aj po vypnutí varnej dosky, ak je nameraná teplota stále príliš vysoká.

HLÁSENIA PORÚCH

Kód Popis poruchy Možná príčina
E1 Nesprávne menovité napätie		Skontrolujte, či sietové napätie zodpovedá výkonovým hodnotám na typovom štítku.
E2 Nesprávne menovité napätie
E3	Príliš vysoká teplota snímača teploty varnej dosky	Skontrolujte typ použitej varnej nádoby. Počkajte, až teplota varnej zóny klesne. Stlačte tlačidlo ON/OFF na reštartovanie varnej dosky.
E4 Príliš	vysoká teplota snímača teploty varnej dosky
E5 Teplota varnej zóny je príliš vysoká „Počkajte, až teplota varnej zóny klesne. Stlačte tlačidlo ON/OFF na reštartovanie varnej dosky.
E6 Teplota varnej zóny je príliš vysoká
F3/F6 Porucha snímača teploty varnej dosky		Nutná výmena snímača teploty. Obrátte sa na autorizovaný servis.
F4/F7 Porucha snímača teploty varnej dosky		Nutná výmena snímača teploty. Obrátte sa na autorizovaný servis.
F5/F8 Porucha snímača teploty varnej dosky		Nutná výmena snímača teploty. Obrátte sa na autorizovaný servis.
F9/FA Porucha snímača teploty varnej zóny		Nutná výmena napájacej elektroniky. Obrátte sa na autorizovaný servis.
FC/FD Porucha snímača teploty varnej zóny		Nutná výmena napájacej elektroniky. Obrátte sa na autorizovaný servis.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatuľu od prístroja môžete dat do zberu triedeného odpadu.
• Plastové vrecúška z polyetylénu (PE) odovzdajte do zberu na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento spotrebič je označený podľa európskej smernice 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale udáva, že tento výrobok nepatří do domáceho odpadu Treba ho odovzdať na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite negativnym dôsledkom na životné prostredie a ľudské zdravie. Likvidácia musí byť vykonaná v súlade s predpismi na likvidáciu odpadu. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpili.

concept

Podziękowanie

Názov Ulica PSČ Mesto Telefón E-mail

CONCEPT	Hurbanova	911 01 Trenčín [phone] [e-mail]
Slovensko s.r.o.	1563/23

Polska
