Typ produktu	Vstavaná elektrická rúra
Značka	Concept
Model	ETV8260DS
Zdroj energie	Elektrický
Napájanie	220-240 V, 50 Hz
Objem rúry	71 litrov
Rozmery (V x Š x H)	595 x 595 x 568 mm
Hmotnosť	Približne 38 kg
Funkcie	Konvenčné, Gril, Ventilátor, Rozmrazovanie, Svetlo
Rozsah teplôt	50°C - 250°C
Čistenie	Smaltovaný vnútorný priestor, ľahko čistiteľné povrchy
Bezpečnostné funkcie	Detská poistka, Chladné dvierka, Automatické vypnutie
Typ ovládania	Otočné gombíky a elektronický časovač
Trieda energetickej účinnosti	A+
Dostupnosť náhradných dielov	Dostupné v autorizovaných servisných strediskách
Jazyky návodu	CS, EN, LV, PL, SK (a ďalšie na požiadanie)
Index opraviteľnosti	Vysoký (skóre opraviteľnosti dostupné na požiadanie)

Často kladené otázky - ETV8260DS Concept

Ako predhriať rúru?

Vyberte požadovanú funkciu pomocou gombíka funkcií a nastavte teplotu gombíkom teploty. Počkajte, kým kontrolka zhasne, čo znamená, že rúra dosiahla nastavenú teplotu.

Ako používať funkciu grilu?

Otočte gombík funkcií na symbol grilu. Umiestnite jedlo na hornú mriežku. Použite grilovací plech na zachytávanie šťavy. Sledujte čas varenia, aby ste predišli spáleniu.

Aká je maximálna teplota?

Maximálna teplota je 250°C. Pri prevádzke na vysokých teplotách buďte opatrní.

Ako čistiť rúru?

Nechajte rúru úplne vychladnúť. Vnútorný priestor utrite vlhkou handričkou a jemným čistiacim prostriedkom. Vyhnite sa abrazívnym čistiacim prostriedkom. Sklo dvierok je možné čistiť čističom na sklo. Smaltovaný vnútorný priestor sa ľahko čistí.

Môžem v rúre použiť hliníkovú fóliu?

Áno, ale vyhnite sa zakrytiu celého dna rúry alebo blokovaniu cirkulácie vzduchu. Používajte iba fóliu vhodnú do rúry a udržujte ju mimo vyhrievacích prvkov.

Ako nastaviť časovač?

Otočte gombík časovača na požadovaný čas. Rúra sa automaticky vypne, keď časovač dosiahne nulu. Zaznie akustický signál.

Čo robiť, ak rúra nehreje?

Skontrolujte, či je rúra správne pripojená k napájaniu a či nedošlo k vypnutiu ističa. Uistite sa, že gombíky funkcií a teploty sú správne nastavené. Ak problém pretrváva, kontaktujte autorizované servisné stredisko.

Môžem si sám vymeniť svetlo v rúre?

Áno, ale až po odpojení rúry od napájania. Použite náhradnú žiarovku s rovnakými špecifikáciami (zvyčajne 25W, odolná voči 300°C). Postupujte podľa pokynov v návode.

Ako aktivovať detskú poistku?

Stlačte a podržte tlačidlo detskej poistky na 3 sekundy, kým sa nerozsvieti indikátor. Na deaktiváciu postup zopakujte. Detská poistka zabraňuje náhodnému spusteniu funkcií rúry.

Kde nájdem sériové číslo?

Sériové číslo sa nachádza na štítku s parametrami, zvyčajne na boku alebo na zadnej strane rúry. Nájdete ho aj v prvých stranách používateľskej príručky.

NÁVOD NA OBSLUHU ETV8260DS Concept

Elektrická multifunkčná rúra vstavaná

Ďakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s naším výrobkom spokojní po celú dobu jeho používania.

Pred prvým použitím si pozorne preštuđujte celý návod na obsluhu a potom si ho uschovajte. Zaistite, aby aj ostatné osoby, ktoré budú s výrobkom manipulovať, boli oboznámené s týmto návodom.

OBSAH

Technické parametre

Dôležité upozornenie

Kondenzácia vody

Opis výrobku

Jednotlivé funkcie pečenia

Tipy na pečenie

Návod na obsluhu

Základné funkcie spotrebiča

Pokročilé funkcie spotrebiča

Mäkké zatváranie dverí (Soft closing doors)

Správne umiestnenie roštu alebo plechu do spotrebiča

Použitie grilovacej ihly

Použitie pizza kameňa

Teleskopické výsuvy

Čistenie a údržba

Inštalácia spotrebiča

Servis

Ochrana životného prostredia

Technické parametre
Napätie 220–240 V ~ 50Hz
Max. príkon 2 900 W
Príkon horného výhrevného telesa 900 W
Príkon dolného výhrevného telesa 1 000 W
Príkon kruhového telesa 1 800 W
Príkon grilovacieho telesa 1 300 W
Rozsah nastavenia teploty 0–250°C

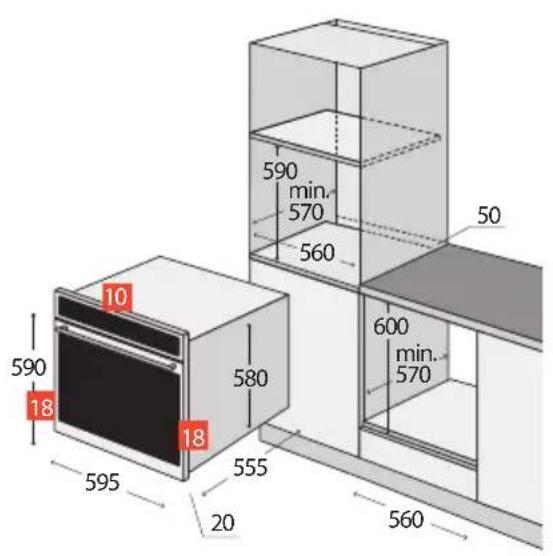

Rozmery pre inštaláciu (š x h x v) 560 x 570 x 595 mm
Vonkajšie rozmery (š x h x v) 595 x 565 x 595 mm
Vnútorné rozmery (š x h x v) 480 x 430 x 330 mm
Vnútorný objem 72 l
Hmotnosť 32 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predchádzajúceho upozornenia.

DÔLEŽITÉ UPOZORNENIE

Pri dodaní elektrickej rúry

• Ihned' po dodaní skontrolujte obal a spotrebič, či nedošlo počas pre-pravy k poškodeniu.
• POZÓR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácii skryté, môžu byť ostré! Dbajte na opatrnosť, aby ste zabránili poraneniu!
• Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Čo najskôr sa obrátte na dodávatel'a.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál uchovajte mimo dosahu detí alebo riadne zlikvidujte.

- Tento spotrebič musí byť inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšťa len v dobre vetranom priestore. Pred inštalovaním a používaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

• Nepoužívajte spotrebič inak, než je opísané v tomto návode.
• Tento spotrebič môže byť používaný v domácnostiach a podobných priestoroch, ako sú:
• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
• Spotrebiče používané v polnohospodárstve.
• Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.
• Spotrebiče používané v podnikoch zabezpečujúcich nocľah s raňajkami.

- Nepoužívajte spotrebič, ak ste bosí.

- Nesiahajte na spotrebič vlhkými alebo mokrými rukami.

- Do vnútorného priestoru spotrebiča nevkladajte nadmerne velké potraviny alebo kovové predmety. Mohli by spôsobit požiar.

- Vo vnútornom priestore spotrebiča nič neskladujte.

- Nesadajte a nestúpajte na otvorené dvierka spotrebiča.

- Nedovol'te detom a nesvojprávnym osobám so spotrebičom manipulovat, používajte ho mimo ich dosahu.

- Deti sa nesmú hrat so spotrebičom.

- Nedovol'te, aby bol spotrebič používaný ako hračka.

• Tento spotrebič môže byť používaný detmi vo veku od 8 rokov a staršími a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnostami alebo bez potrebných skúseností a znalostí, ak sú pod dohl'adom alebo boli oboznámené s pokynmi na použitie spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
• POZOR! Pri otváraní dvierok sa môže uvol'nit' veľké množstvo pary alebo môže vystreknút šťava. Dbajte na zvýšenú opatrnost'. Nebezpečenstvo oparenia!
• Nedotýkajte sa horúcich povrchov a vykurovacích telies počas použitia alebo krátko po použití spotrebiča.
• V prípade poruchy vypnite spotrebič a vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.
• Neponárajte prívodný kábel alebo zástrčku do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj prívodný kábel z dôvodu poškodenia.
• Nezapínajte poškodený spotrebič.
• Nepoužívajte spotrebič, ak sú dvierka alebo tesnenie dvierok poškodené. Nechajte ich opravit v autorizovanom servise.
• Nepoužívajte iné príslušenstvo, než ktoré je odporúčané výrobcom.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované, prípadne má iné defekty.
• Čistenie a údržbu vykonávanú používatelom nesmú vykonávať deti, ak nie sú staršie ako 8 rokov a pod dozorom.

POZOR!

Spotrebič otvárajte iba krátkodobo na vloženie alebo vybratie pokrmov, aby nedošlo k zraneniu, napríklad zakopnutiu. Deti by sa mohli do spotrebiča zatvorit (nebezpečenstvo udusenia) alebo byť vystavené inému nebezpečenstvu.

Kondenzácia vody

Pri pečení pokrmov s väčším obsahom vody, dávajte pozor pri otváraní dvierok spotrebiča. Dochádza k stretu horúceho vzduchu so studeným a na dvierkach môže skondenzovať para, ktorá sa premení na vodu a následne môže stekať do spodnej časti spotrebiča. Tento jav obmedzíte menej častým otváraním dvierok spotrebiča. Prípadnú skondenzovanú vodu je potrebné utriet handričkou alebo papierovou utierkou, aby nedošlo k poškodeniu nábytku pod spotrebičom.

Prípadné poruchy

• Spotrebič môže opravovať a zásahy v čnom vykonávať len kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený od elektrickej siete. Vypnite istič alebo vytiahnite zástrčku zo zásuvky elektrického napätia.
• Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy netahajte za prívodný kábel, ale uchopte zástrčku a tahom ju vypojte.

Ak pokyny výrobcu nedodržíte, nemôže byť prípadná oprava uzna- ná ako záručná.

OPIS VÝROBKU

1 Gombík funkcií pečenia
2 Tlačidlo vypnutie a zapnutie spotrebiča
3 Tlačidlo časovača a detského zámku
4 Tlačidlo nastavenie koncového času pečenia
5 Tlačidlo pre rýchle predhriatie
6 Tlačidlo pre nastavenie času
7 Tlačidlo pre nastavenie teploty
8 Zapnutie / vypnutie osvetlenia
9 Tlačidlo Start / Pause
10 Gombík teploty

3 5 9 12-30:8886:40.00" 1 1 4 8

Jednotlivé funkcie pečenia

Symbol Opis funkcie
	Svetlo:Umožňuje používatelovi sledovať priebeh pečenia bez nutnosti otvorenia dverí.Svetlo je aktivované pri vol’be akejkol’vek funkcie (okrem funkcie ECO).
	Rozmrazovanie:Cirkulácia vzduchu umožňuje rýchlejšie rozmrazovanie jedla. Ide o šetrný, ale rýchly spôsob rozmrazovania potravín.Vzduch s izbovou teplotou sa vháňa do vnútorného priestoru spotrebiča.Pozn.: Táto funkcia je vhodná na rozmrazovanie pokrmov alebo polotovarov pred finálnou prípravou.
	Spodný ohrev:Spodné výhrevné teleso umiestnené v spodnej časti spotrebiča poskytuje koncentrovanejší rozvod tepla po spotrebiči.Teplota je prednastavená na 60 °C.Teplotu je možné nastaviť v rozsahu od 60 do 120 °C (s krokom 5 °C).Pozn.: Táto funkcia je vhodná pre pomalé pečenie pokrmov, ako je dusené mäso, pečivo, pizza, kde je dôležité mať chrumkavý základ.
	Spodný a horný ohrev:Pre konvenčné pečenie je zapnuté zároveň spodné aj horné teleso.Teplota je prednastavená na 220 °C.Teplotu je možné nastaviť v rozsahu od 50 do 250 °C (s krokom 5 °C).Horný a spodný ohrev s ventilátorom:Kombinácia horného a spodného vykurovacieho telesa spolu s ventilátorom umožňuje rovnomernejšie pečenie.Táto funkcia pečenia ušetrí 30 – 40 % energie.Pokrmy sú z vonkajšej strany zľahka opečené, ale vnútri stále vláčne.Teplota je prednastavená na 220 °C.Teplotu je možné nastavit’ v rozsahu od 50 do 250 °C (s krokom 5 °C).Pozn.: Táto funkcia je vhodná na grilovanie alebo pečenie veľkých kusov mäsa pri vysokej teplote.
	ECO funkcia:Energeticky úsporné pečenie.Pri zvolení tejto funkcie sa na displeji zobrazí symbol E.Pozn.: Táto funkcia je špeciálne určená pre určitý typ pečenie, kedy sa pokrm pečie pri nižšej teplote, ale po dlhšiu dobu, než tomu je u použitie funkcie horného a spodného ohrevu spolu s ventilátorom.
----	Gril ohrev:Grilovacie výhrevné teleso sa zapína a vypína podľa potreby na udržiavanie teploty vo vnútri spotrebiča.Teplota je prednastavená na 210 °C.Teplotu je možné nastavit’ v rozsahu od 180 do 240 °C (s krokom 30 °C).
----	Gril ohrev a horný ohrev:Horné a grilovacie vykurovacie teleso sú zapnuté zároveň.Teplota je prednastavená na 210 °C.Teplotu je možné nastavit’ v rozsahu od 180 do 240 °C (s krokom 30 °C).
	Gril ohrev s ventilátorom a horný ohrev:Pri tejto funkcii sa využíva horné a grilovacie vykurovacie teleso spolu s ventilátorom.Teplota je prednastavená na 210 °C.Teplotu je možné nastavit’ v rozsahu od 180 do 240 °C (s krokom 30 °C).
	Kruhový ohrev s ventilátorom:Kruhové výhrevné teleso spolu s ventilátorom zlepšuje cirkuláciu vzduchu vnútri spotrebiča a vytvára rovnomerný rozvod tepla po spotrebiči.Teplota je prednastavená na 180 °C.Teplotu je možné nastavit’ v rozsahu od 50 do 240 °C (s krokom 5 °C).
	Pizza program:Tento program je vhodný na pečenie pizze.Teplota je nastavitelná od 50 °C do 250 °C.V rámci programu je aktivovaný spodný ohrev v kombinácii s kruhovým ohrevom.
	Kysnutie cesta:Poskytuje optimálne podmienky na kysnutie cesta.Teplotu možno nastavit’ v rozmedzí od 30 °C do 45 °C.Pre túto funkciu nie je možné nastavit’ rýchle predhrievanie.

TIPY NA PEČENIE

• Presnú hodnotu teplôt je vhodné pre každý druh jedla a spôsob pečenia vyskúšat.
• Dvierka spotrebiča v priebehu pečenia otvárajte čo najmenej. Narušil by sa tým tepelný režim pečenia, predlžila by sa doba pečenia a pokrm by sa mohol pripalovať.
• Marinované mäso a mäso bez kostí sa pečie rýchlejšie než neupravené. Prepečenie mäsa je možné skontrolovať stlačením mäsa (napr. vidličkou). Ak nepúšťa šťavu, je dobre upečené.
• Ak je mäso prešpikované alebo pokryté slaninou, nesmie byt pečené pri vysokej teplote, aby nedochádzalo k prskaniu šťavy.
• Pri pečení vel'kých kusov mäsa dochádza k vyparovaniu tekutín a ich kondenzovaniu na dvierkach spotrebiča. Tento stav je prirodzený a nevzniká žiadne nebezpečenstvo pri používaní spotrebiča. Dvierka spotrebiča a pril'ahlý priestor spotrebiča po ukončení pečenia utrite do sucha.
• Pečivo sa zväčší až po 2/3 doby pečenia. Čas pečenia závisí od druhu použitej náplne (ovocie, marmeláda).
• Šlahané cestá by nemali obsahovat' privela vody, predlžuje to čas pečenia.
• Nekladte nádoby priamo na dno spotrebiča, pretože by zabránili šíreniu tepla a mohli by tým spôsobit poškodenie smaltu z dôvodu prehriatia.
• Pri pečení na viacerých plechoch naraz nemusia byt súčasne vsunuté pokrmy hotové v rovnakom čase.
• Plechy na pečenie a pekáče nie sú určené na dlhodobé skladovanie potravín (dlhšie ako 48 hodín). Na dlhšie skladovanie pokrm premiestnite do vhodnej nádoby.
• Pri pečení bez ventilátora odporúčame predhrievať spotrebič po dobu asi 10 – 15 minút. Dvierka spotrebiča počas pečenia zbytočne neotvárajte.
• Pred grilovaním predhrejte gril na 5 minút (kým nie je teleso grilu červené). Grilovací rošt s pokrmom umiestnite čo najbližšie k telesu grilu. Plech s troškou vody umiestnite pod rošt na zachytenie odkvapkáva-júcej šťavy. Pomocou grilovania môžete vytvorit na upečenom mäse hnedý a chrumkavý povrch.

POZOR!

Pri používaní grilu sa môžu prístupné časti spotrebiča nadmerne ohriat. Zabráňte detom v prístupe k horú-cim častiam spotrebiča.

- Pri pečení s ventilátorom nie je nutné spotrebič predhrievať, s výnimkou pečenia pokrmov s vel'mi krát-kou dobou pečenia alebo pri pečení pokrmov s vel'kým obsahom vody (napr. ovocné koláče), aby nedošlo ku kondenzácii vodných pár. V spotrebiči je možné pripravovať rôzne pokrmy s blízkou teplotou pečenia spoločne na dvoch plechoch zároveň, aj keď doba pečenia je rozdielna. Vôňa a chuť pokrmov sa vzájomne neovplyvnia. Pri vkladaní alebo vyberaní pokrmov zo spotrebiča nedochádza k vel'kým stratám tepla. Teplota sa rýchlo vyrovná prostredníctvom ventilátora. Teploty pečenia sú nižšie ako teploty používané pri klasickom režime pečenia (o 20 – 30 °C pre pečivo a o 30 – 40 °C pre mäso), doba pečenia je dlhšia (cca o 5 – 10 minút). Pri pečení drobného pečiva na dvoch plechoch zároveň odporúčame vymenit’ vzájomnú výšku oboch plechov po 2/3 doby pečenia, prípadne vybrať viac upečený plech skôr.

- Pri rozmrazovaní položte zmrazené potraviny do obalu na misku, umiestnite do stredu spotrebiča na rošt a zapnite spotrebiča v režime Rozmrazovanie. Dvierka spotrebiča musia byť zatvorené.

- Gril ohrev s ventilátorom a horný ohrev nie je nutné spotrebič predhrievať. Grilujeme so zatvorenými dvierkami. Pri tomto spôsobe grilovania nastavujeme termostat podľa potreby v rozmedzí od 50 do 200 °C. Vzdialenost medzi pokrmom a vykurovacím telesom grilu musí byť úmerná požadovaným výsledkom:

- menšia vzdialenost' pre hnedý povrch a krvavé vnútro,

- väčšia vzdialenost' pre dokonalé prepečenie pokrmu.

Na zachytenie odkvapkávajúcej šťavy umiestnite pod pokrm plech s malým množstvom vody.

NÁVOD NA OBSLUHU

Pred prvým použitím

Predtým, ako uvediete nový spotrebič do prevádzky, mali by ste ho z hygienických dôvodov utriet aj vo vnútri vlhkou handričkou. Všetky odnímatelné časti umyte v teplej vode s prídavkom saponátu alebo v umývačke riadu.

Potom uvedte spotrebič do prevádzky bez vložených potravín s maximálnou nastavenou teplotou (250 °C) na dobu 30 minút. Nastavenie teploty a doby ohrevu nájdete v odseku Základné funkcie spotrebiča (str. 25). Je možné, že spotrebič bude počas tejto doby vydávať mierny zápach a dym, ktorý po krátkej dobe zmizne. Počas tohto procesu miestnosť dobre vetrajte.

Po vychladnutí spotrebiča umyte všetky hladké povrchy a dvere vodou so saponátom a osušte. Potom nain- štalujte bočné rošty (pozri Príslušenstvo).

Nastavenie denného času

Zmena nastavenia denného času

Ak čas nie je nastavený, spotrebič nebude fungovať, aj ked’je pripojený k napájaniu.

Základné funkcie spotrebiča

1. Umiestnite plech s pokrmom do zvolenej výšky.
2. Otáčaním gombíka (1) vyberte požadovanú funkciu pečenia.
3. Otáčaním gombíka (10) nastavíte požadovanú teplotu.
4. Stlačením tlačidla Start/Pause (10) potvrdte začiatok pečenia.
5. Stlačením tlačidla vypnutia a zapnutia spotrebiča (2) môžete zvolený program kedykol'vek ukončit' počas pečenia.

Poznámka:

Pre túto základnú funkciu nie je nutné mať nastavený denný čas.

POKROČILÉ FUNKCIE SPOTREBIČA

Pokročilé funkcie rozširujú možnosti pečenia a ponúkajú tak komfortnejšie používanie spotrebiča.

Rýchle predhrievanie

1. Túto funkciu aktivujete stlačením tlačidla rýchleho predhrievania (5).
2. Rýchle predhrievanie nemožno nastaviť v kombinácii s programom Rozmrazovanie a Kysnutie cesta. Ak zvolíte jeden z týchto dvoch programov, ozve sa pípnutie.

Funkcia Štart/Pause/Zrušit'

1. Po výbere funkcie pečenia pomocou gombíka (1) a nastavenia požadovanej teploty na pečenie pomocou gombíka (10) stlačte tlačidlo (9) pre začiatok pečenia.
2. Pečenie prerušite stlačením tlačidla Start/Pause (9) raz.
3. Pečenie zrušíte stlačením tlačidla Start/Pause (9) dvakrát.

Rozsvietenie svetla v spotrebiči

Stlačením tlačidla zapnutia/vypnutia osvetlenia (8) zapnete alebo vypnete svetlo vnútri spotrebiča.

Funkcia oneskorený začiatok pečenia

Ak chcete nastavit túto funkciu, musí byt nastavený denný čas. Ak chcete nastavit funkciu oneskoreného štartu pečenia, postupujte takto:

1. Stlačte tlačidlo nastavenia koncového času pečenia (4).
2. Otočte gombíkom (10) pre nastavenie koncového času pečenia.
3. Najprv nastavte gombíkom (k2) hodnotu hodín. Potom potvrd'te tlačidlom pre nastavenie koncového času pečenia (4).
4. Následne gombíkom (10) nastavte minúty koncového času pečenia a nakoniec potvrdte (4).
5. Teraz nastavte dobu samotného pečenia. Stlačte tlačidlo nastavenia časovača (3) a gombíkom 10) nastavte zvolený čas pečenia.

Príklad:

Ak plánovaný koniec pečenia nastavíte o desat hodín a trvanie samotného pečenia nastavíte na jednu hodinu, spotrebiče automaticky začnú program po deviatich hodinách od nastavenia času.

Funkcia pripomenutia

Vdaka funkcii Minútka môžete nastaviť požadovaný čas pripomenutia. Ked' nastavíte zvolený čas, začne sa odpočítavať a na konci sa ozve pripomenutie v podobe pípnutia.

1. Po dokončení odpočtu nastaveného času sa ozve desat' pípnutí.
2. Pri nastavovaní funkcie pripomenutia môžete túto funkciu zrušit stlačením tlačidla (3).
3. Ak chcete zrušit nastavený čas funkcie pripomenutia, stlačte tlačidlo (3) dvakrát.

Funkcia detský zámok

1. Ak chcete spotrebič uzamknút, stlačte tlačidlo (3) na 3 sekundy.
2. Po tejto dobe sa ozve zvukový signál a na displeji sa zobrazí ikona, ktorá označuje uzamknutie spotrebiča.
3. Ak chcete spotrebič odomknút, stlačte tlačidlo (3) na 3 sekundy.
4. Po tejto dobe sa ozve zvukový signál a na displeji sa prestane zobrazovať ikona .

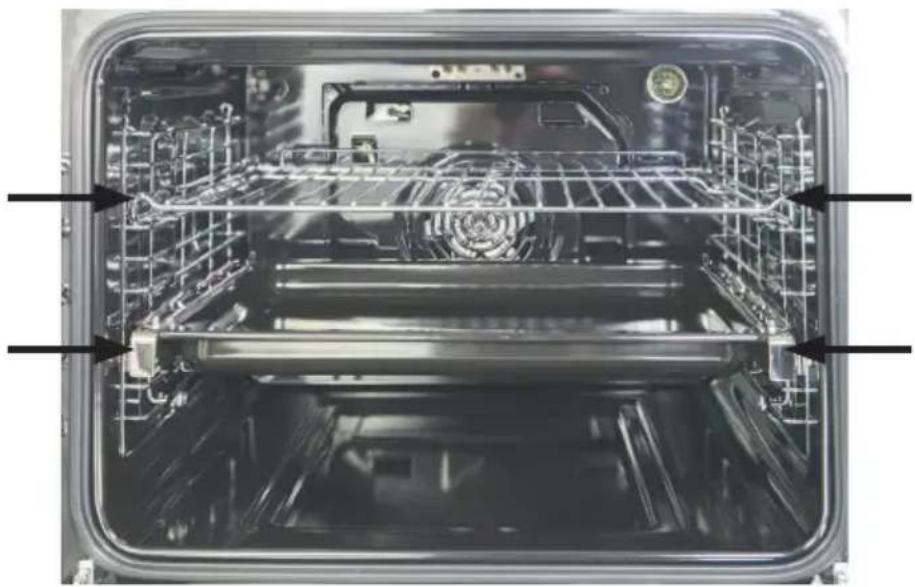

Správne umiestnenie roštu alebo plechu do spotrebiča

Rošt alebo plech musí byť správne umiestnený (v rovnakej výške) v bočných roštoch.

Teleskopické výsuvy umožňujú vysunutie pečúcich plechov, a tým ulahčujú prístup pri vkladaní a vyberaní plechov na pečenie alebo pri kontrole pokrmov počas pečenia (Obr. 1).

POZOR!

Počas prevádzky spotrebiča sa teleskopické výsuvy ohrejú na vysokú teplotu. Nebezpečenstvo popálenia! Pri vkladaní nasadte plechy na pečenie na výstupky na koncoch teleskopických výsuvov.

Pri vkladaní alebo vyberaní plechov z teleskopických výsuvov dbajte na opatrnost, aby nedošlo ku skíznutiu plechov z výsuvov. Teleskopické výsuvy je možné použit' vo všetkých zásuvných výškach. Ak chcete zmenit' výšku teleskopických výsuvov, postupujte takto:

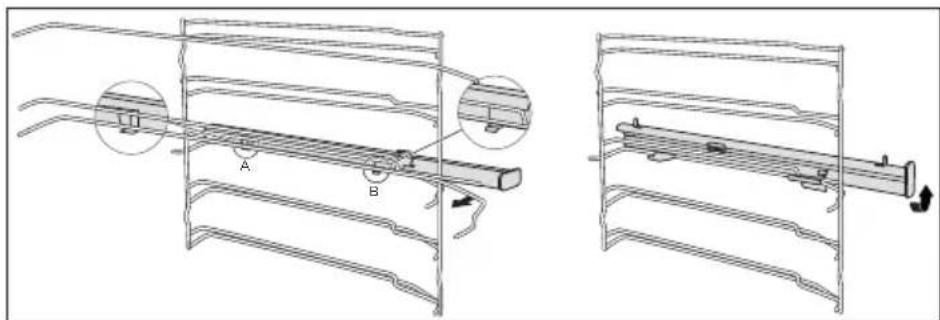

1. Vyberte plechy na pečenie a rošt z vnútra spotrebiča.
2. Silou nadvihnite jeden koniec teleskopického výsuvu obr. 1
3. Vytiahnite teleskopické výsuvy von z bočných mriežok, smerom dozad

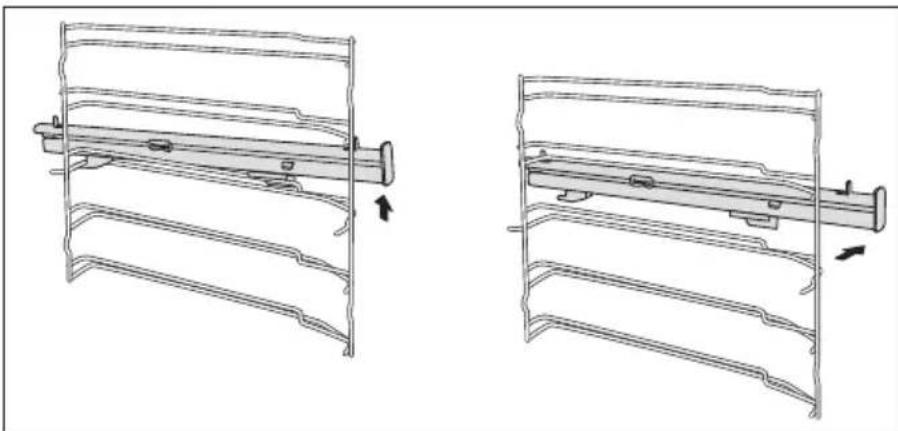

1. Položte body A a B teleskopických výsuvov vodorovne na vonkajšej drôt bočnej mriežky obr. 2
2. Otáčajte výsuvo proti smeru hodinových ručičiek (pre ľavú stranu) a po smere hodinových ručičiek (pre pravú stranu) o 90°
3. Zatlačte, aby bod C zapadol na spodnej drôt a bod D sa vzoprel o hornú drôt obr. 3

Ventilátor je umiestnený na hornej stene spotrebiča a vytvára cirkuláciu chladného vzduchu vo vnútri nábytku. Ventilátor sa zapína automaticky so zapnutím spotrebiča. Ak je program pečenia dokončený alebo prerušený, ochladzovací ventilátor je stále aktívny dovtedy, kým teplota spotrebiča neklesne pod bezpečnú hranic

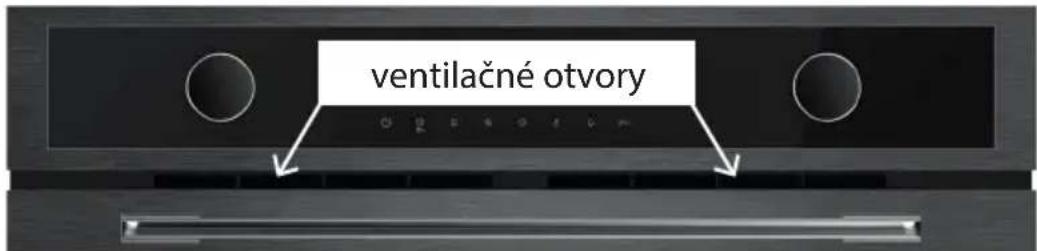

ventilačné otvory

ČISTENIE A ÚDRŽBA

Aby ste zachovali pekný vzhľad a spolahlivosť spotrebiča, dbajte na jeho čistotu. Moderná konštrukcia spotrebiča zjednodušuje údržbu na minimum. Časti spotrebiča, ktoré prichádzajú do styku s potravinami, je potrebné pravidelne čistiť.

• Pred údržbou a čistením vypojte prívodný kábel zo zásuvky elektrického napätia alebo vypnite istič elektrickej zásuvky spotrebiča.
• Počkajte, až vnútro spotrebiča nebude horúce, ale bude mať vlažnú teplotu – čistenie ide lepšie ako v studenom stave.
• Vonkajší povrch spotrebiča čistite vlhkou handričkou, jemnou kefkou alebo jemnou špongiou a potom utrite do sucha.
• Dno a strop spotrebiča môžete utriet vlhkou handričkou, mäkkou kefkou alebo špongiou. Pri silnom znečistení použite teplú vodu s neagresívnym saponátom.
• Nepoužívajte na čistenie skiel dvierok spotrebiča hrubé abrazívne čistiace prostriedky ani ostré kovové škrabky, pretože môžu poškriabať povrch alebo môže dôjst k rozbitiu skla.
• Nenechávajte nikdy agresívne alebo kyslé látky (citrónová šťava, ocot) na smaltovaných, lakovaných alebo nerezových častiach.
• Na čistenie spotrebiča nepoužívajte parný čistič!
• Plechy na pečenie je možné umývať v umývačke riadu.

Čistenie Aqua Clean

Na jednoduchšie a efektívnejšie čistenie môžete využiť pomocnú silu vlhkosti z odparenej vody.

1. Na hlboký plech na pečenie nalejte 400 ml vody
2. Zapnite program pečenia Spodný a horný ohrev na 90°C
3. Nechajte program bežat 30 minút
4. Po ukončení procesu čistenia otvorte dvierka rúry, vnútro vytrite hubkou alebo utierkou a potom umyte teplou vodou s dodatkom prípravku na umývanie riadu

Pozor! Na čistenie a údržbu sklenených čelných strán nepoužívajte čistiace prostriedky obsahujúce brúsne látky.

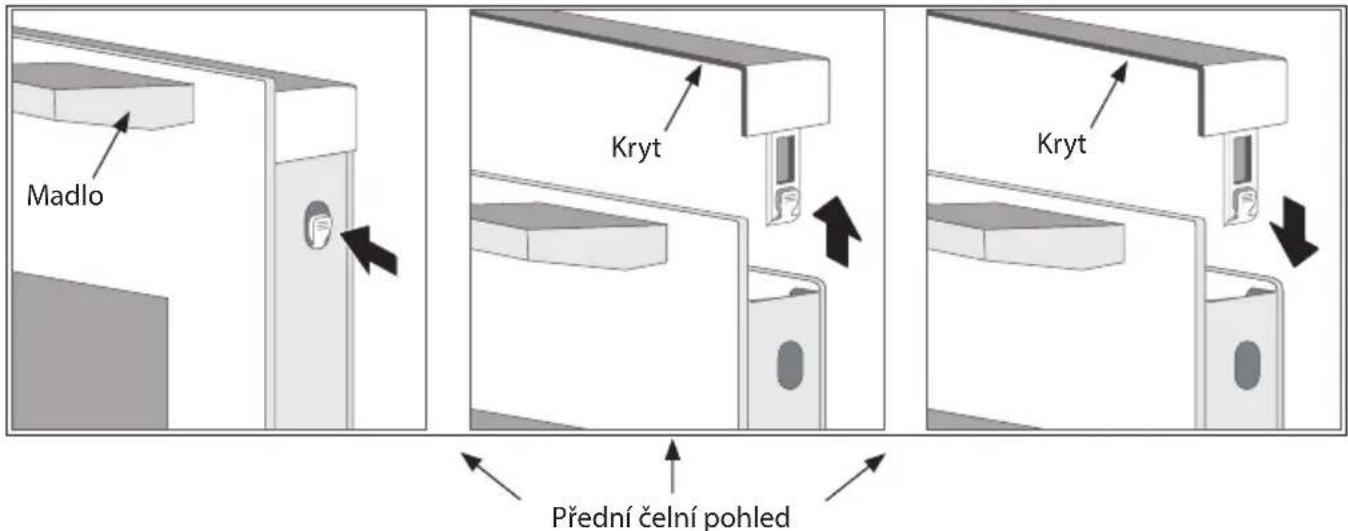

Čistenie skiel

Ak budete potrebovať vyčistiť sklá v dvierkach, postupujte podľa nasledovných inštrukcií:

1. Otvorte dvierka rúry do maximálnej možnej polohy.
2. Stlačte pravú a l'avú stranu krytu na „tlačidlách“ a vyberte kryt smerom von.
3. Pri vybratí, pridvihnite a následne vytiahnite sklo smerom k sobe. Pokial'zdvihnete sklo príliš vysoko, môže dôjst' k prasknutiu niektoré plastové časti horného plastového krytu.
4. Po očistení vložte skla spät opačným spôsobom, než akým prebehlo vybratie.
5. Sklá musí byť správne umiestnená do výrezov v hornom plastovom kryte.

Pri čistení dajte pozor na zatváranie dverí. Pánty sú prispôsobené hmotnosti všetkých 3 skiel. V prípade, že vyberiete jedno alebo obe sklá, dôjde k zníženiu hmotnosti a po pustení dverí môže dôjst' k nechcenému zatvoreniu dverí, a tým aj k možnému poškodeniu dverí alebo skiel.

Poznámka:

1. Na čistenie skiel používajte jemnú špongiu a saponát odstraňujúci mastnotu, nakoniec sklo opláchnite pod tečúcou vodou. Sklá nikdy neumývajte v umývačke na riad!
2. Prostredné sklo má v rohoch pri pántoch gumené podložky. Pri vyberaní dbajte na to, aby nedošlo k ich strate. Tieto gumené podložky zabraňujú nepríjemným vibráciám (rezonancii) pri zapnutej funkcii pečenia s ventilátorom.

INŠTALÁCIA SPOTREBIČA

- Nedvíhajte spotrebič za držadlo dvierok!

- Na poruchy spôsobené nesprávnou inštaláciou sa nevztahuje záruka.

- Zodpovednosť za inštaláciu spotrebiča má kupujúci, nie výrobca.

- Výrobca nenesie akúkol'vek zodpovednosť za škody spôsobené na osobách, zvieratách a veciach v dôsledku nesprávnej inštalácie.

- Umiestnenie spotrebiča do vhodného nábytku zaistí jeho správnu funkciu.

- Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 6.

- Spotrebič môže byť umiestnený pod kuchynskou linkou aj v stojatej skrinke (Obr. 6).

- Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám najmenej 120 °C. Materiály a použité lepidlá musia odolávať otepleniu spotrebiča zodpovedajúce norme STN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepiť.

- Všetky ochranné kryty musia byť umiestnené pevne na svojom mieste tak, aby ich nebolo možné odstrániť bez špeciálneho náradia.

- Zadná doska kuchynskej linky musí byť odstránená, aby bola zaistená vhodná cirkulácia vzduchu okolo spotrebiča.

- Ak je nad spotrebičom umiestnená varná doska, musí byt medzi týmito dvoma spotrebičmi medzera aspoň 50 mm.

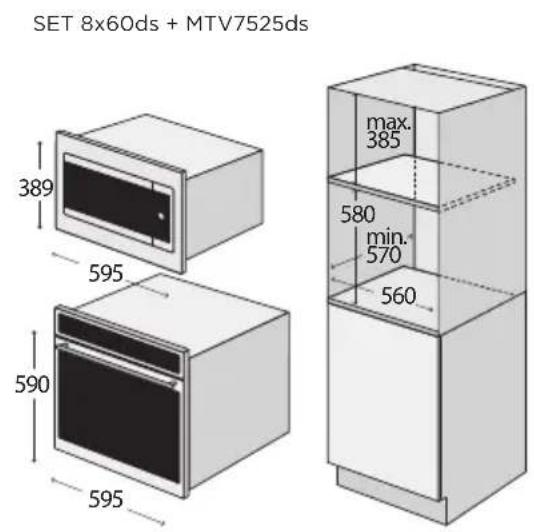

590 min. 570 560 10 590 580 600 min. 570 18 18 595 555 20 560

SET 8x60ds + MTV7525ds 389 595 590 595 max. 385 580 min. 570 560

Obr. 6

Pripojenie do elektrickej siete

• Overte, či pripájané napätie a prúdová ochrana zodpovedajú hodnotám uvedeným na typovom štítku spotrebiča. Odporúčame použit samostatný zásuvkový obvod s ističom 16 A.
• Používajte iba zásuvky elektrického napätia s uzemnením.
• Nepoužívajte rozbočovacie zásuvky, konektory a predlžovacie káble. Mohli by spôsobit nebezpečenstvo z prehriatja.
  • Zástrčka prívodného kábla spotrebiča musí byť voľne prístupná ai po jej inštalácii.
  • Zmeny pripojenia môže vykonávať iba kvalifikovaný odborník.
• Elektrická bezpečnost spotrebiča môže byt garantovaná iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednosť za poškodenie osôb alebo vecí v dôsledku chýbajúceho alebo zlého ochranného spojenia.
• Prívodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi častami spotrebiča a aby nebol deformovaný a nadmerne ohýbaný.

Pri inštalácii spotrebiča dodržiavajte nasledujúci postup:

1. Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery skrinky na vstavanie sú na Obr. 6. Z dôvodu účinnej cirkulácie vzduchu musí byt spotrebič umiestnený podľa rozmerov na obrázkoch a skrinka musí byt skonštruovaná tak, aby do jej spodnej časti mohol prúdiť vzduch. Za zadnou stenou spotrebiča vo vstavanom stave musí byt medzera minimálne 50 mm.
3. Spotrebič zasuňte na kraj skrinky a prestrčte prívodný kábel cez zadnú stenu skrinky tak, aby bola po inštalácii prístupná jeho zástrčka.
4. Opatrne zasuňte spotrebič do skrinky na zvolené miesto. Dbajte, aby nedošlo k priškripnutiu prívodného kábla.
5. Upevnite spotrebič ku skrinke zaskrutkovaním 2 skrutiek do otvorov v prednej stene rámu spotrebiča. Otvory sú viditelné po otvorení dvierok.
6. Pripojte prívodný kábel do zásuvky elektrického napätia.

Demontáž

V prípade, že spotrebič demontujete, je dôležité dodržať správne poradie úkonov:

1. Najskôr odpojte prívodný kábel od elektrickej siete (vytiahnite zástrčku alebo vypnite istič).
2. Uvolnite upevňovacie skrutky.
3. Vysuňte spotrebič a pritom opatrne vytiahnite prívodný kábel.

SERVIS

Výmena žiarovky

Na osvetlenie vnútorného priestoru spotrebiča je použitá halogénová žiarovka s vysokou tepelnou odolnostou (25–40 W/220–240 V, T300 °C).

Pri výmene žiarovky postupujte takto:

1. Odpojte spotrebič od napájacej siete alebo vypnite príslušný istič.
2. Odskrutkujte sklenený kryt proti smeru hodinových ručičiek podľa Obr. 7 a nahradťe žiarovku za žiarovku rovnakého typu a parametrov.
3. Pri montovaní novej žiarovky držte žiarovku v handričke alebo papierovej utierke.
4. Naskrutkujte spät' sklenený kryt.

Tento spotrebič je označený v súlade s Európskou smernicou 2012/19/EÚ o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jeho obale znamená, že tento výrobok nepatrí do komunálneho odpadu. Je ho nutné odviest na zberné miesto na recykláciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku pomôžete zabrániť negativnym dôsledkom na životné prostredie a ľudské zdravie, ktoré by inak boli spôsobené nevhodnou likvidáciou tohto výrobku. Likvidácia musí byť vykonaná v súlade s predpismi na nakladanie s odpadmi. Podrobnejšie informácie o recyklácii tohto výrobku zistíte na príslušnom miestnom úrade, v zberných surovinách alebo v obchode, kde ste výrobok zakúpili.

PODZIĘKOWANIE

Názov Ulica PSČ Mesto Telefón E-mail

CONCEPTSlovensko s.r.o.

Hurbanova1563/23

911 01 Trenčín [phone] [e-mail]

Polska
