NÁVOD NA OBSLUHU PACB12HP WHIRLPOOL

Pred použitím spotrebiča si pozorne prečítajte všetky pokyny. Pri používaní spotrebiča vždy dodržiavajte pokyny, aby sa znížilo riziko požiaru, zásahu elektrickým prúdom a zranenia osób.

Túto príručku si odložte. Ak spotrebič odovzdáte inej osobe, odovzdajte jej so spotrebičom aj príručku.

Tieto pokyny sú k dispozícii aj na internetovej stránke: www.whirlpool.eu.

- Inštaláciu a servis/opravy musí vykonávať kvalifikovaný technik podľa pokynov výrobcu a za dodržania miestnych bezpečnostných predpisov. Neopravujte ani nevymieňajte žiadnu časť spotrebiča, pokial’ to nie je napísané v pokynoch pre používateľa.

- Nedotýkajte sa elektrickej zástrčky, ističa a núdzového tlačidla mokrými rukami.

- Do otvorov na prívod/výstup vzduchu na interiérovej alebo vonkajšej jednotke nevsúvajte prsty ani žiadne cudzie predmety.

- Nikdy nezakrývajte prívodné ani výstupné otvory interiérovej ani vonkajšej jednotky.

- Fyzicky alebo mentálne postihnuté osoby, deti a osoby bez akejkol'vek skúsenosti s

obsluhou výrobku smú spotrebič používať, iba ak boli poučené o jeho obsluhe osobou zodpovednou za ich bezpečnosť a opateru. Spotrebič nie je určený, aby ho používali postihnuté osoby a malé deti bez dozoru.

- Nenechávajte deti bez dozoru, aby ste si boli istí, že sa so spotrebičom nebudú hrat (vrátane dialkového ovládača).

- Tento spotrebič smú používať deti vo veku od 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo rozumovými schopnosťami, ako aj osoby, ktoré nemajú skúsenosti alebo poznatky o používaní spotrebiča, pokial’ sú pod dozorom alebo boli poučené o bezpečnom spôsobe používania spotrebiča a chápu nebezpečenstvo pri jeho používaní. Deti sa so spotrebičom nesmú hrat. Deti nesmú spotrebič čistiť, pokial’ sú bez dozoru.

OCHRANNÉ OPATRENIA PRE KLIMATIZAČNÉ ZARIADENIE

Prísne dodržiavajte nižšie uvedené pokyny:

• Dlhodobé a priame vystavenie prúdu studeného vzduchu môže byť zdraviu škodlivé. Odporúča sa nastavit’ lopatky tak, aby studený vzduch neprúdil priamo na osoby, ale do celej miestnosti.
• Pri prvom výskyte poruchy spotrebič vypnite stlačením vypínača na dialkovom ovládači a potom ho odpojte od elektrického napájania.

• Klimatizačné zariadenie vždy vypnite najprv pomocou dial'kového ovládača. Na jeho vypnutie nepoužívajte prerušovač elektrického obvodu ani nevyťahujte zástrčku z elektrickej siete.

• Spotrebič nezapínajte a nevypínajte často, mohlo by sa tým pokazit.

• Na vonkajšiu jednotku nekladte žiadne predmety.
• Ak klimatizačné zariadenie nebudete dlho používať, alebo počas búrky/blýskania, odpojte ho od elektrického napájania.
• Tento spotrebič obsahuje plyny obsahujúce fluór, ktoré podporujú skleníkový efekt a na ktoré sa vztahuje Protokol podpísaný v Kyoto. Chladiaci plyn je hermeticky uzavretý v systéme. Chladiaci plyn: Potenciál globálneho oteplenia pre (GWP) pre R410a je 2087.5.

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Tento spotrebič je vyrobený z recyklovateľných alebo znovu použitelných materiálov. Jeho likvidácia sa musí robit v súlade s miestnymi predpismi pre likvidáciu odpadov. Pred jeho likvidáciou sa uistite, že ste odrezali napájací elektrický kábel, aby sa spotrebič nedal znovu použit.
• Podrobnejšie informácie o manipulácii s týmto produktom a o jeho recyklácii získate po kontakte lokálnych orgánov, ktoré sa zaoberajú separovaným zberom odpadu alebo v obchode, kde ste si spotrebič kúpili.

LIKVIDÁCIA OBALU

- Obal sa dá na 100 % recyklovať, ako to potvrdzuje symbol recyklácie. Rôzne časti obalu sa nesmú vyhadzovať volne, ale musia sa likvidovať podľa miestnych predpisov.

LIKVIDÁCIA SPOTREBIČA

- Zabezpečením správnej likvidácie tohto výrobku pomôžete predchádzať potenciálnym negatívnym dopadom na životné prostredie a zdravie ľudí.

- Symbol na výrobku alebo v dokumentoch pripojených k výrobku naznačuje, že s týmto spotrebičom sa nesmie zaobchádzať ako s komunálnym odpadom, ale musí sa odovzdat’ v zbernom stredisku, kde sa ukladajú a recyklujú elektrické a elektronické spotrebiče.

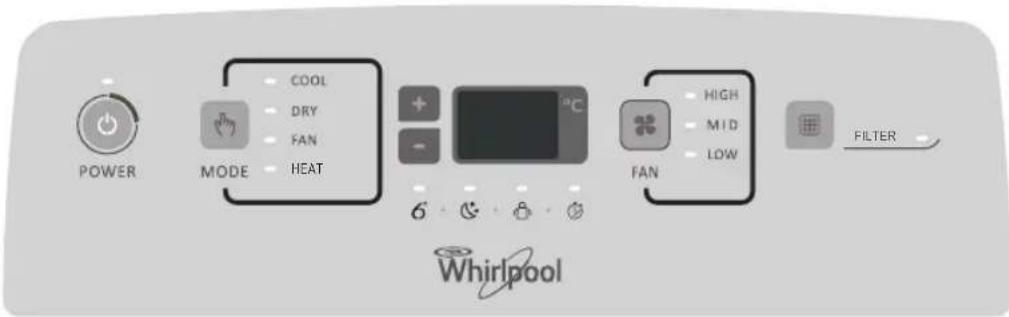

ZAPNUTIE LOKÁLNEHO KLIMATIZAČNÉHO ZARIADENIA

POWER MODE COOL DRY FAN HEAT 6 6 6 6 6 6 FAN HIGH MID LOW FILTER Whirlpool

V tejto časti sa vysvetluje správna činnost' lokálnej klimatizácie.

DÔLEŽITÉ:

• Displej klimatizačného zariadenia zobrazuje nastavenú teplotu.
• Displej zobrazuje teplotu prostredia iba v režime standby
• Pri zmene režimu počas prevádzky klimatizačného zariadenia sa pred opätovným zapnutím kompresor zastaví na 3 až 5 minút. Ak v uvedenej dobe stlačíte nejaké tlačídlo, kompresor sa nezapne d'alších 3 až 5 minút.
  • V režime chladenia alebo odvlhčovania sa kompresor a ventilátor kondenzátora po dosiahnutí nastavenej teploty zastavia.

POZNÁMKA: V prípade výpadku dodávky elektriny sa klimatizačné zariadenie po obnovení jej dodávky zapne s predchádzajúcim nastavením.

1. Zvolte režim. Pozrite „Režim“.
2. Zvolte rýchlost ventilátora. Pozrite „Rýchlost ventilátora“.
3. Nastavte teplotu. Pozrite „Teplota”.
4. Klimatizačné zariadenie zapnite stlačením tlačidla ON/OFF.

POWER

POZNÁMKA: Pri prvom zapojení klimatizačného zariadenia do elektrickej siete sa spustí v režime 6. zmyslu.

Pri každom inom zapnutí sa klimatizačné zariadenie spustí v režime, ktorý bol nastavený pred jeho vypnutím. Režim 6th Sense sa dá nastavit' iba pomocou dialkového ovládača. Voda sa bude zhromaždovať v nádobe vnútri jednotky iba pri prevádzke jednotky v prostredí S NEPRAVDEPODOBNE VYSOKOU VLHKOSTOU. Ak je nádoba plná, klimatizačné zariadenie sa zastaví. Po naplnení nádoby sa klimatizačné zariadenie zastaví. Na displeji sa zobrazí kód „E5”, ktorý vás upozorní na nutnosť vyprázdnenia vnútornej nádoby.

ULOŽENIE DIALKOVÉHO OVLÁDAČA A RADY PRI JEHO POUŽÍVANÍ

Vloženie batérií

1 Vsuňte špičku a opatrne zatlačte na kryt priehradky na batérie v smere šípky, aby sa dal kryt vybrat, ako vidno na obrázku.
2 Do priehradky vložte 2 batérie typu AAA (1,5V). Uistite sa, že značky polarity „+“ a „-“ sú umiestnené správne.
3 Zatvorte kryt batérií na dialkovom ovládači.

Vybratie batérií

1. Stlačte a uvoľnite tlačidlo MODE (Režim), aby sa rozsvietil symbol požadovaného nastavenia

MODE

1. Zvolte si režim Chladenie, Sušenie, Iba ventilátor alebo Vykurovanie.

- Režim Chladenie chladí miestnost. Stláčaním tlačidla FAN (Ventilátor) nastavte rýchlost ventilátora v postupnosti, Vysoká, Stredná alebo Nízka. Stláčaním tlačidiel Plus alebo Mínus nastavte želanú teplotu.

COOL

- Režim Odvlhčovanie znižuje vlhkost v miestnosti. Klimatizačné zariadenie automaticky nastaví teplotu. Ventilátor funguje iba s nízkou rýchlostou.

POZNÁMKA: Režim odvlhčovania sa nesmie používať na vychladenie miestnosti.

DRY

- Iba ventilátor - Funguje iba ventilátor. Stláčaním tlačidla FAN (Ventilátor) nastavte rýchlost ventilátora v postupnosti, Vysoká, Stredná alebo Nízka.

FAN

- Režim Vykurovanie - slúži na vykurovanie miestnosti. Stláčaním tlačidla FAN (Ventilátor) nastavte rýchlost ventilátora v postupnosti, Vysoká, Stredná alebo Nízka. Stláčaním tlačidiel PLUS alebo MÍNUS nastavte želanú teplotu.

POZNÁMKA: Vykurovanie NIE je k dispozícii na klimatizačnom zariadení, ktoré má k dispozícii iba funkcie na chladenie.

HEAT

Rýchlost ventilátora

1. Stlačením tlačidla FAN (Ventilátor) nastavte požadovanú rýchlost ventilátora.

FAN

1. Nastavte rýchlost Vysoká, Stredná alebo Nízka.

- Vysoká rýchlost' predstavuje maximálnu rýchlost' ventilátora

HIGH

- Stredná rýchlost' predstavuje normálnu rýchlost' ventilátora

MID

- Nízka rýchlost' predstavuje minimálnu rýchlost' ventilátora

LOW

Reset filtra

POZNÁMKA: Po 360 hodinách prevádzky ventilátora sa rozsvieti kontrolka filtra. Kontrolka zostane svietit 180 hodín alebo až kým nestlačíte tlačidlo FILTER. Po 180 hodín sa kontrolka automaticky vypne.

Teplota

- Stláčaním tlačidla PLUS zvýšite teplotu. Jedným stlačením tlačidla PLUS sa nastavená teplota zvýši o 1 °C.

Používa sa na volbu prevádzkového režimu.

3. TLAČIDLO FAN (Ventilátor)

Slúži na volbu rýchlosti ventilátora v postupe automatická, vysoká, stredná a nízka.

Slúži na volbu teploty v miestnosti. Slúži na nastavenie času v režime časomeru a na nastavenie presného času.

6. TLAČIDLO 6TH SENSE (6. zmysel)

Nastavuje alebo ruší prevádzku 6. zmyslu.

7. TLAČIDLO SWING (Preklápanie lopatiek)

Zastaví alebo spustí horizontálne nastavenie preklápaním lopatiek a nastavuje prúdenie vzduchu smerom nahor/nadol.

8. TLAČIDLO SLEEP (Spánok)

Slúži na nastavenie alebo zrušenie funkcie Around U.

10. TLAČIDLO JET

Používa sa na spustenie alebo zastavenie rýchleho chladenia alebo kúrenia.

11. TLAČIDLO TIMER (Časomer)

Slúži na nastavenie alebo zrušenie prevádzky s aktiváciou časomeru.

Používa sa na nastavenie alebo zrušenie prevádzky s vypnutím časomera.

Slúži na zapnutie alebo vypnutie osvetlenia displeja interiérovej jednotky.

SYMBOLY INDIKÁTOROV NA DISPLEJI DIAĽKOVÉHO OVLÁDAČA

Indikátor chladenia

Indikátor odvlhčovania

Indikátor prevádzky samotného ventilátora

Indikátor vykurovania

Automatická rýchlost ventilátora

Vysoká rýchlost ventilátora

Stredná rýchlost ventilátora

Nízka rýchlost ventilátora

Indikátor funkcie Okolie

Indikátor Jet

Prenos signálu

Displej nastaveného času

Zapnutie alebo vypnutie

Stlačením vypínača ON/OFF zapnete alebo vypnete jednotku.

POZNÁMKA:

• Zmena režimu počas prevádzky.
Ak by jednotka nereagovala okamžite, počkajte 3 minúty
- Pred opätovným zapnutím spotrebiča počkajte 3 minúty.

Volba režimu

1. Stlačte a uvoľnite tlačidlo MODE (Režim) tak, aby sa rozsvietil symbol požadovaného nastavenia.

1. Zvolte si režim Chladenie, Sušenie, Iba ventilátor alebo Vykurovanie.

- Režim Chladenie chladí miestnosť. Stláčaním tlačidla ventilátora nastavte rýchlost ventilátora v postupnosti Auto, Vysoká, Stredná alebo Nízka. Stláčaním tlačidiel na úpravu teploty nastavte želanú teplotu.

- Režim Odvlhčovanie znižuje vlhkost' v miestnosti. Klimatizačné zariadenie automaticky nastaví teplotu. Ventilátor funguje iba s nízkou rýchlostou.

POZNÁMKA: Režim odvlhčovania sa nesmie používať na vychladenie miestnosti.

V režime „Odvlhčovanie” môže jednotka znížit' alebo zvýšiť teplotu o 2 °C(3 °F alebo 4 °F), pokial' by ste sa necítili pohodlne.

- Iba ventilátor - funguje iba ventilátor. Stláčaním tlačidla FAN (Ventilátor) nastavte rýchlost ventilátora v postupnosti, Vysoká, Stredná alebo Nízka.

POZNÁMKA: V režime Iba ventilátor nemožno nastavit automatickú rýchlost ventilátora.

- Režim Vykurovanie - slúži na vykurovanie miestnosti. Stláčaním tlačidla FAN zvolte rýchlost ventilátora. Stláčaním tlačidiel na úpravu teploty zvolte želanú teplotu.

Režim 6. zmysel

Klimatizačné zariadenie automaticky vyberie režim Chladenie alebo Odvlhčovanie, v závislosti od teploty v miestnosti a nastaví cielovú teplotu.

Prevádzkový režim a teplotu určuje teplota v miestnosti.

Modely s možnostou vykurovania

Teplota v miestnosti	Prevádzkový režim	Cielová teplota
21 °C alebo nižšia	VYKUROVANIE	22 °C
21 °C - 23 °C	IBA VENTILÁTOR
23 °C - 26 °C	ODVLHČOVANIE	Teplota v miestnosti sa zníži o 2 °C po prevádzke počas 3 minút
Nad 26 °C	CHLADENIE	26 °C

Modely určené iba na chladenie

Teplota v miestnosti	Prevádzkový režim	Cielová teplota
21 °C alebo nižšia IBA VENTILÁTOR
23 °C - 26 °C	ODVLHČOVANIE	Teplota v miestnostisa zníži o 2 °Cpo prevádzke počas 3 minút
Nad 26 °C	CHLADENIE	26 °C

POZNÁMKA: V režime 6. zmysel sa teplota, prúdenie a smer prúdu vzduchu ovláda automaticky. Ak by ste sa napriek tomu necítili pohodlne, môžete nastavenie teploty znížit' alebo zvýšit' až o 2 °C dialkovým ovládačom.

1. Stlačte tlačidlo 6th Sense.

6^th Sense

1. V režime Iba ventilátor stlačte tlačidlo Fan (Ventilátor) a nastavte rýchlost ventilátora v postupnosti Vysoká, Stredná alebo Nízka.

Režim Jet

Tlačidlo Jet sa používa na spustenie alebo zastavenie rýchleho chladenia alebo kúrenia.

POZNÁMKA: Tlačidlo režimu 6. zmyslu počas prevádzky funkcie Jet nebude fungovat.

1. Stlačte Jet v režime chladenia. Klimatizačné zariadenie automaticky nastaví rýchlost' ventilátora a teplotu na 18 °C. Rýchle vykurovanie funguje s automatickou rýchlostou ventilátora, pričom sa nastavená teplota zmení na 32 °C.

Jet°

1. Režim Jet ukončíte stlačením ktoréhokol'vek tlačidla, okrem tlačidiel Timer Around U a Swing.

Rýchlost ventilátora

1. Vyberte želanú rýchlost ventilátora.

1. Pri každom stlačení tlačidla „FAN“ sa rýchlost ventilátora zmení v nasledujúcom poradí:

Rýchlost' Auto - automatické ovládanie rýchlosti ventilátora, v závislosti od aktuálnej teploty v miestnosti a nastavenia teploty.

• Vysoká rýchlost' - maximálne chladenie

- Stredná rýchlost' - normálne chladenie

- Nízka rýchlost' - minimálne chladenie

Teplota

- Stláčaním tlačidla Hore zvýšite teplotu. Jedným stlačením tlačidla Hore zvýšite nastavenú teplotu o 1 °C. Ak stlačíte tlačidlo Hore dvakrát, nastavenú teplotu zvýšite o 2 °C.

- V režime Chladenie alebo Vykurovanie možno nastaviť teplotu v rozsahu od 18 °C do 32 °C.

Ak stlačíte toto tlačidlo, dialkový ovládač vyšle údaj o skutočnej teplote v izbe v blízkosti ovládača na interiérovú jednotku a spotrebič bude pracovať podľa uvedenej teploty, aby ste sa cítili čo najpríjemnejšie.

Dialkový ovládač nechajte na takom mieste, kde bude môčť nerušene vysielat’ signál jednotke. Prvým stlačením sa funkcia aktivuje, druhým sa zruší.

Spánkový režim

- Spotrebič sa automaticky vypne po 8 hodinách prevádzky.

- Rýchlost' ventilátora sa automaticky nastaví na nízku rýchlost'.

- Ak je pri režime chladenia skutočná teplota v miestnosti nižšia ako 26 °C, teplota sa automaticky zvýši počas prvej hodiny po zapnutí funkcie Sleep o 1 °C, potom ostane nemenná.

- V režime vykurovania sa nastavená teplota počas 3 hodín zníži o 3 °C, potom sa udržiava nemenná.

1. Stlačte tlačidlo MODE (Režim), čím zvolíte Ochladzovanie, Odvlhčovanie alebo Vykurovanie.

POZNÁMKA: Počas spánkového režimu možno upravit teplotu a smer prúdenia vzduchu. Rýchlost ventilátora je automaticky nastavená na nízku rýchlost. Po 10 sekundách sa kontrolky na ovládacom paneli stlmia.

Pred odchodom z domu je výhodné nastavit' aktiváciu časomera stlačením tlačidla TIMER, aby ste pri návrate domov našli príjemné prostredie. Stlačením tlačidla TIMER nastavte zapnutie, keď je spotrebič vypnutý. Stlačením TIMER nastavte časomer vypnutia, keď je spotrebič v prevádzke.

Nastavenie časomeru

1. Najprv nastavte želaný prevádzkový režim, teplotu a rýchlost' ventilátora, potom stlačte tlačidlo TIMER, na displeji bude blikať „01h”.
2. Najprv nastavte želaný prevádzkový režim, teplotu a rýchlost' ventilátora, potom stlačte tlačidlo TIMER, na displeji bude blikat „01h".
3. Namierte dialkový ovládač na prijímač signálu na jednotke a kým bliká „01h”, stlačte tlačidlo + alebo –.

- Na ovládacom paneli sa rozsvieti indikátor časomera.

• „h“ prestane blikat.

1. Zrušenie nastavenia časomera: znovu stlačte tlačidlo TIMER, začujete „pípnutie”.

POZNÁMKY:

• Dá sa nastavit rozsah 1 až 10 hodín.
- po nastavení zapnutia časomeru, keď je spotrebič vypnutý, rozsvieti sa kontrolka časomera na ovládacom paneli a
- po nastavení vypnutia časomeru, ked'je spotrebič v prevádzke, rozsvieti sa kontrolka časomera na ovládacom paneli.

Zmena smeru prúdenia vzduchu

Opakovane stláčajte tlačidlo SWING (Preklápanie), čím sa zmení vertikálny smer prúdenia vzduchu. Opätovným stlačením tlačidla sa zastavia lopatky spotrebiča a bude nastavený požadovaný smer prúdenia vzduchu.

Normálne zvuky

Ked'vaša klimatizačná jednotka normálne pracuje, môžete počuť tieto zvuky:

- Prúdenie vzduchu z ventilátora.

- Klikanie podl'a cyklu termostatu.

- Vibrácie alebo šum spôsobené slabou konštrukciou steny alebo okna.

- Bzučanie alebo pulzovanie s vysokým tónom spôsobené zapínaním a vypínaním moderného účinného kompresora.

ÚDRŽBA

Vypustenie vody z klimatizačného zariadenia

(v súlade s kontrolkou naplnenia vodou v časti „Spustenie lokálnej klimatizácie“).

1. Klimatizačné zariadenie vypnite stlačením tlačidla ON/OFF.
2. Vytiahnite zástrčku zo zásuvky elektrickej siete alebo vypnite elektrické napájanie.
3. Spotrebič opatrne presuňte na stabilné miesto alebo vonku, kde sa bude dať vypustiť voda. Jednotku nepremiestňujte, kým nebude voda úplne vypustená.
4. Vyberte sekundárny vypúšťací uzáver a úplne vypustte vodu.
5. Vyberte primárnu vypúštaciu hadicu zo spony na uchytenie vypúštacej hadice. Odstráňte uzáver vypúštacej hadice z konca primárnej vypúštacej hadice a úplne vypustte vodu.

POZNÁMKA: Ak chcete klimatizačné zariadenie uskladnit, pozrite si čast „Uskladnenie po použití”.

1. Znovu nasadte uzáver vypúštacej hadice a sekundárny vypúštací uzáver.
2. Znovu pripevnite primárnu vypúštaciu hadicu k spone na uchytenie vypúštacej hadice.
3. Klimatizačné zariadenie umiestnite na želané miesto.
4. Vsuňte zástrčku do zásuvky elektrickej siete alebo zapojte elektrické napájanie.
5. Klimatizačné zariadenie zapnite vypínačom.

Čistenie vzduchového filtra

1. Klimatizačné zariadenie vypnite stlačením tlačidla ON/OFF.
2. Otvorte kryt filtra na zadnej strane klimatizačného zariadenia a vyberte ho.
3. Vyberte vzduchový filter z krytu.
4. Filter vyčistite vysávačom. Ak je filter velmi špinavý, umyte ho teplou vodou a jemným saponátom.

1. Maximálnu účinnosť zaistíte, ak filter pred jeho opätovnou montážou úplne vysušíte.
2. Vzduchový filter znovu vsuňte do krytu.
3. Kryt namontujte na jednotku.
4. Klimatizačné zariadenie zapnite vypínačom.

Čistenie povrchu jednotky

1. Vytiahnite zástrčku zo zásuvky elektrickej siete alebo vypnite elektrické napájanie.
2. Vyberte vzduchový filter a vyčistite ho. Pozrite si „Čistenie vzduchového filtra“.
3. Povrch klimatizačného zariadenia poutierajte mäkkou, vlhkou utierkou.
4. Vsuňte zástrčku do zásuvky elektrickej siete alebo zapojte elektrické napájanie.
5. Klimatizačné zariadenie zapnite vypínačom.

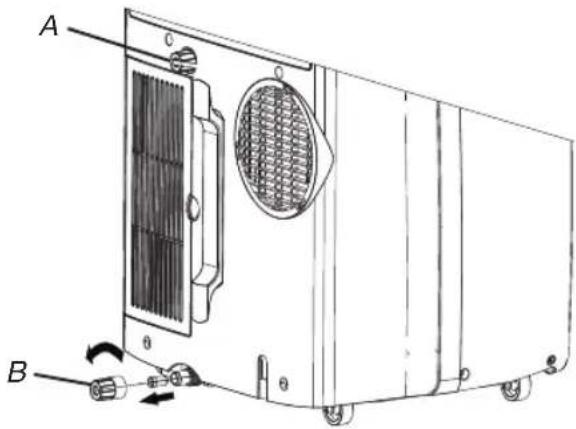

A B

A. Sekundárny vypúšťací uzáver
B. Uzáver vypúštacej hadice

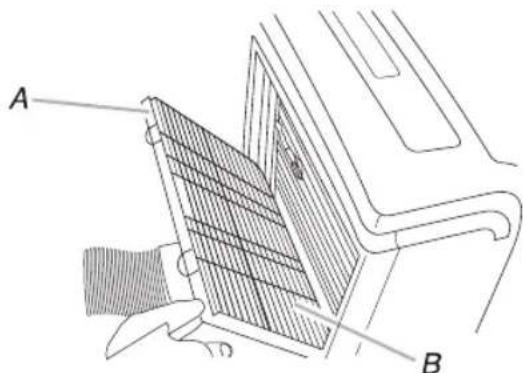

A B

A. Filter v kryte
B. Vzduchový filter

Uskladnenie po použití

1. Vypustte vodu (pozrite „Vypustenie vody z klimatizačného zariadenia")
2. Klimatizačné zariadenie zapnite v režime Iba ventilátor, nechajte ho v činnosti približne 12 hodín, aby sa klimatizačné zariadenie vysušilo.
3. Odpojte elektrické napájanie zariadenia.
4. Odpojte ohybnú výstupnú hadicu a uložte ju spolu s klimatizačným zariadením na čistom a suchom mieste. Pozrite „Pokyny na inštaláciu”.
5. Odpojte súpravu na odvod vzduchu cez okno a uložte ju spolu s klimatizačným zariadením na čistom a suchom mieste. Pozrite „Pokyny na inštaláciu”.
6. Vyberte filter a vyčistite ho. Pozrite si „Čistenie vzduchového filtra“.
7. Očistite povrch klimatizačného zariadenia. Pozrite si „Čistenie povrchu jednotky”.
8. Znovu namontujte filter.
9. Vyberte batérie a dialkový ovládač uložte spolu s klimatizačným zariadením na čistom a suchom mieste.

ODSTRAŇOVANIE PROBLÉMOV

Skôr, ako zavoláte servis, pokúste sa odstránit problémy podla odporúčaní nižšie.

Problém Analyza
Klimatizačné zariadenie nefunguje	Zástrčka elektrického kábla nie je v zásuvke elektrickej siete. Vsuňte ju do uzemnenej zásuvky. Pozrite si „Požiadavky na elektrické napájanie“.Vypálila sa poistka alebo zasiahol istič elektrického obvodu. Vymeňte poistku alebo zresetujte elektrický istič. Pozrite si „Požiadavky na elektrické napájanie“.Nie je zapnutý vypínač spotrebiča. Stlačte vypínač.Došlo k prerušeniu elektrického napájania. Počkajte na obnovenie napájania.Použili ste poistku s oneskorením alebo istič s nesprávnou kapacitou. Vymeňte poistku alebo istič obvodu za správne zariadenia. Pozrite si „Požiadavky na elektrické napájanie“.
Klimatizačné zariadenie spôsobilo zásah elektrickej poistky alebo istič obvodu	K rovnakému okruhu je napojených veľa spotrebičov. Odpojte a premiestnite spotrebiče napájané z rovnakého okruhu.Pokúsili ste sa zapnúť klimatizačné zariadenie skoro po jeho predchádzajúcom vypnutí. Po vypnutí klimatizačného zariadenia počkajte pred jeho opätovným zapnutím aspoň 3 minúty.Zmenili ste režim. Po vypnutí klimatizačného zariadenia počkajte pred opätovným zapnutím spotrebiča aspoň 3 minúty.
Zdá sa, že klimatizačné zariadenie funguje nepretržite	Sú otvorené dvere alebo okno? Dvere a okná nechávajte zatvorené.V režime chladenia: klimatizačné zariadenie je umiestnená v rušnej miestnosti alebo sa v miestnosti používajú spotrebiče, z których vyžaruje teplo. Pri varení alebo kúpaní používajte vetracie ventilátory a snažte sa nepoužívať spotrebiče, z których vyžaruje teplo počas najteplejšej časti dňa. Lokálne klimatizačné zariadenia sú určené na doplnkové ochladzovanie priestorov v miestnosti. V závislosti od veľkosti chladenej miestnosti možno bude treba použiť klimatizáciu s vyššou kapacitou.V režime vykurovania: klimatizačné zariadenie sa nachádza vo velmi chladnej miestnosti. Lokálne klimatizačné zariadenia sú určené na doplnkové ohrievanie priestorov v miestnosti. V závislosti od veľkosti ohrievanej miestnosti možno bude treba použiť klimatizáciu s vyššou kapacitou.
Klimatizačné zariadenie sa spustí iba na krátku dobu, ale miestnosť nie je dostatočne vychladená alebo vykúrená	Nastavená teplota sa iba málo líši od teploty v miestnosti. Znížte alebo zvýšte nastavenú teplotu. Pozrite si „Opis prevádzkového režimu“.
Kód chyby na displeji	Ak sa na displeji zobrazí kód chyby E5, jednotka je plná vody, ktorú treba vypustiť, pozrite „Vypustenie vody z klimatizačného zariadenia”. Po vypustení môžete jednotku znovu zapnúť.Ak sa na jednotke zobrazí kód chyby E1/E2/E3/E6/E7/EA, kontaktujte servis.
Klimatizačné zariadenie sa zapne, ale nechladi/nevykuruje	Filter je špinavý alebo zanesený nečistotami. Vyčistite vzduchový filter.Je zablokovaný výstup vzduchu. Vyčistite výstup vzduchu.Nastavená teplota nie je vhodná. V režime chladenia: nastavená teplota je príliš vysoká. Znížte nastavenú teplotu. V režime vykurovania: nastavená teplota je príliš nízka. Zvýšte nastavenú teplotu.
Klimatizačné zariadenie sa vypína a zapína príliš často	Klimatizácia nie je správne dimenzovaná na vašu miestnosť. Skontrolujte chladiaci/ohrievací výkon lokálnej klimatizácie. Lokálne klimatizácie sú určené na doplnkové ochladzovanie/ohrievanie priestorov v miestnosti.Filter je špinavý alebo zanesený nečistotami. Vyčistite vzduchový filter.Príliš teplo alebo príliš vysoká vlhkosť (nezakryté hrnce, sprcha a pod.) v miestnosti. Na odstránenie vlhkosti z miestnosti použite odsávací ventilátor. Snažte sa nepoužívať spotrebiče, z których vyžaruje teplo počas najteplejšej časti dňa. Príliš vysoká teplota prostredía v režime vykurovania. Svoje klimatizačné zariadenie nepoužívajte, ked’je teplota v miestnosti príliš vysoká.Lopatky sú zablokované. Klimatizačné zariadenie namontujte v miestnosti, kde prúdeniu vzduchu nebudú prekážať záclony, žalúzie, nábytok a pod.Vonkajšia teplota je nižšia ako 18 °C. Nepokušajte sa zapnúť klimatizačné zariadenie v režime chladenia, ak je vonkajšia teplota nižšia ako 18 °C.

POŽIADAVKY PRI INŠTALÁCII

Nástroje a súčiastky

Pred inštaláciou si pripravte potrebné nástroje a súčiastky. Prečítajte si a dodržiavajte pokyny dodané so všetkými uvedenými nástrojmi.

Spoločnost poskytuje iba jeden plán na inštaláciu lokálneho

klimatizačného zariadenia. Pozrite si „Montáž lokálneho klimatizačného zariadenia".

A. Ohybná výstupná hadica
B. Adaptér na odvod vzduchu cez okno
C. Vonkajšia posuvná časť
D. Kryt pred daždom
E. Vnútorná posuvná časť

Požiadavky na miestnost

POZNÁMKY:

• Ohybná výstupná hadica umožňuje umiestnit' klimatizačné zariadenie vo vzdialenosti 60 cm až 170 cm (23 ^1/2 " až 67") od okna alebo dverí.
• Lokálne klimatizačné zariadenia sú určené na doplnkové ochladzovanie priestorov v miestnosti.
• Na zaistenie správnej ventilácie udržiavajte požadovanú vzdialenost od vratného výstupu vzduchu od steny alebo iných prekázok aspoň 60 cm (23 ^1/2 ").
  • Výstup vzduchu neupchávajte.
• Zaistite jednoduchý prístup k uzemnenej zásuvke.

Požiadavky na elektrické napájanie

• Lokálna klimatizácia sa musí pripojit do uzemnenej elektrickej zásuvky 220 - 240 V / 50 Hz, s poistkou 20 A.
• Odporúča sa použit poistku alebo istič obvodu s časovým oneskorením.
• Všetky káblové zapojenia musia splňať miestne a vnútroštátne elektrické normy a musí ich urobit kvalifikovaný elektrikár. Ak máte nejaké otázky, kontaktujte kvalifikovaného elektrikára.

- Poškodený elektrický napájací kábel musíte dat vymenit za nový, ktorý dostanete u výrobcu. Kábel sa nesmie opravovat.

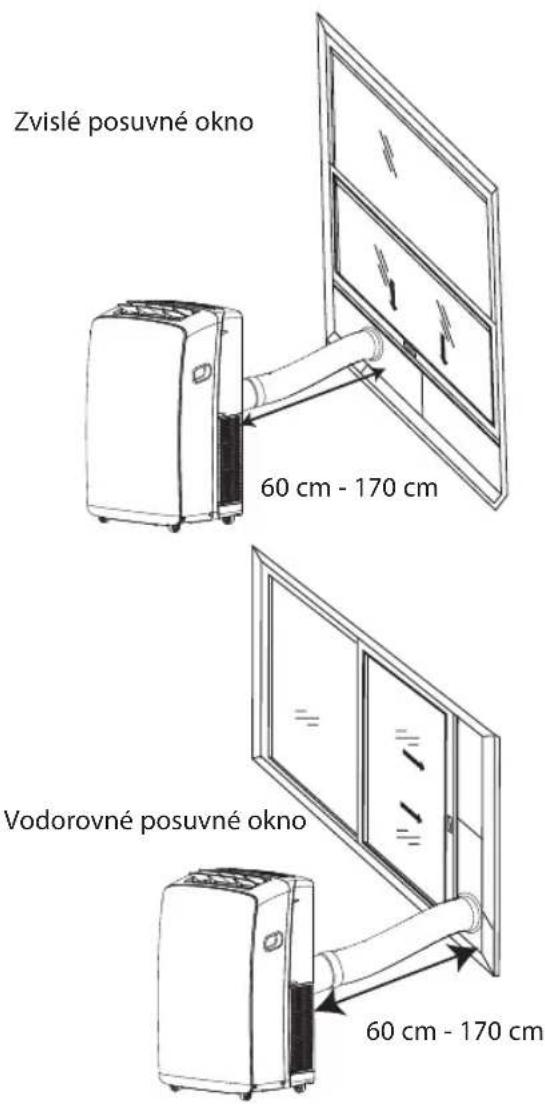

Zvislé posuvné okno 60 cm - 170 cm Vodorovné posuvné okno 60 cm - 170 cm

Vybalenie klimatizačnej jednotky

- Na odstránenie lepiacej pásky alebo lepidla nepoužívajte ostré nástroje, alkohol, horľavé kvapaliny alebo abrazívne čistiace prostriedky. Tieto prípravky môžu poškodit povrch vášho klimatizačného zariadenia.

Montáž lokálnej klimatizácie

Inštalácia výfukovej hadice a adaptéra

1. Otvorte okno.

2. Zmerajte šírku okna.

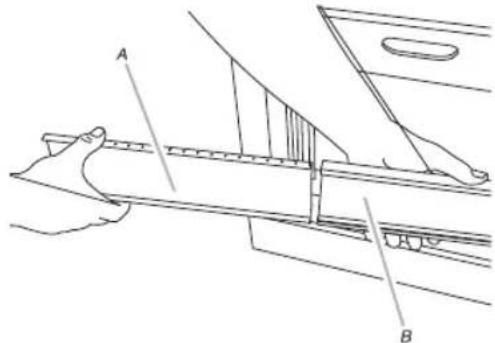

- Ak je okno príliš úzke pre súpravu na posuvné okno, zo súpravy odstráňte vnútornú posuvnú časť.

A.Vnútorná posuvná časť

B. Vonkajšia posuvná časť

- Pílkou odrežte z vnútornej posuvnej časti tolko, aby sa súprava dala zasadiť do okna.

- Zasuňte vnútornú posuvnú časť do vonkajšej posuvnej časti súpravy na posuvné okno.

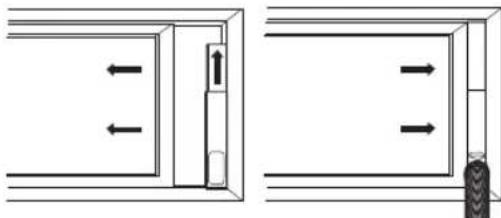

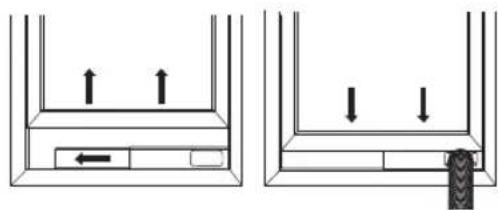

1. Vložte súpravu na posuvné okno do okna a roztiahnite ju tak, aby zodpovedala širke okna. Uistite sa, že daždový kryt smeruje von z okna.

POZNÁMKA: U jednodielneho okna možno nainštalovať súpravu vertikálne tak, aby sa otvárala v spodnej časti.

1. Na zaistenie konzol na okno použite špeciálne plastové zariadenie: Umiestnite zariadenie v polohe A, čap môže vyčnievať, potom zaistite konzoly. Ked' umiestnite zariadenie v polohe B, čap sa vsunie a konzoly uvol'nia súpravu na posun okna.

poloha A poloha B

1. Zatvorte okno, aby sa súprava na posuvné okno zaistila.

A B C F E D

A K lokálnemu klimatizačnému zariadeniu

B Vonku

C Daždový kryt

D Súprava na posuvné okno

E Adaptér na odvod vzduchu cez okno

F Ohybná výstupná hadica

Inštalácia výfukovej hadice a adaptéra

1. Odtiahnite klimatizačné zariadenie na požadované miesto.

Pozrite si „Požiadavky na umiestnenie“.

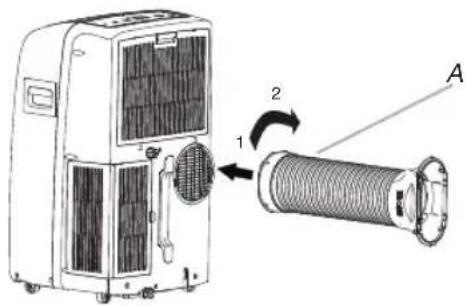

1. Pripevnite adaptér na odvod vzduchu cez okno k ohybnej výstupnej hadici. Otočte proti smeru hodinových ručičiek, kým sa nezaistí na mieste.

A 1 2 B

A Ohybná výfuková hadica

1. Zasuňte spojku do štrbiny v zadnej stene klimatizačného zariadenia.

2. Vsuňte a otočte, aby sa hadica zaistila na svojom mieste.

A. Ohybná výstupná hadica

Inštalácia v okne

1. Vaša súprava na posuvné okno bola navrhnutá tak, aby bola vhodná pre väčšinu aplikácií so štandardnými zvislými a horizontálnymi oknami. Odtiahnite klimatizačné zariadenie na požadované miesto. Pozrite si „Požiadavky na umiestnenie“.

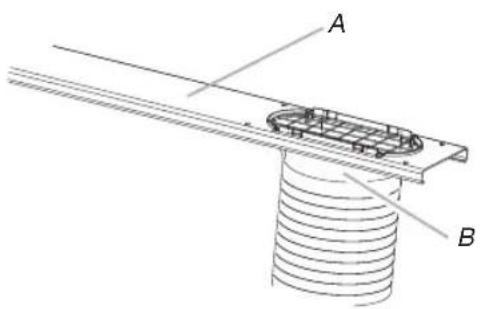

2. Zasuňte adaptér na odvod vzduchu cez otvoru v okne, do súpravy na posuvné okno.

A B

A.Súprava na posuvné okno

B. Adaptér na odvod vzduchu cez okno

Inštalácia daždového krytu

Pripevnite daždový kryt k otvorom na vonkajšej posuvnej časti. Potom daždový kryt posúvajte, kým sa nezaistí na mieste.

Vertikálna inštalácia

Horizontálna inštalácia

A. Vonkajšia posuvná časť

B. Daždový kryt

Kompletná montáž

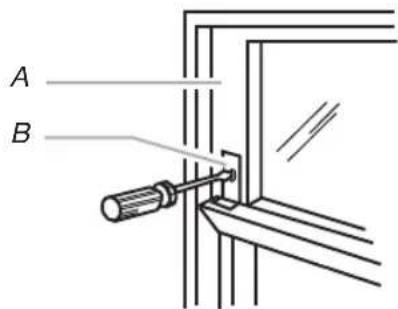

1. Umiestnite zaistovaciu konzolu okna vo vrchnej časti spodného okna a oproti hornému krídlu okna.

2. Pomocou 18 " vrtáka vyvrtajte otvor cez dieru v konzole.

3. Skrutkou do dreva (dodané 4) upevnite zaistovaciu konzolu na okno.

A B

A. Horné krídlo okna

B. Konzola na zaistenie okna

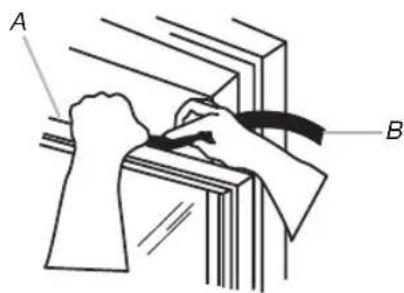

1. Naneste penové tesnenie za vrchnú čast spodného krídla okna a na sklo horného okna.

A B

A. Vrchná časť spodného krídla okna

B. Penové tesnenie

SERVIS

Skôr, ako zavoláte centrum pre pomoc zákazníkom:

1. Skúste problém vyriešit sami podl'a opisov uvedených v časti „Odstraňovanie problémov”.
2. Spotrebič vypnite a znovu ho zapnite, aby ste videli, či problém pretrváva.

Ak po vykonaní vyššie uvedených kontrol porucha pretrváva, zavolajte centrum pre pomoc zákazníkom.

Uved'te:

• krátky opis poruchy;
• presný model klimatizačného zariadenia;
• servisné číslo (je to číslo uvedené po slove Service na štítku, ktorý je na zadnej časti spotrebiča). Servisné číslo nájdete aj na záručnom liste;

• vašu úplnú adresu;

• vaše telefónne číslo.

Ak by bolo treba urobit' nejakú opravu, zavolajte stredisko služieb pre zákazníkov (Zaručí sa tak použitie originálnych náhradných dielov a správny postup pri oprave).

Budete musieť predložit’ doklad o kúpe.

Nedodržanie týchto pokynov môže ohroziť bezpečnosť a kvalitu výrobku.

SERVICE

0000 000 00000
