MANUALE UTENTE PACB12HP WHIRLPOOL

Istruzioni per l'uso

Leggere attentamente tutte le istruzioni prima di utilizzare questo prodotto. Quando si utilizzano questi apparecchi, è sempre importante leggere il manuale di istruzioni per ridurre il rischio di incendio, scossa elettrica e infortunio.

Si prega di conservare questo manuale. In caso di cessione ad altri utilizzatori, consegnare anche il manuale insieme all'apparecchio.

Queste istruzioni sono disponibili anche sul sito www.whirlpool.eu.

PRECAUZIONI

- L'installazione e la manutenzione/riparazione devono essere effettuate da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nelle istruzioni per l'uso.

- Non tirare il cavo di alimentazione dell'apparecchio per staccarlo dalla presa di corrente. Non torcere o premere il cavo di alimentazione e accertarsi che non sia rotto.

- Non toccare la spina, l'interruttore e il pulsante di emergenza con le mani bagnate.

- Non inserire le dita o sostanze estranee nell'ingresso/uscita dell'aria delle unità interna ed esterna.

- Non bloccare mai l'ingresso e l'uscita dell'aria delle unità interna ed esterna.

- Le persone con disabilità fisiche o mentali, i bambini e le persone che non hanno esperienza sull'uso

del prodotto possono utilizzare l'apparecchio soltanto se sono state opportunamente istruite da una persona responsabile della loro sicurezza e del loro benessere. Questo apparecchio non deve essere utilizzato da persone disabili e da bambini piccoli senza la supervisione di un adulto.

- Controllare i bambini e non consentire loro di giocare con questo apparecchio (incluso il telecomando).

- Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, solo se sono sorvegliati o se è stato loro insegnato come usare l'apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli che può comportare. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da adulti.

PRECAUZIONI PER L'USO DEL CLIMATIZZATORE

Seguire rigorosamente le istruzioni seguenti:

• Un'esposizione lunga e diretta all'aria fredda potrebbe essere dannosa per la salute. Si consiglia di regolare le alette di ventilazione per evitare l'ingresso di aria fredda diretta e deviarne il flusso all'interno del locale.
• In caso di anomalie di funzionamento, spegnere l'apparecchio premendo il pulsante ON/OFF sul telecomando e scollegare la spina dalla presa di corrente.

• Spegnere sempre il climatizzatore mediante il telecomando. Non spegnerlo mediante l'interruttore di alimentazione o estraendo la spina.

• Non accendere o spegnere il climatizzatore troppo frequentemente perché potrebbe danneggiare l'apparecchio.

• Non collocare oggetti sull'unità esterna.
• Scollegare l'alimentazione elettrica se il climatizzatore deve restare inutilizzato per un lungo periodo o durante un temporale con tuoni/fulmini.
• Questo apparecchio contiene gas serra fluorurati trattati nel protocollo di Kyoto, il gas refrigerante è contenuto in un sistema sigillato ermeticamente. Gas refrigerante: il refrigerante R410a ha un potenziale di riscaldamento globale (GWP) di 2087.5.

• Questo apparecchio è costituito da materiale riciclabile o riutilizzabile. Lo smaltimento deve essere effettuato in conformità alle norme locali sullo smaltimento dei rifiuti. Prima della rottamazione, tagliare il cavo di alimentazione in modo che l'apparecchio non possa essere riutilizzato.
• Per ulteriori informazioni sul trattamento e riciclaggio di questo apparecchio, contattare l'azienda locale che si occupa della raccolta differenziata dei rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SMALTIMENTO DEL MATERIALE D'IMBALLAGGIO

- Il materiale d'imballaggio è riciclabile al 100% come confermato dal simbolo del riciclaggio. Le diverse parti dell'imballaggio non devono quindi essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.

ROTTAMAZIONE DELL'APPARECCHIO.

• Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).
• Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utilizzatore contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

- Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere conferito nel luogo di raccolta locale in cui sono immagazzinati e riciclati gli apparecchi elettrici ed elettronici.

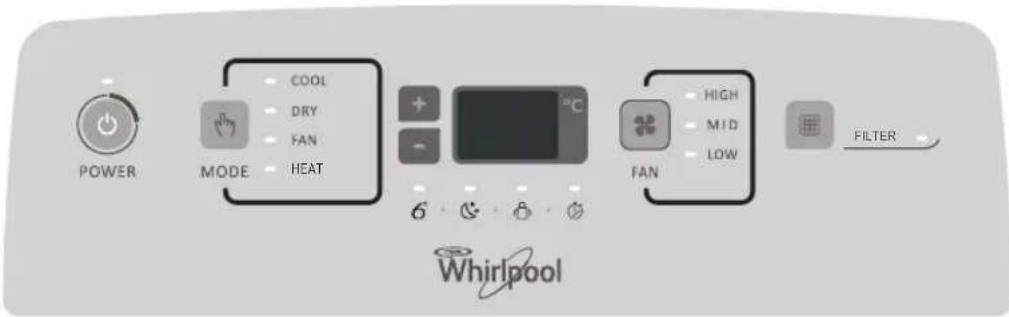

ACCENSIONE DEL CLIMATIZZATORE MOBILE

POWER MODE COOL DRY FAN HEAT + - 6 °C FAN HIGH MID LOW FILTER Whirlpool

Questa sezione spiega il corretto funzionamento del climatizzatore mobile.

IMPORTANTE:

• Il display del climatizzatore mostra l'impostazione della temperatura.
• Il display mostra la temperatura ambiente solo in modalità Standby.
• Se si cambia modalità mentre il climatizzatore è in funzione, il compressore si arresta per 3-5 minuti prima di riavviarsi.
  Se si preme un pulsante durante questo intervallo di tempo, il compressore non si riavvia per altri 3-5 minuti.
• In modalità Raffreddamento o Deumidificazione, il compressore e la ventola del condensatore si arrestano quando la temperatura ambiente raggiunge la temperatura impostata.

NOTA: In caso di interruzione della corrente, al ripristino dell'alimentazione il climatizzatore funziona alle impostazioni precedenti.

I. Selezionare la modalità. Vedere "Modalità".
2. Selezionare la velocità del ventilatore. Vedere "Velocità del ventilatore".
3. Impostare la temperatura. Vedere "Temperatura".
4. Premere il pulsante ON/OFF per accendere il climatizzatore.

POWER

NOTA: Alla prima accensione del climatizzatore dopo il collegamento, l'apparecchio funziona in modalità 6th Sense.

Alle successive accensioni del climatizzatore, l'apparecchio funziona alle impostazioni precedenti. La modalità 6th Sense può essere selezionata esclusivamente con il telecomando. Solo nell'improbabile caso in cui l'unità funzioni in presenza di ARIA MOLTO UMIDA si raccoglierà acqua nel serbatoio all'interno dell'unità. Se il serbatoio dell'acqua è pieno, il climatizzatore si arresta. Il serbatoio dell'acqua è pieno, il climatizzatore si arresta. Sullo schermo appare il codice errore "E5" per segnalare che è necessario svuotare il serbatoio interno.

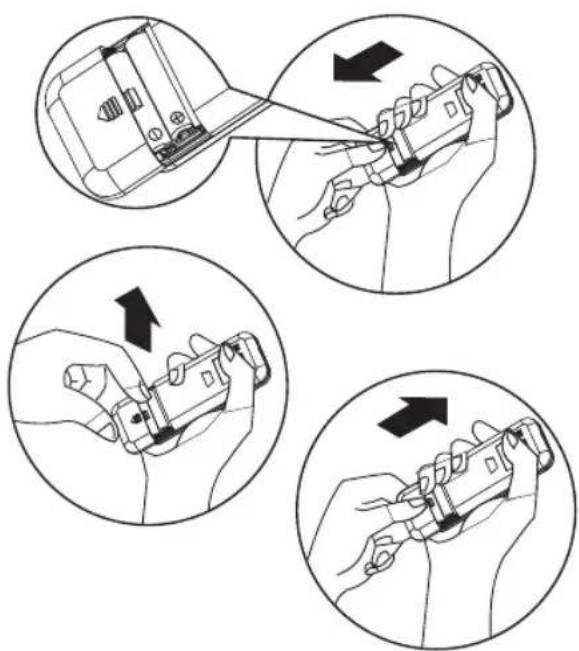

CONSERVAZIONE E SUGGERIMENTI PER L'USO DEL TELECOMANDO

I Aiutandosi con qualcosa di appuntito, premere leggermente sul coperchio della batteria e spingerlo in direzione della freccia per rimuoverlo, come illustrato.

2 Inserire 2 batterie AAA (1,5 V) nel vano. Assicurarsi che le polarità “+” e “-” siano posizionate correttamente.

3 Chiudere il coperchio batteria del telecomando.

Rimozione delle batterie

Estrarre il coperchio del vano batterie nella direzione della freccia.

Premere leggermente con le dita sul polo positivo, quindi estrarre le batterie dal vano batterie.

Queste operazioni devono essere eseguite esclusivamente da adulti.

Non permettere ai bambini di rimuovere le batterie dal telecomando per evitare il rischio di ingerimento.

Smaltimento delle batterie

Per proteggere le risorse naturali e per promuovere il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e riciclarle attraverso il servizio locale gratuito di restituzione delle batterie.

Precauzioni

• Nel sostituire le batterie, non utilizzare batterie nuove insieme a batterie usate o diversi tipi di batterie perché potrebbero causare malfunzionamenti.
• Se non si prevede di usare il telecomando per un certo periodo di tempo, estrarre le batterie per impedire la perdita di acido all'interno del telecomando.
• Usare il telecomando nell'ambito della sua portata. Tenere il telecomando ad almeno I metro di distanza da televisori o apparecchi audio.
• Se il telecomando non funziona, estrarre le batterie e reinstallarle dopo circa 30 secondi. Se il problema persiste, installare batterie nuove.
• Per controllare l'apparecchio tramite il telecomando, puntare il telecomando verso il ricevitore di segnale sull'unità interna, per assicurare la sensibilità di ricezione.
• Per inviare un messaggio dal telecomando, il simbolo lampeggia per I secondo. Al ricevimento del messaggio, l'apparecchio emette una segnalazione acustica.

• Il telecomando azionerà il climatizzatore a una distanza massima di 7 m.
• Ogni volta che si sostituiscono le batterie nel telecomando, lo stesso è preimpostato in modalità Riscaldamento.

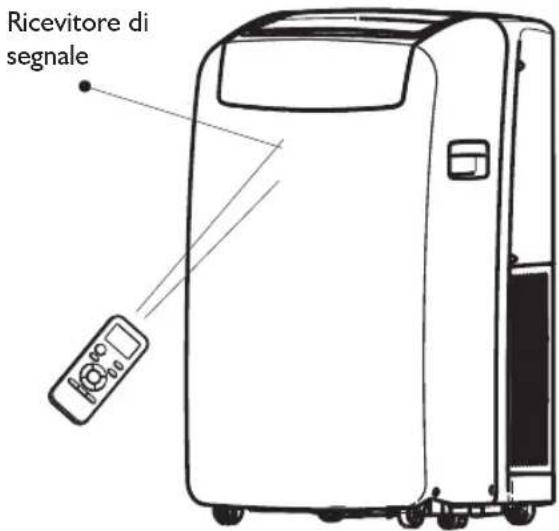

Ricevitore di segnale

DESCRIZIONE DELLE MODALITÀ DI FUNZIONAMENTO

Modalità di funzionamento:

I. Premere e rilasciare MODE fino a quando il simbolo dell'impostazione desiderata si illumina.

MODE

1. Selezionare Raffreddamento, Deumidificazione, Solo ventilatore o Riscaldamento.

- Raffreddamento-Raffresca l'ambiente. Premere FAN per selezionare la velocità del ventilatore Alta, Media o Bassa. Premere il pulsante Più o Meno per regolare la temperatura.

COOL

- Deumidificazione-Deumidifica l'ambiente. Il climatizzatore seleziona la temperatura automaticamente. Il ventilatore funziona solo a bassa velocità.

NOTA: Non utilizzare la modalità

Deumidificazione per raffreddare la stanza.

DRY

- Solo ventilatore-È in funzione solo il ventilatore. Premere FAN per selezionare la velocità del ventilatore Alta, Media o Bassa.

FAN

- Riscaldamento-Riscalda l'ambiente. Premere FAN per selezionare la velocità del ventilatore Alta, Media o Bassa. Premere il pulsante PIÙ o MENO per regolare la temperatura.

NOTA: La modalità Riscaldamento NON è disponibile nei climatizzatori con solo la funzione di raffreddamento.

HEAT

Velocità ventilatore

I. Premere e rilasciare FAN per selezionare la velocità desiderata del ventilatore.

FAN

1. Scegliere Alta, Media o Bassa.

- Alta-per la velocità massima del ventilatore

HIGH

- Mid-per la velocità normale del ventilatore

MID

- Bassa-per la velocità minima del ventilatore

LOW

Filter Reset

1. Quando la spia Filter Reset è accesa occorre rimuovere, pulire e reinserire il filtro dell'aria. Vedere "Pulizia del filtro dell'aria".
2. Premere e rilasciare il pulsante FILTER dopo aver sostituito il filtro dell'aria.

NOTA: La spia del filtro si accende dopo 360 ore di funzionamento del ventilatore. Rimane accesa per 180 ore o fino a quando si preme il pulsante FILTER. Dopo 180 ore si spegne automaticamente.

Temperatura

• Premere il pulsante PIÙ per aumentare la temperatura.
• Premere il pulsante PIÙ una volta per aumentare la temperatura impostata di 1 °C.

- Premere il pulsante di regolazione Giù per ridurre la temperatura. Premere il pulsante ADJUST GIÙ una volta per ridurre la temperatura impostata di 1°C oppure due volte per ridurre la temperatura impostata di 2°C.

NOTE:

• Nella modalità Raffreddamento e Riscaldamento è possibile impostare la temperatura tra 18 °C e 32 °C.
• Nella modalità Solo ventilatore la temperatura non può essere impostata.
• Nella modalità Deumidificazione, premere il pulsante PIÙ/MENO per diminuire la temperatura impostata di 2 °C.

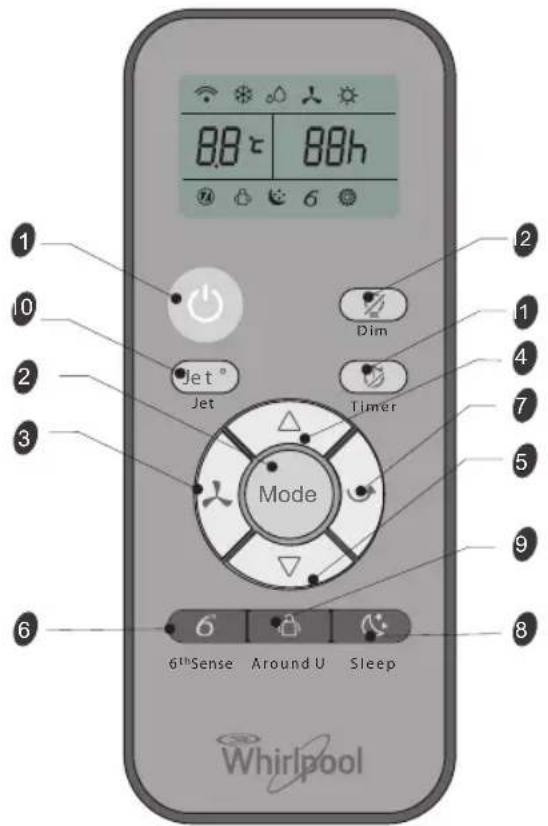

FUNZIONI E SIMBOLI DEL TELECOMANDO

I. PULSANTE ON/OFF

Avvia e/o arresta l'apparecchio.

2. PULSANTE MODE (Modalità)

Consente di selezionare la modalità di funzionamento.

3. PULSANTE FAN (Ventilatore)

Consente di impostare la velocità del ventilatore in sequenza su Automatica, Alta, Media o Bassa.

4-5.PULSANTI TEMPERATURA

Consentono di impostare la temperatura ambiente. di impostare il tempo in modalità TIMER e OROLOGIO.

6. PULSANTE 6th SENSE (6° Senso)

Imposta o annulla il funzionamento in modalità 6th Sense.

7. PULSANTE SWING (Oscillazione)

Avvia o arresta l'oscillazione delle alette di regolazione orizzontale e imposta la direzione del flusso d'aria verso l'alto o verso il basso.

8. PULSANTE SLEEP (Riposo)

Imposta o annulla il funzionamento in modalità Sleep.

9. PULSANTE AROUND U (Attorno a te)

Consente di impostare o annullare la funzione Attorno a te.

10. PULSANTE JET

Consente di attivare o arrestare la modalità Raffreddamento o Riscaldamento rapido.

II. PULSANTE TIMER

Consente di impostare o annullare l'accensione con timer dell'apparecchio.

88°C 88h Jet® Jet Mode 6thSense Around U Sleep Whirlpool

Consente di impostare o annullare lo spegnimento con timer dell'apparecchio.

12. PULSANTE DIM (Oscuramento)

Consente di accendere o spegnere la luce del display nell'unità interna.

SIMBOLI SPIE SUL DISPLAY DEL TELECOMANDO

Spia raffreddamento

Spia deumidificazione

Spia solo ventilatore

Spia riscaldamento

Velocità ventilatore automatica

Velocità ventilatore alta

Velocità ventilatore media

Velocità ventilatore bassa

Spia 6th Sense

Spia modalità Sleep

Spia "Around U"

Spia Jet

Trasmissione di segnale

Display impostazione timer

Display temperatura impostata

DESCRIZIONE DELLE FUNZIONI

Accensione o Spegnimento

Premere il pulsante ON/OFF per accendere/spegnere l'apparecchio.

NOTA:

• Quando si cambia modalità durante il funzionamento, può succedere che l'unità non risponda subito e in tal caso occorre attendere 3 minuti.
• Attendere 3 minuti prima di riavviare l'apparecchio.

Selezione della modalità

I. Premere e rilasciare MODE fino a quando il simbolo dell'impostazione desiderata si illumina.

1. Selezionare Raffreddamento, Deumidificazione, Solo ventilatore o Riscaldamento.

- Raffreddamento-Raffresca l'ambiente. Premere Fan per selezionare la velocità del ventilatore Automatica, Alta, Media o Bassa. Premere il pulsante ADJUST SU o GIÙ per regolare la temperatura.

- Deumidificazione-Deumidifica l'ambiente. Il climatizzatore seleziona la temperatura automaticamente. Il ventilatore funziona solo a velocità Bassa.

NOTA: Non utilizzare la modalità

Deumidificazione per raffreddare la stanza. Nella modalità “Deumidificazione” si può diminuire o aumentare la temperatura dell’unità di 2 °C per garantire un maggiore comfort.

- Solo ventilatore-È in funzione solo il ventilatore. Premere FAN per selezionare la velocità del ventilatore Alta, Media o Bassa.

NOTA: Non è possibile selezionare la velocità Automatica in modalità Solo ventilatore.

- Riscaldamento- Riscalda l'ambiente. Premere FAN per selezionare la velocità del ventilatore. Premere il pulsante Su o Giù per regolare la temperatura.

Modalità 6th Sense

Il climatizzatore seleziona automaticamente le modalità Raffreddamento o Deumidificazione in base alla temperatura ambiente e imposta la temperatura desiderata.

La modalità di funzionamento e la temperatura sono determinate dalla temperatura ambiente.

Modelli per riscaldamento elettrico

Temperatura ambiente	Modalità di funzionamento	Temperatura desiderata
21 °C o inferiore R	SCALDAMENTO	22 °C
21 °C-23 °C	SOLO VENTILATORE
23 °C-26 °C	DEUMIDIFICA ZIONE	Temperatura interna diminuire di 2 °C dopo il funzionamento per 3 minuti
Oltre 26 °C	RAFFREDDAMENTO	26 °C

Modelli per solo raffreddamento

Temperatura ambiente	Modalità di funzionamento	Temperatura desiderata
21 °C o inferiore	SOLO VENTILATORE
23 °C-26 °C	DEUMIDIFICA ZIONE	Temperatura interna diminuire di 2 °C dopo il funzionamento per 3 minuti
Oltre 26 °C	RAFFREDDAMENTO	26 °C

NOTA: Nella modalità 6th Sense, temperatura, flusso d'aria e direzione sono controllati automaticamente. Tuttavia, per garantire un comfort ancora maggiore, è possibile impostare un aumento o un abbassamento massimo di 2 °C con il telecomando.

I. Premere il pulsante 6th Sense.

6^th Sense

1. Nella modalità Solo ventilatore, premere Fan per selezionare la velocità Alta, Media o Bassa.

Modalità Jet

Il pulsante Jet è utilizzato per il raffreddamento o il riscaldamento rapido.

NOTA: Il pulsante della modalità 6th Sense non funziona quando è selezionata la funzione Jet.

I. Premere Jet nella modalità Raffreddamento. Il climatizzatore imposta automaticamente la velocità del ventilatore e la temperatura a 18 °C. Il riscaldamento rapido funziona alla velocità del ventilatore automatica, modificando la temperatura impostata a 32 °C.

1. Per uscire dalla modalità Jet premere qualsiasi pulsante tranne Timer Pulsanti Around U e Swing.

Velocità ventilatore

I. Scegliere la velocità del ventilatore desiderata.

1. Ogni volta che si preme il pulsante FAN, la velocità del ventilatore cambia nella sequenza:

Automatica → Elevata → Media → Bassa

- Automatica-Controlla automaticamente la velocità della ventila in base alla temperatura dell'ambiente e all'impostazione della temperatura.

NOTA: Non è possibile selezionare la velocità Automatica in modalità Solo Ventilatore.

- Alta - per il raffreddamento massimo

• Mid - per il raffreddamento normale

- Low - per il raffreddamento minimo

Temperatura

- Premere il pulsante di regolazione SU per aumentare la temperatura. Premere il pulsante di regolazione SU una volta per aumentare la temperatura impostata di 1 °C oppure due volte per aumentare la temperatura impostata di 2 °C.

- Premere il pulsante di regolazione GIÙ per ridurre la temperatura. Premere il pulsante di regolazione GIÙ una volta per ridurre la temperatura impostata di 1 °C oppure due volte per ridurre la temperatura impostata di 2 °C.

NOTE:

• Nella modalità Raffreddamento o Riscaldamento è possibile impostare la temperatura tra 18 °C e 32 °C.
• In modalità Solo ventilatore la temperatura non può essere impostata.
• In modalità Deumidificazione, premere il pulsante SU/GIÙ per modificare la temperatura impostata di 2 °C.

Funzione Around U

Quando si preme questo pulsante, il telecomando trasmette all'unità la temperatura ambiente effettiva rilevata nell'ambiente circostante e l'apparecchio funziona in base a questa temperatura per garantire un maggiore comfort. Si raccomanda quindi di tenere il telecomando in un luogo in cui possa trasmettere correttamente il segnale all'unità. Premere una volta per impostare e premere di nuovo per annullare.

Modalità Sleep

Premere il pulsante SLEEP del telecomando. La spia sul display LCD si accende e l'apparecchio entra in modalità Sleep, la velocità del ventilatore passa automaticamente a Bassa.

NOTE:

• L'apparecchio si spegne automaticamente dopo 8 ore di funzionamento.
• Il ventilatore si imposta automaticamente sulla bassa velocità.
• Nella modalità Raffreddamento, se la temperatura dell'ambiente è inferiore a 26 °C, la temperatura viene automaticamente aumentata di 1 °C nella prima ora dopo l'attivazione della modalità Sleep, dopodiché rimane invariata.
• Nella modalità Riscaldamento, l'impostazione della temperatura diminuisce costantemente di 3 °C al massimo per 3 ore, quindi si mantiene stabile.

I. Premere MODE per selezionare Raffreddamento, Deumidificazione o Riscaldamento.

NOTA: Non è possibile selezionare la modalità Sleep quando è selezionata la modalità Solo ventilatore.

1. Premere il pulsante o per impostare la temperatura.

1. Premere SLEEP. Dopo 10 secondi le spie del pannello di controllo si abbassano.

NOTA: Durante la modalità Sleep è possibile regolare la temperatura e la direzione del flusso dell'aria. Il ventilatore si imposta automaticamente sulla bassa velocità. Dopo 10 secondi le spie del pannello di controllo calano nuovamente di intensità.

1. Per disattivare la modalità Sleep, premere SLEEP, MODE, FAN, ON/OFF o attendere 8 ore finché la modalità Sleep si disattiva automaticamente.

Funzione DIM

Premere il pulsante DIM per ridurre l'intensità luminosa delle spie e del display dell'unità.

NOTE: Quando l'illuminazione è oscurata, alla ricezione di un segnale l'illuminazione si riattiva.

Funzione TIMER

Impostare il timer di accensione con il pulsante TIMER prima di uscire può essere comodo per ritrovare, al rientro, la temperatura dell'ambiente desiderata. Premere il pulsante TIMER per impostare il timer di accensione quando l'apparecchio è spento. Premere il pulsante TIMER per impostare il timer di spegnimento durante il funzionamento.

Come impostare il TIMER

I. Selezionare innanzitutto la modalità di funzionamento, l'impostazione della temperatura e la velocità del ventilatore desiderata, quindi premere il pulsante TIMER: sul display LCD lampeggia "01h".
2. Selezionare innanzitutto la modalità di funzionamento, l'impostazione della temperatura e la velocità del ventilatore desiderata, quindi premere il pulsante TIMER: sul display LCD lampeggia "01h".
3. Puntare il telecomando verso il ricevitore di segnale dell'unità e premere il pulsante + o - quando lampeggia "01h".

Scegliere il timer desiderato e premere il pulsante TIMER.

• L'apparecchio emette un "bip".
- Sul pannello di controllo si accende la spia Timer.
- "h" smette di lampeggiare.

1. Per annullare l'impostazione del timer, premere di nuovo il pulsante TIMER: l'apparecchio emette un "bip".

NOTE:

• L'intervallo impostabile va da I ora e 10 ore.
- Dopo l'impostazione del timer di accensione ad apparecchio spento, la spia Timer sul telecomando si accende e
- Se si imposta il timer di spegnimento mentre l'unità è in funzione, la spia Timer del pannello di controllo si accende.

Modifica della direzione dell'aria

Premere SWING una volta per cambiare la direzione verticale del flusso dell'aria. Premere di nuovo per arrestare l'oscillazione delle alette in corrispondenza della direzione desiderata del flusso dell'aria.

Rumori normali

Quando il climatizzatore funziona normalmente si sentono dei rumori come:

• Movimento d'aria dal ventilatore.
• Rumore di scatti dal ciclo del termostato.
• Vibrazioni o rumore dovuti ad una struttura scadente della parete o della finestra.
• Un rumore pulsante o un ronzio causato dal moderno compressore ad alte prestazioni che viene attivato e disattivato.

MANUTENZIONE

Svuotamento del serbatoio dell'acqua del climatizzatore

(quando compare l'indicazione "Water Full" = Serbatoio acqua pieno. Vedere "Accensione del climatizzatore mobile").

I. Premere ON/OFF per spegnere il climatizzatore.
2. Scollegare la spina del climatizzatore dalla presa o interrompere l'alimentazione.
3. Spostare l'apparecchio con cautela, reggendolo saldamente, verso un punto di scarico o all'aperto per scaricare l'acqua. Non spostare l'unità prima di avere completamente scaricato l'acqua.
4. Rimuovere il tappo di scarico secondario e scaricare completamente l'acqua.
5. Scollegare il tubo di scarico principale dalla fascetta stringitubo. Rimuovere il tappo del tubo di scarico dall'estremità del tubo di scarico principale e scaricare completamente l'acqua.

NOTA: Se il climatizzatore deve essere immagazzinato dopo l'uso, vedere "Immagazzinamento dopo l'uso"

1. Rimontare il tappo del tubo di scarico e il tappo di scarico secondario.

2. Ricollegare il tubo di scarico primario alla fascetta stringitubo.

3. Riposizionare il climatizzatore.

4. Collegare la spina del climatizzatore alla presa o riattivare l'alimentazione.

5. Premere ON/OFF per avviare il climatizzatore.

Pulizia del filtro dell'aria

I. Premere ON/OFF per spegnere il climatizzatore.
2. Aprire lo sportellino del pannello del filtro sul retro del climatizzatore e rimuoverlo.
3. Rimuovere il filtro dell'aria dal pannello del filtro.
4. Usare un aspirapolvere per pulire il filtro. Se il filtro è molto sporco, lavarlo in acqua calda con un detergente delicato.

NOTA: Non lavare il filtro in lavastoviglie e non utilizzare detergenti chimici.

1. Asciugare completamente all'aria il filtro prima di rimontarlo per garantire la massima efficienza.
2. Riapplicare il filtro dell'aria al pannello del filtro.
3. Rimontare lo sportellino del pannello del filtro.
4. Premere ON/OFF per avviare il climatizzatore.

Pulizia della parte esterna

I. Scollegare la spina del climatizzatore dalla presa o interrompere l'alimentazione.
2. Rimuovere il filtro dell'aria e pulirlo separatamente. Vedere "Pulizia del filtro dell'aria".
3. Pulire la parte esterna del climatizzatore con un panno morbido inumidito.
4. Collegare la spina del climatizzatore alla presa o riattivare l'alimentazione.
5. Premere ON/OFF per avviare il climatizzatore.

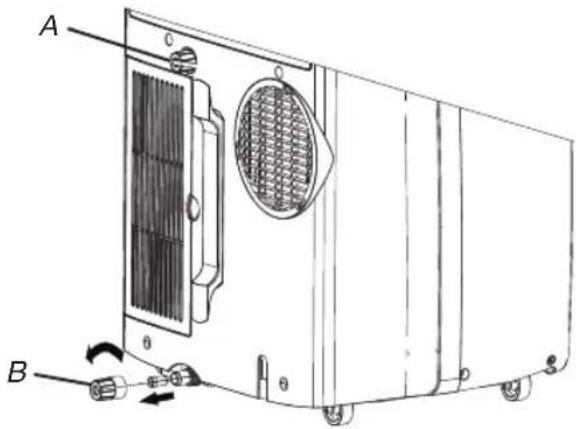

A B

A. Tappo di scarico secondario

B. Tappo del tubo di scarico

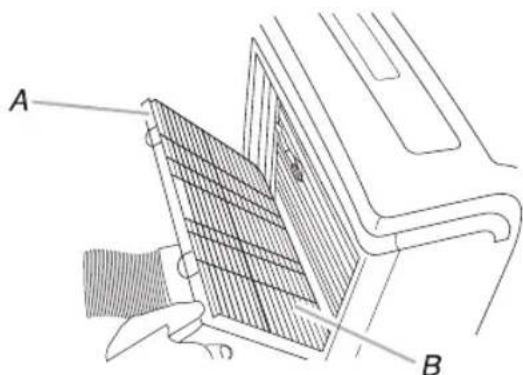

A B

A. Sportellino del pannello del filtro

B. Filtro dell'aria

Immagazzinamento dopo l'uso

I. Scaricare l'acqua (vedere "Svuotamento del serbatoio dell'acqua del climatizzatore")
2. Mettere in funzione il climatizzatore in modalità Solo ventilatore per circa 12 ore per asciugare il climatizzatore.
3. Scollegare la spina del climatizzatore dalla presa.
4. Rimuovere il tubo di scarico flessibile e riporlo con il climatizzatore in un luogo pulito e asciutto. Vedere "Istruzioni di installazione".
5. Rimuovere il kit per finestre e riporlo con il climatizzatore in un luogo pulito e asciutto. Vedere "Istruzioni di installazione".
6. Rimuovere il filtro e pulirlo. Vedere "Pulizia del filtro dell'aria".
7. Pulire la parte esterna del climatizzatore. Vedere "Pulizia della parte esterna".
8. Rimontare il filtro.
9. Rimuovere le batterie e riporre il telecomando con il climatizzatore in un luogo pulito e asciutto.

INDIVIDUAZIONE DI POSSIBILI ANOMALIE

Prima di contattare il servizio assistenza, seguire le indicazioni fornite sotto per cercare di risolvere il problema senza aiuto esterno.

Anomalia di funzionamento	Possibili cause
Il climatizzatore non funziona.	Il cavo di alimentazione è scollegato dalla presa. Inserire la spina in una presa di corrente collegata a terra. Vedere “Requisiti elettrici”.Un fusibile dell'impianto elettrico è saltato oppure è scattato un interruttore di sicurezza. Sostituire il fusibile o ripristinare l'interruttore. Vedere “Requisiti elettrici”.E stato premuto il pulsante On/Off. Premere ON/OFF.E venuta meno l'alimentazione elettrica. Attendere che sia ripristinata l'alimentazione elettrica.E usato un fusibile o un interruttore ritardato di portata non idonea. Sostituire con un fusibile o un interruttore ritardato di portata idonea. Vedere “Requisiti elettrici”.
Il climatizzatore fa saltare i fusibili o scattare gli interruttori.	Ci sono troppi apparecchi in uso sullo stesso circuito. Scollegare o trasferire gli apparecchi collegati sullo stesso circuito.Si tenta di riavviare il climatizzatore troppo presto dopo lo spegnimento. Attendere almeno 3 minuti dopo lo spegnimento del climatizzatore prima di tentare di riavviarlo.Vi è stato un cambio di modalità. Attendere almeno 3 minuti dopo lo spegnimento del climatizzatore prima di tentare di riavviarlo.
Il climatizzatore sembra funzionare in maniera eccessiva	C'è una porta o una finestra aperta? Tenere le porte e le finestre chiuse.Nella modalità Raffreddamento: il climatizzatore si trova in un locale troppo pieno o in un ambiente in cui sono usati apparecchi che producono calore. Usare ventole di scarico quando si cucina o si fa il bagno e non usare apparecchi che producono calore nelle ore più calde del giorno. I climizzatori mobili sono progettati come apparecchi per il raffreddamento supplementare di aree specifiche all'interno di una stanza. Può essere necessario un climatizzatore di maggiore potenza, in base alle dimensioni del locale da raffreddare.Nella modalità Riscaldamento: il climatizzatore si trova in un locale molto freddo. I climizzatori mobili sono progettati come apparecchi per il raffreddamento supplementare di aree specifiche all'interno di una stanza. Può essere necessario un climatizzatore di maggiore potenza, in base alle dimensioni del locale da riscaldare.
Il climatizzatore funziona solo per brevi periodi, ma l'ambiente non è raffreddato o riscaldato.	La temperatura impostata è vicina alla temperatura ambiente. Abbassare o aumentare la temperatura impostata. Vedere “Descrizione del modo di funzionamento”.
Codice di errore sul display	Se sul display appare il codice di errore E5, l'unità ha il serbatoio pieno e occorre svuotare l'acqua. Vedere “Svuotamento del serbatoio dell'acqua del climatizzatore”. Una volta svuotato il serbatoio, l'unità può essere messa in funzione.Se sul display appare il codice di errore E1/E2/E3/E6/E7/EA, contattare il servizio assistenza clienti.
Il climatizzatore funziona, ma non raffredda/riscalda.	Il filtro è sporco o ostruito da detriti. Pulire il filtro.L'uscita dell'aria è ostruita. Pulire l'uscita dell'aria.L'impostazione della temperatura non è appropriata. Nella modalità Raffreddamento: la temperatura impostata è troppo alta. Abbassare la temperatura impostata. Nella modalità Riscaldamento: la temperatura impostata è troppo bassa. Aumentare la temperatura impostata.
Il climatizzatore si accende e spegne ciclicamente troppo spesso.	Il climatizzatore non è di dimensioni idonee per il locale. Controllare la potenza di raffreddamento/riscaldamento del climatizzatore mobile. I climatizzatori mobili sono progettati come apparecchi per il raffreddamento/riscaldamento supplementare di aree specifiche all'interno di un locale.Il filtro è sporco o ostruito da detriti. Pulire il filtro.Nella modalità Raffreddamento, c'è troppo caldo o troppa umidità nel locale (recipienti di cottura scoperti, docce in funzione, ecc.). Usare un ventilatore per disperdere il calore o l'umidità del locale. Non mettere in funzione apparecchi che producono calore nelle ore più calde della giornata. Nella modalità Riscaldamento, la temperatura dell'ambiente è troppo alta. Non usare il climatizzatore quando la temperatura dell'ambiente è troppo alta.Le feritoie di ventilazione sono ostruite. Installare il climatizzatore in una posizione in cui le feritoie di ventilazione non siano ostruite da tende, imposte, mobili ecc.La temperatura esterna è inferiore a 18 °C. Non tentare di mettere in funzione il climatizzatore in modalità Raffreddamento quando la temperatura esterna è inferiore a 18 °C.

REQUISITI DI INSTALLAZIONE

Attrezzi e componenti

Riunire gli attrezzi e i componenti necessari prima di intraprendere l'installazione. Leggere e seguire le istruzioni fornite insieme agli attrezzi qui indicati.

I. Attrezzi necessari

• Cacciavite Phillips
- Seghetto
- Trapano senza fili e punta da 1/8"
- Forbici
- Matita

1. Componenti forniti

L'azienda fornisce un solo schema di installazione del climatizzatore mobile. Vedere "Installazione del climatizzatore mobile".

Requisiti di posizione

NOTE:

• Il tubo di scarico flessibile consente di posizionare il climatizzatore a una distanza compresa tra 60 cm e 170 cm dalla porta o finestra.
• I climatizzatori mobili sono progettati come apparecchi per il raffreddamento supplementare di aree specifiche all'interno di un locale.
• Per garantire un'adeguata ventilazione, mantenere la distanza richiesta di 60 cm tra la presa di ritorno dell'aria e la parete o altri ostacoli.
  • Non ostruire l'uscita dell'aria.
• Garantire un facile accesso alla presa di corrente collegata a terra.

Requisiti elettrici

• Il climatizzatore mobile dovrebbe essere collegato a una presa di corrente collegata a terra da 220-240V/50Hz, con fusibile da 20 amp.
• È consigliato l'uso di un fusibile o un interruttore ritardato.
• Tutti i collegamenti devono essere conformi alle norme nazionali e locali sugli impianti elettrici e devono essere installati da un elettricista qualificato. Per dubbi o domande, contattare un elettrico qualificato.

Usare il cavo di alimentazione in dotazione:

collegare il cavo di alimentazione a una presa collegata a terra.

NOTE:

- Il cavo di alimentazione, se danneggiato, deve essere sostituito con un cavo nuovo fornito dal fabbricante dell'apparecchio e non deve essere riparato.

A. Tubo flessibile di scarico
B. Adattatore di scarico per finestre
C. Sezione esterna della guida
D. Copertura parapioggia
E. Sezione interna della guida

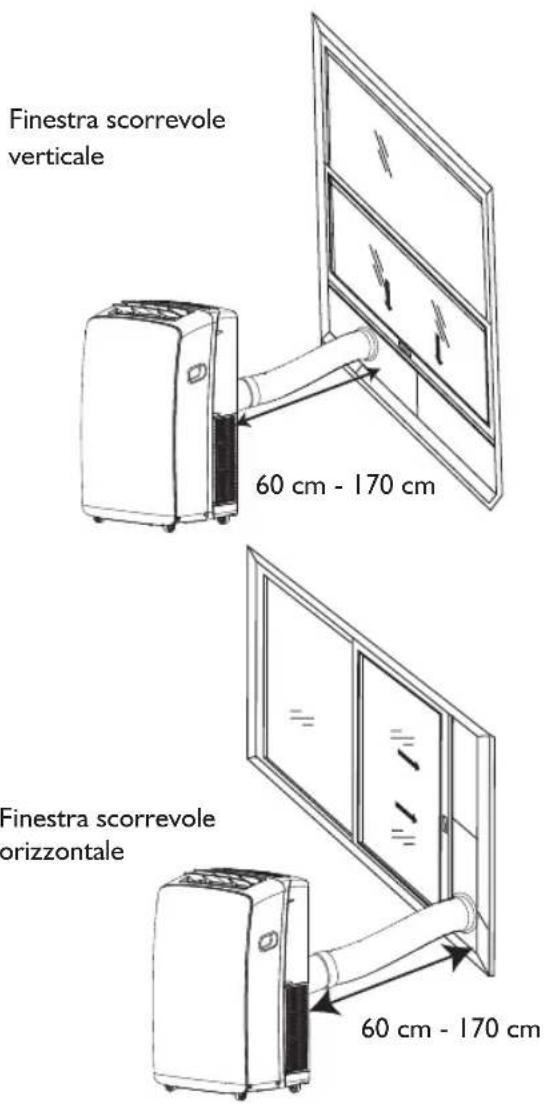

Finestra scorrevole verticale 60 cm - 170 cm Finestra scorrevole orizzontale 60 cm - 170 cm

ISTRUZIONI DI INSTALLAZIONE

Disimballare il climatizzatore

Rimuovere il materiale d'imballaggio

- Rimuovere e smaltire/riciclare i materiali di imballaggio. Togliere i residui di nastro e colla dalle superfici prima di accendere il climatizzatore. Con le dita strofinare una piccola quantità di sapone liquido per piatti sull'adesivo. Pulire con acqua calda e asciugare.

- Non utilizzare strumenti affilati e non strofinare con alcol, liquidi infiammabili o detergenti abrasivi per rimuovere tracce di nastro adesivo o colla. Questi prodotti possono danneggiare la superficie del climatizzatore.

Installazione del climatizzatore mobile

Installazione del flessibile di scarico e dell'adattatore

I. Aprire la finestra.

1. Misurare l'apertura della finestra

- Se l'apertura della finestra è troppo stretta per il kit di guide per finestre, rimuovere la sezione interna della guida dal kit.

A.Sezione interna della guida

B.Sezione esterna della guida

- Con un seghetto tagliare la sezione interna in base alla misura dell'apertura della finestra.

- Far scorrere la sezione interna della guida dentro la sezione esterna della guida del kit.

1. Sistemare il kit di guide per finestre nella finestra, allargandolo in base alla larghezza della finestra. Accertarsi che la copertura parapioggia si trovi all'esterno della finestra.

NOTA: Per l'installazione su finestre a battente, il kit di guide per finestre può essere installato verticalmente, con l'apertura in basso.

1. Utilizzare lo speciale dispositivo in plastica a molla per fissare le staffe di blocco della finestra: posizionare il dispositivo nel punto A, con la punta leggermente in fuori, quindi bloccare le staffe; posizionando il dispositivo nel punto B, la punta rientra e le staffe possono essere sbloccate dal kit di guide per finestre.

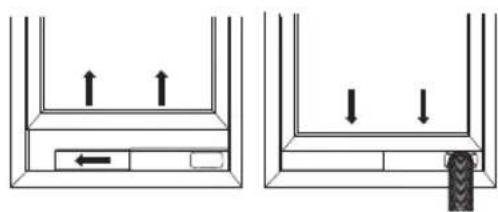

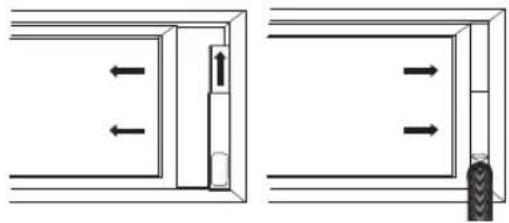

1. Chiudere la finestra sul kit di guide per finestre per bloccarlo.

A B C F E D

A Al climatizzatore mobile

B Unità esterna

C Copertura parapioggia

D Kit di guide per finestre

E Adattatore di scarico per finestre

F Tubo flessibile di scarico

Installazione del flessibile di scarico e dell'adattatore

1. Spostare il climatizzatore nella posizione desiderata. Vedere “Requisiti di posizione”.
2. Collegare l'adattatore di scarico per finestre al tubo di scarico flessibile. Ruotare in senso antiorario fino a bloccarlo in posizione.

A 1 2 B

A Tubo flessibile di scarico

B Adattatore di scarico per finestre

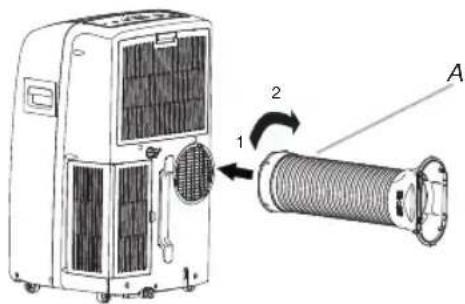

1. Inserire il falso accoppiamento nell'apertura sul retro del climatizzatore.

2. Inserire e ruotare per bloccare il tubo in posizione.

A. Tubo flessibile di scarico

Installazione nella finestra

1. Il kit di guide per finestre si adatta alla maggior parte delle finestre standard, sia orizzontali sia verticali. Spostare il climatizzatore nella posizione desiderata. Vedere “Requisiti di posizione”.

2. Inserire l'adattatore di scarico della finestra nell'apertura sul kit di guide per finestre.

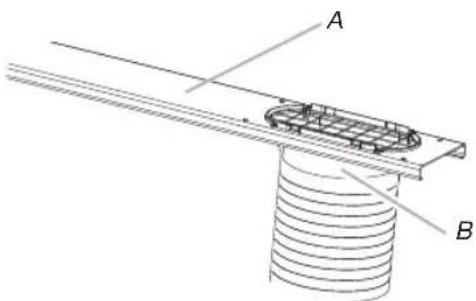

A B

A. Kit di guide per finestre

B. Adattatore di scarico per finestre

Installazione della copertura parapioggia

Fissare la copertura parapioggia ai fori della sezione esterna della guida. Far scorrere la copertura parapioggia fino a bloccarla saldamente in posizione.

Installazione verticale

Installazione orizzontale

A. Sezione esterna della guida

B. Copertura parapioggia

Completamento dell'installazione

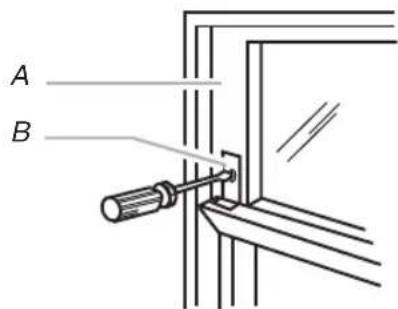

1. Collocare la staffa di blocco della finestra sopra la finestra inferiore e contro il telaio della finestra superiore.

2. Con una punta da 1/8" praticare un foro di invito attraverso il foro della staffa.

3. Applicare la staffa di blocco della finestra al telaio della finestra con una vite per legno da 3/” per fissare la finestra in sede.

A B

A. Telaio della finestra superiore

B. Staffa di blocco della finestra

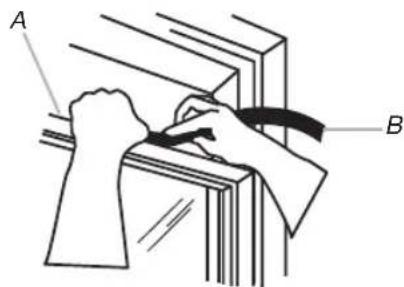

1. Inserire la guarnizione in schiuma poliuretanica dietro la parte superiore del telaio della finestra inferiore e contro il vetro della finestra superiore.

A B

A. Parte superiore del telaio della finestra inferiore

B. Guarnizione in schiuma poliuretanica

SERVIZIO POST VENDITA

Prima di contattare il Centro di Assistenza Clienti:

I. Cercare di risolvere da soli il problema aiutandosi con i suggerimenti forniti nella sezione "Individuazione di possibili anomalie".
2. Spegnere l'apparecchio e riavviarlo per vedere se il problema persiste.

Qualora, una volta eseguiti i controlli di cui sopra, l'anomalia persista, contattare il centro assistenza.

Prepararsi a fornire:

• una breve descrizione dell'anomalia;
• il modello esatto del climatizzatore;
• il codice di assistenza (il numero che segue la dicitura Assistenza sulla targa dati) posto sul retro dell'apparecchio. Il codice di assistenza si trova anche nel libretto della garanzia;
• il proprio indirizzo completo;
• il vostro numero telefonico.

Se si rende necessario un intervento di riparazione, contattare il centro assistenza (che garantisce l'utilizzo di ricambi originali e l'esecuzione di una corretta riparazione).

Conservare la fattura originale.

La mancata osservanza delle presenti istruzioni potrebbe compromettere la sicurezza e la qualità del prodotto.

SERVICE

0000 000 00000
