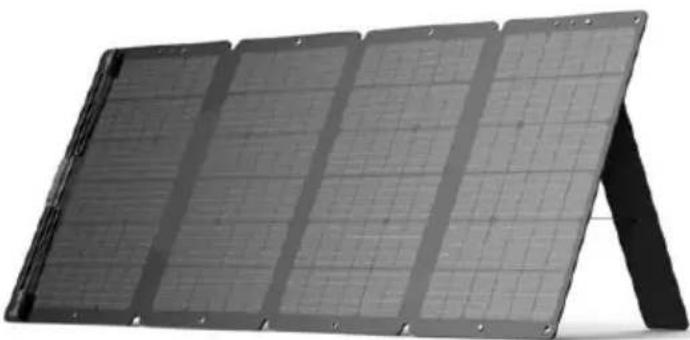

| Typ produktu | Skladací solárny panel |
| Značka | BLUEPALM |
| Model | BP-SP120W |
| Menovitý výkon | 120 W ± 5% |
| Napätie naprázdno (Voc) | 24,4 V ± 5% |
| Skratový prúd (Isc) | 6,60 A ± 5% |
| Napätie pri maximálnom výkone (Vmp) | 19,8 V ± 5% |
| Prúd pri maximálnom výkone (Imp) | 6,23 A ± 5% |
| Typ článku | Monokryštalický kremík |
| Prevádzková teplota | -20°C až 60°C |
| Rozmery (rozložené) | 1370 x 616 x 4 mm |
| Rozmery (zložené) | 616 x 381 x 45 mm |
| Hmotnosť | 6 kg |
| Výstupné porty | Výstup MC4 (kábel MC4 na DC7909 vrátane) |
| Reťaziteľný | Áno, až 3 panely (max. 360 W) |
| Materiál | Vodotesný a odolný |
| Príslušenstvo v cene | Ochranné puzdro, stojan, kábel MC4-DC7909, používateľská príručka |
| Odporúčané použitie | Nabíjanie energetických staníc BLUEPALM a kompatibilných zariadení (vstupné napätie 24-72 V podľa konfigurácie) |
| Záruka | 2 roky (platná v Rakúsku, Nemecku, Švédsku, Holandsku, Rumunsku, Českej republike, Slovensku) |
| Bezpečnostné pokyny | Neskratujte, nevystavujte nadmernej vlhkosti, nerozoberajte, používajte len vonku na suchom a slnečnom mieste, uchovávajte mimo dosahu detí |
| Údržba a čistenie | Čistite jemnou suchou handričkou, pravidelne kontrolujte pripojenia |
Často kladené otázky - BP-SP120W BLUEPALM
Otázky používateľov k BP-SP120W BLUEPALM
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Solárny panel vo formáte PDF zadarmo! Nájdite svoj návod BP-SP120W - BLUEPALM a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. BP-SP120W značky BLUEPALM.
NÁVOD NA OBSLUHU BP-SP120W BLUEPALM
Zariadenie je určené na nabíjanie zariadení BLUEPALM Power Stations. Zariadenie je určené len na súkromné použitie.
Vhodné na použitie v suchých, slnečných vonkajších priestoroch. Solárne moduly premieňajú slnečnú energiu na jednosmerný prúd a sú určené na vonkajšie použitie.
V súčasnosti sú kompatibilné nižšie uvedené moduly, ale nie sú obmedzené na:
Pozorne si všimnite nasledujúce bezpečnostné opatrenia.
Neskratujte. Výrobok neskladujte spolu s kovovými predmetmi, ako sú mince, šperky, kl'úče atd'.
Výrobok nezalievajte ani nezohrievajte, napríklad ho nevkladajte do ohňa alebo tekutiny.
BLUEPALM
Neumiestňujte výrobok do veľmi vlhkého a prašného prostredia.
Zariadenie žiadnym spôsobom nerozoberajte.
Výrobok nenechajte spadnút', neklad'te naň t'ažké predmety a nenarážajte naň.
Tento výrobok umiestnite na miesto, kde ho nemôžu dosiahnuť l’udia, ktorí nemajú skúsenosti a príslušné znalosti, pokial’ nie sú pod dohl’adom alebo vedením personálu zodpovedného za ich bezpečnosť.
Ak sú spotrebiče plne nabité, odpojte sa od výrobku včas.
Výrobok používajte normálne a vyhnite sa úrazu elektrickým prúdom.
Deti staršie ako 3 roky a mladšie ako 8 rokov môžu spotrebič zapínat' alebo vypínat' len pod dozorom, alebo ak boli poučené o jeho bezpečnom používaní a rozumejú nebezpečenstvám, ktoré z toho vyplývajú, za predpokladu, že je spotrebič umiestnený alebo inštalovaný na svojom obvyklom mieste použitia. Det'om starším ako 3 roky a mladším ako 8 rokov sa nesmie dovolit' zasúvat' zástrčku do zásuvky, menit' nastavenia, čistiť spotrebič alebo vykonávať užívateľskú údržbu spotrebiča.
BLUEPALM
Je zakázané akýmkol'vek spôsobom upravovat' alebo upravovat' vlastnosti tohto spotrebiča. Používajte iba náhradné diely a príslušenstvo odporúčané výrobcom (v opačnom prípade môže dôjst' k strate záruky).
V prípade akýchkol'vek opráv spotrebiča, zástrčky alebo kábla sa vždy obrát'te na zákaznícky servis autorizovaný výrobcom.
Nedovol'te det'om hrat' sa so spotrebičom.
Aby ste predišli úrazu elektrickým prúdom, nedotýkajte sa zástrčky mokrými rukami.
Tento spotrebič používajte iba v súlade s pokynmi v tomto návode na obsluhu. Akékol'vek iné použitie, ktoré neodporúča výrobca, môže spôsobit' požiar, úraz elektrickým prúdom alebo zranenie osôb.
Plastové vrecká môžu byť nebezpečné, aby ste predišli nebezpečenstvu udusenia, držte plastové vrecká mimo dosahu dojčiat a detí.
Pri preprave a inštalácii akýchkol'vek mechanických a elektrických komponentov dbajte na to, aby sa k systému a miestu inštalácie nedostali deti.
BLUEPALM
Odporúča sa, aby bol povrch modulu prijímajúci svetlo počas inštalácie úplne pokrytý nepriehľadným materiálom a aby boli kladné a záporné svorky odpojené, aby sa predišlo problémom vznikajúcim pri výrobe energie.
Pri inštalácii alebo odstraňovaní problémov s FV systémom nenoste kovové prstene, remienky, náušnice, krúžky na nos, perové krúžky ani iné kovové zariadenia a používajte iba izolované nástroje schválené pre elektrickú inštaláciu.
Dodržiavajte bezpečnostné pokyny pre všetky ostatné komponenty používané v systéme, vrátane káblov, konektorov, ovládačov, regulátorov nabíjania, meničov, batérií a iných nabíjatel'ných batérií atd'.
Používajte iba príslušné vybavenie, konektory, vedenie a držiaky použitel'né na inštaláciu tohto systému solárnych modulov. V konkrétnom FV systéme vždy používajte moduly rovnakého typu. Pre všetky moduly boli do spojovacej skrinky integrované obtokové diódy.
Pre každý jednotlivý modul alebo kombináciu viacerých modulov zapojených do série musí prierez kábla a kapacita konektora vyhovovať maximálnemu skratovému prúdu systému, inak sa kábel a konektor pri vysokých prúdoch prehrievajú. Jednosmerné poistky musia zodpovedať hodnote nadprúdovej ochrany modulu.
Za normálnych vonkajších podmienok sa budú prúdy a napätia generované modulom líšit' od tých, ktoré sú uvedené v údajovom liste, v závislosti od počasia a okolitej teploty. Údaje uvedené na typovom štítku sú očakávané hodnoty za štandardných testovacích podmienok.
BLUEPALM
Pri inštalácii systémov dodržiavajte všetky miestne, regionálne a národné zákony a zákonné nariadenia. Pri ich inštalácii na vozidlo alebo plavidlo dodržiavajte príslušné miestne a národné zákony a nariadenia.
Pri inštalácii produktu na strechu vozidla sa uistite, že strecha je chránená pred požiarom: Miesto inštalácie by malo byt' bez horľavých materiálov. Pred inštaláciou by mali byt' kladné a záporné svorky solárneho panelu úplne odpojené. Na elektrickú inštaláciu používajte iba schválené izolované nástroje.
Recyklácia, likvidácia a vyhlásenie o zhode
 | RECYKLÁCIAObalové materiály je možné recyklovať. Odporúča sa likvidovať ich v separovanom odpade. |
 | LIKVIDÁCIAPiktogram s prečiarknutým odpadkovým košom znamená, že elektrické a elektronické zariadenia je potrebné likvidovať oddelene od domového odpadu (WEEE). Elektrické a elektronické zariadenia môžu obsahovať škodlivé a pre životné prostredie nebezpečné materiály. Neodhadzujte ich do netriedeného zvyškového odpadu, ale do registrovanej zberne elektrických a elektronických zariadení. Pomôžete tým šetrit’ zdroje a chránit’ životné prostredie. Ďalšie informácie vám poskytne váš predajca alebo miestne úrady. Smernica 2012/19/EÚ |
 | VYHLÁSENIE O ZHODETýmto potvrdzujeme, že tento článok je v súlade so základnými požiadavkami, nariadeniami a smernicami EÚ. Podrobné vyhlásenie o zhode si môžete kedykol’vek pozriet’ cez nasledujúci odkaz:https://www.schuss-home.at/downloads |
Opravy a technické zmeny vyhradené.
BLUEPALM
Obsah balenia
 |  |  |  |
| Ochranné puzdro a stojan | Solárny panel | Kábel MC4 do DC7909*1 | Používatel'ská príručka |
Ako použit'
Solárne fotovoltaické systémy smie inštalovať iba kvalifikovaný personál s príslušnými odbornými zručnosťami a znalosťami. Inštalatéri znášajú všetko riziko zranenia, ktoré sa môže vyskytnúť počas inštalácie, vrátane, ale nie výlučne, rizika úrazu elektrickým prúdom. Uistite sa, že moduly sú v súlade so všeobecnými technickými požiadavkami systému a že ostatné komponenty systému nepoškodia moduly mechanicky ani elektricky. Moduly môžu byť zapojené do série pre zvýšenie napätia alebo paralelne pre zvýšenie prúdu. Pri sériovom zapojení sa kladná svorka jedného modulu prenesie na zápornú svorku druhého modulu. Pri paralelnom zapojení sú kladné svorky jedného modulu a druhého modulu spojené, rovnako ako ich záporné svorky.

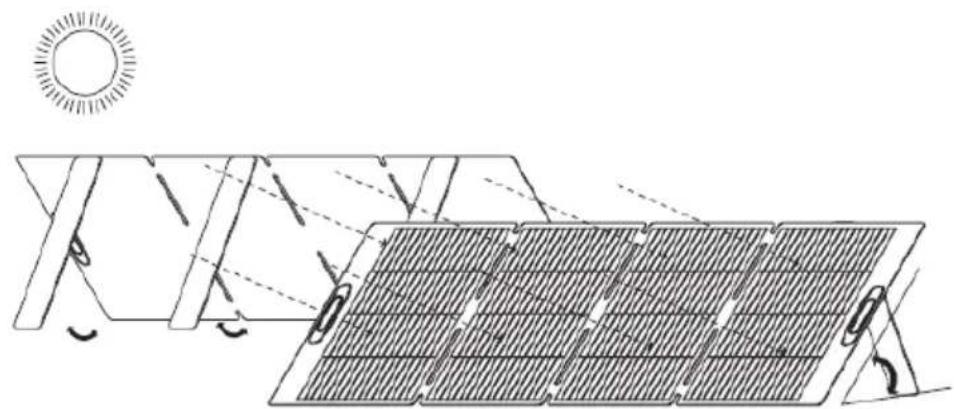

- Otvorte solárnu nabíjaciu dosku a snažte sa, aby slnečné svetlo svietilo vertikálne
90°) na solárnej doske.
Dva spôsoby, ako získat' viac energie!
Ked svetlo zasvieti na svetlo prijímajúci povrch solárneho modulu, solárny modul bude generovat jednosmerný prúd s napätím nad 24 V. Ak sú moduly zapojené do série, celkové napätie sa rovná súčtu napätia každého modulu.
- Pripojte dva solárne panely k dvom portom (paralelné pripojenie nie je podporované).
BLUEPALM


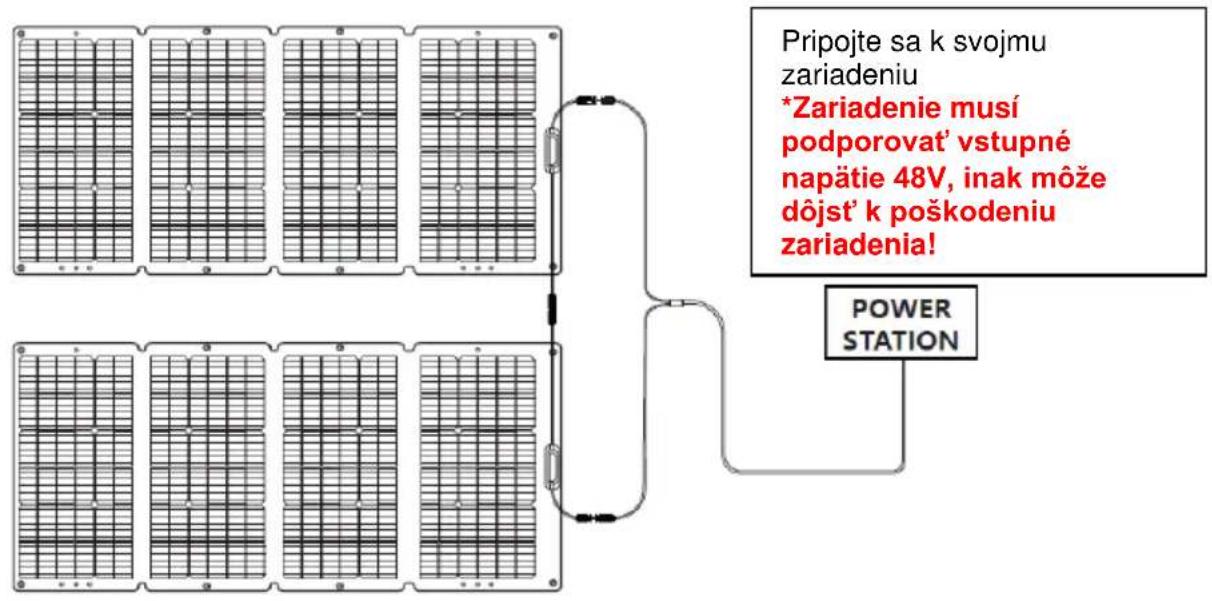

Pripojte sa k svojmu zariadeniu *Zariadenie musí podporovat' vstupné napätie 48V, inak môže dôjst' k poškodeniu zariadenia! POWER STATION- Prepojte 3 solárne panely pre nabíjanie vášho zariadenia.


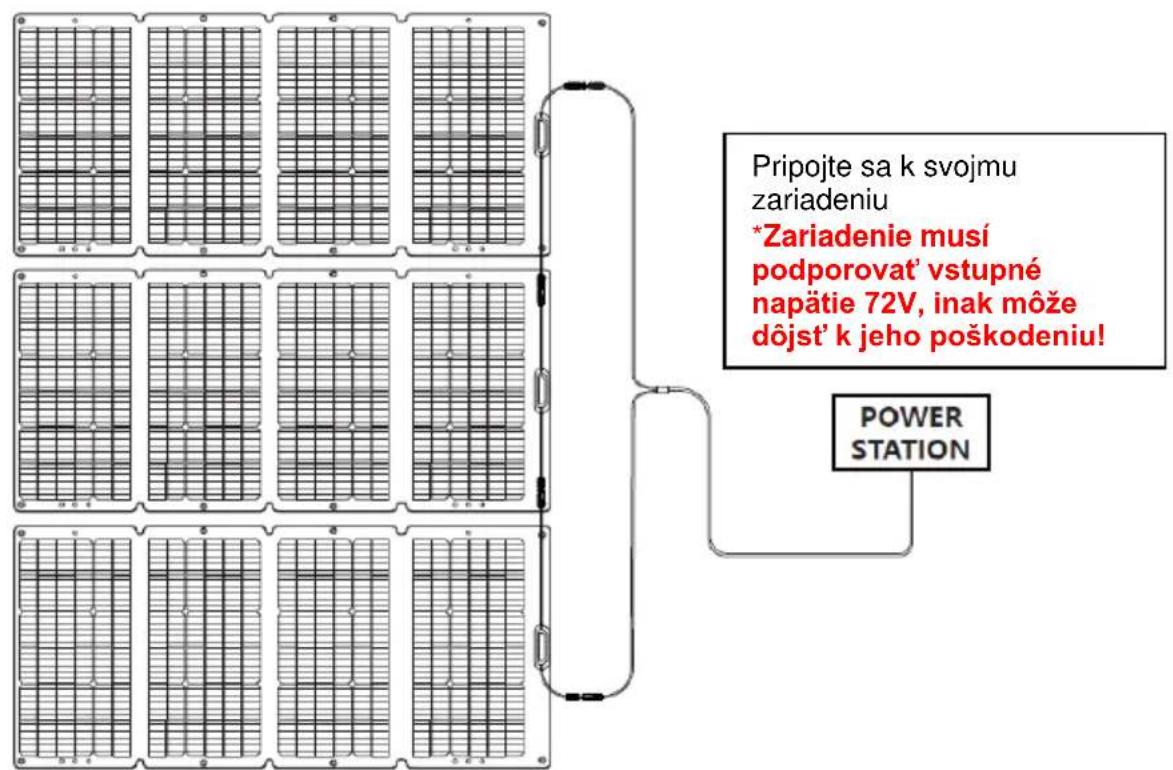

Pripojte sa k svojmu zariadeniu *Zariadenie musí podporovat' vstupné napätie 72V, inak môže dôjst' k jeho poškodeniu! POWER STATIONČasto kladené
Otázka 1: Aké zariadenia možno nabíjať solárnymi panelmi? Každý solárny panel má dvojicu portov MC4. Na nabíjanie zariadení cez porty MC4 môžete použit' solárny predlžovací kábel.
BLUEPALM
Otázka 2: Môže solárny panel vydávať plný výkon 120/200 wattov? Áno, môže to urobit', keď je v najlepšom stave. Závisí to od počasia a uhla medzi slnečným žiarením a panelmi.
Otázka 3: Je solárny panel vodotesný? Solárny panel je vyrobený z nepremokavého materiálu, je vodotesný, odolný a l'ahko sa prenáša.
Otázka 4: Môžem použit' reťaz viacerých solárnych panelov? Vďaka možnosti reťazenia môžete pomocou kábla MC4 spojit' maximálne tri solárne panely.
Otestujte pripojené moduly pred ich pripojením k systému; vždy pred uvedením systému do prevádzky otestujte všetky elektrické a elektronické komponenty systému a vždy sa riad'te pokynmi dodanými spolu s každou čast'ou a zariadením. Na testovanie elektrického výkonu modulu je modul vo všeobecnosti vystavený slnečnému žiareniu a nesmie byt' pripojený k zát'aži. Pri týchto meraniach dbajte na svoju osobnú bezpečnosť. Ak dôjde k abnormálnemu generovaniu energie, vyriešte problém podľa nasledujúcich krokov:
- Skontrolujte všetky káble, aby ste sa uistili, že nie sú žiadne otvorené obvody alebo zlé pripojenia
- Skontrolujte napätie naprázdno s modulom úplne pokrytým nepriehľadným materiálom; potom odstráňte nepriehľadný materiál a zmerajte napätie naprázdno na jeho svorkách a porovnajte.
BLUEPALM
Pri vystavení priamemu slnečnému žiareniu môže jeden modul generovať jednosmerné napätie vyššie ako 24 V. Vystavenie jednosmernému napätiu 24 V alebo vyššiemu je potenciálne nebezpečné. Pri odpájaní vodičov, ktoré sú pripojené k FV komponentom vystaveným slnečnému žiareniu, môže dôjst’ k iskreniu.
Takéto iskrenie môže spôsobit' popáleniny alebo požiar. Pracujte s osobitnou opatrnosťou, inak to môže spôsobit' d'alšie problémy. Preto je dôležité chránit' sa pred elektrinou!
BLUEPALM
Technické špecifikácie
| 120W solárny panel |
| Menovitý výkon: 120 W ± 5 % |
| Voc: 24,4 V ± 5 % |
| Isc: 6,60 A ± 5 % |
| Vmp: 19,8 V ± 5 % |
| Imp: 6,23A ± 5% |
| Pracovná teplota: -20~60 °C |
| Typ bunky: Monokryštalický kremík |
| Všeobecné |
| Hmotnosť: 6 kg (8,8 libier) |
| Rozmery v rozloženom stave: 1370*616*4 MM |
| Rozmery v zloženom stave: 616*381*45 MM |
| Výstupné porty |
| Solárny port MC4 na výstup |
| Ret’azitel’né: Áno, až 360W |
| 200W solárny panel |
| Menovitý výkon: 200 W ± 3 % |
| Voc: 22,95 V ± 5 % |
| Isc: 11,66A ± 5% |
| Vmp: 19,48 V ± 5 % |
| Imp: 10,57A ± 5% |
| Pracovná teplota: -10~65 °C |
| Typ bunky: Monokryštalický kremík |
| Všeobecné |
| Hmotnosť: 8,7 kg (19,2 libier) |
| Rozmery v rozloženom stave: 2075*681*35 MM |
| Rozmery v zloženom stave: 681*555*65 MM |
| Výstupné porty |
| Solárny port MC4 na výstup |
| Ret’azitel’né: Áno, až 600W |
BLUEPALM
ZÁRUKA
S týmto kvalitným produktom od BLUEPALM ste sa rozhodli pre inováciu, odolnost' a spolahlivost'.
Na túto jednotku BLUEPALM poskytujeme záručnú dobu 2 roky od dátumu nákupu, platnú v Rakúsku, Nemecku, Švédsku, Holandsku, Rumunsku, Českej republike a na Slovensku! Ak napriek očakávaniam budú potrebné servisné práce na vašej jednotke počas tohto obdobia, týmto garantujeme, že ju bezplatne opravíme (náhradné diely a práca) alebo (podľa uváženia spoločnosti Schuss) vymeníme produkt. Ak nie je z ekonomických dôvodov možná oprava ani výmena, vyhradzujeme si právo vystaviť dobropis na aktuálnu hodnotu. V prípade záručných nárokov sa obráťte na svojho odborného predajcu alebo priamo na nás. Upozorňujeme, že opravy, ktoré neboli vykonané autorizovanou zmluvnou dielňou v Rakúsku, okamžite rušia platnosť tejto záruky.
Táto záruka sa nevzt'ahuje na:
- Opravu alebo výmenu dielov v dôsledku bežného opotrebovania
• Poškodenie v dôsledku nedodržania návodu na obsluhu
• Zariadenia, ktoré sa využívajú – hoci len čiastočne – na komerčné účely - Zariadenie mechanicky poškodené vonkajším vplyvom (pád, náraz, rozbitie, nesprávne používanie a pod.) ako aj opotrebovaním estetického charakteru.
• Zariadenie, s ktorým sa nesprávne zaobchádzalo
• Jednotky, ktoré neboli otvorené našou autorizovanou servisnou dielňou.
• Očakávania spotrebitel'ov neboli splnené.
• Škody spôsobené vyššou mocou, vodou, bleskom, prepätím. - Jednotky, ktorých typové označenie a/alebo sériové číslo na jednotke bolo zmenené, vymazané, nečitatelné alebo odstránené.
- Služby mimo našich autorizovaných dielní, náklady na dopravu do autorizovanej dielne alebo k nám a spät' a súvisiace riziká.
Výslovne upozorňujeme, že v prípade prevádzkových chýb alebo ak nebola chyba zistená, bude v rámci záručnej doby účtovaná paušálna suma 60,- € (indexovaný základ CPI 2010, jún 2015).
Poskytnutím záručného servisu (oprava alebo výmena jednotky) sa absolutna záručná doba 2 roky od dátumu nákupu nepredlžuje. 2-ročná záruka platí len po predložení dokladu o kúpe (musí obsahovať meno a adresu predajcu, ako aj úplné označenie spotrebiča) a zodpovedajúci záručný list, na ktorom je uvedený typ spotrebiča ako aj sériové číslo (viditeľné na škatuli a na zadnej alebo spodnej strane spotrebiča) je potrebné zaznamenať! Bez predloženia záručného listu platí len zákonná záruka! Výslovne poukazujeme na to, že zákonné záručné práva nie sú touto zárukou dotknuté a zostávajú nezmenšené. Spoločnosť Schuss Home Electronic GmbH a jej zástupcovia sú zodpovední za škody iba v prípade hrubej nedbanlivosti alebo úmyslu. V každom prípade je vylúčená zodpovednosť za ušlý zisk, očakávané, ale nerealizované úspory, následné škody a škody z nárokov tretích strán. Škody na zaznamenaných údajoch alebo na nich sú vždy vylúčené zo zodpovednosti za škody.
Gratulujem k výberu. Prajeme vám veľa radosti s vaším zariadením BLUEPALM!
ADRESA
Schuss Home Electronic GmbH
1140 Viedeň, Scheringgasse 3
Tel.: +43 (0)1/ 970
_V prípade reklamácie je potrebné spolu s jednotkou odovzdat' aj tento záručný list autorizovanému servisu alebo predajcovi, u ktorého ste jednotku zakúpili!
