| Produkttyp | Faltbares Solarpanel |
| Marke | BLUEPALM |
| Modell | BP-SP120W |
| Nennleistung | 120 W ± 5% |
| Leerlaufspannung (Voc) | 24,4 V ± 5% |
| Kurzschlussstrom (Isc) | 6,60 A ± 5% |
| Maximale Leistungsspannung (Vmp) | 19,8 V ± 5% |
| Maximaler Leistungsstrom (Imp) | 6,23 A ± 5% |
| Zellentyp | Monokristallines Silizium |
| Betriebstemperatur | -20°C bis 60°C |
| Abmessungen (entfaltet) | 1370 x 616 x 4 mm |
| Abmessungen (gefaltet) | 616 x 381 x 45 mm |
| Gewicht | 6 kg |
| Ausgangsanschlüsse | MC4-Ausgang (MC4-auf-DC7909-Kabel inklusive) |
| Kaskadierbar | Ja, bis zu 3 Paneele (maximal 360 W) |
| Material | Wasserfest und langlebig |
| Enthaltenes Zubehör | Schutztasche, Ständer, MC4-DC7909-Kabel, Benutzerhandbuch |
| Empfohlene Verwendung | Aufladen von BLUEPALM Powerstations und kompatiblen Geräten (Eingangsspannung 24-72 V je nach Konfiguration) |
| Garantie | 2 Jahre (gültig in Österreich, Deutschland, Schweden, Niederlande, Rumänien, Tschechien, Slowakei) |
| Sicherheitshinweise | Nicht kurzschließen, nicht übermäßiger Feuchtigkeit aussetzen, nicht zerlegen, nur im trockenen, sonnigen Außenbereich verwenden, außerhalb der Reichweite von Kindern aufbewahren |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen, regelmäßig die Anschlüsse überprüfen |
Häufig gestellte Fragen - BP-SP120W BLUEPALM
Benutzerfragen zu BP-SP120W BLUEPALM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Solarmodul kostenlos im PDF-Format! Finden Sie Ihr Handbuch BP-SP120W - BLUEPALM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BP-SP120W von der Marke BLUEPALM.
BEDIENUNGSANLEITUNG BP-SP120W BLUEPALM
BITTE LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE MIT DER MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG DER ANWEISUNGEN KANN ZU KÖRPERVERLETZUNGEN UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DER GARANTIE FÜHREN
Verwendungszweck
Das Gerät ist für das Aufladen von BLUEPALM Power Stations Geräten bestimmt. Das Gerät ist nur für den privaten Gebrauch bestimmt. Geeignet für den Einsatz in trockenen, sonnigen Außenbereichen. Die Solarmodule wandeln Sonnenenergie in Gleichstrom um und sind für den Außeneinsatz konzipiert.
Derzeit unter anderem mit den unten aufgeführten Modellen kompatibel:
Wichtige Sicherheitshinweise
Bitte beachten Sie die folgenden Sicherheitshinweise sorgfältig.
Es darf kein Kurzschluss entstehen. Bitte vermeiden Sie es, das Produkt zusammen mit Metallgegenständen wie Münzen, Schmuck, Schlüsseln usw. aufzubewahren.
BLUEPALM
Das Produkt darf nicht unter Wasser gesetzt oder erhitzt werden, z. B. nicht ins Feuer oder in eine Flüssigkeit gelegt werden.
Stellen Sie das Produkt nicht in einer sehr feuchten oder staubigen Umgebung auf.
Nehmen Sie das Gerät auf keinen Fall auseinander.
Lassen Sie das Produkt nicht fallen, stellen Sie keine schweren Gegenstände darauf und stoßen Sie es nicht stark an.
Bitte stellen Sie dieses Produkt an einem Ort auf, der für Personen, denen es an Erfahrung und einschlägigem Wissen mangelt, unerreichbar ist, es sei denn, sie werden durch für ihre Sicherheit verantwortliches Personal beaufsichtigt oder angeleitet.
Bitte verhindern Sie, dass Kinder dieses Produkt bedienen.
Decken Sie das Produkt nicht mit Handtüchern oder Kleidung ab, wenn Sie es verwenden.
Dass das Gerät beim Aufladen heiß wird, ist ein normales Phänomen, bitte seien Sie vorsichtig.
Bitte trennen Sie die Verbindung mit dem Produkt rechtzeitig, wenn die Geräte voll aufgeladen sind.
Bitte verwenden Sie das Produkt gemäß der Bedienungsanleitung und vermeiden Sie Stromschläge.
Bitte entsorgen Sie die Abfälle entsprechend den Vorschriften.
BLUEPALM
Kinder über 3 und unter 8 Jahren dürfen das Gerät nur unter Aufsicht ein- oder ausschalten oder wenn sie in den sicheren Gebrauch des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen, unter der Voraussetzung, dass das Gerät an seinem normalen Verwendungsort aufgestellt oder installiert ist. Kinder über 3 und unter 8 Jahren dürfen nicht den Stecker in die Steckdose stecken, die Einstellungen verändern, das Gerät reinigen oder Wartungsarbeiten am Gerät durchführen.
Es ist verboten, die Eigenschaften dieses Geräts in irgendeiner Weise anzupassen oder zu verändern. Verwenden Sie nur die vom Hersteller empfohlenen Ersatzteile und Zubehörteile (andernfalls kann der Garantieanspruch erlöschen).
Für Reparaturen am Gerät, am Netzstecker oder am Kabel wenden Sie sich bitte immer an den vom Hersteller autorisierten Kundendienst.
Erlauben Sie Kindern nicht, mit dem Gerät zu spielen.
Berühren Sie den Stecker nicht mit nassen Händen, um Stromschläge zu vermeiden.
Nehmen Sie die Verpackung heraus und vergewissern Sie sich, dass das Gerät nicht beschädigt ist. Wenn Sie Zweifel haben, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.
Benutzen Sie das Gerät nur gemäß den Richtlinien in dieser Gebrauchsanweisung. Jede andere Verwendung, die nicht
BLUEPALM
vom Hersteller empfohlen wird, kann zu Bränden, Stromschlägen oder Verletzungen führen.
Plastikbeutel können gefährlich sein. Um die Gefahr des Erstickens zu vermeiden, halten Sie die Plastikbeutel von Säuglingen und Kindern fern.
Lassen Sie Kinder niemals mit dem Verpackungsmaterial allein. Es besteht Erstickungsgefahr durch das Verpackungsmaterial. Kinder unterschätzen solche Risiken oft. Halten Sie Kinder stets von Verpackungsmaterial fern.
Achten Sie beim Transport und bei der Installation aller mechanischen und elektrischen Komponenten darauf, dass Kinder nicht in die Nähe des Systems und des Installationsortes gelangen.
Es wird empfohlen, die lichtempfangende Fläche des Moduls während der Installation vollständig mit lichtundurchlässigem Material abzudecken und die Plus- und Minuspole zu trennen, um Probleme bei der Stromerzeugung zu vermeiden.
Tragen Sie bei der Installation oder Fehlersuche an einer PV-Anlage keine Metallringe, Armbänder, Ohrringe, Nasenringe, Lippenringe oder andere Metallgegenstände und verwenden Sie nur isolierte Werkzeuge, die für Elektroinstallationsarbeiten zugelassen sind.
Bitte beachten Sie die Sicherheitshinweise für alle anderen im System verwendeten Komponenten, einschließlich Kabeln, Steckern, Steuerungen, Ladereglern, Wechselrichtern, Batterien und Akkus usw.
BLUEPALM
Verwenden Sie nur die für die Installation dieses Solarmodulsystems geeigneten Geräte, Stecker, Kabel und Halterungen. Verwenden Sie immer Module desselben Typs in einer PV-Anlage. Für alle Module wurden Bypass-Dioden in den Anschlusskasten integriert.
Bei einem einzelnen Modul oder einer Kombination aus mehreren in Reihe geschalteten Modulen müssen der Querschnitt des Kabels und die Kapazität des Steckers dem maximalen Kurzschlussstrom des Systems entsprechen, da Kabel und Stecker sonst bei hohen Strömen überhitzen. DC-Sicherungen müssen für den Überstromschutz des Moduls geeignet sein.
Unter normalen Außenbedingungen weichen die vom Modul erzeugten Ströme und Spannungen je nach Wetterlage und Umgebungstemperatur von den im Datenblatt angegebenen Werten ab. Die auf dem Typenschild angegebenen Daten sind erwartete Werte unter Standardtestbedingungen.
Bitte beachten Sie bei der Systeminstallation alle lokalen, regionalen und nationalen Gesetze und Verordnungen. Bitte beachten Sie beim Einbau in ein Fahrzeug oder Schiff die einschlägigen lokalen und nationalen Gesetze und Vorschriften.
Wenn Sie das Produkt auf dem Dach eines Fahrzeugs montieren, stellen Sie sicher, dass das Dach vor Bränden geschützt ist: Der Montagebereich sollte frei von brennbaren Materialien sein. Die Plus- und Minuspole des Solarmoduls sollten vor der Installation vollständig getrennt werden.
BLUEPALM
Verwenden Sie für die Elektroinstallation nur zugelassene, isolierte Werkzeuge.
Recycling, Entsorgung und Konformitätserklärung
 | RECYCLINGDas Verpackungsmaterial kann recycelt werden. Dabei sollte der Abfall entsprechend getrennt werden. |
 | ENTSORGUNGDas Piktogramm mit der durchgestrichenen Mülltonne weist darauf hin, dass elektrische und elektronische Geräte getrennt vom Hausmüll entsorgt werden müssen (WEEE). Elektrische und elektronische Geräte können schädliche und umweltgefährdende Stoffe enthalten. Entsorgen Sie sie nicht im unsortierten Restmüll, sondern bei einer registrierten Sammelstelle für elektrische und elektronische Altgeräte. Auf diese Weise tragen Sie dazu bei, Ressourcen zu schonen und die Umwelt zu schützen. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder Ihre örtlichen Behörden. Richtlinie 2012/19/EU |
 | KONFORMITÄTSERKLÄRUNGWir bestätigen hiermit, dass dieser Artikel mit den grundlegenden Anforderungen, Verordnungen und Richtlinien der EU übereinstimmt. Die detaillierte Konformitätserklärung kann jederzeit unter dem folgenden Link eingesehen werden:https://www.schuss-home.at/downloads |
Irrtümer und technische Änderungen vorbehalten.
Lieferumfang
 |  |  |  |
| Schutzhülle und Ständer | Solarpanel | 1 x MC4-zu-DC7909-Kabel | Bedienungsanleitung |
BLUEPALM
Bestimmungsgemäße Verwendung
Solaranlagen dürfen nur von qualifiziertem Personal mit entsprechenden Fachkenntnissen installiert werden. Der Installateur allein trägt das Risiko für Verletzungen, die während der Installation auftreten können, einschließlich, aber nicht beschränkt auf das Risiko eines Stromschlags. Stellen Sie sicher, dass die Module den allgemeinen technischen Anforderungen des Systems entsprechen und dass andere Systemkomponenten die Module nicht mechanisch oder elektrisch beschädigen. Solarmodule können in Reihe geschaltet werden, um die Spannung zu erhöhen, oder parallel, um die Stromstärke zu erhöhen. Bei einer Reihenschaltung wird der Pluspol des einen Moduls mit dem Minuspol des zweiten Moduls verbunden. Bei einer Parallelschaltung sind die Pluspole des ersten Moduls und des zweiten Moduls miteinander verbunden, ebenso ihre Minuspole.

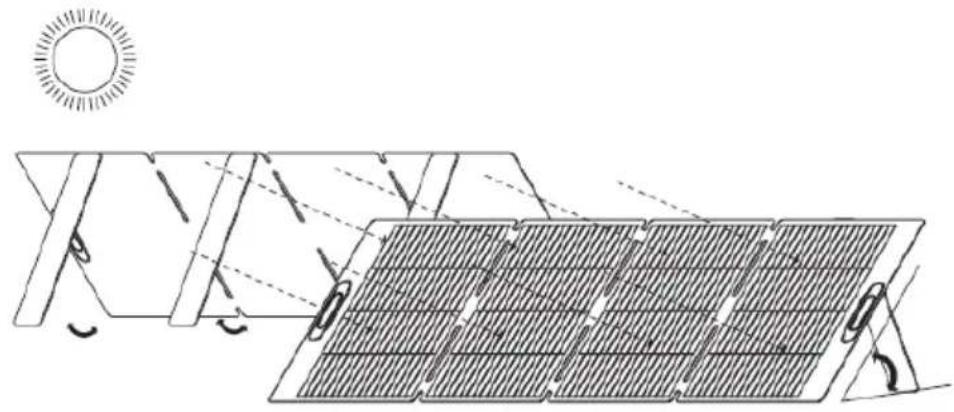

- Öffnen Sie das Solarpanel und versuchen Sie, das Sonnenlicht senkrecht (90°) auf das Solarpanel scheinen zu lassen.

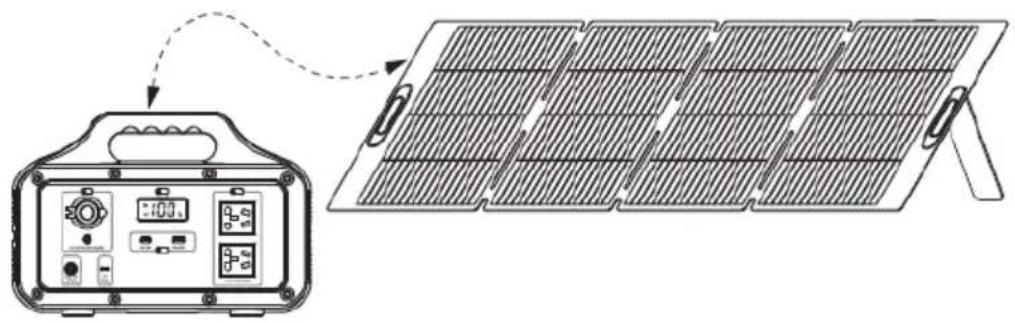

- Schließen Sie das Energiespeichergerät/Mobiltelefon/Pad nach Bedarf an.
Zwei Wege zu mehr Leistung!
Wenn Licht auf die lichtempfangende Fläche des Solarmoduls fällt, erzeugt das Solarmodul Gleichstrom mit einer Spannung von über 24 V. Sind die Module in Reihe geschaltet, entspricht die Gesamtspannung der Summe der Spannungen der einzelnen Module.
- Schließen Sie zwei Solarmodule an zwei Anschlüsse an (Parallelschaltung wird nicht unterstützt).


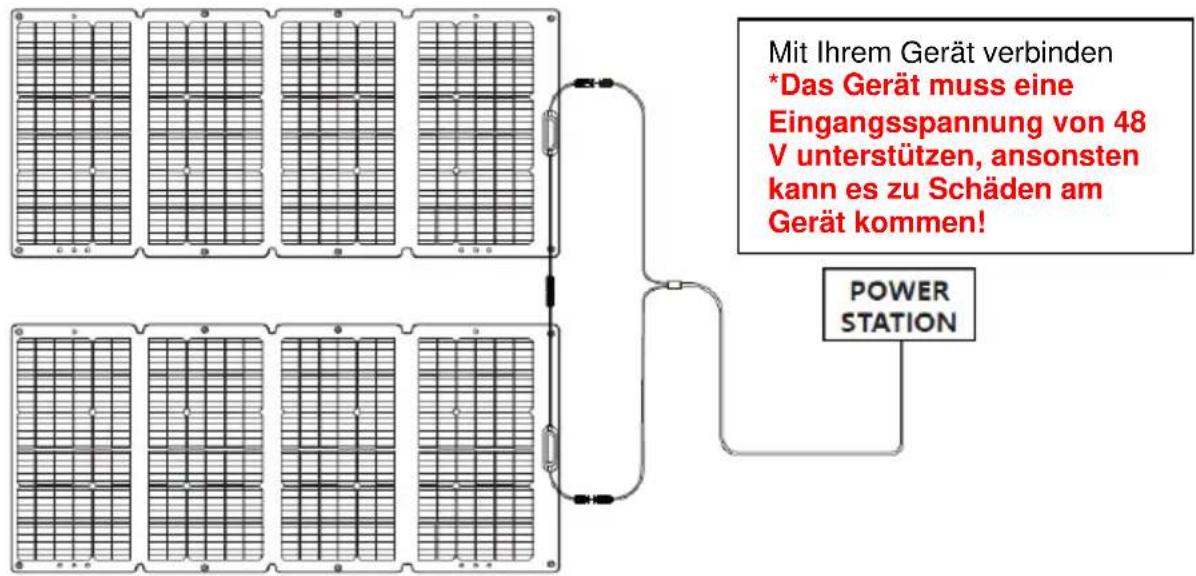

Mit Ihrem Gerät verbinden *Das Gerät muss eine Eingangsspannung von 48 V unterstützen, ansonsten kann es zu Schäden am Gerät kommen! POWER STATION- Schalten Sie zum Aufladen Ihres Geräts drei Solarzellen in Reihe.
BLUEPALM


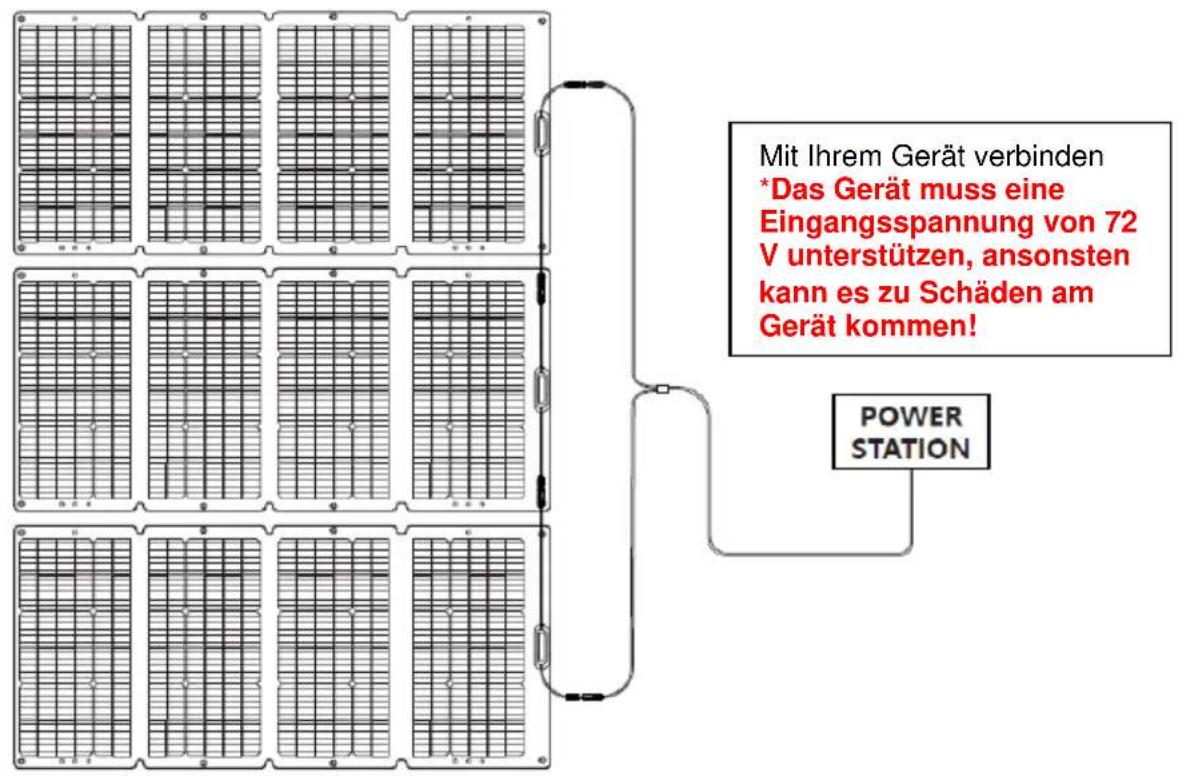

Mit Ihrem Gerät verbinden *Das Gerät muss eine Eingangsspannung von 72 V unterstützen, ansonsten kann es zu Schäden am Gerät kommen! POWER STATIONHäufig gestellte
F1: Welche Geräte können mit den Solarpanelen aufgeladen werden?
Jedes Solarmodul hat ein Paar MC4-Anschlüsse. Sie können ein Solarverlängerungskabel verwenden, um Ihre Geräte über die MC4-Anschlüsse aufzuladen.
F2: Kann das Solarpanel die volle Leistung von 120/200 Watt abgeben?
Ja, das ist unter optimalen Bedingungen möglich. Das hängt von der Witterung und dem Winkel zwischen der Sonneneinstrahlung und den Panelen ab.
F3: Ist das Solarpanel wasserdicht?
Das Solarpanel ist aus wasserdichtem Material gefertigt, wasserdicht, langlebig und leicht zu tragen.
F4: Kann ich mehrere Solarmodule in Reihe geschaltet nutzen?
BLUEPALM
Sie können bis zu drei Solarmodule über ein MC4-Kabel in Reihe schalten.
Testen Sie die miteinander verbundenen Module, bevor Sie sie an das System anschließen. Testen Sie immer alle elektrischen und elektronischen Komponenten des Systems, bevor Sie das System in Betrieb nehmen, und befolgen Sie immer die Anweisungen, die zusammen mit jedem Teil und jedem Gerät geliefert werden. Um die elektrische Leistung des Moduls zu testen, wird das Modul meist Sonnenlicht ausgesetzt und darf nicht an eine Last angeschlossen sein. Achten Sie auf Ihre persönliche Sicherheit, wenn Sie diese Messungen vornehmen. Sollte es zu einer abnormalen Stromerzeugung kommen, beheben Sie das Problem anhand der folgenden Schritte:
- Überprüfen Sie die gesamte Verkabelung, um sicherzustellen, dass keine offenen Stromkreise oder Wackelkontakte vorhanden sind
- Überprüfen Sie die Leerlaufspannung der einzelnen Module
- Überprüfen Sie die Leerlaufspannung, wenn das Modul vollständig mit lichtundurchlässigem Material abgedeckt ist; entfernen Sie dann das lichtundurchlässige Material und messen Sie die Leerlaufspannung an den Klemmen des Moduls und vergleichen Sie die beiden Werte.
Bei direkter Sonneneinstrahlung kann ein einzelnes Modul Gleichspannungen von mehr als 24 V erzeugen. Der Kontakt mit Gleichspannungen von 24 V oder mehr ist potenziell gefährlich. Beim Trennen von Drähten, die an PV-Komponenten
BLUEPALM
angeschlossen sind, die Sonnenlicht ausgesetzt sind, kann ein Lichtbogen entstehen.
Ein solcher Lichtbogen kann Verbrennungen oder einen Brand verursachen. Bitte gehen Sie mit besonderer Sorgfalt vor, da es sonst zu weiteren Problemen kommen kann. Deshalb ist es wichtig, sich vor Strom zu schützen!
BLUEPALM
Technische Daten
| 120 W Solarmodul |
| Nennleistung: 120 W ± 5 % |
| Voc: 24,4 V ± 5 % |
| Isc: 6,60 A ± 5 % |
| Vmp: 19,8 V ± 5 % |
| Imp: 6,23 A ± 5 % |
| Arbeitstemperatur: -20~60 °C |
| Zellentyp: Monokristallines Silizium |
| Allgemeines |
| Gewicht: 6 kg (8,8 lbs) |
| Abmessungen geöffnet: 1370 x 616 x 4 mm |
| Abmessungen zusammengeklappt: 616 x 381 x 45 mm |
| Ausgänge |
| MC4-Solaranschluss |
| In Reihe schaltbar: Ja, bis zu 360 W |
| 200 W Solarmodul |
| Nennleistung: 200 W ± 3 % |
| Voc: 22,95 V ± 5 % |
| Isc: 11,66 A ± 5 % |
| Vmp: 19,48 V ± 5 % |
| Imp: 10,57 A ± 5 % |
| Arbeitstemperatur: -10~65 °C |
| Zellentyp: Monokristallines Silizium |
| Allgemeines |
| Gewicht: 8,7 kg (19,2 lbs) |
| Abmessungen geöffnet: 2075 x 681 x 35 mm |
| Abmessungen zusammengeklappt: 681 x 555 x 65 mm |
| Ausgänge |
| MC4-Solaranschluss |
| In Reihe schaltbar: Ja, bis zu 600 W |
BLUEPALM
GARANTIE
Mit diesem Qualitätsprodukt von BLUEPALM haben Sie sich für Innovation, Langlebigkeit und Zuverlässigkeit entschieden.
Für dieses BLUEPALM Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum, gültig in Österreich, Deutschland, Schweden, den Niederlanden, Rumänien, Tschechien und der Slowakei! Sollten während dieser Zeit wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach dem Ermessen von Schuss) einen Austausch des Produkts. Ist aus wirtschaftlichen Gründen weder eine Nachbesserung noch ein Ersatz möglich, behalten wir uns vor, eine Gutschrift über den gegenwärtigen Wert auszustellen. Im Falle von Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler oder direkt an uns. Wir weisen darauf hin, dass Reparaturen, die nicht von der autorisierten Vertragswerkstatt in Österreich durchgeführt werden, die Gültigkeit dieser Garantie sofort beenden.
Diese Garantie gilt nicht für:
• Reparatur oder Austausch von Teilen aufgrund von normalem Verschleiß
• Schäden durch Nichtbeachtung der Betriebsanleitung
- Geräte, die – auch nur teilweise – für kommerzielle Zwecke genutzt wurden
- Geräte, die durch äußere Einwirkung (Sturz, Schlag, Bruch, unsachgemäße Verwendung usw.) mechanisch beschädigt wurden, sowie Abnutzungserscheinungen ästhetischer Natur
- Geräte, die unsachgemäß behandelt wurden
• Geräte, die nicht von unserer autorisierten Servicewerkstatt geöffnet wurden
- Geräte, die nicht den Erwartungen der Verbraucher entsprechen
• Schäden, die durch höhere Gewalt, Wasser, Blitzschlag, Überspannung verursacht wurden
- Geräte, bei denen die Typenbezeichnung und/oder die Seriennummer auf dem Gerät geändert, gelöscht, unleserlich gemacht oder entfernt wurde
- Leistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder zu uns und zurück sowie die damit verbundenen Risiken
Wir weisen ausdrücklich darauf hin, dass innerhalb der Gewährleistungsfrist bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde eine Pauschale von 60 € (Verbraucherpreisindex 2010, Juni 2015) berechnet wird.
Die absolute Garantiezeit von 2 Jahren ab Kaufdatum wird durch die Erbringung von Garantieleistungen (Reparatur oder Austausch des Geräts) nicht verlängert. Die 2-Jahres-Garantie gilt nur gegen Vorlage des Kaufbelegs (muss den Namen und die Adresse des Händlers sowie die vollständige Bezeichnung des Geräts enthalten) und der entsprechenden Garantieurkunde, auf der der Gerätetyp sowie die Seriennummer (ablesbar auf dem Karton und auf der Rück- oder Unterseite des Geräts) vermerkt sein müssen! Ohne Vorlage der Garantieurkunde gilt nur die gesetzliche Gewährleistung! Wir weisen ausdrücklich darauf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und im vollen Umfang fortbestehen. Die Schuss Home Electronic GmbH und ihre Erfüllungsgehilfen haften für Schäden nur bei grober Fahrlässigkeit oder Vorsatz. In jedem Fall ist die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Einsparungen, Folgeschäden und Schäden aus Ansprüchen Dritter ausgeschlossen. Schäden an oder für aufgezeichnete Daten sind grundsätzlich von der Haftung ausgeschlossen.
Ich gratuliere Ihnen zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit Ihrem BLUEPALM Gerät!
ADRESSE
Schuss Home Electronic GmbH
1140 Wien, Scheringgasse 3
Tel.: +43 (0)1/ 970
Typenbezeichnung: ....
Seriennummer: ....
_Im Garantiefall muss diese Garantieurkunde zusammen mit dem Gerät an die autorisierte Servicewerkstatt oder den Händler, bei dem Sie das Gerät gekauft haben, übergeben werden!
