NÁVOD NA OBSLUHU RPI M8A DELTA
Ръководство за бърза инсталация за соларни инвертори Stručný návod k instalaci solárního střídače Kort installationsvejledning til solcelleinverter Kurzinstallationsanleitung Solar-Wechselrichter Σύντομες οδηγίες εγκατάστασης ηλιακών μετατροπέων Quick Installation Guide for Solar Inverters Guía rápida de instalación del inversor solar Päikesepaneelide inverteri paigaldamise lühijuhend Aurinkosähköinvertterien asennusohje Guide d'installation rapide pour les onduleurs solaires Kratke upute za instalaciju solarnog izmjenjivača Rövid telepítési útmutató napelemes inverterekhez Guida rapida all'installazione per inverter solare Trumpas saulès inverterio jrengimo vadovas Saules energijas strāvas pārveidotājs, īsā instalācijas instrukcija Beknopte installatiehandleiding voor omvormer voor zonne-energie Kort installasjonsveiledning for solcellevekselretter Skrócona instrukcja instalacji falownika solarnego Instruções de instalação resumidas para inversor solar Ghid de instalare rapidă pentru invertor solar Krátky návod na inštaláciu solárneho invertora Kratka navodila za namestitev razsmernika za sončno energijo Kortfattad installationsanvisning för solcellsväxelriktare Güneş enerjisi inverteri için kısa kullanım kılavuzu

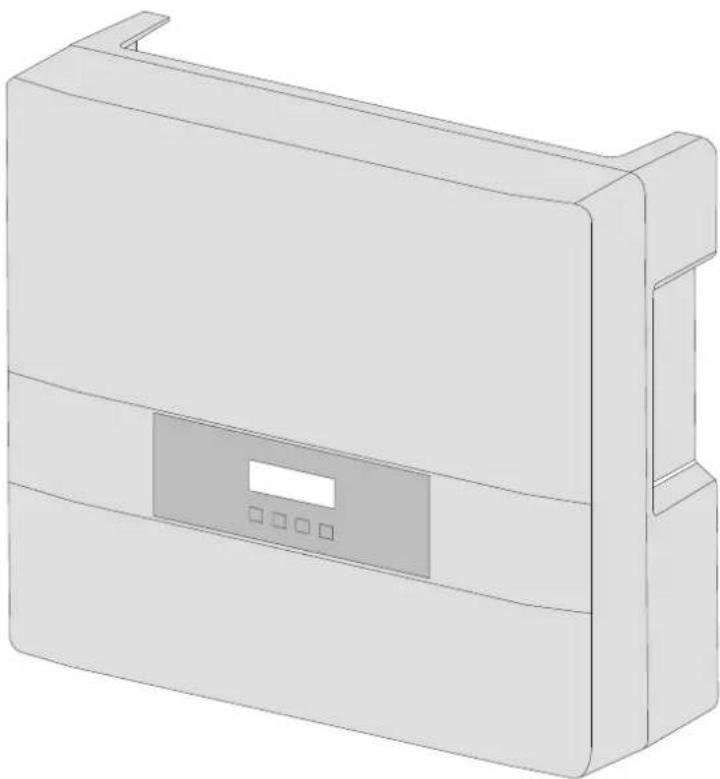

Tento krátky návod na inštaláciu platí pre nasledujúce modely invertorov:
RPI M6A (výrobné číslo Delta RPI602FA0E1000)
RPI M8A (výrobné číslo Delta RPI802FA0E1000)
RPI M10A (výrobné číslo Delta RPI103FA0E1000)
DSP: 1.42/RED: 1.15/COMM: 1.24 alebo vyššie
SK
Delta prepracováva kontinuálne svoje príručky, aby vám poskytla úplné informácie o inštalácii a prevádzke našich invertorov. Pred začiatkom inštalačných prác si preto vždy na internetovej adrese www.solar-inverter.com skontrolujte, či nie je k dispozícii novsia verzia krátkeho návodu na inštaláciu, resp. podrobnej inštalačnej a prevádzkovej príručky.
Support: Delta Electronics (Netherlands) B.V. • Tscheulinstraße 21 • 79331 Teningen • Nemecko
Oprávnený obchodný zástupca pre tento výrobok v EÚ: Delta Electronics (Netherlands) B.V. • Zandsteen 15 • 2132 MZ Hoofddorp • Holandsko
Úraz elektrickým proudem
Úraz elektrickým proudem
Zásah elektrickým prúdom
Počas prevádzky je v invertore potenciálne životunebezpečné napätie. Po odpojení invertora od všetkých zdrojov elektrického prúdu je toto napätie ešte do 60 sekúnd v invertore. Pred prácami na invertore sa musia preto vykonať nasledujúce pracovné kroky:
- Otočte rozpojovač AC/DC do polohy OFF (VYP.).
- Invertor odpojte od všetkých zdrojov AC a DC napätia a zabezpečte, aby sa žiaden spoj nedal nedopatrením obnovit.
- Počkajte minimálne 60 sekúnd, kým sa nevybijú interné kondenzátory.
NEBEZPEČENSTVO
Zásah elektrickým prúdom
Na prípojkách DC invertora je potenciálne životunebezpečné napätie. Ak dopadá svetlo na solárne moduly, začínajú ihneď vyrábat’ prúd. Prebieha to aj vtedy, ak svetlo nedopadá priamo na solárne moduly.
▶ Invertor nikdy neodpájajte pod zaťažením zo solárnych modulov.
▶ Otočte rozpojovač AC/DC do polohy OFF (VYP.).
▶ Odpojte spojenie so siet'ou, aby invertor nemohol dodávať žiadnu energiu do siete.
▶ Odpojte invertor od všetkých zdrojov AC a DC napätia. Zabezpečte, aby sa žiadne spojenie nedalo nedopatrením obnovit'.
▶ Kábel DC chráňte pred neúmyselným dotykom.
- Aby ste splnili bezpečnostné požiadavky normy IEC 62109-5.3.3 a predišli ujmám na zdraví osôb a vecným škodám, musí sa invertor inštalovat' a prevádzkovat' podľa bezpečnostných a pracovných pokynov tejto príručky. Spoločnosť Delta Electronics nezodpovedá za škody, ktoré vzniknú nerešpektovaním bezpečnostných a pracovných pokynov tejto príručky.
- Všetky opravy na invertore musí vykonat' spoločnosť Delta Electronics. V opačnom prípade záruka stráca platnosť.
- Výstražné pokyny a výstražné symboly, ktoré umiestnila spoločnosť Delta Electronics na invertore, sa nesmú odstraňovat.
- Invertor má vysokú hodnotu plazivého prúdu. Uzemňovací kábel sa musí pripojit' pred uvedením do prevádzky.
- Z dôvodu nebezpečenstva vzniku elektrického oblúka nevyt'ahujte počas zaťaženia solárneho invertora žiadne káble.
- Aby ste predišli poškodeniam zásahom blesku, dodržujte ustanovenia, ktoré platia vo vašej krajine.
- Povrch invertora sa môže pri prevádzke silno rozohriat'. Invertora sa okrem displeja dotýkajte len bezpečnostnými rukavicami.
- Na rozhrania RS485 sa smú pripojit' len zariadenia, ktoré sú pripojené v súlade so SELV (EN 60950).
- Na zabezpečenie stupňa ochrany IP65 sa musia všetky prípojky dostatočne utesnit'. Nepoužívané prípojky utesnite dodanými krytkami.
Stiahnutie návodu na inštaláciu a použitie
M6A M8A M10A
Technické údaje
SK
| Vstup (DC) RPI M6A RPI M8A RPI M10A | |||
| Odporúčaný maximálny výkon PV 1) | 7 500 W_p | 10 000 W_p | 12 500 W_p |
| Maximálny výkon 6 600 W 8 800 W 11 000 W | |||
| Rozsah vstupného napätia 200 ... 1 000 V | DC | ||
| Maximálne vstupné napätie 1 000 V | DC | ||
| Menovité napätie 600 V | DC | ||
| Riadiace napätie > 250 V | DC | ||
| Riadiaci výkon 40 W | |||
| Rozsah prevádzkového napätia MPP 200 ... 1 000 V | DC | ||
| Rozsah prevádzkového napätia MPP pri plnom výkone | |||
| Symetrické zaťaženie 315 ... 800 V | DC | 415 ... 800 V_DC | 415 ... 800 V_DC |
| Asymetrické zaťaženie (60/40 %) 425 ... 800 V | DC | 565 ... 800 V_DC | 415 ... 800 V_DC |
| Maximálny vstupný průd, celkovo (DC1/DC2) | 20 A (10 A/10 A) | 20 A (10 A/10 A) | 25 A (15 A/10 A) |
| Maximálny skratový průd pri výpadku | 13 A/13 A | 13 A/13 A | 19,5 A/13 A |
| Počet regulátorov MPPT | Paralelné vstupy: 1 regulátor MPPT, samostatné vstupy: 2 regulátory MPPT | ||
| Maximálna asymetria | 60/40 % | ||
| Počet vstupov DC, celkovo (DC1/DC2) | 2 (1/1) | 2 (1/1) | 3 (2/1) |
| Galvanické oddelenie | Nie | ||
| Prepătová kategória2) | II | ||
| Výstup (AC) | RPI M6A RPI M8A RPI M10A | ||
| Max. zdanlivý výkon3) | 6 300 VA | 8 400 VA | 10 500 VA |
| Menovitý zdanlivý výkon | 6 000 VA^4) | 8 000 VA | 10 000 VA |
| Rozsah napätia5) | 230 ±20 %/400 V_AC ±20 %, 3 fázy + ochranný vodič (PE) alebo 3 fázy + N + ochranný vodič (PE) | ||
| Menovitý průd | 8,7 A | 11,6 A | 14,5 A |
| Maximálna intenzita průdu | 9,7 A | 13 A | 16 A |
| Zapínací průd | 31 A/100 μs | ||
| Menovitá frekvencia | 50/60 Hz | ||
| Frekvenčný rozsah5) | 50 ±5 Hz/60 ±5 Hz | ||
| Nastavitelný výkonový faktor | 0,8 kap ... 0,8 ind | ||
| Celkový činitel harmonického skreslenia | < 3 % | ||
| Napájanie DC průdom | < 0,5 % menovitého průdu | ||
| Stratový výkon v nočnej prevádzke | < 2 W | ||
| Prepătová kategória2) | III | ||
| Mechanické vyhotovenie | RPI M6A RPI M8A RPI M10A | ||
| Rozmery (Š x V x H) | 510 x 445 x 177 mm | ||
| Hmotnosť | 25 kg | 25 kg | 26 kg |
| Chladenie | Prirodzená konvekcia | ||
| Druh pripojenia AC | Amphenol C16-3 | ||
| Druh pripojenia DC | Multi-Contact MC4 | ||
| Komunikačné rozhrania | 2×x RS485, 1× Wi-Fi, 1× beznapătový kontakt, 1× externé odpojenie (EPO), 6× digitálne vstupy | ||
| Všeobecná špecifikácia | RPI M6A RPI M8A RPI M10A | ||
| Názov modelu Delta | RPI M6A | RPI M8A | RPI M10A |
| Výrobné číslo Delta | RPI602FA0E1000 | RPI802FA0E1000 | RPI103FA0E1000 |
| Maximálny stupeň účinnosti | 98,3 % | 98,3 % | 98,3 % |
| Stupeň účinnosti EÚ | 97,6 % | 97,9 % | 98,0 % |
| Rozsah prevádzkovej teploty | -25 ... +60 °C | ||
| Rozsah prevádzkovej teploty bez regulácie | -25 ... +40 °C | ||
| Rozsah skladovacích teplót -25 ... +60 °C | |||
| Relatívna vlhkost' vzduchu | 0 ... 100 %, nekondenzujúca | ||
| Maximálna geografická prevádzková výška | 2 000 m nad hladinou mora | ||
| Štandardy a smernice RPI M6A RPI M8A RPI M10A | ||
| Stupeň ochrany IP65 | ||
| Trieda bezpečnosti I | ||
| Stupeň znečistenia II | ||
| Reakcia pri preťažení Obmedzenie intenzity prúdu, obmedzenie výkonu | ||
| Bezpečnosť IEC 62109-1/-2, CE zhoda | ||
| EMC EN 61000-6-2, EN 61000-6-3 | ||
| Odolnosť voči rušeniu IEC 61000-4-2/-3/-4/-5/-6/-8 | ||
| Činitel' harmonického skreslenia EN 61000-3-2 EN 61000-3-12 | ||
| Kolísanie napätia a blikanie EN 61000-3-3 EN 61000-3-11 | ||
| Siet'ové rozhrania | pozri solarsolutions.delta-emea.com | |
^1 Pri prevádzke so symetrickými vstupmi DC (50/50 %)
2) IEC 60664-1, IEC 62109-1
^31 Maximálny AC zdanlivý výkon uvádza výkon, ktorý dokáže poskytnúť invertor. Tento maximálny zdanlivý výkon sa nemusí nutne dosiahnut'.
^41 Obmedzenie na 4,99 kVA, ak je vybraný typ siete „AU/NZ PL 4,99k“.
^47 AC napätie a frekvenčný rozsah budú programované na základe daných vnútroštátnych predpisov.
NEVARNOST
Električni udar
SK Nepoužívajte poškodené komponenty!
Ohrozenie života zásahom elektrickým prúdom
SK
Ak je invertor v prevádzke, vzniká vo vnútri potenciálne životunebezpečné napätie, ktoré sa zachováva ešte 60 sekúnd po odpojení napájania.
Nikdy nerozoberajte teleso invertora. Invertor neobsahuje žiadne diely, na ktorých by obsluha alebo inštalatéri museli vykonávať údržbu alebo opravy. Pri rozobratí telesa invertora zaniká záruka.
Pred prácami na invertore si prečítajte dodanú príručku a dodržujte pokyny, ktoré sú v nej uvedené.
Horúce povrchy.
Počas prevádzky sa môže teleso invertora veľmi zohriat'.
