NÁVOD NA OBSLUHU PE 14-2 150 Flex

Na prvý pohl'ad ..... 137

Vylúčenie zodpovednosti ..... 143

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE!

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 143)!

Technické údaje

		PE 14-2 150 PE 14-1 180
Typ náradia		Ručná leštička
Max. ∅ nástroja mm		200 250
Závit na vretene		M14
Otáčky chodu naprázdno ot./min		380–2100 250	–1380
Menovité otáčky ot./min		2600 1700
Príkon W		1400 1400
Výkon W		880 880
Hmotnost' podľa „EPTA-procedure 01/2003“ (bez kábla)	kg	2,3
Trieda ochrany		II/☐

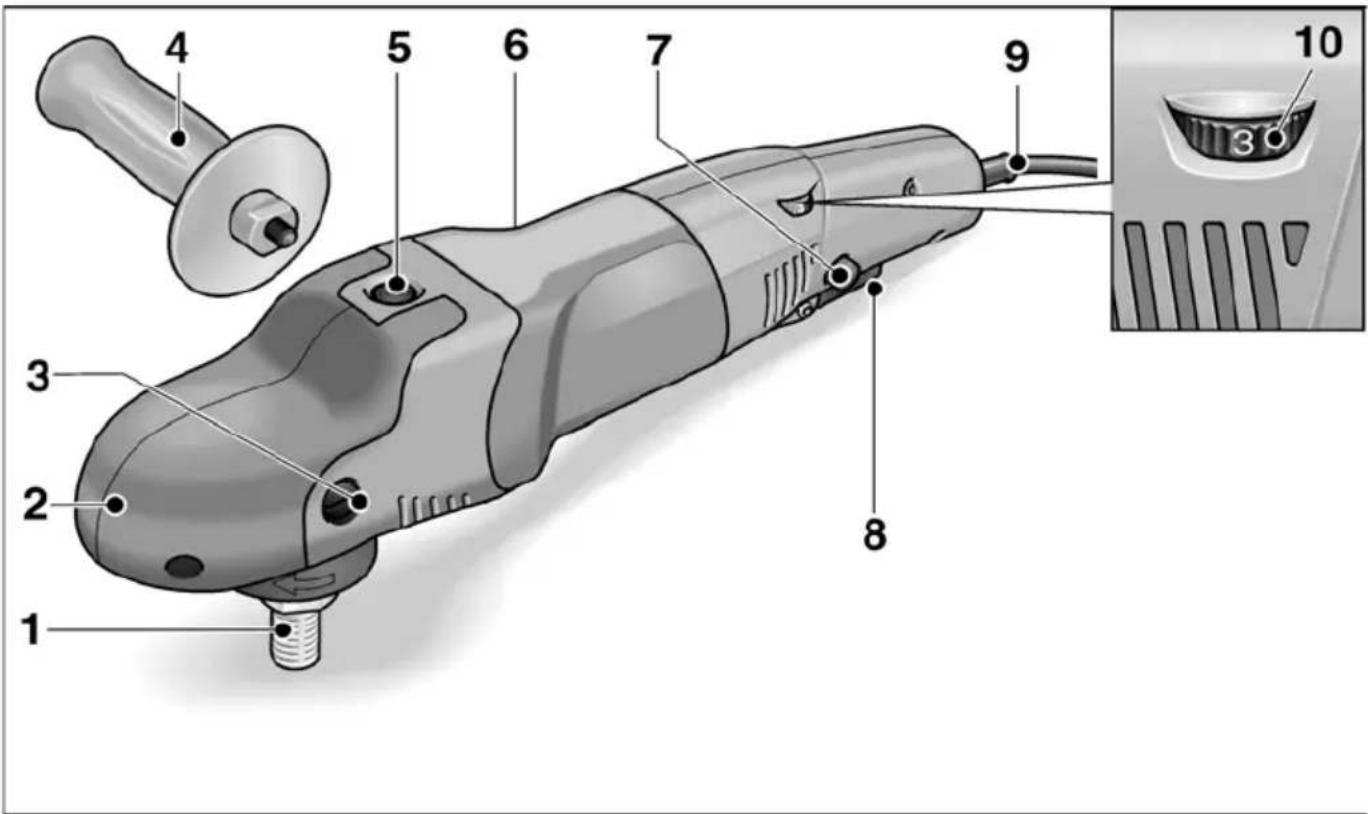

Na prvý pohl'ad

S výstupom vzduchu a šípkou smeru otáčania.

3 Upevňovacia skrutka uchopovacieho krytu

4 Rukovät'

5 Aretácia vretena Na znehybnenie vretena pri výmene nástroja.

6 Typový štítok

7 Aretačné tlačidlo

Aretuje vypínač na trvalú prevádzku.

8 Vypínač

Na zapnutie a vypnutie, ako aj na nabehnutie na predvolené otáčky.

– predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl'a nich.

Táto ručná leštička je konštruovaná podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel. Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte ručnú leštičku len

• pre stanovené použitie,
• v bezchybnom bezpečnostne- technickom stave.

Okamžite odstráňte poruchy,
ktoré obmedzujú bezpečnost'.

Stanovené použitie

– na živnostenské nasadenie v priemysle a remeslníctve,
– na všetky leštiace práce s leštiacim špongiami, jahňacími a vlnenými kožušinami, plstenými kotúčmi, leštiacimi látkovými kotúčmi
– na prácu s leštiacimi nástrojmi, ktoré sú schválené pre otáčky minimálne 2600 ot./min (PE 14-2 150) alebo 1700 ot./min (PE 14-1 180).

Bezpečnostné upozornenia pre leštenie

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia, pokyny, pozrite si vyobrazenia a špecifikácie dodané s elektrickým náradím. Chyby pri dodržiavaní nasledujúcich výstražných upozornení môžu zapríčinit' úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

■ Používajte toto elektrické náradie ako leštičku. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím. Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.
■ Toto elektrické náradie nie je vhodné na brúšenie, na brúšenie s brúsnym papierom, pre prácu s drôtenými kefami a na rozbrusovanie. Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia a poranenia.
■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie. Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit', nie je zárukou žiadneho bezpečného použitia.
- Prípustné otáčky pracovného nástroja musia byt' najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomit' a lietat'.
■ Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedat' rozmerovým údajom elektrického náradia. Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.
■ Pracovné nástroje, ktoré sú vybavené vložkou so závitom, musia presne pasovat' na závit brúsneho vretena. Pri takých pracovných nástrojoch, ktoré sa montujú pomocou príruby, treba priemer otvoru pracovného nástroja prispôsobit' upínaciemu priemeru príruby. Pracovné nástroje, ktoré nie sú presne upevnené do upínacieho mechanizmu ručného elektrického náradia, sa otáčajú nerovnomerne a intenzívne vibrujú, čo môže mat' za následok stratu kontroly nad ručným elektrickým náradím.
■ Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím skontrolujte pracovné nástroje z hl'adiska odlupovania a trhlín. Ked' elektrické náradie alebo pracovný

nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat's najvyššími otáčkami. Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

■ Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare. Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré Vás chránia pred malými čiastočkami materiálu. Oči sa majú chránit’ pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách. Protiprachová maska alebo ochranná dýchacia maska musia filtrovat’ prach vznikajúci pri použití. Ked’ ste dlhšiu dobu vystavení hlasitému hluku, môžete utrpiet’ stratu sluchu.
■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky. Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.
■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov. Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.
■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví. Rotujúci pracovný nástroj sa môže dostat’ do kontaktu s odkládacou plochou, čím môžete stratit’ kontrolu nad elektrickým náradím.

■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení. Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavrtat' do Vášho tela.

■ Vetracie štrbiny Vášho elektrického náradia pravidelne čistite. Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.

■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky. Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

- Nepripustite žiadne vol'né diely leštiaceho návleku, najmä úväzu. Uviažte alebo skráťte úväzy. Vol'né, spolurotujúce úväzy môžu zachytit' Vaše prsty alebo sa zamotat' okolo obrobku.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd'. Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania pracovného nástroja. Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podl'a smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút'.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabránit' vhodnými preventivnymi opatreniami, ako je nasledovne popísané.

• Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'. Používajte vždy prídavnú rukovát', ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu. Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat' sily spätného rázu a reakčné sily.
  ■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovať nad Vašu ruku.
  ■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu ručnej leštičky v mieste zablokovania.
  ■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd. Zabráňte tomu, aby sa pracovné nástroje od obrobku odrazili a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
  ■ Nepoužívajte žiadne ret'azové alebo ozubené pílové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Ďalšie bezpečnostné pokyny

■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.
■ Aretáciu vretena stláčajte len pri zastavenom nástroji.

Hlučnost' a vibrácia

Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučností a vibrácií menia.

i UPOZORNENIE!

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v ktorých je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a pracovných nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Návod na použitie

VAROVANIE!

Pred všetkými prácami na ručnej leštičke vytiahnite siet'ovú zástrčku.

POZOR!

Napät'ové údaje na typovom štítku a skutočné siet'ové napätie musia byt' zhodné.

Pred uvedením do prevádzky

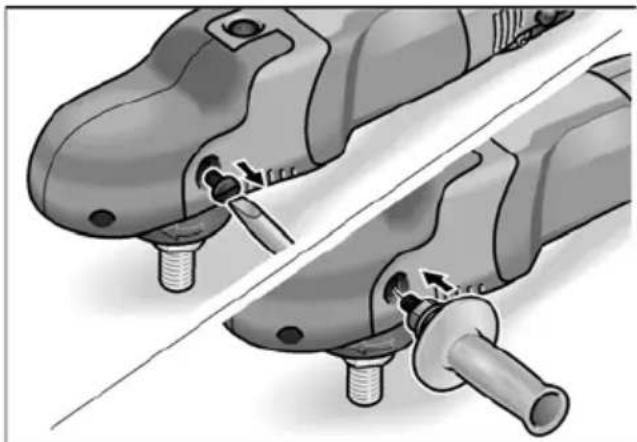

Montáž prídavnej rukoväti

Pre lepšiu manipuláciu s leštičkou je možné namontovat' prídavnú rukovát'.

K tomuto účelu vyskrutkujte na strane, na ktorú sa má namontovať rukoväť, upevňovaciu skrutku uchopovacieho krytu. Pri demontáži rukoväti znova namontujte skôr odstránenú skrutku.

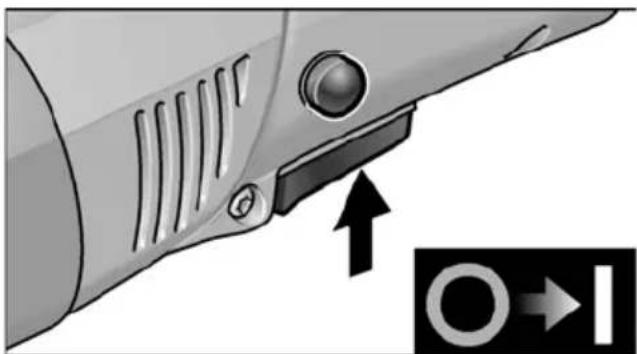

Zapnutie a vypnutie

Krátkodobá prevádzka bez zaskočenia:

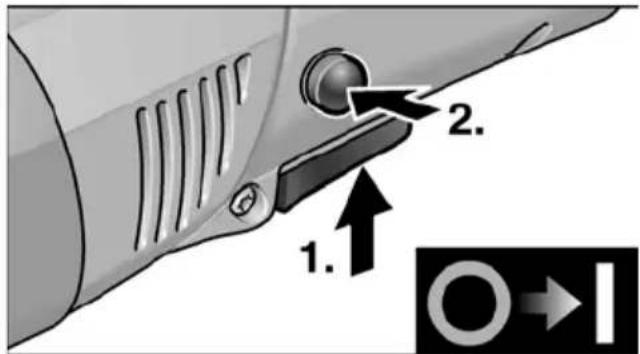

Trvalá prevádzka so zaskočením:

1. 2. 1.

■ Na nastavenie pracovných otáčok nastavte nastavovacie koliesko (10) na požadovanú hodnotu.
■ Citlivým ovládaním vypínača (8) sa náradie rozbehne až na predvolené otáčky.

POZOR!

Nebezpečenstvo poranenia vplyvom zničenia nástroja. Použite nástroj zodpovedajúci pracovnej úlohe.

i

UPOZORNENIE!

Pri pret'aženiu alebo prehriatiu v trvalej prevádzke znižuje náradie automaticky otáčky, až kým nie je dostatočne vychladené.

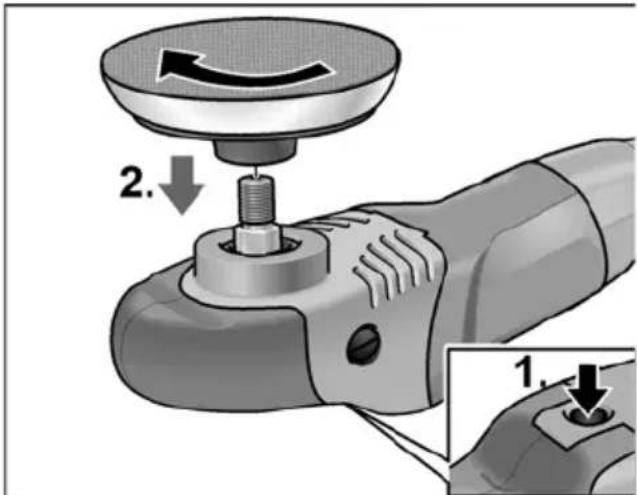

Upevnenie uchytenia nástroja

■ Vytiahnite siet'ovú zástrčku.
■ Stlačte aretáciu vretena a držte ju stlačenú (1.).

2. 1.

■ Naskrutkujte v smere pohybu hodinových ručičiek uchytenie nástroja (kotúč s suchým zipsom, plstený kotúč) na vreteno a pevne ho rukou utiahnite (2.).
■ Zastrčte siet'ovú zástrčku do zásuvky.
■ Zapnite ručnú leštičku (bez zaskočenia) a nechajte ju cca 30 sekúnd v chode. Skontrolujte nevyváženost' a vibrácie.
■ Vypnite ručnú leštičku.

Výmena uchytenia nástroja

■ Vytiahnite siet'ovú zástrčku.
■ Stlačte aretáciu vretena a držte ju stlačenú.
- Otáčajte uchytením nástroja proti smeru pohybu hodinových ručičiek a odskrutkujte ho z vretena.
■ Namontujte nové uchytenie nástroja (pozri hore).

Upozornenia k upevneniu nástrojov

POZOR!

Upevnite nástroje centrovane na uchytenie nástroja. Vplyvom nevyváženosti je možné poškodenie náradia. Výsledok práce sa môže zhoršit'.

Pracovné pokyny

POZOR!

Po vypnutí pracovný nástroj ešte po krátky čas dobieha.

Pri použití leštiacej pasty používajte pre každú pastu vlastné náradie.

Na chúlostivých povrchoch (napr. autolaky) nepracujte agresívne, ale s nízkymi otáčkami a malým prítlakom.

Špongie je možné čistit' strojovo.

Dalšie informácie o produktoch výrobcu na www.flex-tools.com.

Pred všetkými prácami na ručnej leštičke vytiahnite siet'ovú zástrčku.

Čistenie

VAROVANIE!

Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa náradia usadzovat' vodivý prach. Zníženie ochrannej izolácie! Prevádzkujte náradie cez chránič vybavovaný chybovým prúdom (vybavovací prúd 30 mA).

Náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia je závislá na opracovávanom materiáli a dobe používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

Uhlíkové kefy

Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.

Cez zadné vstupné otvory vzduchu je možné počas používania pozorovat' opal'ovanie uhlíkov. Pri silnom opal'ovaní uhlíkov ručnú leštičku okamžite vypnite. Odovzdajte ručnú leštičku do niektorej servisnej dielne, autorizovanej výrobcom.

Prevodovka

i UPOZORNENIE!

Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

Náhradné diely a príslušenstvo

Đalšie príslušenstvo, najmä nástroje a pomocné leštiace prostriedky, nájdete v katalógoch výrobcu.

Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Podl'a evropskej smernice 2012/19/ES o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

i UPOZORNENIE!

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

(€-Prehlásenie o zhode

Prehlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

EN 60745 podl'a ustanovení smerníc 2014/30/EÚ, 2006/42/ES, 2011/65/EÚ. Zodpovednost' za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca nenesú žiadnu zodpovednost' za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
