NÁVOD K OBSLUZE PE 14-2 150 Flex
Symboly na nářadí 128
Technické údaje 128
Na první pohled 129
Pro Vaši bezpečnost ..... 130
Hlučnost a vibrace ..... 132
Návod k použití ..... 133
Údržba a ošetřování ..... 134
Pokyny pro likvidaci ..... 135
Prohlášení o shodě €....135
Vyloučení odpovědnosti ..... 135
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNĚNÍ!
Označuje applikační tipy a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranu očí!
Pokyn pro likvidaci použitého spotřebiče (viz stránka 135)!
Technické údaje
| PE 14-2 150 PE | 14-1 180 | ||
| Typ nářadí Ruční leštička | |||
| Max. ∅ nástroje mm 200 250 | |||
| Závit na vřetenu M14 | |||
| Otáčky naprázdno ot./min 380–2100 | 250–1380 | ||
| Jmenovité otáčky | ot./min | 2600 | 1700 |
| Příkon | W | 1400 | 1400 |
| Výkon | W | 880 880 | |
| Hmotnost podle standardu „EPTA-procedure 1/2003“ (bez kabelu) | kg | 2,3 | |
| Třída ochrany | II/☐ | ||

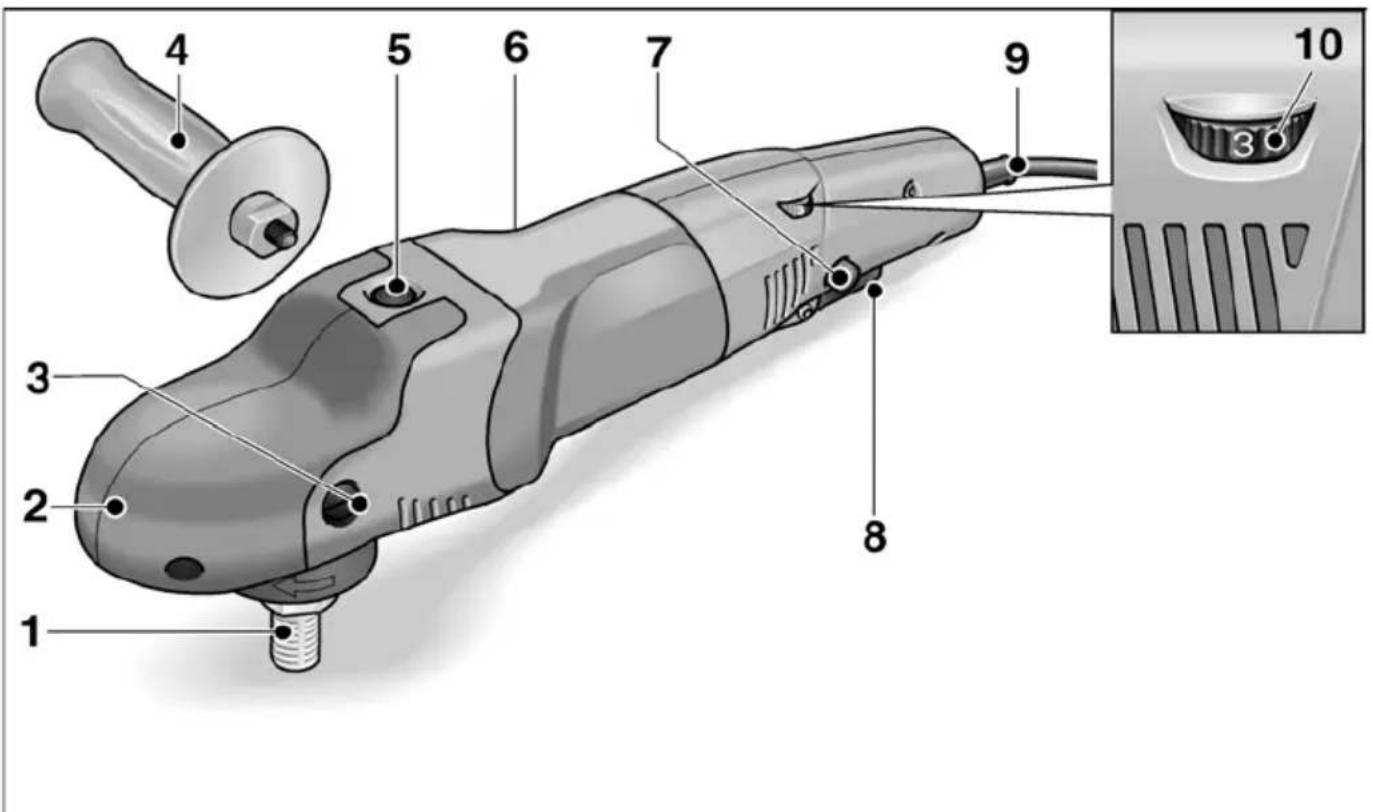

Na první pohled
1 Vřeteno
2 Převodová hlava s uchopovacím krytem
S výstupem vzduchu a šipkou směru otáčení.
3 Upevňovací šroub uchopovacího krytu
4 Rukojet'
5 Aretace vřetena
K znehybnění vřetena při výměně nástroje.
6 Typový štítek
7 Aretační tlačítko Aretuje vypínač (8) na trvalý provoz.
8 V y p í n a č
K zapnutí a vypnutí a rovněž k najetí až na předvolené otáčky.
9 Sít'ový kabel 4,0 m se sít'ovou zástrčkou
10 Nastavovací kolečko pro předvolbu otáček
Pro Vaši bezpečnost
VAROVÁNÍ!
Před použitím ruční leštičky si přečtěte:
– předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.
Tato ruční leštička je konstruována podle současného stavu techniky a uznávaných bezpečnostně-technických pravidel. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Používejte ruční leštičku pouze
– pro stanovené použití,
- v bezvadném bezpečnostně-technickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Stanovené použití
Tato ruční leštička je určená
– pro živnostenské použití v průmyslu a řemesle,
- k lešticím pracím všeho druhu s lešticími houbami, ovčími a vlněnými kožešinami, plstěnými kotouči, lešticími látkovými kotouči,
- k nasazení s lešticími nástroji, které jsou schválené pro otáčky minimálně 2600 ot./min (PE 14-2 150) nebo 1700 ot./min (PE 14-1 180).
Bezpečnostní pokyny k leštění
VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění, všechny pokyny, obrázky a specifikace, dodané s elektronářadím. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.
■ Používejte toto elektrické nářadí jako leštičku. Dodržujte všechna bezpečnostní upozornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím. Nebudete-li následující pokyny dodržovat, může dojít k úrazu elektrickým proudem, požáru a/nebo těžkým poraněním.
■ Toto elektrické nářadí není vhodné k broušení, k broušení smirkovým papírem, k pracím s drátěnými kartáči a k rozbrušování. Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a poranění.
Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití.
■ Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět.
■ Vnější průměr a tloušt'ka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolovat.
■ Nasazovací nástroje se závitovou vložkou musejí přesně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby. Nasazovací nástroje, které nejsou na elektronářadí upevněné přesně, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly.
Nepoužívejte žádné poškozené vložné nástroje. Před každým použitím zkontrolujte vložné nástroje na odrolení a trhliny. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nacházející se v blízkosti, mimo rovinu rotujícího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáčkami.
Poškozené vložné nástroje většinou v této testovací době prasknou.
Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, které Vás chrání před malými částečkami materiálu. Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovat prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu.
■ Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit poranění také mimo přímou pracovní oblast.
■ Ved'te sít'ový kabel v dostatečné vzdálenosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení sít'ového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje.
Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím.
Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem s rotujícím vložným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla.
■ Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí.
■ Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit.
■ Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích prostředků může vést k úrazu elektrickým proudem.
Nepřipust'te žádné volné díly lešticího návleku, zejména úvazu. Uvažte nebo zkrat'te úvazy. Volné, spolurotující úvazy mohou zachytit Vaše prsty nebo se zamotat kolem obrobku.
Zpětný ráz a příslušné bezpečnostní pokyny
Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd.
Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje.
Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje.
Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz.
Brusný kotouč se potom pohybuje k obslu- hující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování.
Brusné kotouče při tom mohou také prasknout. Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí. Může se mu zabránit vhodnými preventivními opatřeními, jak je následovně popsáno.
Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při rozběhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly.
Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů.
Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku.
■ Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářadím opačným směrem k pohybu brusného kotouče v místě zablokování.
■ Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly. Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz.
Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elektrickým nářadím.
Zvláštní bezpečnostní pokyny k leštění:
■ Nepřipust'te žádné volné díly lešticího návleku, zejména úvazu. Uvažte nebo zkrat'te úvazy. Volné, spolurotující úvazy mohou zachytit Vaše prsty nebo se zamotat kolem obrobku.
Další bezpečnostní upozornění
■ Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.
■ Aretaci vřetena stiskněte pouze při zastaveném nástroji.
Hlučnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 60745.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
- Hladina akustického tlaku L_pA : 80 dB(A);
- Hladiná akustického výkonu LWA: 91 dB(A);
- Nejistota: K = 3 dB.
Celková hodnota vibrací (při leštění lakovaných ploch):
- Hodnota emisí a_h : <2,5 m/s
- Nejistota: K = 1,5 ~m/s
POZOR!
Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.
UPOZORNĚNÍ!
Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.
Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.
POZOR!
Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.
Návod k použití
VAROVÁNÍ!
Před veškerými pracemi na ruční leštičce vytáhněte sít'ovou zástrčku.
POZOR!
Sít'ové napětí a napět'ové údaje na typovém štítku musí být shodné.
Před uvedením do provozu
Vybalte ruční leštičku a zkontrolujte ji na kompletnost dodávky a transportní poškození.
Montáž přídavné rukojeti
K lepší manipulaci s leštičkou lze namontovat přídavnou rukojeť.
K tomuto účelu vyšroubujte na straně, na kterou se má namontovat rukojeť, upevňovací šroub uchopovacího krytu. Při demontáži rukojeti znovu namontujte předtím odstraněný šroub.
Zapnutí a vypnutí

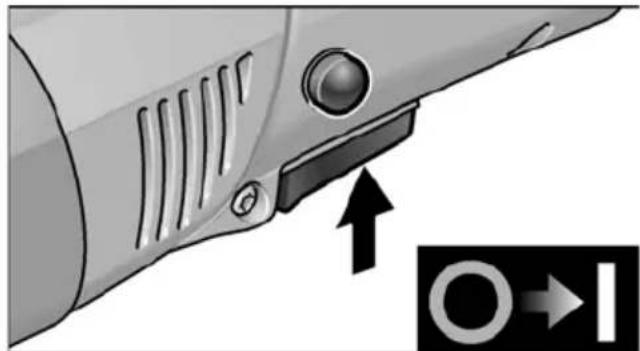

Krátkodobý provoz bez zaskočení:
■ Stiskněte vypínač a držte jej stisknutý.

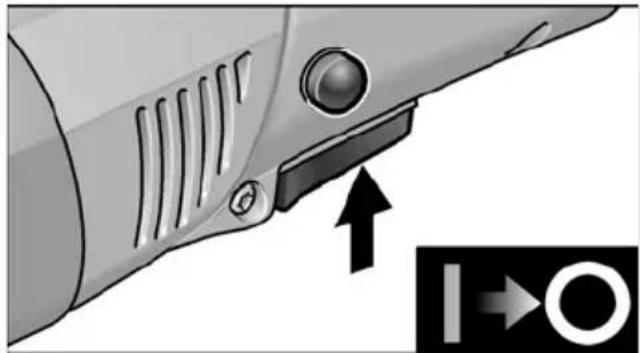

■ K vypnutí vypínač uvolněte.

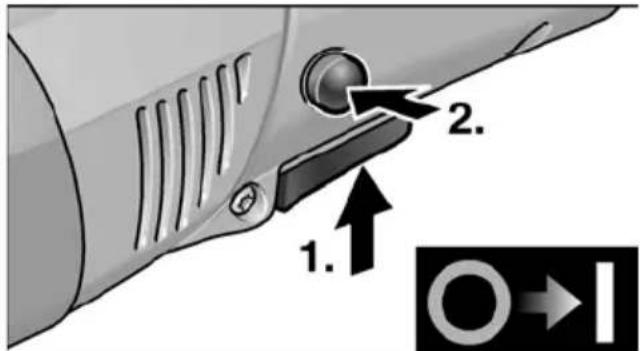

Trvalý provoz se zaskočením:
■ K zaskočení držte stisknutý aretační knoflík a uvolněte vypínač (2.).

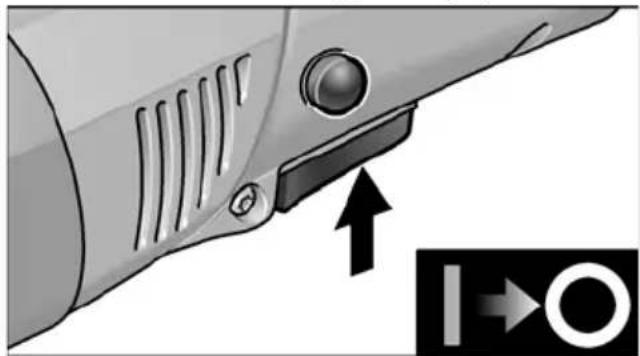

■ K vypnutí krátce stiskněte a uvolněte vypínač.
Předvolba otáček
■ Citlivým ovládáním vypínače se nářadí rozběhne až na předvolené otáčky.
POZOR!
Nebezpečí poranění prostřednictvím zničení nástroje. Použijte nástroj odpovídající pracovnímu úkolu.
i UPOZORNĚNÍ!
Při přetížení nebo přehřátí v trvalém provozu snižuje nářadí automaticky otáčky, až je dostatečně vychlazeno.

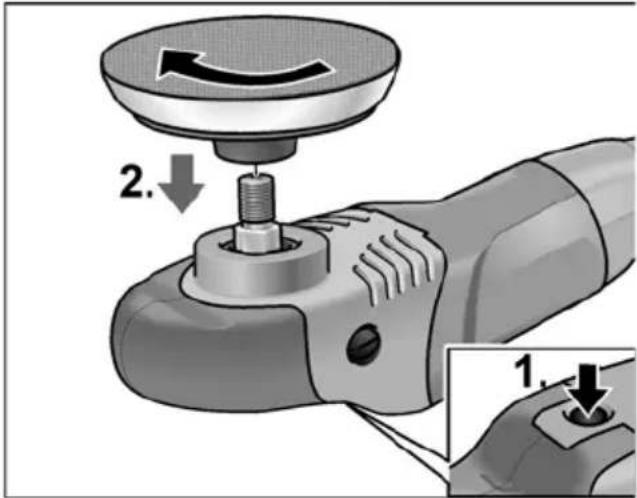

Montáž uchycení nástroje
■ Vytáhněte sít'ovou zástrčku.
■ Stiskněte a držte stisknutou aretaci vřetena (1.).
■ Zastrčte sít'ovou zástrčku do zásuvky.
■ Zapněte ruční leštičku (bez zaskočení) a nechejte ji cca 30 sekund běžet. Zkontrolujte nevyváženost a vibrate.
■ Vypněte ruční leštičku.
Výměna uchycení nástroje
■ Vytáhněte sít'ovou zástrčku.
■ Stiskněte aretaci vřetena a držte ji stisknutou.
■ Otáčejte uchycením nástroje proti směru pohybu hodinových ručiček a odšroubujte je z vřetena.
■ Namontujte nové uchycení nástroje (viz nahoře).
Pokyny k upevnění nástrojů
POZOR!
Upevněte nástroje vystředěně na uchycení nástroje. Vlivem nevyváženosti je možné poškození nářadí. Výsledek práce se může zhoršit.
Pracovní pokyny
POZOR!
Po vypnutí nářadí ještě krátkou dobu dobíhá.
Při použití lešticí pasty používejte pro každou pastu vlastní nářadí.
U choulostivých povrchů (např. autolaky) nepracujte agresivně, nýbrž s nízkými otáčkami a malým přitlakem.
Houby lze strojově čistit.
Další informace o produktech výrobce na www.flex-tools.com.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi na ruční leštičce vytáhněte sít'ovou zástrčku.
Čistění
VAROVÁNÍ!
Při opracování kovů se může při extrémním nasazení ve vnitřním prostoru tělesa nářadí usazovat vodivý prach. Snížení ochranné izolace! Provozujte nářadí přes chránič vybavovaný chybovým proudem (vybavovací proud 30 mA).
Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání.
Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem.
Uhlíkové kartáčky
Ruční leštička je vybavená vypínacími uhlíky.
Po dosažení meze opotřebení vypínacích uhlíků se ruční leštička automaticky vypne.
i UPOZORNĚNÍ!
K výměně používejte pouze originální díly výrobce. Pří použití cizích výrobků zaniknou záruční závazky výrobce.
Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků.
Při silném opalování uhlíků ruční leštičku okamžitě vypněte.
Předejte ruční leštičku do některé servisní dílny, autorizované výrobcem.
Převodovka
i UPOZORNĚNÍ!
Během záruční doby neodstraňujte kompletně uchopovací kryt. Při nedodržení zaniknou záruční závazky výrobce.
Opravy
Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.
Náhradní díly a příslušenství
Další příslušenství, zejména nástroje a pomocné leštící prostředky, si převezměte z katalogů výrobce.
Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním sít'ového kabelu učiňte vysloužilé nářadí nepoužitelným.
Pouze pro země EU
Nevyhazujte elektrické nářadí do domovního odpadu!
Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace.
i UPOZORNĚNÍ!
O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!
Prohlášení o shodě C €
Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný v části "Technické údaje" je v souladu s následujícími normami nebo normativními dokumenty:
EN 60745 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU. Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Eckhard Rühle Manager Research & Development (R & D)
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.
Obsah
Použité symboly ..... 136
Symboly na náradí ..... 136
Technické údaje ..... 136
Pre Vašu bezpečnost'. 138
Hlučnost' a vibrácia. 140
Návod na použitie. 141
Údržba a ošetrovanie ..... 142
Pokyny pre likvidáciu ..... 143
(€-Prehlásenie o zhode. 143
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Noste ochranu očí!
2 Prevodová hlava s uchopovacím krytom
9 Siet'ový kábel 4,0 m so siet'ovou zástrčkou
10 Nastavovacie koliesko na predvol'bu otáčok
Pre Vašu bezpečnost'
VAROVANIE!
Pred použitím ručnej leštičky si prečítajte:
Táto ručná leštička je určená
■ Nepoužívajte elektrické náradie v blízkosti horl'avých materiálov. Tieto materiály môžu iskry zapálit'.
Zvláštní bezpečnostní pokyny k leštění
■ Nepřipust'te žádné volné díly lešticího návleku, zejména úvazu. Uvažte nebo zkraťte úvazy. Volné, spolurotující úvazy mohou zachytit Vaše prsty nebo se zamotat kolem obrobku.
Hladina hluku náradia vyhodnotená s filtrom A je typicky:
- Hladina akustického tlaku L_pA : 80 dB(A);
– Hladina akustického výkonu L _WA : 91 dB(A);
- Neistota: K = 3 dB.
Celková hodnota vibrácií (pri leštení lakovaných plôch):
– Hodnota emisií a h: <2,5 m/s
- Neistota: K = 1.5 m/s
POZOR!
Vybal'te ručnú leštičku, skontrolujte kompletnost' dodávky a transportné poškodenia.
■ Stlačte vypínač a držte ho stlačený.
■ Na vypnutie vypínač uvol'nite.
■ Stlačte vypínač a držte ho stlačený (1.).
■ Na zaskočenie držte stlačený aretačný gombík (2.) a uvol'nite vypínač.
■ Na vypnutie krátko stlačte a uvol'nite vypínač.
Predvol'ba otáčok
VAROVANIE!
Ručná leštička je vybavená vypínacími uhlíkmi. Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa ručná leštička automaticky vypne.
UPOZORNENIE!
V priebehu záručnej doby neodstraňujte úplne uchopovací kryt. Pri nedodržaní zaniknú záručné záväzky výrobcu.
Opravy
Pokyny pre likvidáciu
VAROVANIE!
Len pre krajiny EÚ Nevyhadzujte elektrické náradie do domového odpadu!
Označuje grozečo nevarnost.
