EVP 13 G-2A - Vŕtačka Narex - Bezplatný návod na obsluhu

Typ produktu	Príklepová vŕtačka
Značka	Narex
Model	EVP 13 G-2A
Menovité napätie	230 V
Frekvencia	50–60 Hz
Príkon	760 W
Voľnobežné otáčky (1. / 2.)	0–1100 min⁻¹ / 0–3050 min⁻¹
Počet úderov (príklep, 1. / 2.)	0–22000 min⁻¹ / 0–61000 min⁻¹
Max. priemer vŕtania (oceľ / hliník / drevo / betón)	13 mm / 20 mm / 45 mm / 20 mm
Typ skľučovadla	Samosvorné Auto-Lock
Závit na nose	1/2"–20 UNF
Priemer hrdla vretena	43 mm
Hmotnosť (bez príslušenstva)	2,6 kg
Trieda ochrany	II (dvojitá izolácia)
Otáčanie vpravo/vľavo	Áno
Predvoľba otáčok	Áno
Prídavná rukoväť	Áno, nastaviteľná
Hĺbkový doraz	Áno
Hladina hluku (vŕtanie / príklep)	LpA 84,5 dB(A) / 94,9 dB(A)
Vibrácie (vŕtanie / príklep)	3,0 m/s² / 13,0 m/s²
Napájanie	Sieť 220–240 V, 50–60 Hz
Dodávané príslušenstvo	Prídavná rukoväť, hĺbkový doraz, kľúč na skľučovadlo, plochý kľúč, kľúč s vnútorným šesťhranom
Údržba	Čistenie vetracích otvorov, mazanie a výmena uhlíkov každých 200 h
Záruka	Minimálne 12 mesiacov, 24 mesiacov pre súkromné použitie v EÚ

Často kladené otázky - EVP 13 G-2A Narex

Ako namontovať a demontovať vrták do samosvorného skľučovadla?

Otvorte skľučovadlo otáčaním puzdra, vložte vrták, potom pevne otočte puzdro, kým nezaklapne. Na odomknutie otočte puzdro opačne. Pozor: po dlhšom používaní môže byť skľučovadlo horúce – noste rukavice.

Ako nastaviť hĺbku vŕtania?

Použite hĺbkový doraz umiestnený na prídavnej rukoväti. Povoľte rukoväť, nastavte doraz na požadovanú hĺbku a potom utiahnite. Doraz zabráni vrtáku vŕtať hlbšie, ako je nastavené.

Aká je maximálna kapacita vŕtania do betónu?

Maximálny priemer vŕtania do betónu je 20 mm s aktivovanou funkciou príklepu.

Ako obrátiť smer otáčania?

Použite prepínač smeru otáčania umiestnený vedľa spínača. Posuňte ho doprava pre ľavé otáčanie (povoľovanie) a doľava pre pravé otáčanie (utiahnutie). Zmenu vykonajte pri zastavenom nástroji.

Ako čistiť a udržiavať vŕtačku?

Pred čistením odpojte nástroj. Pravidelne čistite vetracie otvory stlačeným vzduchom alebo kefkou. Každých 200 hodín nechajte skontrolovať a vymeniť uhlíky v autorizovanom servise. Nepoužívajte agresívne rozpúšťadlá.

Aká je hladina hluku nástroja pri príklepe?

Hladina akustického výkonu (LwA) pri príklepe je 105,3 dB(A). Pri príklepovom vŕtaní vždy noste ochranu sluchu.

Ako zvoliť otáčky?

Použite prepínač otáčok na výber medzi 1. rýchlosťou (0–600 min⁻¹ pri zaťažení) pre veľké priemery a 2. rýchlosťou (0–1750 min⁻¹) pre malé priemery. Prepínajte pri zastavenom nástroji alebo pri nízkych otáčkach.

Aké sú základné bezpečnostné opatrenia?

Vždy noste ochranné okuliare, chrániče sluchu a používajte prídavnú rukoväť. Nepracujte vo vlhkom prostredí. Skontrolujte, či nie je poškodený kábel. Pred akýmkoľvek nastavovaním nástroj odpojte.

Ako skladovať nástroj?

Skladujte nástroj na suchom mieste. Zabaľte ho, ak teplota môže klesnúť pod -5°C. Bez obalu teplota nesmie klesnúť pod +5°C a vyhýbajte sa náhlym zmenám.

Čo robiť v prípade poruchy?

Prineste nástroj do autorizovaného servisu NAREX. Nepokúšajte sa ho opraviť sami. Zoznam servisných stredísk je k dispozícii na www.narex.cz. Záruka sa vzťahuje na chyby materiálu alebo spracovania.

NÁVOD NA OBSLUHU EVP 13 G-2A Narex

Hladina akustického tlaku L_n^0 = 84,5 dB (A).

Hladina akustického tlaku L_nA = 94,9 dB (A).

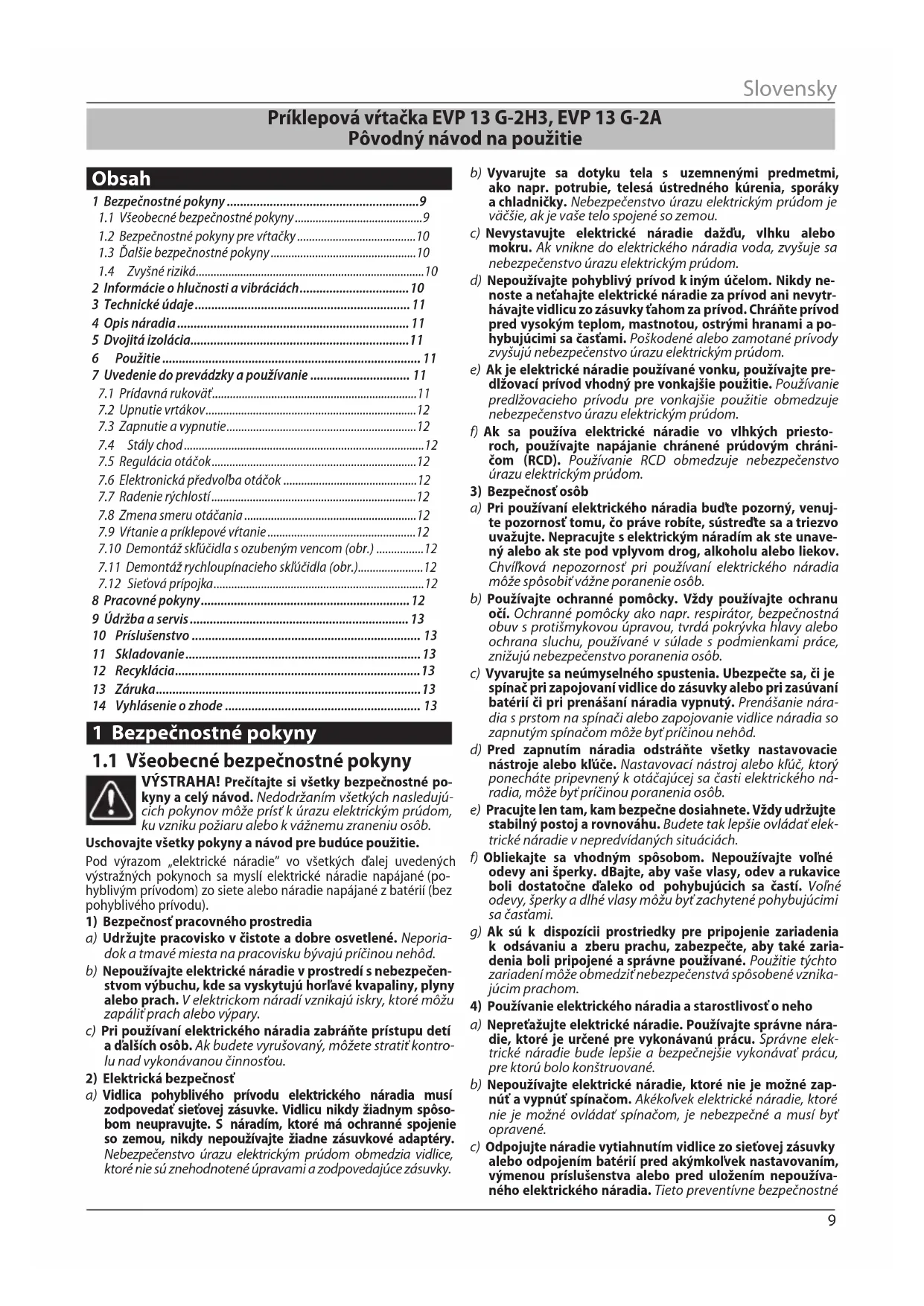

Príklepová vítačka EVP 13 G-2H3, EVP 13 G-2A Pôvodný návod na použitie

Obsah

1.3 Dalšie bezpečnostné pokyny....10

1.4 Zvyšné riziká....10

2 Informácie o hlučnosti a vibráciách....10

7 Uvedenie do prevádzky a používanie .... 11

7.1 Prídavná rukovát....11

7.2 Upnutie vrtákov....12

7.3 Zapnutie a vypnutie....12

7.4 Stály chod....12

7.5 Regulácia otáčok....12

7.7 Radenie rýchlostí 12

7.8 Zmena smeru otáčania 12

7.9 Vítanie a príklepové vítanie....12

7.10 Demontáž sklúčidla s ozubeným vencom (obr.) ......12

7.12 Sietová prípojka....12

8 Pracovné pokyny....12

9 Údržba a servis....13

10 Príslušenstvo 13

11 Skladovanie....13

12 Recyklácia....13

13 Záruka....13

14 Vyhlásenie o zhode 13

VÝSTRAHA! Prečítajte si všetky bezpečnostné pokyny a celý návod. Nedodržaním všetkých nasledujúcich pokynov môže príst k úrazu elektrickým prúdom, ku vzniku požiaru alebo k vážnemu zraneniu osób.

Uschovajte všetky pokyny a návod pre budúce použitie.

Pod výrazom „elektrické náradie“ vo všetkých d'alej uvedených výstražných pokynoch sa myslí elektrické náradie napájané (pohyblivým prívodom) zo siete alebo náradie napájané z batérií (bez pohyblivého prívodu).

1) Bezpečnost pracovného prostredia

a) Udržujte pracovisko v čistote a dobre osvetlené. Neporia-dok a tmavé miesta na pracovisku bývajú príčinou nehôd.

b) Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom výbuchu, kde sa vyskytujú horľavé kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu zapáliť prach alebo výpary.

c) Pri používaní elektrického náradia zabráňte prístupu detí a dálších osôb. Ak budete vyrušovaný, môžete stratit kontrolu nad vykonávanou činnosťou.

a) Vidlica pohyblivého prívodu elektrického náradia musí zodpovedať sietovej zásuvke. Vidlicu nikdy žiadnym spôsobom neupravujte. S náradím, ktoré má ochranné spojenie so zemou, nikdy nepoužívajte žiadne zásuvkové adaptéry. Nebezpečenstvo úrazu elektrickým prúdom obmedzia vidlice, ktoré nie sú znehodnotené úpravami a zodpovedajúce zásuvky.

b) Vyvarujte sa dotyku tela s uzemnenými predmetmi, ako napr. potrubie, telesá ústredného kúrenia, sporáky a chladničky. Nebezpečenstvo úrazu elektrickým prúdom je väčšie, ak je vaše telo spojené so zemou.

d) Nepoužívajte pohyblivý prívod k iným účelom. Nikdy ne- noste a neťahajte elektrické náradie za prívod ani nevytr- hávajte vidlicu zo zásuvky tahom za prívod. Chránět prívod pred vysokým teplom, mastnotou, ostrými hranami a po- hybujúcimi sa častami. Poškodené alebo zamotané prívody zvyšujú nebezpečenstvo úrazu elektrickým prúdom.

e) Ak je elektrické náradie používané vonku, používajte predlžovací prívod vhodný pre vonkajšie použitie. Používanie predlžovacieho prívodu pre vonkajšie použitie obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

f) Ak sa používa elektrické náradie vo vlhkých priestoroch, používajte napájanie chránené prúdovým chráničom (RCD). Používanie RCD obmedzuje nebezpečenstvo úrazu elektrickým prúdom.

3) Bezpečnost'osôb

a) Pri používaní elektrického náradia budte pozorný, venujte pozornosť tomu, čo práve robíte, sústredte sa a triezvo uvažujte. Nepracujte s elektrickým náradím ak ste unavený alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvílková nepozornosť pri používaní elektrického náradia môže spôsobit vážne poranenie osób.

b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmykovou úpravou, tvrdá pokrývka hlavy alebo ochrana sluchu, používané v súlade s podmienkami práce, znižujú nebezpečenstvo poranenia osób.

c) Vyvarujte sa neúmyselného spustenia. Ubezpečte sa, či je spínač pri zapojovaní vidlice do zásuvky alebo pri zasúvaní batérií či pri prenášaní náradia vypnutý. Prenášanie náradia s prstom na spínači alebo zapojovanie vidlice náradia so zapnutým spínačom môže byť príčinou nehôd.

d) Pred zapnutím náradia odstráněte všetky nastavovacie nástroje alebo klůče. Nastavovací nástroj alebo klůč, ktorý ponecháte pripevnený k otáčajúcej sa časti elektrického náradia, môže byť príčinou poranenia osób.

e) Pracujte len tam, kam bezpečne dosiahnete. Vždy udržujte stabilný postoj a rovnováhu. Budete tak lepšie ovládat' elektrické náradie v nepredvídaných situáciách.

f) Obliekajte sa vhodným spôsobom. Nepoužívajte volné odevy ani šperky. dBajte, aby vaše vlasy, odev a rukavice boli dostatočne daleko od pohybujúcich sa častí. Volné odevy, šperky a dlhé vlasy môžu byťzachytené pohybujúcimi sa častami.

g) Ak sú k dispozícii prostriedky pre pripojenie zariadenia k odsávaniu a zberu prachu, zabezpečte, aby také zariadenia boli pripojené a správne použivané. Použitie týchto zariadení môže obmedzit nebezpečenstvá spôsobené vznikajúcim prachom.

4) Používanie elektrického náradia a starostlivost' o neho

a) Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú prácu. Správne elektrické náradie bude lepšie a bezpečnejšie vykonávat' prácu, pre ktorú bolo konštruované.

b) Nepoužívajte elektrické náradie, ktoré nie je možné zapnúť a vypnúť spínačom. Akékolvek elektrické náradie, ktoré nie je možné ovládat’ spínačom, je nebezpečné a musí byt opravené.

c) Odpojujte náradie vytiahnutím vidlice zo sieťovej zásuvky alebo odpojením batérií pred akýmkolvek nastavovaním, výmenou príslušenstva alebo pred uložením nepoužívaného elektrického náradia. Tieto preventívne bezpečnostné

opatrenia obmedzujú nebezpečenstvo náhodného spustenia elektrického náradia.

d) Nepoužívané elektrické náradie ukladajte mimo dosah detí a nedovolte osobám, ktoré neboli oboznámené s elektrickým náradím alebo s týmito pokynmi, aby náradie použivali. Elektrické náradie je v rukách neskúsených užívateľov nebezpečné.
e) Udržujte elektrické náradie. Kontrolujte nastavenie pohy-bujúcich sa častí a ich pohyblivosť, sústredťe sa na praskliny, zlomené súčasti a akékolvek dálšie okolnosti, ktoré môžu ohroziť funkciu elektrického náradia. Ak je náradie poškodené, pred dálším používaním zabezpečte jeho opravu. Veľa nehôd je spôsobených nedostatočne udržovaným elektrickým náradím.
f) Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené rezacie nástroje s menšou pravdepodobnostou zachytia za materiál alebo sa zablokujú a práca s nimi sa jednoduchšie kontroluje.
g) Elektrické náradie, príslušenstvo, pracovné nástroje atd. používajte v súlade s týmito pokynmi a takým spôsobom, aký bol predpísaný pre konkrétne elektrické náradie, a to s ohľadom na dané podmienky práce a druh vykonávanej práce. Používanie elektrického náradia k vykonávaniu iných činností, ako pre aké bolo určené, môže viest'k nebezpečným situáciám.
5) Servis
a) Opravy vášho elektrického náradia zverte kvalifikovanej osobe, ktorá bude používať identické náhradné diely. Týmto spôsobom bude zabezpečená rovnaká úroveň bezpečnosti elektrického náradia ako pred opravou.

• Používajte prídavnú rukovat' (prídavné rukoväte), ak je (ak sú) dodávaná (dodávané) s náradím. Strata kontroly môže spôsobit' poranenie osoby.
• Pri vykonávaní činnosti, kde sa obrábací nástroj môže dotknút skrytého vedenia, držte elektromechanické náradie za úchopové izolované povrchy. Dotyk obrábacieho nástroja so „živým” vodičom môže spôsobit, že sa neizolované kovové časti elektromechanického náradia stanú „živými“ a môžu viest’k úrazu užívateľa elektrickým prúdom.

1.3 Ďalšie bezpečnostné pokyny

• Pravidelne kontrolujte sietovú zástrčku a kábel a pri poškodení ich nechajte vymenit' v autorizovanom zákazníckom servise.
  – Pred pripojením k elektrickej sieti musí byt spínač v polohe pre vypnutie.
  – Sietový kábel vedte od náradia vždy smerom dozadu. Sietový kábel sa nesmie namáhat t'ahom a nesmie ležat na ostrých hranách alebo cez ne viest.
  – Pri práci dBajte na bezpečný a stabilný postoj.
• Nepracujte vo vlhkom prostredí.
• Ak prenikne do elektrického náradia vlhkost, vytiahnite sieťovú zástrčku zo zásuvky a nechajte elektrické náradie skontrolovať v autorizovanom zákaznickom servise.
• Nedotýkajte sa zapojeného elektrického náradia mokrými rukami.
• Používajte vhodné osobné ochranné pomôcky: chrániče sluchu, ochranné okuliare, pri prašných prácach respirátor a pri výmene nástroja ochranné rukavice, pevnú obuv.

1.4 Zvyšné riziká

Aj v prípade správneho používania náradia a pri dodržiavaní všetkých príslušných bezpečnostných predpisov môžu z dôvodu konštrukčného vyhotovenia náradia a prevádzkovania náradia vznikať nasledujúce zvyšné bezpečnostné riziká:

– Nebezpečenstvo spôsobené sietovým káblom.
– Zdraviu škodlivá koncentrácia prachu pri práci v nedostatočne vetraných priestoroch.
- Poranenie pri dotknutí sa dielov pod elektrickým napätím pri demontáži náradia alebo jeho dielov, ak nie je zástrčka sietového kábla vytiahnutá zo zásuvky.
– Používajte len originálne náhradné diely.

2 Informácie o hlučnosti a vibráciách

Hodnoty boli namerané v súlade s EN 62481.

Vrtanie

Hladina akustického tlaku L_pA = 95,5 dB (A)

Hladina akustického výkonu L _wA = 84,5 dB (A)

Nepresnost merania K = 1,5 dB (A)

Vrtanie s príklepom

Hladina akustického tlaku L_pA = 105,3 dB (A)

Hodnota vibrácií a_h (súčet vektorov v troch smeroch) a nepresnost' K zistené podla EN 62481:

Vrtanie a_h,D=3,0 m/s^2

Vrtanie s príklepom a_h,ID=13,0 m/s^2

Uvedené hodnoty vibrácií a hlučnosti boli zmerané podľa skúšobných podmienok uvedených v EN 60745 a slúžia pre porovnanie náradia. Sú vhodné taktiež pre predbežné posúdenie zaťaženia vibráciami a hlukom pri použití náradia.

Uvedené hodnoty vibrácií a hlučnosti sa vztahujú k hlavnému použitiu elektrického náradia. Pri inom použití elektrického náradia, s inými nástrojmi alebo pri nedostatočnej údržbe sa zaťaženie vibráciami a hlukom môže počas celého pracovného času výrazne zvýšit.

Pre presné posúdenie počas dopredu stanoveného pracovného času je nutné zohl'adniť taktiež čas chodu náradia na vol'nobeh a vypnutie náradia v rámci tohto času. Tým sa môže zaťaženie počas celého pracovného času výrazne znížit.

3 Technické údaje

Typ EVP 13 G-2H3 EVP 13 G-2A
Napájacie napätie (V) 230 230
Sietový kmitočet (Hz) 50–60 50–60
Príkon (W) 760 760
Otáčky při zaťažení (min ^-1 )
1.rychl. stupeň 0–600 0–600
2.rychl. stupeň 0–1 750 0–1 750
Otáčky naprázdno (min ^-1 )
1.rychl. stupeň 0–1 100 0–1 100
2.rychl. stupeň 0–3 050 0–3 050
Frekvencia príklepu (min ^-1 )
1.rychl. stupeň 0–22 000 0–22 000
2.rychl. stupeň 0–61 000 0–61 000
Predvol’ba otáčok	√	√
Pravý beh/l’avý beh	√	√
Rozsah sklúčidla ø (mm)	1,5–13	1,5–13
Závit výtacieho vretena	1/2“–20 UNF	1/2“–20 UNF
Rychloupínacie sklúčidlo Auto-Lock	×	√
Vřtanie ø max (mm)
v oceli	13	13
v hliníku	20	20
v dreve	45	45
v betóne	20	20
Upínací krk ø (mm)	43	43
Hmotnosť bez nástroja (kg)	2,5	2,6
Tieda ochrany	II / ☑	II / ☑

4 Opis náradia

[1a] ..Sklúčidlo s ozubeným vencom

[4].....Páčka radenia príklepu

[5].....Vetracie otvory

[6].....Aretačný kolík

[10] ..Páčka radenia rýchlostí

[11] ..Prídavné držadlo

[12] ..Dorazová tyč

[13] ..Kl'učka sklúčidla

[14] ..Stranový klúč*

[15] ..Klúč šesthranný zástrčný*

*) Zobrazené alebo opísané príslušenstvo nemusí byt súčas-tou dodávky.

5 Dvojitá izolácia

Pre maximálnu bezpečnosť používatel’a sú naše prístroje konštruované tak, aby zodpovedali platným európskym predpisom (normám EN). Prístroje s dvojitou izoláciou sú označené medzinárodným symbolom dvojitého štvorca. Také prístroje nesmú byť uzemnené a na ich napájanie stačí kábel s dvoma žilami. Prístroje sú odrušené podľa normy EN 55014.

6 Použitie

Náradie je určené na vrtanie do dreva, kovu, keramiky a plastov. Náradie s elektronickou reguláciou a pravobežným i ľavobežným chodom je vhodné aj na skrutkovanie a rezanie závitov (Len pre mäkké ukončenia skrutkovania).

A d'alej je náradie určené na vrtanie s príklepom do tehly, betónu a kameňa ako aj na vrtanie do dreva, kovov, keramiky a plastov. Náradie s elektronickou reguláciou a pravobežným i ľavobežným chodom je vhodné aj na skrutkovanie a rezanie závitov.

V prípade použitia mimo určeného účelu spočiva zodpovednost výlučne na použivatelovi.

7 Uvedenie do prevádzky a používanie

Nesprávne používanie môže sposobit' poškodenie náradia.dBajte preto na následujúce pokyny:

- Zatažujte náradie tak, aby nedošlo k velkému zníženiu otáčok alebo k zastaveniu.

- Rýchlostný stupeň zaradujte vždy počas zastavenia náradia alebo pri dobehu pri nízkych otáčkach, v žiadnom prípadě pri vřtaní alebo inak zaťaženom stroji.

Prekontrolujte, či údaje na výrobnom štítku súhlasia so skutočným napätím zdroja průdu. Náradie určené pre 230 V\~ sa smie pripojit aj na 220/240 V.

POZOR! Nebezpečenstvo úrazu elektrickým prúdom. Pred akoukolvek manipuláciou s príslušenstvom prístroja najprv vždy vytiahnite napájacie káble zo zásuvky.

Z dôvodu bezpečnosti používajte vždy prídavné držadlo [11] pevne upnuté na upínacom krku [3]. Dorazovou tyčou [12] môžete nastavit híbku vřtania. Otáčaním rukoväte sa dá menit poloha prídavnej rukoväte a híbkového dorazu.

7.2 Upnutie vrtákov

Sklúčidlo s ozubeným vencom

Sklúčidlo otvorte do takej miery, aby sa doň dal vložit nástroj. Nástroj vložte a pomocou klúčky sklúčidla [13] ho rovnomerne utiahnite.

Sklúčidlo otvorte do takej miery, aby sa doň dal vložit nástroj. Nástroj vložte.

Aretácia sa opet uvolní, ak pri vyberaní nástroja pootočíte prednú objímku upínacej hlavy v opačnom smere.

Pri horúcom sklúčidle budte opatrní:

Pri dlhšie trvajúcej práci - najmä pri skrutkovani - sa sklúčidlo môže silne zahriat. V takomto prípade odpo-

rúčame používať pracovné rukavice.

7.3 Zapnutie a vypnutie

7.5 Regulácia otáčok

Postupným dálším stlačením tlačidla sa otáčky zvyšujú na predvolené.

Potrebné otáčky sú závislé od druhu vrtaného materiálu a odporúčame si ich overit praktickou skúškou.

Pri velkom zatažení stroja koliesko predvolby [8] nastavte do krajnej polohy v smere + (max. otáčky - regulácia odpojená).

Po dlhšej práci s nízkymi otáčkami nechajte stroj bežat 3 minúty naprázdno pri max. otáčkach, aby sa motor ochladil.

7.7 Radenie rýchlostí

Radiacou páčkou rýchlostí [10] môžete nastavit' dva rýchlostné stupne:

1.rýchlost' - nižší rýchlostný stupeň – vyšší krútiaci moment
2.rýchlost' - vyšší rýchlostný stupeň – nižší krútiaci moment

Pri každom rýchlostnom stupní môžete konečné otáčky nastavit' el. predvol'bou. Najskôr však vol'te vždy mechanický rýchlostný stupeň.

Prepnutie sa môže uskutočnit' pri dobehu náradia alebo po jeho zastavení, nie však pri plnom zaťažení. Po zmene rýchlostného stupňa nechajte náradie pomaly rozbehnút.

7.8 Zmena smeru otáčania

Presuňte páčku prepínača [9] doprava (pravý beh) alebo dolava (ľavý beh). Ľavý beh umožňuje rezanie závitov alebo vyskrutkovanie skrutiek a matíc.

Prepínanie je blokované pri stlačení tlačidla regulátora. Zmenu smeru otáčania vykonávajte pri stojacom náradí.

7.9 Vrtanie a príklepové vrtanie

Páčkou radenia príklepu [4] sa zaraduje alebo vyraduje príklep. Radenie môžete vykonávať aj za chodu stroja.

Vrtanie

Presuňte páčku radenia [4] vlavo k symbolu vrták.

Vrtanie príklepové

Presuňte páčku riadenia [4] vpravo k symbolu kladivko.

Vrtanie príklepom odporúčame používať v betóne, murive a kamenine. Páčka prepínača [9] musí byť vždy presunutá na pravy beh.

7.10 Demontáž sklúčidla s ozubeným vencom (obr.)

Upnite šesthranný klúč [15] do sklúčidla. Pridržte vreteno na plochách [2] otvorenym klúčom (13 mm). Otáčaním sklúčidla vlavo šesthranným klúčom sklúčidlo vyskrutkujte. Pevne upnuté sklúčidlo uvolníte údermi kladivom na šesthranný klúč.

Pri naskrutkovaní sklúčidla postupujte v opačnom poradí.

7.12 Sietová prípojka

VAROVANIE! Nebezpečenstvo poranenia pri použití elektrického náradia pri nesprávnom napájaní zo siete.

Náradie sa smie používať iba s jednofázovým striedavým prúdom, s menovitým napätím 220 – 240 V/50 – 60 Hz. Náradie má dvojitú izoláciu proti úrazu elektrickým prúdom, podľa normy EN 62841 a má integrovanú funkciu odrušenia podľa normy EN 55014.

Pred zapnutím náradia skontrolujte, či sa údaje na typovom štítku zhodujú so skutočným napätím elektrickej prípojky.

Používajte iba také predlžovacie káble, ktoré sú určené na používanie vonku a sú zodpovedajúco označené.

Prevádzka s elektrickým generátorom (EG) s pohonom spalovacím motorom

Výrobca náradia neručí za bezchybnú prevádzku náradia s l'ubovol'ným EG.

Náradie možno používať s EG, ak sú splnené nasledujúce podmienky:

» Výstupné napätie EG musí byť vždy v rozsahu 230 V AC ±10 %, EG by mal byť vybavený automatickou reguláciou napätia (AVR – Automatic Voltage Regulation), bez tejto regulácie nemusí náradie pracovať správne a môže sa aj poškodit!
» Výkon EG musí byť minimálne 2,5-krát väčší než pripájacia hodnota náradia.
» Pri prevádzke s EG s nedostatočným výkonom môžu kolísať otáčky a môže sa znížit výkon náradia.

8 Pracovné pokyny

Vrtáky

Na ocel používajte bezchybné a naostrené vrtáky z kvalitnej rýchloreznej ocele.

Vrtacie stojany

Pre presné vítanie do menších dielov odporúčame použit stojan na vítanie.

Zverák

Presuňte páčku riadenia príklepu na symbol - vrták. Po prevrtaní vrchnej vrstvy presuňte páčku príklepu na symbol - kladivo.

Rezanie závitov

Dôkladne upnite závitník v sklúčidle značnou silou, inak dôjde k jeho preklznutiu.

9 Údržba a servis

POZOR! Nebezpečenstvo poranenia elektrickým prúdom. Pred akoukolvek manipuláciou so strojom vytiahnite sietovú zástrčku zo zásuvky!

Asi po 200 hodinách prevádzky sa musia vykonat následujúce práce:

– Kontrola dĺžky kief. Kefy kratšie ako 5 mm vymeňte.
– Vykonajte výmenu mazacieho tuku.

Náradie odporúčame pravidelne čistiť. Odstráňte prach, zvyšky miešaného materiálu a ostatné nečistoty. Ak použijete čistiace prostriedky obsahujúce rozpúštadlá, môže dôjst k poškodeniu lakovaných povrchov alebo plastových dielov. Ak takéto čistiace prostriedky používate, odporúčame ich najskôr vyskúšať na malom mieste, ktoré nie je viditelně. Vetracie otvory krytu motora nesmú byť upchaté!

Výmenu uhlíkov, siet'ového kábla atď. nechajte vykonať v autorizovanom servise. Po náraze náradia je nutné nechať náradie skontrolovať v autorizovanom servise, aby sa zabránilo mechanickému alebo elektrickému nebezpečenstvu.

POZOR! So zretelom na bezpečnost pred úrazom elektrickým prúdom a zachovaniu triedy ochrany, sa musia všetky práce údržby a servisu, ktoré vyžadujú demon-

táž kapoty stroja, robit' iba v autorizovanom servisnom stredisku!

Aktuálny zoznam autorizovaných servisov nájdete na našich webových stránkach www.narex.cz.

10 Príslušenstvo

Príslušenstvo odporúčané na použitie s týmto náradím je bežne dostupné spotrebné príslušenstvo ponúkané v predajniach s ručným elektronáradím.

11 Skladovanie

Zabalený stroj je možné skladovať v suchom sklade bez vykurovania, kde teplota neklesne pod -5 °C.

Elektronáradie, príslušenstvo a obaly by mali byť dodané k opätovnému zhodnoteniu, ktoré nepoškodzuje životné prostredie.

Len pre krajiny EU:

Podľa európskej smernice 2002/96/ES o starých elektrických a elektronických zariadeniach a jej presadení v národných záknoch musí byť neupotrebitelné rozobrané elektronáradie zhromaždené k opätovnému zhodnoteniu, ktoré nepoškodzuje životné prostredie.

13 Záruka

Pre naše stroje poskytujeme záruku na materiálové alebo výrobné chyby podľa zákonných ustanovení danej krajiny, minimálne však 12 mesiacov. V štátoch Európskej únie je záručná lehota 24 mesiacov pri výhradne súkromnom používaní (preukázanie faktúrou alebo dodacím listom).

Škody vyplývajúce z prirodzeného opotrebenia, preťažovania, nesprávneho zaobchádzania, resp. škody zavinené používatelom alebo spôsobené použitím v rozpore s návodom na obsluhu, alebo škody, ktoré boli pri nákupe známe, sú zo záruky vylúčené.

Reklamácie môžu byť uznané, ak bude stroj v nerozobratom stave

zaslaný späť dodávatelovi alebo autorizovanému stredisku NAREX. Dobre si uschovajte návod na obsluhu, bezpečnostné pokyny, zoznam náhradných dielcov a doklad o kúpi. Inak platia vždy dané aktuálne záručné podmienky výrobcu.

Poznámka

Na základe neustáleho výskumu a vývoja sú vyhradené zmeny tu uvedených technických údajov.

14 Vyhlásenie o zhode

EVP 13 G-2H3, EVP 13 G-2A:

Vyhlasujeme, že toto zariadenie spĺňa požiadavky nasledujúcich noriem a smerníc.

Bezpečnost'

EN 62841-1:2016

EN 62841-2-1:2018

EN ISO 3744:2011

EN ISO 5349-1:2002

EN ISO 12100:2011

Směrnice 2006/42/EC

Aktuálny zoznam autorizovaných servisov nájdete na našich webových stránkach www.narex.cz v sekcii „Servisné miesta“.
