WH14DJL - Vŕtačka HiKOKI - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma WH14DJL HiKOKI vo formáte PDF.
| Typ produktu | Batériový rázový uťahovák |
| Značka | HiKOKI |
| Model | WH14DJL |
| Menovité napätie | 14,4 V |
| Typ batérie | Lítium-iónová (Li-ion) |
| Napájanie | Nabíjateľná batéria (séria BSL14xx) |
| Voľnobežné otáčky | Pozri návod (strana 148) |
| Príklepové otáčky | Pozri návod (strana 148) |
| Maximálny uťahovací moment | Pozri návod (strana 148) |
| Kapacita šesťhrannej objímky | Pozri návod (strana 148) |
| Hlavné funkcie | Utiahnutie/povolenie skrutiek a skrutiek, elektronický regulátor otáčok, prepínač smeru otáčania, LED osvetlenie |
| Bezpečnosť | Ochrana proti preťaženiu, tepelná ochrana, automatické vypnutie batérie pri nadmernom vybití |
| Údržba a čistenie | Utrite suchou handričkou alebo handričkou namočenou v mydlovej vode; nepoužívajte rozpúšťadlá; pravidelne kontrolujte upevňovacie skrutky |
| Prevádzková teplota | -5°C až 40°C |
| Štandardné príslušenstvo | Batéria, nabíjačka, šesťhranná objímka (pozri návod strana 148) |
| Hmotnosť | Mení sa podľa batérie; najťažší s BSL1460 (pozri návod) |
Často kladené otázky - WH14DJL HiKOKI
Otázky používateľov k WH14DJL HiKOKI
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Vŕtačka vo formáte PDF zadarmo! Nájdite svoj návod WH14DJL - HiKOKI a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. WH14DJL značky HiKOKI.

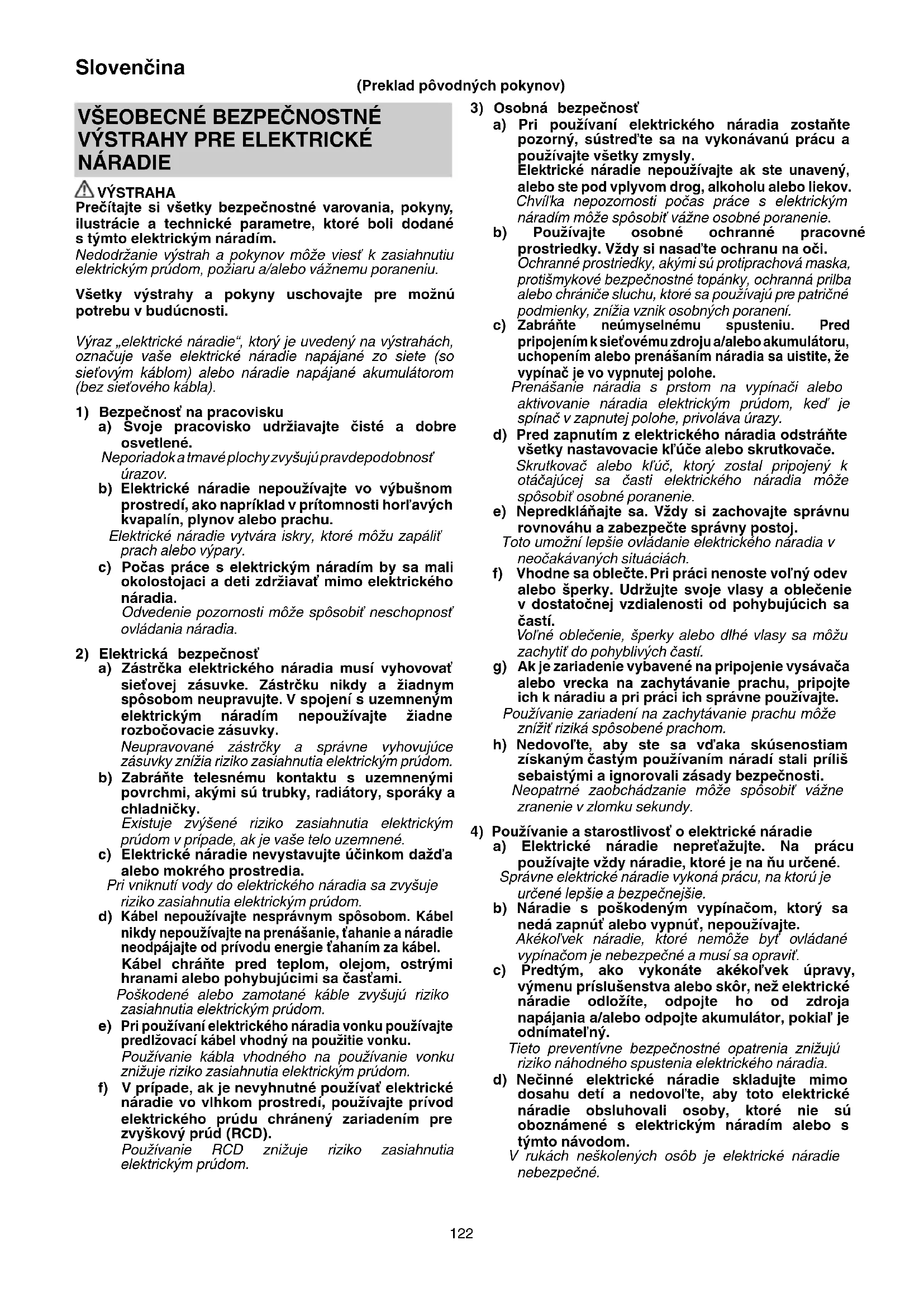

NÁVOD NA OBSLUHU WH14DJL HiKOKI
Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.
Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.
Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).
a) Švoje pracovisko udržiavajte čisté a dobre osvetlené.
Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia.
Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.
a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.
Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.
c) Elektrické náradie nevystavujte účinkom dažd'a alebo mokrého prostredia.
Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.
d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, tahanie a náradie neodpájajte od prívodu energie tahaním za kábel. Kábel chráněte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami.
Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.
e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.
Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.
f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).
Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom.
a) Pri používaní elektrického náradia zostante pozorný, sústred'te sa na vykonávanú prácu a používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit vážne osobné poranenie.
b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.
c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.
Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, ked' je spínač v zapnutej polohe, privoláva úrazy.
d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie klúče alebo skrutkovače.
Skrutkovač alebo klúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit osobné poranenie.
e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj.
Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.
f) Vhodne sa oblečte. Pri práci nenoste vol'ný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí.
Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.
g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.
Používanie zariadení na zachytávanie prachu môže znížit riziká spôsobené prachom.
h) Nedovol'te, aby ste sa vd'aka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti.
Neopatrné zaobchádzanie môže spôsobit' vážne zranenie v zlomku sekundy.
4) Používanie a starostlivost' o elektrické náradie
a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené.
Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie.
b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnút alebo vypnút, nepoužívajte.
Akékol'vek náradie, ktoré nemôže byt' ovládané vypínačom je nebezpečné a musí sa opravit'.
c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokial' je odnímatel'ný.
Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.
e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvnit činnosť elektrického náradia. V prípade poškodenia musíte dat' elektrické náradie pred d'alším použitím opravit'.
Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.
f) Rezný nástroj udržiavajte ostrý a čistý.
Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je l'ahšie ovládatel'ný.
g) Elektrické náradie, príslušenstvo, brity náradia atd'. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.
Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.
h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom.
Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
5) Starostlivost a používanie akumulátorového náradia
a) Nabíjajte len nabíjačkou, ktorú uvádza výrobca.
Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže predstavovať riziko, ak sa použije na nabíjanie iného typu akumulátora.
b) Elektrické náradie používajte len so špecifi cky určeným typom akumulátorov.
Používanie iného typu akumulátora môže predstavovat' riziko poranenia a požiaru.
c) Ak sa akumulátor nepoužíva, chráně ho pred kontaktom s kovovými predmetmi, ako sú kancelárske spony, mince, klůče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu spôsobit' vzájomné prepojenie koncoviek.
Vzájomné skratovanie koncoviek akumulátora môže mať za následok popáleniny alebo požiar.
d) Pri nesprávnych podmienkach používania môže dôjst k unikaniu kvapaliny z akumulátora. Vyhnite sa kontaktu s touto kvapalinou. V prípade náhodného kontaktu zasiahnuté miesto opláchnite vodou. Ak kvapalina zasiahne oči, opláchnite ich vodou a vyhl'adajte lekársku pomoc.
Kvapalina unikajúca z akumulátora môže spôsobit podráždenie alebo popáleniny.
e) Nepoužívajte akumulátor alebo nástroj, ktorý je poškodený alebo upravený.
Poškodené alebo modifi kované batérie môžu vykazovať nepredvídatelné správanie, ktoré má za následok požiar, explóziu alebo riziko zranenia.
f) Nevystavujte akumulátor ani nástroj ohňu alebo nadmernej teplote.
Vystavenie ohňu alebo teplote nad 130°C môže spôsobit výbuch.
Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo určeného rozsahu môže poškodit' batériu a zvýšit' riziko požiaru.
6) Servis
a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov.
Servis akumulátorov by mal vykonávať iba výrobca alebo autorizovaní poskytovatelia služieb.
Zabráňte prístupu detí a nezainteresovaných osôb. Ked' náradie nepouživate, mali by ste ho uložit' mimo dosahu detí a nezainteresovaných osôb.
BEZPEČNOSTNÉ VAROVANIA TÝKAJÚCE SA RÁZOVÝ SKRUTKOVAČ
Elektrický nástroj držte za izolované povrchy na uchopenie, ak vykonávate činnosti, kedy sa môže dostať upínací prvok do kontaktu so skrytou kabelážou. Pri kontakte upínacích prvkov so „živým“ vodičom môžu byť kovové časti elektrického nástroja vystavené prúdu a mohli by operátorovi spôsobit’ poranenie elektrickým prúdom.
ĎALŠIE BEZPEČNOSTNÉ VAROVANIA
-
Toto je prenosné zariadenie na doťahovanie a uvolňovanie skrutiek a matíc. Používajte ho len na tieto činnosti.
-
Počas prevádzky nástroj pevne držte. Nedodržanie tohto pokynu môže viest k nehodám alebo poraneniam. (Obr. 7)
-
Škontrolujte, či je batéria nainštalované pevne. Ak je uvoľnená, mohla by vypadnúť a spôsobit' nehodu.
-
Príprava a kontrola pracovného prostredia. Skontrolujte, či pracovisko splňa všetky podmienky, ktoré sú uvedené v bezpečnostných opatreniach.
-
Nedovol'te, aby sa do otvoru na pripojenie nabíjatel'nej batérie dostali akékol'vek cudzie telesá.
-
Nabíjatel'nú batériu a nabíjačku nikdy nerozoberajte.
-
Nabíjatel'nú batériu nikdy neskratujte. Skratovanie batérie bude viest k vel'kému elektrickému prúdu a prehriatiu. Následkom bude spálenie alebo poškodenie batérie.
-
Batériu nehádžte do ohňa. Ak batéria horí, môže explodovať.
-
Ak je životnosť d'alšieho nabíjania príliš krátke na praktické použitie, odneste batériu do predajne, v ktorej ste ju zakúpili. Vyčerpanú batériu nelikvidujte.
-
Do ventilačných otvorov na nabíjačke nevkladajte žiadne predmety. Ak do ventilačných otvorov vložíte kovové predmety alebo horľavé materiály, bude to viest' k nebezpečenstvu poranenia elektrickým prúdom alebo sa poškodí nabíjačka.
-
Pomocou momentového klúča skontrolujte aktuálny uťahovací moment.
-
Pred prepnutím smeru otáčania náradie zastavte. Pred prepnutím smeru otáčania vždy uvol'nite vypínač a počkajte, kým sa nástroj nezastaví.
-
Nikdy sa nedotýkajte otáčajúcich sa častí. Nedovol'te, aby sa otáčajúca časť dostala do blízkosti vašich rúk alebo inej časti vášho tela. Otáčajúca sa časť by vás mohla porezať alebo zachytit'. Bud'te vel'mi opatrní a po neptretržitom dlhšom používaní sa zariadenia nedotýkajte. Mohlo by sa zohriat' a popáliť vás.
-
Používajte stanovené príslušenstvo, ktoré je uvedené v prevádzkovej príručke a katalógu spoločnosti HiKOKI. Ak tak urobíte, mohlo by to viest k úrazom alebo nehodám.
-
Skontrolujte, či ste príslušenstvo pevne nainštalovali. Ak nie je príslušenstvo pevne nainštalované, mohlo by sa vymrštiť a spôsobit’ poranenia.
Po nasadení bitu do vrtačky bit mierne povytiahnite, aby ste sa uistili, že sa počas používania neuvolní. Ak sa vodiace puzdro nevráti do svojej originálnej polohy, bit nie je nainštalovaný správne.
- Jednotku nechajte po nepretržitej prevádzke odpočinúť.
Slovenčina
- Upozornenia na používanie spínača ovládania rýchlosti Tento spínač obsahuje zabudovaný elektronický okruh, ktorý plynulo mení rýchlosť otáčania. Ked' následne 1 potiahnete spínač len zľahka (nízka rýchlosť otáčania) a motor sa pri nepretržitom uťahovaní skrutiek zastaví, súčasti elektronického obvodu sa môžu prehriat' a poškodit'.
- Nedotýkajte sa kovových častí, pretože počas neustálej práce sa zohrejú.
- Nepozerajte sa priamo do svetla. Takáto činnosť môže spôsobit' poranenie očí.
- Náradie a batériu používajte vždy pri teplotách od -5°C do 40°C.
Kvôli predlíženiu životnosti je lítiovo-iónová batéria vybavená ochrannou funkciou, ktorá preruší výkon.
V nižšie uvedených prípadoch 1 až 3 sa motor počas používania výrobku zastaví dokonca aj vtedy, ked potiahnete vypínač. Nejde o chybu, je to výsledok ochrannej funkcie.
- Motor sa zastaví, ked' sa vybije batéria.
V takomto prípade ju okamžite nabite.
- Motor sa môže zastaviť v prípade preťaženia náradia. V takomto prípade uvoľnite vypínač náradia a odstráňte príčinu preťaženia. Následne ho budete môť opäť použiť.
- Batériový pohon sa môže zastavit, ak pri preťažení dôjde k prehrievaniu batérie.
V takomto prípade prestaňte batériu používať a nechajte ju vychladnúť. Následne ho budete môčť opäť použiť.
Okrem toho, berte na zretel' nasledujúce výstrahy a upozornenia.
VYSTRAHA
Aby ste zabránili vytekaniu kvapaliny z batérie, generovaniu tepla, unikaniu dymu, výbuchu a vznieteniu, dodržiavajte nasledujúce bezpečnostné opatrenia.
-
Nedovol'te, aby sa na batérii zachytávali kovové piliny a prach.
○ Nedovoľte, aby počas práce padali na batériu kovové piliny a prach.
○ Uistite sa, že sa na batérii nenazbierali kovové piliny a prach, ktoré padajú na elektrické náradie počas práce.
○ Nepoužívanú batériu neskladujte na mieste s výskytom kovových pilín a prachu.
○ Pred uskladnením z batérie odstráňte kovové piliny a prach, ktoré sa mohli na nej zachytit' a neskladujte ju spolu s kovovými súčasťami (skrutky, klince, apod.). -
Batériu neprepichujte ostrými predmetmi, ako sú napríklad klince, neudierajte po nej kladivom, nestúpajte na ňu, nehádžte ju, ani ju nevystavujte silným fyzickým nárazom.
-
Očividne poškodenú alebo zdeformovanú batériu nepoužívajte.
-
Batériu nepoužívajte s opačnou polaritou.
-
Nepripájajte priamo k elektrickej zásuvke ani k zásuvke zapal'ovača vo vozidle.
-
Batériu nepoužívajte na iné, ako stanovené účely.
-
Ak sa batéria nenabije ani po uplynutí zadanej doby na nabíjanie, okamžite prestaňte s d'alším nabíjaním.
-
Batériu nevystavujte účinkom vysokých teplôt ani vel'kého tlaku, ani ju nevkladajte do mikrovlnnej rúry, sušičky alebo vysokotlakovej nádoby.
-
Ked' dôjde k unikaniu tekutiny, alebo ak zacítite odporný zápach, batériu okamžite odneste mimo ohňa.
-
Batériu nepoužívajte na miestach, kde dochádza ku generovaniu silnej statickej elektriny.
-
Ak počas používania, nabíjania alebo skladovania dochádza k unikaniu tekutiny z batérie, ak zacítite odporný zápach, alebo ak dochádza ku generovaniu tepla, zmene farby, deformáciám alebo k čomukoľvek
nešstandardnému, batériu okamžite vyberte z náradia alebo z nabíjačky a prestaňte ju používať.
- Batériu neponárajte ani nedovol'te, aby sa do nej dostali akékol'vek kvapaliny. Vniknutie vodivej kvapaliny, ako je napríklad voda, môže spôsobit poškodenie, ktoré môže spôsobit požiar alebo výbuch. Batériu skladujte na chladnom, suchom mieste, mimo výbušných a horl'avých predmetov. Musíte sa vyhnúť prostrediam s korozivnymi plynmi.
UPOZORNENIE
- Ak sa tekutina unikajúca z batérie dostane do očí, oči si nešúchajte a dôkladne si ich vypláchnite čerstvou čistou vodou, ako je pitná voda z vodovodu a okamžite vyhl'adajte lekársku pomoc.
Ak nevyhl'adáte ošetrenie, tekutina môže spôsobit problémy zraku. - Ak sa tekutina dostane na kožu alebo odev, okamžite ich dôkladne umyte alebo očistite čistou vodou, ako je pitná voda z vodovodu.
Existuje možnosť, že môže dôjst k podráždeniu pokožky. - Ak pri prvotnom používaní akumulátora zistíte výskyt hrdze, odporný zápach, prehrievanie, stratu farby, deformácie a/alebo iné nezrovnalosti, batériu nepoužívajte a vrát'te ju predajcovi alebo dodávatel'ovi.
VÝSTRAHA
Ak sa do svorky lítiovo-iónovej batérie dostane vodivé cudzie teleso, batéria môže zoskratovať a spôsobit požiar. Pri uskladňovaní lítiovo-iónovej batérie určite dodržiavajte nasledovné pravidlá.
○ Do skladovacej skrinky nevkladajte vodivé odrezky, klince ani drôty, ako je napríklad ocel'ový drôt a medený drôt.
○ Aby ste predišli zoskratovaniu, vložte batériu do nástroja alebo pri uskladnení pevne založte kryt batérie, až kým nevidíte ventilátor.
PREPRAVA TÝKAJÚCA SA LÍTIOVO-IÓNOVÝCH BATÉRIÍ
Pri preprave lítiovo-iónovej batérie dodržiavajte nasledovné opatrenia.
VÝSTRAHA
Pri organizovaní prepravy ohláste prepravnej spoločnosti, že balenie obsahuje lítiovo-iónovú batériu, informujte ju o výstupnom výkone a postupujte podľa pokynov prepravnej spoločnosti.

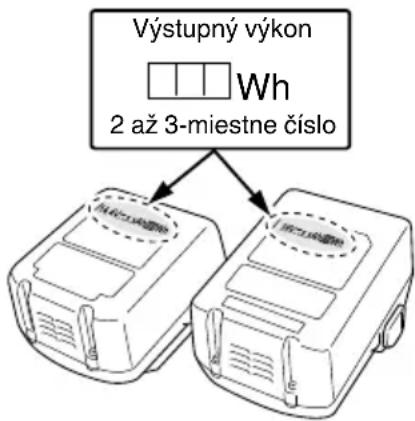

○ Lítium-iónové batérie, ktoré prekračujú výkon 100 Wh, sú pri transporte označené ako nebezpečný tovar, ktorý vyžaduje špeciálne aplikačné postupy.
○ Pri preprave do zahraničia musíte vyhoviet medzinárodným zákonom, pravidlám a predpisom cieľovej krajiny.
VÝSTRAHA
Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.
 | WH14DJL / WH18DJL: Rázový skrutkovač |
 | Aby sa znížilo riziko zranenia, musí si užívatel' prečítať návod na obsluhu. |
 | Iba pre krajiny EÚElektrické náradie nelikvidujte spolu s domácim odpadom!Aby ste dodržali ustanovenia európskej smernice 2012/19/EÚ o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovat' a doručit' na environmentálne prijatel'né miesto recyklovania. |
| V | Menovité napätie |
| n_0 | Voľnobežné otáčky |
| Bpm Počet nárazov | |
 | Malá skrutka |
 | Bežná skrutka |
 | Vysokonapăťová skrutka |
 | Vel'kosť šest'hranného nástavca |
| MT | Uťahovací moment (maximálny) |
 | Hmotnosť*(Podl'a postupu EPTA 01/2014) |
 | Zapnutie |
 | Vypnutie |
 | Odpojte akumulátor |
 | Otáčanie v smere hodinových ručičiek |
 | Otáčanie proti smeru hodinových ručičiek |
* V závislosti od pripojenej batérie. Najťažšia váha sa meria pomocou –
- BSL1460 (predáva sa samostatne) pre [WH14DJL]
- BSL36B18 (predáva sa samostatne) pre [WH18DJL]
ŠTANDARDNÉ PRÍSLUŠENSTVO
Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane 148.
Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.
POUŽITIE
Zakrúcanie a odstraňovanie malých skrutiek, malých matíc atd.
TECHNICKÉ PARAMETRE
Technické parametre tohto stroja sú uvedené v tabul'ke na strane 148.
POZNÁMKA
Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
NABÍJANIE
Významy svetla kontrolky sú uvedené v Tabul'ke 1, a to podl'a stavu nabíjačky alebo nabíjateľnej batérie.
Tabul'ka 1
| Významy svetla kontrolky | |||
| Kontrolka (červená) | Pred nabíjaním Bliká | Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy.(zhasne raz za 0,5 sekundy) | |
| Počas nabíjania | Svieti neprerušovanie | ||
| Nabíjanie je dokončené | Bliká | Svieti na 0,5 sekundy. Nesvieti na 0,5 sekundy.(zhasne raz za 0,5 sekundy) | |
| Prehrievanie v pohotovostnom režime | Bliká | Svieti na 1 sekundu. Nesvieti na 0,5 sekundy.(zhasne raz za 0,5 sekundy) | |
| Nabíjanie nie je možné | Mihoce sa | Zasvieti na 0,1 sekundy. Nesvieti na 0,1 sekundy.(zhasne raz za 0,1 sekundy)■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□○□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▴ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▩ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▮ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▅ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▄ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▦ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▴ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▸ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▸ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▬ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▩ | |
- Záležitosti týkajúce sa teplôt a doby nabíjania batérie.
Teploty a doba nabíjania budú také, ako je uvedené v Tabul'ke 2-a, 2-b.
Tabul'ka 2-a
| Nabíjačka | UC18YFSL | ||||||
| Batéria | Typ batérie | Li-ion | |||||
| Teploty, pri ktorých možno batériu nabíjať | 0°C – 50°C | ||||||
| Nabíjacie napätie | V 14,4 18 | ||||||
| Doba nabíjania, pribl. (pri 20°C) | Séria BSL14xx Séria BSL18xx | (5 článkov) | (10 článkov) | Multivoltová séria | |||
| (4 články) | (8 článkov) | (10 článkov) | |||||
| min. | BSL1415S : 20BSL1415 : 22BSL1415X : 22BSL1420 : 30BSL1425 : 35BSL1430C : 45 | BSL1430 : 45BSL1440 : 60BSL1450 : 75BSL1460 : 90 | BSL1815S : 20BSL1815 : 22BSL1815X : 22BSL1820 : 30BSL1825 : 35BSL1830C : 45 | BSL1830 : 45BSL1840 : 60BSL1850 : 75BSL1860 : 90 | |||
Tabul'ka 2-b
| Nabíjačka | UC18YKSL | ||||||
| Batéria | Typ batérie | Li-ion | |||||
| Teploty, pri ktorých možno batériu nabíjať | 0°C – 50°C | ||||||
| Nabíjacie napätie | V 14,4 18 | ||||||
| Doba nabíjania, pribl. (pri 20°C) | Séria BSL14xx Séria BSL18xx | (5 článkov) | (10 článkov) | Multivoltová séria | |||
| (4 články) | (8 článkov) | (10 článkov) | |||||
| min. | BSL1415S : 35BSL1415 : 40BSL1415X : 40BSL1420 : 60BSL1425 : 75BSL1430C : 90 | BSL1430 : 90BSL1440 : 120BSL1450 : 150BSL1460 : 180 | BSL1815S : 35BSL1815 : 40BSL1815X : 40BSL1820 : 60BSL1825 : 75BSL1830C : 90 | BSL1830 : 90BSL1840 : 120BSL1850 : 150BSL1860 : 180 | |||
POZNÁMKA
Doba nabíjania sa môže odlišovať, záleží od okolitej teploty a napätia zdroja napájania.
UPOZORNENIE
Pri nepretržitom používaní nabíjačky na batérie sa nabíjačka na batérie zohreje, čo môže predstavovať príčinu porúch. Po dokončení nabíjania počkajte pred d'alším nabíjaním 15 minút.
○ Ak je batéria nabíjaná, ked' je horúca z dôvodu, že bola dlho vystavená priamemu slnečnému svetlu alebo z dôvodu, že bola jednoducho používaná, kontrolka nabíjačky sa na 1 sekundu rozsvieti a 0,5 sekundy nesvieti (na 0,5 sekundy sa vypne). V takom prípade nechajte batériu najskôr vychladnút a až potom ju začnite nabíjať.
○ Ked' kontrolka bliká načerveno (v 0,2 sekundových intervaloch), skontrolujte, či sa v konektore batérie na nabíjačke nenachádzajú cudzie predmety. Ak sa tam nachádzajú, odstránětich. Ak nenájdete žiadne cudzie predmety, pravdepodobne došlo k poruche batérie alebo nabíjačky. Odneste ich do autorizovaného servisného strediska.
○ Kedže vstavaný mikropočítač zistí vybratie batérie nabíjanej pomocou nabíjačky až približne po 3 sekundách, počkajte aspoň 3 sekundy, kým batériu znova vložíte a budete pokračovať v nabíjaní. Ak batériu znova vložíte do 3 sekúnd, nemusí sa správne nabiť.
MONTÁŽ A OBSLUHA
| Činnosť Obrázok Strana | ||
| Vyberanie vkladanie batérie 1 149 | ||
| Nabíjanie 2 149 | ||
| Montáž vrtáka 3 149 | ||
| Zmena smeru otáčania 4 149 | ||
| Prevádzka spínača 5 149 | ||
| Používanie LED kontrolky 6 149 | ||
| Výber príslušenstva — 151 |
ÚDRŽBA A KONTROLA
1. Kontrola hnacieho bitu
Používanie poškodeného bitu alebo bitu s opotrebovaným hrotom je nebezpečné, pretože by sa bit mohol pošmyknúť. Vymeňte ho.
2. Kontrola montážnych skrutiek
Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvol'nená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.
3. Údržba motora
Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.
Ak sa elektrické náradie znečistí, utrite ho mäkkou, suchou tkaninou alebo tkaninou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.
5. Skladovanie
Elektrické náradie skladujte na miestach s teplotou do 40°C a mimo dosahu detí.
POZNÁMKA
Skladovanie lítiovo-iónových batérií
Pred skladovaním lítiovo-iónových batérií sa presvedčite, že sú úplne nabité.
Dlhodobé skladovanie (3 mesiace alebo viac) batérií s nízkou úrovňou nabitia môže viest k zhoršeniu výkonu, viditel'nému skráteniu času používania batérií alebo k stavu, že sa batérie rýchlo vybijú.
Viditel'ne skrátený čas používania batérií však možno predížit pomocou dvoch až piatich cyklov nabitia a používania batérií až do ich vybitia.
Ak sa čas používania batérie extrémne skráti napriek opakovanému nabíjaniu a používaniu, považujte batérie za úplne vybité a zakúpte nové batérie.
UPOZORNENIE
V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.
Dôležité upozornenie ohľadne batérií pre elektrické akumulátorové náradie značky HiKOKI
Vždy používajte jednu nami navrhnutú originálnu batériu. Ak budete používať batérie, ktoré sú iné, ako batérie navrhnuté našou spoločnosťou, alebo ak dôjde k rozobratiu alebo úprave batérie (ako je rozobratie a výmena článkov alebo iných interných dielov), nemôžeme vám zaručit bezpečnosť a výkon nášho akumulátorového náradia.
ZÁRUKA
Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevztahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.
Informácie ohľadne vzduchom prenášaného hluku a vibrácií
Namerané hodnoty boli stanovené podl'a normy EN62841 a deklarované podl'a ISO 4871.
Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841.
Príklepové doťahovanie upínacích prvok s maximálnou kapacitou náradia:
Hodnota vibračných emisií a_h = 13,1m / s^2 (WH14DJL)
12,6 m/s² (WH18DJL)
Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použit na porovnávanie jedného náradia s druhým.
Môže sa taktiež použit na predbežné posúdenie expozície.
VÝSTRAHA
○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa.
○ Vyznačte bezpečnostné opatrenia s ciel'om chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby vol'nobehu náradia, ktoré sú doplnkom doby spustenia náradia).
POZNÁMKA
Vzhl'adom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
