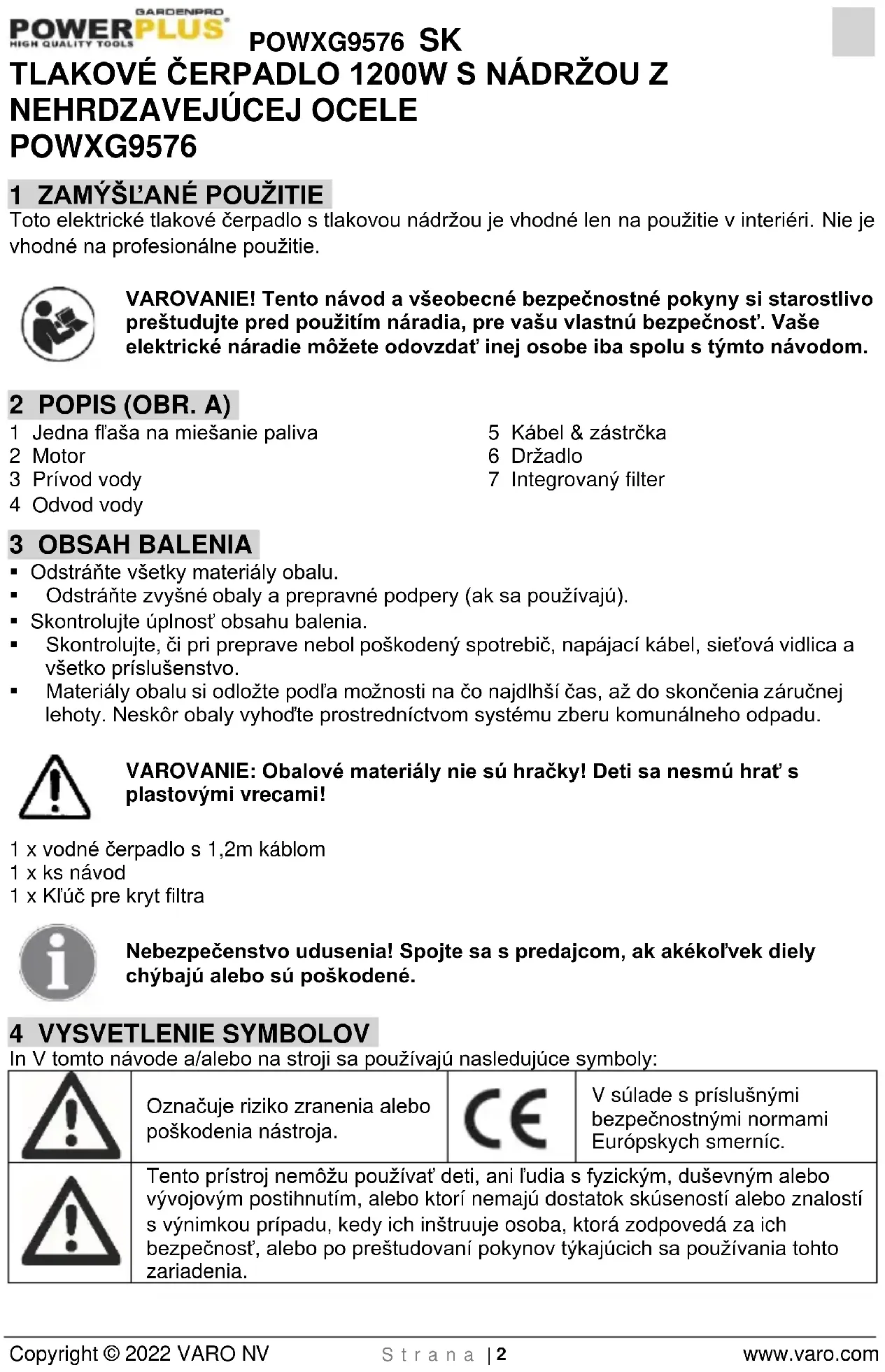

NÁVOD NA OBSLUHU POWXG9576 PowerPlus

Toto elektrické tlakové čerpadlo s tlakovou nádržou je vhodné len na použitie v interiéri. Nie je vhodné na profesionálne použitie.

VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštuđujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdat' inej osobe iba spolu s týmto návodom.

2 POPIS (OBR. A)

1 Jedna fl'aša na miešanie paliva 5 Kábel & zástrčka
2 Motor 6 Držadlo
3 Prívod vody 7 Integrovaný filter
4 Odvod vody

3 OBSAH BALENIA

• Odstráňte všetky materiály obalu.
• Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú).
• Skontrolujte úplnost' obsahu balenia.
• Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sieťová vidlica a všetko príslušenstvo.
• Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhod’te prostredníctvom systému zberu komunálneho odpadu.

VAROVANIE: Obalové materiály nie sú hračky! Deti sa nesmú hrat's plastovými vrecami!

Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbajú alebo sú poškodené.

4 VYSVETLENIE SYMBOLOV

In V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

	Označuje riziko zranenia alebo poškodenia nástroja.		V súlade s príslušnými bezpečnostnými normami Európskych smerníc.
	Tento prístroj nemôžu používať deti, ani l’udia s fyzickým, duševným alebo vývojovým postihnutím, alebo ktorí nemajú dostatok skúseností alebo znalostí s výnimkou prípadu, kedy ich inštruuje osoba, ktorá zodpovedá za ich bezpečnosť, alebo po preštudovaní pokynov týkajúcich sa používania tohto zariadenia.

5 ŠPECIFICKÉ BEZPEČNOSTNÉ VAROVANIA

• Toto vodné čerpadlo nemá ochrannú funkciu pred striekaním vody a malo by byť umiestnené v suchom prostredí. Čerpadlo nikdy neumiestňujte na dážď ani na vlhkom mieste, ani ho na takýchto miestach neprevádzkujte.
• Toto vodné čerpadlo by sa nemalo používať na horľavé alebo škodlivé kvapaliny.
• Treba predchádzat' prevádzke vodného čerpadla naprázdno.
• Toto vodné čerpadlo sa používa na práce v čistej vode. Rozsah použitia tohto zariadenia zahřna zavlažovanie záhrady, dodávanie vody do domácnosti, postrekovanie záhrady alebo poľnohospodárskej pôdy.
• Toto vodné čerpadlo nevystavujte na dlhšiu dobu nečistotám, piesku, kameňom, lepkavým látkam atď. zmiešaných s dodávaných médiom. Pretože dodávané médium môže obsahovat' chemicky korozívne látky, je potrebné dávať mimoriadny pozor na zabránenie vplyvu týchto látok na materiál alebo teleso čerpadla. Toto čerpadlo sa nesmie používať na dodávanie pitnej vody.

Tento prístroj nemôžu používať deti, l’udia s fyzickým, duševným alebo vývojovým postihnutím ani l’udia, ktorí nemajú dostatok skúseností alebo znalostí, ak ich neinštruuje osoba, ktorá zodpovedá za ich bezpečnosť (dohliadajúca osoba), alebo ak si neprečítali predchádzajúce pokyny o používaní tohto zariadenia.

6 MONTÁŽ

• Počas inštalácie vodného čerpadla musí byť napájanie energiou do vodného čerpadla vypnuté.
• Počas inštalácie zariadenia je potrebné ho udržiavat' v suchých a dobre vetraných podmienkach pri okolitej teplote pod 40°C.
• Ak sa vyžaduje nadmerné čerpanie vody kvôli vášmu zásahu s následným zaplavením miesta zavlažovania, je potrebné vykonať niekol’ko ochranných opatrení (napr. inštalácia zariadenia na vypúšt’anie nadmernej vody, alarm, záložné čerpadlo, vodná nádrž, atd’.). Naša spoločnosť však nezodpovedá za takto zapríčinené prípadné straty.
• Pred použitím by malo byť vodné čerpadlo skontrolované z hľadiska bezpečnosti, aby bolo zaručené, že elektrický kábel ani zástrčka nie sú poškodené.

• Elektrikár, ktorý je zodpovedný za inštaláciu, musí skontrolovať a zaručit, že elektrické pripojenie je v súlade so štandardom, vrátane uzemňovacej svorky.
• Je potrebné skontrolovať, že menovitý prúd elektrického kontaktu s ochranným spínačom je 30mA.

6.2 Uzemnenie

Vodné čerpadlo musí byť dobre uzemnené. Skratovanie zruší príslušné časti záruky. Ak je potrebné zväčšit’ dĺžku pôvodného kábla, musí sa použit’ kábel s rovnakým prierezom ako má originálny kábel.

7 PREVÁDZKA

Čerpadlá nie sú samonasávacie čerpadlá. Znamená to, že nasávacia hadica by sa mala najprv nainštalovat's:

2 hadicou so spojovacou maticou. Tento koniec hadice je pripevnený k prednej časti čerpadla.

3 obe časti príslušenstva by mali byť bezpečne priskrutkované na hadici pomocou svorky na hadicu.

Pred pripevnením hadice k čerpadlu je najlepšie ju naplnit' najprv vodou. Potom môžete naskrutkovať trojcestný kohút alebo inú 25mm (1-palcovú) prípojku k výpustu čerpadla, ktorý je na vrchu čerpadla.

Potom by ste mali naplnit' skriňu čerpadla vodou cez zabudovaný filter a potom znovu uzavriet'. Ak boli skriňa čerpadla a hadica naplnené vodou, môžete čerpadlo zapnút hlavným spínačom. Čerpadlo teraz začne prečerpávať vodu (v prípade automatickej verzie sa najprv naplní tlaková nádrž a po niekol'kých sekundách začne voda vychádzat' z pripojenej hadice).

Ak sa čerpadlo následne znovu vypne, voda zostane v skrini čerpadla a hadici, čo znamená, že keď sa čerpadlo nabudúce zapne, bude okamžite čerpať vodu.

Ak nie je nainštalovaný uzavierací ventil alebo ak nefunguje utesnenie medzi ventilom a hadicou správne (svorka hadice!), celá jednotka môže bežat' naprázdno a musí byt' znovu naplnená, aby mohlo čerpadlo správne fungovat'.

7.1 Tlaková hadica

Tlaková hadica sa používa na dodávanie vody z čerpadla do bodu spotreby vody (napr. kohúta atd'). Aby sa minimalizovala strata trením spôsobená tlakom vody, odporúčame, aby ste použili tlakovú hadicu s minimálnym priemerom 20mm (3/4").

• Ked' záhradné čerpadlo pracuje, vodný odtok (napr. vodovodný kohútik alebo postrekovacia tryska) musí byť otvorený, aby sa z hadice vypustil vzduch. Ak je odtok vody zatvorený, čerpadlo sa môže poškodiť kvôli prehriatiu, ak je v prevádzke dlhšie ako 5 minút.
• Treba predchádzat' zmrznutiu čerpadla alebo jeho umiestneniu do priestorov s mrazom v zime.
• Piesok a kamene v naberanej vode môžu rýchlo opotrebovat' čerpadlo a znížit' jeho účinnú kapacitu. Preto je potrebné nainštalovat' filter.
• Toto vodné čerpadlo nie je vhodné na dlhodobú prevádzku, napr. v priemyselných alebo banských podnikoch, ani na systém recyklácie vody.

7.2 Bezpečnostné požiadavky

• Napájací zdroj musí spíňat' technické požiadavky zobrazené na produkte. Podmienky pripojenia si pozrite v pokynoch vášho dodávatel'a energie. Ak čerpadlo alebo napájací kábel nespíňajú požiadavky, nepripájajte čerpadlo!
  Čerpadlo nikdy nenoste za kábel.
• Nikdy neodstraňujte zástrčku a neskracujte kábel. V opačnom prípade dôjde k zániku vašej záruky. Pripojenie (zástrčku a zásuvku) udržiavajte suché.
  Čerpadlo nie je vhodné na použitie v bazénoch a jazerách alebo pri iných situáciách, kde by mohli príst l'udia do fyzického kontaktu s vodou, a preto sa nesmie používať na tento účel.
• Pri čistení alebo vykonávaní údržby jazierka čerpadlo vždy odpojte od napájacieho zdroja. Toto čerpadlo je vhodné na čerpanie vody s minimálnou teplotou 4°C a maximálnou teplotou 35°C.
  Čerpadlo nesmie bežať naprázdno, pretože by to spôsobilo trvalú škodu.
• Ak chcete čerpadlo čistiť alebo robit' na žom údržbu, vždy ho odpojte od elektrickej siete.
  Z času na čas vyčistite komory, opláchnite ich čistou vodou, čím zabezpečíte, že nebudú upchaté nečistotami.

8 ČISTENIE A ÚDRŽBA

Varovanie ! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástčku.

8.1 Čistenie

Za normálnych podmienok nie je potrebné vodné čerpadlo udržiavať. Čerpadlo by ste nemali umiestňovat’ do volněho priestoru počas dažďa, na vlhké miesto, ani do prostredia so znečistením a mrazom.

• Treba predchádzať zmrznutiu, chodu naprázdno a nečistotám.
• Pred vykonávaním údržby vždy odpojte čerpadlo od napájacieho zdroja.
• Ak je poškodený elektrický kábel, musí ho vymenit' profesionálny personál. Poškodenie spôsobené skratom, nie je súčasťou záruky.
• Ak dôjde k problémom s čerpadlom, záručné opravy musí vykonať autorizované servisné centrum.

Nepoužívajte rozpúšt'adlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšt'adlá môžu poškodit' plastové diely.

9 TECHNICKÉ ÚDAJE

Typ	POWXG9576
Siet'ové napätie	230V~ /50Hz
Menovitý výkon	1200W
Max. kapacita čerpadla	3800 l/hod.
Max. zdvih	48 m
Maximálna úroveň nasávania	7 m
Max. teplota vody	35°C
Min. priemer vstupu nasávacej hadice	1" (25 mm)
Min. priemer výstupu tlakovej hadice	3/4" (20 mm)
Dlžka kábla	1,2 m
Menovitý tlak	0,5 mPa–5 bar
Mezdinárodný stupeň ochrany	IPX4
Hmotnosť	11,67 kg
Vhodné pre	Čistá voda
Obsah tlakovej nádrže	19L
Materiál krytu čerpadla / nádrže	PP / inox

10 HLUK

Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3)

PROBLÉM	PRÍČINA	SPÔSOB NÁPRAVY
Elektrický motor beží, ale čerpadlo nenasáva vodu.	Po spustení čerpadla sa teleso čerpadla nenapúšťa vodou.	Čerpadlo naplňte vodou.
PROBLÉM	PRÍČINA	SPÓSOB NÁPRAVY
	Nedostatočné utesnenie nasávacej hadice.	Skontrolujte odporúčané a použité otvory a komponenty čerpadla, napr. spoj nasávacej hadice, spoj tlakovej hadice, zvierací krúžok, nasávaciu hadicu atd'. vrátane skrutkového tesniaceho prúžku vyrobeného s teflónu alebo konopného vlákna. Čerpadlo môže pracovať len vtedy, keď je dobre utesnené.
	Filtračné sito spodného ventilu nasávacieho prívodu je zablokované.	Vyčistite spodný ventil nasávacieho prívodu a filtračné sito.
	Vzduch nemožno vypustiť z tlakovej hadice, pretože výpust vody je zatvorený.	Ked' čerpadlo začne nasávať, otvorte vodný výpust (napr. kohútik, rozprašovaciu trysku atd').
	Čakacia doba nezodpovedá pravidlám.	Naplňte celú nasávaciu hadicu vodou, alebo ju znovu skontrolujte min. 7 minút po štarte čerpadla.
	Nadmerná sacia výška (>8m).	Zredukujte saciu výšku.
	Spodný ventil nenasáva vodu.	Skontrolujte hladinu vody vo vodnej nádrži či jazierku. Ak je to možné, zväčšite dlžku nasávacej hadice.
Elektromotor nemôže bežať.	Nie je dodávaná žiadna energia.	Skontrolujte napájací zdroj.
	Veko ventilátora zabraňuje rotácii lopatky.	Vytiahnite elektrickú zástrčku, vyberte veko ventilátora skrutkovačom, potom ho znovu nainštalujte miernym otočením lopatky a skontrolujte, či sa vol'ne točí.
	Zablokovaný ventilátor.	Vytiahnite elektrickú zástrčku, cez veko ventilátora pohnite skrutkovačom hriadeľom. Ak je hriadel' zablokovaný, pošlite ho do servisného centra na kontrolu.
Nedostatočné vytekanie vody	Nadmerná sacia výška (>8m).	Skontrolujte saciu výšku.
	Sitko filtra spodného ventilu je zablokované.	Vyčistite sitko filtra.
	Hladina nasávanej vody je príliš nízko.	Spodný ventil ponorte hlbšie do vody.
	Nečistoty znížili efektívnu kapacitu čerpadla.	Vypláchnite obal čerpadla, nasávaciu hadicu a výtokovú tlakovú hadicou tlakovou vodou.
PROBLÉM	PRÍČINA	SPÔSOB NÁPRAVY
Tepelne citlivý spínač nevie vypnút' čerpadlo.	Pret'aženie elektrického motora kvôli zníženiu trenia spôsobené nečistotami, ktoré sa dostávajú do motora.	Vypláchnite obal čerpadla tlakovou vodou.
Spínač čerpadla je bud' zapnutý alebo vypnutý.	Na nasávacej hadici nie je nainštalovaný žiadny uzavierací ventil.	Skontrolujte, či je na nasávacej hadici nainštalovaný ventil.
Časté vypínanie/zapínanie spínača čerpadla (ked' sa používa ako systém dodávania vody do domácnosti).	Prasknutie gumeného plást'a v tlakovej nádrži.	Vymeňte gumený plást' alebo nádrž.
	V nádrži nie je žiadny stlačený vzduch.	Použite adekvátny ventil alebo ho napojte na stlačený prívod vzduchu s tlakom 1,8 bar a naplňte nádrž vzduchom.

12 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov a začína plynút dňom zakúpenia prvým používatel'om.
• Táto záruka zahíňa všetky chyby materiálu a výrobné chyby, okrem: batéríí, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd.; nezahíňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.
• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
• Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
  ■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
• Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
• Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
  Staré zariadenia alebo súčasti, ktoré sú wymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
• Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit' dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
• Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
• Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

13 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

14 VYHLÁSENIE O ZHODE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

obchodná známka: POWERplus

model: POWXG9576

je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC Annex V

LwA

Measured

82dB(A)

Guaranteed

84dB(A)

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):

EN60335-1 : 2012

EN60335-2-41:2003

EN IEC55014-1 : 2021

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Dolu podpísaný koná v mene výkonného riaditel'a spoločnosti,

Mertens Ludo

Ludo Mertens

Regulačné záležitosti – Compliance Manager
