РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWXG9576 PowerPlus

1 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ ...... 2
2 ОПИСАНИЕ (РИС. А)......2
3 СОДЕРЖИМОЕ УПАКОВКИ 2
4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ...... 2
5 ОСОБЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ....3
6 СБОРКА....3
6.1 Подключение к источнику питания....3
6.2 Заземление ....4
7 ЭКСПЛУАТАЦИЯ....4
7.1 Напорный шланг 4
7.2 Правила техники безопасности....4
8 ОБСЛУЖИВАНИЕ И ЧИСТК....5
8.1 Чистка....5
9 ТЕХНИЧЕСКИЕ ДАННЫЕ....5
10 ШУМ 6
11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ......6
12 ГАРАНТИЯ 8
13 ОКРУЖАЮЩАЯ СРЕДА 8
14 ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ......9

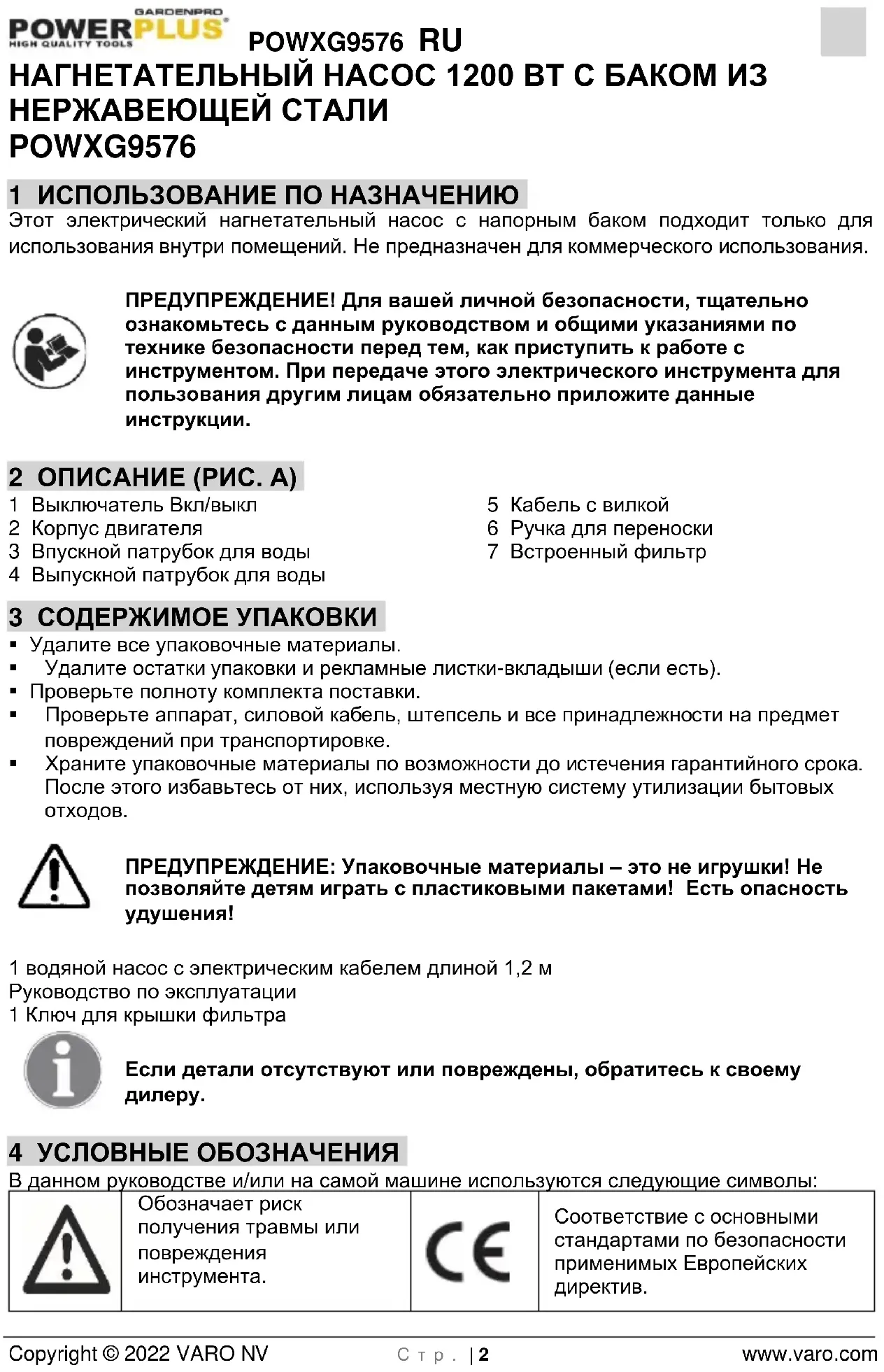

НАГНЕТАТЕЛЬНЫЙ НАСОС 1200 ВТ С БАКОМ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ POWXG9576

1 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Этот электрический нагнетательный насос с напорным баком подходит только для использования внутри помещений. Не предназначен для коммерческого использования.

ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

2 ОПИСАНИЕ (РИС. А)

1 Выключатель Вкл/выкл
2 Корпус двигателя
3 Впускной патрубок для воды
4 Выпускной патрубок для воды

5 Кабель с вилкой
6 Ручка для переноски
7 Встроенный фильтр

3 СОДЕРЖИМОЕ УПАКОВКИ

• Удалите все упаковочные материалы.
• Удалите остатки упаковки и рекламные листки-вкладыши (если есть).
• Проверьте полноту комплекта поставки.
• Проверьте аппарат, силовой кабель, штепсель и все принадлежности на предмет повреждений при транспортировке.
• Храните упаковочные материалы по возможности до истечения гарантийного срока. После этого избавьтесь от них, используя местную систему утилизации бытовых отходов.

ПРЕДУПРЕЖДЕНИЕ: Упаковочные материалы – это не игрушки! Не позволяйте детям играть с пластиковыми пакетами! Есть опасность удушения!

1 водяной насос с электрическим кабелем длиной 1,2 м
Руководство по эксплуатации
1 Ключ для крышки фильтра

Если детали отсутствуют или повреждены, обратитесь к своему дилеру.

4 УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

В данном руководстве и/или на самой машине используются следующие символы:

Обозначает риск получения травмы или повреждения инструмента.

Соответствие с основными стандартами по безопасности применимых Европейских директив.

Запрещается использование этого устройства детьми или людьми с физическими, умственными или психическими нарушениями, а также людьми, которые не имеют опыта или знаний, за исключением случаев, когда эти люди получают инструкцию от лица, ответственного за их безопасность, при наличии наблюдателя или при изучении предыдущих инструкций, касающихся использования этого устройства.

5 ОСОБЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Этот водяной насос не имеет функции защиты от водяных брызг и должен устанавливаться только в сухой окружающей среде. Никогда не размещайте водяной насос и не работайте с ним под дождем или в сыром месте.
• Этот водяной насос нельзя использовать при наличии легковоспламеняющихся или ядовитых жидкостей.
• Следует избегать работы водяного насоса на холостом ходу.
• Этот водяной насос рассчитан на работу с чистой водой. Область его применения включает полив в саду, подачу воды в дом, орошение в саду или на приусадебном участке.
• Этот водяной насос не должен подвергаться длительному воздействию загрязнений, песка, камней, клейких веществ и т.п., попавших в перекачиваемую среду. Так как перекачиваемая среда может содержать химические коррозионно-активные вещества, необходимо уделить особое внимание предотвращению их влияния на материал корпуса насоса. Этот насос не разрешается использовать для перекачки питьевой воды.

Запрещается использование этого устройства детьми или людьми с физическими, умственными или психическими нарушениями, а также людьми, которые не имеют опыта или знаний, за исключением случаев, когда эти люди получают инструкцию от лица, ответственного за их безопасность, при наличии наблюдателя или при изучении предыдущих инструкций, касающихся использования этого устройства.

6 СБОРКА

• При установке водяного насоса необходимо отключить подачу к насосу электропитания.
• Установку насоса необходимо производить в сухом и хорошо проветриваемом месте, при температуре окружающей среды ниже 40°C.
• При избыточном количестве требуемой для перекачки воды из-за ваших действий, что приводит к затоплению места полива, следует принять ряд предупредительных мер (например, установкой устройства для слива избыточной воды, устройства аварийной сигнализации, резервного насоса, резервуара для воды и т.п.). Однако, наша компания не несет ответственности за любые причиненные этим убытки.
• Перед использованием водяной насос следует проверить на безопасность, чтобы убедиться в отсутствии повреждений кабеля питания или вилки.

6.1 Подключение к источнику питания

Электрик, ответственный за установку, должен проверить и убедиться, что подключение к источнику питания выполнено в соответствии со стандартом, включая заземление.
- С помощью предохранительного выключателя необходимо проверить номинальный ток электрического контакта - он должен быть равен 30 мА.

6.2 Заземление

Водяной насос должен быть правильно заземлен. При коротком замыкании станут недействительными соответствующие пункты гарантии. Если необходимо использовать удлинительный кабель, то этот кабель должен быть такого же сечения, как оригинальный кабель.

7 ЭКСПЛУАТАЦИЯ

Насосы не являются самозаполняющимися. Это означает, что всасывающий шланг должен быть, прежде всего, оснащен следующими компонентами.

1 Обратный клапан с фильтром; это гарантирует, что после отсоединения насоса шланг и насос не будут работать всухую. Эта часть шланга подвешивается в откачиваемой воде.
2 Шланг с накидной гайкой; этот конец шланга крепится к передней части насоса.
3 Обе принадлежности должны надежно наворачиваться на шланг с помощью шлангового зажима.

Перед креплением шланга к насосу лучше всего сначала наполнить его водой. После этого можно прикрутить трехходовой кран или другой соединитель на 25 мм (1") к выходному патрубку насоса; этот патрубок находится в верхней части насоса.

Затем необходимо наполнить корпус насоса водой через встроенный фильтр и закрыть крышку.

Если теперь и корпус насоса, и шланг заполнены водой, можно включить насос с помощью выключателя Вкл/выкл. Теперь насос сразу же начинает подавать воду (при автоматическом исполнении сначала наполняется напорный бак, и потребуется несколько секунд, прежде чем вода начнет выходить из подсоединенного шланга).

Если впоследствии насос снова выключается, вода остается в корпусе насоса и в шланге, что означает, что при последующем включении насоса он сразу же будет подавать воду.

Если не установлен обратный клапан, или если неправильно работает уплотнение между клапаном и шлангом (шланговый зажим!) вся установка снова может работать всухую, и ее снова нужно наполнить водой, чтобы добиться правильной работы насоса.

7.1 Напорный шланг

Напорный шланг используется для перекачки воды от насоса к точке потребления воды (например, водопроводному крану и т.п.). Чтобы свести к минимуму потери на трение, вызванные напором воды, рекомендуется использовать напорный шланг с минимальным диаметром 20 мм (3/4").

• При работе садового насоса должен быть открыт выпуск воды (например, водопроводный кран или выпускной патрубок для разбрызгивания воды), чтобы выпустить воздух из шланга. Если выпуск воды закрыт, насос может получить повреждение из-за его перегрева после работы в течение более 5 минут.
• Следует избегать замораживания насоса или его размещения в холодном месте зимой.
• Попавшие в воду песок и камни могут вызвать быстрый износ насоса и снизить его полезную мощность. Поэтому необходимо установить фильтр.
• Этот водяной насос не пригоден для длительной работы, например, на промышленных или горных предприятиях или в системе рециркуляции воды.

7.2 Правила техники безопасности

- Параметры электропитания должно соответствовать техническим характеристикам, указанным на заводской табличке изделия. При необходимости, по условиям подключения можно обратиться к инструкциям вашего местного поставщика электроэнергии. Если насос или кабель питания не удовлетворяют необходимым требованиям, не подключайте насос к сети.

■ Никогда не переносите насос за кабель.

POWXG9576 RU

Никогда не удаляйте вилку и не укорачивайте кабель. В этом случае будет аннулирована ваша гарантия. Предохраняйте штепсельный соединитель (вилку и розетку) от сырости.
- Насос не пригоден для использования в плавательных бассейнах и озерах или в других ситуациях, когда люди могут иметь физический контакт с водой, и, следовательно, он не должен использоваться для этих целей.
- Всегда отсоединяйте насос от источника питания при его чистке или выполнении технического обслуживания. Насос предназначен для подачи воды с минимальной температурой 4 °C и максимальной температурой 35 °C.
- Насос не должен работать всухую, так как это может вызвать необратимые повреждения.
- Всегда отсоединяйте насос от источника питания перед его чисткой или выполнением технического обслуживания.
- Периодически очищайте насосные камеры, промывайте их чистой водой, чтобы они не забивались грязью.

8 ОБСЛУЖИВАНИЕ И ЧИСТК

Внимание! Перед выполнением любых работ на оборудовании вынимайте штепсельную вилку из розетки.

8.1 Чистка

При нормальных условиях эксплуатации водяной насос не требует обслуживания. Однако, насос нельзя располагать на открытом воздухе во время дождя, в сыром месте или в грязной или морозной окружающей среде.

• Следует избегать замораживания, работы на холостом ходу или забивания насоса грязью.
• Перед выполнением технического обслуживания насоса всегда отсоединяйте его от источника питания.
• Поврежденный кабель питания должен заменяться квалифицированным персоналом. Повреждение, вызванное коротким замыканием, не включается в гарантию.
• При появлении неисправности насоса ремонт по гарантии должен выполняться в авторизованном сервисном центре.

Никогда не используйте такие растворители, как бензин, спирт, аммиачная вода и т.п. Эти растворители могут повредить пластмассовые детали.

9 ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип	POWXG9576
Напряжение / частота сети	230 В~ 50 Гц
Номинальная мощность	1200ВТ
Макс. производительность насоса	3800 л/ч
Макс. высота подачи насоса	48 м
Максимальная высота всасывания	7 м
Макс. температура воды	35°C
Макс. диаметр всасывающего шланга	1" (25 мм)
Мин. диаметр напорного шланга	3/4" (20 мм)
Длина кабеля	1,2 м
Номинальное давление	0,5 мПа –5 бар
Внутр. степень защиты	IPX4
Вес	11,67 кг
Пригоден для	Чистая вода
Емкость напорного бака	19L
Материал корпуса / бака насоса	PP / нержа-веющая сталь

10 ШУМ

Значения уровня шума, измеренные согласно соответствующему стандарту. (K=3)

Уровень звукового давления LpA 70 дБ(А)

Уровень звуковой мощности LwA 82 дБ(А)

ВНИМАНИЕ! Звуковое давление может превышать 85 дБ(А). В этом случае необходимо использовать индивидуальные средства защиты органов слуха.

11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПРОБЛЕМА	ВОЗМОЖНЫЕ ПРИЧИНЫ	РЕШЕНИЕ
Электродвигатель работает, но насос не всасывает воду	После запуска насоса корпус насоса не наполнен водой	Наполните насос водой
	Недостаточная герметичность всасывающего насоса	Проверьте рекомендуемые и используемые детали и компоненты насоса, например, соединение всасывающего шланга, соединение напорного шланга, зажимное кольцо, всасывающий шланг и т.д., включая уплотнение винта, изготовленное из тефлона или пенькового жгута. Насос может работать только при хорошем уплотнении.
	Забит сетчатый фильтр обратного клапана на всасывании.	Очистите обратный клапан всасывания и сетчатый фильтр
	Воздух не может выходить из напорного шланга, так как закрыт выпуск воды	Когда насос начинает всасывание, откройте выпуск воды (например, водопроводный кран, распыляющее сопло и т.п.)
	Время ожидания не соответствует нормам	Наполните весь всасывающий шланг водой или повторно проверьте его как минимум через 7 минут после запуска насоса
	Избыточная высота всасывания (> 8 м)	Уменьшите высоту всасывания
	Обратный клапан перестает всасывать воду	Проверьте уровень воды в колодце или водоеме. По возможности, увеличьте длину всасывающего шланга.
Электродвигатель не работает	Не подается питание	Проверьте источник питания.
	Кожух вентилятора препятствует вращению крыльчатки	Вытащите штепсельную вилку из розетки, с помощью отвертки снимите кожух вентилятора, затем снова его установите, слегка поворачивая крыльчатку, и проверьте, вращается ли она свободно.
	Блокирован вентилятор	Вытащите штепсельную вилку из розетки, с помощью отвертки переместите вал через кожух вентилятора. Если вал блокируется, отнесите его в сервисный центр для проверки.
Недостаточное вытекание воды	Избыточная высота всасывания(> 8 м)	Проверьте высоту всасывания
	Забит сетчатый фильтр обратного клапана	Очистите сетчатый фильтр
	Слишком низкий уровень всасываемой воды	Погрузите обратный глубже в воду
	Пониженная полезная мощность насоса из-за загрязнений	Промойте корпус насоса, всасывающий шланг и выпускной напорный водой под давлением
Термочувствительный выключатель не может выключить насос	Перегрузка электродвигателя из-за трения, вызванного попадающими в двигатель загрязнениями	Промойте корпус насоса водой под давлением
Выключатель насоса всегда находится в положении ВЫКЛ или ВКЛ	На всасывающем шланге не установлен обратный клапан	Проверьте, установлен ли на всасывающем шланге клапан
Частое переключение ВКЛ/ВЫКЛ выключателя насоса (при использовании в системе бытового водоснабжения)	Разрыв резиновой оболочки в напорном баке	Замените резиновую оболочку или контейнер
	В контейнере нет сжатого воздуха	Используйте надлежащий клапан, подайте сжатый воздух давлением 1,8 бар и наполните контейнер воздухом

12 ГАРАНТИЯ

- На это изделие предоставляется гарантия на срок 36 месяцев, исчисляемый с даты приобретения первым покупателем.

- Данная гарантия охватывает все дефекты материалов или производства, исключая батареи, зарядные устройства, дефектные детали, подвергаемые естественному износу, особенно такие, как подшипники, щетки, кабели и штепсельные вилки, или принадлежности, такие как сверла, головки сверл, пильные полотна и т. д.; она не включает повреждения или дефекты, возникающие вследствие ненадлежащего обращения, несчастных случаев или внесения изменений в конструкцию, а также не включает транспортные расходы.

- Повреждения и/или дефекты, возникшие в результате ненадлежащей эксплуатации, также не подпадают под гарантийные обязательства.

- Кроме того, мы снимаем с себя всякую ответственность за травмы, полученные в результате ненадлежащего использования инструмента.

- Ремонт может выполняться только в авторизованном центре обслуживания покупателей инструментов Powerplus.

- Вы всегда можете получить дополнительную информацию по телефону 00 32 3 292 92 90

- Все транспортные расходы покрываются покупателем, если нет письменного соглашения о противоположном.

В то же время, гарантийная жалоба не принимается, если повреждение устройства является результатом небрежного обслуживания или перегрузки.

- Определенно исключается из гарантии повреждение вследствие проникновения жидкости, сильного запыления, преднамеренного повреждения (нарочно или по грубой небрежности), ненадлежащего использования (использование для целей, для которых устройство не предназначено), некомпетентного использования (напр., пренебрегая инструкциями, приведенными в руководстве), сборки неспециалистом, удара молнии, подключения к сети с несоответствующим напряжением. Данный список не является исчерпывающим.

- Принятие гарантийных жалоб никогда не является основанием для продления гарантийного периода или назначения нового гарантийного периода вслучае замены устройства.

- Устройства или детали, замененные по гарантии, остаются в собственности Varo NV.

- Мы оставляем за собой право отказать в удовлетворении жалобы, если факт покупки не может быть подтвержден или если ясно, что за изделием не производился надлежащий уход. (Очистка вентиляционных отверстий, регулярное обслуживание угольных шеток, и т. д.).

В качестве доказательства даты покупки следует хранить чек.

- Ваше устройство следует возвращать поставщику в неразобранном виде, в приемлемо чистом состоянии, (в оригинальной противоударной упаковке, если таковая у устройства имелась), приложив документ о покупке.

13 ОКРУЖАЮЩАЯ СРЕДА

Если Ваш аппарат требует замены после длительного использования, не выбрасывайте его вместе с домашним мусором, а используйте экологически безопасный способ для его утилизации.

С отходами электрических машин нельзя обращаться как с обычными бытовыми отходами. Позаботьтесь об утилизации там, где для этого есть соответствующие установки. Проконсультируйтесь у местных органов власти или у продавца о возможности утилизации.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - БЕЛЬГИЯ, настоящим заявляет, что,

Наименование аппарата: НАГНЕТАТЕЛЬНЫЙ НАСОС 1200 ВТ С БАКОМ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Mapka: POWERplus

Номер изделия: POWXG9576

соответствует обязательным требованиям и иным соответствующим положениям действующих Европейских директив, основанных на Европейских гармонизированных стандартах. Любое несанкционированное изменение устройства аннулирует данное заявление.

Европейские директивы (включая, если применимо, их поправки до даты подписания);

2011/65/EU

2014/35/EU

2014/30/EU

2014/68/EU

2000/14/EC Annex V

LwA

Measured

82dB(A)

Guaranteed

84dB(A)

Европейские гармонизированные стандарты (включая, если применимо, их поправки до даты подписания);

EN60335-1 : 2012

EN60335-2-41 : 2003

EN IEC55014-1 : 2021

Держатель технической документации: Филип Ванкерхов (Philippe Vankerkhove), VARO – Vic. Van Rompruy N.V.

Нижеподписавшийся действует от имени Исполнительного директора компании,

Mertens Ludo

Ludo Mertens

Отдел нормоконтроля – Менеджер по вопросам согласований
