| Typ produktu | Ponorné čerpadlo |
| Značka | PowerPlus |
| Model | POWXG9537 |
| Napájanie | 230 V / 50 Hz |
| Príkon | 1100 W |
| Maximálny prietok | 15 000 l/h |
| Maximálna výtlačná výška | 10 m |
| Maximálna hĺbka ponoru | 7 m |
| Maximálna teplota vody | 35 °C |
| Typ vody | Čistá alebo znečistená voda |
| Materiál puzdra | Nehrdzavejúca oceľ (SS) |
| Materiál sacieho hrdla | Plast (P) |
| Dĺžka kábla | 10 m s bezpečnostnou zástrčkou |
| Spínač | S nastaviteľným plavákom |
| Použitie | Čerpanie z pivnice, studne, záhrady, poľnohospodárstvo, domácnosť |
| Záruka | 36 mesiacov |
| Údržba | Čistenie čistou vodou, kontrola plaváka každé 3 mesiace |
| Bezpečnosť | Prúdový chránič (30 mA), ochrana proti chodu nasucho |
| Náhradné diely | Kábel vymeniteľný autorizovaným servisom |
| Hmotnosť | Približne 10 kg (odhad) |
| Rozmery (D x Š x V) | Približne 30 x 25 x 35 cm (odhad) |
Často kladené otázky - POWXG9537 PowerPlus
Otázky používateľov k POWXG9537 PowerPlus
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš čerpadlo vo formáte PDF zadarmo! Nájdite svoj návod POWXG9537 - PowerPlus a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. POWXG9537 značky PowerPlus.

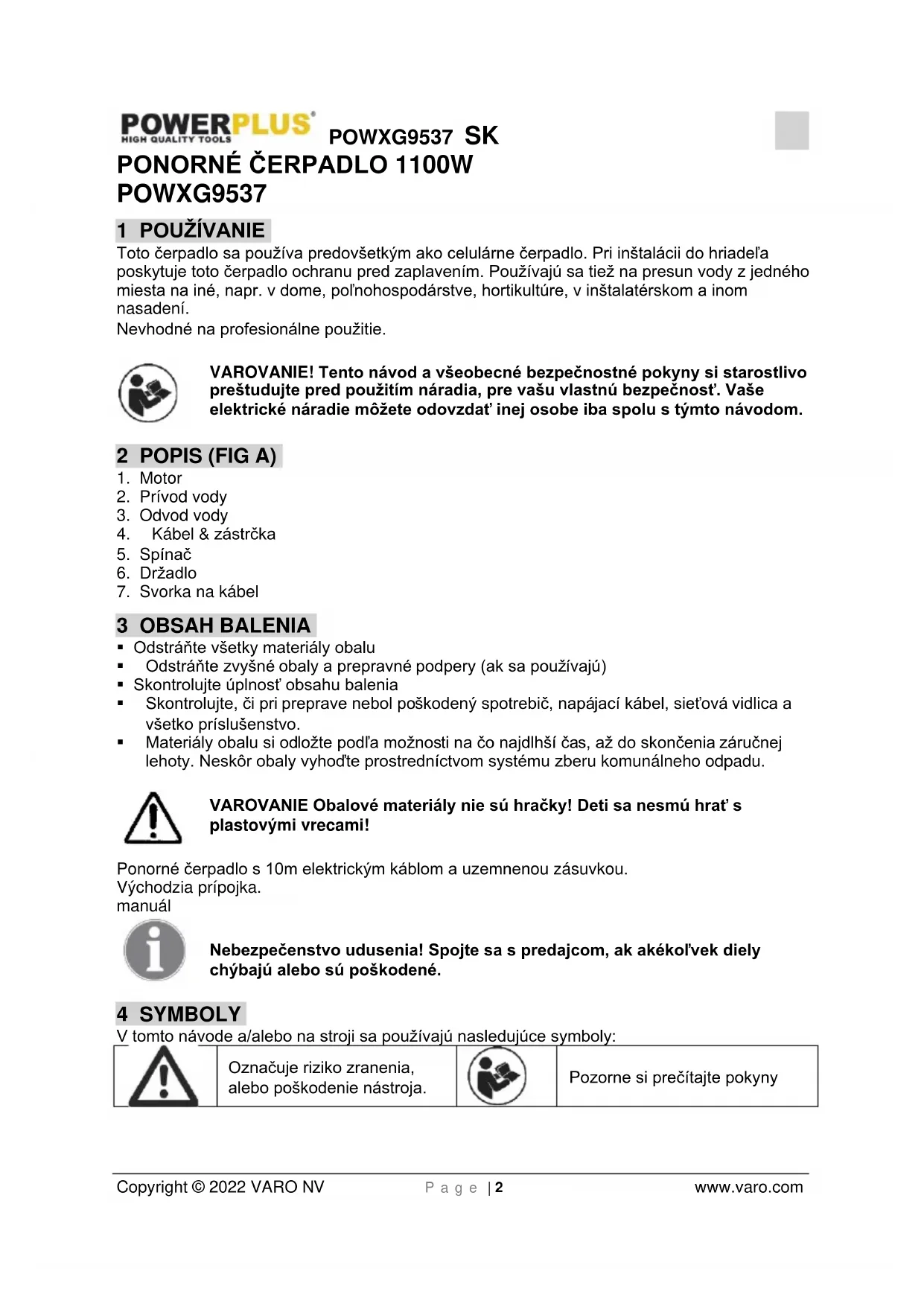

NÁVOD NA OBSLUHU POWXG9537 PowerPlus
Toto čerpadlo sa používa predovšetkým ako celulárne čerpadlo. Pri inštalácii do hriadel'a poskytuje toto čerpadlo ochranu pred zaplavením. Používajú sa tiež na presun vody z jedného miesta na iné, napr. v dome, pol'nohospodárstve, hortikultúre, v inštalatérskom a inom nasadení.
Nevhodné na profesionálne použitie.
VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštudujte pred použitím náradia, pre vašu vlastnú bezpečnost'. Vaše elektrické náradie môžete odovzdat' inej osobe iba spolu s týmto návodom.
2 POPIS (FIG A)
- Odstráňte všetky materiály obalu
- Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú)
■ Skontrolujte úplnosť obsahu balenia - Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sietová vidlica a všetko príslušenstvo.
- Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu.
VAROVANIE Obalové materiály nie sú hračky! Deti sa nesmú hrat's plastovými vrecami!
Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbajú alebo sú poškodené.
4 SYMBOLY
V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:
 | Označuje riziko zranenia, alebo poškodenie nástroja. |  | Pozorne si prečítajte pokyny |
5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE
Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).
6 PRED SPUSTENÍM SI ZAPAMÄTAJTE NASLEDOVNÉ BODY!
- Čerpadlo môžete pripojit' k akejkol'vek nárazuvzdornej zástrčke, ktorá bola nainštalovaná v súlade s predpismi. Napájacie napätie zástrčky musí byt 230 V - 50 Hz. Poistka min. 6 A.
Upozornenie!
Ked' sa čerpadlo bude používať v blízkosti bazénov alebo záhradných jazierok a v chránenej oblasti, musí byť vybavené pozemným prerušovačom obvodu s nominálnym vypínacím prúdom max. 30 mA (podľa VDE 0100, časť 702 a 738). Čerpadlo sa nesmie prevádzkovat', ked' sú v bazéne alebo jazierku ľudia! Kontaktujte prosím elektrikára!
Pozor!
(Dôležité pre vašu vlastnú bezpečnosť) Pred spustením chodu vášho nového ponorného čerpadla si technikovi nechajte skontrolovať nasledujúce položky:
■ uzemňovací spoj
■ nulový vodič
- vypínač poruchového prúdu musí spĺňat' bezpečnostné predpisy pre elektrické zariadenia a musí bezchybne fungovať.
- Elektrické spoje musia byt' chránené pred vlhkost'ou.
- Ak existuje nebezpečenstvo zaplavenia, elektrické spoje musia byť vedené do vyššieho terénu.
- Za každú cenu musíte zabrániť cirkulácii agresívnych tekutín, ako aj cirkulácii abrazívnych materiálov.
- Ponorné motorom poháňané čerpadlo musí byť chránené pred mrazom.
Čerpadlo musí byť chránené pred chodom naprázdno.
- Pomocou vhodných opatrení zabráňte, aby mali k zariadeniu prístup deti.
Konzistencia
Vaše ponorné čerpadlo je určené na cirkuláciu vody s maximálnou teplotou 35 °C. Toto čerpadlo sa nemôže používať pre iné kvapaliny, hlavne nie pre motorové palivá, čistiace kvapaliny a iné chemické produkty!
7 INŠTALÁCIA
Ponorné motorové čerpadlá sa inštalujú nasledovne:
- V stacionárnej polohe s upevneným potrubím alebo
■ v stacionárnej polohe s pružným hadicovým vedením.
Pozor!
Čerpadlo by ste nikdy nemali inštalovať tak, že ho zavesíte z dodávacieho potrubia alebo napájacieho kábla bez opory. Ponorné motorové čerpadlo musí byť zavesené za špeciálne dodanú rukovát' alebo umiestnené na spodku hriadel'a. Na zabezpečenie správneho fungovania čerpadla musí byť spodok hriadel'a udržiavaný v čistom stave bez usadenín a nečistôt.
Ak hladina vody príliš klesne, nečistoty na hriadeli sa rýchlo vysušia a zabránia spusteniu čerpadla. Preto je potrebné ponorné čerpadlo pravidelne kontrolovať (vykonať spúšt’acie testy). Plavák sa nastavuje takým spôsobom, aby bolo čerpadlo možné okamžite spustit’.
Poznámka!
Hriadel čerpadla by mal mat' minimálne rozmery 40 x 40 x 50 cm, aby sa mohol plavákový spínač voľne pohybovat'.
Siet'ový zdroj
Vaše ponorné čerpadlo je vybavené nárazuvzdornou zástrčkou podľa predpisov. Čerpadlo je dimenzované na pripojenie k bezpečnostnej zásuvke 220/230 V- 50 Hz. Zabezpečte dostatočné zaistenie (min. 6 A) a výborný stav zásuvky. Zástrčku zapojte do zásuvky a čerpadlo je pripravené na prevádzku.
Dôležitá poznámka!
Ak sa sieťový kábel alebo zástrčka poškodí nejakou externou činnosťou, je zakázané kábel opravovať.
8 UVEDENIE DO ČINNOSTI
Po prečítaní týchto pokynov a opätovnom zvážení nasledujúcich položiek môžete čerpadlo uviest do činnosti:
- Pred začatím čerpania skontrolujte, či je čerpadlo riadne odvzdušnené. V prípade potreby nakloňte čerpadlo niekol'kokrát dozadu a dopredu, kým nezmiznú všetky vzduchové bubliny a pred opätovným spustením čerpadla počkajte 15 sekúnd.
8.2 Nastavenie prevádzkového bodu zapnutia/vypnutia
Prevádzkový bod zapnutia/vypnutia plavákového spínača možno nastavit' nastavením plavákového spínača v západkovom držiaku.
- Plavákový spínač musí byť nainštalovaný na úrovni prevádzkového bodu zapnutia a úroveň prevádzkového bodu vypnutia môže byť ľahko skontrolovaná použitím miernej sily. Ak ho chcete skontrolovať, položte čerpadlo do nádoby naplnenej vodou, opatrne dvíhajte plavákový spínač rukou a potom ho znovu znížte. Pritom dávajte pozor na to, či sa čerpadlo zapne a vypne.
- Ubezpečte sa, že vzdialenost' medzi hlavou plavákového spínača a západkovým držiakom nie je príliš malá. Ak je medzera príliš malá, nemôže byť zabezpečená správna prevádzka.
- Ked' nastavíte plavákový spínač, ubezpečte sa, že sa nedotkne dna predtým, než sa čerpadlo vypne. Upozornenie! Riziko chodu na prázdno.
Toto zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a vedomostí, ak im nejaká osoba, ktorá zodpovedá za ich bezpečnost', neposkytne dostatočnú kontrolu a usmernenie týkajúce sa používania zariadenia.
9 ČISTENIE A ÚDRŽBA
Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástčku
Nepoužívajte rozpúšt'adlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšt'adlá môžu poškodit' plastové diely
9.1 Pokyny k údržbe
Toto ponorné čerpadlo je schválený, vysokokvalitný produkt, bez potreby údržby, ktorý podlieha prísnym koncovým kontrolám. Odporúčame vám, aby ste zariadenie pravidelne kontrolovali a udržiavali a zabezpečili jeho dlhú životnosť a neprerušenú činnosť.
Dôležité! Poznámka!
Pred údržbárskymi prácami odpojte siet'ovú zástrčku.
- V prípade, že čerpadlo je v priebehu prevádzky často prepravované, malo by byť po každom použití očistené čistou vodou.
- V prípade stacionárnej inštalácie by mala byť funkcia plavákového spínača kontrolovaná každé 3 mesiace.
- Všetky vláknité častice, ktoré sa mohli vytvorit' vo vnútri plášťa čerpadla by sa mali odstránit' vodnou tryskou.
- Každé 3 mesiace by sa mal spodok hriadel'a a os očistit' od blata.
- Čistou vodou odstráňte usadeniny na plaváku.
9.2 Čistenie obežného kolesa (
Ak sa v čerpadle nazbierajú nadmerné nánosy, musíte nasledujúcim spôsobom odmontovat' spodnú časť:
- Odoberte vstupný kôš zo skrine čerpadla.
- Čistou vodou vyčistite obežné koleso.
Dôležité! Čerpadlo neklad'te na obežné koleso, ani ho na ñom nenechávajte!
| typ | POWXG9537 |
| Napätie / frekvencia | 230V / 50Hz |
| Príkon | 1100W |
| Dodávacia rýchlost' max. | 15.000 l/h |
| Dodávacia výška max. | 10 m |
| Híbka ponorenia max. | max.7 m |
| Teplota vody max. | 35°C |
| Na čistú/špinavú vodu: | Špinavá |
| Telo motora (plastové(P) / ocel'ové (SS)) | SS |
| Prívod vody (plastový / ocel'ový (SS)) | P |
11 SERVISNÁ SLUŽBA
- Poškodené vypínače musí vymenit' náš odbor popredajných služieb.
- Ak je pripojovací kábel (alebo sietová vidlica) poškodený, musí byť vymenený za rovnaký pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí vymenit’ iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).
12 RIEŠENIE PROBLÉMOV
| Poruchy | Príčiny | Nápravy |
| Čerpadlo sa nespúšťa | - Žiadny sieťový zdroj- Plavák nespína | - Skontrolujte sieťový zdroj- Plavák uveďte do vyššej polohy |
| Žiadny tok | - Vstupné sitko je upchaté- Tlaková hadica je upchatá | - Vyčistite vstupné sitko vodnou tryskou- Znovu nainštalujte hadicu |
| Čerpadlo sa nevypína | - Plavák sa nevie ponorit' | - Čerpadlo umiestnite správne na podklad hriadel'a |
| Nedostatočný tok | - Vstupné sitko je upchaté- Znížená kapacita čerpania v dôsledku znečistenej a abrazívnej vody | - Vyčistite vstupné sitko- Vyčistite čerpadlo a vymeňte opotrebované diely |
| Čerpadlo sa po krátke dobe prevádzky vypína | - Tepelný vypínač vypína čerpadlo pre špinavú vodu- Voda príliš horúca. Tepelný vypínač vypína čerpadlo | - Odpojte sieťovú zástrčku. Vyčistite čerpadlo a hriadel'.- Zabezpečte aby teplota vody neprekročila max. teplotu 35,7 °C. |
13 SKLADOVANIE
- Priebežne čistíme celé zariadenie a jeho príslušenstvo
- Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám,
- Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste
■ Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti
14 ZÁRUKA
Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 36 mesiacov
Táto záruka zahřňa všetky chyby materiálu a výrobné chyby, nezahrňa však: chyby spôsobené spotrebnými dielcami (podliehajúcimi rýchlemu opotrebeniu) ako sú ložiská, kefky, káble, konektory, ani príslušenstvom ako sú vrtáky, vrtacie bity, pílové kotúče atd.; poškodením alebo chybami spôsobenými nevhodným použitím, úrazmi alebo nehodami; ani náklady na prepravu.
- Táto záruka pokrýva všetky chyby materiálu alebo výroby okrem batérií, nabíjačiek, chybných častí, ktoré boli spôsobené normálnym opotrebovaním, napr. predovšetkým ložísk, kefiek, káblov, zástrčiek... Ani príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd'. nespadajú pod túto záruku.
- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.
- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.
- Opravy smie vykonávat' iba autorizované servisné stredisko pre nástroje Powerplus.
■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.
Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.
- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.
- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.
Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.
- Potvrdenku o nákupe si musíte uschovat' ako doklad o dátume zakúpenia.
Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.
15 ŽIVOTNÉ PROSTREDIE
Ak musíte po dlhodobom používaní zariadenie vymenit', nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.
Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.
16 VYHLÁSENIE O ZHODE
VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že
je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť.
Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu):
2011/65/EU
2014/35/EU
2014/30/EU
Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu):
EN60335-1:2012
EN60335-2-41: 2003
EN IEC55014-1:2021
EN IEC55014-2:2021
EN IEC 61000-3-2 : 2019
EN61000-3-3:2013
Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Dolu podpísaný koná v mene výkonného riaditeľa spoločnosti,
Mertens Ludo
Ludo Mertens
Regulačné záležitosti – Compliance Manager
