POWXG9537 - čerpadlo PowerPlus - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma POWXG9537 PowerPlus ve formátu PDF.
| Typ produktu | Ponorné čerpadlo |
| Značka | PowerPlus |
| Model | POWXG9537 |
| Napájení | 230 V / 50 Hz |
| Příkon | 1100 W |
| Max. průtok | 15 000 l/h |
| Max. dopravní výška | 10 m |
| Max. hloubka ponoření | 7 m |
| Max. teplota vody | 35 °C |
| Typ vody | Čistá nebo znečištěná voda |
| Materiál skříně | Nerezová ocel (SS) |
| Materiál sacího hrdla | Plast (P) |
| Délka kabelu | 10 m s bezpečnostní zástrčkou |
| Spínač | Nastavitelný plovákový spínač |
| Použití | Čerpadlo do sklepa, studny, zahrady, zemědělství, domácnosti |
| Záruka | 36 měsíců |
| Údržba | Čištění čistou vodou, kontrola plováku každé 3 měsíce |
| Bezpečnost | Proudový chránič (30 mA), ochrana proti chodu nasucho |
| Náhradní díly | Kabel vyměnitelný autorizovaným servisem |
| Hmotnost | Přibližně 10 kg (odhad) |
| Rozměry (D x Š x V) | Přibližně 30 x 25 x 35 cm (odhad) |
Často kladené otázky - POWXG9537 PowerPlus
Dotazy uživatelů ohledně POWXG9537 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš čerpadlo ve formátu PDF zdarma! Najděte svůj návod POWXG9537 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWXG9537 značky PowerPlus.
NÁVOD K OBSLUZE POWXG9537 PowerPlus
1 OBLAST POUŽITÍ....2
2 POPIS (OBR. A) 2
3 SEZNAM OBSAHU BALENÍ....2
4 SYMBOLY 2
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE 3
6 PŘED SPUŠTĚNÍM VEZMĚTE V ÚVAHU NÁSLEDUJÍCÍ SKUTEČNOSTI! 3
7 INSTALACE 3
8 UVEDENÍ DO PROVOZU....4
8.1 Odvzdušnění čerpadla před použitím......4
8.2 Nastavení bodu zapnutí a vypnutí 4
9 ČIŠTĚNÍ A ÚDRŽBA....4
9.1 Pokyny k údržbě 4
9.2 Čištění oběžného kola 5
10 TECHNICKÉ ÚDAJE....5
11 SERVISNÍ ODDĚLENÍ 5
12 ŘEŠENÍ PROBLÉMŮ 5
13 USKLADNĚNÍ 6
14 ZÁRUKA....6
15 ŽIVOTNÍ PROSTŘEDÍ....7
16 PROHLÁŠENÍ O SHODĚ 7

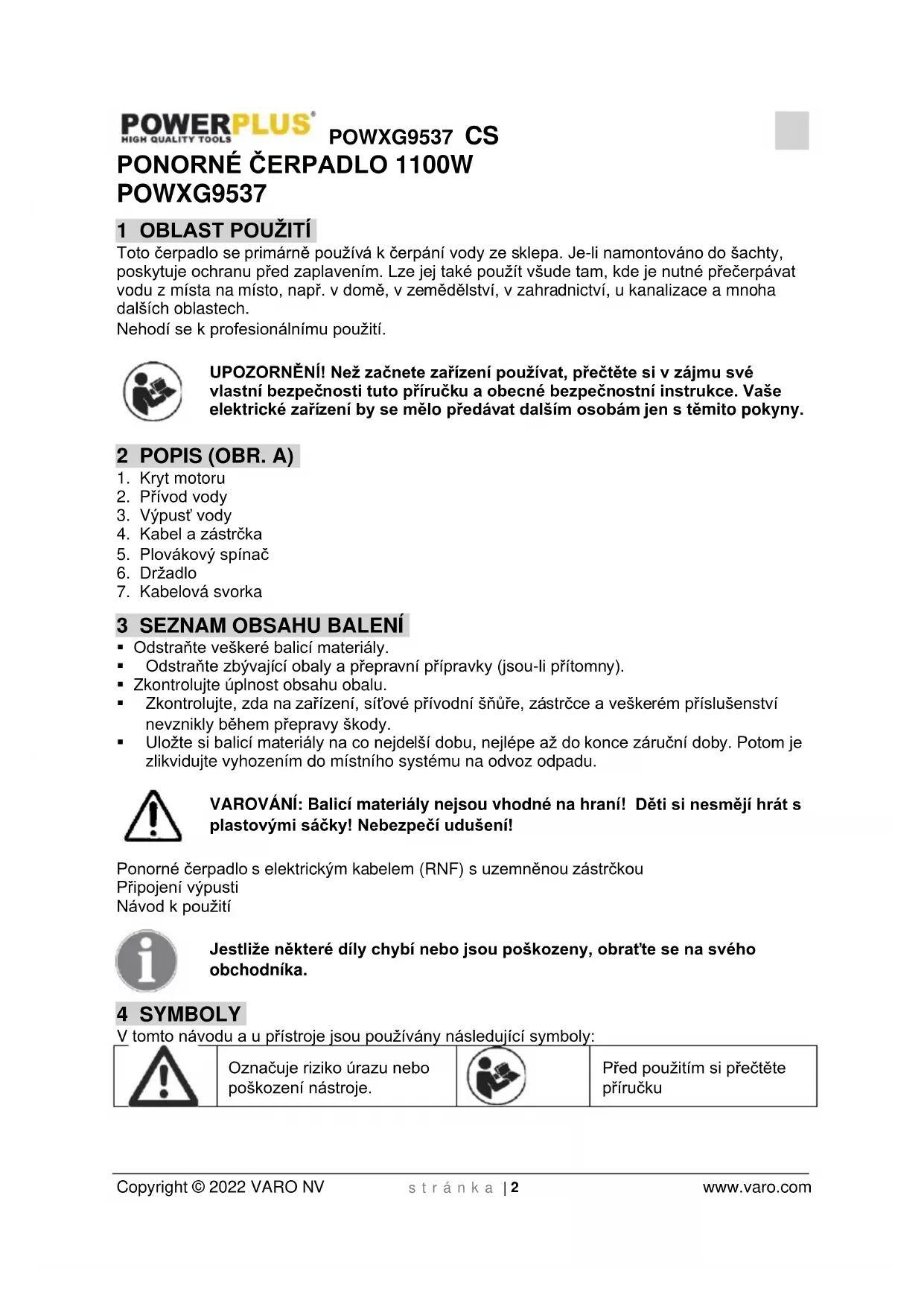

PONORNÉ ČERPADLO 1100W POWXG9537
1 OBLAST POUŽITÍ
Toto čerpadlo se primárně používá k čerpání vody ze sklepa. Je-li namontováno do šachty, poskytuje ochranu před zaplavením. Lze jej také použít všude tam, kde je nutné přečerpávat vodu z místa na místo, např. v domě, v zemědělství, v zahradnictví, u kanalizace a mnoha dalších oblastech.
Nehodí se k profesionálnímu použití.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Vaše elektrické zařízení by se mělo předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBR. A)
- Kryt motoru
- Přívod vody
- Výpust' vody
- Kabel a zástrčka
- Plovákový spínač
- Držadlo
- Kabelová svorka
3 SEZNAM OBSAHU BALENÍ
- Odstraňte veškeré balicí materiály.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu obalu.
Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. - Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.
VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
Ponorné čerpadlo s elektrickým kabelem (RNF) s uzemněnou zástrčkou
Připojení výpusti
Návod k použití
Jestliže některé díly chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu a u přístroje jsou používány následující symboly:
 | Označuje riziko úrazu nebo poškození nástroje. |  | Před použitím si přečtěte příručku |
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE
Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu.
Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii.
6 PŘED SPUŠTĚNÍM VEZMĚTE V ÚVAHU NÁSLEDUJÍCÍ SKUTEČNOSTI!
Čerpadlo musí připojeno do nárazuvzdorné zásuvky, která byla nainstalována v souladu s příslušnými normami a směrnicemi. Zásuvka musí být zapojena do elektrické sítě o napětí 230 V a kmitočtu 50 Hz. Pojistka: min. 6 A.
Upozornění!
Pokud je čerpadlo provozováno v blízkosti plaveckých bazénů, zahradních jezírek nebo jejich okolí, musí být zapojeno přes proudový chránič s jmenovitým vypínacím proudem max. 30 mA (podle směrnice VDE 0100, část 702 a 738). Čerpadlo nesmí být v provozu, pokud jsou v plaveckém bazénu nebo zahradním jezírku jakékoliv osoby! Obratte se na elektrotechnika! Pozor!
(Důležité z hlediska vlastní bezpečnosti) Před spuštěním nového ponorného čerpadla si nechte odborníkem zkontrolovat následující položky:
- Uzemnění
■ Nulový vodič - Proudový chránič musí vyhovovat bezpečnostním normám rozvodné společnosti a musí bezporuchově pracovat.
■ Elektrická zapojení musí být chráněna proti vlhkosti.
■ Hrozí-li nebezpečí zaplavení, je třeba elektrické připojení přemístit do vyšší polohy. - Za všech okolností je nutné se vyhnout čerpání jak agresivních tekutin, tak abrazivních materiálů.
- Ponorné čerpadlo poháněné motorem je třeba chránit před mrazem.
Čerpadlo je rovněž třeba chránit před chodem nasucho.
■ Je třeba přijmout opatření k zabránění přístupu dětí.
Rozsah použití
Ponorné čerpadlo je určeno pro cirkulaci vody o teplotě max. 35°C. Toto čerpadlo nesmí být používáno na jiné tekutiny, zvláště pohonné hmoty, čisticí tekutiny nebo jiné chemické látky!
7 INSTALACE
Motor ponorných čerpadel lze nainstalovat podle následujících pokynů:
■ Ve stacionární poloze s pevným (nepohyblivým) potrubím
nebo
- Ve stacionární poloze s pružnou hadicí.
Poznámka!
Čerpadlo nikdy neinstalujte tak, aby bylo pověšeno bez jakékoliv opory za napájecí kabel nebo potrubí. Ponorné čerpadlo musí být upevněno na speciálně připravenou oporu nebo musí být umístěno na dně šachty. Chcete-li zajistit, aby čerpadlo náležitě pracovalo, musí být dno jámy zbaveno veškerého bláta a nečistot.
Pokud hladina vody v jámě poklesne, může kal v šachtě příliš rychle vyschnout a způsobit, že se čerpadlo nerozběhne. V případě potřeby proto ponorné čerpadlo pravidelně kontrolujte (provedením zkušebního spuštění). Plovák je nastaven takovým způsobem, aby se čerpadlo ihned spustilo.
Poznámka!
Jáma pro čerpadlo musí mít minimální rozměry 40 x 40 x 50 cm, aby se mohl plovákový spínač volně pohybovat.
Elektrická sít
Ponorné čerpadlo je vybaveno nárazuvzdornou zástrčkou, která splňuje normu. Čerpadlo je konstruováno tak, aby je bylo možné zapojit do uzemněné elektrické zásuvky 220/230 V, 50 Hz. Ujistěte se, že je zásuvka dostatečně jištěna (min. 6 A) a ve vynikajícím stavu. Zapojte zástrčku do zásuvky a čerpadlo je připraveno ke spuštění.
Důležitá poznámka!
Jestliže dojde k poškození přívodního kabelu nebo zástrčky externími vlivy, je zakázáno kabel opravovat.
8 UVEDENÍ DO PROVOZU
Po pečlivém přečtení těchto pokynů můžete čerpadlo připravit k činnosti po zvážení následujících okolností:
■ Zkontrolujte, zda čerpadlo stojí na dně šachty.
- Zkontrolujte správné napojení tlakové hadice.
- Zkontrolujte, je-li elektrické připojení v souladu s parametry sítě 230 V, 50 Hz.
- Zkontrolujte, je-li elektrická zásuvka v dobrém stavu.
- Ujistěte se, že voda ani vlhkost nepronikají k napájení.
■ Zabraňte chodu čerpadla nasucho.
8.1 Odvzdušnění čerpadla před použitím
Vždy se před uvedením do provozu ujistěte, že je čerpadlo řádně odvzdušněno. V případě potřeby nakloňte čerpadlo několikrát dopředu a dozadu, dokud se nepřestanou objevovat bubliny, pak vyčkejte alespoň 15 vteřin a čerpadlo zapněte.
8.2 Nastavení bodu zapnutí a vypnutí
Bod zapnutí (ON) a vypnutí (OFF) plovákového spínače lze upravit nastavením plovákového spínače v jeho závěrném držáku.
Před uvedením čerpadla do provozu zkontrolujte následující skutečnosti:
- Plovákový spínač musí být nainstalován tak, aby byly hladina zapnutí (ON) a vypnutí (OFF) čerpadla snadno dosažitelné s malou silou. Toto zkontrolujte tak, že čerpadlo umístíte do nádoby s vodou, opatmě zdvihnete plovákový spínač a pak jej opět spustíte dolů. Přitom si všimněte, zda se čerpadlo zapíná a vypíná.
- Zajistěte, aby vzdálenost mezi hlavou plovákového spínače a závěrným držákem nebyla příliš malá. Šprávný chod nelze zaručit, pokud je mezera příliš malá.
- Po nastavení plovákového spínače zajistěte, aby se nedotkl základny ještě před tím, než se čerpadlo vypne. Upozornění! Riziko chodu nasucho.
Toto zařízení nemohou používat děti nebo lidé s fyzickým, duševním nebo vývojovým postižením nebo lidé s nedostatečnými zkušenostmi nebo znalostmi s výjimkou případu, kdy se těmto lidem dostane poučení osobou odpovědnou za jejich bezpečnost, pracovníkem dohledu nebo tak, že si sami prostudovali předcházející pokyny upravující používání tohoto zařízení.
9 ČIŠTĚNÍ A ÚDRŽBA
Pozor! Než začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě.
Nikdy nepoužívejte rozpouštědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpouštědla mohou poškodit plastové díly.
9.1 Pokyny k údržbě
Toto ponorné čerpadlo je schváleným výrobkem s malými nároky na údržby vysoké kvality a prochází přísnými výstupními kontrolami. Doporučujeme pravidelnou kontrolu a údržbu, aby byl zajištěn dlouhý a nepřerušovaný provoz.
Důležitá poznámka!
Před každou údržbou odpojte zástrčku z elektrické sítě.
- V případě, že se čerpadlo v průběhu čerpání často stěhuje, mělo by být po každém použití opláchnuto čistou vodou.
- V případě stacionárního použití by jednou za 3 měsíce měla být přezkoušena funkce plovákového spínače.
- Veškeré vláknité částice, které se mohou v čerpadle zachytit, je třeba vymývat proudem vody.
■ Dno šachty se musí každé 3 měsíce čistit od bahna.
Nánosy z plovákového spínače odstraňujte oplachem čistou vodou.
9.2 Čištění oběžného kola
Pokud dojde k nadměrnému usazení nečistot na tělese čerpadla, je třeba odmontovat spodní část čerpadla následujícím způsobem:
- Z tělesa čerpadla sejměte nasávací klec.
- Očistěte oběžné kolo čistou vodou.
Důležité! Nepokládejte čerpadlo na oběžné kolo! - Sestavení proved'te v opačném pořadí.
10 TECHNICKÉ ÚDAJE
| Typ | POWXG9537 |
| Napětí/kmitočet | 230V / 50Hz |
| Příkon | 1100W |
| Max. čerpané množství | 15.000 l/h |
| Max. výtlačná výška | 10 m |
| Max. hloubka ponoru | max.7 m |
| Max. teplota vody | 35°C |
| Na čistou / znečištěnou vodu: | znečištěná |
| Kryt (plastový (P) / z nerezové oceli (NO)) | SS |
| Přívod vody (plastový (P) / z nerezové oceli (NO)) | P |
11 SERVISNÍ ODDĚLENÍ
- Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení.
- Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu musí provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaná osoba (kvalifikovaný elektrikář).
12 ŘEŠENÍ PROBLÉMŮ
| Problémy | Příčiny | Náprava |
| Čerpadlo se nespustí. | - Není dodávka elektrického proudu.- Plovák nespíná. | - Zkontrolujte přívod elektrického proudu.- Posuňte plovák do vyšší polohy. |
| Kapalina neprotéká. | - Síto v sání je ucpané.- Tlaková hadice je ohnutá. | - Vyčistěte síto v sání proudem vody.- Hadici narovnejte. |
| Čerpadlo se nevypne. | - Plovák neklesne dolů. | - Čerpadlo umístěte lépe do šachty. |
| Nedostatečný průtok | - Síto v sání je ucpané.- Snížená kapacita vlivem nečistot a abrazivních látek ve vodě. | - Vyčistěte síto v sání.- Vyčistěte čerpadlo a vyměňte opotřebené součásti. |
| Čerpadlo se vypne po krátké chvíli provozu. | - Tepelná pojistka vypíná čerpadlo z důvodu nečistot ve vodě.- Voda je příliš teplá. Tepelná pojistka vypíná čerpadlo. | - Odpojte čerpadlo ze sítě.Vyčistěte čerpadlo i šachtu.- Zajistěte, aby teplota vody nepřesahovala 35°C. |
13 USKLADNĚNÍ
- Důkladně vyčistěte celý stroj i jeho příslušenství.
- Uložte jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příliš vysokým i příliš nízkým teplotám.
- Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu.
- Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost.
14 ZÁRUKA
- V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 měsíců platná Tato záruka se vztahuje na veškerý materiál a výrobní vady. Nevztahuje se na díly vadné následkem běžného opotřebení, jako jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství jako jsou vrtáky, vrtací bity, pilové kotouče atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na přepravní náklady.
- Tato záruka se vztahuje na veškeré materiálové či výrobní vady s výjimkou baterií, nabíječek, a vadných dílů podléhajících běžnému opotřebení, jakými jsou především ložiska, kartáče, kabely, konektory... Příslušenství jako jsou vrtáky, vrtací bity, pilové listy, atd. rovněž nespadá pod tuto záruku.
- Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
- Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
■ Více informací můžete vždy získat na čísle 00 32 3 292 92 90. - Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak.
- Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezující.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
- Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
15 ŽIVOTNÍ PROSTŘEDÍ
Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale říd'te se předpisy vydanými s ohledem na ochranu životního prostředí.
Použitý motorový olej likvidujte způsobem slučitelným s péčí o životní prostředí. V kanystru jej předejte k recyklaci do vyhrazeného střediska pro likvidaci tohoto druhu odpadu. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.
16 PROHLÁŠENÍ O SHODĚ
VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: PONORNÉ ČERPADLO 1100W
Výrobní značka: POWERplus
Model: POWXG9537
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2011/65/EU
2014/35/EU
2014/30/EU
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN60335-1:2012
EN60335-2-41: 2003
EN IEC55014-1:2021
EN IEC55014-2:2021
EN IEC 61000-3-2:2019
EN61000-3-3:2013
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti,
Mertens Ludo
Ludo Mertens
Regulativní postupy - Manažer pro dohled nad řádným jednáním
- Motor
- Prívod vody
- Odvod vody
- Kábel & zástrčka
- Spínač
- Držadlo
- Svorka na kábel
3 OBSAH BALENIA
Ponorné čerpadlo s 10m elektrickým káblom a uzemnenou zásuvkou.
Východzia prípojka.
manuál
■ Skontrolujte, či čerpadlo spočiva na podklade hriadel'a.
■ Skontrolujte, či bola el. šnúra správne pripojená.
■ Skontrolujte, či je elektrické pripojenie 230 V - 50 Hz.
■ Skontrolujte, či je zásuvka v dobrom stave.
■ Zabezpečte, aby sa do siet'ového zdroja nedostala voda, ani vlhkost'.
■ Zabráňte tomu, aby čerpadlo bežalo naprázdno.
8.1 Odvzdušnenie čerpadla pred použitím
Pred uvedením čerpadla do činnosti prosím skontrolujte:
- Zložte v opačnom poradí krokov.
10 TECHNICKÉ ÚDAJE
- Prípadné náklady na prepravu vždy nesie zákazník, ak nebolo písomnou formou dohodnuté inak.
- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overit dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)
výrobok : PONORNÉ ČERPADLO 1100W
obchodná známka : POWERplus
model : POWXG9537
