Typ produktu	Ponorné čerpadlo
Značka	PowerPlus
Model	POWEW67912
Napájacie napätie	230 V / 50 Hz
Príkon	400 W
Maximálny prietok	7500 l/h
Maximálna výtlačná výška	5 m
Maximálna hĺbka ponoru	5 m
Maximálna teplota vody	35 °C
Kompatibilný typ vody	Čistá a špinavá voda
Materiál krytu	Nerezová oceľ (SS)
Materiál prívodu vody	Plast (P)
Hmotnosť	3,86 kg
Dĺžka elektrického kábla	10 m s bezpečnostnou zástrčkou
Výstupná prípojka	1 1/4" minimálne
Plavákový spínač	Áno, nastaviteľný
Odporúčané použitie	Drenáž, pivnica, záhrada, poľnohospodárstvo (neprofesionálne)
Bezpečnosť	Ochrana proti chodu nasucho, vyžaduje prúdový chránič 30 mA
Údržba	Po každom použití čistenie čistou vodou, kontrola plaváka každé 3 mesiace
Čistenie obežného kolesa	Možné po demontáži sacieho koša
Dostupné náhradné diely	Kábel a plavákový spínač (POP)
Záruka	24 mesiacov
Normy	EN60335, EN55014, Smernica 2014/35/EÚ
Obsah balenia	Ponorné čerpadlo, kábel 10 m, návod na použitie

Často kladené otázky - POWEW67912 PowerPlus

Ako nainštalovať čerpadlo do studne?

Zaveste čerpadlo za prepravné rukoväť alebo ho položte na dno studne. Uistite sa, že dno je bez bahna. Studňa musí mať rozmery aspoň 40 x 40 x 50 cm, aby sa plavákový spínač mohol voľne pohybovať. Nikdy nevešajte čerpadlo za kábel alebo výtlačné potrubie.

Aká je maximálna hĺbka ponoru?

Maximálna hĺbka ponoru je 5 metrov. Čerpadlo sa nesmie používať hlbšie.

Aký typ vody je možné čerpať?

Čerpadlo je určené na čistú a špinavú vodu (s jemnými časticami). Nie je vhodné na agresívne kvapaliny, palivá, chemikálie alebo vodu s teplotou nad 35°C.

Ako čistiť čerpadlo?

Odpojte zástrčku. Kryt čistite prúdom čistej vody, aby ste odstránili nečistoty a usadeniny. Pre obežné koleso odpojte sací kôš a vyčistite ho čistou vodou. Nikdy nepoužívajte rozpúšťadlá.

Čo robiť, ak čerpadlo neštartuje?

Skontrolujte sieťové napätie. Uistite sa, že plavákový spínač je v hornej polohe. Ak problém pretrváva, vyčistite vstupný filter. Ak čerpadlo nečerpá, skontrolujte, či nie je hadica prehnutá.

Ako nastaviť plavákový spínač?

Plavákový spínač je možné nastaviť zmenou jeho polohy v zárezovom zariadení. Pre test ponorte čerpadlo do nádoby s vodou a manuálne zdvíhajte/spúšťajte plavák, aby ste overili zapnutie a vypnutie.

Môžem čerpadlo použiť na teplú vodu?

Nie, maximálna teplota vody je 35°C. Teplejšia voda by mohla poškodiť čerpadlo a spôsobiť vypnutie motorovej ochrany.

Môže čerpadlo pracovať nasucho?

Nie, je nevyhnutné vyhnúť sa chodu nasucho, pretože môže poškodiť čerpadlo. Plavákový spínač musí byť nastavený tak, aby čerpadlo zastavil pred príliš nízkou hladinou vody.

Ako odvzdušniť čerpadlo pred použitím?

Nakloňte čerpadlo niekoľkokrát dopredu a dozadu, aby ste odstránili vzduchové bubliny. Počkajte aspoň 15 sekúnd pred spustením. To zaručí správne nasatie.

Aká je dĺžka záruky?

Záruka je 24 mesiacov od dátumu nákupu prvým používateľom v súlade so zákonnými predpismi. Vzťahuje sa na výrobné chyby, ale nie na bežné opotrebenie alebo poškodenie spôsobené nesprávnym použitím.

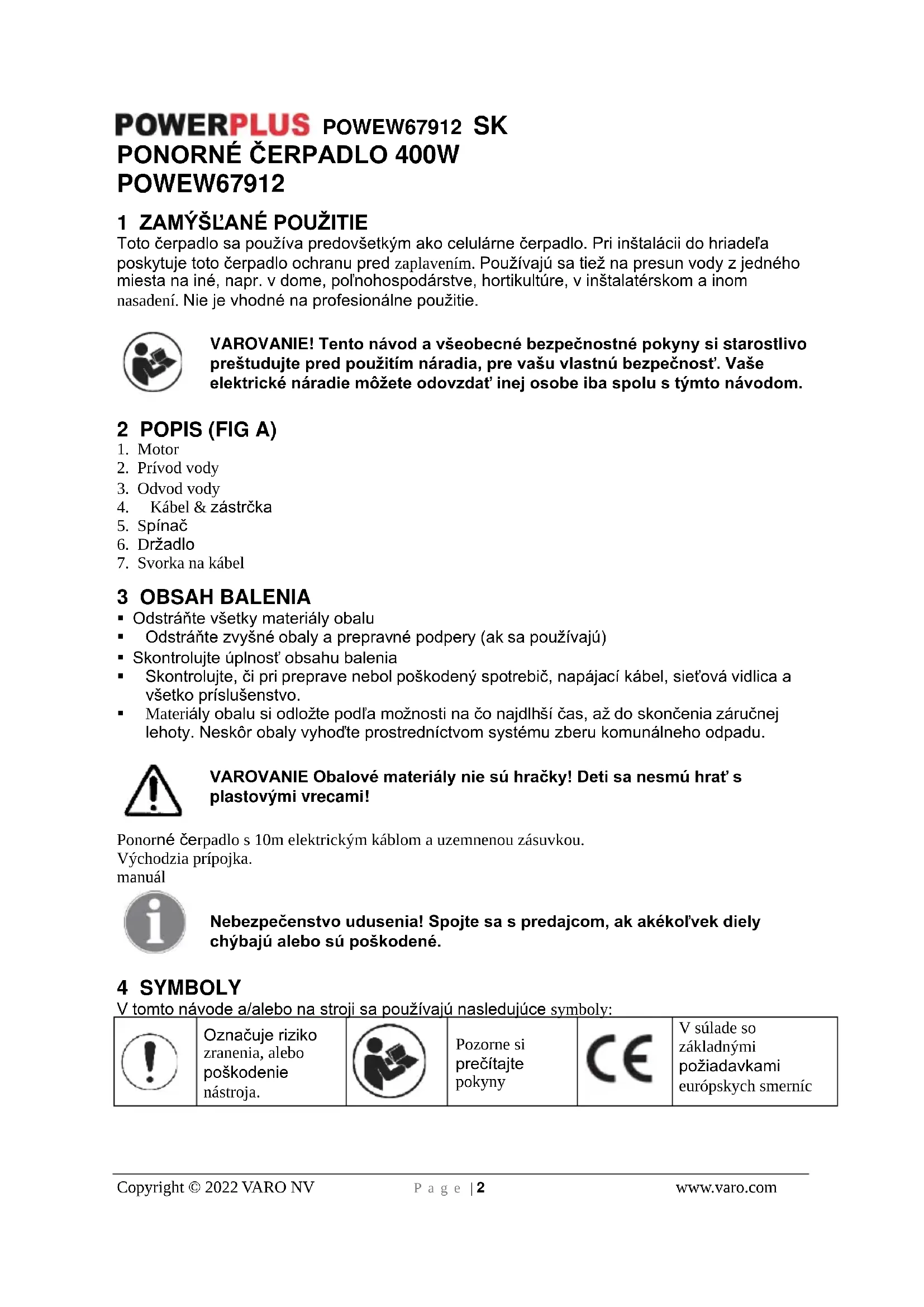

NÁVOD NA OBSLUHU POWEW67912 PowerPlus

Číslo položky: POWEW67912

Toto čerpadlo sa používa predovšetkým ako celulárne čerpadlo. Pri inštalácii do hriadeľa poskytuje toto čerpadlo ochranu pred zaplavením. Používajú sa tiež na presun vody z jedného miesta na iné, napr. v dome, poľnohospodárstve, hortikultúre, v inštalatérskom a inom nasadení. Nie je vhodné na profesionálne použitie.

VAROVANIE! Tento návod a všeobecné bezpečnostné pokyny si starostlivo preštudujte pred použitím náradia, pre vašu vlastnú bezpečnosť. Vaše elektrické náradie môžete odovzdat' inej osobe iba spolu s týmto návodom.

2 POPIS (FIG A)

• Odstráňte všetky materiály obalu
• Odstráňte zvyšné obaly a prepravné podpery (ak sa používajú)
  ■ Skontrolujte úplnosť obsahu balenia
• Skontrolujte, či pri preprave nebol poškodený spotrebič, napájací kábel, sietová vidlica a všetko príslušenstvo.
• Materiály obalu si odložte podľa možnosti na čo najdlhší čas, až do skončenia záručnej lehoty. Neskôr obaly vyhoďte prostredníctvom systému zberu komunálneho odpadu.

VAROVANIE Obalové materiály nie sú hračky! Deti sa nesmú hrat's plastovými vrecami!

Nebezpečenstvo udusenia! Spojte sa s predajcom, ak akékol'vek diely chýbajú alebo sú poškodené.

4 SYMBOLY

V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje riziko zranenia, alebo poškodenie nástroja.

Pozorne si prečítajte pokyny

V súlade so základnými požiadavkami európskych smerníc

POWERPLUS POWEW67912 SK

5 VŠEOBECNÉ BEZPEČNOSTNÉ VAROVANIA PRE ELEKTRICKÉ NÁRADIE

Starostlivo si prečítajte všetky bezpečnostné varovania a všetky pokyny. Nedodržiavanie všetkých varovaní a pokynov môže spôsobit' úder elektrickým prúdom, požiar a/alebo závažný úraz. Odložte si všetky varovania a pokyny na prípad, ak ich budete v budúcnosti potrebovať. Termín "elektrické náradie" v týchto varovaniach označuje vaše elektrické náradie s napájaním zo siete (s káblom) alebo elektrické náradie napájané akumulátorom (bez kábla).

6 PRED SPUSTENÍM SI ZAPAMÄTAJTE NASLEDOVNÉ BODY!

Čerpadlo môžete pripojit' k akejkoľvek nárazuvzdornej zástrčke, ktorá bola nainštalovaná v súlade s predpismi. Napájacie napätie zástrčky musí byť 230 V - 50 Hz. Poistka min. 6 A.

6.1 Upozornenie!

Ked' sa čerpadlo bude používať v blízkosti bazénov alebo záhradných jazierok a v chránenej oblasti, musí byť vybavené pozemným prerušovačom obvodu s nominálnym vypínacím prúdom max. 30 mA (podľa VDE 0100, časť 702 a 738). Čerpadlo sa nesmie prevádzkovat', ked' sú v bazéne alebo jazierku l’udia! Kontaktujte prosím elektrikára!

6.2 Pozor!

(Dôležité pre vašu vlastnú bezpečnosť) Pred spustením chodu vášho nového ponorného čerpadla si technikovi nechajte skontrolovať nasledujúce položky:

• uzemňovací spoj
  ■ nulový vodič
• vypínač poruchového prúdu musí splňat' bezpečnostné predpisy pre elektrické zariadenia a musí bezchybne fungovať.
• Elektrické spoje musia byt' chránené pred vlhkostou.
• Ak existuje nebezpečenstvo zaplavenia, elektrické spoje musia byť vedené do vyššieho terénu.
• Za každú cenu musíte zabrániť cirkulácii agresívnych tekutín, ako aj cirkulácii abrazívnych materiálov.
• Ponorné motorom poháňané čerpadlo musí byt' chránené pred mrazom.
  Čerpadlo musí byť chránené pred chodom naprázdno.
• Pomocou vhodných opatrení zabráňte, aby mali k zariadeniu prístup deti.

6.3 Konzistencia

Vaše ponorné čerpadlo je určené na cirkuláciu vody s maximálnou teplotou 35 °C. Toto čerpadlo sa nemôže používať pre iné kvapaliny, hlavne nie pre motorové palivá, čistiace kvapaliny a iné chemické produkty!

7 INŠTALÁCIA

Ponorné motorové čerpadlá sa inštalujú nasledovne:

• V stacionárnej polohe s upevneným potrubím
  alebo
• v stacionárnej polohe s pružným hadicovým vedením.

7.1 Pozor!

Čerpadlo by ste nikdy nemali inštalovať tak, že ho zavesíte z dodávacieho potrubia alebo napájacieho kábla bez opory. Ponorné motorové čerpadlo musí byť zavesené za špeciálne dodanú rukovát' alebo umiestnené na spodku hriadel'a. Na zabezpečenie správneho fungovania čerpadla musí byť spodok hriadel'a udržiavaný v čistom stave bez usadenín a nečistôt.

Ak hladina vody príliš klesne, nečistoty na hriadeli sa rýchlo vysušia a zabránia spusteniu čerpadla. Preto je potrebné ponorné čerpadlo pravidelne kontrolovať (vykonat' spúšt'acie testy). Plavák sa nastavuje takým spôsobom, aby bolo čerpadlo možné okamžite spustit'.

POWERPLUS POWEW67912 SK

7.2 Poznámka!

Hriadel' čerpadla by mal mat' minimálne rozmery 40 x 40 x 50 cm, aby sa mohol plavákový spínač voľne pohybovať.

7.3 Siet'ový zdroj

Po prečítaní týchto pokynov a opätovnom zvážení nasledujúcich položiek môžete čerpadlo uviest do činnosti:

- Pred začatím čerpania skontrolujte, či je čerpadlo riadne odvzdušnené. V prípade potreby nakloňte čerpadlo niekol'kokrát dozadu a dopredu, kým nezmiznú všetky vzduchové bubliny a pred opätovným spustením čerpadla počkajte 15 sekúnd.

8.2 Nastavenie prevádzkového bodu zapnutia/vypnutia

Prevádzkový bod zapnutia/vypnutia plavákového spínača možno nastavit' nastavením plavákového spínača v západkovom držiaku.

• Plavákový spínač musí byť nainštalovaný na úrovni prevádzkového bodu zapnutia a úroveň prevádzkového bodu vypnutia môže byť ľahko skontrolovaná použitím miernej sily. Ak ho chcete skontrolovať, položte čerpadlo do nádoby naplnenej vodou, opatrne dvíhajte plavákový spínač rukou a potom ho znovu znížte. Pritom dávajte pozor na to, či sa čerpadlo zapne a vypne.
• Ubezpečte sa, že vzdialenost' medzi hlavou plavákového spínača a západkovým držiakom nie je príliš malá. Ak je medzera príliš malá, nemôže byť zabezpečená správna prevádzka.
• Ked' nastavíte plavákový spínač, ubezpečte sa, že sa nedotkne dna predtým, než sa čerpadlo vypne. Upozornenie! Riziko chodu na prázdno.

Toto zariadenie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a vedomostí, ak im nejaká osoba, ktorá zodpovedá za ich bezpečnosť, neposkytne dostatočnú kontrolu a usmernenie týkajúce sa používania zariadenia.

POWERPLUS POWEW67912 SK

9 ČISTENIE A ÚDRŽBA

Varovanie! Pred vykonávaním akýchkol'vek prác na zariadení, odpojte elektrickú zástčku

Nepoužívajte rozpúšt'adlá, napr. benzín, alkohol, čpavok atd'. Tieto rozpúšt'adlá môžu poškodit' plastové diely

9.1 Pokyny k údržbe

Toto ponorné čerpadlo je schválený, vysokokvalitný produkt, bez potreby údržby, ktorý podlieha prísnym koncovým kontrolám. Odporúčame vám, aby ste zariadenie pravidelne kontrolovali a udržiavali a zabezpečili jeho dlhú životnosť a neprerušenú činnosť.

Pred údržbárskymi prácami odpojte siet'ovú zástrčku.

• V prípade, že čerpadlo je v priebehu prevádzky často prepravované, malo by byť po každom použití očistené čistou vodou.
• V prípade stacionárnej inštalácie by mala byť funkcia plavákového spínača kontrolovaná každé 3 mesiace.
• Všetky vláknité častice, ktoré sa mohli vytvorit' vo vnútri plášťa čerpadla by sa mali odstránit' vodnou tryskou.
• Každé 3 mesiace by sa mal spodok hriadel'a a os očistit' od blata.
• Čistou vodou odstráňte usadeniny na plaváku.

9.3 Čistenie obežného kolesa (

Ak sa v čerpadle nazbierajú nadmerné nánosy, musíte nasledujúcim spôsobom odmontovať spodnú čast:

1. Odoberte vstupný kôš zo skrine čerpadla.

2. Čistou vodou vyčistite obežné koleso.

Dôležité! Čerpadlo neklad'te na obežné koleso, ani ho na ñom nenechávajte!

typ	POW 67912
Napätie / frekvencia	230V / 50Hz
Príkon	400W
Dodávacia rýchlost' max.	7500 l/h
Dodávacia výška max.	5 m
Híbka ponorenia max.	max.5 m
Teplota vody max.	35°C
Na čistú/špinavú vodu:	Špinavá
Telo prístroja (plastové(P) / ocel'ové (SS))	SS
Prívod vody (plastový / ocel'ový (SS))	P
Váha	3.86kg

POWERPLUS POWEW67912 SK

11 SERVISNÁ SLUŽBA

• Poškodené vypínače musí vymenit' náš odbor popredajných služieb.
• Ak je pripojovací kábel (alebo siet'ová vidlica) poškodený, musí byť vymenený za rovnaký pripojovací kábel, ktorý dodáva náš odbor popredajných služieb. Pripojovací kábel musí vymenit' iba naša servisná služba (pozri na poslednej strane) alebo kvalifikovaná osoba (kvalifikovaný elektrikár).

12 RIEŠENIE PROBLÉMOV

Poruchy	Príčiny	Nápravy
Čerpadlo sa nespúšťa	- Žiadny siet’ový zdroj- Plavák nespína	- Skontrolujte siet’ový zdroj- Plavák uveďte do vyššej polohy
Žiadny tok	- Vstupné sitko je upchaté- Tlaková hadica je upchatá	- Vyčistite vstupné sitko vodnou tryskou- Znovu nainštalujte hadicu
Čerpadlo sa nevypína	- Plavák sa nevie ponorit’	- Čerpadlo umiestnite správne na podklad hriadel’a
Nedostatočný tok	- Vstupné sitko je upchaté- Znížená kapacita čerpania v dôsledku znečistenej a abrazívnej vody	- Vyčistite vstupné sitko- Vyčistite čerpadlo a vymeňte opotrebované diely
Čerpadlo sa po krátke dobe prevádzky vypína	- Tepelný vypínač vypína čerpadlo pre špinavú vodu- Voda príliš horúca. Tepelný vypínač vypína čerpadlo	- Odpojte siet’ovú zástrčku. Vyčistite čerpadlo a hriadel’. - Zabezpečte aby teplota vody neprekročila max. teplotu 35.7 °C.

13 SKLADOVANIE

■ Priebežne čistíme celé zariadenie a jeho príslušenstvo
- Skladujte ho mimo dosahu detí, v stabilnej a bezpečnej polohe, na suchom a chladnom mieste, vyhnite sa privysokým a prinízkym teplotám,
■ Nevystavujte priamemu slnečnému žiareniu. Ak je možné, uschovajte na tmavom mieste
■ Neudržiavajte v plastických taškách aby ste predišli nazhromaždenej vlhkosti

POWERPLUS POWEW67912 SK

14 ZÁRUKA

Záručná lehota poskytovaná na tento výrobok v súlade s platnými zákonmi je 24 mesiacov

Táto záruka zahřna všetky chyby materiálu a výrobné chyby, nezahřna však: chyby spôsobené spotrebnými dielcami (podliehajúcimi rýchlemu opotrebeniu) ako sú ložiská, kefky, káble, konektory, ani príslušenstvom ako sú vrtáky, vírtacie bity, pílové kotúče atd.; poškodením alebo chybami spôsobenými nevhodným použitím, úrazmi alebo nehodami; ani náklady na prepravu.

- Táto záruka pokrýva všetky chyby materiálu alebo výroby okrem batérií, nabíjačiek, chybných častí, ktoré boli spôsobené normálnym opotrebovaním, napr. predovšetkým ložísk, kefiek, káblov, zástrčiek... Ani príslušenstvo ako vrtáky, vrtné korunky, pílové listy atd. nespadajú pod túto záruku.

- Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

- Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

- Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

■ Viac informácií získate na tel. čísle 00 32 3 292 92 90.

- Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo pret’aženia.

- Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivost'ou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

- Prijatie reklamácie v rámci záruky nemá vplyv na predlženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

- Vyhradzujeme si právo zamietnut' akúkol'vek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,...)

- Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

- Náradie musíte vrátit' v nerozobranom stave svojmu predajcovi v prijatel'ne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe.

15 ŽIVOTNÉ PROSTREDIE

Ak musíte po dlhodobom používaní zariadenie vymenit, nelikvidujte ho spolu s domovým odpadom, ale ekologicky správnym spôsobom.

Odpad, ktorý vzniká pri likvidácii elektrických strojov, sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zariadenie na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.

POWERPLUS POWEW67912 SK

16 VYHLÁSENIE O ZHODE

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGICKO vyhlasuje, že

obchodná známka: POWERplus

model: POWEW67912

je v súlade so základnými požiadavkami a dálšími relevantnými ustanoveniami príslušných európskych smerníc, založených na uplatňovaní európskych harmonizovaných noriem. V prípade neoprávnených modifikácií tohto zariadenia sa stáva toto vyhlásenie neplatným.

Európske smernice (vrátane ich prípadných novelizácií do dátumu podpisu);

2011/65/EU

2014/35/EU

2014/30/EU

Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu);

EN60335-1 : 2012

EN60335-2-41: 2003

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2 : 2019

EN61000-3-3:2013

Uchovávatel' technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Dolupodpísaný koná v mene výkonného riaditeľa spoločnosti,

Mertens Ludo

Ludo Mertens

Manažér certifikácie
