HD 10214 S Plus - Vysokotlakový čistič Kärcher - Bezplatný návod na obsluhu

Typ produktu	Vysokotlakový čistič
Značka	Kärcher
Model	HD 10214 S Plus (ekvivalent HD 10/21-4 SX Plus)
Elektrické napájanie	400 V / 3 fázy / 50 Hz, 8,0 kW, poistka 16 A (oneskorená, charakteristika C)
Typ ochrany	IPX5
Prevádzkový tlak (štandardná dýza)	23 MPa (230 bar)
Maximálny pretlak	25 MPa (250 bar)
Prietok vody	16,7 l/min (1002 l/h)
Štandardná dýza	Kaliber 050
Rotačná dýza	Vrátane (Vibrasoft)
Prípojka hadice	Systém EASY!Lock
Navijak hadice	Automatický (verzia SXA)
Prívod vody	Maximálny tlak 1 MPa, maximálna teplota 60°C, minimálny prietok 1200 l/h
Typická prevádzková hmotnosť	68,1 kg
Rozmery (D x Š x V)	607 x 518 x 1063 mm
Množstvo a typ oleja	1,0 liter, SAE 90
Zaručená hladina akustického výkonu	93 dB(A)
Vibrácie ruka-rameno	4,4 m/s², neistota K=0,9 m/s²
Hlavné funkcie	Vysokotlakové čistenie, nízkotlaková prevádzka s čistiacim prostriedkom, rotačná dýza na odolné nečistoty
Bezpečnosť	Recirkulačný ventil, tlakový spínač, bezpečnostná poistka na pištoli, zariadenia na ochranu proti mrazu
Údržba	Týždenné čistenie jemného filtra, výmena oleja každých 500 hodín, pravidelná kontrola
Náhradné diely a opraviteľnosť	Originálne príslušenstvo a náhradné diely dostupné na www.kaercher.com

Často kladené otázky - HD 10214 S Plus Kärcher

Aké typy prác môžem vykonávať s Kärcher HD 10214 S Plus?

Tento vysokotlakový čistič je určený na čistenie fasád, terás, záhradného náradia, strojov, vozidiel, budov a nástrojov. Funguje vo vysokotlakovom režime bez čistiaceho prostriedku alebo v nízkotlakovom režime s čistiacim prostriedkom pomocou penovej lance (príslušenstvo). Súčasťou je rotačná dýza odporúčaná na odolné nečistoty.

Aký je maximálny prevádzkový tlak?

Prevádzkový tlak so štandardnou dýzou je 23 MPa (230 bar) a maximálny povolený pretlak je 25 MPa (250 bar).

Môže zariadenie nasávať vodu z nádrže?

Áno, môže nasávať vodu z nádrže pomocou nasávacej hadice s filtrom (referenčné číslo 4.730-012.0). Maximálna výška nasávania je 0,5 metra. Pred použitím je potrebné zariadenie odvzdušniť, aby sa odstránili vzduchové bubliny.

Ako udržiavať jemný filter?

Jemný filter sa musí čistiť každý týždeň. Odskrutkujte spojovaciu maticu, odstráňte hadičku, vyberte filter za ucho, opláchnite ho čistou vodou alebo vyfúkajte stlačeným vzduchom. Skontrolujte O-krúžky a v prípade potreby ich vymeňte.

Kedy mám vymeniť olej v čerpadle?

Olej sa musí meniť každých 500 prevádzkových hodín, alebo aspoň raz ročne. Použite olej SAE 90, množstvo 1,0 liter. Postup je popísaný v návode (nakloniť zariadenie, vypustiť cez odtokový žliabok, naplniť cez olejovú nádrž).

Čo robiť, ak motor neštartuje?

Najskôr skontrolujte, či je hlavný vypínač v polohe « I », či je zástrčka zapojená a či nevyhodilo poistku. Ak kontrolka bliká na zeleno, resetujte čas dostupnosti prepnutím vypínača na « 0 » a potom na « I ». Ak problém pretrváva, skontrolujte sieťový kábel, napätie a obráťte sa na zákaznícky servis.

Môžem používať čistiace prostriedky iné ako Kärcher?

Odporúča sa používať výlučne čistiace prostriedky schválené spoločnosťou Kärcher, aby nedošlo k poškodeniu zariadenia alebo povrchov. Čistiace prostriedky Kärcher zaručujú bezchybnú prevádzku a sú šetrné k životnému prostrediu.

Ako chrániť zariadenie pred mrazom?

Skladujte zariadenie na mieste bez mrazu. Ak to nie je možné, vypustite vodu a napumpujte do zariadenia nemrznúcu zmes na báze glykolu (typ automobilová nemrznúca zmes), potom ho nechajte bežať maximálne 1 minútu, aby ste vyprázdnili čerpadlo a potrubie.

Aký význam majú blikania kontrolky?

Trvalá zelená: zariadenie pripravené. Blikajúca zelená: pohotovostný režim vyprší po 30 min (bezpečnosť). 1 bliknutie červenej: netesnosť vysokého tlaku. 2 bliknutia červenej: motor je príliš horúci. 3 bliknutia červenej: problém s elektrickým napájaním. 4 bliknutia červenej: nadmerná spotreba prúdu. Pozrite si návod na nápravné opatrenia.

Ako vymeniť vysokotlakovú hadicu na automatickom navijaku?

Úplne odviňte hadicu, zablokujte navijak pomocou imbusového kľúča SW 10 v šesťhrannej drážke, uvoľnite 2 skrutky blokovania, odstráňte použitú hadicu. Vložte novú hadicu v smere otáčania, upevnite blokovanie hadice 1 m od konca pištole, skontrolujte tesnosť, potom vyberte imbusový kľúč a nechajte navijak pomaly navíjať pri vedení hadice.

NÁVOD NA OBSLUHU HD 10214 S Plus Kärcher

Motor je príliš horký.

b Nechte prístroj vychladnout.

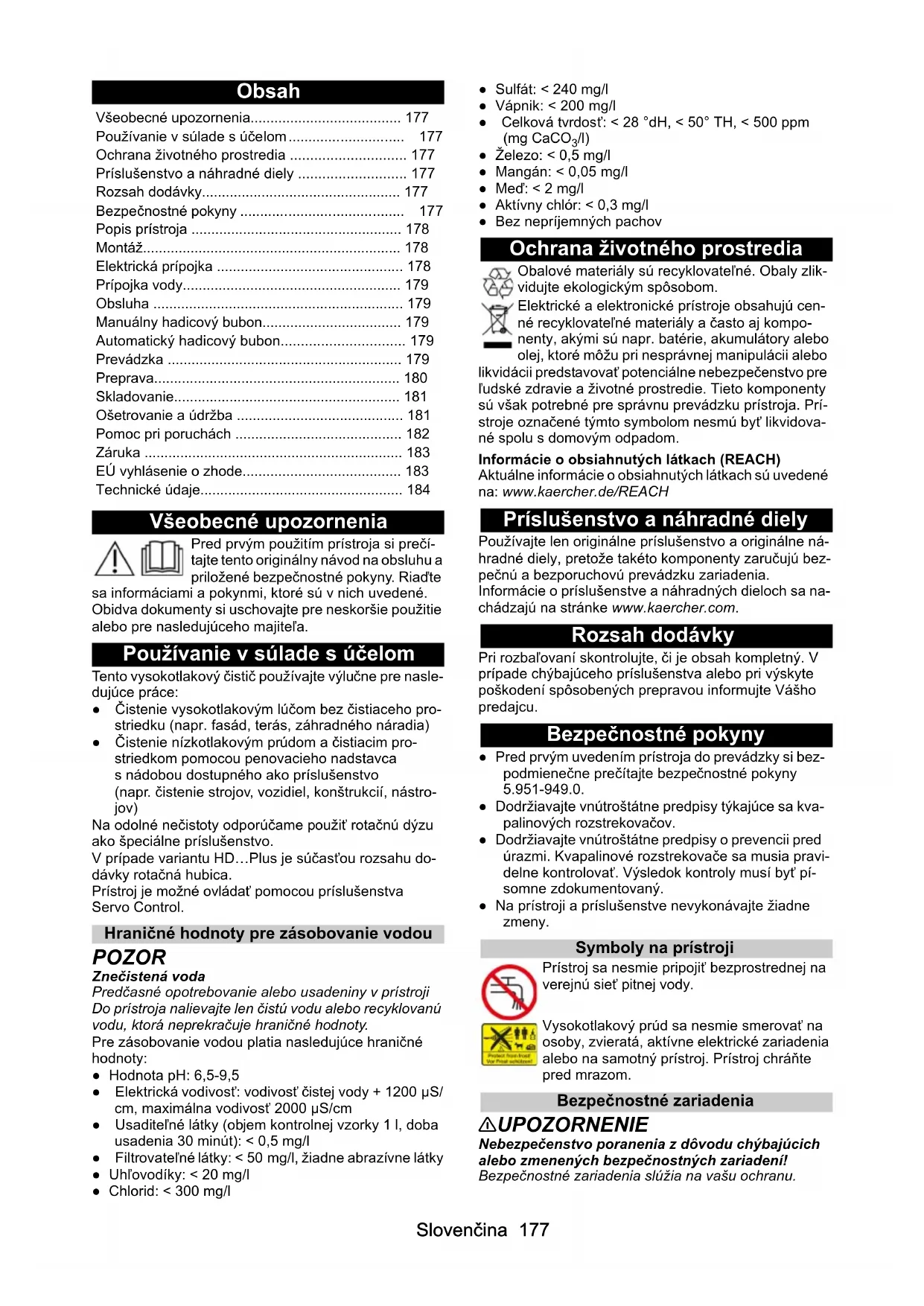

Používanie v súlade s účelom.... 177

Ochrana životného prostredia 177

Príslušenstvo a náhradné diely 177

Rozsah dodávky.... 177

Elektrická prípojka 178

Prípojka vody.... 179

Obsluha 179

Manuálny hadicový bubon.... 179

EÚ vyhlásenie o zhode.... 183

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riad'te

sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majitel'a.

Používanie v súlade s účelom

Tento vysokotlakový čistič používajte výlučne pre nasledujúce práce:

• Čistenie vysokotlakovým lúčom bez čistiaceho pro-striedku (napr. fasád, terás, záhradného náradia)
• Čistenie nízkotlakovým prúdom a čistiacim prostriedkom pomocou penovacieho nadstavca s nádobou dostupného ako príslušenstvo (napr. čistenie strojov, vozidiel, konštrukcií, nástrojov)

Na odolné nečistoty odporúčame použit' rotačnú dýzu ako špeciálne príslušenstvo.

V prípade variantu HD...Plus je súčastou rozsahu dodávky rotačná hubica.

Prístroj je možné ovládat pomocou príslušenstva

Servo Control.

Hraničné hodnoty pre zásobovanie vodou

POZOR

Znečistená voda

Predčasné opotrebovanie alebo usadeniny v prístroji Do prístroja nalievajte len čistú vodu alebo recyklovanú vodu, ktorá neprekračuje hraničné hodnoty.

Pre zásobovanie vodou platia nasledujúce hraničné hodnoty:

• Hodnota pH: 6,5-9,5
- Elektrická vodivost: vodivost čistej vody + 1200 μS/cm, maximálna vodivost 2000 μS/cm
- Usaditeľné látky (objem kontrolnej vzorky 1 l, doba usadenia 30 minút): < 0,5 mg/l
- Filtrovatel'né látky: < 50 mg/l, žiadne abrazívne látky
• Uhl'ovodíky: < 20 mg/l
- Chlorid: < 300 mg/l

• Sulfát: < 240 mg/l
  • Vápnik: < 200 mg/l
• Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Železo: < 0,5 mg/l
• Mangán: < 0,05 mg/l
• Med: < 2 mg/l
• Aktívny chlór: < 0,3 mg/l
• Bez nepríjemných pachov

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-vidujte ekologickým spôsobom.

Elektrické a elektronické prístroje obsahujú cenné recyklovateľné materiály a často aj komponenty, akými sú napr. batérie, akumulátory alebo olej, ktoré môžu pri nesprávnej manipulácii alebo

likvidácii predstavovat potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však potrebné pre správnu prevádzku prístroja. Prístroje označené týmto symbolom nesmú byt likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na: www.kaercher.de/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Bezpečnostné pokyny

• Pred prvým uvedením prístroja do prevádzky si bezpodmienečne prečítajte bezpečnostné pokyny 5.951-949.0.
• Dodržiavajte vnútroštátne predpisy týkajúce sa kva-palinových rozstrekovačov.
• Dodržiavajte vnútroštátne predpisy o prevencii pred úrazmi. Kvapalinové rozstrekovače sa musia pravidelne kontrolovať. Výsledok kontroly musí byť písomne zdokumentovaný.
• Na prístroji a príslušenstve nevykonávajte žiadne zmeny.

Symboly na prístroji

Prístroj sa nesmie pripojit bezprostrednej na verejnú siet' pitnej vody.

Vysokotlakový prúd sa nesmie smerovať na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj. Prístroj chránět pred mrazom.

Bezpečnostné zariadenia

⚠UPOZORNENIE

Nebezpečenstvo poranenia z dôvodu chýbajúcich alebo zmenených bezpečnostných zariadení!

Bezpečnostné zariadenia slúžia na vašu ochranu.

Bezpečnostné zariadenia neobchádzajte, neodstraňujte ani nevypínajte.

Bezpečnostné zariadenia sú nastavené vo výrobe a zaplombované. Nastavenia vykonáva iba zákaznícky servis.

Prepúšťací ventil s tlakovým spínačom

Pri zmenšení množstva vody pomocou regulácie tlaku a množstva sa otvorí prepúšt'ací ventil a časť vody bude tiečť naspát na nasávaciu stranu čerpadla.

Pozrite si stranu s grafikami

Obrázok A

Obrázok B

Obrázok C

① Jemný filter

② Kryt prístroja

③ Kontrolka Prevádzkový stav/porucha*

④ Držiak kábla

⑤Typový štítok

⑥ Odkladacia plocha na hadice**

⑦Gumový napínač**

⑧ Držadlo na posúvanie

⑨ Rotačná hubica Vibrasoft*****

⑩Prevlečná matica

⑬ Regulácia tlaku/množstva

⑭ Vysokotlaková pištol' EASY!Force

⑮ Poistná západka

⑯ Spúšťacia páčka

⑰ Poistná páka

⑱ Vysokotlaková hadica EASY!Lock

20 Držiak pracovného nadstavca

②1 Upevňovacia skrutka krytu prístroja

⑳Priečinok na príslušenstvo

23 Spínač prístroja

28 Kl'uka, manuálny hadicový bubon***

* iba pri HD 10/25 a HD 13/18

** iba pri vyhotovení S

Aktivácia odvzdušnenia olejovej nádrže

1. Vyskrutkujte upevňovaciu skrutku krytu prístroja.

2. Odoberte kryt prístroja.

3. Odrežte špičku veka olejovej nádrže tak, aby sa vytvoril malý otvor.

Obrázok D

① Veko

② Olejová nádrž

1. Upevnite kryt prístroja.

Kontrola stavu oleja

1. Prístroj umiestnite na rovnú plochu.

2. Stav oleja musí byt' medzi značkami „MIN.“ a „MAX.“ indikátora stavu oleja.

Otočenie držiakov kábla

V prípade potreby je možné držiaky kábla otočit.

1. Vytiahnite držiak kábla a otočte ho do požadovanej polohy.

2. Pritlačte držiak kábla k prístroju tak, aby zasahoval do západky.

3. Utiahnite skrutku.

Montáž príslušenstva

Upozornenie

Systém EASY!Lock spája komponenty pomocou rýchlozávitu rýchlo a bezpečne len jedným otočením.

1. Vysokotlakovú dýzu nasadte na pracovný nadstavec.

2. Namontujte a pevne utiahnite prevlečnú maticu (EASY!Lock).

3. Ocelovú rúru spojte s vysokotlakovou pištoľou a pevne utiahnite rukou (EASY!Lock).

Obrázok F

Pri prístrojoch bez hadicového bubna:

1. Vysokotlakovú hadicu spojte s vysokotlakovou pištoľou a vysokotlakovou prípojkou prístroja a pevne utiahnite rukou (EASY!Lock).

Pri prístrojoch s hadicovým bubnom:

1. Vysokotlakovú hadicu spojte s vysokotlakovou piš- tol'ou a pevne utiahnite rukou (EASY!Lock).

Elektrická prípojka

⚠NEBEZPEČENSTVO

Prístroj pomocou zástrčky spojte s elektrickou siet'ou. Neoddelitelné spojenie s elektrickou siet'ou je zakázané. Zástrčka slúži na oddelenie od siete.

Prístroj pripojte len k striedavému prúdu.

Použite predlžovací kábel s dostatočným prierezom (pozrite si „Technické údaje“).

1. Odviňte siet'ovú šnúru a uložte ju na podlahu.

2. Zasuňte sietovú zástrčku do zásuvky.

Prípojka vody

Pripojenie na vodovodné potrubie

⚠️VÝSTRAHA

Spätný tok znečistenej vody do siete pitnej vody

Prístroj sa podľa platných predpisov nesmie prevádzkovat’ v sieti pitnej vody bez systémového oddeľovacieho zariadenia. Použite systémové oddeľovacie zariadenie spoločnosti KÄRCHER alebo alternativne systémové oddeľovacie zariadenie podľa EN 12729 typ BA. Voda, ktorá preteká cez systémové oddeľovacie zariadenie, nie je pitná. Systémové oddeľovacie zariadenie pripájajte vždy na zásobovanie vodou, nikdy nie priamo na prístroj.

1. Zásobovanie vodou skontrolujte z hladiska prívodného tlaku, teploty vody na prítoku a privádzaného množstva (pozri kapitolu Technické údaje).

2. Systémový oddeľovač a prípojku vody prístroja spojte s hadicou na prívod vody (požiadavka na hadicu na prívod vody pozri kapitolu Technické údaje).

3. Otvorte prívod vody.

Nasávanie vody z nádrže

1. Naskrutkujte saciu hadicu s filtrom na prípojku vody (objednávacie číslo filtra pozrite v kapitole Technické údaje).

2. Odvzdušnite zariadenie (pozrite si kapitolu Od- vzdušnenie prístroja).

Odvzdušnenie prístroja

1. Vysokotlakovú hubicu odskrutkujte z pracovného nadstavca.

2. Prístroj nechajte v chode tak dlho, kým vyteká voda bez vzduchových bublín.

3. V prípade problémov s odvzdušnením nechajte bežat' pristroj 10 sekúnd a potom ho vypnite. Postup viackrát opakujte.

4. Vypnite prístroj.

5. Vysokotlakovú hubicu naskrutkujte na pracovný nadstavec.

Obsluha

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Vysokotlakový prúd môže spôsobit' poranenia.

Nepoužívajte vysokotlakovú pištol', ak je poškodená po-istná páka.

Ak je poistná páka chybná, obrátte sa na zákaznícky servis.

Pred všetkými prácami na prístroji bezpečnostnú západku na vysokotlakovej pištoli posuňte dopredu.

Prístroj neprevádzkujte bez namontovaného pracovného nadstavca. Skontrolujte upevnenie pracovného nadstavca. Pracovný nadstavec musíte utiahnut' ručne.

Držte vysokotlakovú pištoľ a pracovný nadstavec obidvoma rukami.

Skontrolujte, či sú prístroj, príslušenstvo, prívodné vedenia a prípojky nepoškodené. Prístroj používajte len v bezchybnom stave.

Manuálny hadicový bubon

Prístroj je vybavený manuálnym hadicovým bubnom (HD 9/20-4 SX Plus a HD10/21-4 SX Plus).

Odvíjanie hadice

Prístroj je vybavený automatickým hadicovým bubnom (pri variantoch prístroja HD...SXA).

Odvinutie hadice

Ak sa vysokotlaková hadica uvoľní počas navíjania, môže vykonávať nekontrolované pohyby, narážať do okolitých predmetov a odmršťovať ich.

Nesiahajte na hadicový bubon.

Otvorenie/zatvorenie vysokotlakovej pištole

1. Stlačte poistnú páku a spúšťaciu páčku. Vysokotlaková pištol' sa otvorí.

2. Pustite poistnú páku a spúšťaciu páčku. Vysokotlaková pištol' sa zatvorí.

Prevádzka s vysokým tlakom

Upozornenie

Prístroj je vybavený tlakovým spínačom. Motor nabehne iba vtedy, ked'je vysokotlaková pištol'otvorená.

1. Pri prístrojoch s hadicovým bubnom: Vysokotlakovú hadicu odmotajte úplne z hadicového bubna.

2. Spínač prístroja nastavte na „l”. Pri HD 10/25... a 13/18...: Kontrolka svieti na zele- no.

3. Presunutím poistnej západky vysokotlakovej pištole dozadu odistite pištol'.

4. Otvorte vysokotlakovú pištol'.

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Prúd vody vychádzajúci z regulácie tlaku/množstva môže spôsobit' poranenia.

Dbajte na to, aby sa neuvolnil spoj medzi reguláciou tlaku/množstva a pracovným nadstavcom.

1. Pracovný tlak a množstvo vody nastavte otáčaním regulácie tlaku a množstva.

Upozornenie

Pri najmenšom prietoku zabezpečuje odpadové teplo motora ohrev vody na cca 15 °C.

Prevádzka s čistiacim prostriedkom

⚠️VÝSTRAHA

Nesprávna manipulácia s čistiacimi prostriedkami

Nevhodný čistiaci prostriedok

Poškodenie prístroja a čistených predmetov

Dodržiavajte odporúčania pre dávkovanie a pokyny dodávateľov čistiacich prostriedkov.

V záujme ochrany ?životného prostredia zaobchádzajte úsporne s čistiacimi prostriedkami.

Upozornenie

Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradit' alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich prostriedkoch.

Upozornenie

Na prevádzku s čistiacim prostriedkom je potrebný penovací nadstavec s nádobou (voliteľné vybavenie).

Prímes čistiacich prostriedkov: 3=vysoko, 2=stredne, 1=nízko

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobit' (nevysušit').
2. Uvolnené nečistoty opláchnite vysokotlakovým prúdom.

Po prevádzke s čistiacim prostriedkom

Prerušenie prevádzky

1. Zatvorte vysokotlakovú pištol'. Prístroj sa vypne.
2. Poistnú páku presuňte dopredu. Vysokotlaková pištol' je zaistená.

Pokračovanie v prevádzke

1. Poistnú páku presuňte dozadu. Vysokotlaková pištol' je odistená.
2. Otvorte vysokotlakovú pištol'. Prístroj sa zapne.

Doba pripravenosti

Iba vyhotovenia HD 10/25... a HD 13/18... sú vybavené touto funkciou.

Počas doby pripravenosti sa prístroj spúšťa po otvorení vysokotlakovej pištole. Kontrolka svieti na zeleno.

Ak vysokotlaková pištol' zostane zatvorená 30 minút, skončí sa doba pripravenosti. Kontrolka bliká na zeleno.

Obnovenie doby pripravenosti

1. Spínač prístroja nastavte na "0".
2. Počkajte niekol'ko sekúnd.
3. Spínač prístroja nastavte na „l“.
   Zákaznícky servis môže prístroj prepnút na trvalú prevádzku.

Ukončenie prevádzky

⚠ VÝSTRAHA

Nebezpečenstvo obarenia

Zvyšková voda obsiahnutá vo vypnutom prístroji sa môže zahriat na vysokú teplotu. Pri odstraňovaní hadice z prívodu vody môže zohriata voda vystreknúť a spôsobit' obarenie.

Hadicu na prívod vody odstráňte, až ked' prístroj vychladne.

1. Zatvorte prívod vody.
2. Otvorte vysokotlakovú pištol'.
3. Spínač prístroja prepnite na „I“ a nechajte prístroj bežat 5 až 10 sekúnd.
4. Zatvorte vysokotlakovú pištol'.
5. Spínač prístroja nastavte na "0".
6. Sieťovú zástrčku vytiahnite zo zásuvky len suchou rukou.
7. Odstráňte prívod vody.
8. Vysokotlakovú pištol' ponechajte otvorenú dovtedy, kým v zariadení nebude žiadny tlak.
9. Poistnú západku presuňte dopredu. Vysokotlaková pištol' je zaistená.

Preprava

⚠UPOZORNENIE

Pri skladovaní a preprave dbajte na hmotnost' prístroja.

POZOR

Neodborná preprava

• Preprava prístroja vo vozidlách: Pri preprave vo vozidlách prístroj zaistite proti zošmyknutiu a prevráteniu podľa platných smerníc.
• Preprava prístroja na dlhšie trate: Prístroj t'ahajte alebo tlačte za držadlo na posúvanie.

Preprava pomocou žeriavu

⚠NEBEZPEČENSTVO

Nebezpečenstvo poranenia

Pri neodbornej preprave žeriavom môže prístroj spadnút' a spôsobit' poranenia.

Dodržiavajte miestne predpisy o prevencii pred úrazmi a bezpečnostné pokyny.

Prístroj smú prepravovat' pomocou žeriavu len osoby, ktoré boli poučené o obsluhe žeriavu.

Pred každým použitím žeriavu skontrolujte, či nie je prístroj poškodený.

Nepoužívajte žiadne viazacie ret'aze.

Zaistite zdvíhacie zariadenie pred neúmyselným zvesením bremena.

Pred prepravou žeriavu odstráňte pracovný nadstavec s vysokotlakovou pištoľou, dýzy a iné voľné predmety.

Počas zdvíhania neprepravuje žiadne predmety na prístroji.

Dbajte na to, aby sa nikto nenachádzal v blízkosti nebezpečnej oblasti žeriavu.

Prístroj nenechávajte visiet' na žeriave bez dozoru.

Pri skladovaní a preprave dbajte na hmotnosť prístroja.

Prístroj skladujte len vo vnútorných priestoroch.

Uschovanie prístroja

Mráz môže zničit' prístroj, z ktorého nebola úplne vypustená voda.

Prístroj uchovávajte na mieste zaistenom proti mrazu.

Ak nie je možné skladovanie zabezpečené proti za- mrznutiu:

1. Vodu vypustite.
2. Cez prístroj prečerpajte bežný v obchodoch dostupný prostriedok ochrany proti zamrznutiu.
3. Prístroj nechajte bežat' max. 1 minútu, až kým sa čerpadlo a potrubia nevyprázdnia.

Upozornenie

Použite nemrznúcu zmes pre vozidlá na báze glykolu bežne dostupnú v obchodoch. Dodržiavajte predpisy výrobcu pre manipuláciu s nemrznúcou zmesou.

Neúmyselný nábeh prístroja

Nebezpečenstvo zranenia, zásah elektrickým prúdom Pred všetkými prácami vypnite prístroj a vytiahnite sie-tovú zástrčku.

Upozornenie

Starý olej je možné likvidovat' len v príslušných zberných miestach. Odovzdajte nahromadený starý olej.

Znečistenie životného prostredia starým olejom je trestné.

S Vašim predajcom môžete dohodnúť pravidelnú bezpečnostnú inšpekciu alebo zmluvu o údržbe. Nechajte si poradiť.

Intervaly údržby

Pred každou prevádzkou

• Skontrolujte poškodenie sieťového kábla. Poškodený kábel musí vymenit'autorizovaný zákaznícky servis alebo odborný elektrikár.
• Skontrolujte vysokotlakovú hadicu z hl'adiska poškodenia.
  Poškodenú vysokotlakovú hadicu bezodkladne vymeňte.
• Skontrolujte prístroj na tesnost'. Sú prípustné 3 kvapky vody za minútu. Pri väčšej netesnosti vyhl'adajte zákaznícky servis.

Raz týždenne

- Skontrolujte stav oleja. Ak je olej mliečny (voda v oleji), okamžite vyhl'adajte zákaznícky servis.

⑤ Pripojovacie hrdlo

⑥ Prevlečná matica

a Odskrutkujte prevlečnú maticu.
b Vytiahnite pripojovacie hrdlo.
c Jemný filter vytiahnite za vyklápacie ucho z telesa filtra.
d Jemný filter opláchnite čistou vodou alebo vyfúkajte stlačeným vzduchom.
e Skontrolujte O-krúžok na jemnom filtri a v prípade potreby ho vymeňte.
f Vložte jemný filter do telesa filtra.
g Skontrolujte O-krúžok na pripojovacom hrdle a v prípade potreby ho vymeňte.
h Namontujte pripojovacie hrdlo.
i Priskrutkujte a pevne utiahnite prevlečnú maticu.

Po 500 prevádzkových hodinách, minimálne jedenkrát ročne

• Nechajte vykonať údržbu prístroja zákazníckemu servisu.
• Vymeňte olej vo vysokotlakovom čerpadle: a N a k l o řte prístroj dozadu a položte ho. b Pod vypúšťací žľab umiestnite zbernú nádobu na starý olej.

Obrázok L

① Svorka

2 O-krúžok

③ Zátka

④ Vypúšťací žľab

c Vytiahnite svorku smerom nadol.

d Vytiahnite zátku.

e Olej vypustite do zbernej nádoby.

f Skontrolujte O-krúžok na zátke, v prípade potreby ho vymeňte.

h Utrite prípadný olej, ktorý zostal vo vypúšťacom žl'abe.

i Zariadenie presuňte do zvislej polohy.

j Vyskrutkujte upevňovaciu skrutku krytu prístroja.

k Odoberte kryt prístroja.

I O d s t r á ñte veká olejovej nádrže.

Obrázok D

① Veko

② Olejová nádrž

m Pomaly naplňajte nádrž novým olejom, aby mohli uniknút vzduchové bubliny. Množstvo a druh oleja si pozrite v časti „Technické údaje“.

n O p ä t' namontujte veká olejovej nádrže.

o O p ä t' namontujte a upevnite kryt prístroja.

p Prístroj nechajte bežat 5 minút a potom znova skontrolujte stav oleja.

Údržbové práce

Výmena vysokotlakovej hadice pri automatickom hadicovom bubne

⚠️VÝSTRAHA

Nebezpečenstvo poranenia

Ked' sa západka uvoľní, hadicový bubon sa môže neočakávane veľmi rýchlo otáčat'.

Dôsledne dodržiavajte nasledujúce kroky a hadicový bubon zaistite podľa popisu.

Upozornenie

Pre tento prístroj sú vhodné len vysokotlakové hadice vo vyhotovení „Ultra Guard“.

1. Pomocou skrutkovača nadvihnite veko hadicového bubna.

Obrázok M

① Veko

1. Vysokotlakovú hadicu odmotajte úplne z hadicového bubna.

2. Zasuňte 10 mm imbusový klúč cez šesthranný otvor v kryte. Klúč zasuňte tak, aby sa hadicový bubon zablokoval.

Obrázok N

① Inbusový klúč, veľkost' 10

1. Odskrutkujte 2 skrutky. Obrázok P

① Blokovanie hadice

② Vysokotlaková hadica

③ Skrutka

① Hadicová prípojka
2 Podložky
③ Vysokotlaková hadica
4 Bezpečnostný hák

1. Vysokotlakovú hadicu vytiahnite z hadicovej prípojky.

2. Zavedte novú vysokotlakovú hadicu cez dva vodia-ce valce hadice a zasuňte ju do hadicovej prípojky. Dbajte na smer otáčania hadicového bubna.

Obrázok R

① Vodiaci valec hadice

1. Vložte bezpečnostný hák do hadicovej prípojky.
2. Skontrolujte, či sú všetky podložky za bezpečnostným hákom.
3. Blokovanie hadice nasadte na opačný koniec vysokotlakovej hadice. Vzdialenost od konca hadice cca 1 m (k vysokotlakovej pištoli).
4. Pripojte prístroj k napájaniu vodou a elektrickým prúdom a skontrolujte tesnosť prípojky.
5. Natiahnite hadicu a podržte ju natiahnutú. Kým je hadica napnutá, vytiahnite inbusový klúč.
6. Odblokujte hadicový bubon potiahnutím vysokotlakovej hadice a nechajte, nech sa vysokotlaková hadica pomaly navinie. Rýchlost' navíjania kontrolujte pridržaním hadice.
7. Opät' nasad'te kryt.

Výmena vysokotlakovej hadice pri manuálnom hadicovom bubne

Neúmyselne spustený prístroj, dotyk s dielmi vedúcimi prúd

Nebezpečenstvo zranenia, zásah elektrickým prúdom Pred všetkými prácami na prístroji vypnite prístroj.

Pri poruchách, ktoré nie sú uvedené v tejto kapitole, vyhl'adajte autorizovaný zákaznícky servis.

Kontrolka

Upozornenie

Táto funkcia je k dispozícii iba pri HD 10/25... a HD 13/18...

1. Spínač prístroja nastavte na "0".
2. Počkajte niekol'ko sekúnd.
3. Spínač prístroja nastavte na „l“.

Zobrazenie prevádzkového stavu

Zelené trvalé svetlo

Prístroj je pripravený na prevádzku.

1x bliká na zeleno

Pripravenosť na prevádzku vypršala po 30 minútach trvalej prevádzky a prístroj sa vypne (bezpečnosť v prípade prasknutej vysokotlakovej hadice).

Na rešartovanie doby pripravenosti:

1. Spínač prístroja nastavte na "0".
2. Počkajte niekol'ko sekúnd.
3. Spínač prístroja nastavte na „l“.

Zobrazenie poruchy

1x bliká na červeno

Motor je príliš horúci.

1. Spínač prístroja nastavte na "0".
2. Prístroj nechajte vychladnúť.
3. Spínač prístroja nastavte na „l“.

Upozornenie

V prípade opakovaného výskytu tejto poruchy skontrolujte dýzu, teplotu vody na prívode, teplotu okolia a sietové napätie.

3x bliká na červeno

Vyskytla sa chyba zdroja napätia.

1. Skontrolujte siet'ovú prípojku a siet'ové poistky.

4x bliká na červeno

Spotreba prúdu je príliš vysoká.

1. Obrátte sa na zákaznícky servis.

Spustenie prístroja nie je možné.

1. Ak kontrolka bliká na zeleno:
   a Spínač prístroja nastavte na "0".
   b Spínač prístroja nastavte na „l“.

2. Nechajte motor vychladnút:

a Spínač prístroja nastavte na "0".

b Prístroj nechajte vychladnút'.

Spínač prístroja nastavte na „l“.

1. Skontrolujte poškodenie siet'ového kábla.

2. Skontrolujte siet'ové napätie.

3. Pri elektrickej poruche vyhl'adajte zákaznícky servis.

Prístroj nedosahuje požadovaný tlak

1. Skontrolujte, či má vysokotlaková hubica správnu veľkost' (pozrite si kapitolu „Technické údaje“).

2. Vyčistite alebo vymeňte dýzu.

3. Odvzdušnite prístroj (pozrite si kapitolu „Prípojka vody/odvzdušnenie prístroja“).

4. Vyčistite jemný filter a v prípade potreby ho vymeňte (pozrite si kapitolu „Ošetrovanie a údržba/týždenne“).

5. Skontrolujte privádzané množstvo vody (požadované množstvo si pozrite v kapitole „Technické údaje“).

6. V prípade potreby vyhl'adajte zákaznícky servis.

Čerpadlo je netesné.

Sú prípustné až 3 kvapky vody za minútu.

- Pri väčšej netesnosti nechajte prístroj skontrolovať v zákazníckom servise.

Čerpadlo klepe

1. Skontrolujte privádzané množstvo vody (požadované množstvo si pozrite v kapitole „Technické údaje“).

2. Odvzdušnite prístroj (pozrite si kapitolu „Prípojka vody/odvzdušnenie prístroja“).

3. Vyčistite jemný filter a v prípade potreby ho vymeňte (pozrite si kapitolu „Ošetrovanie a údržba/týždenne“).
4. V prípade potreby vyhl'adajte zákaznícky servis.

Prímes čistiaceho prostriedku je príliš malá

1. Skontrolujte, či použitý penovací nadstavec s nádobou zodpovedá prietoku prístroja.
2. Naplňte nádobu penovacieho nadstavca.
3. Na nasávaciu hadicu nastrčte väčšiu clonu.
4. Skontrolujte, či v sacej hadici a penovacom nadstavci s nádobou nie sú zvyšky čistiaceho prostriedku. Usadeniny odstráňte vlažnou vodou.
5. V prípade potreby vyhl'adajte zákaznícky servis.

Tvorba peny je príliš nízka

1. Skontrolujte, či použitý penovací nadstavec s nádobou zodpovedá prietoku prístroja.
2. Skontrolujte, či v sacej hadici a penovacom nadstavci s nádobou nie sú zvyšky čistiaceho prostriedku. Usadeniny odstráňte vlažnou vodou.
3. V prípade potreby vyhl'adajte zákaznícky servis.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy vášho prístroja odstránime v rámci záručnej doby zadarmo, pokial’ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obrátte na svojho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Đalšie informácie o záruke (ak sú k dispozícii) nájdete v sekcii Servis na vašej miestnej webovej stránke Kärcher v časti „Na stiahnutie“.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič Typ: 1.286-xxx.x

Príslušné smernice EÚ

2000/14/ES

Aplikované nariadenie(-a)

(EÚ) 2019/1781

Aplikované vnútroštátne normy

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

						HD 9/20-4 S	HD 9/20-4 SX Plus	HD 9/20-4 SXA	HD 10/21-4 S	HD 10/21-4 SX Plus	HD 10/21-4 SXA	HD 10/21-4 S
Variant krajiny
K	r	a	j	i	n	a	E	U	E	U	E	U
Elektrická prípojka
Napätie					V			400				400
F	á	z	a		~		3	3	3	3	3	3
Frekvencia Hz 50 50 50 50 50 50 50
Maximálne povolená impedancia sie-te					Ω -	-	-	-	-	-	-
Príkon					kW	7,0	7,0	7,0	8,0	8,0	8,0	8
Stupeň ochrany						IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Zaistenie siete (pomalé, char. C)					A 16 16 16 16 16 16
Predlžovací kábel 10 m					mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Predlžovací kábel 30 m					mm2	4	4	4	4	4	4	4
Prípojka vody
Prívodný tlak (max.)					MPa	1	1	1	1	1	1	1
Teplota vody na prítoku (max.)					°C	60 60 60 60 60 60 60
Privádzané množstvo (min.)					l/h	1100	1100	1100	1200	1200	1200	1200
Nasávacia výška (max.)					m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Minimálna dĺžka hadice na prívod vo-dy					m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
Minimálny priemer hadice na prívod vody					in	1	1	1	1	1	1	1
Objednávacie číslo sacieho filtra						4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Výkonové údaje prístroja
Veľkosť štandardnej dýzy						047	047	047	050	050	050	050
Prevádzkový tlak vody so štandard-nou dýzou					MPa	20	20	20	23	23	23	21
Prevádzkový pretlak (max.)					MPa	25	25	25	25	25	25	25
Prietok, voda					l/min	15	15	15	16,7	16,7	16,7	16,67
Sila spätného nárazu vysokotlakovej pištole					N	48	49	49	56	56	56	56

		HD 9/20-4 S	HD 9/20-4 SX Plus	HD 9/20-4 SXA	HD 10/21-4 S	HD 10/21-4 SX Plus	HD 10/21-4 SXA	HD 10/21-4 S
Rozmery a hmotnosti
Typická prevádzková hmotnosť	kg	62,4	67,1	74	63,4	68,1	75	63,4
Dížka mm 607 607 607 607 607 607
Šírka mm 518 518 518 518 518 518
Výška mm 1063 1063 1063 1063 1063 1063
Množstvo oleja I 1,0 1,0 1,0 1,0 1,0 1,0 1
Druh oleja	Typ	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Zistené hodnoty podľa EN 60335-2-79
Hodnota vibrácií ruka-rameno	m/s^2	3,6 3,7	3,7 4,6	4,4 4,4 4,6
Neistota K	m/s^2	0,9 0,9	0,9 1,0	0,9 0,9 1
Hladina akustického tlaku L_pA	dB(A)	72	72	72	72	75	75	70
Neistota K_pA	dB(A)	3	3	3	3	3	3	3
Nameraná hladina akustického výko-nu L_WA	dB(A)	91	91	91	91	91	91	91
Garantovaná hladina akustického vý-konu L_WA,d	dB(A)	93	93	93	93	93	93	93
		HD 10/25-4 S	HD 10/25-4 SXA	HD 10/25-4 S	HD 10/25-4 S	HD 10/25-4 SXA	HD 13/18-4 S	HD 13/18-4 SXA
Variant krajiny
Krajina		EU EU KAP	KAP	EU II EU EU
Elektrická prípojka
Napätie	V	400			400
Fáza	~	3	3	3	3	3	3	3
Frekvencia	Hz	50 50 60	60 50 50	50
Maximálne povolená impedancia sie-te	Ω	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Príkon	kW 8,8	8,8 7,5 8	8,5	8,8 8,8
Stupeň ochrany		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Zaistenie siete (pomalé, char. C)	A	16 16 25	16 25 16	16
Predlžovací kábel 10 m	mm^2	2,5 2,5	2,5 2,5	2,5 2,5
Predlžovací kábel 30 m	mm^2	4	4	4	4	4	4	4
Prípojka vody
Prívodný tlak (max.)	MPa	1	1	1	1	1	1	1
Teplota vody na prítoku (max.)	°C	60	60	60	60	60	60	60
Privádzané množstvo (min.)	l/h 1200	1200 1200	1200 1200	1200 1500	1500
Nasávacia výška (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Minimálna dĺžka hadice na privod vo-dy	m	7,5 7,5	7,5	7,5 7,5 7,5	7,5
Minimálny priemer hadice na privod vody	in	1	1	1	1	1	1	1
Objednávacie číslo sacieho filtra		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Výkonové údaje prístroja
Veľkosť štandardnej dýzy		047	047	055	050	050	075	075
Prevádzkový tlak vody so štandard-nou dýzou	MPa	25	25	19	22	23	18	18
Prevádzkový pretlak (max.)	MPa	28	28	22	25	26	25	25

	HD 10/25-4 S	HD 10/25-4 SXA	HD 10/25-4 S	HD 10/25-4 S	HD 10/25-4 SXA	HD 13/18-4 S	HD 13/18-4 SXA
Prietok, voda l/min 16,67 16,67 16,67 16,67 16,67 21,67 21,67
Sila spätného nárazu vysokotlakovej N pištole	6	2	6	2	5	4	5

Rozmery a hmotnosti

Typická prevádzková hmotnosť	kg	67	78,6	67,0	67	75	69,8	81,4
DÍžka	mm	607	607	607	607	607	607	607
Šírka	mm	518	518	518	518	518	518	518
Výška	mm	1063	1063	1063	1063	1063	1063	1063
Množstvo oleja	I	1,0	1,0	1	1	1	1,0	1,0
Druh oleja	Typ	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90

Zistené hodnoty podl'a EN 60335-2-79

Dôvod výnimky podľa nariadenia (EÚ) 2019/1781, príloha I, odsek 2 (12): j)

Technické zmeny vyhradené.

Kazalo
