NÁVOD NA OBSLUHU NIKOLATESLA SWITCH PRF0146210A ELICA

Postupujte presne podľa pokynov uvedených v tejto príručke. Výrobca nenesie žiadnu zodpovednosť za akékol’vek problémy, škody alebo požiare spôsobené zariadením spôsobené nedodržaním pokynov obsiahnutých v tejto príručke. Zariadenie určené výlučne na použitie v domácnosti na varenie potravín a na odsávanie dymov pochádzajúcich z varenia. Nie sú povolené iné použitia (napr. vykurovanie miestnosti). Výrobca nenesie žiadnu zodpovednosť za škody vzniknuté nevhodným použitím alebo nesprávnym nastavením ovládacích prvkov.

Zariadenie môže mat' odlišný vzhľad v porovnaní s obrázkami v tomto návode, no pokyny na použitie, údržbu a inštaláciu zostávajú rovnaké.

① Pozorne si prečítajte túto príručku: obsahuje dôležité informácie o inštalácii, používaní a bezpečnosti.
Na zariadení nevykonávajte žiadne elektrické zmeny.
Pred inštaláciou skontrolujte, či nie je poškodený žiaden komponent. V opačnom prípade sa obrátte na predajcu a nepokračujte v inštalácii.
Overte neporušenost zariadenia skôr ako pristúpite k inštalácii. V opačnom prípade sa obrátte na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú štandardne dodávané a je potrebné ich zakúpit samostatne.

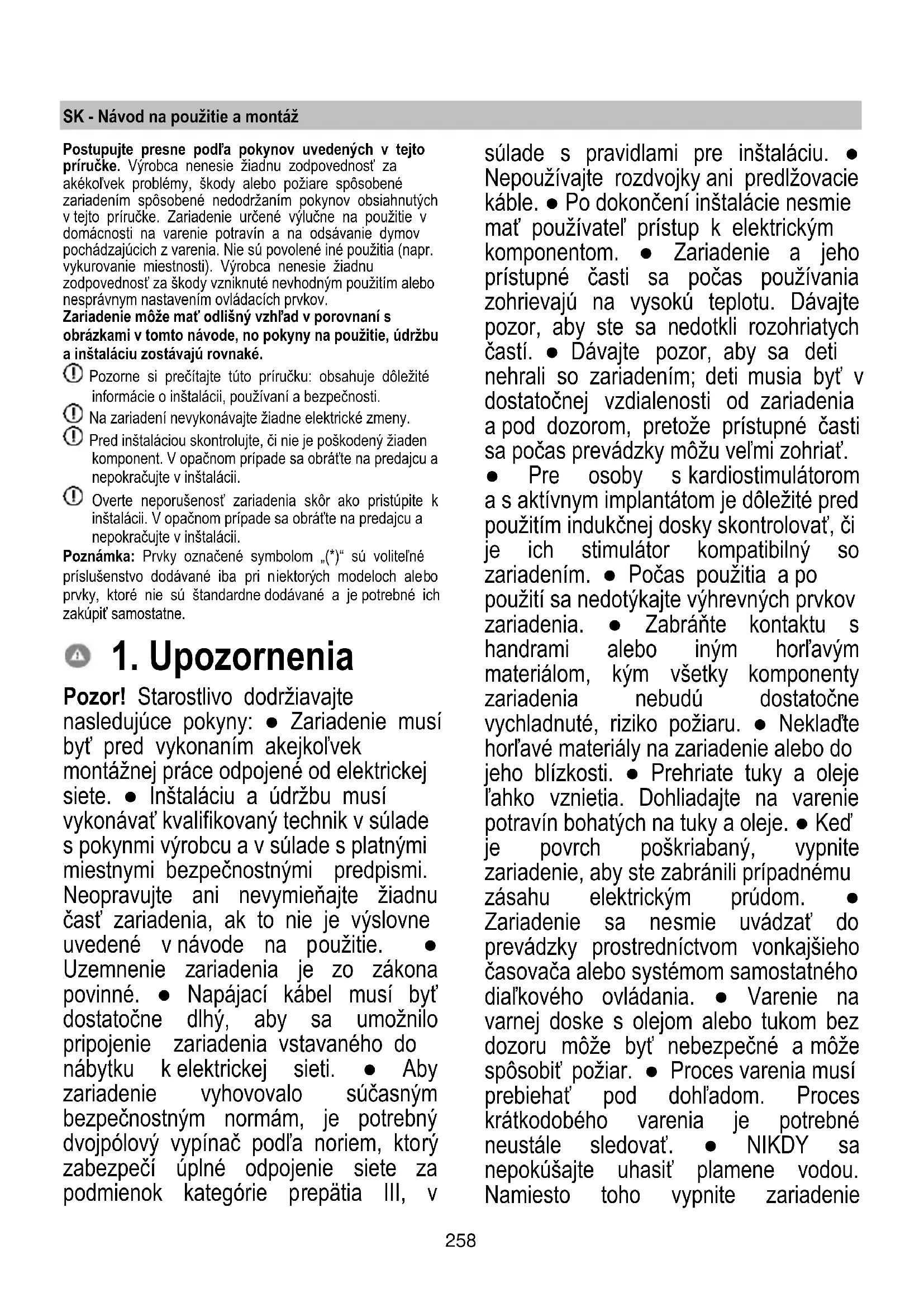

1. Upozornenia

Pozor! Starostlivo dodržiavajte nasledujúce pokyny: ● Zariadenie musí byť pred vykonaním akejkoľvek montážnej práce odpojené od elektrickej siete. ● Inštaláciu a údržbu musí vykonávať kvalifikovaný technik v súlade s pokynmi výrobcu a v súlade s platnými miestnymi bezpečnostnými predpismi. Neopravujte ani nevymieňajte žiadnu časť zariadenia, ak to nie je výslovne uvedené v návode na použitie. ● Uzemnenie zariadenia je zo zákona povinné. ● Napájací kábel musí byť dostatočne dlhý, aby sa umožnilo pripojenie zariadenia vstavaného do nábytku k elektrickej sieti. ● Aby zariadenie vyhovovalo súčasným bezpečnostným normám, je potrebný dvojpólový vypínač podľa noriem, ktorý zabezpečí úplné odpojenie siete za podmienok kategórie prepätia III, v

súlade s pravidlami pre inštaláciu. • Nepoužívajte rozdvojky ani predlžovacie káble. • Po dokončení inštalácie nesmie mat' používatel' prístup k elektrickým komponentom. • Zariadenie a jeho prístupné časti sa počas používania zohrievajú na vysokú teplotu. Dávajte pozor, aby ste sa nedotkli rozohriatych častí. • Dávajte pozor, aby sa deti nehrali so zariadením; deti musia byt' v dostatočnej vzdialenosti od zariadenia a pod dozorom, pretože prístupné časti sa počas prevádzky môžu veľmi zohriat'. • Pre osoby s kardiostimulátorom a s aktivnym implantátom je dôležité pred použitím indukčnej dosky skontrolovať, či je ich stimulátor kompatibilný so zariadením. • Počas použitia a po použití sa nedotýkajte výhrevných prvkov zariadenia. • Zabráňte kontaktu s handrami alebo iným horľavým materiálom, kým všetky komponenty zariadenia nebudú dostatočne vychladnuté, riziko požiaru. • Neklad'te horľavé materiály na zariadenie alebo do jeho blízkosti. • Prehriate tuky a oleje l'ahko vznietia. Dohliadajte na varenie potravín bohatých na tuky a oleje. • Ked' je povrch poškriabaný, vypnite zariadenie, aby ste zabránili prípadnému zásahu elektrickým prúdom. • Zariadenie sa nesmie uvádzat' do prevádzky prostredníctvom vonkajšieho časovača alebo systémom samostatného dial'kového ovládania. • Varenie na varnej doske s olejom alebo tukom bez dozoru môže byt' nebezpečné a môže spôsobit' požiar. • Proces varenia musí prebiehať pod dohl'adom. Proces krátkodobého varenia je potrebné neustále sledovať. • NIKDY sa nepokúšajte uhasit' plamene vodou. Namiesto toho vypnite zariadenie

a zakryte plameň napríklad vekom alebo hasiacou pokrývkou. Nebezpečenstvo požiaru: neukladajte predmety na varnú dosku. • Nepoužívajte parné čističe, existuje riziko úrazu elektrickým prúdom. • Neukladajte magnetické predmety ako nože, vidličky, lyžice na povrch varnej dosky, pretože by sa mohli prehriat'. • Pred pripojením zariadenia k elektrickej sieti: skontrolujte identifikačný štítok (umiestnený na spodnej časti zariadenia), aby ste sa uistili, že napätie a výkon zodpovedajú hodnotám siete a že elektrická zásuvka je vhodná. V prípade pochybností kontaktujte kvalifikovaného elektrikára.

Dôležité: • Po použití vypnite varnú dosku ovládacím zariadením a nespoliehajte sa na detektor prítomnosti hrnca. • Zabráňte rozliatiu tekutín, preto pri uvádzaní tekutín do varu alebo pri ich ohrievaní znížte prívod tepla. • Nenechávajte ohrievacie prvky zapnuté, ked' sú na nich uložené prázdne hrnce alebo panvice, alebo ked' na nich nie sú uložené žiadne nádoby. • Po dokončení varenia vypnite príslušnú varnú zónu. • Na varenie nikdy nepoužívajte hliníkovú fóliu a nikdy na dosku priamo neumiestňujte výrobky balené do hliníka. Došlo by k roztopeniu hliníka a nenapravitel'nému poškodeniu vášho zariadenia. • Nikdy neohrievajte neotvorenú konzervu alebo plechovú nádobu s potravinami: môže vybuchnút! Toto upozornenie platí pre všetky ostatné druhy varných dosiek. • Použitie vysokého výkonu, ako je funkcia Booster, nie je vhodné pre zohrievanie niektorých tekutín, ako napríklad olej na vyprážanie. Nadmerné teplo by mohlo byt' nebezpečné. V týchto prípadoch odporúčame použit' nižší výkon. • Nádoby musia byt' umiestnené priamo na varnej ploche a musia byt' v strede. V žiadnom prípade nevkladajte medzi hrniec a varnú dosku iné predmety. • V prípade vysokých teplôt zariadenie automatický zníži stupeň výkonu varných zón. • Skôr ako vykonáte akýkol'vek úkon čistenia alebo údržby, zariadenie odpojte z elektrickej siete vytiahnutím zástrčky alebo vypnutím hlavného vypínača obydlia. • Pri všetkých úkonoch montáže a údržby používajte pracovné rukavice. • Zariadenie smú používať deti staršie ako 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností alebo potrebných znalostí len vtedy, ked'sú pod dozorom alebo ked'im boli dané pokyny týkajúce sa bezpečného používania zariadenia a tieto osoby pochopili nebezpečenstvá spojené so zariadením. • Deti musia byt' pod dozorom, aby sa so zariadením nehrali. • Čistenie a údržbu nesmú vykonávať deti bez dozoru. • V miestnosti musí byt' zabezpečené dostatočné vetranie, ked'sa zariadenie používa súčasne s d'alšími spal'ovacími zariadeniami na plyn alebo iné palivá. • Zariadenie sa musí často čistiť, zvnútra aj zvonku (ASPOŇ RAZ ZA MESIAC), v každom prípade dodržiavajte pokyny výslovne uvedené v pokynoch na údržbu. • Nedodržanie postupov čistenia zariadenia a výmeny a čistenia filtrov spôsobuje riziká požiarov. • Varenie na spôsob flambovania je prísne zakázané. • Použitie otvoreného ohňa je škodlivé pre filtre a môže vyvolat' požiar, preto sa mu vždy vyhýbajte. • Vyprážanie je nutné vykonávať pod dozorom, aby sa zabránilo zapáleniu prehriateho oleja. • UPOZORNENIE: Ked' je varná doska v prevádzke, prístupné časti zariadenia sa môžu zohriat'. • Pozor! Zariadenie

nepripájajte k elektrickej sieti až do úplného ukončenia inštalácie. • Čo sa týka technických a bezpečnostných opatrení, ktoré je potrebné prijať na odvádzanie dymov, prísne dodržiavajte nariadenia kompetentných miestnych orgánov. • Nasatý vzduch sa nesmie odvádzať do potrubia používaného na odvádzanie dymov vyprodukovaných spaľovacími zariadeniami na plyn alebo iné palivá. • Zariadenie nikdy nepoužívajte bez správne namontovanej mriežky! • Na inštaláciu používajte iba pripevňovacie skrutky vo výbave so zariadením, alebo, ak nie sú vo výbave, kúpte si vhodný typ skrutiek. Používajte skrutky so správnou dĺžkou uvedenou v Návode na inštaláciu. • Ked’ je toto zariadenie a iné zariadenia napájané energiou, ktorá nie je elektrická, v prevádzke súčasne, záporný tlak v miestnosti nesmie presiahnuť 4 Pa (4 × 10-5 bar). • Je dôležité uchovávať tento návod, aby ste doň mohli kedykol’vek nahliadnuť. V prípade predaja, odstúpenia alebo st’ahovania zaistite, aby zostala spoločne s výrobkom.

Toto zariadenie je označené v súlade s Európskou smernicou 2012/19/EÚ - UK SI 2013 No3113, o odpade z elektrických a elektronických zariadení (OEEZ). Uistite sa o správnom spôsobe likvidácie tohto výrobku: prispievate tak k predchádzaniu možným negativnym následkom pre životné

prostredie a pre zdravie. Symbol — na výrobku alebo v dokumentácii, ktorá je k nemu priložená, poukazuje na to, že s týmto výrobkom nesmie byť narábané ako s domovým odpadom, ale musí byť odovzdaný do vhodnej zberne na recykláciu elektrických a elektronických zariadení. Je potrebné ho zlikvidovať v súlade s miestnymi predpismi pre likvidáciu odpadu. Podrobnejšie informácie o spracovaní, opätovnom použití a recyklácii tohto výrobku získate na príslušnom miestnom úrade, od služby zberu domového odpadu alebo v obchode, kde bol tento výrobok zakúpený.

Spotrebič bol navrhnutý, testovaný a vyrobený v súlade s týmito normami:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

- Výkon: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO

3741; EN 50564; IEC 62301. EN 60350-2;

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Odporúčania na správne použitie za účelom zníženia vplyvu na životné prostredie: Ked' začínate varit', zapnite zariadenie na minimálnu rýchlost', a nechajte ho zapnuté aj niekol'ko minút po ukončení varenia. Rýchlost' zvýšte iba v prípade vel'kého množstva dymu a pary pomocou funkcie booster iba v extrémnych prípadoch. Aby sa zachovala dobrá účinnosť systému redukcie pachov, v prípade potreby vymeňte uhlíkový filter/filtre. Aby sa zachovala dobrá účinnosť tukového filtra, v prípade potreby ho vyčistite. Na optimalizáciu účinnosti a minimalizáciu hluku používajte maximálny priemer kanalizačného systému uvedený v tejto príručke.

2. Používanie

Využitie varnej dosky

Systém indukčného varenia je založený na fyzikálnom jave magnetickej indukcie. Základnou charakteristikou tohto systému je priamy prenos energie z generátora do hrnca.

Výhody:

• bezpečnejšia: nižšia teplota na povrchu skla.
• rýchlejšia: kratšie doby potrebné na ohriatie jedál.
• presnejšia: varná doska okamžite reaguje na vaše príkazy
• účinnejšia: 90% absorbovaná energie sa transformuje na teplo. Okrem toho, po odstránení hmca z varnej dosky sa prenos tepla okamžite preruší, aby sa zabránilo zbytočným tepelným stratám.

2.1 Nádoby na varenie

aby sa zabránilo trvalému poškodeniu povrchu dosky, nepoužívajte:

• nádoby s nedokonale rovným dnom;
• kovové nádoby so smaltovaným dnom;
• nádoby s drsným podkladom, aby sa zabránilo poškrabaniu plochy varnej dosky;
• nikdy neklad'te teplé hrnce a panvice na povrch ovládacieho panelu varnej dosky.

Nie všetky hrnce vhodné na indukciu sú účinné z toho dôvodu, že ich dná sú čiastočne zložené z feromagnetického materiálu!! Pri nákupe hrncov alebo panvíc skontrolujte, či:

- dno je výlučne iba z feromagnetického materiálu. V opačnom prípade sa zníži účinnosť prenosu tepla ako aj rovnomernosť tepla pri teplotách povrchu panvice/hrnca, ktoré nie sú vhodné na varenie.

- Dno neobsahuje hliník: riad sa nezohrieva a možno ho nerozpoznávajú ani induktory.

- Nerovné dná alebo dná s drsným povrchom. Odoberajú kontaktnú plochu medzi induktorom a riadom, pričom znižujú jeho účinnosť a kazia zážitok z varenia.

2.1.1 Existujúce nádoby

Môžete skontrolovať, či materiál hrnca je magnetický použitím jednoduchého magnetu. Hrnce nie sú vhodné, ak nie sú magneticky zistitel'né. V takom prípade platia aj pokyny uvedené v predchádzajúcom odseku.

2.1.2 Odporúčané priemery dna hrnca

DÔLEŽITÉ: ak hrnce nemajú správne rozmery, varné zóny sa nezapnú.

Údaje o minimálnom priemere hrnca, ktorý sa má použit' na každej jednotlivej zóne nájdete v ilustrovanej časti tohto návodu.

Aby ste dosiahli najlepšie výsledky, odporúčame:

• používať panvice a hrnce, ktoré majú priemer dna rovnaký ako má varná zóna.
• tam, kde je to možné, nechajte pokrievku na hrncoch počas varenia a najmä v prípade hrncov s výškou presahujúcou 22 cm.
• hrniec umiestnite do stredu varnej zóny označenej na doske.

Pozor: Pre zachovanie varného výkonu a kvality výrobku sa NEODPORÚČA používanie adaptérov na indukciu.

Použitie odsávača

Odsávací systém sa môže použit' v odsávacej verzii s vonkajším odčerpávaním alebo filtračnej verzii s vnútorným obehom.

Odsávacia verzia

Obr. 7

Pary sa odčerpávajú smerom von prostredníctvom série potrubí (kupujú sa samostatne) pripevnených k spojovacej prírube, ktorá je už vo výbave.

Priemer odvádzacej trubky musí byť ekvivalentný priemeru spojovacieho krúžku:

• v prípade obdlžnikového výstupu 222 x 89 mm
• v prípade kruhového výstupu ∅ 150 mm (*)

Viac informácií nájdete na stránke týkajúcej sa príslušenstva odsávacej verzie v obrázkovej časti tejto príručky. Výrobok pripojte k trubkám a vypúšťacím otvorom na stene s priemerom ekvivalentným výstupu vzduchu (spojovacia príruba).

Preto odmietame akúkol'vek zodpovednosť.

① Použite čo možno najkratšie potrubie.
Použite potrubie s čo najmenším počtom ohybov (maximálny uhol ohybu: 90°).
① Vyhnite sa drastickým zmenám prierezu potrubia.

Filtračná verzia

Obr. 10

Nasatý vzduch sa bude filtrovať pomocou vhodných tukových filtrv a zápachových filtrv pred opätovným dopravením do miestnosti. Produkt sa dodáva so všetkým vybavením potrebným pre štandardnú montáž s výstupom vzduchu v prednej časti podstavca nábytku. Viac informácií nájdete na stránke týkajúcej sa príslušenstva odsávacej verzie (v obrázkovej časti tejto príručky).

Navštívte webové stránky www.elica.com a www.shop.elica.com, aby ste si pozreli kompletný rad súprav, aby ste mohli vykonat' rôzne spôsoby montáže filtračnej a odsávacej verzie.

3. Montáž

- Elektrickú aj mechanickú inštaláciu musí vykonat' špecializovaný personál. Minimálna vzdialenost' medzi varnou doskou a stenou musí byt' aspoň 50mm od prednej strany, aspoň 50mm na bokoch a aspoň 550mm od horných skriniek.

POZN.: Navrhované vzdialenosti sú orientačné: pri navrhovaní priestorov je nutné dodržiavať pokyny výrobcu kuchyne.

• Odpojte zariadenie od elektrickej siete.
• Inštaláciu musí vykonať kvalifikovaný profesionál, ktorý pozná platné normy pre montáž a bezpečnost'. - Výrobca odmieta akúkol'vek zodpovednosť za škody spôsobené na osobách, zvieratách alebo veciach následkom nedodržania pokynov uvedených v tejto kapitole. - Napájací kábel musí byť dostatočne dlhý, aby bolo možné odstránenie varnej dosky z pracovnej plochy. - Uistite sa, že napätie uvedené na výrobnom štítku na spodnej strane spotrebiča zodpovedá hodnotám elektrickej siete obydlia, v ktorom bude namontovaný.
  Nepoužívajte predlžovacie káble. • Uzemňovací elektrický kábel musí byt' o 2 cm dlhší ako ostatné káble. • V prípade, že domáci spotrebič nie je vybavený napájacím káblom, použite kábel s prierezom vodiča minimálne 2,5 mm2 pre výkon až do 7200 wattov; pri vyšších výkonoch musí byt' 4 mm2. • Kábel v žiadnom bode nesmie dosiahnuť teplotu o 50 °C vyššiu ako je teplota prostredia. • Spotrebič je určený na trvalé pripojenie k elektrickej sieti.

- Pozor! Pred opätovným pripojením k elektrickej sieti a kontrolou správneho fungovania spotrebiča vždy skontrolujte, či je sietový kábel správne namontovaný.

- Pozor! Prepojovací kábel musí vymenit' autorizovaný technický servis alebo osoba s podobnou kvalifikáciou.

Poznámka: výrobok je vybavený funkciou obmedzenia výkonu Power Limitation, ktorá umožňuje nastavit limit maximálnej hodnoty absorpcie kw. Nastavenie je potrebné vykonať vo fáze pripojenia výrobku k elektrickej sieti alebo pri opätovnom pripojení k elektrickej sieti

(v priebehu nasledujúcich 2 minút). Stanovte rozmery ochrany elektrického zariadenia na základe zvolenej úrovne Obmedzenia výkonu. Postupnosť nastavenia funkcie obmedzenia výkonu Power Limitation nájdete v tejto príručke v oddiele Prevádzka.

3.3 Montáž

Pred začatím inštalácie:

• Po vybalení výrobku skontrolujte, či nebol počas prepravy poškodený a v prípade problémov sa pred inštaláciou obrát'te na predajcu alebo na oddelenie starostlivosti o zákazníkov.
• Skontrolujte, či má zakúpený výrobok rozmery zodpovedajúce zvolenému miestu inštalácie.
• Uistite sa, že v obale sa nenachádza (pre účely prepravy) doplnkový materiál (napríklad sáčky so skrutkami, záruky atd.), ktorý je potrebné vybrat' a uschovat'.
• Okrem toho skontrolujte, či je v blízkosti miesta inštalácie k dispozícii elektrická zásuvka.

Príprava nábytku na vstavanie:

• Výrobok sa nesmie inštalovať nad chladiace zariadenia, umývačky riadu, kachle, pece, práčky a sušičky.
• Vykonajte všetky rezacie práce na nábytku ešte pred vložením varnej dosky a opatrne odstráňte hobliny alebo piliny.
• Pre optimalizáciu filtračného zariadenia sa odporúča urobit' štrbinu v podstavci, kde môžete vložit' mriežku.
  DÔLEŽITÉ: použíte jednozložkové tesniace lepidlo (S), ktoré je odolné voči teplotám až do 250 °C; pred inštaláciou je nutné lepené povrchy dôkladne očistiť a odstránit’ všetky látky, ktoré by mohli zhoršiť pril’navosť lepených povrchov (napr. separačné prostriedky, konzervačné prostriedky, tuky, oleje, prach, zvyšky starého lepidla atd’.); lepidlo je potrebné rovnomerne naniest’ po celom obvode rámu; po zlepení nechajte lepidlo schnúť asi 24 hodín.

Obr. 1B-2B

Pozor! Inštalácia skrutiek a spojovacích prvkov, ktorá nie je v súlade s týmito pokynmi, môže spôsobit' riziká elektrickej povahy.

Poznámka: pre správnu inštaláciu výrobku odporúčame pripevnit potrubia lepidlom s nasledujúcimi vlastnosťami:

• elastický film z jemného PVC, s lepidlom na báze akrylátu
• rešpektuje normu DIN EN 60454
• retardér plameňa
• vynikajúca odolnost' voči starnutiu
• odolný voči teplotným výkyvom
• použitel'ný pri nízkych teplotách

4. Činnost'

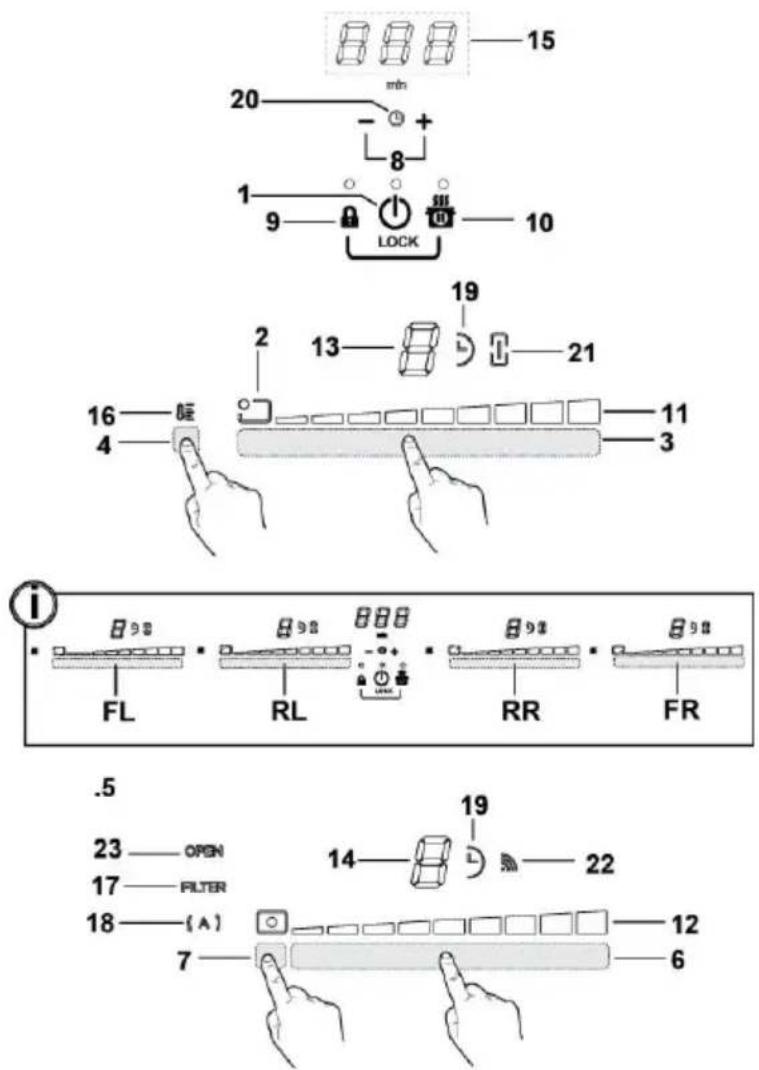

Ovládací panel

15 20 + 8 1 9 LOCK 10 19 2 13 21 16 4 BE 11 3 FL RL RR FR .5 23 —— OPEN 17 —— FILTER 18 —— (A) 7 —— 14 —— 22 12 6

Klávesy

1. ON/OFF varnej dosky/ odsávača pre varnú dosku
2. Indikátor polohy varnej zóny
3. Volič varných zón Zvýšenie/Zníženie Power Level
4. Aktivácia funkcie Temperature Manager
5. Klávesy odsávača
6. Vol'ba odsávača Zvýšenie/Zníženie rýchlosti (výkonu) odsávania
7. Aktivácia automatických funkcií Reset saturácie filtrov
8. Aktivácia Časovača Predlženie/Skrátenie doby Časovača
9. Key Lock
   9+10. Child Lock
10. Pauza / Recall

Displej / LED

1. Zobrazenie Power Level
2. Zobrazenie rýchlosti (výkonu) odsávania
3. Displej varná zóna
4. Displej odsávača
5. Displej Timer (časovača)
6. Indikátor Temperature Manager
7. Indikátor asistencie filtrov
8. Indikátor funkcie automatického odsávania
9. ndikátor Timer aktivny
10. Indikátor Egg Timer aktívny
11. Indikátor Bridge aktivny
12. ndikátor prevádzky so SNAP
13. ndikátor FLAP

POUŽITIE VARNEJ DOSKY

Čo treba vediet' skôr ako začnete:

Všetky funkcie tejto varnej dosky sú navrhnuté tak, aby boli v súlade s najprísnejšími bezpečnostnými normami.

Z tohto dôvodu:

• Niektoré funkcie nie sú aktivované alebo sa automaticky deaktivujú v neprítomnosti hrncov na horákoch, alebo ked' sú zle umiestnené.
• V iných prípadoch aktivované funkcie sú automaticky deaktivované po niekol'kých sekundách, ak zvolená funkcia vyžaduje d'alšie nastavenie, ktoré nie je dané (napr.: „Zapnút' varnú dosku“ bez „Vybrat' varnú zónu“ a „Prevádzková teplota“, alebo „Funkcia Lock“ (uzamknutie) či „Časovač“).

Pozor! V prípade, že (napríklad) dlhšej prevádzke

vypnutie varnej zóny nemusí byť bezprostredné, pretože v priebehu ochladzovacej fázy; na displeji varných zón sa objaví značka „co indikuje, že je v tejto fáze.

Počkajte, kým sa displej vypne skôr ako sa priblížite k varnej zóne.

Displej varnej zóny

na displejoch týkajúcich sa oblasti varenia bude uvedené:

Varná zóna zapnutá	0
Power Level (úroveň výkonu)	1...9 P
Residual Heat Indicator(indikátor zvyškového tepla)	H
Pot Detector (detektor hrncov)	U-
Funkcia Temperature Manager(správa teploty) aktívna	U
Funkcia Child Lock aktívna	L
Funkcia Pauza	II
Funkcia Automatic Heat UP(automatický ohrev)	R

- Safe Activation (bezpečná aktivácia)

Produkt sa zapne iba v prítomnosti hrncov na varných zónach: proces ohrevu sa nespustí alebo sa preruší v prípade neprítomnosti alebo odstránenia hrncov.

● Pot Detector (detektor hrncov)

Výrobok automaticky zistí prítomnosť hrncov na varných zónach.

- Safety Shut Down (bezpečnostné vypnutie)

Z bezpečnostných dôvodov má varenie maximálnu dobu prevádzky, ktorá závisí od nastavenej úrovne výkonu.

- Residual Heat Indicator (indikátor zvyškového tepla)

Pri vypnutí jednej alebo viacerých varných zón je prítomnosť zvyškového tepla signalizovaná príslušným znamením viditelným na displeji zodpovedajúcej zóny pomocou symbolu „H

Prevádzka

Poznámka: Pre aktiváciu ktorejkol'vek funkcie je potrebné najprv aktivovat' požadovanú zónu

Zapnutie

Stlačte (dotknite sa) ON/OFF varnej dosky / odsávača Zapne sa kontrolné svetlo, čím signalizuje, že varná doska/odsávač je pripravený na použitie Stlačte znova pre vypnutie

Poznámka: Táto funkcia má prednost' pred všetkými ostatnými.

- Vol'ba varných zón

Dotknite sa (stlačit' Oblast' per výber (3) zodpovedajúca požadovanej varnej zóne.

9 Power Level

● Power Booster (zosilňovač výkonu)

Výrobok je vybavený prídavnou úrovňou výkonu (nad úrovňou 9), ktorá zostáva aktívna 5 minút, potom sa výkon vráti na predchádzajúcu úroveň.

Dotknite sa a posúvajte prstami pozdlž Oblast' per výber (3) (nad úrovňou 7a aktivovat' Power Booster Úroveň Power Booster sa zobrazí na displeji zóny zvolenej symbolom"

- Bridge Zones

Varné zóny sú vďaka funkcii Bridge schopné pracovať v kombinovanom režime, pričom vytvárajú jedinú zónu s tou istou úrovňou výkonu. Táto funkcia umožňuje homogénne varenie s pekáčmi a hrncami značných rozmerov. Je možné kombinovať prednú varnú zónu “Master” s príslušnou časťou na zadnej strane “Sekundárna” (pre overenie na ktorých zónach je dostupná táto funkcia nahladnite do obrázkovej časti tejto príručky).

Pre aktiváciu funkcie Bridge:

- zvol'te súčasne dve oblasti výberu varných varných zón, ktoré sa majú použit'

• rozsvieti sa indikátor (21) "Sekundámej" varnej zóny "☐"
• Cez Oblast' výberu (3) varnej zóny "Master" bude možné nastavit' prevádzkovú úroveň (Výkon)

- ak chcete deaktivovat' Funkciu Bridge jednoducho zopakujte rovnaký postup ako pri aktivácií

Temperature Manager je kontrolná funkcia, ktorá umožňuje udržiavanie tepla pri konštantnej teplote a pri optimalizovanej úrovni výkonu ideálnej pre udržanie teploty už pripravených jedál.

Funkcia Temperature Manager sa aktivuje pri stlačení aktivačnej oblasti (4)

Na displeji zóny, ktorá pracuje v režime Temperature Manager sa objaví symbol "☐

Key Lock (zablokovanie tlačidiel) umožňuje zablokovat' nastavenia dosky, aby sa zabránilo náhodným poškodeniam, pričom už nastavené funkcie sa ponechajú aktívne.

Aktivácia:

- stlačte

- LED nachádzajúca sa nad tlačidlom, sa rozsvieti a signalizuje uskutočnenú aktiváciu

Child Lock umožňuje zabrániť tomu, aby deti mohli náhodne zapnút varné zóny a odsávaciu zónu zabránením aktivacie ktorejkoľvek funkcie.

Funkcia Child Lock sa môže aktivovat' iba so zapnutým výrobkom, ale s vypnutými varnými zónami (a odsávacou zónou).

Aktivácia:

- odstráňte hrnce, ktoré môžu byť prítomné na varnej doske

- stlačte a podržte súčasne stlačené (9) a (10), akustický signál upozorní, že funkcia je aktívna a je zobrazené "L" na displeji (13) a (14).

Funkcia Timer (časovač) je odpočítavanie, ktoré je možné nastavit', aj súčasne, na každej varnej zóne (a na odsávacej zóne).

Po ukončení nastaveného obdobia sa varné zóny (alebo odsávacia zóna) automaticky vypnú a užívatel bude upozornený príslušným zvukovým signálom.

Aktivácia/Nastavenie funkcie Timer (Časovač) pre varnú dosku

Ak je to žiaduce, opakujte pre ostatné varné zóny.

Poznámka: Každá varná zóna môže mat' nastavený iný časovač (Timer); na displeji (15) sa na 10 sekúnd zobrazí odpočítavanie poslednej zvolenej varnej zóny, po ktorej sa zobrazí odpočítavanie s kratším časom.

Poznámka: na strane displeja varnej zóny, pri používaní časovača sa objaví symbol “”(19)

Pre vypnutie časovača:

- vyberte varnú zónu

- nastavit hodnotu časovača a "☐", prostredníctvom

Poznámka: funkcia zostane aktívna, ak medzičasom nie sú stlačené žiadne d'alšie tlačidlá.

- Egg Timer

Funkcia Egg Timer je odpočítavanie nezávislé od varných zón (a odsávacej zóny). Egg Timer sa aktivuje stlačením

Poznámka: pre nastavenie funkcie Egg Timer postupujte rovnakým spôsobom ako pri funkcií Timer (časovač).

Poznámka: Pri používaní Egg Timer, na sa objaví symbol

Pauza

Pre deaktiváciu funkcie:

Poznámka: táto operácia obnoví podmienky pred pauzou

- stlačte

- do 10 sekúnd posuňte doprava dlhými prstami

Oblast' výberu (3), ktorá sa vt'ahuje na varnú zónu 2 (OBR.19);

Poznámka: pokial' operácia nebude vykonaná do tohto času

funkcia pauza zostane aktívna.

Poznámka: ak po 10 minútach nie je funkcia Pauza deaktivovaná, doska sa vypne automaticky.

- Recall

Funkcia Recall umožňuje obnovit' všetky nastavenia v prípade náhodného vypnutia.

Aktivácia:

• opätovne zapnút' dosku

do 6 sekúnd od vypnutia

do d'alších nasledujúcich 6 sekúnd

Funkcia Automatic Heat UP (automatický ohrev) umožňuje rýchlejšie dosiahnutie nastaveného výkonu. Táto funkcia poskytuje výhodu rýchlejšieho varenia bez rizika spálenia jedál, pretože teplota nepresahuje teplotu nastavenej úrovne. Táto funkcia je k dispozícii pre úrovne výkonu 1 -8.

Aktivácia:

Funkcia Power Limitation umožňuje nastavit fungovanie výrobku s obmedzením maximálnej spotreby.

Poznámka: nastavenie musí prebehnút pri vypnutej doske,

bez stlačenia tlačidla, ked je varná doska pripojená k elektrickej sieti alebo ked je napájanie znovu pripojené, v priebehu nasledujúcich 2 minút.

Pre nastavenie funkcie Power Limitation:

- dlhšie stlačte a podržte tlačidlá , az kým nebudete počut' krátky zvukový signál

- súčasne posúvajte oblasti výberu FL a RL zľava doprava, následne dlhšie podržte v oblasti zodpovedajúcej poslednej

výkonostnej úrovne, až kým nebudete počut' krátky zvukový signál

- na displeji zóny FL sa ukáže nastavenie prúdu**

- pre zmenu nastavenia obmedzenia výkonu prejdite na

oblasti výberu FL

- pre uloženie vykonanej vol'by stlačte tlačidlá 📄, na 1 sekundu;

zaznie zvukový signál na potvrdenie uskutočneného nastavenia a funkcia sa vypne.

Zapnutie

Stlačte (dotknite sa) ON/OFF varnej dosky / odsávača Zapne sa kontrolné svetlo, čím signalizuje, že varná doska/odsávač je pripravený na použitie Stlačte znova pre vypnutie

Poznámka: Táto funkcia má prednost' pred všetkými ostatnými.

● Zapnutie odsávača:

Dotknút' sa (stlačit') Oblast' výberu (6) pre zapnutie odsávača

● Rýchlost' (výkon) odsávania:

Dotknite sa a prstami posúvajte po Lište výberu (6): smerom doprava pre zvýšenie rýchlosti (výkonu) odsávania (0-9); smerom doľava pre zníženie rýchlosti (výkonu) odsávania (9-0)

Výrobok je vybavený 1 prídavnými časovanými rýchlostami (výkonmi) odsávania:

„ P. na 5 minút

potom sa výkon vráti na úroveň 9

Timer

Aktivácia/Nastavenie funkcie Timer (Časovač) pre odsávač

• Vyberte odsávač.
- +
- Stlačit' (8) pre prístup ku funkcie Timer (z akejkol'vek rýchlosti)

• Nastavte dobu trvania časovača (Timer):

Pre vypnutie časovača:

• zvolit' Oblast' výberu (6)
- nastavit' hodnotu časovača a "", prostredníctvom —

Poznámka: funkcia zostane aktívna, ak medzičasom nie sú stlačené žiadne d'alšie tlačidlá.

- Aktivácia indikátora saturácie filtrov

Tieto indikátory sú za bežných okolnosti deaktivované (pre tukový filter aj pre filter s aktivnym uhlím)

Pre ich zapnutie je potrebné postupovať nasleduúcim spôsobom:

LED "FILTER" (17) sa rozsvieti s nízkym jasom na displeji (14) nasávača sa zobrazí písmeno "G" – pre pokračovanie na aktiváciu indikátora saturácie tukových filtrov –

● Deaktivovanie indikátorov nasýtenia filtra

zopakujte vyššie uvedený postup pre aktiváciu

- LED "FILTER" (17) prechádza do nízkeho jasu, po 10 sekúnd sa vypne, čím ukazuje na DEAKTIVÁCIU.

- Indikátor saturácie filtrov

Odsávač pár signalizuje, keď je potrebné vykonať údržbu filtrov:

Tukový filter

LED "F(17)sa zapne;

na displeji (14) sa zobrazí symbol "G" (po dobu 10 sekúnd od zapnutia)

- Reset saturácie filtrov

LED "FILTER" sa vypne, čím sa opätovne spustí odpočítavanie indikátora.

Poznámka: Zopakujte operáciu v prípade súčasnej signalizácie obidvoch filtrov.

● Automatická prevádzka

Výrobok je vybavený snímačom kvality vzduchu, ktorý umožňuje, aby odsávač automaticky nastavil najvhodnejší sací výkon podľa typu varenia.

Pre aktiváciu tejto funkcie:

Pre napojenie digestora so SNAP®, pozriet návod dodaný spolu so SNAP® alebo vyhl'adat' to na stránke www.elica.com.

Poznámka: SNAP® je pomocná sacia jednotka schopná pracovať spoločne s odsávačom pár.

Pre aktiváciu tejto funkcie:

- Indikátor FLAP otvorený

Sacia plocha je vybavená mechanickým otáčaním FLAP. Pre aktiváciu výrobku je potrebné zapnút' digestor a otvorit' flap. Odsávač je vybavený senzorom, ktorý pri aktivácii sania, ak je FLAP úplne zatvorený, automaticky zastaví motor. Nasávanie sa znova začne až po opätovnom otvorení FLAP.

LED "OPEN" (23) sa rozsvieti, a zaznie dlhé pípnutie každých 5 sekúnd displej (12) začne blikat'

- zatvorením FLAP pri zapnutom motore, motor sa zastaví: LED "OPEN" (23) sa rozsvieti, a zaznie dlhé pípnutie každých 5 sekúnd displej (12) začne blikat'

Spotrebič je určený na použitie v spojení so SÚPRAVOU okenného senzora Window (výrobca nedodáva).

Ak je nainštalovaná súprava okenného senzora Window (iba v prípade, že sa používa režim ODSÁVANIA), odsávanie vzduchu sa deaktivuje vždy, keď senzor zistí, že okno v miestnosti, na ktorom je namontovaný, je zatvorené.

- elektrické pripojenie SÚPRAVÝ k spotrebiču musí vykonat' kvalifikovaný a špecializovaný technik. - SÚPRAVA musí mat' samostatnú certifikáciu v súlade s bezpečnostnými normami, ktoré sa vzt'ahujú na komponent a jeho použitie so spotrebičom. Montáz sa

musí vykonat' v súlade s platnými nariadeniami pre domáce spotrebiče.

POZOR:

• káblové vedenie SÚPRAVY na pripojenie k spotrebiču musí byt' súčast'ou obvodu s certifikáciou pre bezpečné veľmi malé napätie (SELV).
• výrobca tohto spotrebiča odmieta akúkol'vek zodpovednosť za prípadné problémy, škody alebo požiar spôsobené poruchami a/alebo problémami súvisiacimi s nesprávnou činnosťou a/alebo chybnou inštaláciou SÚPRAVY.

4.1 Tabul'ky výkonu

Stupeň výkonu		Typ varenia	Použitie stupňa(indikácia pridruží skúsenost' a návyky varenia)
Max výkon	Boost	Rýchlo zohriat'	Ideálny pre zvýšenie teploty potravín v krátkej dobe až do rýchleho varu v prípade vody alebo rýchlo ohriat' tekutiny z varenia
	8-9	Vyprážat' - vriet'	Ideálny pre zapraženie, začínať varenie, vyprážat' mrazené výrobky, vriet' rýchlo
Vysoký výkon	7-8	Opiect' – osmažit' - vriet' - grilovat'	Ideálny pre smaženie, udržat' nažive vrenie, varenie a grilovanie (pre krátku dobu, 5 až 10 minút)
	6-7	Opiect' - varit' – dusit' – osmažit' - grilovat'	Ideálny pre smaženie, udržat' mierne vrenie, varenie a grilovanie (pre priemernú dobu, 10-20 minút), predhriatie príslušenstva
Stredný výkon	4-5	Varit' – dusit' – osmažit' - grilovat'	Ideálny pre dusenie, udržiavať jemné varenie, varenie (pre dlhú dobu). Zamiešanie cestovín
	3-4	Varit' – povrievať – zahustit' - miešat'	Ideálny pre pomalé varenie (ryža, omáčky, pečienky, ryby) v prítomnosti doprovodných kvapalín (napr. voda, víno, vývar, mlieko), miešanie cestovín
	2-3	Varit' – povrievať – zahustit' - miešat'	Ideálny pre pomalé varenie (objem menej ako jeden liter: ryža, omáčky, pečienka, ryby), v prítomnosti doprovodných kvapalín (napr. voda, víno, vývar, mlieko)
Nízky výkon	1-2	Roztopit' – rozmrazit' – udržat' teplé - miešat'	Ideálny pre zmäkčovanie masla, l'ahko roztavit' čokoládu, rozmrazovanie malých výrobkov
	1	Roztopit' – rozmrazit' – udržat' teplé - miešat'	Ideálny pre udržanie v teple malé porcie čerstvo uvarených jedál alebo udržanie teploty jedál a miešanie rizota
OFF	Výkon nula	Oporná plocha	Varná doska v polohe stand-by alebo vypnutá (možná prítomnost' zvyškového tepla z konca varenia, signalizované s H-L-O)

4.2 Tabul'ka varenia

Kategória potravín	Jedlá a druh varenia	Stupeň výkonu a priebeh varenia
		Prvá fáza	Výkon	Druhá fáza	Výkon
Cestoviny, ryža	Čerstvé cestoviny	Ohrev vody	Booster-9	Varenie cestovín a udržiavanie varu	7-8
	Čerstvé cestoviny	Ohrev vody	Booster-9	Varenie cestovín a udržiavanie varu	7-8
	Varená ryža	Ohrev vody	Booster-9	Varenie cestovín a udržiavanie varu	5-6
	Rizoto	Osmaženie a praženie	7-8	Varenie	4-5
Zelenina, strukoviny	Varené	Ohrev vody	Booster-9	Uvarenie	6-7
	Vyprážané	Ohrev oleja	9	Vyprážanie	8-9
	Restované	Ohrev príslušenstva	7-8	Varenie	6-7
	Dusené	Ohrev príslušenstva	7-8	Varenie	3-4
	Osmažené	Ohrev príslušenstva	7-8	Osmaženie do zlata	7-8
Másá	Pečené	Opečenie mäsa do zlata s olejom (ak s maslom výkon 6)	7-8	Varenie	3-4
	Grilované	Predhrievanie hrnca	7-8	Grilovanie na oboch stranách	7-8
	Opečené	Opečenie s olejom (ak s maslom výkon 6)	7-8	Varenie	4-5
	Na šťave/dusené	Opečenie s olejom (ak s maslom výkon 6)	7-8	Varenie	3-4
Ryba	Grilovaná	Predhrievanie hrnca	7-8	Varenie	7-8
	Na šťave/dusená	Opečenie s olejom (ak s maslom výkon 6)	7-8	Varenie	3-4
	Vyprážaná	Ohrev oleja alebo tuku	8-9	Vyprážanie	7-8
Vajcia	Praženice	Ohrievanie panvice s maslom alebo tukom	6	Varenie	6-7
	Omelety	Ohrievanie panvice s maslom alebo tukom	6	Varenie	5-6
	Na mäkko/na tvrdo	Ohrev vody	Booster-9	Varenie	5-6
	Lievance	Ohrievanie panvice s maslom	6	Varenie	6-7
Omáčky	Paradajková	Opečenie s olejom (ak s maslom výkon 6)	6-7	Varenie	3-4
	Ragú	Opečenie s olejom (ak s maslom výkon 6)	6-7	Varenie	3-4
	Bešamel	Príprava základu (roztopit' maslo a múku)	5-6	Privedenie do mierneho varu	3-4
Dezerty, krémy	Crema pasticcera	Privedenie mlieka k varu	4-5	Udržat' mierne vrenie	4-5
	Pudingy	Privedenie mlieka k varu	4-5	Udržat' mierne vrenie	2-3
	Ryžový nákyp	Ohrev mlieka	5-6	Udržat' mierne vrenie	2-3

5. Údržba

Údržba varnej dosky

Pozor! Pred každým čistením alebo údržbou sa uistite, že varné zóny sú vypnuté a indikátor tepla zmizol.

5.1 Čistenie

Nepoužívajte dráždivé chemické čistiace prostriedky, ako sú spreje pre rúry alebo odstraňovače škvín.

Po každom použití nechajte varnú dosku vychladnút a vyčistite ju odstránením zaschnutých zvyškov a škvín od zvyškov potravín.

Cukor alebo potraviny s vysokým obsahom cukru poškodzujú varnú dosku a musia sa okamžite odstrániť.

Sol', cukor a piesok by mohli poškrabat' povrch skla.

Používajte jemnú handričku, papierové uteráky alebo špecifické výrobky pre čistenie varnej dosky (postupujte podľa pokynov výrobcu).

NEPOUŽÍVAJTE PARNÉ ČISTIČE!!!

Dôležité:

V prípade náhodných andmerných únikov kvapalín z hrncov je možné zasiahnuť prostredníctvom vypúšťacieho ventilu nachádzajúceho sa na spodnej časti výrobku tak, aby sa mohol odstránit' prípadný zvyšok a aby sa mohlo vykonať čistenie s maximálnou hygienickou bezpečnosťou.

Obr. 18

Pre komplexnejšie a hlbšie čistenie sa môže úplne odobrat' spodná vaňa.

Obr. 19

Čistenie kovovej mriežky:

Mriežku musíte umývať ručne horúcou vodou a neutrálnym čistiacim prostriedkom a starostlivo osušit', aby ste zabránili oxidáciám.

Údržba odsávača:

Čistenie

Na čistenie používajte VÝLUČNE IBA navlhčenú handru s neutrálnymi tekutými čistiacimi prostriedkami. NA ČISTENIE NEPOUŽÍVAJTE NÁRADIE ANI NÁSTROJE!

Vyhnite sa použitiu produktov s obsahom abrazív. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Spracováva tukové častice pochádzajúce z varenia.

Musí sa vyčistiť raz za mesiac (alebo ked systém indikácie saturácie filtrov signalizuje túto nutnosť), neagresivnymi čistiacimi prostriedkami ručne alebo v umývačke riadu pri nízkych teplotách a krátkom cykle.

Pri umývaní v umývačke riadu sa protitukový filter môže odfarbit, ale jeho filtračné vlastnosti sa absolutne nezmenia.

Obr. 15

Filter S Aktivnym Uhlím - Keramický (iba pre filtračnú verziu)

Spracováva nepríjemné zápachy pochádzajúce z varenia.

Výrobok je vybavený sadou zápachových filtrov. Nasýtenie zápachových filtrov sa overí po viac-menej predlženom používaní podľa typu varenia a pravidelnosti čistenia tukových filtrov. Zápachové filtre sa môžu tepelne regenerovať každé 2-3 mesiace v rúre predhriatej na 200 °C na 45 minút. Správna regenerácia zaistí konštantnú filtračnú účinnosť na 5 rokov.

Pozor! Filtre neukladajte na dno rúry, ale položte ich na plech a tento uložte do strednej výšky.

Obr. 17 - 17a - 17b - 17c

5.2 Vyhľadávanie závad

KÓD INFORMÁCIE	OPIS	MOŽNÉ PRÍČINY	RIEŠENIE
E2	Zóna príkazov sa vypne z dôvodu príliš vysokej teploty	Vnútorná teplota elektronických častí je príliš vysoká	Pred d’alším použitím počkajte, kým varná doska vychladne
ERR03 + zvukový signál [corw]	Zaznamená sa stála (trvalá) aktivácia tlačidla.Rozhranie sa vypne po 10 sekundách.	Voda, hrnce alebo kuchynské potreby, nad užívatel’ským rozhraním.	Vyčistite povrch, z dosky odstráňte predmety.
Pre všetky signalizácie chyby ( E ... U ... )	Zavolajte asistenčnú technickú službu a oznámte kód chyby

5.3 Asistenčná služba

1. Skontrolujte, či nemôžete vyriešit' problém sami na základe bodov opísaných v „Vyhl'adávanie porúch“.
2. Vypnite a zapnite zariadenie, aby ste zistili, či sa problém vyriešil.

Ak po vyššie uvedených kontrolách porucha pretrváva, obrát'te sa na najbližšiu Asistenčnú službu.
