KULLANIM KILAVUZU NIKOLATESLA SWITCH PRF0146210A ELICA

TR Montaj ve kullanım talimatları

AR-Oprac-trukib والاستعمال

Bu el kitabında belirtilen talimatlara sıkı sıkıya uygun hareket edin. Üretici, bu el kitabında yer alan talimatlara uygun hareket edilmemesinden kaynaklanan olası arızalara, meydana gelen hasar veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Bu cihaz yalnızca yemek pişirmek ve bu pişirme işleminden çıkan dumanları çekmek amacıyla evlerde kullanılmak üzere tasarlanmıştır. Başka şekilde (örneğin ortam ısıtması amacıyla) kullanılmasına izin verilmez. Üretici, uygun olmayan kullanıma veya komutların yanlış ayarlanmasına ilişkin hiçbir sorumluluk kabul etmez. Ürünün görünümü bu kitapçıkta yer alan görsellerde betimlenenden farklı olabilmekle birlikte, kullanma, bakım ve kurulum talimatları aynı kalır.

Talimatları dikkatle okuyun: Bunlar kurulum, kullanım ve güvenlikle ilgili önemli bilgilerdir.
Cihaz üzerinde elektrikle ilgili değişiklikler yapmayın.
Cihazın kurulumuna geçmeden önce hiçbir bileşende hasar olmadığını emin olun. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.
Kurulum işlemine devam etmeden önce cihazın sağlam olduğunu kontrol edin. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyin.

Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı model veya elemanlarla birlikte temin edilir.

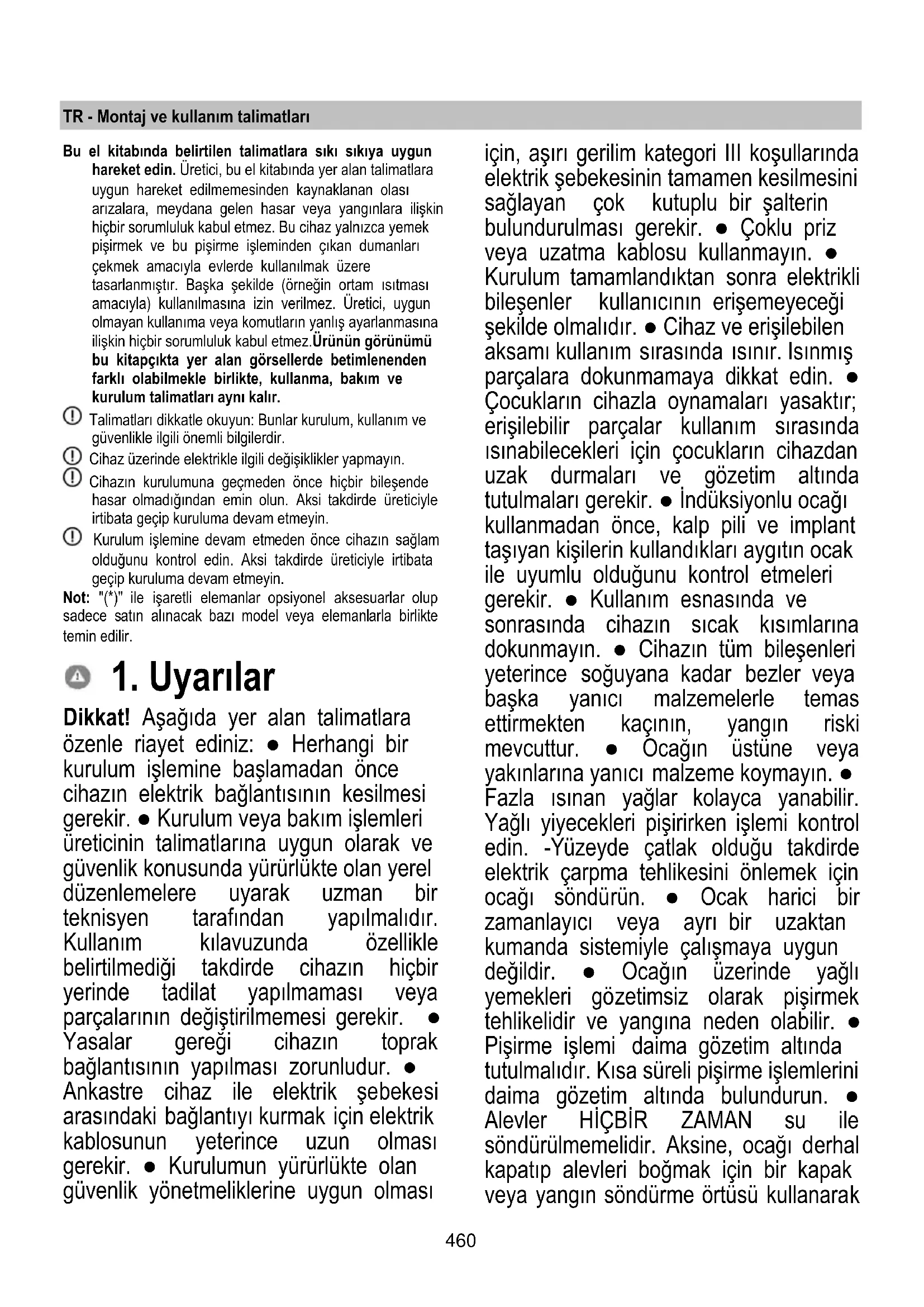

1. Uyarılar

Dikkat! Aşağıda yer alan talimatlara özenle riayet ediniz: ● Herhangi bir kurulum işlemine başlamadan önce cihazın elektrik bağlantısının kesilmesi gerekir. ● Kurulum veya bakım işlemleri üreticinin talimatlarına uygun olarak ve güvenlik konusunda yürürlükte olan yerel düzenlemelere uyarak uzman bir teknisyen tarafından yapılmalıdır. Kullanım kılavuzunda özellikle belirtilmediği takdirde cihazın hiçbir yerinde tadilat yapılmaması veya parçalarının değiştirilmemesi gerekir. ● Yasalar gereği cihazın toprak bağlantısının yapılması zorunludur. ● Ankastre cihaz ile elektrik şebekesi arasındaki bağlantıyı kurmak için elektrik kablosunun yeterince uzun olması gerekir. ● Kurulumun yürürlükte olan güvenlik yönetmeliklerine uygun olması

için, aşırı gerilim kategori III koşullarında elektrik şebekesinin tamamen kesilmesini sağlayan çok kutuplu bir şalterin bulundurulması gerekir. • Çoklu priz veya uzatma kablosu kullanmayın. • Kurulum tamamlandıktan sonra elektrikli bileşenler kullanıcıının erişemeyeceği şekilde olmalıdır. • Cihaz ve erişilebilen aksamı kullanım sırasında ısınır. Isınmış parçalara dokunmamaya dikkat edin. • Çocukların cihazla oynamaları yasaktır; erişilebilir parçalar kullanım sırasında ısınabileceği için çocukların cihazdan uzak durmaları ve gözetim altında tutulmaları gerekir. • İndüksiyonlu ocağı kullanmadan önce, kalp pili ve implant taşıyan kişilerin kullandıkları aygıtin ocak ile uyumlu olduğunu kontrol etmeleri gerekir. • Kullanım esnasında ve sonrasında cihazın sıcak kısımlarına dokunmayın. • Cihazın tüm bileşenleri yeterince soğuyana kadar bezler veya başka yanıcı malzemelerle temas ettirmekten kaçının, yangın riski mevcuttur. • Ocağın üstüne veya yakınlarına yanıcı malzeme koymayın. • Fazla ısınan yağlar kolayca yanabilir. Yağlı yiyecekleri pişirirken işlemi kontrol edin. -Yüzeyde çatlak olduğu takdirde elektrik çarpma tehlikesini önlemek için ocağı söndürün. • Ocak harici bir zamanlayıcı veya ayrı bir uzaktan kumanda sistemiyle çalışmaya uygun değildir. • Ocağın üzerinde yağlı yemekleri gözetimsiz olarak pişirmek tehlikelidir ve yangına neden olabilir. • Pişirme işlemi daima gözetim altında tutulmalıdır. Kısa süreli pişirme işlemlerini daima gözetim altında bulundurun. • Alevler HİÇBİR ZAMAN su ile söndürülmemelidir. Aksine, ocağı derhal kapatıp alevleri boğmak için bir kapak veya yangın söndürme örtüsü kullanarak

söndürün. Yangın tehlikesi: Pişirme yüzeylerinin üzerine eşya koymayın. ● Buharlı temizleyici kullanmayın, elektrik çarpması riski mevcuttur. ● Fazla ısınma tehlikesi oluşabileceğinden, ocağın üzerine bıçak, çatal, kaşık ve kapak gibi metal malzeme koymayın. ● Cihazı elektrik şebekesine bağlamadan önce: Gerilim ve güç değerlerinin şebekenin değerlerine karşılık geldiğinden ve bağlantı prizinin uygun olduğundan emin olmak için bilgi plakasını kontrol edin (cihazın alt kısmında bulunur). Şüpheye düşerseniz, ehil bir elektrik teknisyeniyle bağlantı kurun.

Önemli: • Kullanımdan sonra, ocağı kumandasıyla kapatın, tencere algılayıcısına güvenmeyin. • Sıvıların taşmasını önlemek için haşlama veya ısıtma yaparken ısı beslemesini düşürün.

- Ocağın ısıtma elemanlarının üzerinde boş tencere veya tava bırakmayın. - Pişirme işlemi sona erer ermez ilgili pişirme bölgesini kapatın. - Pişirme sırasında kesinlikle alüminyum folyo kullanmayın ve alüminyum ambalajlı ürünleri doğrudan yerleştirmeyin. Alüminyum eriyip ocakta geri dönüşü olanaksız zararlara yol açabilir.

Oncesinde açmadan yiyecek içeren metal kutu veya tenekeleri kesinlikle ısıtmayın: patlama meydana gelebilir! Bu uyarı tüm diğer ocak tipleri için geçerlidir.

- Takviye özelliği gibi yüksek güçlü bir fonksiyonu kullanmak kızartma yağı gibi bazı sıvıları ısıtmak için uygun değildir. Yüksek ısı tehlikeli olabilir. Bu durumlarda daha düşük bir ısıtma gücü kullanılması tavsiye edilir. - Kaplar doğrudan ocağın üzerine ve ısıtma bölümlerinin ortasına yerleştirilmelidir. Tencere ve ocak arasında kesinlikle başka nesne olmamalıdır. - Yüksek sıcaklık söz konusu olduğunda cihaz otomatik olarak pişirme bölgelerinin güç seviyesini düşürür. Herhangi bir temizlik veya bakım işlemi yapmadan önce elektrik fişini prizden çekerek veya evinizdeki ana şalteri kapatarak cihazın elektrik şebekesiyle olan bağlantısını kesin. Tüm kurulum ve bakım işlemlerinde iş eldiveni kullanın. Bu cihaz 8 yaşından büyük çocuklar ile fiziksel, duyusal veya zihinsel kapasitesi düşük veya deneyimden ve gerekli bilgiden yoksun kişilerce yalnızca gözetim altındayken veya cihazın güvenli kullanımına ilişkin talimatlar verildikten ve bu durumla ilgili tehlikeleri anlamaları sağlandıktan sonra kullanılabilir. Cihazla oynamadıklarından emin olmak için çocuklar kontrol altında tutulmalıdır. Temizlik ve bakım işlemleri çocukların tarafından gözetimsiz olarak yapılmamalıdır. Bu cihaz gaz veya başka yakıtları yakan diğer cihazlarla aynı anda kullanılacağı zaman söz konusu yerde yeterli havalandırma bulunmalıdır. Cihazın dışı ve içi sık sık (EN AZINDAN AYDA BİR) temizlenmelidir; her koşulda bakım talimatlarında açıkça belirtilenlere uygun hareket edin. Cihazla ilgili temizlik kuralları ile filtreleri değiştirme ve temizleme kurallarına uygun hareket edilmemesi yangın risklerinin doğmasına neden olur. Flambe usulü yemek pişirmek kesinlikle yasaktır. Açık alev kullanmak filtreler açısından zararlıdır ve yangınlara neden olabilir, bu nedenle her durumda kaçınılmalıdır. Aşırı ısınan yağın alev almasını önlemek için kızartmalar kontrol altında yapılmalıdır. DİKKAT: Cihaz çalışırken davlumbazın erişilebilen kısımları ısınabilir. Dikkat! Kurulum tamamen bitmeden cihazın elektrik şebekesiyle olan bağlantısını yapmayın. Dumanları tahliye etmek

için alınacak teknik tedbirler ve güvenlik tedbirleri açısından yerel yetkili mercilerin düzenlemelerinde şart koşulanlara titizlikle uyulması gerekir. ● Çekilen hava, gaz veya başka yakıtlarla çalışan cihazlardan çıkan dumanların tahliyesi amacıyla kullanılan bir kanala sevk edilmemelidir. ● Cihazı ızgarasını doğru şekilde monte etmeden kesinlikle kullanmayın! ● Kurulum için yalnızca cihazla birlikte gelen tespit vidalarını kullanın veya ürünle birlikte gelmediyse, uygun tip vida satın alın. Kurulum Kılavuzunda belirtilen doğru uzunluktaki vidaları kullanın. ● Bu cihaz ile elektrik dışında bir enerjiyle beslenen diğer cihazlar aynı anda çalıştırılacağı zaman odadaki negatif basınç 4 Pa (4 × 10-5 bar) değerini aşmamalıdır. ● Bu kullanım kılavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi ya da taşınması halinde bu kullanım kılavuzunun da ürün ile birlikte verildiğinden emin olun.

Bu cihaz, 2012/19/EC - UK SI 2013 No3113, sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Kullanıcı bu ürünün uygun bir şekilde bertaraf edilmesini sağlayarak, çevre ve insan sağlığı açısından ortaya çıkabilecek olası olumsuz etkileri önlemeye katkıda bulunur. Ürün ya da ürün ile beraber verilen belgeler

üzerinde bulunan ■ işareti, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların bertaraf edildiği dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir. Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satın alındığı mağazaya danışın. Cihaz aşağıdaki standartlara uygun şekilde tasarlanmış, test ve imal edilmiştir:

• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Çevre üzerindeki

etkileri azaltmak amacıyla doğru kullanıma ilişkin tavsiyeler: Pişirmeye başladığı nızda cihazı en düşük seviyede açın, pişirme işlemi sona erdikten sonra birkaç dakika daha açık bırakın. Hızını yalnızca duman ve buhar miktarı çok fazla olursa arttırın, takviye özelliğini yalnızca olağanüstü durumlarda kullanın. Koku azaltma sisteminin verimini korumak için karbon filtreyi/filtreleri gerektiğinide değiştirin. Yağ filtresini verimli halde tutun, gerektiğinide temizleyin. Verimi optimize etmek ve gürültüleri azaltmak için bu kılavuzda belirtilen kanal yönlendirme sistemini azami çapta kullanın.

2. Kullanım

Ocağın kullanımı

İndüksiyonlu pişirme sistemi manyetik indüksiyon fizik fenomenine dayanır. Bu tür bir sistemin temel özelliği enerjinin jeneratörden tencereye doğrudan aktarılmasıdır.

Avantajlar:

Elektrikli ocaklar ile karşılaştırıldığında, indüksiyonlu ocağınız:

• Daha güvenli: Cam yüzeyde minör sıcaklık.
• Daha hızlı: Daha kısa yemek ısıtma süreleri.
• Daha kesin: Ocak komutlarına hemen yanıt verir
• Daha etkili: Tüketilen enerjinin %90'ı ısıya dönüştürülür. Ayrıca, tencereyi ocaktan kaldırdıktan sonra, ısı aktarımı hemen kesilir ve böylece, gereksiz ısı yayılımı olmaz.

2.1 Pişirme kapları

Sadece

simgeli tencere kullanın.

Önemli:

Ocak yüzeyinde kalıcı hasar olmaması için aşağıda yer alan tipte kapları kullanmayın:

• Tabanı tamamen yassı olmayan kaplar.
• Emaye tabanlı metal kaplar.
• Yüzeyin çizilmesini önlemek için tabanı pürüzlü kaplar.
• Ocağın kontrol panelinin yüzeyine sıcak tencere veya tava koymayın.

Tabanları kısmen ferromanyetik malzemeden yapıldığından, indüksiyona uygun olan tencerelerin tamamı verimli şekilde çalışmaz!! Tencere ve tavaları satın alırken aşağıdaki kontrol ediniz:

- Tabanı tamamen ferromanyetik malzemeden olmalıdır. Aksi halde ısı aktarımının verimi düşer ve ısı eşit şekilde aktarılmaz, dolayısıyla tavanın/tencerenin yüzeyinin sıcaklığı pişirmeye uygun olmaz.

- Tabanı alüminyum içermez: Tencere veya tava ısınmaz ve indüktörler tarafından algılanmayabilir.

- Tabanı düz değil veya yüzeyi pürüzlü. İndüktör ile tencere veya tava arasındaki temas yüzeyi azalır, bu nedenle de verim düşer ve pişirme deneyimi kötü bir hal alır.

Önemli: Sıcak tencere ve tavaları ocağın kontrol panelinin üzerine koymayın.

2.1.1 Kullanılan kaplar

Bir miknatis kullanarak tencere malzemesinin manyetik olup olmadığını kontrol edebilirsiniz. Manyetik değilse, tencereler pişirme işlemi için uygun değildir. Bu durumda yukarıdaki paragrafta verilen talimatlar da geçerlidir.

2.1.2 Önerilen tencere dibi çapları

ÖNEMLİ: Tencereler doğru boyutta değilse, pişirme bölümleri çalışmaz.

Her bölümde kullanılacak en küçük tencere çapını görmek için bu kılavuzun görsellerin olduğu kısmına başvurun.

En iyi sonuçları elde edebilmek için aşağıdaki kilerin uygulanması tavsiye edilir:

- Taban çapı pişirme bölümüyle aynı olan kap ve tencereleri kullanın.

- Mümkünse, pişirme sırasında, özellikle de yüksekliği 22 cm'den uzun olan tencerelerde kapakları kapalı tutun.

- Tencereleri ocağın üzerindeki pişirme bölümlerinin ortasına yerleştirin.

Dikkat: Ürünün kalitesini ve pişirme performansını korumak için indüksiyon adaptörleri kullanılması tavsiye EDİLMEZ.

Aspiratörün kullanımı

Aspirasyon sistemi iç devir daimli filtreleyici veya dış tahliyeli aspirasyon versiyonunda kullanılabilir.

Aspire eden versiyon

Şekil 7

Buharlar aletle birlikte verilen rakor flanşına sabitlenmiş bir seri boru (ayrı olarak satın alınacaktır) aracılığıyla dışarı doğru tahliye edilmektedir.

Tahliye borusu çapı bağlantı halkasının çapına eşit olmalıdır:

- Dörtgen çıkış için, 222 x 89 mm

- Yuvarlak çıkış için, ∅ 150 mm (*)

Daha fazla bilgi için, bu kılavuzun görselli kısmında gösterilen aspire edici versiyonun aksesuarlarına ilişkin sayfaya bakınız.

Ürünü duvarı hava çıkışıyla aynı çapa sahip (rakor flanşı) tahliye borularına ve deliklerine bağlayınız. Daha düşük çapta duvarlı tahliye borularının ve deliklerinin kullanımı, aspirasyon verimlerinde bir azalmaya ve önemli bir gürültü artışına neden olacaktır.

Bu durumda hiçbir sorumluluk kabul edilmemektedir.

Mümkün olan en kısa kanalı kullanın.

Asgari sayıda kavisli bir kanal kullanınız (maksimum kavis açısı: 90°).

① Kanal kesidinde önemli değişikliklerden kaçınız.

Filtreleyici versiyon

Şekil 10

Aspire edilen hava, odaya geri verilmeden önce özel yağ ve koku filtrelerinden filtre edilecektir.

Ürün, ön kısımda mobilya tabanın bulunan hava çıkışıyla standart bir kurulum için tüm gerekli unsurları içerecek şekilde teslim edilir. Daha fazla bilgi için, bu kılavuzun görselli kısmında gösterilen filtreleyici versiyonun aksesuarlarına ilişkin sayfaya bakınız.

Gerek filtreleyici gerekse aspire edici versiyonda farklı kurulumları gerçekleştirebilmek amacıyla mevcut kitleri içeren ürün serisini görmek için, www.elica.com ve www.shop.elica.com adreslerini ziyaret ediniz.

3. Kurulum

- Hem elektrik hem mekanik kurulum uzman personel tarafından yapılmalıdır. Ocak ile duvar arasındaki mesafe ön tarafta en az 50mm, yan tarafta en az 50mm ve üst askılara olan mesafe ise en az 550mm olmalıdır.

Önemli Not = Önerilen mesafeler yalnızca gösterge niteliğindedir: Boşlukların tasarımında mutfak üreticisinin verdiği talimatlar izlenmelidir.

3.1 Elektrik bağlantısı

Şekil 3

- Cihazın ana şebeke ile olan elektrik bağlantısını kesin. - Montaj işlemleri, kurulum ve güvenlik alanlarında uzman teknisyen tarafından yapılmalıdır. - Üretici, bu bölümde yer alan talimatlara uyulmadığı takdirde kişiler, hayvanlar veya eşyalara gelebilecek hasardan sorumlu değildir. - Ocağın tezgâhtan çıkarmak için elektrik kablosunun yeterli uzunlukta olması gerekir. - Cihazın

altında bulunan seri numara plakasının üzerinde belirtilen gerilim gücünün kurulacağı konuttaki güçle aynı olduğunu kontrol edin. • Uzatma kullanmayın. • Zemindeki elektrik kablosu diğer kablolardan 2 cm daha uzun olmalıdır. • Elektrikli ev aletinde bağlantı kablosu bulunmayan durumlarda, 7200 Watt gücüne ulaşabilen en az 2,5 mm2 kesitli kablo kullanın. Daha yüksek güç değerleri için kablo kesiti 4 mm2 olmalıdır). • Kablonun hiçbir kısmı ortam derecesinden 50°C den fazla olmamalıdır. • Cihaz elektrik şebekesine kalıcı olarak bağlanmak için tasarlanmıştır.

- Dikkat! Elektrik şebekesiyle bağlantıyı kurmadan ve doğru şekilde çalışıp çalışmadığını kontrol etmeden önce kablonun doğru şekilde döşendiğinden emin olun. - Dikkat! Ara bağlantı kablosunu değiştirme işlemi yetkili teknik servis veya benzer nitelikleri taşıyan kişilerce yapılmalıdır. Not: Bu ürün, çekilen azami KW eşik değerinin ayarlanmasına olanak tanıyan bir Güç Sınırlama fonksiyonuyla donatılmıştır Ayarlama işlemi ürün elektrik şebekesine bağlanırken veya yeniden bağlantı yapılırken (izleyen 2 dakika içinde) gerçekleştirilir. Elektrik tesisatının boyutunu seçilen Power Limitation (Güç Sınırlaması) seviyesine göre belirleyin. Güç Sınırlama özelliğinin ayar işlemleri için bu kılavuzda Çalıştırma bölümüne başvurun.

3.3 Montaj

Montaja başlamadan önce:

- Ürünü ambalajından çıkardıktan sonra taşıma esnasında hasar görüp görmediğini kontrol edin. Herhangi bir sorunla karşılaştığınız takdirde, montaja devam etmeden önce satıcı firma veya Müşteri Destek Hizmetiyle irtibata geçin.

• Satın alınan ürün boyutlarının yerleştirilecek alanı nkiyle uyumlu olup olmadığını kontrol edin.
• Ürün ambalajının içinde (vida paketi, garanti belgesi gibi) ekstra malzemenin (nakliye nedeniyle) bulunup bulunmadığını kontrol edin. Bulduğunuz malzemeleri çıkartıp muhafaza edin.
• Montaj alanının yakınlarında elektrik prizi bulunduğundan emin olun

Ankastre uygulaması için mobilyanın hazırlanması:

• Ürünün kurulumu soğutma cihazları, bulaşık makinesi, soba, fırın, çamaşır makinesi ve kurutma makinesi gibi cihazların üzerine yapılamaz.
• Ocağı yerleştirmeden önce mobilyanın tüm kesim işlemlerini yapıp, çıkan tüm talaş ve diğer kalıntıları iyice temizleyin.
• Filtreleme sisteminin kurulumunu en uygun hale getirmek için ticari olarak satılan bir ızgaranın yerleştirilebileceği şekilde ayaklıkta bir açıklık hazırlanması tavsiye edilir

ÖNEMLİ: 250°C sıcaklığa kadar dayanıklı tek bileşenli sızdırmaz yapıştırıcı (S) kullanın; kurulumu yapmadan önce yapıştırılacak yüzey iyice temizlenmeli, yapışmasını tehlikeye atabilecek her türlü madde (örneğin, çözücüler, koruyucular, yağlar, tozlar, eski yapıştırıcı artıkları, vb.) giderilmelidir; yapıştırıcı çerçevenin çevresine eşit şekilde dağıtılmalıdır; yapıştırma işleminden sonra yapıştırıcıyı yaklaşık 24 saat kurumaya bırakın.

Şekil 1B-2B

Dikkat! Kurulum için verilen talimatlara uygun vida ve aygıt kullanılmaması elektrik nitelikli risklerin doğmasına yol açabilir.

Not: Ürünün kurulumunu doğru şekilde yapmak için boruları aşağıdaki özellikleri sahip bir yapışkan bantla bantlayın:

• Akrilat bazlı yapıştırıcıya sahip, yumuşak PVC'den elastik film
• DIN EN 60454 standardına uygun
• Alev geciktirme özellikleri
• Yaşlanmaya karşı optimum dayanım
• Sıcaklık dalgalanmalarına karşı dayanıklı
• Düşük sıcaklıklarda kullanılabilir

4. Çalıştırma

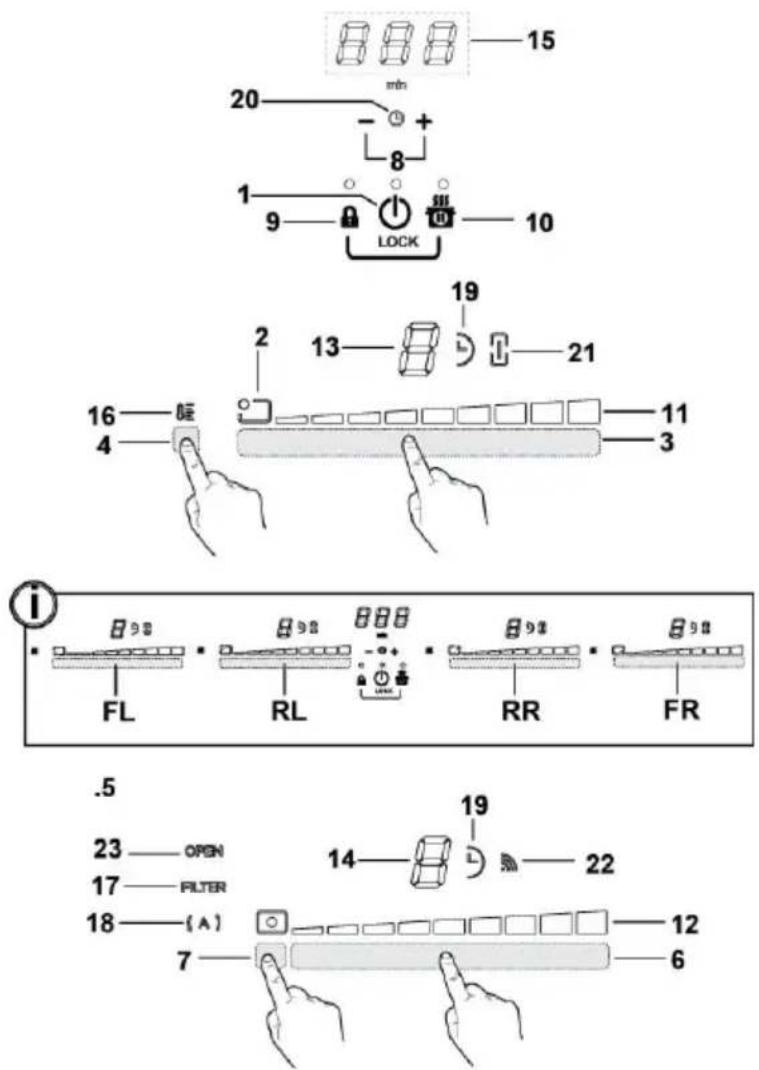

Kontrol paneli

15 20 + 8 1 9 LOCK 10 19 2 13 21 16 4 11 3 FL RL RR FR .5 23 —— OPEN 17 —— FILTER 18 —— (A) 7 —— 6 14 —— 22

Tuşlar

1. Ocak/Ocak aspiratörüON/OFF
2. Pişirme bölümü göstergesi
3. Pişirme bölümleri seçimi Güç Seviyesini Arttırma/Azaltma
4. Sıcaklık Yöneticisini Etkinleştirme
5. Aspiratör Tuşları
6. Aspiratör seçimi Aspiratör hızını (gücünü) arttırma/azaltma
7. Otomatik fonksiyonları etkinleştirme Filtrelerin doygunluk durumunun sıfırlanması
8. Sayacın etkinleştirilmesi Timer süresini arttırma/azaltma
9. Key Lock
   9+10. Child Lock
10. Pausa / Recall

Gösterge / LED

1. Güç Seviyesinin Görüntülenmesi
2. Aspiratör hızının (gücünün) görüntülenmesi
3. Pişirme bölümü göstergesi
4. Aspiratör göstergesi
5. Sayaç göstergesi
6. Sıcaklık Yöneticisi Göstergesi
7. Filtre servisi göstergesi
8. Otomatik aspiratör fonksiyonu göstergesi
9. Sayaç Etkin Göstergesi
10. Yumurta Sayacı etkin göstergesi
11. Bağlantılı Çalışma etkin göstergesi
12. SNAP ile çalışma göstergesi
13. FLAP göstergesi

OCAĞIN KULLANILMASI

Başlamadan önce bilinmesi gerekenler:

Bu ocağın tüm fonksiyonları en sıkı güvenlik standartlarına uygun olacak şekilde tasarlanmıştır.

Bu nedenle:

• Ocağın üzerinde tencere bulunmadığında veya kaplar yanlış şekilde yerleştirildiğinde bazı fonksiyonlar çalışmayabilir veya otomatik olarak kapanmaz.
• Farklı durumlarda, seçilen fonksiyon verilmeyen başka bir ayarı gerektirdiğinde, etkin olan fonksiyonlar birkaç saniye sonra otomatik olarak durdurulur (örneğin: “Pişirme bölümünü seç”, “Çalışma derecesi”, “Kilit Fonksiyonu” veya “Zaman Sayacı” talimatı olmadan “Ocağı çalıştır”).

Dikkat! Uzun süreli kullanımlarda pişirme bölümü ma aşamasında olduğundan hemen sönmeyebilir; bu ein gerçekleştiğine dair bölümlerinin ekranında “H” dolü görüntülenir.

Pişirme bölümüne yaklaşmadan önce ekranın sönmesini bekleyin.

Pişirme bölümü ekranı

pişirme alanlarının ekranlarında aşağıdaki bilgiler belirtilir:

Pişirme bölümü açık	0
Güç Seviyesi	1...9 P
Kalan Isı Göstergesi	H
Tencere Detektörü	U
Sıcaklık Yöneticisi fonksiyonu etkin	U
Çocuk Kilidi fonksiyonu etkin	L
Duraklatma Fonksiyonu	II
Otomatik Isıtma Fonksiyonu	R

Ocağın özellikleri

• Kendi Kendine Çalışma

Ürün yalnızca pişirme bölümlerinin üzerinde tencere olduğunda etkinleşir: tencere yokken veya kaldırıldığında ısıtma işlemi başlamaz veya durdurulur.

• Tencere Detektörü

Bu ürün pişirme bölümlerinde tencere bulunup bulunmadığını otomatik olarak algılar.

Emniyetli Kapatma

Güvenlikle ilgili nedenlerden ötürü pişirme bölümlerinin her birinin ayarlanan güç seviyesine bağlı olarak değişen bir azami çalışma süresi vardır.

• Kalan Isı Göstergesi

Pişirme bölümlerinden biri veya birkaçı kapatıldığında, kalan ısı durumu ilgili bölümün göstergesinde özel bir sinyalle 14 sembolü kullanılarak bildirilir.

Çalıştırma

Not: Herhangi bir fonksiyonu etkinleştirmek için önce istenilen bölümün açılması gerekir

• Açma

Ocak/aspiratör AÇMA/KAPATMA düğmesine basın fçe dokunun)

İkaz lambası yanarak ocağın/aspiratörün kullanıma hazır olduğunu bildirir

Kapatmak için yeniden basın

Not: Bu fonksiyon diğerlerine göre önceliklidir.

- Pişirme bölümleri seçimi

İstediğiniz pişirme bölümüne karşılık gelen yere hafifçe dokunun (Seçim Alanına (3) basın).

• 9 Güç Seviyesi

Ocak 9 güç seviyesiyle donatılmıştır

Seçim Alanı (3): boyunca dokunarak pamağınızı kaydırın:

Güç seviyesini arttırmak istiyorsanız, sağa kaydırın.

Güç seviyesini azaltmak istiyorsanız, sola kaydırın.

• Takviye Güç

Bu ürün, 5 dakika etkin kalan (Seviyesinin dışında) ek bir güç seviyesiyle donatılmıştır; bu süre dolduktan sonra güç daha önce ayarlanan seviyeye döner.

Seçim Alanı (3)boyunca dokunarak parmağınızı kaydırın (seviyesini geçene kadar) ve Takviye Gücü etkinleştirin Takviye Güç seviyesi seçilen bölümün ekranında "p simgesiyle gösterilir

- Bölümlerin Bağlantılı Çalıştırılması

Bağlantılı Çalıştırma özelliği sayesinde pişirme bölümleri birlikte çalışarak, aynı güç seviyesine sahip tek bir bölüm oluşturabilirler. Bu özellik ciddi ebatlara sahip tepsiler ve tencerelerde homojen bir pişirme elde edilmesini sağlar. Ön taraftaki “Birinci” pişirme bölümü ile arkadaki “İkinci” pişirme bölümü birlikte kullanılabilir (Bu fonksiyonun hangi bölümlerde olduğunu öğrenmek için bu kılavuzun görsel olan kısmına başvurun).

Bağlantılı Çalıştırma Fonksiyonunu etkinleştirmek için:

- Kullanmak istediğiniz iki pişirme bölgesinin seçim alanlarını aynı anda seçin

- "İkinci" pişirme bölümünün Bağlantılı Çalıştırma göstergesi (21) Yanar"

- Asıl pişirme bölümünün Seçim Alanını (3) kullanarak “Çalışma Seviyesini (Gücünü) ayarlayabilirsiniz

- Bağlantılı Çalışma Fonksiyonunu devre dışı bırakmak için etkinleştirme prosedürünün aynısını uygulayın

- Sıcaklık Yöneticisi

Sıcaklık Yöneticisi, optimize edilen bir güç seviyesinde ısının sabit sıcaklıkta tutulmasına olanak tanıyan bir kontrol fonksiyonudur; bu fonksiyon, pişmiş yiyecekleri sıcak tutmak açısından idealdir.

Sıcaklık Yöneticisi fonksiyonu etkinleştirme alanına (4) basıldığında devreye girer Sıcaklık Yöneticisi modunda çalışmakta olan bölgenin göstergesinde “L”ımgesi görüntülenir

• Tuş Kilidi

Tuş Kilidi, ayarlanmış fonksiyonları etkin halde bırakarak, kazara kurcalanmalarını önlemek için ocağın ayarlarının kilitlenmesine olanak tanır.

Etkinleştirme:

- Tuşun üzerinde bulunan LED lamba yanarak fonksiyonunu etkinleştiğini bildirir

Devre dışı bırakmak için aynı işlemi tekrarlayın.

- Çocuk Kilidi

Çocuk Kilidi, tüm fonksiyonların etkinleştirilmesini bloke ederek, çocukların kazara pişirme bölümlerini veya aspiratör bölgesini açmalarını önlemeye olanak tanır. Çocuk Kilidi yalnızca ürün açıkken ancak pişirme bölümleri (ve aspiratör bölümü) kapalıyken etkinleştirilebilir.

Etkinleştirme:

- Ocağın üzerindeki tencereleri kaldırın

• (9) ile (10) tuşlarını basılı tutun; sesli sinyal özelliğin etkin olduğunu gösterir ve ekranlarda simgesi görüntülenir (13) ve (14).

Devre dışı bırakmak için aynı işlemi tekrarlayın.

Sayaç

Sayaç fonksiyonu, her bir pişirme bölümünde (ve aspiratör bölümünde) aynı anda da ayarlanabilen bir geri sayım aracıdır. Ayarlanan süre dolduğunda pişirme bölümleri (veya aspiratör bölümü) otomatik olarak kapanır ve özel bir sesli sinyalle kullanıcı ikaz edilir.

Ocak için Sayaç fonksiyonun etkinleştirilmesi/ayarlanması

- Pişirme bölümünü seçin (güç ^10 )

- Sayaç fonksiyonunu açmak için ögesine (8) basın

- Sayaç çalışma süresini ayarlayın: Otomatik kapanma süresini arttırmak için seçim düğmesine basın Otomatik kapanma süresini azaltmak için seçim düğmesine basın İsterseniz, bu işlemi diğer pişirme bölümleri için de yapabilirsiniz.

Not: Pişirme bölümlerinin her biri için farklı bir Sayaç ayarlanabilir; göstergede (15) 10 saniye boyunca seçilen son pişirme bölümünün geri sayım aracı görüntülenir, ardından kalan en kısa sürenin geri sayım aracı görüntülenir.

Sayaç süresi sona erdiğinde geri sayım aracı bir sesli sinyal çıkarır (2 dakika, veya basarak durmak), bu arada gösterge (15) "0.00" simgesiyle yanıp söner.

Not: Sayaç kullanımdayken pişirme bölümü göstergesinin yan tarafından “” (19) simgesi görüntülenir

Sayaç fonksiyonunu kapatmak için:

- Pişirme bölümünü seçin - Sayaç değerini "olarak ayarlamak için ögesini kullanın

Not: Bu arada başka tuşa basılmazsa, fonksiyon etkin halde kalır.

Yumurta Sayacı

Yumurta Sayacı, pişirme bölümlerinden (ve aspiratör bölümünden) bağımsız bir geri sayım aracıdır. Yumurta Sayacı — + (8) öğesine basıldığında etkin hale gelir.

Not: Yumurta Sayacı fonksiyonunu ayarlamak için Sayaç fonksiyonuyla aynı prosedürü izleyin.

Sayaç süresi sona erdiğinde geri sayım aracı bir sesli sinyal çıkarır (2 dakika, veya basarak durmak), bu arada gösterge (15) "0.00" simgesiyle yanıp söner.

Not: Yumurta Sayacı fonksiyonu kullanılırken, "s" sembol görünür

Duraklatma

Duraklatma fonksiyonu, pişirme gücünü sıfıra getirerek ocakta etkin olan tüm fonksiyonları beklemeye alır.

Etkinleştirme:

(10) öğesine basın
- Göstergelerde bir "i" görüntülenir(13).

Fonksiyonu devre dışı bırakmak için:

Not: Bu işlem ocağı duraklamadan önceki duruma geri döndürür

(10) öğesine basın
- 10 saniye içinde parmağınızı
pişirme bölgesi 2 ile ilgili Seçim Alanı (3) boyunca

kaydırin

(ŞEK.19);

Not : Bu işlem bu zaman zarfında yapılmazsa, duraklatma fonksiyonu etkin kalır.

Not: 10 dakika sonra Duraklatma Fonksiyonu hala devre dışı bırakılmadıysa, ocak otomatik olarak kapanır.

- Geri Yükleme

Geri Yükleme fonksiyonu kazara kapanması halinde ocakta yapılan tüm ayarların geri yüklenmesini sağlar.

Etkinleştirme:

• Ocağı yeniden açın
  kapandıktan sonra 6 saniye içinde
  sonraki 6 saniye içinde

- Otomatik Isitma

Otomatik Isıtma fonksiyonu ayarlanan güç değerine en hızlı şekilde ulaşılmasını sağlar; bu fonksiyonla çok daha hızlı ancak yiyecekleri yakma riski olmadan pişirme yapabilirsiniz çünkü sıcaklık ayarlanan değeri geçmez.

Bu fonksiyon 1 - 8 arasındaki güç seviyeleri için kullanılabilir.

Etkinleştirme:

• Seçim Alanına (3) uzun süreli basın
• göstergede bir "Fögesi görüntülenir (13).

- Güç Sınırlaması

Güç Sınırlaması fonksiyonu, çekilen azami akımı sınırlandırarak ürünün çalışma şeklinin ayarlanmasına olanak tanır.

Not: Ayarlama işlemi ocak kapalıyken, ⏻ (1) tuşuna basılmadan, ocağın elektrik şebekesine ilk bağlandığı veya daha sonra yeniden bağlandığı anda, izleyen 2 dakika içinde yapılmalıdır.

Güç Sınırlaması fonksiyonunu ayarlamak için:

- tuşlarını kısa bir sesli sinyal gelene kadar uzun süre basılı tutun

- aynı anda FL ve RL seçim alanlarında soldan sağa doğru kaydırma yapın, daha sonra kısa bir sesli sinyal gelene kadar son güç

seviyesine karşılık gelen alana uzun süreli basın

- Sayaç göstergesinde (15) "CF6" simgeleri gösterilerek ayarlama yapılabileceği bildirilir

• üşuna üst üste bastığınızda sayaç göstergesinde
  (15) PHA (Faz güç sınırı) öğesini görüntülenir:
• FL bölgesi göstergesinde geçerli ayar görüntülenir**
  ** Varsayılan ayar 7,4 KW olarak yapılmıştır
• Power Limitation (Güç Sınırlaması) fonksiyonunun ayarını değiştirmek için FL seçim alanlarında kaydırma

- Yapılan seçimi kaydetmek için, 1 tuşlarına 1 saniye süresince basın; Ayarlananın tamamlandığını bildirmek için uzun süreli bir sesli sinyal duyulur ve fonksiyondan çıkılır.

ASPIRATÖRÜN KULLANILMASI

Açma

Ocak/aspiratör AÇMA/KAPATMA düğmesine basın (hafifçe dokunun) İkaz lambası yanarak ocağın/aspiratörün kullanıma hazır olduğunu bildirir Kapatmak için yeniden basın Not: Bu fonksiyon diğerlerine göre önceliklidir.

● Aspiratörün açılması:

Aspiratörü etkinleştirmek için Seçim Alanına (6) hafifçe dokunun (basın)

- Aspiratör hızı (gücü):

Parmaklarınızı seçim çubuğunu (6) boyunca sürükleyin: Aspiratör hızını (gücünü) arttırmak (0-9) için sağa doğru kaydırın. Aspiratör hızını (gücünü) azaltmak için sola doğru kaydınn (9-0). Ürün 1 adet zaman ayarlı ek aspiratör hızı (gücü) özelliğiyle donatılmıştır: 5 dakika süreli P". Bu süre dolduktan sonra 9. Seviyeye döner

- Sayaç

Aspiratör için Sayaç fonksiyonunun etkinleştirilmesi/ayarlanması

• Aspiratörü seçin
• Sayaç fonksiyonunu (herhangi bir hızda) açmak için
• • öğesine (8) basın

- Sayaç çalışma süresini ayarlayın:

Otomatik kapanma süresini arttırmak için seçim düğmesine basın Otomatik kapanma süresini azaltmak için -seçim düğmesine basın

Göstergede (15) geri sayım aracı görüntülenir.

Not: Aspiratör göstergesinin yanında “ ” simgesi (19) görüntülenir

Sayaç süresi sona erdiğinde geri sayım aracı bir sesli sinyal çıkarır (2 dakika, veya basarak durmak), bu arada gösterge (15) "0.00" simgesiyle yanıp söner.

Sayaç fonksiyonunu kapatmak için:

• Seçim Alanını (6)_seçin
• Sayaç değerini "Dolarak ayarlamak için öğesini kullanın

Not: Bu arada başka tuşa basılmazsa, fonksiyon etkin halde kalır.

- Filtrelerin doygunluk göstergelerinin etkinleştirilmesi

Bu göstergeler normalde devre dışıdır

(hem yağ filtresi, hem de aktif karbon filtre için)

Bunları etkinleştirmek için aşağıdaki gibi hareket edin:

- ögesini kullanarak aspiratörlü ocağı açın.

- Aspiratör motoru ile pişirme bölgeleri kapalıyken, Seçim Alanını (7) basılı tutun:

LED lamba "FILTER" (17) düşük parlaklıkla yanar Aspiratör göstergesinde (14) "G" harfi gösterilir; bu işlem yağ filtresi doygunluk göstergesini etkinleştirmek içindir.

Not: Seçim Alanına (7) yeniden basarak göstergede (14) "F" harfinin görüntülenmesini sağlayın ve aktif karbon koku filtresi için işlem yapın

Etkin

- Seçim Alanına (6) bastığınızda "FILTER" (17) öğesi yüksek parlaklıkla yanar, 10 saniye sonra sönerek ETKİNLEŞTİRME durumunun gerçekleştirğini bildirir.

- Filtre doygunluk göstergelerinin devre dışı bırakılması Etkinleştirme işlemi için açıklanan uygulamayı tekrarlayın.

- LED lamba "FILTER" (17) düşük parlaklıkla yanar, 10 saniye sonra sönerek DEVRE DIŞI BIRAKMA durumunun gerçekleştirğini bildirir.

● Filtrelerin doygunluk göstergesi

Filtrelere bakım yapılması gerektiğinide bu durum davlumbaz tarafından bildirilir:

Yağ filtresi

LED lamba "FILTER" yanar.

Göstergede (14) "G" simgesi görüntülenir (açıldıktan sonra 10 saniye süresince)

Aktif karbon koku filtresi

LED lamba "FILTER" yanıp söner.

Göstergede (14) "F" simgesi görüntülenir (açıldıktan sonra 10 saniye süresince)

- Filtrelerin doygunluk durumunun sıfırlanması

Filtrelerde (yağ ve/veya aktif karbon koku filtresi) bakım yaptıktan sonra Seçim Alanına (7) uzun süreli basın:

“FILTER” LED lambası söner ve göstergenin sayıcı yeniden başlar.

Not: Her iki filtrede aynı anda bildirim olduğunda işlemi tekrarlayın.

- Otomatik çalışma

Bu ürün, pişirme tipine göre davlumbazın en uygun aspiratör hızının otomatik olarak ayarlamasına olanak tanıyan bir hava kalitesi sensörüyle donatılmıştır.

Bu fonksiyonu devreye sokmak için:

Seçim Alanına (7) kısa süreli basın, LED lamba “(A)” (18) yanarak davlumbazın bu modda çalışmakta olduğunu bildirir.

- SNAP® ile davlumbazın otomatik olarak çalışması

Davlumbaz ile SNAP® arasındaki bağlantıyı yapmak için SNAP® ile birlikte temin edilen kılavuza bakın veya www.elica.com adresini ziyaret edin.

Not: SNAP®, davlumbazla beraber çalışabilen yardımcı bir aspirasyon ünitesidir.

Bu fonksiyonu devreye sokmak için:

Seçim Alanına (7) kısa süreli basın, LED lamba “(A)” (18)

ile LED lamba "22" yanarak davlumbazın bu modda çalıştığını bildirirler.

FLAP açık göstergesi

Emici bölge mekanik olarak dönen bir FLAP ile donatılmıştır. Bu ürünün etkinleştirilebilmesi için davlumbazın çalıştırılıp, flapın açılması gerekir. Bu davlumbaz, FLAP tamamen kapalıyken aspiratör sistemi etkinleştirildiğinde motorun otomatik olarak durdurulmasını sağlayan bir sensörle donatılmıştır. Aspiratör yalnızca FLAP açıldığında yeniden çalışmaya başlar.

- FLAP kapalıysa, aspiratör açıldığında motor çalışmaz:

"AÇIK" LED lambası (23) yanar ve her 5 saniyede bir bip sesi duyulur

Gösterge (12) yanıp söner

- Motor açıklken FLAP kapatılırsa, motor durdurulur:

"AÇIK" LED lambası (23) yanar ve her 5 saniyede bir bip sesi duyulur

Gösterge (12) yanıp söner

Cihaz, Pencere sensörü KİTİ (üretici tarafından temin edilmez) ile birlikte kullanılmak üzere hazırlanmıştır.

Pencere sensörü KİTİ kurulumu yapıldığında (yalnızca ocağın ASPİRATÖR modunda kullanılması halinde), KİT takılı olan ortamda bulunan pencere her kapatıldığında, aspiratör çalışmayı bırakır.

- KITİN cihazla olan elektrik bağlantısı ehil ve uzman teknik personel tarafından yapılmalıdır.

- KIT, bileşene ve cihazla birlikte kullanımına ait güvenlik kurallarına uygun şekilde ayrıca sertifikalandırılmalıdır. Kurulum işlemi yürürlükteki ev aletleri yönetmeliklerine uygun olarak yapılmalıdır.

DİKKAT:

• Cihaza bağlanacak KİT kabloları güvenli çok alçak gerilim (SELV) olarak sertifikalandırılmış bir devrenin parçası olmalıdır.
• Bu cihazın üreticisi KİT ile ilgili hasarlar ve/veya kurulum sorunları ve/veya hatalı kurulumdan kaynaklı muhtemel sorunlar, hasarlar, yangınlarda hiçbir sorumluluğu kabul etmez.

4.1 Güç Seviyesi

Güç seviyesi		İşlem tipi	Kullanım(deneyim ve pişirme alışkanlıklarını belirtir)
Maks güç	Boost	Hızlı ısıtma	Su olduğunda hızlica kaynaması için yemeğin derecesini kısa sürede arttırmak veya yemek sularını hızlica ısıtmak için
	8-9	Kızartma – Kaynatma	Kavurmak, pişirmeye başlamak, buzlu ürün kızartmak, hızlica kaynatmak için
Yüksek güç	7-8	Kavurma – soteleme - kaynatma - ızgara	Sotelemek, kaynatmak, pişirmek ve ızgara yapmak için (kısa süreli, 5-10 dakika)
	6-7	Kızartma - pişirme – kaynatma – soteleme - ızgara	Sotelemek, hafif kaynatmayı sürdürmek, pişirmek ve ızgara yapmak (orta süreli, 10-20 dakika), aksesuar ön ısıtma
Orta güç	4-5	Pişirme – kızartma – soteleme - ızgara	Kaynatmak, hafif kaynatmayı sürdürmek, pişirmek (uzun süreli). Makarnayı sosuyla karıştırmak
	3-4	Pişirme - kaynatma – kıvamlaştırma - karıştırma	Yanında sıvı (su, şarap, et suyu, süt gibi) olan gıdaları uzun süreli pişirmek için (pilav, sos, kızartma, balık), makarnayı sosuyla karıştırmak
	2-3		Yanında sıvı (1 litreden az: su, şarap, et suyu, süt gibi) olan gıdaları uzun süreli pişirmek için (1 litreden az: pilav, soslar, kızartma, ballık)
Alçak güç	1-2	Eritme – buz çözme – sıcak tutma - karıştırma	Tereyağını yumuşatmak, çikolataya hafifçe eritmek, ufak boylu ürünlerin buzunu çözmek için
	1		Yeni pişirilmiş az olan gıdaları sıcak tutmak için veya ana yemekleri ısıda saklamak ve pilavi sosuyla karıştırmak için
OFF (KAPALI)	Sıfır güç	Destek yüzeyi	Ocak bekleme veya söndürme (H-L-O ile belirtilen pişirme sonunda ısı kalma olasılığı)

4.2 İşlem tabelası

Gida sınıfı	Yemek veya pişirme tipi	Güç seviyesi ve pişirme aşaması
		Birinci aşama	Güç	İkinci aşama	Güç
Makarna, pilav	Taze makarna	Su ıstıma	Booster-9	Makarna pişirme ve kaynamanın sürmesi	7-8
	Taze makarna	Su ıstıma	Booster-9	Makarna pişirme ve kaynamanın sürmesi	7-8
	Haşlanmış pilav	Su ıstıma	Booster-9	Makarna pişirme ve kaynamanın sürmesi	5-6
	Pilav	Kızartma	7-8	Pişirme	4-5
Sebze	Haşlanmış	Su ıstıma	Booster-9	Haşlama	6-7
	Kızarmış	Yağ ıstıma	9	Kızartma	8-9
	Sotelenmiş	Aksesuar ıstıma	7-8	Pişirme	6-7
	Suda pişirilmiş	Aksesuar ıstıma	7-8	Pişirme	3-4
	Tavada çevrilmiş	Aksesuar ıstıma	7-8	Kızarma	7-8
Et	Kızarmış	Yağ ile kızartma (tereyağı ile güç seviyesi 6)	7-8	Pişirme	3-4
	İzgara	Tencere ön ıstıma	7-8	Her iki taraf ızgara	7-8
	Az yağda pişirme	Yağ ile pişirme (tereyağı ile güç seviyesi 6)	7-8	Pişirme	4-5
	Buğulama	Yağ ile pişirme (tereyağı ile güç seviyesi 6)	7-8	Pişirme	3-4
Balık	İzgara	Tencere ön ıstıma	7-8	Pişirme	7-8
	Buğulama	Yağ ile pişirme (tereyağı ile güç seviyesi 6)	7-8	Pişirme	3-4
	Kızartma	Yağ veya yağlı gıda ıstıma	8-9	Kızartma	7-8
Yumurta	Kızartma	Tereyağı veya yağlı gıda ile tava ıstıma	6	Pişirme	6-7
	Omlet	Tereyağı veya yağlı gıda ile tava ıstıma	6	Pişirme	5-6
	Haşlanmış/sert	Su ıstıma	Booster-9	Pişirme	5-6
	Gözleme	Tereyağı ile tava ıstıma	6	Pişirme	6-7
Sos	Domates	Yağ ile kızartma (tereyağı ile güç seviyesi 6)	6-7	Pişirme	3-4
	Etili	Yağ ile kızartma (tereyağı ile güç seviyesi 6)	6-7	Pişirme	3-4
	Beşamel	Hazırlama (tereyağını ve unu eritme)	5-6	Hafifçe kaynatma	3-4
Tatlı, krema	Krema	Sütü haşlama	4-5	Hafifçe kaynatmayı sürdürme	4-5
	Puding	Sütü haşlama	4-5	Hafifçe kaynatmayı sürdürme	2-3
	Sütlaç	Sütü ıstıma	5-6	Hafifçe kaynatmayı sürdürme	2-3

5. Bakım

Setüstü ocağın bakımı

Dikkat! Herhangi bir temizlik veya bakım işleminden önce, pişirme bölgelerinin kapalı olduğundan ve gösterge ikaz ışığının söndüğünden emin olunuz.

5.1 Temizleme

Setüstü ocak her kullanımdan sonra temizlenmelidir.

Önemli:

Aşındırıcı süngerler ve bulaşık teli kullanmayınız. Bunların kullanılması camın zaman içinde yıpranmasına neden olabilir. Fırın spreyi veya leke çıkartıcılar gibi aşındırıcı kimyasal deterjanlar kullanmayınız.

Her kullanımdan sonra, ocağı soğumaya bırakınız ve yemek artıklarına bağlı lekeleri ve kabukları uzaklaştırmak üzere temizleyiniz.

Şeker ve şekerli gıda kalıntıları setüstü ocağa zarar verir ve derhal silinmelidir.

Tuz, şeker ve kum cam yüzeyin çizilmesine neden olabilir. Ocağı temizlemek için yumuşak bez, kağıt havlu veya özel temizleme ürünleri kullanınız (Üreticinin verdiği talimatlara uyunuz).

BUHARLI TEMİZLEME ALETLERİ KULLANMAYINIZ!!!

Önemli:

Tencerelerden kazayla fazla miktarda sıvı taşması halinde, her kalıntıyı ortadan kaldırmak ve maksimum hijyenik emniyetle temizlik gerçekleştirebilmek üzere ürünün alt kısmında bulunan tahliye valfi ile taşan sıvıyı boşaltınız.

Şekil 18

Daha eksiksiz ve derinlemesine bir temizlik için, alt hazne tamamen çıkartılabilir.

Şekil 19

Metal izgaranın temizlenmesi:

Oksitlenme olgularını önlemek için ızgara sıcak su ve nötr deterjan kullanılarak elde yıkanmalı, iyice kurutulmalıdır.

Aspiratörün bakımı

Temizlik

Temizlik için, YALNIZCA nötr sıvı deterjanlarla nemlendirilmiş bir bez kullanın. TEMİZLİK İÇİN ALET VEYA GEREÇ KULLANMAYINIZ!

Aşındırıcı içerikli ürünleri kullanmaktan kaçının.

ALKOL KULLANMAYINIZ!

Yağ filtresi

Pişirmeden kaynaklanan yağ parçacıklarını tutar.

Ayda bir kez (veya filtre satürasyon göstergesi sistemi bu gerekliliği gösterdiğinde), elle veya kısa programlı ve düşük sıcaklıkta bulaşık makinesinde agresif olmayan deterjanlarla temizlenmelidir.

Bulaşık makinesinde yıkamada, metal yağ filtresinin rengi solabilir ancak filtreleme özellikleri kesinlikle değişmez.

Şekil 15

Aktif Karbon - Seramik Filtre

(Yalnızca Filtreleme yapan modelde)

Pişirme işleminden kaynaklı istenmeyen kokuları giderir.

Ürün bir takım koku filtresiyle donatılmıştır. Koku filtreleri, yağ filtresinin düzenli temizliğine ve mutfak tipine bağlı olarak daha uzun veya daha kısa süreli kullanımdan sonra doygun hale gelebilir. Koku filtrelerinin her 2/3 ayda bir önceden 200°C sıcaklığa kadar ısıtılmış fırında 45 dakika tutularak ısıl yenilemelerinin yapılması gerekir. Doğru şekilde yenileme yapılması halinde filtreleme verimi 5 yıl boyunca değişmeden kalır.

Dikkat! Filtreleri fırının tabanına koymayın, bunun yerine bir fırın tepsisine koyun ve orta yüksekliğe yerleştirin.

Şekil 17 – 17a – 17b – 17c

5.2 Arizalar

BİLGİ KODU	AÇIKLAMA	MUHTEMEL NEDENLER	ÇÖZÜMÜ
E2	Komut bölümü fazla yüksek ısidan dolayı kapanıyor	Elektronik parçaların iç sıcaklığı fazla yüksek	Tekrar kullanmadan önce setüstü ocağın soğumasını bekleyiniz
ERR03+ sesli sinyal	Tuşun sürekli (kalıcı şekilde) etkinleştirildiği algılanmıştır. Arayüz 10 saniye sonra kapanır .	Kullanıcı arayüzünün üzerinde su, tencere veya mutfak aletleri var.	Yüzeyi temizleyin, tablanın üzerinde olabilecek eşyaları kaldırın.
Diğer tüm hata sinyalleri için(E ... U ...)	Teknik destek servisine arayınız ve hata kodunu iletiniz

5.3 Destek hizmeti

Destek Servisi ile irtibata geçmeden önce

1. "Arıza tespit" bölümünde açıklanan noktalara göre sorunu tek başınıza çözmenin mümkün olup olmadığını kontrol ediniz.

2. Sorunun çözüldüğünden emin olmak için cihazı kapatıp yeniden açınız.

Yukarıda belirtilen kontroller sonrasında sorun devam ederse, size en yakın Destek Servisiyle irtibata geçiniz.
