BLK 3.5 - Elektrické náradie Fein - Bezplatný návod na obsluhu

Typ produktu	Prenosná okusovačka
Značka	Fein
Model	BLK 3.5
Príkon (P₁)	1200 W
Užitočný výkon (P₂)	750 W
Počet zdvihov naprázdno (n₀)	750 /min
Hmotnosť (podľa EPTA-Procedúry 01)	3,6 kg
Rezná kapacita oceľ do 400 N/mm²	3,5 mm
Rezná kapacita oceľ do 600 N/mm²	2,3 mm
Rezná kapacita oceľ do 800 N/mm²	1,8 mm
Rezná kapacita hliník do 250 N/mm²	3,5 mm
Priemer vloženia matrice	30,0 mm
Hladina akustického tlaku (LₚA)	87,4 dB (neistota K=3,0 dB)
Hladina akustickej intenzity (LₜA)	98,4 dB (neistota K=3,0 dB)
Maximálna hladina akustického tlaku (LₚCpic)	114,1 dB (neistota K=3,0 dB)
Hodnota vibrácií (aₕ)	5,9 m/s² (neistota K=1,5 m/s²)
Typ napájania	Sieť (kábel so zástrčkou)
Ochrana	Dvojitá izolácia
Zhoda	CE, UKCA
Údržba	Vyfúkajte vetracie otvory suchým stlačeným vzduchom; namastite kontaktné plochy razidla/držiaka matrice
Povolené príslušenstvo	Pracovné nástroje a špecifické príslušenstvo FEIN

Často kladené otázky - BLK 3.5 Fein

Aká je maximálna hrúbka plechu, ktorú dokáže Fein BLK 3.5 rezať?

Kapacita závisí od materiálu: do 3,5 mm v oceli 400 N/mm² a hliníku 250 N/mm², do 2,3 mm v oceli 600 N/mm² a do 1,8 mm v oceli 800 N/mm².

Ako vymeniť razidlo a matricu na BLK 3.5?

Odpojte nástroj. Odstráňte upevňovacie skrutky držiaka matrice, vymeňte opotrebované razidlo a matricu a potom zmontujte. Pre konkrétne nastavenia si pozrite návod.

Môžem pri rezaní použiť mazivo?

Áno, na predĺženie životnosti nástrojov: rezná pasta alebo olej na oceľ, petrolej na hliník.

Aká je odporúčaná rýchlosť rezania?

Nie je uvedená žiadna konkrétna rýchlosť rezania; veďte nástroj miernym a rovnomerným posuvom. Príliš silný posuv znižuje životnosť nástrojov.

Je BLK 3.5 vhodná na zakrivené rezy?

Áno, umožňuje zakrivené rezy s veľmi malým polomerom. Priemer vloženia matrice je 30 mm.

Aké ochranné vybavenie mám nosiť?

Vždy noste ochranu očí, ochranu sluchu, rukavice a v prípade potreby protiprachovú masku. Používajte aj kryt rúk.

Ako udržiavať Fein BLK 3.5?

Pravidelne čistite vetracie otvory suchým stlačeným vzduchom bez oleja. Ľahko namažte kontaktné plochy medzi razidlom a držiakom matrice.

Môžem prebrúsiť razidlo?

Áno, pre model BLK 3.5 je možné razidlo prebrúsiť, pokiaľ jeho dĺžka zostane rovná alebo väčšia ako 51,5 mm (v závislosti od matrice). Matrica sa nebrúsi.

Čo robiť, ak je napájací kábel poškodený?

Vymeňte ho u výrobcu alebo u autorizovaného zástupcu, aby ste predišli nebezpečenstvu.

Kde si môžem stiahnuť kompletný návod na BLK 3.5?

Na stránke notice-facile.com nájdete bezplatný návod vo formáte PDF vo francúzštine a v mnohých ďalších jazykoch.

NÁVOD NA OBSLUHU BLK 3.5 Fein

Technické podklady u:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Preklad originálneho návodu na použitie.

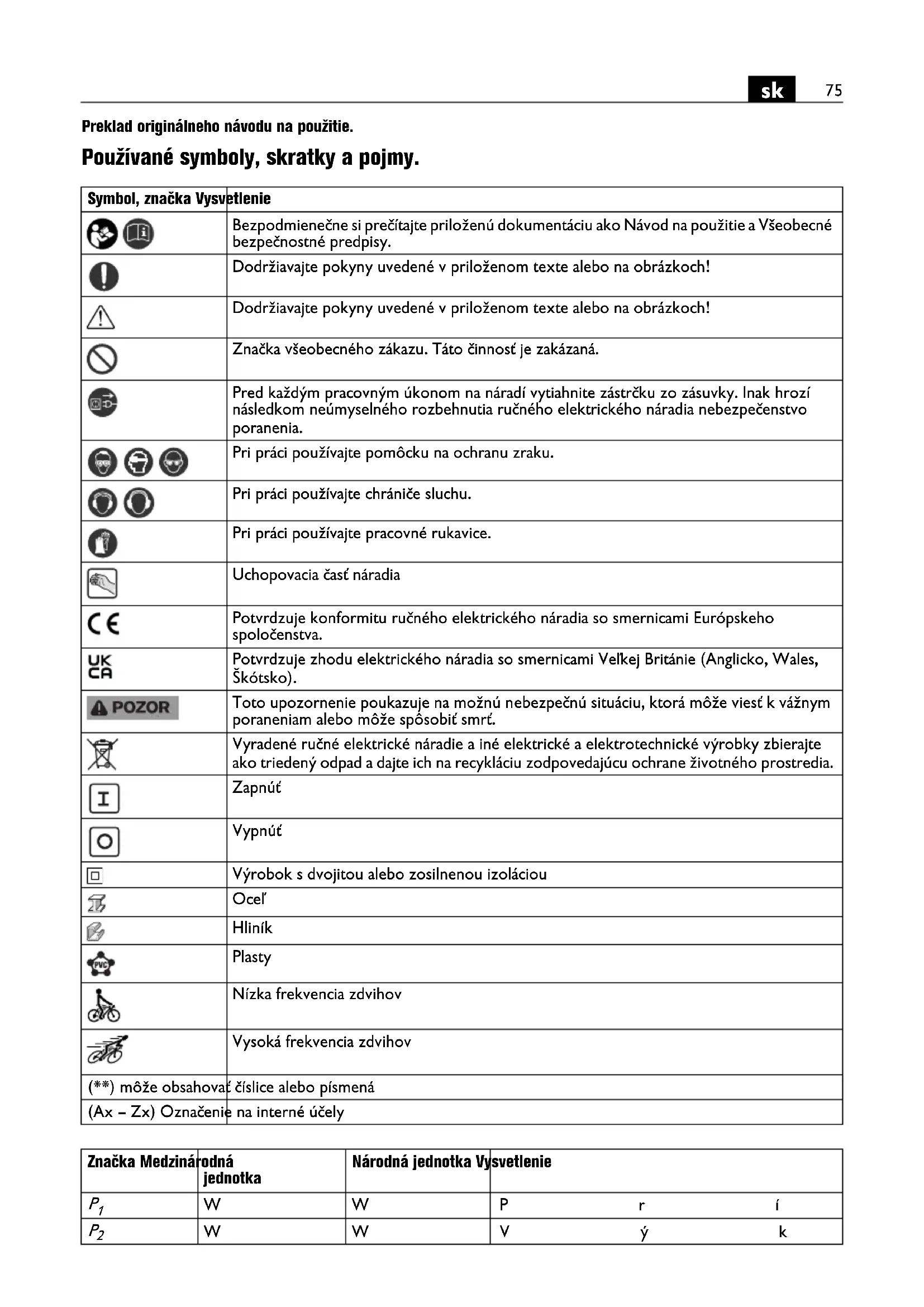

Používané symboly, skratky a pojmy.

Symbol, značka Vysvetlenie
	Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy.
	Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
	Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
	Značka všeobecného zákazu. Táto činnosť je zakázaná.
	Pred každým pracovným úkonom na náradí vytiahnite zástrčku zo zásuvky. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia.
	Pri práci používajte pomôcku na ochranu zraku.
	Pri práci používajte chrániče sluchu.
	Pri práci používajte pracovné rukavice.
	Uchopovacia časť náradia
	Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva.
	Potvrdzuje zhodu elektrického náradia so smernicami Vel’kej Británie (Anglicko, Wales, Škótsko).
	Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viest k vážnym poraneniam alebo môže spôsobit smrt.
[TCST]	Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia.
	Zapnúť
	Vypnúť
[meze]	Výrobok s dvojitou alebo zosilnenou izoláciou
[beze]	Ocel'
[beze]	Hliník
	Plasty
	Nízka frekvencia zdvihov
	Vysoká frekvencia zdvihov
(**) môže obsahovať	číslice alebo písmená
(Ax - Zx) Označenie	na interné účely

Značka Medzinárodná jednotka	Národná jednotka Vysvetlenie
P_1	W	W	P	rí
P_2	W	W	V	ýk

Značka	Medzinárodná jednotka	Národná jednotka	Vysvetlenie
n_0	/min, min ^-1 , rpm, r/min	min ^-1	Počet volnobežných zdvihov
n_S	m/min m/min Rezná rýchlosť
UV V Menovité napätie
fHz Hz Frekvencia
M...	mm mm Rozmer, metrický závit
∅ mm mm Priemer okrúhlej súčiastky
Fe 400	mm mm max. hrúbka ocelového materiálu	do 400 N/mm	2
Fe 600	mm mm max. hrúbka ocelového materiálu	do 600 N/mm	2
Fe 800	mm mm max. hrúbka ocelového materiálu	do 800 N/mm	2
Al 250	mm mm max. hrúbka hliníkového materiálu	250 N/mm	2
	mm mm Priemer predvítania pre vnútorné	výrezy
	mm mm s polomerom vnútorných oblúkov	minimálne
	kg kg Hmotnosť podľa EPTA-Procedure 01
L_pA	dB dB	Hladina zvukového tlaku
L_wA	dB dB	Hladina akustického tlaku
L_pCpeak	dB dB	Špičková hodnota	hladiny akustického tlaku
K...			Nepresnosť merania
α	m/s ^2	m/s ^2	Hodnota emisie vibrácií podľa normy EN 62841 (súčet vektorov troch smerov)
a_h	m/s ^2	m/s ^2	Hodnota emisie vibrácií
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Základné a odvodené jednotky Medzinárodného systému jednotiek SI.

Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné ečnostné pokyny“ (spisové číslo

3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.

Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.

Určenie ručného elektrického náradia:

ručný strihač plechu na strihanie plechov, na výrezy a úzke oblúky bez prívodu vody a v prostredí chránenom pred vplyvmi vonkajšieho podnebia a počasia s pracovnými nástrojmi a príslušenstvom schválenými firmou FEIN.

BLK3.5/BLK5.0 (**) : Toto ručné elektrické náradie je konštruované aj na používanie pomocou trojfázových generátorov s dostatočným výkonom, ktoré zodpovedajú norme ISO 8528, triede vyhotovenia G2. Tejto norme nezodpovedá predovšetkým to, ak sa prekročí činitel' harmonického skreslenia v hodnote 10 %. V prípade pochybností sa poinformujte o generátore, ktorý používate.

Špeciálne bezpečnostné pokyny.

Používajte prídavné rukoväte, ktoré boli dodané s náradím. Strata kontroly nad náradím môže mat za následok poranenie.

Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokial'je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu

zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.

Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet stratu sluchu.

Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia je bezpečnejší ako ten, ktorý pridržiavate rukou.

Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.

Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samolepiace štítky.

Nepoužívajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.

Ventilátor elektromotora vtahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobit ohrozenie elektrickým prúdom.

Ak chcete náradie používať, skontrolujte najprv, či nie je poškodená elektrická prívodná šnúra a zástrčka.

Odporúčanie: Používajte toto ručné elektrické náradie vždy iba cez ochranný spínač pri poruchových prúdoch (RCD) s kalkulovaným poruchovým prúdom 30 mA alebo menej.

Vibrácie ruky a predlaktia

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 62841 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohl’adniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, ked’je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte dálšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.

Prisúvajte ručné elektrické náradie k obrobku iba v zapnutom stave.

Pri strihaní vedte ručné elektrické náradie podľa možnosti kolmo k povrchovej ploche obrobku.

Ručné elektrické náradie vedte rovnomerne a s jemným posuvom v smere rezu. Príliš velký posuv výrazne znižuje životnosť používaných pracovných nástrojov.

Neprestrihujte plechy na miestach, kde boli zvárané. Nestrihajte žiadne viacvrstvové plechy, ktorých hrúbka presahuje maximálnu dovolenú hrúbku obrobku.

Aby ste dosiahli zvýšenie životnosti razníka a matrice, odporúčame Vám naniest pozdlž plánovanej línie rezu nejaký klzný prostriedok:

- pri strihaní do ocelového plechu: rezaciu pastu alebo rezací olej,

- pre rezanie do hliníka: petrolej.

Na vystrihovanie vnútorného výrezu je potrebné urobiť predvřtanie, priemer vrtu pozri v časti „Technické údaje“.

Ručné elektrické náradie vypínajte vždy až potom, keď ste ho vytiahli z reznej hrany.

Ukazovatel'om opotrebenia razníka a matrice je výrazné zvýšenie sily potrebnej na posuv a súčasné spomalenie rýchlosti práce.

BLK1.3TE ( ^** )/BLK1.3CSE ( ^** )/BLK1.6E ( ^** )/

BLK1.6LE ( ^** ): Razník ani matrica sa nedajú brúsít.

BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Razník – nie matrica – sa dá brúsić v tom prípade, ak nie je dĺžka prebrúseného razníka menšia ako minimálna dĺžka pre danú matricu.

Matrica Minimálna dĺžka razníka
BLK2.0E (**):
3 13 09 040 00 2 45 mm
BLK3.5 (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0 (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,6 mm
3 13 09 108 00 8 54,5 mm

BLK2.0E (**)/BLK3.5 (**): Pri prestrihovaní podľa šablóny sa sníma tvar šablóny dolnou valcovitou častou vedenia razníka. Vzdialenost medzi šablónou a skutočnou reznou hranou je 2,5 mm.

Použitá šablóna by mala byť hrubá minimálne 2 mm, celková hrúbka šablóny a obrobku nesmie prekročit hodnotu 5,5 mm.

BLK1.6E (**): Na obrábanie trapézových plechov s hlbokým prehíbením sa dá ako opcia použit profilová sada Profil-Set 160, ktorú si môžete objednať. (pozri strana 14)

Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vnútri náradia usádzať jemný dobre vodivý prach. To môže poškodit ochrannú izoláciu ručného elektrického náradia. V častých intervaloch prefúkajte vnútorný priestor ručného elektrického náradia cez vetracie štrbiny suchým vzduchom neobsahujúcim olej a náradie pripájajte cez ochranný spínač pri poruchových prúdoch (Fl).

Klzné plochy medzi držiakom matrice a razníkom potrite jemne tukom.

Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.

Ked'je poškodená prívodná šnúra elektrického náradia, treba ju dat vymení výrobcovi alebo jeho zástupcovi.

V prípade potreby vymeňte nasledujúce súčiastky:

Pracovné nástroje

Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.

V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.

Vyhlásenie o konformite.

Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EÚ, stráca značka UKCA svoju platnosť.

Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.

Firma FEIN vyhlasuje na svoju výlučnú zodpovednost, že tento produkt sa zhoduje s príslušnými normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.

Technické podklady sa nachádzajú na adrese:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Ochrana životného prostredia, likvidácia.

Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
