| Тип продукта | Портативные ножницы |
| Бренд | Fein |
| Модель | BLK 3.5 |
| Потребляемая мощность (P₁) | 1200 W |
| Полезная мощность (P₂) | 750 W |
| Число холостых ходов (n₀) | 750 /min |
| Вес (согласно EPTA-Procedure 01) | 3,6 kg |
| Толщина реза стали до 400 Н/мм² | 3,5 mm |
| Толщина реза стали до 600 Н/мм² | 2,3 mm |
| Толщина реза стали до 800 Н/мм² | 1,8 mm |
| Толщина реза алюминия до 250 Н/мм² | 3,5 mm |
| Диаметр вставки матрицы | 30,0 mm |
| Уровень звукового давления (LₚA) | 87,4 dB (incertitude K=3,0 dB) |
| Уровень звуковой мощности (LₜA) | 98,4 dB (incertitude K=3,0 dB) |
| Максимальный уровень звукового давления (LₚCpic) | 114,1 dB (incertitude K=3,0 dB) |
| Значение вибрации (aₕ) | 5,9 m/s² (incertitude K=1,5 m/s²) |
| Тип питания | Сеть (кабель с вилкой) |
| Защита | Двойная изоляция |
| Соответствие | CE, UKCA |
| Обслуживание | Продувать вентиляционные отверстия сухим сжатым воздухом; смазывать контактные поверхности пуансона и держателя матрицы |
| Разрешенные аксессуары | Рабочие инструменты и аксессуары FEIN |
Часто задаваемые вопросы - BLK 3.5 Fein
Вопросы пользователей о BLK 3.5 Fein
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Электроинструмент в формате PDF бесплатно! Найдите своё руководство BLK 3.5 - Fein и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. BLK 3.5 бренда Fein.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BLK 3.5 Fein

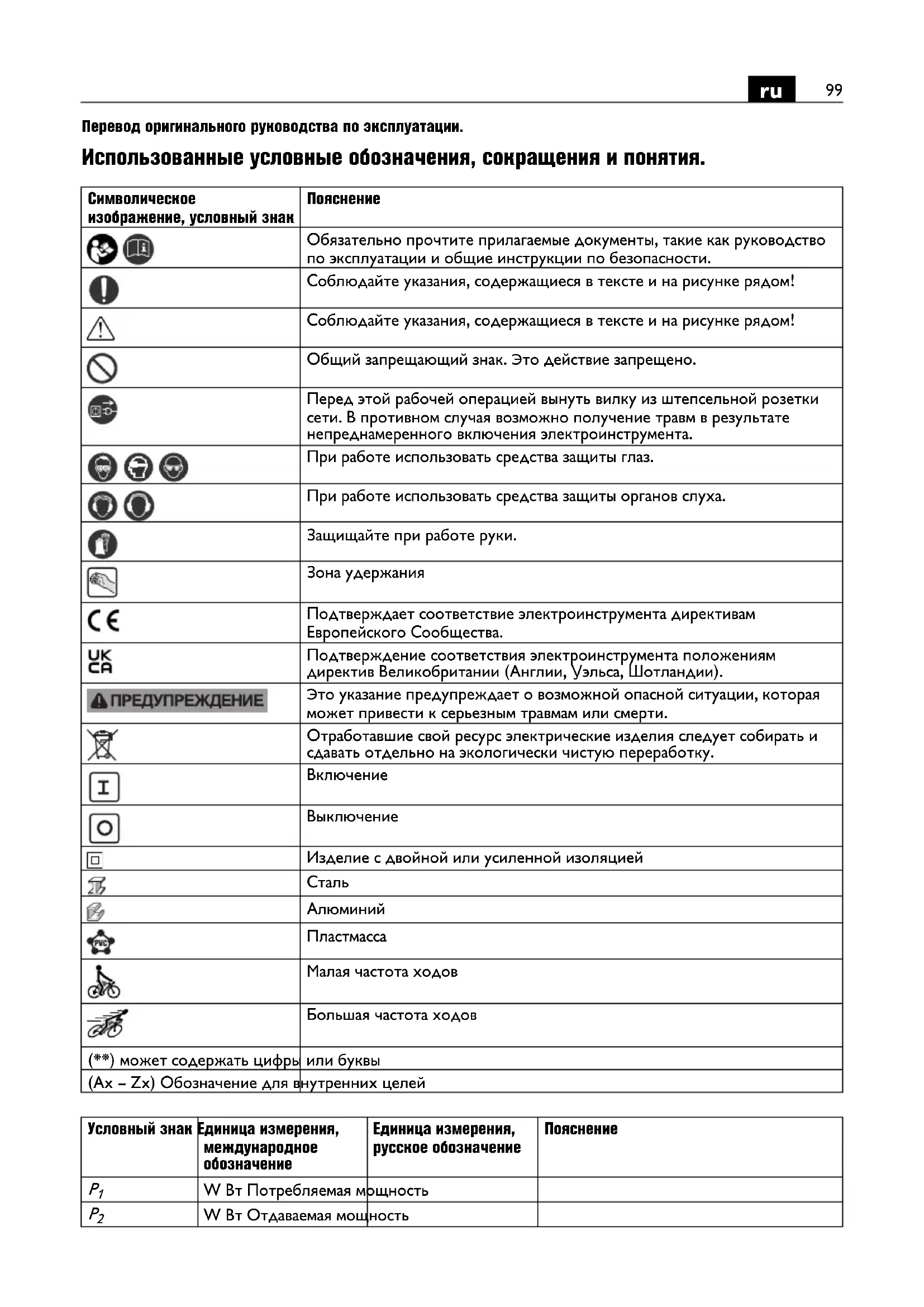

Перевод оригинального руководства по эксплуатации.
Использованные условные обозначения, сокращения и понятия.
| Символическое изображение, условный знак | Пояснение | ||
| [XCWS] |  | Обязательно прочтите прилагаемые документы, такие как руководство по эксплуатации и общие инструкции по безопасности. | |
 | Соблюдайте указания, содержащиеся в тексте и на рисунке рядом! | ||
 | Соблюдайте указания, содержащиеся в тексте и на рисунке рядом! | ||
 | Общий запрещающий знак. Это действие запрещено. | ||
 | Перед этой рабочей операцией вынуть вилку из штепсельной розетки сети. В противном случая возможно получение травм в результате непреднамеренного включения электроинструмента. | ||
 |  |  | При работе использовать средства защиты глаз. |
 |  | При работе использовать средства защиты органов слуха. | |
 | Защищайте при работе руки. | ||
 | Зона удержания | ||
 | Подтверждает соответствие электроинструмента директивам Европейского Сообщества. | ||
 | Подтверждение соответствия электроинструмента положениям директив Великобритании (Англии, Уэльса, Шотландии). | ||
| [YWAT] | [ATCT] | Это указание предупреждает о возможной опасной ситуации, которая может привести к серьезным травмам или смерти. | |
| [6SAW] | Отработавшие свой ресурс электрические изделия следует собирать и сдавать отдельно на экологически чистую переработку. | ||
| [YHBW] | Включение | ||
 | Выключение | ||
| [BYC] | Изделие с двойной или усиленной изоляцией | ||
| [2725] | Сталь | ||
| [XXK7] | Алюминий | ||
 | Пластмасса | ||
 | Малая частота ходов | ||
 | Большая частота ходов | ||
| (**) может содержать цифры | или буквы | ||
| (Ax - Zx) Обозначение для внутренних целей | |||
| Условный знак | Единица измерения, международное обозначение | Единица измерения, русское обозначение | Пояснение |
| P_1 | W Вт Потребляемая мощность | ||
| P_2 | W Вт Отдаваемая мощность | ||
| n_0 | /min, min ^-1 , rpm, r/min | /мин Частота холостого | хода |
| n_S | m/min м/мин. Скорость | резания | |
| UV | В | Номинальное напряжение | |
| f | Hz | Гц | Частота питающей сети |
| M... | mm мм Диаметр метрической резьбы | ||
| ∅ | m m | м м | |
| Fe 400 | mm мм Макс. толщина | материала, сталь до | 400 H/mm ^2 |
| Fe 600 | mm мм Макс. толщина | материала, сталь до | 600 H/mm ^2 |
| Fe 800 | mm мм Макс. толщина | материала, сталь до | 800 H/mm ^2 |
| AI 250 | mm мм Макс. толщина | материала, алюминий до | 250 H/mm ^2 |
| mm мм Диаметр предварительного отверстия | для внутренних вырезов | ||
| mm мм Мин. внутренний радиус кривой | |||
| kg кг | Вес согласно EPTA-Procedure 01 | ||
| L_pA | dB | дБ | Уровень звукового давления |
| L_wA | dB | дБ | Уровень звуковой мощности |
| L_pCpeak | dB | дБ | Макс. уровень звукового давления |
| K... | Погрешность | ||
| a | m/s ^2 | m/c ^2 | Вибрация в соответствии с EN 62841 (векторная сумма трех направлений) |
| a_h | m/s ^2 | m/c ^2 | Вибрация |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, c, кг, A, мм, В, Вт, Гц, Н, °C, дБ, мин, m/c ^2 | Основные и производные единицы измерения Международной системы единицСИ. | |
Для Вашей безопасности.
ПРЕДУПРЕЖДЕНИЕ
Прочтите все указания и инструкции по технике
безопасности. Упущения, допущенные при соблюдении указаний и инструкций по технике безопасности, могут стать причиной поражения электрическим током, пожара и тяжелых травм. Сохраняйте эти инструкции и указания для будущего использования.
Не применяйте настоящий электроинструмент, предварительно не изучив основательно и полностью не усвоив это руководство по эксплуатации, а также приложенные «Общие указания по технике безопасности» (номер публикации 3 41 30 465 06 0). Сохраняйте названные документы для дальнейшего использования и приложите их к электроинструменту при его передаче другому лицу или при его продаже. Учитывайте также соответствующие национальные правила по охране труда.
Назначение электроинструмента:
Ручные высечные ножницы по металлу для разрезания без подачи воды листового металла, вырезания отверстий и выполнения узких криволинейных вырезов для работы в закрытых помещениях с допущенными фирмой FEIN рабочими инструментами и принадлежностями.
BLK3.5/BLK5.0 (**): Этот электроинструмент пригоден для эксплуатации от генераторов переменного тока с достаточной мощностью, которые отвечают норме ISO 8528, класс изготовления G2. Эта норма, в частности, не выполняется, если так называемый коэффициент гармоник превышает 10 %. В случае сомнения ознакомьтесь с информацией по используемому генератору.
Специальные указания по технике безопасности.
Используйте прилагающиеся к электроинструменту дополнительные рукоятки. Потеря контроля может иметь своим следствием телесные повреждения.
Применяйте средства индивидуальной защиты. В зависимости от выполняемой работы применяйте защитный щиток для лица, защитное средство для глаз или защитные очки. Насколько уместно, применяйте противопылевой респиратор, средства защиты органов слуха, защитные перчатки или специальный фартук, которые защищают Вас от абразивных частиц и частиц материала. Глаза
должны быть защищены от летающих в воздухе посторонних частиц, которые могут образовываться при выполнении различных работ. Противопылевой респиратор или защитная маска органов дыхания должны задерживать образующуюся при работе пыль. Продолжительное воздействие сильного шума может привести к потере слуха.
Закрепляйте обрабатываемую деталь.
Закрепленная, например, в тисках деталь удерживается надежнее, чем в Вашей руке.
Запрещается закреплять на электроинструменте таблички и обозначения с помощью винтов и заклепок. Поврежденная изоляция не защищает от поражения электрическим током. Применять приклеиваемые таблички.
Не применяйте принадлежности, которые не были специально сконструированы изготовителем электроинструмента или на применение которых нет разрешения изготовителя. Безопасная эксплуатация не обеспечивается только тем, что принадлежности подходят к Вашему электроинструменту.
Регулярно очищайте вентиляционные отверстия электроинструмента неметаллическим инструментом. Вентилятор двигателя затягивает пыль в корпус. Чрезмерное скопление металлической пыли может стать причиной поражения электрическим током.
Перед включением инструмента проверьте сетевой кабель и вилку на наличие повреждений.
Рекомендация: При работе всегда подключайте электроинструмент через устройство защитного отключения (УЗО) с номинальным током срабатывания 30 мА или менее.
Вибрация, действующая на кисть-руку
Указанный в этих инструкциях уровень вибрации определен в соответствии с методикой измерений, предписанной EN 62841, и может использоваться для сравнения электроинструментов. Он пригоден также для предварительной оценки вибрационной нагрузки.
Уровень вибрации указан для основных областей применения электроинструмента. Он может отличаться при использовании электроинструмента для других применений, использовании иных рабочих инструментов или недостаточном техобслуживании. Следствием может явиться значительное увеличение вибрационной нагрузки в течение всей продолжительности работы.
Для точной оценки вибрационной нагрузки нужно учитывать также и время, когда инструмент
выключен или, хоть и включен, но не находится в работе. Это может снизить среднюю вибрационную нагрузку в течение всей продолжительности работы.
Предусмотрите дополнительные меры предосторожности для защиты пользователя от воздействия вибрации, как напр.: техобслуживание электроинструмента и принадлежностей, теплые руки, организация труда.
Указания по пользованию.
Подводите электроинструмент к заготовке только во включенном состоянии.
При резании держите электроинструмент как можно более перпендикулярно к поверхности заготовки.
Ведите электроинструмент равномерно, слегка подталкивая его в направлении резания. Слишком сильная подача значительно сокращает срок службы электроинструмента.
Не разрезайте листовой металл в местах сварки. Не разрезайте несколько слоев листового металла, если их толщина превышает максимально допустимую толщину материала.
В целях повышения эксплуатационного ресурса пуансона и матрицы рекомендуется наносить смазку вдоль запланированной линии резания:
– при резке листовой стали: пасту для резания или масло для смазывания и охлаждения режущего инструмента,
— при резке алюминия: керосин.
Для вырезания внутренних вырезов необходимо предварительно просверлить отверстие, диаметр отверстия см. «Технические данные».
Выключайте электроинструмент лишь после изъятия из материала.
Признаком износа пуансона и матриц является заметно возросшее необходимое усилие подачи при снижении производительности работы.
BLK1.3TE (\*\*)/BLK1.3CSE (\*\*)/BLK1.6E (\*\*)/
BLK1.6LE (**): Пуансон и матрицу нельзя затачивать. BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Пуансон – но не матрицу – можно затачивать, если длина заточенного пуансона не станет меньше минимально допустимой длины матрицы.
| Матрица Минимальная длина пуансона | |
| BLK2.0E (**): | |
| 3 13 09 040 00 2 45 мм | |
| BLK3.5 (**): | |
| 3 13 09 093 00 3 51,5 мм | |
| 3 13 09 094 00 1 51,5 мм | |
| BLK5.0 (**): | |
| 3 13 09 109 00 2 58,8 мм | |
| 3 13 09 107 00 0 56,6 мм | |
| 3 13 09 108 00 8 54,5 мм | |
BLK2.0E (**)/BLK3.5 (**): При работе с шаблоном нижняя цилиндрическая часть направляющей пуансона идет по шаблону. Расстояние между шаблоном и фактической кромкой резания составляет 2,5 мм.
Толщина шаблона должна составлять минимум 2 мм, общая толщина шаблона и заготовки не должна превышать 5,5 мм.
BLK1.6E (**): Для обработки глубоко гофрированных изделий из листовой стали можно монтировать опционально приобретаемый набор профилей 160. (см. стр. 14)
Техобслуживание и сервисная служба.
При работе в экстремальных условиях при обработке металлов внутри электроинструмента может
откладываться токопроводящая пыль. Это может иметь негативное воздействие на защитную изоляцию электроинструмента. Регулярно продувайте внутреннюю полость
электроинструмента через вентиляционные щели сухим и не содержащим масел сжатым воздухом и подключайте электроинструмент через устройство защитного отключения (УЗО).
Слегка смажьте смазкой поверхности скольжения между креплением матрицы и соном.
Изделия, контактировавшие с асбестом, нельзя отдавать в ремонт. Утилизируйте загрязненные асбестом изделия в соответствии с действующими национальными предписаниями по утилизации отходов, содержащих асбест.
При повреждении шнура питания электроинструмента шнур должен заменить производитель или его представитель.
При необходимости Вы можете самостоятельно заменить следующие части: Рабочие инструменты
Обязательная гарантия и дополнительная гарантия изготовителя.
Обязательная гарантия на изделие предоставляется в соответствии с законоположениями в стране пользователя. Сверх этого, FEIN предоставляет дополнительную гарантию в соответствии с гарантийным обязательством изготовителя FEIN. Комплект поставки Вашего электроинструмента может не включать весь набор описанных или изображенных в этом руководстве по эксплуатации принадлежностей.
Декларация соответствия.
Декларация СЕ действует только для стран Европейского союза и ЕАСТ (Европейской ассоциации свободной торговли) и только для изделий, предназначенных для рынка ЕС или ЕАСТ. После ввода изделия в оборот на рынке ЕС знак UKCA становится недействительным.
Декларация UKCA действует только для рынка Великобритании (Англии, Уэльса и Шотландии) и только для изделий, предназначенных для рынка Великобритании. После ввода изделия в оборот на рынке Великобритании знак СЕ становится недействительным.
С исключительной ответственностью фирма FEIN заявляет, что настоящее изделие соответствует нормативным документам, приведенным на последней странице настоящего руководства по эксплуатации.
Техническая документация: С. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Охрана окружающей среды, утилизация.
Упаковку, пришедшие в негодность электроинструменты и принадлежности следует собирать для экологически чистой утилизации.
| Символ Международноозначение | Националноозначение | Пояснение |
