BLK 3.5 - 電動工具 Fein - 無料のユーザーマニュアル
デバイスのマニュアルを無料で見つける BLK 3.5 Fein PDF形式.
| 製品タイプ | ポータブルナブラ |
| ブランド | Fein |
| モデル | BLK 3.5 |
| 消費電力 (P₁) | 1200 W |
| 出力 (P₂) | 750 W |
| 無負荷ストローク数 (n₀) | 750 /min |
| 重量（EPTA手順01による） | 3.6 kg |
| 鋼板切断能力（400 N/mm²まで） | 3.5 mm |
| 鋼板切断能力（600 N/mm²まで） | 2.3 mm |
| 鋼板切断能力（800 N/mm²まで） | 1.8 mm |
| アルミニウム切断能力（250 N/mm²まで） | 3.5 mm |
| ダイ挿入径 | 30.0 mm |
| 音圧レベル (LₚA) | 87.4 dB（不確かさ K=3.0 dB） |
| 音響パワーレベル (LₜA) | 98.4 dB（不確かさ K=3.0 dB） |
| 最大音圧レベル (LₚCpic) | 114.1 dB（不確かさ K=3.0 dB） |
| 振動放出値 (aₕ) | 5.9 m/s²（不確かさ K=1.5 m/s²） |
| 電源タイプ | 電源コード式（プラグ付きケーブル） |
| 保護 | 二重絶縁 |
| 認証 | CE, UKCA |
| メンテナンス | 換気口を乾燥した圧縮空気で吹き飛ばす ; ポンチン/ダイホルダーの接触面にグリスを塗布する |
| 許可アクセサリー | FEIN専用の工具とアクセサリー |
よくある質問 - BLK 3.5 Fein
ユーザーの質問 BLK 3.5 Fein
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 電動工具 無料でPDF形式で！マニュアルを見つける BLK 3.5 - Fein 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 BLK 3.5 ブランド Fein.
使用説明書 BLK 3.5 Fein
"一般性安全规章"（书目码34130465060）

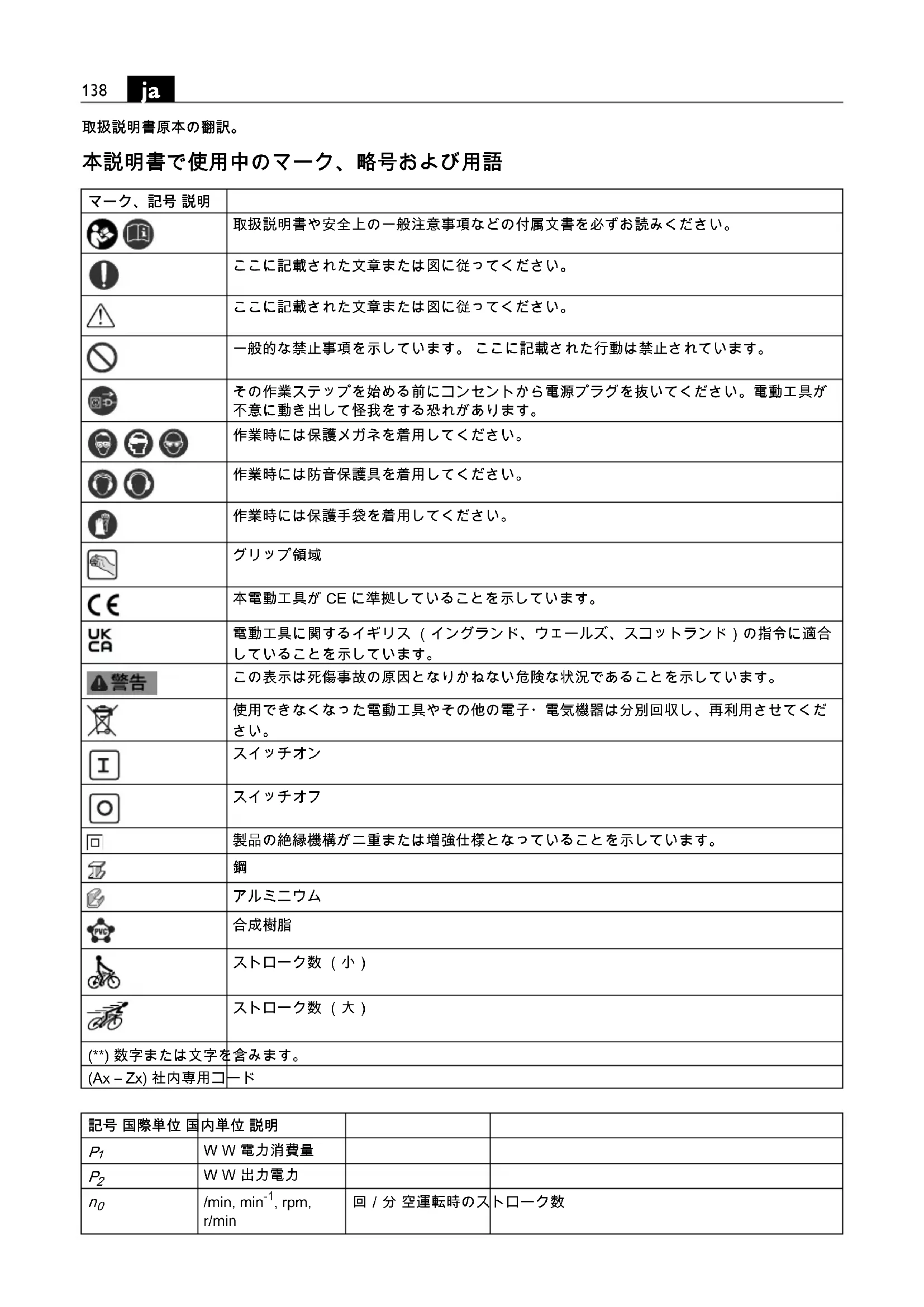

本説明書で使用中のマーク、略号および用語
| マーク、記号説明 | |
 | 取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。 |
 | ここに記載された文章または図に従ってください。 |
 | ここに記載された文章または図に従ってください。 |
 | 一般的な禁止事項を示しています。ここに記載された行動は禁止されています。 |
 | その作業ステップを始める前にコンセントから電源プラグを抜いてください。電動工具が不意に動き出して怪我をする恐れがあります。 |
| [WAB8] | 作業時には保護メガネを着用してください。 |
 | 作業時には防音保護具を着用してください。 |
 | 作業時には保護手袋を着用してください。 |
 | グリップ領域 |
 | 本電動工具がCEに準拠していることを示しています。 |
| [YZX6] | 電動工具に関するイギリス(イングランド、ウェールズ、スコットランド)の指令に適合していることを示しています。 |
 | この表示は死傷事故の原因となりかねない危険な状況であることを示しています。 |
 | 使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてください。 |
 | スイッチオン |
 | スイッチオフ |
| 製品の絶縁機構が二重または増強仕様となっていることを示しています。 | |
 | 鋼 |
| アルミニウム | |
| 合成樹脂 | |
 | ストローク数(小) |
 | ストローク数(大) |
| (**)数字または文字を含みます。 | |
| (Ax-Zx)社内専用コード | |
| 記号 国際単位 国内単位 説明 | |||
| P_1 | WW電力消費量 | ||
| P_2 | WW出力電力 | ||
| n_0 | /min, min^-1 , rpm,r/min | 回/分 空運転時のストローク数 | |
| 記号 | 国際単位 | 国内単位 | 説明 |
| n_S | m/min m/min 切断速度 | ||
| UV V 定格電圧 | |||
| fHz Hz 周波数 | |||
| M... | mm mm メートルねじの寸法 | ||
| ∅ mm mm 円形部品の直径 | |||
| Fe 400 | mm mm 鋼板の最大厚さ 400 N/mm | 2まで | |
| Fe 600 | mm mm 鋼板の最大厚さ 600 N/mm | 2まで | |
| Fe 800 | mm mm 鋼板の最大厚さ 800 N/mm | 2まで | |
| AI 250 | mm mm アルミ製工作物の最大厚さ 250 N/mm | 2まで | |
| mm mm 最小切断穴径 | |||
| mm mm 最小曲線内径 | |||
| kg kg 重量 (EPTA-Procedure 01 に準拠して測定されています) | |||
| L_pA | dB dB 音圧レベル | ||
| L_wA | dB dB 音量レベル | ||
| L_pCpeak | dB dB ピーク音圧レベル | ||
| K... | 不的確 | ||
| a | m/s ^2 | m/s ^2 | EN 62841 準拠振動加速度(3方向のベクトル和) |
| a_h | m/s ^2 | m/s ^2 | 振動値 |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | 国際単位系(SI)で使用されている基本単位および組立単位。 | |
安全のために
安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳
守しないと、感電、火災、怪我等の事故発生の恐れがあります。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
この取扱説明書および付属の「安全上のご注意」
(文書番号34130465060)をよくお読みにな
り、理解したうえで本電動工具をご使用ください。取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。
国内で適用されている一連の労働安全衛生規則にも留意してください。
電動工具について：
このシートメタル材切断用手持ち式ニブラは、切り抜き作業や細かい曲線切り作業にお使いください。雨中でのご使用は絶対に避け、当社純正の各種先端工具ならびにアクセサリーを使って作業してください。
BLK3.5/BLK5.0 (**)：この電動工具は、ISO 8528 規格の G2 タイプ AC 発電機でも使用することができます。しかし、この規定は 10％ 以上の大きな能力変動がある場合は適応いたしません。ご不明な点がありましたら、ご使用の発電機についてご確認ください。
特殊な安全注意事項
同梱のハンドルを取り付けてご使用ください。コントロールを失うと、けがの原因になります。
個人防護具を着用してください。用途に応じてフェイスシールド、保護ゴーグルおよび保護メガネを着用してください。各用途に適した防じんマスク、防音保護具、作業手袋または特殊な作業エプロンなどを着用し、研削時に発生する粉じんから身体を守ってください。作業中に飛散する様々な異物から目を守ってください。粉じんマスクおよび呼吸マスクなどを着用し、作業中に発生する粉じんから防護してください。騒音の激しい場所で作業を長時間続けると、聴力損失の原因となることがあります。
材料をしっかりと固定してください。材料をクランプ等で固定すると、手で保持する場合よりも安全です。
電動工具上に銘板やマークを固定する際には、ネジやリベットを使用しないでください。電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。貼付方式の銘板を使用してください。
電動工具メーカーが認証していないアクセサリーは使用しないでください。アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。
非金属製工具で電動工具の通気孔を定期的に掃除してください。モーターファンは粉じんを装置内へ吸引します。金属粉じんが多く蓄積されると、感電を発生する恐れがあります。
ご使用になる前に電源線およびプラグが破損していないかを確認してください。
推奨：この電動工具には検出電流が 30 mA またはそれ以下の漏電遮断器 (RCD) を常に使用ください。
手に伝わる振動
本説明書上に記載された振動レベルは EN 62841 の規格に準拠した測定方法で測定されているため、この情報は他の電動工具との比較時にご使用いただけます。また、振動負荷の事前調査にもご使用いただけます。記載中の振動レベルは電動工具を主な用途にご使用になった場合の代表値を示しています。用途やご使用になる先端工具、保守状況によっては、記載中の振動レベルと異なることがあります。このような場合、作業中の振動負荷が大幅に高くなることがあります。
振動負荷を正確に推測する場合には、電動工具のスイッチを切っている時間やスイッチは入っていても実際に使用していない時間も考慮に入れる必要があります。これにより、作業中の振動負荷は大幅に低下することがあります。
電動工具や先端工具の保守、手の保温、作業フローの計画などの追加的措置を定めることで、作業員を振動負荷から保護してください。
取り扱いにあたっての注意
必ず電動工具のスイッチを入れてから工作物にあててください。
切断の際には電動工具を加工表面に向かってできるだけ垂直に保持してください。
電動工具に均等に力をあてながら、切断方向へ軽く押してください。力を与えすぎると、電動工具の寿命が大幅に短くなります。
シートメタル材の溶接箇所の切断はお避けください。能力以上の厚さの多層シートメタル材の切断はお避けください。
パンチとダイの寿命を向上させるため、切断線上には潤滑剤を塗布されることをお奨めします：
- 鋼板の切断時：カッティングペーストまたは切削油 - アルミの切断時：スピンドル油
窓抜き作業の際には、事前に穴をあけることが必要です。穴径については『技術仕様』を参照してください。
切断線から電動工具を引き出してからスイッチを切ってください。
パンチとダイが磨耗していると、大幅に力を加えなければ作業が進まなくなります。
BLK1.3TE ( ^ )/BLK1.3CSE ( ^ )/BLK1.6E ( ^** )/
BLK1.6LE ( ^** ): パンチとダイの再研磨はできません。
BLK2.0E (**) / BLK3.5 (**) / BLK5.0 (**) : 再研磨されたパンチの長さがダイの最小長さを下回らない限り、パンチの再研磨が可能です（ダイの再研磨はできません）。
| ダイパンチの最小長さ | |
| BLK2.0E (**): | |
| 3 13 09 040 00 2 45 mm | |
| BLK3.5 (**): | |
| 3 13 09 093 00 3 51.5 mm | |
| 3 13 09 094 00 1 51.5 mm | |
| BLK5.0 (**): | |
| 3 13 09 109 00 2 58.8 mm | |
| 3 13 09 107 00 0 56.6 mm | |
| 3 13 09 108 00 8 54.5 mm |
BLK2.0E (**) / BLK3.5 (**): 型板を使用して切断作業を行う際には、パンチガイド下部の円柱部で做いがおこなわれます。型板と実際の切断エッジの間隔は 2.5 mm です。型板の厚さは 2 mm 以上であることが必要です。また、型板と材料の厚さ合計は 5.5 mm 以下であることが必要です。
BLK1.6E (**)：台形波板の加工用として Profile-Set 160 を取り付けることができます（オプション）。（参照ページ 14）
メンテナンスおよび顧客サービス
過度な環境条件下で金属材料を加工すると、電動工具内部に導通性を持つ粉じんが溜まの絶縁機構に悪影響をおよぼすことがありまとめ、電動工具の通気孔から乾燥したオイル宿空気を吹き付けて内部の粉じんを除去する漏電遮断器（RCD）を接続してください。
ダイホルダーとパンチの接触面にグリスを少し塗布してください。
アスベストと接触した製品は修理に出さないでください。アスベストで汚染された製品は、各国に適用されているアスベスト含有廃棄物の処理の既定に従って処分してください。
本電動工具の接続コードが破損した場合、メーカーまたは代理業者に接続コードを交換させてください。
以下の部品は、必要に応じてお客様ご自身で交換していただけます：先端工具
保証
製品保証に関しては、本製品が販売される国で定められた法的規定が適用されます。さらに FEIN 社の保証内容に従い、保証が適用されます。
本電動工具の標準付属品には、本取扱説明書に記載または図示されたアクセサリーの一部のみが含まれることがあります。
準拠宣言
CE 宣言は、欧州連合および EFTA (European Free Trade Association) の加盟国、および EU 市場または EFTA 市場向け製品のみを対象として適用されます。EU 市場で製品を販売する際には、UKCA マーキングはその効力を失います。
UKCA宣言は、イギリス（イングランド、ウェールズ、スコットランド、およびイギリス市場向け製品のみを対象として適用されます。イギリス市場で製品を販売する際には、CEマーキングはその効力を失います。
FEIN 社は、本製品が本取扱説明書の最終頁に記載された一連の基準に準拠していることを宣言します。
技術資料発行者：
C.& E. Fein GmbH,
D-73529 Schwäbisch Gmünd
環境保護、処分
梱包資材、使用済みの電動工具およびアクセサリーは、環境にやさしい資源リサイクルのために分別してください。
