| Tip de produs | Grignon portabil |
| Marcă | Fein |
| Model | BLK 3.5 |
| Putere absorbită (P₁) | 1200 W |
| Putere utilă (P₂) | 750 W |
| Număr de curse în gol (n₀) | 750 /min |
| Greutate (conform EPTA-Procedura 01) | 3,6 kg |
| Capacitate de tăiere oțel până la 400 N/mm² | 3,5 mm |
| Capacitate de tăiere oțel până la 600 N/mm² | 2,3 mm |
| Capacitate de tăiere oțel până la 800 N/mm² | 1,8 mm |
| Capacitate de tăiere aluminiu până la 250 N/mm² | 3,5 mm |
| Diametrul de inserție al matriței | 30,0 mm |
| Nivel de presiune acustică (LₚA) | 87,4 dB (incertitudine K=3,0 dB) |
| Nivel de intensitate acustică (LₜA) | 98,4 dB (incertitudine K=3,0 dB) |
| Nivel max. de presiune acustică (LₚCpic) | 114,1 dB (incertitudine K=3,0 dB) |
| Valoarea emisiei vibratorii (aₕ) | 5,9 m/s² (incertitudine K=1,5 m/s²) |
| Tip de alimentare | Rețea (cablu cu ștecher) |
| Protecție | Izolație dublă |
| Conformitate | CE, UKCA |
| Întreținere | Suflați orificiile de ventilație cu aer comprimat uscat; ungeți suprafețele de contact dintre poanson și port-matriță. |
| Accesorii autorizate | Unelte de lucru și accesorii FEIN specifice |
Întrebări frecvente - BLK 3.5 Fein
Întrebările utilizatorilor despre BLK 3.5 Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Unealtă electrică în format PDF gratuit! Găsiți manualul dvs. BLK 3.5 - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. BLK 3.5 mărcii Fein.

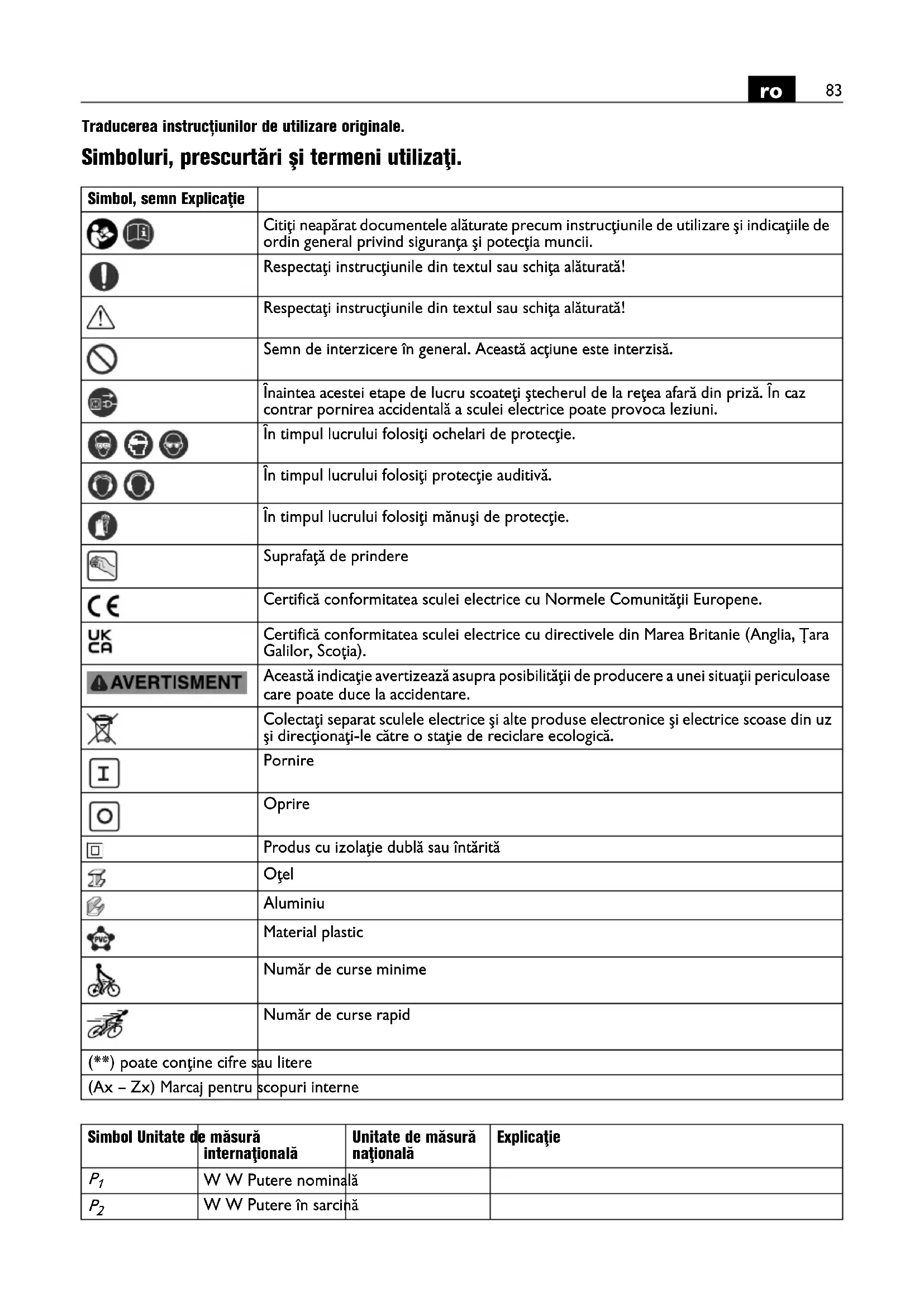

MANUAL DE UTILIZARE BLK 3.5 Fein
Traducerea instructiunilor de utilizare originale.
Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |||
 |  | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. | |
 | Respectați instrucțiunile din textul sau schița alăturată! | ||
| [6SA6] | Respectați instrucțiunile din textul sau schița alăturată! | ||
 | Semn de interzicere în general. Această acțiune este interzisă. | ||
| [4B84] | Înaintea acestei etape de lucru scoateți ștecherul de la rețea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. | ||
 |  |  | În timpul lucrului folosiți ochelari de protecție. |
 |  | În timpul lucrului folosiți protecție auditivă. | |
| [WZ5S] | În timpul lucrului folosiți mănuși de protecție. | ||
 | Suprafață de prindere | ||
 | Certifică conformitatea sculei electrice cu Normele Comunității Europene. | ||
 | Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Tara Galilor, Scoția). | ||
| [ZGH2] | VERTISMENT | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. | |
 | Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. | ||
 | Pornire | ||
 | Oprire | ||
 | Produs cu izolație dublă sau întărită | ||
| [6THB] | Oțel | ||
 | Aluminiu | ||
 | Material plastic | ||
 | Număr de curse minime | ||
 | Număr de curse rapid | ||
| (**) poate conține cifre sau litere | |||
| (Ax - Zx) Marcaj pentru scopuri interne | |||
| Simbol Unitate de măsură internațională | Unitate de măsură națională | Explicație |
| P_1 | W W Putere nominală | |
| P_2 | W W Putere în sarcină |
| Simbol | Unitate de măsură internațională | Unitate de măsură națională | Explicație |
| n_0 | /min, min ^-1 , rpm, r/min | rot/min Număr de curse la mers în gol | |
| n_S | m/min m/min Viteza de tăiere | ||
| UV V Tensiune de măsurare | |||
| fHz Hz Frecvență | |||
| M... | mm mm Dimensiune, filet metric | ||
| ∅ mm mm Diametrul unei piese rotunde | |||
| Fe 400 | mm mm Grosime max. a materialului din oțel până la 400 N/mm ^2 | ||
| Fe 600 | mm mm Grosime max. a materialului din oțel până la 600 N/mm ^2 | ||
| Fe 800 | mm mm Grosime max. a materialului din oțel până la 800 N/mm ^2 | ||
| Al 250 | mm mm Grosime max. a materialului din aluminiu până la 250 N/mm ^2 | ||
| mm mm Diametru gaură preliminară pentru afundare cu matriță | |||
| mm mm Rază minimă a curbei de tăiere | |||
| kg kg Greutate conform EPTA-Procedure 01 | |||
| L_pA | dB | dB | Nivel presiune sonoră |
| L_wA | dB | dB | Nivel putere sonoră |
| L_pCpeak | dB | dB | Nivel maxim putere sonoră |
| K... | Incertitudine | ||
| a | m/s ^2 | m/s ^2 | Valoarea vibrațiilor emise conform EN 62841 (suma vectorială a trei direcții) |
| a_h | m/s ^2 | m/s ^2 | Valoarea vibrațiilor emise |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instructiunile și indicatiile privind siguranța și
protectia muncii. Nerespectarea instrucțiunilor și indicațiilor privind siguranța și protecția muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de
ordin general privind siguranța și protecția muncii" (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.
Respectați deasemenea normele naționale de protecția muncii.
Destinația sculei electrice:
foarfece ronțăitor (mașină de tăiat tabla prin ștanțare) destinat tăierii tablei, executării de decupaje și tăieri în linie curbă strânsă cu scule și accesorii admise de FEIN, fără răcire cu apă, în mediu protejat de intemperii.
BLK3.5/BLK5.0 (**) : Această sculă electrică este concepută și pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerințele standardului ISO 8528, clasa de execuție G2. Se consideră că cerințele standardului nu sunt respectate în special în cazul în care așa numitul coeficienț al distorsiunilor de neliniaritate depășește 10 %. În caz de dubiu informați-vă cu privire la generatorul pe care îl utilizați.
Instrucțiuni speciale privind siguranța și protectția muncii.
Folosiți mânerele suplimentare livrate împreună cu scula electrică. Pierderea controlului poate duce la răniri.
Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material.
Ochii trebuie protejati de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protectie impotriva prafului sau masca de protectie a respiratiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
Asigurați piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ținută mai sigur decât atunci când o prindeți numai cu mâna.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protecție împotriva electrocutării. Folosiți etichete autocolante.
Nu folosiți accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiții de siguranță nu este garantată numai prin faptul că accesoriiul respectiv se potrivește la scula dumneavoastră electrică.
Curățați regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice.
Înaintea punerii în funcțiune verificați dacă cablul de alimentare și stecherul nu sunt deteriorate.
Recomandare: conectați scula electrică întotdeauna printr-un întrerupător cu protectie diferențială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic.
Vibrații mână-braț
Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 și poate fi utilizat la compararea sculelor electrice între ele.
Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispositive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.
Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.
Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a mâinilor, organizarea rațională a proceselor de lucru.
Instrucțiuni de utilizare.
Conduceți scula electrică spre piesa de lucru numai după ce în prealabil ați pornit-o.
În timpul tăierii țineți scula electrică cât mai perpendicular posibil pe suprafața piesei de lucru.
Conduceți uniform scula electrică împingând-o ușor în direcția de tăiere. Un avans prea puternic reduce considerabil durata de viață a accesoriiilor utilizate.
Nu tăiați tabla în punctele de sudură. Nu tăiați foi de tablă multistrat având o grosime mai mare decât grosimea maximă admisă pentru materialul de lucru.
Pentru mărirea durabilității poansonului și a matritei se recomandă aplicarea unui lubrifiant de-a lungul liniei de tăiere preconizate:
- pentru tăieri în tablă din oțel: pastă de tăiere sau ulei,
- pentru tăieri în aluminiu: petrol.
Pentru executarea unui decupaj interior este necesară realizarea unei găuri preliminare, referitor la diametrul acesteia vezi paragraful „Date tehnice“.
Deconectați scula electrică numai după ce în prealabil ați extras-o din urma de tăiere.
Simptomul care indică uzura poansoanelor și matrițelor este necesitatea unei forțe de avans considerabil mai mari, productivitatea fiind însă scăzută.
BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/
BLK1.6LE (**) : Poansonul și matrița nu pot fi reascuțite.
BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): poansonul da — matrița nu — poate fi reascuțit numai în cazul în care lungimea poansonului reascuțit nu este inferioară lungimii minime admise, funcție de matrița folosită.
Matriță Lungime minimă poanson
BLK2.0E (**)/BLK3.5 (**): În cazul tăierii de contur după şablon, partea cilindrică inferioară a ghidajului poansonului trebuie să se sprijine pe şablon. Distanța dintre şablon și tăișul propriu-zis trebuie să fie de 2,5 mm.
Şablonul trebuie să aibă o grosime de cel puțin 2 mm, grosimea totală a şablonului și piesei de lucru nu trebuie să depășească 5,5 mm.
BLK1.6E (**) : Pentru prelucrarea tablei ambutisate adânc poate fi montat setul pentru profile 160. (vezi pagina 14)
Întreținere și asistență service post- vânzări.
În condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf metallic bun
conducător electric. Izolația de protecție a sculei electrice poate fi afectată. Suflați frecvent interiorul sculei electrice prin fantele de aerisire cu aer comprimat uscat, fără ulei și legați în serie un întrerupător automat de protecție la curent rezidual FI/RCD.
Ungeți puțin suprafețele de alunecare dintre portmatriță și poanson.
Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.
În cazul în care cablul de alimentare al sculei electrice este deteriorat, el trebuie înlocuit de către producător sau de către reprezentantul acestuia.
Puteti schimba și singuri, dacă este necesar, următoarele piese: Accesorii de lucru
Garantia legală de conformitate și garanția comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesorilor descrise sau illustrate în prezentele instrucțiuni de folosire.
Declaratie de conformitate.
Declaratia CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.
Declaratia UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilor și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.
Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.
Documentatie tehnica la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Protectția mediului înconjurător, eliminare.
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
