NÁVOD NA OBSLUHU IAN 346311 Playtive

1. Vhodným imbusovým klíčem povolte šrouby

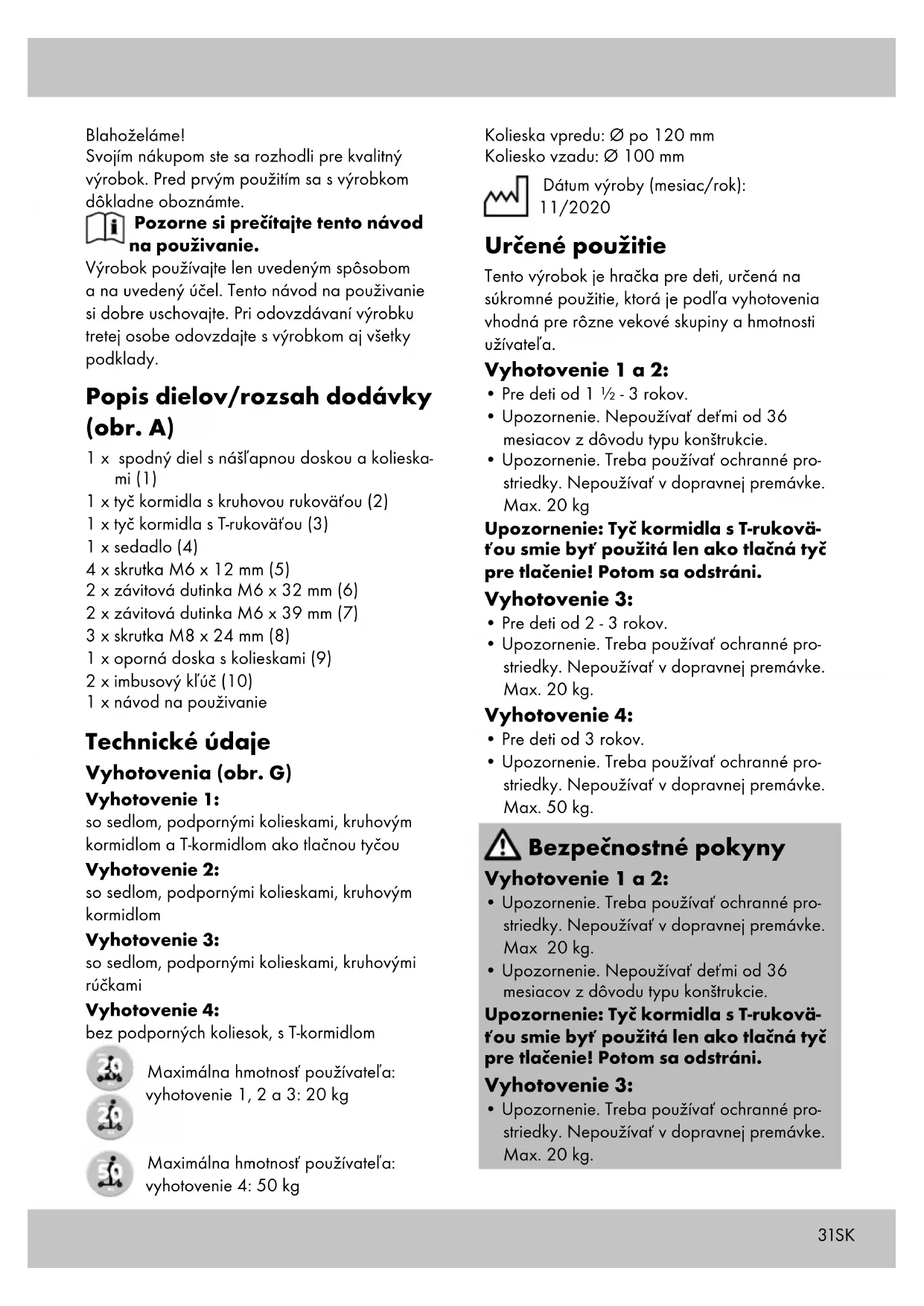

šrouby.30 Záruční doba se neprodlužuje po případných opravách v době záruky ani v případě zákon- ného ručení nebo kulance. Toto platí také pro náhradní a opravené díly. Opravy prováděné po vypršení záruční lhůty se platí. IAN: 346311_2004 Servis Česko Tel.: [phone] E-Mail: [e-mail] CZ31SK Blahoželáme! Svojím nákupom ste sa rozhodli pre kvalitný výrobok. Pred prvým použitím sa s výrobkom dôkladne oboznámte. Pozorne si prečítajte tento návod na použivanie. Výrobok používajte len uvedeným spôsobom a na uvedený účel. Tento návod na použivanie si dobre uschovajte. Pri odovzdávaní výrobku tretej osobe odovzdajte s výrobkom aj všetky podklady. Popis dielov/rozsah dodávky (obr. A) 1 x spodný diel s nášľapnou doskou a kolieska- mi (1) 1 x tyč kormidla s kruhovou rukoväťou (2) 1 x tyč kormidla s T-rukoväťou (3) 1 x sedadlo (4) 4 x skrutka M6 x 12 mm (5) 2 x závitová dutinka M6 x 32 mm (6) 2 x závitová dutinka M6 x 39 mm (7) 3 x skrutka M8 x 24 mm (8) 1 x oporná doska s kolieskami (9) 2 x imbusový kľúč (10) 1 x návod na použivanie Technické údaje Vyhotovenia (obr. G) Vyhotovenie 1: so sedlom, podpornými kolieskami, kruhovým kormidlom a T-kormidlom ako tlačnou tyčou Vyhotovenie 2: so sedlom, podpornými kolieskami, kruhovým kormidlom Vyhotovenie 3: so sedlom, podpornými kolieskami, kruhovými rúčkami Vyhotovenie 4: bez podporných koliesok, s T-kormidlom Maximálna hmotnosť používateľa: vyhotovenie 1, 2 a 3: 20 kg Maximálna hmotnosť používateľa: vyhotovenie 4: 50 kg Kolieska vpredu: Ø po 120 mm Koliesko vzadu: Ø 100 mm Dátum výroby (mesiac/rok): 11/2020 Určené použitie Tento výrobok je hračka pre deti, určená na súkromné použitie, ktorá je podľa vyhotovenia vhodná pre rôzne vekové skupiny a hmotnosti užívateľa. Vyhotovenie 1 a 2:

• Pre deti od 1 ½ - 3 rokov.

• Upozornenie. Nepoužívať deťmi od 36 mesiacov z dôvodu typu konštrukcie.

• Upozornenie. Treba používať ochranné pro- striedky. Nepoužívať v dopravnej premávke. Max. 20 kg Upozornenie: Tyč kormidla s T-rukovä- ťou smie byť použitá len ako tlačná tyč pre tlačenie! Potom sa odstráni. Vyhotovenie 3:

• Pre deti od 2 - 3 rokov.

• Upozornenie. Treba používať ochranné pro- striedky. Nepoužívať v dopravnej premávke. Max. 20 kg. Vyhotovenie 4:

• Pre deti od 3 rokov.

• Upozornenie. Treba používať ochranné pro- striedky. Nepoužívať v dopravnej premávke. Max. 50 kg. Bezpečnostné pokyny Vyhotovenie 1 a 2:

• Upozornenie. Treba používať ochranné pro- striedky. Nepoužívať v dopravnej premávke. Max 20 kg.

• Upozornenie. Nepoužívať deťmi od 36 mesiacov z dôvodu typu konštrukcie. Upozornenie: Tyč kormidla s T-rukovä- ťou smie byť použitá len ako tlačná tyč pre tlačenie! Potom sa odstráni. Vyhotovenie 3:

• Upozornenie. Treba používať ochranné pro- striedky. Nepoužívať v dopravnej premávke. Max. 20 kg.32 Vyhotovenie 4:

• Upozornenie. Treba používať ochranné pro- striedky. Nepoužívať v dopravnej premávke. Max. 50 kg. Vyhotovenie 1, 2, 3 a 4: UPOZORNENIE!

• Všetky obalové a upevňovacie mate- riály nie sú súčasťou výrobku a mu- sia byť z bezpečnostných dôvodov odstránené skôr, než sa výrobok odovzdá deťom na hranie.

• Deti sa s výrobkom smú hrať len pod dohľadom. Nebezpečenstvo poranenia!

• Montáž výrobku by sa mala vykonať vždy dospelou osobou kvôli existujúcim malým dielom!

• Výrobok môže naraz používať len jedna osoba.

• Výrobok pred každým použitím skontrolujte, či nie je poškodený alebo opotrebovaný. Vždy kontrolujte pevné dotiahnutie všetkých spoko- vacích segmentov. Výrobok sa môže používať len v bezchybnom stave!

• Uistite sa, že skrutky a závitové dutinky nestra- tili svoju samozvernú schopnosť.

• Nerobte také úpravy výrobku, ktoré by mohli za určitých okolností ohroziť vašu bezpečnosť.

• Vždy používajte vhodné ochranné pomôcky (prilba, ochranu na ruky, zápästia, lakte a ko- lená) ako aj topánky!

• Vždy berte ohľad na ostatných ľudí!

• Výrobok používajte iba na vhodných povr- choch, ktoré sú rovné, čisté a suché. Jazdite čo možno najďalej od iných účastníkov premávky. Nepoužívajte šikmý terén, schody a otvorené povodia.

• Nikdy nejazdite v tme alebo v zlých pome- roch viditeľnosti.

• Nenechajte Vaše dieťa používať výrobok bez dozoru, pretože deti nevedia odhadnúť potenciálne riziká.

• Pri používaní výrobku je potrebná zručnosť, aby sa zabránilo pádu alebo zrážkam, ktoré by mohli viesť k zraneniu jazdca alebo ďal- ších osôb. Zabránenie vecným škodám!

• Vyhýbajte sa vode, oleju, výtlkom a veľmi drsným povrchom. Montáž Montáž tyče kormidla (obr. B) Potrebujete spodný diel (1) a pre varianty 1, 2 a 3 tyč kormidla s kruhovou rukoväťou (2) a pre variantu 4 tyč kormidla s T-rukoväťou (3). Stlačte kolík (2a, 3a) a vložte tyč kormidla do spodného dielu. Dôležité: Dbajte na to, aby tyč kormidla zapadla do spodného dielu. Montáž vyhotovenia 1 a 2 (obr. C) Vložte sedlo (4) do spodného dielu (1). Dbajte na to, aby otvory v sedadle a spodnom diely ležali nad sebou. Vložte krátke dutinky (6) zhora cez oba predné otvory a upevnite ich zospodu dvoma skrutkami (5). Vložte dlhé dutinky (7) zhora cez oba zadné otvory sedadla a zadné otvory dosky oporného kolesa (9). Tieto upevnite zospodu dvoma skrutkami (5). Za- skrutkujte skrutku (8) do predného otvoru dosky oporného kolesa a túto pevne utiahnite (obr. D). Na montáž použite dodávaný imbusový kľúč (10) a zakontrujte všetky skrutky a pdutinky. Upozornenie: Tyč kormidla s T-rukovä- ťou môže byť pri variante 1 použitá ako tlačná tyč. Zatlačte kolík (3a) tyče kormidla pomocou T-rukoväte (3) smerom dovnútra a vložte tyč kormidla s T-rukoväťou (3) do otvoru na sedadle (4). Kolík (3a) musí počuteľne zaklapnúť. Montáž vyhotovenia 3 (obr. E) Upevnite dosku oporného kolesa (9) do zadných troch otvorov pomocou skrutiek (8) a skrutky pevne dotiahnite pomocou dodaného inbusového kľúča (10). Nastavenie výšky sedla (obr. F) Sedlo sa môže nastaviť do rôznych výšok od cca 26 – 32 cm. Za týmto účelom uvoľnite zaisťovaciu skrutku (4a) a nastavte požadovanú výšku. Zaisťovaciu skrutku opäť pevne utiahnite. SK33SK Po výmene: Ubezpečte sa, aby skrutky boli po prvých minútach jazdy stále pevne upevnené a aby sa nič neuvoľnilo alebo povolilo. Utiahnite koliesko ešte raz, aby ste sa ubezpečili, že beží hladko. Skladovanie, čistenie Po použití výrobku odporúčame dôkladné čistenie a sušenie. Odstráňte malé kamienky alebo iné predmety, ktoré sa za určitých okolnostiach zachytili na kolieskach. Výrobok uschovajte vždy na suchom mieste. Pokyny k likvidácii Výrobok a obalový materiál zlikvidujte v súlade s aktuálnymi miestnymi predpismi. Obalový materiál, ako napr. fóliové vrecúško nepatrí do rúk detí. Obalový materiál uschovajte mimo dosahu detí. Výrobky a obaly likvidujte ekologickým spôsobom. Recyklačný kód slúži na označenia rôznych materiálov na navrátenie do obehu opätovného využitia. Kód sa skladá z recyklačného symbolu - ktorý má odzrkadľovať zhodnotenie recyklačnýého obehu - a číslo označujúce materiál. Pokyny k záruke a priebehu servisu Produkt bol vyrobený s maximálnou zodpo- vednosťou a v priebehu výroby bol neustále kontrolovaný. Na tento produkt máte tri roky záruku od dátumu kúpy produktu. Pokladničný lístok si odložte. Záruka sa vzťahuje len na chyby materiálu a výrobné chyby a zaniká pri neodbornej manipulácii s produktom. Záruka nemá vplyv na Vaše zákonné práva, predovšetkým na práva vyplývajúce zo záruky. V prípade reklamácie sa obráťte na nižšie uvedenú servisnú linku, alebo nám napíšte e-mail. Demontáž Demontáž tyče kormidla Stlačte kolík (2a, 3a) na zadnej strane spodné- ho dielu a vytiahnite tyč kormidla von (obr. B). Aby ste odstránili tyč kormidla zo sedla, stlačte kolík (3a) a vytiahnite tyč kormidla von. Demontáž sedla (obr. C) Uvoľnite skrutky a vytiahnite závitové dutinky. Zložte sedlo. Použitie Jazdenie V závislosti od variantu, sedieť na sedle a pravi- delným odrážaním oboma nohami sa uviesť do pohybu alebo pri používaní bez sedla, položiť jednu nohu na nášľapnú dosku a pravidelným odrážaním sa uvieť do pohybu. Výrobok je ovládaný presúvaním hmotnosti. Brzdenie Pri variante so sedlom sa zabrzdí zložením oboch nôh na zem. Pri použití bez sedla sa pri brzdení stúpi jednou nohou na treciu brzdu zadného kolesa. Údržba Výmena predných koliesok Predné kolieska môžete vymeniť vy. Dôležité! Dodržujte technické údaje. Kolieska, ktoré majú iný priemer, môžu zmeniť vlastnosti jazdy a za istých okolností môžu viesť k ohrozeniu užívateľa. Nepoužívajte kolieska, ktoré nie je možné bezchybne namontovať. Nikdy neinštalujte väčšie kolieska ako sú pôvodné kolieska výrobku. Kolieska sa opotrebovávajú. Toto opotrebenie je závislé od mnohých faktorov, ako napríklad od podkladu, veľkosti a hmotnosti používateľa, poveternostných podmienok, materiálu koliesok a ich tvrdosti. Preto je nutné ich z času načas vymeniť.

1. Uvoľnite skrutky oboch predných koliesok vhod-

ným inbusovým kľúčom a tieto vytiahnite von.

2. Naspäť namontujete nové kolieska a zaistite

nové kolieska skrutkami.34 Naši servisní zamestnanci sa s Vami dohodnú na ďalšom postupe a urýchlene vykonajú všetky potrebné kroky. V každom prípade Vám poradí- me osobne. Záručná lehota sa nepredlžuje v dôsledku even- tuálnych opráv na základe záruky, zákonného plnenia záruky alebo v dôsledku prejavu ocho- ty. To platí tiež pre vymenené alebo opravené diely. Opravy vykonané po uplynutí záručnej lehoty sú spoplatnené. IAN: 346311_2004 Servis Slovensko Tel.: [phone] E-Mail: [e-mail] SK3536
