G 13SB3 - Drvič HITACHI - Bezplatný návod na obsluhu

Typ produktu	Uhlová brúska (brúska)
Značka	Hitachi
Model	G 13SB3
Maximálny priemer kotúča	125 mm
Voľnobežné otáčky	11 000 ot/min (odhad)
Príkon	1 200 W (odhad)
Napájanie	230 V ~ 50 Hz
Hmotnosť (hlavná jednotka)	2,5 kg (odhad)
Použitie	Brúsenie, rezanie, odhrotovanie, čistenie
Kompatibilné materiály	Oceľ, bronz, hliník, syntetické živice, bridlica, tehla, mramor
Bočná rukoväť	Áno, súčasťou balenia
Ochranný kryt kotúča	Áno, nastaviteľný
Spínač	Vypínač zap/vyp s tlačidlom
Uhlíkové kefky	Vymeniteľné (spotrebný materiál)
Údržba a čistenie	Pravidelne čistite vetracie otvory stlačeným vzduchom
Bezpečnostné pokyny	Noste ochranné okuliare, chrániče sluchu, protiprachovú masku
Náhradné diely a opraviteľnosť	Uhlíkové kefky, brúsne kotúče, bočná rukoväť, ochranný kryt; oprava autorizovaným servisom Hitachi
Záruka	Záruka výrobcu podľa národných predpisov
Všeobecné informácie	V súlade s normami EN60745; hladina hluku 97 dB(A); vibrácie 4,0 m/s²

Často kladené otázky - G 13SB3 HITACHI

Aký je maximálny priemer kotúča pre Hitachi G 13SB3?

Maximálny priemer kotúča je 125 mm. Používajte iba kotúče kompatibilné s týmto rozmerom.

Ako vymeniť uhlíkové kefky?

Odpojte náradie. Odstráňte zadný kryt, nadvihnite pružinu, vyberte starú kefku a vložte novú pri dodržaní orientácie. Zatvorte kryt. Používajte náhradné uhlíkové kefky Hitachi.

Môžem toto náradie použiť na rezanie?

Áno, G 13SB3 je určený na brúsenie a rezanie. Použite vhodný rezací kotúč a špeciálny ochranný kryt (predávaný samostatne).

Akú ochranu nosiť počas používania?

Vždy noste bezpečnostné okuliare, chrániče sluchu, protiprachovú masku a rukavice. Odporúča sa ochranná zástera.

Ako čistiť náradie?

Odpojte náradie. Vyčistite vetracie otvory suchým stlačeným vzduchom na odstránenie prachu. Nepoužívajte kovové predmety.

Čo robiť, ak náradie nadmerne vibruje?

Okamžite zastavte náradie. Skontrolujte, či kotúč nie je poškodený, či je správne namontovaný a či je príruba dotiahnutá. Ak problém pretrváva, kontaktujte autorizovaný servis Hitachi.

Môžem použiť redukčné krúžky na prispôsobenie kotúča?

Nie, nepoužívajte redukčné krúžky ani adaptéry. Kotúče musia presne zodpovedať priemeru vretena.

Ako upevniť ochranný kryt?

Ochranný kryt sa upevňuje otáčaním poistného krúžku. Nastavte ho tak, aby chránil obsluhu a zároveň ponechával čo najmenšiu časť kotúča odkrytú.

Aký je výkon tohto náradia?

Príkon nie je výslovne uvedený v návode, ale podobné modely Hitachi z tejto rady dosahujú približne 1200 W.

Kde nájdem náhradné diely?

Obráťte sa na autorizovaný servis Hitachi alebo špecializovaného predajcu. Uhlíkové kefky a brúsne kotúče sú k dispozícii u distribútorov.

NÁVOD NA OBSLUHU G 13SB3 HITACHI

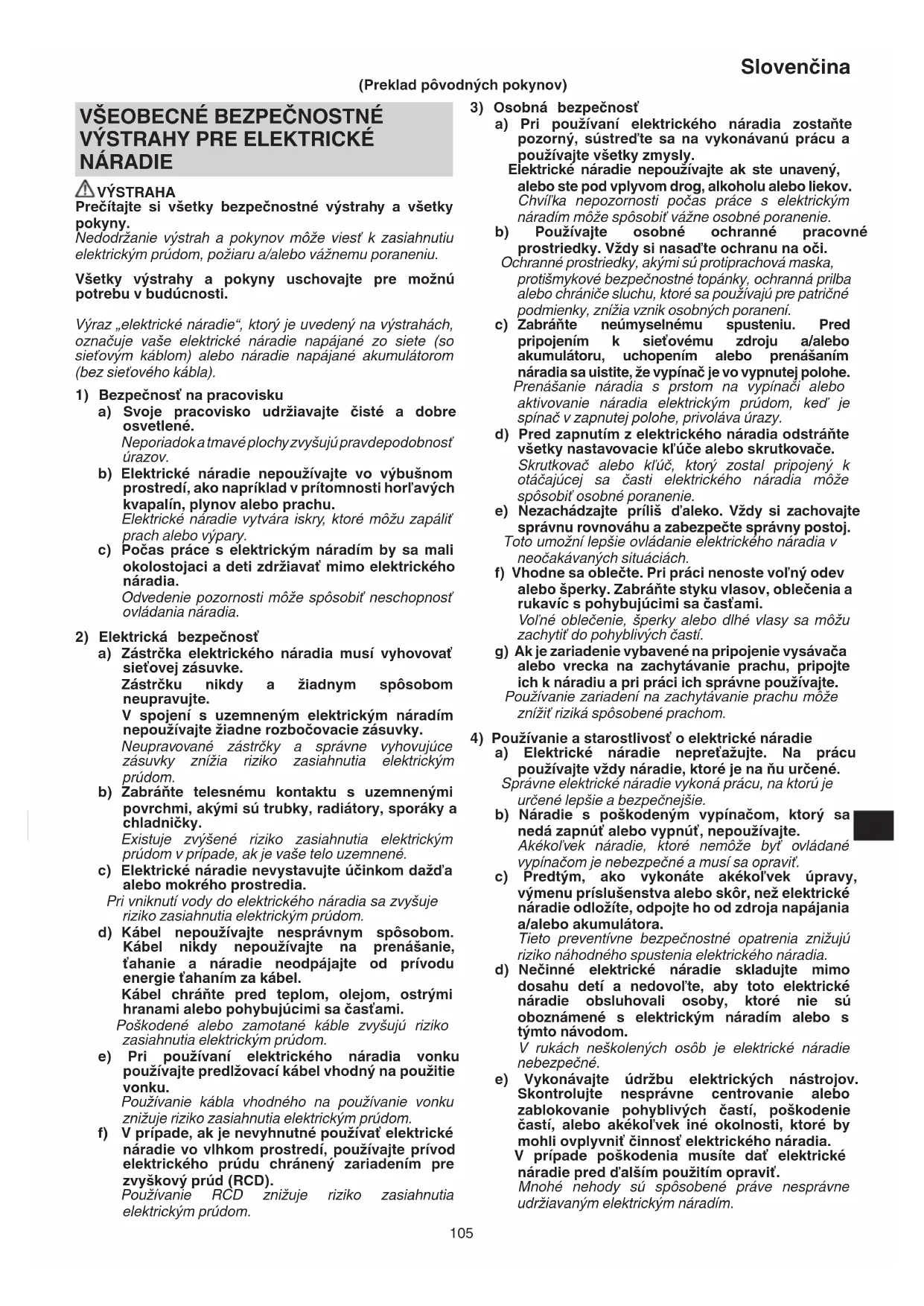

Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny.

Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.

Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.

Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené.
Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horl'avých kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia.
Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.

a) Zástrčka elektrického náradia musí vyhovovať sietovej zásuvke.
Zástrčku nikdy a žiadnym spôsobom neupravujte.
V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.
Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.

c) Elektrické náradie nevystavujte účinkom dažd'a alebo mokrého prostredia.

Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.

d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, t'ahanie a náradie neodpájajte od prívodu energie t'ahaním za kábel.

Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami.

Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.

e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.

Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.

f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).

Používanie RČD znižuje riziko zasiahnutia elektrickým prúdom.

a) Pri používaní elektrického náradia zostante pozorný, sústred'te sa na vykonávanú prácu a používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit vážne osobné poranenie.

b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči.

Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, ked' je spínač v zapnutej polohe, privoláva úrazy.

d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie klúče alebo skrutkovače. Skrutkovač alebo klúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit' osobné poranenie.

e) Nezachádzajte príliš d'aleko. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.

f) Vhodne sa oblečte. Pri práci nenoste vol'ný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami.

Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu zachytit' do pohyblivých častí.

g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.

Používanie zariadení na zachytávanie prachu môže znížit riziká spôsobené prachom.

4) Používanie a starostlivost' o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie.

b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnút alebo vypnút, nepoužívajte. Akékol'vek náradie, ktoré nemôže byt ovládané vypínačom je nebezpečné a musí sa opraviť.

c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo akumulátora.

Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.

d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.

e) Vykonávajte údržbu elektrických nástrojov. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvnit činnosť elektrického náradia. V prípade poškodenia musíte dat' elektrické náradie pred d'alším použitím opravit'.

Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.

Slovenčina

f) Rezný nástroj udržiavajte ostrý a čistý.

Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je l'ahšie ovládatel'ný.

g) Elektrické náradie, príslušenstvo, brity náradia atd'. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.

Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.

5) Servis

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov.

Zabráňte prístupu detí a nezainteresovaných osôb.

Ked' náradie nepoužívate, mali by ste ho uložit' mimo dosahu detí a nezainteresovaných osôb.

BEZPEČNOSTNÉ VÝSTRAHY SPOLOČNÉ PRE ČINNOSTI BRÚSENIA A ROZBRUSOVANIA

a) Toto elektrické náradie je určené na prevádzku ako brúska alebo rezné náradie. Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.

Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.

b) S týmto elektrickým náradím neodporúčame vykonávať činnosti ako je pieskovanie, brúsenie drôtenou kefou alebo leštenie.

Vykonávanie prevádzky, na ktorú nebolo elektrické náradie určené môže predstavovať nebezpečenstvo a môže spôsobiť poranenie osôb.

c) Nepoužívajte príslušenstvo, ktoré nebolo špeciálne navrhnuté a odporúčané výrobcom náradia.

To, že dokážete príslušenstvo pripojiť k tomuto elektrickému náradiu neznamená, že je bezpečné na prevádzku.

d) Menovitá rýchlost' príslušenstva musí byt minimálne rovnaká, ako je maximálna rýchlost' označená na elektrickom náradí.

Príslušenstvo, ktoré má vyššiu rýchlost' sa môže zlomiť a vyletiet'.

e) Vonkajší priemer a hrúbka vášho príslušenstva musí mat' kapacitu, ktorá je stanovená pre vaše elektrické náradie.

Príslušenstvo, ktoré nemá správnu vel'kosť, nemôže byt dostatočne chránené a ovládané.

f) Montáž príslušenstva so závitom je nutné prispôsobit' závitu vretena brúsky. Pre príslušenstvo montované prírubou musí byť otvor na hriadel' príslušenstva zhodný s nasadzovaným priemerom príruby.

Príslušenstvo, ktoré nepasuje na montážne vybavenie elektrického náradia, vyjde z rovnováhy, nadmerne vibruje a môže spôsobit' stratu ovládania.

g) Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo, ako napríklad brúsne kotúče na odštiepenia a praskliny, nadmerné opotrebovanie, drôtenú kefu na uvol'nenie alebo popraskané káble. Ak vám elektrické náradie alebo príslušenstvo spadne, skontrolujte ich na poškodenia a namontujte nepoškodené príslušenstvo. Po kontrole a montáži príslušenstva postavte seba aj okolostojacich mimo rovinu otáčajúceho sa príslušenstva a jednu minútu nechajte elektrické náradie bežať maximálnou rýchlostou na vol'nobehu.

Poškodené príslušenstvo sa počas tohto skúšobného chodu zvyčajne odlomí.

h) Nasad'te si osobné ochranné pracovné pomôcky. V závislosti od aplikácie použite zváračský štít alebo ochranné okuliare. Ak je to vhodné, nasad'te si protiprašný respirátor, chrániče sluchu, rukavice a pracovnú zásteru vhodnú na zastavenie malého brúsneho materiálu alebo úlomky obrobku.

Ochrana zraku musí byť schopná zastaviť lietajúce úlomky, ktoré sa tvoria pri rôznych činnostiach. Protiprašná maska alebo respirátor musí byť schopná filtrovať čiastočky, ktoré sa tvoria počas vašej práce. Dlhšie vystavenie vysokému intenzívnemu hluku môže spôsobit’ stratu sluchu.

i) Okolostojacich udržujte v bezpečnej vzdialenosti od pracovnej oblasti. Každý, kto vstúpi do pracovnej oblasti musí mať na sebe osobné ochranné pracovné prostriedky.

Ulomky obrobku alebo žlomeného príslušenstva môže vyletieť a spôsobít poranenie za bezprostrednou oblastou prevádzky.

j) Elektrické náradie držte len za izolované povrchy na uchopenie, ak vykonávate činnosti, kedy sa môže dostať rezné príslušenstvo do kontaktu so skrytou kabelážou alebo vlastným káblom.

Pri kontakte rezného príslušenstva s „nabitým“ vodičom, môže „nabit“ odkryté kovové časti elektrického nástroja a spôsobit’ úraz obsluhy elektrickým prúdom.

k) Kábel umiestnite mimo roztočeného príslušenstva.

Ak stratíte nad zariadením kontrolu, kábel by sa mohol prerezať alebo zachytit' a vaša ruka alebo rameno by mohli byť vtiahnuté do roztočeného príslušenstva.

I) Elektrické náradie neskladajte, kým sa príslušenstvo úplne nezastaví.

Rozto čené príslušenstvo sa môže zachytit o povrch a vytiahnut' elektrické náradie mimo vašej kontroly.

m) Elektrické náradie nespúšťajte, ked' ho držíte pri svojom boku.

Náhodný kontakt s roztočeným príslušenstvom by mohol zachytiť vaše oblečenie, čo bude viest' k jeho zarezaniu do vášho tela.

Ventilátor motora vtiahne prach do vnútra puzdra a nadmerné nazbieranie kovového prášku môže spôsobit nebezpečenstvo poranenia elektrickým prúdom.

o) S elektrickým náradím nepracujte v blízkosti horľavých materiálov.

p) Nepoužívajte príslušenstvo, ktoré vyžaduje kvapalné chladivá.

Použitie vody alebo iného kvapalného chladiva môže viest' k usmrteniu elektrickým prúdom alebo potraseniu elektrickým prúdom.

SPÄTNÝ NÁRAZ A PRÍSLUŠNÉ VAROVANIA

Spätný náraz je náhla reakcia na zaklinený alebo zaseknutý otáčajúci sa kotúč, podpornej podložky, kefy alebo iného príslušenstva. Zaklinenie alebo zachytenie spôsobuje rýchle zastavenie otáčajúceho sa príslušenstva, ktoré následne spôsobí nútený pohyb nekontrolovaného náradia v smere proti otáčaniu príslušenstva v bode uviaznutia.

Napríklad, ak sa v obrobku zakliní alebo zachytí brúsny kotúč, okraj kotúča, ktorý vošiel do bodu uviaznutia sa môže zaryť do povrchu materiálu a spôsobit’ vysunutie alebo vymrštenie kotúča. Kotúč môže odskočit’ smerom k alebo od operátora, záleží od smeru pohybu kotúča v bode zaklinenia. Brúsne kotúče sa za takýchto podmienok môžu aj zlomiť.

Spätný náraz je výsledok nesprávneho použitia a/alebo nesprávneho prevádzkového postupu alebo podmienok a môžete sa mu vyhnút, ak budete dodržiavať nižšie uvedené bezpečnostné opatrenia.

a) Elektrické náradie držte pevne a svoje telo a rameno umiestnite tak, aby ste odolali silám spätného nárazu. Kvôli maximálnej kontrole nad spätným nárazom alebo nad reakciou krútiaceho momentu počas spúšťania vždy používajte pomocnú rukovát, ak je dodaná.
Operátor dokáže ovládat' reakcie krútiaceho momentu alebo sily spätného nárazu, ak sú vykonané správne opatrenia.
b) Nikdy neumiestňujte svoju ruku do blízkosti otáčajúceho sa príslušenstva.
Príslušenstvo by sa mohlo prerezať cez vašu ruku spätným nárazom.
c) Svoje telo neumiestňujte do oblasti, kde sa bude pohybovať elektrické náradie v prípade spätného nárazu.
Spätný náraz bude poháňat' náradie v smere proti pohybu kotúča v bode zachytenia.
d) Pri práci v rohoch, ostrých okrajoch, atd'. bud'te mimoriadne opatrní. Vyhnite sa odskakovaniu a zachyteniu príslušenstva.
Rohy, ostré okraje alebo odskakovanie majú tendenciu zachytit' otáčajúce sa príslušenstvo a spôsobit' stratu kontroly alebo spätný náraz.
e) Nepripájajte rezbársky list reťazovej píly ani zubový list píly.
Takéto listy spôsobujú časté spätné nárazy a stratu kontroly.

BEZPEČNOSTNÉ VÝSTRAHY CHARAKTERISTICKÉ PRE ČINNOSTI BRÚSENIA A ROZBRUSOVANIA

a) Používajte iba také typy kotúčov, ktoré sú odporúčané pre vaše elektrické náradie a určený kryt, navrhnutý pre vybraný kotúč.
Kotúče, pre ktoré nebolo elektrické náradie určené, nemôžu byť dostatočne chránené a sú nebezpečné.
b) Povrch brúsneho kotúča s vypuklým stredom musí byť namontovaný pod úrovňou ochranného krytu. Nesprávne namontovaný kotúč, ktorý presahuje úroveň ochranného krytu, nemôže byť primerane chránený.
c) Kryt musí byť pevne pripojený k elektrickému náradiu a umiestnený tak, aby poskytoval maximálnu bezpečnost t ak, aby bolo smerom k operátorovi nechránených čo najmenej kotúčov.
Kryt pomáha chránit' operátora pred úlomkami z poškodeného kotúča, pred náhodným kontaktom s kotúčom a iskrami, ktoré môžu spôsobit' vznietenie odevu.
d) Kotúče sa môžu používať len na odporúčané aplikácie. Napríklad: nebrúste bokom rezného kotúča.
Brúsne rezné kotúče sú určené na brúsenie obvodom. Bočné sily aplikované na tieto kotúče môžu spôsobit' ich roztrieštenie.
e) Vždy používajte nepoškodené príruby so správnym priemerom a veľkosťou pre vybraný kotúč.
Správne príruby podopierajú kotúče a tým znižujú možnosť zlomenia kotúča. Príruby pre rezné kotúče môžu byť odlišné od prírub pre brúsne kotúče.
f) Nepoužívajte opotrebované kotúče z väčších elektrických náradí.
Kotúče určené pre väčšie elektrické náradie nie je vhodné pre vyššie rýchlosti menšieho náradia a môžu prasknút.

DODATOČNÉ BEZPEČNOSTNÉ VÝSTRAHY CHARAKTERISTICKÉ PRE ČINNOSTI BRÚSENIA A ROZBRUSOVANIA

a) Nedovol'te, aby sa rezné koleso zaseklo ani naň nevyvíjajte nadmerný tlak. Nepokúšajte sa o nadmernú híbku rezu.
Premáhanie kotúča zvyšuje zaťaženie a sklon ku stáčaniu alebo zaseknutiu kotúča v reze a možnosť spätného nárazu alebo zlomeniu kotúča.
b) Svoje telo neumiestňujte do roviny a za otáčajúci sa kotúč.
Ak sa kotúč v bode prevádzky pohybuje od vášho tela, možný spätný náraz môže popohnať otáčajúci sa kotúč a elektrické náradie priamo na vás.
c) Ak sa kotúč zasekne alebo ak z akéhokol'vek dôvodu prerušite rezanie, vypnite elektrické náradie a elektrické náradie držte bez pohnutia, až kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte odstránit' rezný kotúč z rezu ked' je kotúč v pohybe, v opačnom prípade sa môže vyskytnút' spätný náraz.
Vyšetrite a vykonajte nápravné činnosti na odstránenie príčiny zachytávania kotúča.
d) Činnosť rezania nezačínajte znovu v obrobku. Počkajte, kým kotúč nedosiahne plnú rýchlost a opatrne znovu vojdite do rezu.
Kotúč sa môže zaseknút, vyjst' alebo spôsobit' spätný náraz, ak elektrické náradie znovu spustíte v obrobku.
e) Pre minimalizovanie nebezpečenstva zaklinenia a spätného nárazu podoprite panely alebo akýkol'vek nadmerne vel'ky obrobok.
Veřké obrobky majú tendenciu prehnutia sa pod vlastnou váhou. Pod obrobok musíte umiestniť podpery blízko línie rezu a blízko okraja obrobku na obidvoch stranách kotúča.
f) Pri rezaní „do vrecka“ do existujúcich stien alebo iných zakrytých miest bud’te mimoriadne opatrní.
Vyčnievajúci kotúč môže prerezať plynové alebo vodovodné trubky, elektrickú kabeláž alebo objekty, ktoré môžu spôsobit' spätný náraz.

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY PRE BRÚSKY

• Skontrolujte, či je rýchlosť vyznačená na kotúči rovnaká alebo väčšia ako menovitá rýchlosť brúsky.
• Skontrolujte, či sú rozměry kotúča kompatibilné s brúskou
• Brúsne kotúče by ste mali skladovat a manipulovat s nimi opatrne v súlade s pokynmi výrobcu.
  – Pred použitím skontrolujte brúsny kotúč. Nepoužívajte odštiepené, prasknuté alebo inak poškodené výrobky.
• Skontrolujte, či sú namontované kotúče a body pripevnené v súlade s pokynmi výrobcu.
• Ak sú s lepeným brúsnym produktom dodané a ak sa vyžadujú, skontrolujte, či je použitý pijavý papier.
• Pred použitím skontrolujte, či je brúsny produkt správne pripevnený a dotiahnutý a nechajte náradie 30 sekúnd bežať naprázdno v bezpečnej polohe. Ak spozorujete velké vibrácie alebo iné poruchy, okamžite náradie zastavte. Ak sa vyskytne takýto pripad, skontrolujte stroj a stanovte príčinu.
• Ak je náradie vybavené krytom, nikdy nepoužívajte náradie bez tohto krytu.
• Pri používaní brúsneho rezacieho kotúča musíte odstrániť chránič používaný s bežnými kotúčmi a namontovať chránič s bočnou ochranou (samostatne dodávané príslušenstvo) (Obr. 4).
• Nikdy nepoužívajte samostatné redukčné vložky alebo adapté, aby ste prispôsobili veľký otvor brúsneho kotúča.

Slovenčina

• Pri náradiach, ku ktorým má byť pripevnený kotúč so závitovým otvorom sa uistite, že zavit v kotúči je dostatočne dlhý na prijatie dĺžky vretena.
  – Skontrolujte, či je obrobok správne podoprený.
  – Rezný kotúč nepoužívajte na bočné brúsenie.
• Zabezpečte aby iskry, ktoré sa tvoria pri používaní, nepredstavovali nebezpečenstvo. t.j. aby nezasahovali osoby alebo nevznietili horľavé látky.
• Pri práci v prašných podmienkach skontrolujte, či sú ventilačné otvory čisté. Ak bude nevyhnutné prach vyčistiť, najskôr odpojte náradie od napájania zo siete (použite nekovové predmety) a vyhnite sa poškodeniu interných dielov.
• Vždy používajte ochranu zraku a sluchu. Mali by ste mať oblečené aj d’alšie osobné ochranné pracovné prostriedky, ako napríklad protiprašný respirátor, rukavice, prilbu a zásteru.
• Dávajte pozor na kotúč, ktorý sa neprestane otáčať po vypnutí zariadenia.

ĎALŠIE BEZPEČNOSTNÉ VAROVANIA

1. Skontrolujte, či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.
2. Skontrolujte, či je vypínač v polohe OFF (VYP.). Ak pripojíte zástrčku do zásuvky, ked' je vypínač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viest k vážnym nehodám.
3. Ak je pracovná oblast mimo zdroja napájania, použite predlžovací kábel s dostatočnou hrubostou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.

4. Zabezpečte, aby boli namontované kotúče a body pripevnené v súlade s pokynmi výrobcu.
   Postarajte sa, aby bol zvolený brúsny kotúč so stredovým vybraním správného typu, neobsahujúci praskliny ani povrchové chyby. Taktiež sa postarajte, aby bol brúsny kotúč správne namontovaný a jeho matica riadne dotiahnutá.
   Zabezpečte, aby bol použitý pijavý papier, ak je s lepeným brúsnym produktom dodaný a ak sa vyžaduje. Nepouživajte samostatné redukčné vložky alebo adaptéry, aby ste prispôsobili vel'ký otvor brúsneho kotúča.
   Prí náradiách, ku ktorým má byť pripevnený kotúč so závitovým otvorom sa uistite, že závit v kotúči je dostatočne dlhý na prijatie dĺžky vretena.

5. Rezný kotúč nepoužívajte na bočné brúsenie.

6. Pred použitím skontrolujte, či je brúsny produkt správne pripevnený a dotiahnutý a nechajte náradie 30 sekúnd bežať naprázdno v bezpečnej polohe. Ak spozorujete vel’ké vibrácie alebo iné poruchy, okamžite náradie zastavte.

Ak sa vyskytne takýto prípad, skontrolujte stroj a stanovte príčinu.

1. Pred zapnutím elektrického náradia skontrolujte, či nie je zapnuté tlačidlo a to tak, že tlačidlo dva alebo trikrát stlačite.

2. Aby ste predížili životnosť stroja a zabezpečili prvotriedne dokončenie je dôležité, aby ste stroj nepreťažovali a nevyvíjali naň príliš veľký tlak. Vo väčšine aplikácií je samotná hmotnosť stroja dostatočná na účinné brúsenie. Príliš veľký tlak bude viest’ k zníženej rýchlosti otáčania, nekvalitnému povrchovému dokončeniu a preťaženiu, ktoré môže znížiť životnosť stroja.

3. Kotúč sa neprestane otáčať po vypnutí prístroja.

1. Skontrolujte, či je obrobok správne podoprený.

2. Pri práci v prašných podmienkach skontrolujte, či sú ventilačné otvory čisté.

Ak bude nevyhnutné prach vyčistiť, najskôr odpojte náradie od napájania zo siete (použite nekovové predmety) a vyhnite sa poškodeniu interných dielov.

1. Zabezpečte aby iskry, ktoré sa tvoria pri používaní, nepredstavovali nebezpečenstvo. t.j. aby nezasahovali osoby alebo nevznietili horl'avé látky.

2. Vždy používajte ochranu zraku a sluchu.
   Mali by ste mať oblečené aj d'alšie osobné ochranné pracovné prostriedky, ako napríklad protiprašný respirátor, rukavice, prilbu a zásteru.
   V prípade pochybností si nasad'te ochranné pomôcky.

3. Ak stroj nepoužívate, mali by ste odpojit' zdroj napájania.

4. Pred montážou a demontážou stlačeného stredového kotúča skontrolujte, či je vypínač v polohe OFF (VYP.) a zástrčku príslušenstva odpojte od zásuvky, aby ste sa vyhli vážnym nehodám.

5. RCD

Odporúčame vám, aby ste vždy používali prúdový chránič s 30 mA menovitým zvyškovým prúdom.

SYMBOLY

VÝSTRAHA

Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.

	G12SA3 / G13SB3: Uhlová brúska
	Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny.
	Vždy si nasad'te ochranu na oči.
	Iba pre krajiny EÚElektrické náradie nelikvidujte spolu s domácim odpadom!Aby ste dodržali ustanovenia európskejsmernice 2002/96/ES o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy,je potrebné elektrické náradie po uplynutíjeho doby životnosti separovať a doručit na environmentálne prijatel'né miesto recyklovania.
V	Menovité napätie
~	Striedavý prúd
P	Príkon
n_0	Voľnobežné otáčky
n	Menovité otáčky
min ^-1	Otáčky alebo reciprocita za minútu
D	Vonkajší priemer kotúča
d	Priemer otvoru kotúča
t	Hrúbka kotúča
	Obvodová rýchlost'
	Hmotnosť (Len hlavné teleso)
	Zapnutie
	Vypnutie
	Odpojte zástrčku od elektrickej zásuvky
	Výstraha

Náradie triedy II

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane nižšie.

○ Klúč....1
○ Bočná rukováť....1
○ Stlačený stredový kotúč....1

Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.

POUŽITIE

○ Odstránenie odlievaných hrán a dokončenie rôznych typov ocel'ových, bronzových a hliníkových materiálov a odliatkov.
○ Brúšenie zvarených profilov alebo profilových rezov pomocou rezacieho horáka.
○ Brúsenie syntetických živíc, bridlice, tehál, mramoru atd'.

TECHNICKÉ PARAMETRE

Technické parametre tohto stroja sú uvedené v tabul'ke na strane 141.

POZNÁMKA

Vzhl'adom na pokračujúci program výskumu a vývoja v spoločnosti HITACHI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.

MONTÁŽ A OBSLUHA

Činnosť Obrázok Strana
Pripevnenie a nastavenie krytu kotúča	1 142
Pripevnenie bočnej rukoväte 2 142
Montáž stlačeného stredového kotúča	3 143
Montáž rezného kotúča	4
Prevádzka spínača 5 143
Uhol brúsenia a spôsob brúsenia	6 144
Výmena uhlíkových kief	7 144
Výber príslušenstva	—	145

ÚDRŽBA A KONTROLA

1. Kontrola stlačeného stredového kotúča

Postarajte sa, aby bol stlačený stredový kotúč bez prasklín a povrchových chýb.

2. Kontrola montážnych skrutiek

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.

Motor je vybavený uhlíkovými kefkami, ktoré sú spotrebný tovar. Kedže nadmerné opotrebovanie uhlíkovej kefy môže viest k problémom s motorom, vymeňte uhlíkové kefy, ked’ sú opotrebované alebo blízko „limitu opotrebovania“ ⑥ za nové, s rovnakým číslom ①, ktoré sa nachádza na obrázku. Okrem toho uhlíkové kefy vždy udržiavajte čisté a skontrolujte, či sa v držiakoch na kefy vol’ne pohybujú.

(1) Uvoľnite závitoreznú skrutku D4 © pridržiavajúcu zadný kryt Ⓓ a odstráňte ho.
(2) Použite pomocný šesthranný maticový klúč alebo malý skrutkovač a vytiahnite okraj pružiny ⑥ , ktorá pridržiava uhlíkovú kefu. Vytiahnite okraj pružiny smerom k vonkajšej strane držiaka kefy ⑦.
(3) Odstráňte koniec drôteného kontaktu ⑨ na uhlíkovej kefe Ⓤ z koncovej časti držiaku kefy a potom vyberte celú uhlíkovú kefu z držiaka.

(1) Vložte koniec drôteného kontaktu uhlíkovej kefy do koncovej časti držiaka na kefu.

(2) Vložte uhlíkovú kefu do držiaka na kefu.

Ak je potrebná výmena napájacieho kábla, musí sa to vykonať v autorizovanom servisnom stredisku spoločnosti Hitachi, aby ste sa vyhli bezpečnostnému nebezpečenstvu.

6. Údržba motora

VÝSTRAHA

Pri vypúšťaní vzduchu vzduchovým otvorom zadného krytu pomocou vzduchovej pištole vždy používajte ochranné okuliare a protiprachové masky atd.

Nedodržanie tohto pokynu môže spôsobit, že zvírený prach vdýchnete alebo sa vám dostane do očí.

Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.

POZNÁMKA

Po ukončení práce vypustite vzduch, ktorý neobsahuje žiadnu vlhkost' cez vzduchový otvor zadného krytu pomocou vzduchovej pištole atd', zatial' čo motor beží bez záťaže. Tým sa efektívne odstráni akákol'vek nahromadená špina a prach. Hromadenie špiny a prachu vo vnútri motora môže spôsobit' poruchy.

UPOZORNENIE

V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a 143 normy platné v patričnej krajine.

ZÁRUKA

Garantujeme, že elektrické náradie značky Hitachi vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevztahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNYM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti Hitachi.

Informácie ohľadne vzduchom prenášaného hluku a vibrácií

Namerané hodnoty boli stanovené podl'a normy EN60745 a deklarované podl'a ISO 4871.

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN60745.

Brúsenie povrchu:

Hodnota vibračných emisií a_h , AG=4,0~m/s^2

Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použit na porovnávanie jedného náradia s druhým.

Môže sa taktiež použit na predbežné posúdenie expozície.

VYSTRAHA

○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa.

○ Vyznačte bezpečnostné opatrenia s ciel'om chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby vol'nobehu náradia, ktoré sú doplnkom doby spustenia náradia).

POZNÁMKA

Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HITACHI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
