NÁVOD NA OBSLUHU HG06518 MELINERA
2 Základová deska (kulatá)
3 Těleso svítidla
4 Víčko zástrčky
Montáž základové desky 2:

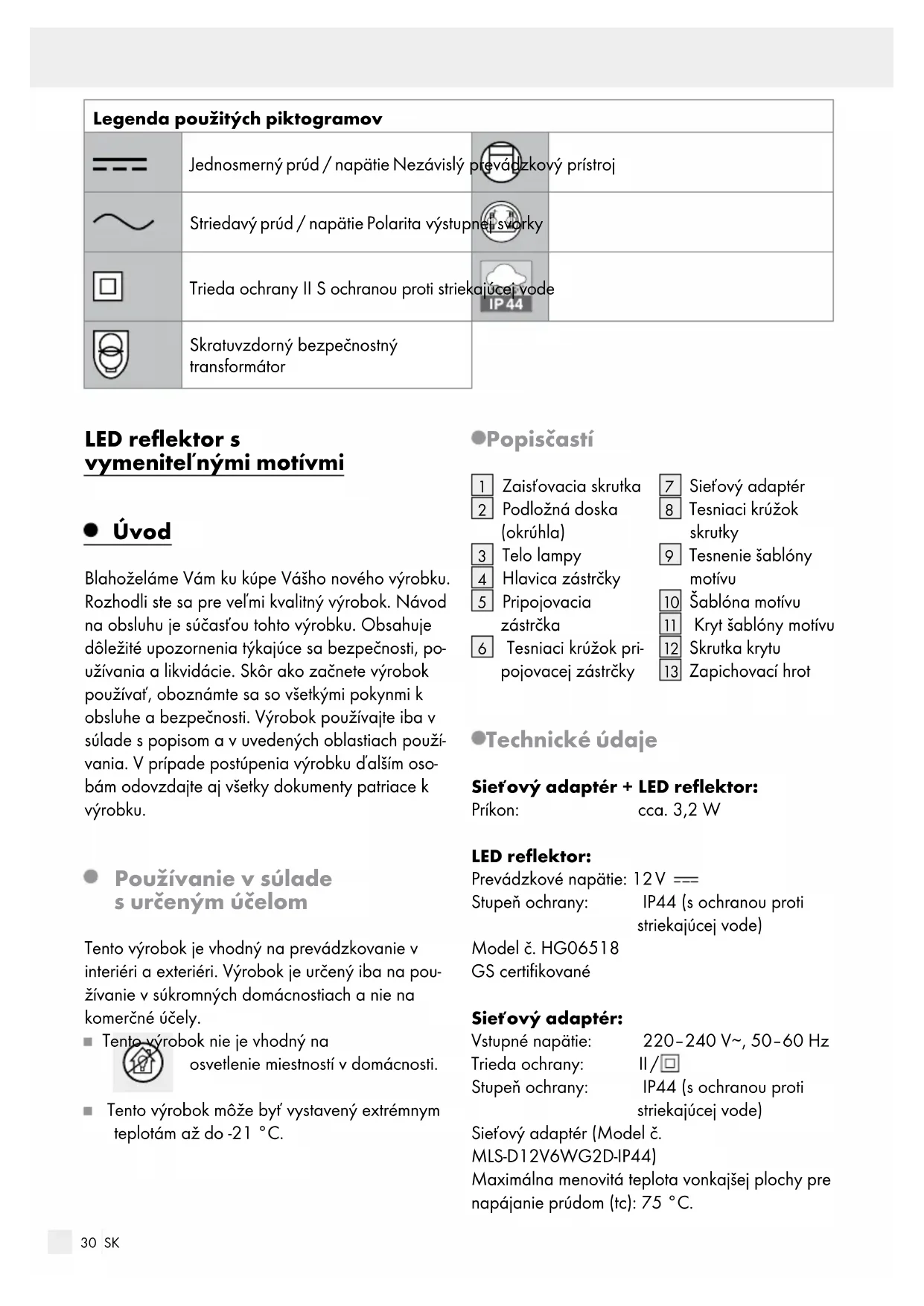

| Legenda použitých piktogramov | |||
 | Jednosmerný prúd / napätie Nezávislý prevádzkový prístroj | ||
 | Striedavý prúd / napätie Polarita výstupnej svorky | ||
 | Trieda ochrany II S ochranou proti striekajúcej vode | ||
 | Skratuvzdorný bezpečnostný transformátor | ||
LED reflektor s vymenitel'nými motívmi
• Úvod
Blahoželáme Vám ku kúpe Vášho nového výrobku. Rozhodli ste sa pre veľmi kvalitný výrobok. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Skôr ako začnete výrobok používať, oboznámte sa so všetkými pokynmi k obsluhe a bezpečnosti. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. V prípade postúpenia výrobku d’alším osobám odovzdajte aj všetky dokumenty patriace k výrobku.
- Používanie v súlade s určeným účelom
Tento výrobok je vhodný na prevádzkovanie v interiéri a exteriéri. Výrobok je určený iba na používanie v súkromných domácnostiach a nie na komerčné účely.
Tento výrobok nie je vhodný na osvetlenie miestností v domácnosti.
Tento výrobok môže byť vystavený extrémnym teplotám až do -21 °C.
Popisčastí
1 Zaistovacia skrutka
2 Podložná doska (okrúhla)
3 Telo lampy
4 Hlavica zástrčky
5 Pripojovacia
zástrčka
6 Tesniaci krúžok pri-
pojovacej zástrčky
7 Sieťový adaptér
8 Tesniaci krúžok skrutky
9 Tesnenie šablóny motívu
10 Šablóna motívu
11 Kryt šablóny motívu
12 Skrutka krytu
13 Zapichovací hrot
•Technické údaje
Prevádzkové napätie: 12 V === Stupeň ochrany: IP44 (s ochranou proti striekajúcej vode)
Model č. HG06518
GS certifikované
Sietový adaptér:
Vstupné napätie: 220-240 V\~, 50-60 Hz
Trieda ochrany: II/☐
Stupeň ochrany: IP44 (s ochranou proti striekajúcej vode)
Maximálna menovitá teplota vonkajšej plochy pre napájanie prúdom (tc): 75 °C.
Obsahdodávky
1 LED reflektor s vymenitel'nými motívmi
1 podložná doska (okrúhla)
1 siet'ový adaptér
6 šablón motívu
Bezpečnostné upozornenia
VŠETKY BEZPEČNOSTNÉ UPOZORNENIA A POKYNY USCHOVAJTE PRE NESKORŠIE POUŽITIE!
Držte deti vždy v bezpečnej vzdialenosti od výrobku.
Tento výrobok nie je na hranie, nepatrí do rúk deťom. Deti nedokážu rozoznať nebezpečenstvá, ktoré vznikajú pri manipulácii s výrobkom.
Tento výrobok môžu používať deti od 8 rokov, ako aj osoby so zníženými psychickými, senzorickými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, ak sú pod dozorom, alebo ak boli poučené ohľadom bezpečného používania výrobku, a ak porozumeli nebezpečenstvám spojeným s jeho používaním. Deti sa s výrobkom nesmú hrať. Čistenie a údržbu nesmú vykonávať deti bez dozoru.
Dbajte na to, aby výrobok montovali iba osoby s odbornými znalosťami.
⚠ OPATRNE! NEBEZPEČENSTVO PREHRIATIA! Výrobok neprevádzkujte v obale.
Net'ahajte za sieťové vedenie výrobku a zabezpečte, aby bolo položené tak, aby naň nikto nestúpal alebo oň nemohol nikto zakopnúť.
■ NEBEZPEČENSTVO PORANENIA! Zabezpečte, aby bol pri odstraňovaní LED projektora odstránený aj zapichovací hrot 13, aby nepredstavoval žiadne nebezpečenstvo (napr. zakopnutie).
Na výrobok neupevňujte žiadne dodatočné predmety.
Pred používaním sa ubezpečte, že sa sieťové napätie v zásuvke zhoduje s potrebným prevádzkovým napätím výrobku (220–240 V\~).
Pred každým zapojením do siete skontrolujte prípadné poškodenia tela lampy 3 a sieťového adaptéra 7.
Sieťové vedenie tohto výrobku nie je možné vymenit; ak je sieťové vedenie poškodené, je potrebné celý výrobok zlikvidovat.
Nikdy neotvárajte žiadny z elektrických prevádzkových prostriedkov ani do nich nestrkajte žiadne predmety.
Sieťové vedenie chráňte pred ostrými hranami, mechanickou záťažou a horúcimi povrchmi.
■ Neupevňujte pomocou ostrých svoriek alebo klincov.
Pred montážou, demontážou alebo čistením vždy vytiahnite sieťový adaptér 7 zo zásuvky.
■Pripojovacejzástrčky 5 výrobku ani samotného výrobku sa nedotýkajte mokrými rukami.
Ak výrobok dlhší čas nepoužívate, odpojte ho z elektrickej siete.
V prípade otázok týkajúcich sa výrobku alebo pochybností sa obrátte na odbornú elektropredajňu.
Výrobok používajte len spolu s dodaným sieťovým adaptérom 7 daného typu (Model č. MLS-D12V6WG2D-IP44); inak zanikajú akékol'vek nároky na poskytnutie záruky.
- Osvetľovacie prostriedky nie je možné vymenit.
Ak osvetľovacie prostriedky na konci svojej životnosti vypadnú, je potrebné vymeníť celý výrobok.
Myslite na to, že sieťový diel i mimo prevádzky produktu nad'alej prijíma určitý výkon, pokiaľ sa nachádza v zásuvke. Pre úplné vypnutie výrobku vytiahnite sieťový adaptér 7 zo zásuvky.
Výrobok sa nesmie používať bez správneho na-inštalovania všetkých tesnení a šablón motívu.
- Pred uvedením do prevádzky
- Umiestnenie výrobku
Montáž zapichovacieho hrotu 13:
□ Nasad'te LED projektor na zapichovací hrot 13 a upevnite ho jeho otáčaním proti smeru hodinových ručičiek (obr. D).
□ Zastrčte zapichovací hrot 13 hlboko do zeme trávnika alebo hriadky (v interiéri alebo exteriéri), aby pevne držal (obr. D).
Poznámka: Na dosiahnutie dobrého výkonu premietania sa odporúča umiestniť výrobok najmenej 1 m od plochy premietania (stena, strop atd').
Montáž podložnej dosky 2:
Zapojte sieťový adaptér 7 do sieťovej záswky. Výrobok je teraz pripravený na používanie.
Výmena šablóny motívu 10:
□ Uvol'nite a odstráňte obe skrutky 12 na schránke LED projektora.
Odstráňte šablónu motí 10 tak, že vytiahnete kryt 11.
Dajte pozor, aby ste sa nedotkli diapozitívu.
Vložtesprávneželanú šablónu motívu 10 a upevnite ju.
Pred zasunutím krytu šablóny motímu skontrolujte, či je tesnenie šablóny motívu 9 správne umiestnené.
Pred utiahnutím obidvoch skruták sa uistite, že tesniaci krúžok skrutky 8 ešte stále obklo-puje skrutku 12 (obr. C).
- Čistenie a údržba
⚠️ POZOR! NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM! Vytiahnite najskôr sieťový adaptér 7 zo zásuvky.
⚠ POZOR! NEBEZPEČENSTVO ZÁSAHU ELEKTRICKÝM PRÚDOM! Z dôvodu elektrickej bezpečnosti nesmiete výrobok nikdy ponárat' do vody.
u Nepoužívajte žiadne rozpúšťadlá, benzín a. i. Výrobok by sa pritom poškodil.
□ Výrobok pravidelne čistite suchou handričkou, ktorá nepúšťa vlákna. Pri silnejšom znečistení použite jemne navlhčenú handričku.
Likvidácia
Obal pozostáva z ekologických materiálov, ktoré môžete odovzdať na miestnych recyklačných zberných miestach.
Všímajte si prosím označenie obalových materiálov pre triedenie odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1-7: Plasty / 20-22: Papier a kartón / 80-98: Spojené látky.
Výrobok a obalové materiály sú recyklovatel'né, zlikvidujte ich oddelene pre lepšie spracovanie odpadu. Triman-Logo platí iba pre Francúzsko.
O možnostiach likvidácie opotrebovaného výrobku sa môžete informovat' na Vašej obecnej alebo mestskej správe.
odbornú likvidáciu. Informácie o zberných miestach a ich otváracích hodinách získate na Vašej príslušnej správe.
• Záruka
Tento výrobok bol dôkladne vyrobený podľa prísnych akostných smerníc a pred dodaním svedomito testovaný. V prípade nedostatkov tohto výrobku Vám prináležia zákonné práva voči predajcovi produktu. Tieto zákonné práva nie sú našou nižšie uvedenou zárukou obmedzené.
Na tento produkt poskytujeme 3-ročnú záruku od dátumu nákupu. Záručná doba začína plynút dátumom kúpy. Starostlivo si prosím uschovajte originálny pokladničný lístok. Tento doklad je potrebný ako dôkaz o kúpe.
Ak sa v rámci 3 rokov od dátumu nákupu tohto výrobku vyskytne chyba materiálu alebo výrobná chyba, výrobok Vám bezplatne opravíme alebo vymeníme – podľa nášho výberu. Táto záruka zaniká, ak bol produkt poškodený, neodborne používaný alebo neodborne udržiavaný.
Poskytnutie záruky sa vzťahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevzťahuje na časti produktu, ktoré sú vystavené normálnemu opotrebovaniu, a preto ich je možné považovať za opotrebovatel’né diely (napr. batérie) alebo na poškodenia na rozbitných dieloch, napr. na spínači, akumulátorových batériach alebo častiach, ktoré sú zhotovené zo skla.
Postup v prípade poškodenia v záruke
Pre zaručenie rýchleho spracovania Vašej požiadavky dodržte prosím nasledujúce pokyny:
Pre všetky otázky majte pripravený pokladničný doklad a číslo výrobku (napr. IAN 123456_7890) ako dôkaz o kúpe.
Číslo výrobku nájdete na typovom štítku, gravúre, na prednej strane Vášho návodu (dole vl'avo) alebo ako nálepku na zadnej alebo spodnej strane.
Ak sa vyskytnú funkčné poruchy alebo iné nedostatky, najskôr telefonicky alebo e-mailom kontaktujte následne uvedené servisné oddelenie.
Produkt označený ako defektný potom môžete s priloženým dokladom o kúpe (pokladničný lístok) a uvedením, v čom spočíva nedostatok a kedy sa vyskytol, bezplatne odoslat' na Vám oznámenú adresu servisného pracoviska.
Servis
SK ServisSlovensko
Tel.: 0800 008158
E-pošta: owim@lidl.sk
CE IP44
OWIM GmbH & Co. KG
Stiftsbergstraße 1
74167 Neckarsulm
GERMANY
Model no.: HG06518
Version: 06/2020
