NÁVOD NA OBSLUHU 33 AIFM Baxi
Si z dovodu neustaleho zlepsovania svojich vyrobkov vyhradzuje pravo modifikovat kedykol'vek a bez predchodzajuceho upozornenia udaje uvedene v tejto dokumentaci. Tato dokumentacia ma len informativny charakter a nesmie byt pouzita ako zmluva vo vztahu k tretim osobam.
POPIS SYMBOLOV
UPOZORNENIE
Riziko poškodenia alebo zlej prevádžky zariadenia. Dbajte na upozornenia na nebezpečenstva, ktoré sa týkaju ohrozenia osob.
NEBEZPECENSTVO VYSOKÉHO NAPÄTIA
Tieto informácie je treba dokladne prečitat, su nevyhnutné pre správnu prevádžku kotla.
1. UVOD
Kotol moze nezavisle riadit' a3Vykurovace okruhy pomocou externych prisluesnstiev (priestorovy Jednotky, dialkovoe ovladania a externé moduly). Elektronika, ktora je sucastou kotla, ponuka siroku skalu funkci pre vlastné nastavenia a riadenie roznych typov systemov. Pre spravne fungovanie systemu je nutné pridelit každému prisluesnstvu cislo (1-3), aby ho doska Rozpoznaia.
2. POPIS PRÍSLUŠENSTVA
Pomocou tohto prisluensstva je zariadenie schopné riadit'
- vykurovacie okruhy s roznou teplotou.
- solarny system.
Dalsie specificé applikácie (bazén, cirkulacné Čerpadlo TUV, atd).
Toto prisluenstvo je schopne priamo riadit komponenty okruhu (cerpadlo, teplotnu sondu, zmiešavaci ventil atd.) maximálne až 3 nezávislé vystupy relé, 2 teplotné sonya 1 vstup ovládania. Je možné vyuzit predefinované funkcie, ktoré ulahcujú konfiguráciu systému.
Informacie k zmene parametrov a zapojeni du svorkovnice najdete v navode ku kotlu.
Aby bolno me ne ykonat uveden e nakonfigurovanie, je nutne pouzitie Ovladaceho panelu pre nestavenie parametrov.
Skontrolujte, cji ke kotol pripraveny na zapojenie tohto zariadenia.
3. INSTALÁCIA DO PANELU KOTLA

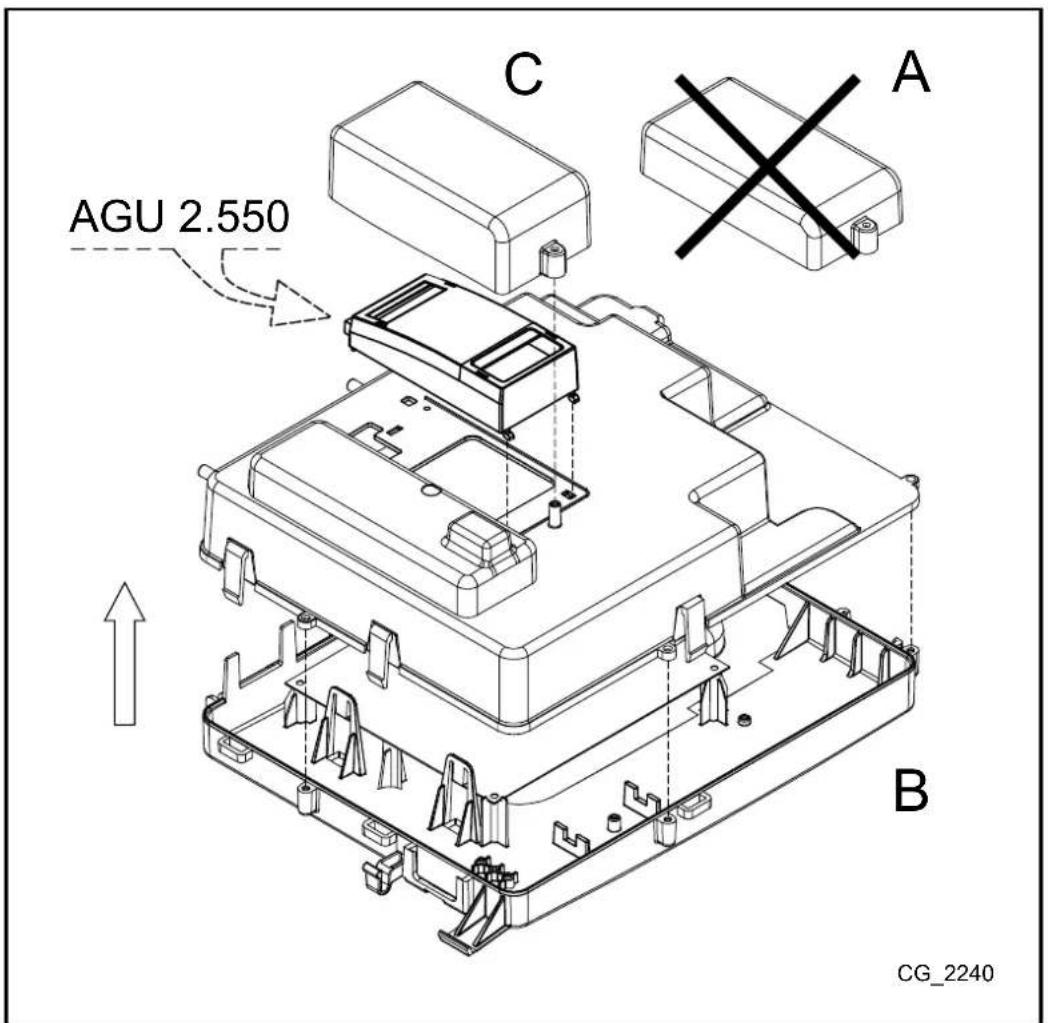

Zlozte kryt A panelu B. Zdvihnite panel B a zapojte plochy kabel medzi konektor X50 prisluosenstvo AGU2.550 a konektor X41 dosky kotla, pretiahnite ho otvorom v paneli B. Vlozte spat panel B a umiestnite tamAGU2.550. Vykonajte nevyhnutne elektrické zapojenia pre instalaciu a pripevnite novy kryt C, ktory je sucastou balenia.
4. ELEKTRICKÉ ZAPOJENIA PRÍSLUŠENSTVA AGU 2.550
| LEGENDA ZAPOJENIA KONEKTOROV | |
| X50 Prepojenie elektronickej dosky kotla a príslušenstva AGU 2.550 pomocou plochého kábla | |
| X1 (L-N) Zapojenie na svorkovnicu kotla pre elektrické napájanie | |
| X1 (QX21-N) | Programovatefný vystup relé 230 V X1 (QX22-N) |
| X1 (QX23-N) | |
| X2(H2-M) | Digitálny vystup 12 V - DC alebo programovatefný analogový vystup 0 -10 V DC |
| X2 (BX21-M) | Vstup sondy NTC 10K / Pt1000 programovatelný |
| X2 (BX22-M) | |
| X2 (U+) Vystup 12 V DC | |

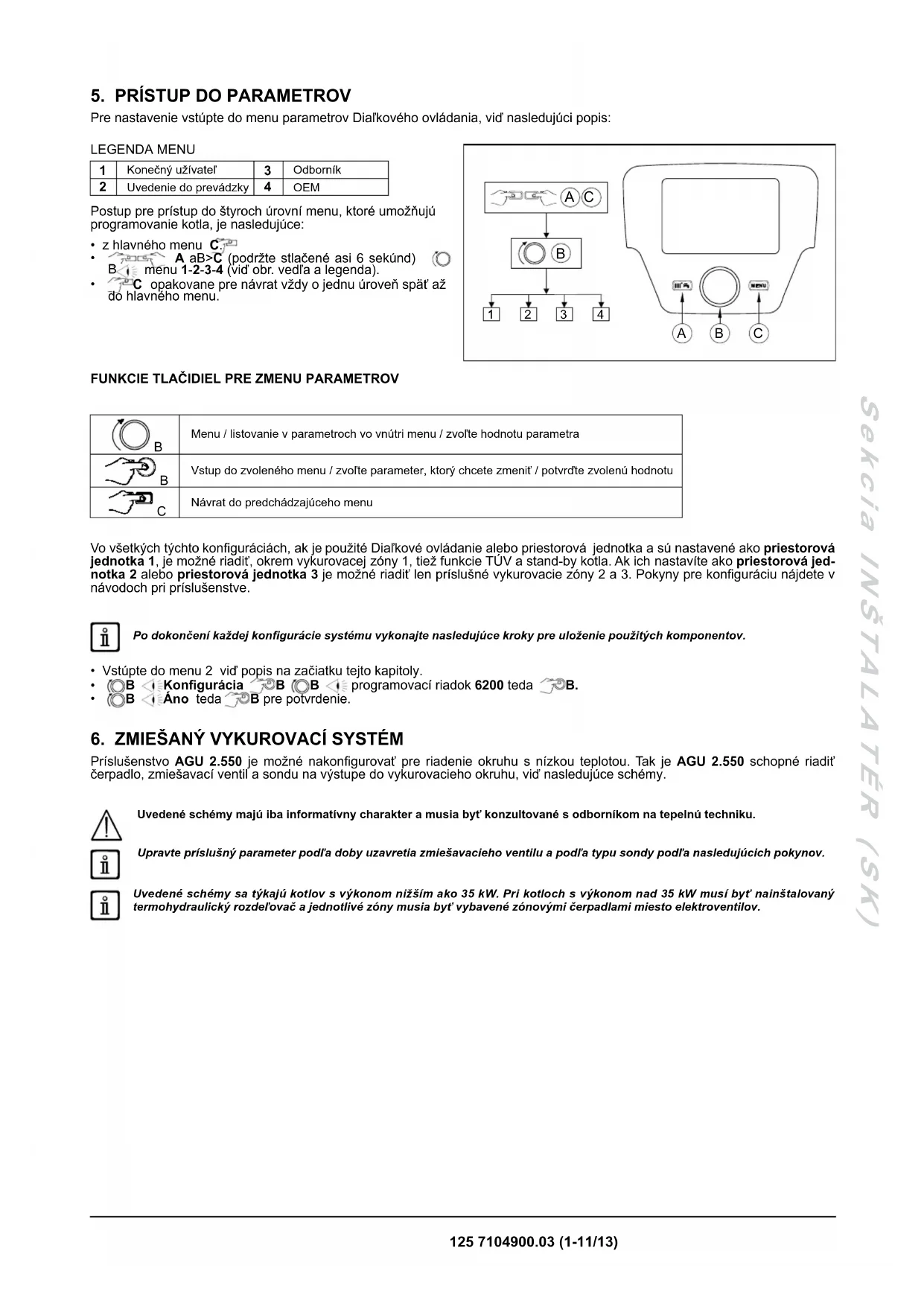

Pre nastavenie vstúpte do menu parametrov Dial'kového ovládania, vid nasledujúci popis:
LEGENDA MENU
| 1 | Konečný užívateř | 3 | Odborník |
| 2 | Uvedenie do prevádžky | 4 | OEM |
Postup pre pristup do styroch urovni menu, ktoré umoznuju programovanie kotla, je nasledujuce:
- z hlavného menu C.
A aB>C (podrzte stlacené asi 6 sekünd) B. menu 1-2-3-4 (vid' obr. ved'a legenda). - C opakovane pre návrat vždy o jegnu uroven spāt až do hlavného menu.
FUNKCIE TLACIDIEL PRE ZMENU PARAMETROV
| B | Menu / listovanie v parametroch vo vnútri menu / zvofte hodnotu parametra |
| B | Vstup do zvoleného menu / zvofte parameter, ktorý chcete zmenit' / potvrde tze volenú hodnotu |
| C | Návrat do prechodázajúceho menu |
Vo vsetkych tycho konfiguraciach, ak je pouzite Dial'kovoe ovladanie alebo priestorova Jednotka a su nestavene ak o priestorová jednotka 1, je mozné riadit, okrem vykurovacej zony 1, tief funkcie TUV a stand-by kotla. Ak ich nestavite ak o priestorová Jednotka 2 alebo priestorová jednotka 3 je mozné riadit len prislu'sne vykurovacie zony 2 a 3. Pokyny pre konfiguraciu najdete v navodoch pri prislu'senstve.
Po dokoneni kazdej konfiguracia systemu vykonajte nasledujuce kroky pre ulozenie pouzitych componentov.
Vstupte do menu 2 vid popis na zaiciatku tejto kapitoly.
B Konfiguración B programovaci riadok 6200 teda B.
B 1 Ano teda B pre potvrdenie.
6. ZMIESANY VYKUROVACI SYSTEM
Príslušenstvo AGU 2.550 je možné nakfigurovát pre riadenie okruhu s nízkou teplotou. Tak je AGU 2.550 schopné riadit Čerpadlo, zmiešavaci ventil a sondu na vystupe do vykurovacieho okruhu, vid nasledujúce schémy.
Uvedene schemy majú iba informativny charakter a musia byt' konzultované s odborníkom na tepelnú techniku.
Upravte prislu'sny parameter podla doby uzavretiazmiesavacieho ventilu a podla typu sondy podla nasledujucichPokynov.
Uvedene schemy sa tykaju kotlov s vykonom nizsim ak 35 kW. Pri kotloch s vykonom nad 35 kW musi byt' naintalovany termohydraulicky Rozdel'ovac a jegnotlive zony musia byt' vybavene zonovymi cerpadlami miesto elektroventilov.
6.1 SCHEMA 1
Zona s nizkou teplotou s priestorovou Jednotkou - vykurovacj okruh (1)
Zona s vysokou teplotou s priestorovym termostatom - vykurovacj okru
| 1 Vonkajšia sonda - svorkovnica kotla M2 (4-5) |
| 2 Zmiešavaci ventil zony s nizkou teplotou (QX21-N-QX22) |
| 3 Čerpadlo okruhu s nizkou teplotou (QX23-N) |
| 4 Sonda okruhu s nizkou teplotou (BX21-M) |
| 5 Bezpečnostné termostat (12V) okruhu s nizkou teplotou (H2-M) |
| 6 Priestorová Jednotka - svorkovnica kotla M2 (1-2-3) |
| 7 Elektroventil alebo Čerpadlo zony s vysokou teplotou, externé napájanie |
| 8 Priestorový termostat zony s vysokou teplotou (pre zapojenie vid kapitola 8.1) |
Zapojte bezpečnostý termostat pre ochranu okruhu s nizkou teplotou na vstup H2 (H2-M) prislušenstva AGU 2.550.S použitim Ovladacieho panelu vstúpte do menu 2, ako je popísané v kapitole 5, a vykonajte nasledujúce nastavenia:
| MENU | PROGRAMOVACI RIADOK | PARAMETER | HODNOTA PRE NASTAVENIA | POPIS |
| KONFIGURÁCIA | 5715 Vykurovaci okruh 2 ZAP Aktivovanie okruh | vykurovania 2 | ||
| 5977 Funkcia vstupu H5 | lzbový termostat VO2 | Aktivovanie termostatu pre okruh 2 (svorkovnica kotla M1 (1-2)) | ||
| 6020 Funkcia rožírujúci modul 1 | Vykurovaci okruh 1 | Aktivovanie zóny s nízkou teplotou | ||
| 6046 Funkcia vstupu H2 modulu 1 | Sledovač teploty VO | Vstrup H2 aktivovaný ako ochrana zóny s nízkou teplotou | ||
| VYKUROVACÍ OKRUH 1 | 742 | Hodnota na vystupe s priestorovým termostatom | --- | Aktivácia privodnej moduločnej teploty (zóna s nízkou teplotou) |
| 834 Doba chodu pohonu | Štandardne 180 s | Doba chodu zmiešavacieho ventilu |
| MENU | PROGRAMOVACI RIADOK | PARAMETER | HODNOTA PRE NASTAVENIA | POPIS |
| KONFIGURÁCIA | 5715 Vykurovaci okruh 2 ZAP Aktivovanie okruhvykurovania 2 | |||
| 5977 Funkcia vstupu H5 | Izbový termostat VO2 | Aktivovanie termostatu pre okruh 2 (svorkovnica kotla M1 (1-2)) | ||
| 6020 Funkcia Rozširujúci modul 1 | Vykurovaci okruh 1 | Aktivovanie zóny s nízkou teplotou | ||
| 6046 Funkcia vstupu H2 modulu 1 | Izbový termostat VO1 | Vstrup H2 aktívy ako priestorový termostat zóny s nízkou teplotou | ||
| VYKUROVACÍ OKRUH 1 | 710 Komfortná teplota 35°C | Hodnota vo vykurovanej miestnosti (zóny s nízkou teplotou) | ||
| VYKUROVACÍ OKRUH 1 | 834 | Doba chodu pohonu | Štandardne 180 s | Doba chodu zmiešavacieho ventilu |
Nastavenim teploy komfort na maximalu hodnotu (35^) je zarucená správnav prevadzka zón s nizkou teplotou. Priestorová jestnotka tak nezablokuje poziadavku na teplo od jestnotlivych priestorovych termostatov, ktoré riadi podźony.
Pomocou Ovladacieho panelu vstupte do menu 2, vid popis v kapitole 5 a vykonajte nasledujuce nastavenia:
| MENU | PROGRAMOVACI RIADOK | PARAMETER | HODNOTA PRE NASTAVENIA | POPIS |
| KONFIGURÁCIA | 5715 Vykurováci okruh 2 ZAP Aktivácia okruhu | vykurovania 2 | ||
| 5977 Funkcia vstupu H5 | Izbový termostat VO2 | Aktivácia termostat okruhu 2 (svorkovnica kotla M1 (1-2)) | ||
| 6020 Funkcia Rozširujuci modul 1 Vykurovaci okruh 1 Aktivácia zony s nízkou teplatou | ||||
| 6046 Funkcia vstupu H2 modulu 1 | Izbový termostat VO1 | Vstrup H2 aktivny ako priestorový termostat zony s nízkou teplatou | ||
| VYKUROVACI OKRUH 1 | 834 | Doba chodu pohonu | Štandardne 180 s | Doba chodu zmiešavacieho ventilu |
Odporucame zapojit' bezpecnostny termostat zony s nizkou teplotou s cerpadlom 3.
7. ZONOVY SYSTEM VYKUROVANIA
Pokial' nie je nutné riadit'zmieşané systémy, je moźne použit' prislušenstvo AGU 2.550 pre riadenie Čerpadiel/zónovych elektoventílov, vid nasledujúca schéma:
Uvedene schemy maju iba informativny charakter a musia byk konzultované s odbornikom na tepelnu techniku.
7.1 SCHEMA 4
Dve zony s priestorovou jegnotkou vykurovacich okruhov (1 a 2) a 1 zona s priestorovym termostatom vykurovacieho okruhu (3).
| MENU | PROGRAMOVACI RIADOK | PARAMETER | HODNOTA PRE NASTAVENIA | POPIS |
| KONFIGURÁCIA | 5715 | Vykurovací okruh 2 | ZAP | Aktivovanie okruhu vykurovania 2 |
| 5721 | Vykurovací okruh 3 | ZAP | Aktivovanie okruhu vykurovania 3 | |
| 5977 | Funkcia vstupu H5 | lzbový termostat VO3 | Aktivovanie termostatu pre okruh 3 (svorkovnica na doske M1 (1-2)) | |
| 6020 | Funkcia Rozširujúci modul 1 | Multifunkčný | - | |
| 6030 | Relé QX21 Rozšir. modul 1 | Čerpadlo vyk. okruhu 1 Q2 | Kontrola Čerpadla/electroventilu okruhu 1 | |
| 6031 | Relé QX22 Rozšir. modul 1 | Čerpadlo VO2 Q6 | Kontrola Čerpadla/electroventilu okruhu 2 | |
| VYKUROVACI OKRUH 1 | 742 | Hodnota na vystupe s priestorovým termostatom | --- | Aktivovanie modulovanej teploty na vystupe (okruh vykurovania 1) |
| VYKUROVACI OKRUH 2 | 1042 | Hodnota na vystupe s priestorovým termostatom | --- | Aktivovanie modulovanej teploty na vystupe (okruh vykurovania 2) |
Priestorové jednotky su schopné riadit priamo príslusné zony podla požadovanej teploy v miestnosti. Pokial sa pri otočeni ovládačom B zobrazí na displeji teplota na vystupe namiesto priestorovej teploty, parametre 742 a 1042 nie su nastavené správné.
7.2 SCHEMA 5
Tri zony s priestorovou Jednotkou (vykurovacie okruhy 1, 2 a 3)
Priestorové jejnotky mozu riadit priamo prislušné zony podla požadovanej teploty v miestnostiiach. Pomocou Ovladacieho panelu vstúpte do menu 2, vid popis v kapitole 5 a vykonajte nasledujúce nastavenia:
| MENU | PROGRAMOVACI RIADOK | PARAMETER | HODNOTA PRE NASTAVENIA | POPIS |
| KONFIGURÁCIA | 5715 | Vykurovací okruh 2 | ZAP | Aktivovanie vykurovacieho okruhu 2 |
| 5721 | Vykurovací okruh 3 | ZAP | Aktivovanie vykurovacieho okruhu 3 | |
| 5977 | Funkcia vstupu H5 | Žiadne | Deaktivovanie termostatu na svorkovnici kotla M1 (1-2) | |
| 6020 | Funkčný Rozžirujúci modul 1 | Multifunkčný | - | |
| 6030 | Relé QX21 Rozžir. modul 1 | Čerpadlo vyk. okruhu 1 Q2 | Kontrola Čerpadla/elektroventilu okruhu 1 | |
| 6031 | Relé QX22 Rozžir. modul 1 | Čerpadlo VO2 Q6 | Kontrola Čerpadla/elektroventilu okruhu 2 | |
| 6032 | Relé QX23 Rozžir. modul 1 | Čerpadlo VO3 Q20 | Kontrola Čerpadla/elektroventilu okruhu 3 | |
| VYKUROVACI OKRUH 1 | 742 | Hodnota na vystupe s priestorovým termostatom | --- | Aktivovanie modulácie nábehu (vykurovací okruh 1) |
| VYKUROVACI OKRUH 2 | 1042 | Hodnota na vystupe s priestorovým termostatom | --- | Aktivovanie modulácie nábehu (vykurovací okruh 2) |
| VYKUROVACI OKRUH 3 | 1342 | Hodnota na vystupe s priestorovým termostatom | --- | Aktivovanie modulácie nábehu (vykurovací okruh 3) |
Priestorove jednotky su schopne riadit priamo prisluanse zony podla pozadovanej teploty v miestosti.Pokial sa pri otoceni ovladacom B zo Brazia na displeji namiesto priestorovej teploty teplota na vystupe, parametre 742 a 1042nie su spravne nestavene.
8. ELEKTRICKÉ ZAPOJENIE PRIESTOROVÉHO TERMOSTATU
8.1 PRIPAD - 1 - Zapojenie priestorového termostatu do zony s vysokou teplotou.
Zapojte priestorovy termostat do vonkajsej elektrickej siete (230V), ktory bude napajat zónovy ventil (alebo Čerpadlo) a cievku relé, zapojtekontaktrela nsvorkovnicu kotla M1 (1-2).
8.2 PRIPAD - 2 - Zapojenie priestorovych termostatov do systému s viacerymi zonami s vysokou teplotou.
Zapojte priestorové termostaty paralelne do vonkajsej elektrickej siete (230V), ktoré budu napajat zónový ventil (alebo Čerpadlo) a cievky relé, zapojte kontakty relé paralelne na svorkovnicu kotla M1 (1-2).
8.3 PRIPAD - 3 - Zapojenie priestorovych termostatov do systému s viacerymi zonami s nizkou teplotou.
Zapojte priestorové termostaty paralelne do vonkajsej elektrickej siete (230V), ktorá bude napájat zónové ventily (alebo Čerpadla) a cievky rele, zapojte kontakt reli ku svorkám H2-M prisluşenstva AGU2.550.
Zapojte bezpećnostné termostat zony s nizkou teplotou.

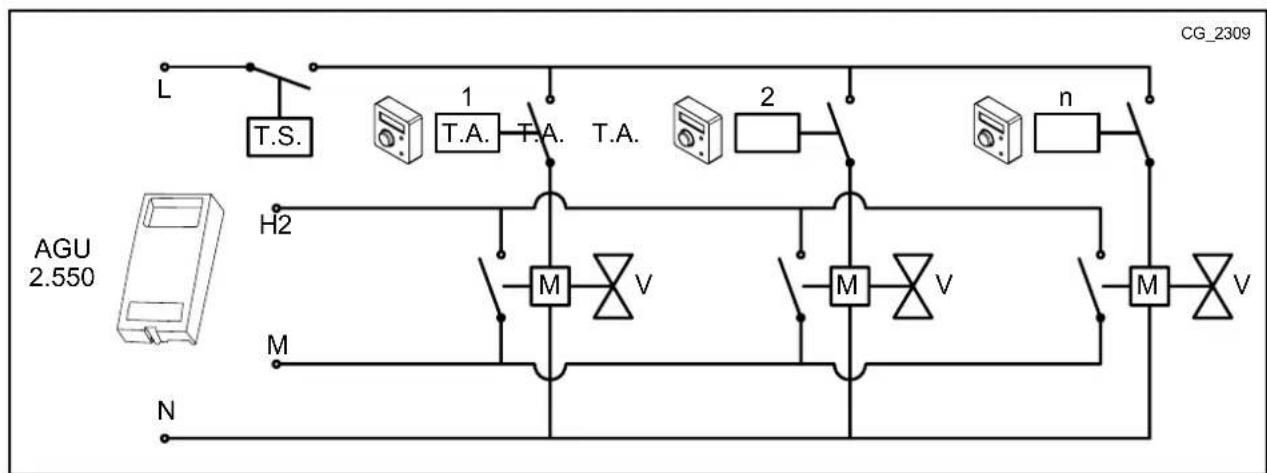

8.4 PRIPAD - 4 - Zapojenie priestorovych termostatov do systému s viacerymi zonami s nizkou teplotou s mikrospinačmi v zónovych ventiloch.
Zapojte priestorové termostaty paraleline do vonkajsej elektrickej siete (230V), ktorá bude napájat zónový ventil, zapojte kontakty mikrospinača paraleline na svorky H2-M prisluşenstva AGU2.550.
Zapojte bezpećnostné termostat zony s nizkou teplotou.
9. SOLÁRNY SYSTÉM TÜV
Prisluensstvo AGU 2.550 je schopné pri toto nakonfigurovani riadit Čerpadlo solárneho okruhu, sondu kolektora a sondu zásobníka (solárneho okruhu) podla nasledujúcej schémy:
Uvedene schemy majú iba informativny charakter a musia byt' konzultované s odborníkom na tepelnú techniku.
Pomocou Ovladacieho panelu vstupte do menu 2, vid popis v kapitole 5 a vykonajte nasledujuce nestavenia:
| MENU | PROGRAMOVACÍ RIADOK | HODNOTA PRE NASTAVENIA | POPIS |
| KONFIGURÁCIA | 6020 | Solárny ohrev TÜV | Aktivovanie funkcie solár |
Nasleduje zoznam parametrov.Ak su pouzite vakuové solárne kolektory, aktivujte funkciu špecifickej ochrany (parametre 3830, 3831):
| MENU | PROGRAMOVACI RIADOK | NASTAVENIA Z VYROBY | POPIS |
| KONFIGURÁCIA | 3810 | Štandardne 8°C | Teplnéća diferencia ZAP soláru |
| 3811 | Štandardne 4°C | Teplnéća diferencia VYP soláru | |
| 3850 | Štandardne “----” | Teplota, nad ktorou beží Čerpadlo solárneho kolektoru (ibaPokial'ne je dosiahnutá max. teplota zásobníka) |
Vstup do menu 3
(kapitola 5.2)
| SOLÁR | 3830 | Štandardne“---” | Maximálna doba zablokovania Čerpadla soláru,Pokial' je dosiahnutá maximálna teplota kolektora (parameter 3850) behom minimálnej doby chodu Čerpadla (parameter 3831) |
| 3831 | Štandardne30s | Minimálna doba chodu Čerpadla kolektora |
Ak sa zobrazi na displeji symbol znamenato, ze cerpadlo solarneho systemu je v prevadzke pre ohrev zasobnika.
10. NASTAVENIE PARAMETROV
10.1 SYSTÉM VYKUROVANIA
| Ovlàdaci panel | MENU VYKUROVACIEHO OKRUHU TO 1, 2, 3 | Nastavenia z výroby | Min. Max. | ||||
| CR1 | CR2 | CR3 | |||||
| 700 | 1000 | 1300 | Vypnuté - protizámrazová ochrana: kotol sa zapne, ked' okolità teplata klesne pod 6°CAutomatica: teplata vo vykurovanej miestnosti závisí na nastavenom Časovom pásméÁltm: útlmová teplata vo vykurovanej miestnostiKomfort: komfortné teplata vo vykurovanej miestnosti | - | Komfort | - | - |
| 710 | 1010 | 1310 | Komfortné teplata | °C | 20 | Áltm | Max. comfort |
| 712 | 1012 | 1312 | Áltmová teplata | °C | 16 | Protizámru. ochrana | Komfort |
| 714 | 1014 | 1314 | Protizámrazová ochrana | °C | 6 | 4 | Áltm |
| 720 | 1020 | 1320 | Strmost' vykurovacej krivky | - | 1,5 | 0,1 | 4 |
| 730 | 1030 | 1330 | Pri automatickom režime s vonkajšou sondou prebieha automatická kontrola vykurovania (ON-OFF) podl'na nastavenej (vonkajšej) teploty | °C | --- | 8 | 30 |
| 740 | 1040 | 1340 | Min. Žiadaná teplota nábehu(napr. s aktívnou funkciou modulácie nábehu) | °C | 25 | 8 | Maximálna hodnota |
| 741 | 1041 | 1341 | Max. Žiadaná teplota nábehu(napr. s aktívnou funkciou modulácie nábehu) | °C | 80 | Minimálna hodnota | 95 |
| 742 | 1042 | 1342 | Žiadaná teplota nábehu priestorového termostatu( --- = aktivovanie modulácie nábehu) | °C | 80 | Minimálna hodnota | Maximálna hodnota |
| 750 | 1050 | 1350 | Prednost' teploty v priestore pred vonkajšou teplotu a naopak (funkcia vplyv priestoru):--- %: Čistá klimatická1..99%: klimatická s vplyvom priestoru100%: Čistá priestoróvá | % | 50 | 1 | 100 |
| 760 | 1060 | 1360 | Obmedzenie teploty priestoru | °C | 0,5 | 0,5 | 4 |
| 809 | 109 | 1409 | Čerpadlo kotla a obehové Čerpadlo sú aktíνne 24h | - | Nie | - | - |
| 834 | 1134 | 1434 | Doba chodu pohonu pre nízku teplotu | s | 180 | 30 | 873 |
| 850 | 1150 | 1450 | Odporúcame manuálnu funkciu | - | VYP | ||
| 851 | 1151 | 1451 | Žiadaná teplota vysúšania | °C | 25 | 0 | 95 |
| 855 | 1155 | 1455 | Aktuálna Žiadaná teplota vysúšania | °C | - | - | - |
| 856 | 1156 | 1456 | Deñ v týždni behom aktivácie vysúšania | - | - | - | - |
TO = Vykurovaci okruh
10.2 SYSTÉM TÜV
| Ovlădacî panel | MENU OKRUHU TÜV | Hodnota z výroby Min. Max. | |||
| 1600 | Prevádzka VYP = hodnota rovnaká避孕 pre prolizámrazovú ochranu ZAP = menovità hodnota Eco = predohrev neaktivivy | - | ZAP | - | - |
| 1610 Menovità | hodnota TÜV °C 60 35 60 | ||||
| 1612 | Üllmová hodnota TÜV | °C | 35 | 8 | 60 |
| 1620 | Aktivência Časového programovania | - | 24 h/Deš | - | - |
| 1640 | Prevádzka funkcie legionela: VYP Periodicky Pevný deš v týždni | - | VYP | -- | |
| 1641 Počet dni | medzi funkciami legionela (1...7) | - | 7 | - | - |
| 1642 Deš aktivovania fungcie legionela (pondelok ..., nedela) | - | Pondelok | - | - | |
| 1644 | Čas spustenia fungcie legionela | - | --- | - | - |
| 1660 | Spôsob použitia cirkulačného Čerpadla TÜV | - | Uvolnenie pripravy TÜV | - | - |
| 1663 | Teplota, pri ktoraj sa vypne cirkulačné Čerpadlo TÜV | °C | 45 | 8 | 60 |
10.3 OSTATNÉ PARAMETRE
| OvláDACÍ panel | KONFIGURÁCIA | Nastavenia z výroby |
| 5710 | Vykurovací okruh 1 | ZAP |
| 5721 | Vykurovací okruh 3 | VYP |
| 5730 | Nastavenie sondy TÜV podl'la typu kotla(zásobnik alebo prietokový ohrev) | |
| 5731 | OvláDACÍ prvok pre kontrolu prednesti TÜV | Rozdelovací ventil |
| 5970 | Čidlo prednosti TÜV (pre kotly s prietokovým ohrevom) | - |
| 5971 | Umiestnenie kontaktu | - |
| 5973...5976 | Parametre pre stanovenie prietoku vody odberu TÜV | - |
| 5977 | Vstup priestorového termostatu Jedného z vykurovacích okruhov | Priestorový termostat zóna 1 |
| 5978 | - | |
| 6020 | Multifunkné: je možné manuálne nakonfigurovat' vystupy a vystupyVykurovací okruh 1, 2 o 3: riadi zmiešanú zónu (1,2 alebo 3 -kapitola 6)Regulátor teploty spiatočky: nepoužíva sa | - |
| 6021 | - | |
| 6022 | Solárny ohrev TÜV. riadi solárny systém s 2 sondami a Čerpadlom (kapitola 8)Predreg./napájacé Čerp.: nepoužíva sa | - |
| 6024 | Nepoužívajú sa | - |
| 6026 | - | |
| 6028 | - | |
| 6030...6038 | Vid' kapitola 10 | - |
| 6040...6045 | Vid' kapitola 10 | - |
| 6046...6068 | Vid' kapitola 10 | - |
| 6097 | Typ sonyd použitej pre solárny kolektor | Pt 1000 |
| 6200 | Uloženie stavu Čidiel(kapitola 5.2) | - |
| 6212 | Informácie výrobcu | - |
| 6213 | Informácie výrobcu | - |
| 6215 | Informácie výrobcu | - |
| 6217 | Informácie výrobcu | - |
| 6230 | Informácie výrobcu | - |
| 6231 | Informácie výrobcu | - |
| 6704 | Aktivácia zobrazenia interného kódu | áno |
| 6705 | Interny diagnostický kód | - |
| 6706 | Fáza horák, v kstorej sa objavila porucha | - |
| 6710 | Reste relé alarmu (kapitola 10) | nie |
| 6800 | História – posledné porucha | - |
| 6805 | Interny kód posledné poruchy | - |
| 6806 | Fáza horák pri posledné poruche | - |
| od 6810 do 6996 | História poruch | - |
Uvedene konfiguracia su platne tiez pre d'alsie relé/sondy/vstupy dosky, akn napr. rele QX1 (riadok 5890) alebo sondy BX2 (riadok 5931) a BX3 (riadok 5932).
11. DAL'SIE FUNKCIE
Okrem skor opisanych nastaveni je mozné nakfigurovat vstupy a vystupy podla poziadaviek systemu.V nasledujucich schemach je vystup relé QX21 a sonda BX21 prisluensstva, ale rovnako plati pre relé QX22, QX23 a sondu BX22.Vo vsetkych priapdoch je nutné nestavit prisluensstvo ako "Multifunkcné".
| MENU | PROGRAMOVACI RIADOK | PARAMETER | HODNOTA PRE NASTAVENIA | POPIS |
| KONFIGURÁCIA | 6020 | Funkcia rožírujúci modul 1 | Multifunkčný Aktižvácia funkcie soláru |
11.1 CIRKULAÇNÉ CERPADLO TÜV
Pokial je použity zásobnik TÜV, je možné kontrolovat recirkulačné Čerpadlo. Aktivovanie funkcie je viazane na casové programovanie TÜV. Funkcia aktivuje Čerpadlo na 10 minút, nasleduje pauza 20 minút. Minimalizuji sa tym cirkulačné straty. Pomocou Ovladacieho panelu vstúpte do menu 2, vid popis v kapitole 5:
| MENU | PROGRAMOVACI RIADOK | HODNOTA POPIS | |
| KONFIGURÁCIA | 6030 Cirkuláčné Čerpadlo Q4 Aktivovanie cirkuláčného Čerpadla TÜV (vystup relè QX21) | ||
| 6040 | Sním. T cirkulácie TÜV B39 | Aktivovanie sondy cirkulácie TÜV (sonda BX21) | |
| TEPLÁ UžITKOVA VODA | 1663 z výroby = 45°C Hodnoty teploty | TÜV, pod ktorou je Čerpadlo aktívine (hodnota cirkulácie) | |
11.2 SOLÁRNY SYSTÉM PRE OHREV BAZÉNA
Ohrev bazena pomocou solarnych kolektorov moze byt vykonany nasledujucim sposobom.
Konfiguráciy vykonajte vid' popis v kapitole 8. Systém je potom nakfigurovaný pre použitie solárnych kolektorov pre TÜV. Pomocou Ovladacieho panelu vstúpte do menu 2, vid' popis v kapitole 5:
So
| MENU | PROGRAMOVACI RIADOK | HODNOTA POPIS | |
| KONFIGURÁCIA | 5931 | Snímač teploty bazénu B13 | Aktivovanie sondy bazéna (vstup sondy BX2) |
| 6030 | Akčný Člen obv. bazéna K18 | Aktivovanie Čerpadla pre vyhrievanie bazéna (Výstup relè QX21) | |
| TEPLÁ UžITKOVA VODA | 6046 Uvolenie bazéna- solár Požiadavka na ohrev bazéna od nadradenej regulácie | ||
Pouzitie kontaktu H2 je dolezite, pretoze zarucje spravne fungovanie systemu, umoznue tepelnu vymenu s bazenom, ak to ten umozni. Uistite sa teda, ze je bazen napusteny a prevadzkyschopny.
11.3 VSEOBECNÁ POZIADAVKA TEPLA
Vseobecn poziadavka tepla je poziadavka, ktora nevychadza ani od Jedneho z troch vykurovacich okruhov a/alebo z okruhu TUV. Tato poziadavka je nazyvana poziadavka spotreby a sluzi na dodanie tepla externym Jednotkam, ako napr. pre ohrev vody v bazene.
Funkciu aktivujete vykonanim nasledujucej konfiguracia.Pomocou Ovladacieho panelu vstupe do menu 2, vid popis v kapitole 5:
| MENU | PROGRAMOVACI RIADOK | HODNOTA | POPIS |
| KONFIGURÁCIA | 6030 | Čerp. okruh spotr. VK1 Q15 | Aktivovanie Čerpadla kvôli vonkajšej požiadavke 1 (Výstup relé QX21) |
| 6046 | Požiadavka spotrebiča VK1 | Kontakt pre vonkajšiu požiadavku 1 | |
| OKRUH SPOTREBIČA 1 | 1859 | Nastavenie z výroby = 70°C | Teplota nábehu vykurovania kvôli vonkajšej požiadavke 1 |
Ak je poziadavka dodávaná pomocou analógoveho signálu 0-10 V, je potrebné nastavit' parameter 6046 ako "Richiesta utenza CR1 10V". Dalej musí byt' nastavená charakteristika signálu pomocou parametrov:
| 6049 | Hodn. napătia 1 H2 modul 1 | 6050 | Funkčná hodn. 1 H2 modul 1 | 6051 | Hodn. napătia 2 H2 modul 1 | 6052 | Funkčná hodn. 2 H2 modul 1 |
11.4 DALSIE KONFIGURACIE
Prehlad dalsich konfiguracil:
Relé QX21
| Alarmovy vystup K10 | Alarm (napr. bytovy dom) |
| Napájacie Čerpadlo Q14 | Čerpadlo aktívne pri každej požiadavke na vykurovanie alebo vonkajšej požiadavke |
| Časovy program 5 K13 | Kontakt riadený “časovým programom” |
| Požiadavka na chlad k28 | Požiadavka na chlad ochladzovacieho okruhu 1 |
| Doplěhovanie vody K34 | Ventil automaticého napúst’ania kotla |
| Vypnutie ventilatóra K38 | Vonkajšia kontrola ventilatóra |
Sonda BX21
| E | Porucha Popis poruchy | |
| 10 Čidlo vonkajšej sondy | Okruh vykurovania je aktivny bez ovládania (termostat, priestorová"Justnotka alebo vonkajšia"Justnotka) alebo je poskodená vonkajšia sonda | |
| 84 | BSB, problem v komunikácii | 2 alebo viac priestorovych"Justnotiek nakonfigurovanych pre rovnáký okruh vykurovania |
| 98 Prídavný modul 1 Príslušenstvo | AGU 2.550 nenájdené alebo nerozpoznané | |
| 99 Prídavný modul 2 Príslušenstvo | AGU 2.550 nenájdené alebo nerozpoznané | |
| 373 Prídavný modul 3 Príslušenstvo | AGU 2.550 nenájdené alebo nerozpoznané | |
| 30 Sonda vystupu 1 Nenájdená sonda | zmiešavaného okruhu 1 | |
| 32 Sonda vystupu 2 Nenájdená sonda | zmiešavaného okruhu 2 | |
| 260 Sonda vystupu 3 Nenájdená sonda | zmiešavaného okruhu 3 | |
| 335 BX21 Žiadna funkcia Sonda BX21 | nie je nakonfigurovaná | |
| 336 BX22 Žiadna funkcia Sonda BX22 | nie je nakonfigurovaná | |
| 324 BX rovnákě Čidlá Dve alebo viac | sond je nakonfigurované na rovnákú funkciu | |
| 52 Sonda ACS 2 Nenájdená sonda | TÜV soláru | |
| 73 Sonda kolektora 1 | Nenájdená sonda solárneho kolektora | |
| 57 Sonda cirkulácie TÜV | Nenájdená sonda cirkulácie TÜV | |
| 243 Sonda bazěna | Nenájdená sonda bazěna | |
| 25 Sonda kotla na drevo | Nenájdená sonda kotla na drevo | |
| 346 Chýba Čerpadlo kotla Q10 | Nenájdené Čerpadlo kotla na biomasu |
13. TECHNICKÉ UDAJE
| Napájanie | Prevádkové napătie | AC 230 V (±10 %) | |||||
| Frekvencia | 50/60 Hz | ||||||
| Maximálny príkon | 4 VA | ||||||
| Bezpečnost vedenia (Napájanie a vystupy) | max. 10 AT | ||||||
| Kabeláž | Kábel alebo lìcna (skrūtená alebo s dutinkou) | - | |||||
| 1 vodič | 0,5...2,5 mm² | ||||||
| 2 vodiče | 0,5...1,5 mm² | ||||||
| Funkné údaje | Trieda softaru | A | |||||
| Druh prevádky podla EN 60 730 | 1b (automická operária) | ||||||
| Vstupy | Digitány vstup H2 | - | |||||
| Bezpečnostné malé napătie pre bezpotenciálové kontakty | - | ||||||
| Kontakt pre malé napătie | - | ||||||
| Napătie pri Rozopnutom kontakte | DC 12 V | ||||||
| Napătie pri zopnutom kontakte | DC 3 mA | ||||||
| Analógový vstup H2 | - | ||||||
| Bezpečné malé napătie | - | ||||||
| Rozsah | DC 0..10 V | ||||||
| Vnútorný odpor | > 100 kΩ | ||||||
| Vstup L | AC 230 V (±10%) | ||||||
| Vnútorný odpor | > 100 kΩ | ||||||
| Vstupy Čidlel BX21, BX22 | NTC 10k | ||||||
| povolené káble pripojenia (med') | - | ||||||
| priemer | mm² | 0,25 | 0,5 | 0,75 | 1,0 | 1,5 | |
| maximálna dlžka | m | 20 | 40 | 60 | 80 | 120 | |
| Výstupy | Reléové vystupy | - | |||||
| prúdový rozsah | AC 0,02...2 (2) A | ||||||
| maximálny spinaci prúd | 15 A per ≤1 s | ||||||
| maximálny celkový prúd (pre všetky relé) | AC 6 A | ||||||
| napă'tový rozsah | AC 24...230 V (pre bezpotenciálové vystupy) | ||||||
| Rozhranie | BSB | 2 vodičové zapojenia, nie je možné vymenit' polarizáciu | |||||
| Dížka káblov základný pristroj – periférný pristroj | max. 150 m | ||||||
| celková dlžka | max. 300 m (maximálna kapacita kábla 60nF) | ||||||
| Priemer kábla | 0,5 mm² | ||||||
| Maximálny počět kotlov v kaskáde | 16 | ||||||
INDICE
DESCRIPCION DE LOS SIMBOLOS. 138
