33 AIFM - Caldaia di riscaldamento centralizzato Baxi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caldaia di riscaldamento centralizzato
Marca	Baxi
Modello	33 AIFM
Alimentazione elettrica	230 VCA (±10%), 50/60 Hz, 4 VA
Fusibile di alimentazione	Max. 10 A
Sezione cavo unipolare	da 0,5 a 2,5 mm²
Sezione cavo bipolare	da 0,5 a 1,5 mm²
Numero di circuiti di riscaldamento gestibili	Fino a 3 circuiti indipendenti
Accessori compatibili	Regolatore ambiente, moduli di estensione AGU 2.550, sonde, valvole miscelatrici, elettrovalvole
Funzioni di gestione	Circuito miscelato, solare ACS, piscina, pompa di ricircolo ACS, richiesta di calore esterna
Ingressi digitali	Ingresso H2: 12 V CC, contatto pulito, o analogico 0-10 V CC
Ingressi sonda	BX21, BX22: NTC 10k o Pt1000, lunghezza max. 120 m con 1 mm²
Uscite relè	3 uscite programmabili (QX21, QX22, QX23): 24-230 VCA, max. 2 A, potenza totale 6 A CA
Interfaccia di comunicazione	BSB: 2 fili, lunghezza max. 150 m (300 m totale)
Numero max di caldaie in cascata	16
Protezione antigelo	Avviamento automatico se temperatura < 6°C
Funzione anti-legionella	Programmabile (arresto, periodico, giorno fisso) con impostazione dei giorni e ora
Temperatura di mandata modulante	Configurabile da 25°C a 95°C a secondo del circuito
Curva climatica	Compensazione ambiente/esterna da 0 a 100%
Manutenzione e pulizia	Vedere manuale completo (172 pagine) per le procedure specifiche; controllare regolarmente le sonde e le connessioni
Sicurezza	Termostato di sicurezza per circuiti a bassa temperatura, protezione contro le sovratemperature, interruttore di alta tensione, allarmi su anomalie
Ricambi e riparabilità	Accessori disponibili: sonde, valvole miscelatrici, regolatori ambiente, moduli AGU 2.550; consultare un installatore professionista
Informazioni generali	Manuale disponibile in più lingue (FR, DE, EN, ES, IT, ecc.); peso e dimensioni non specificati

Domande frequenti - 33 AIFM Baxi

Quali tipi di installazioni posso gestire con l'accessorio AGU 2.550?

L'accessorio AGU 2.550 permette di gestire circuiti di riscaldamento a diverse temperature, impianti solari per l'acqua calda sanitaria, piscine, una pompa di ricircolo ACS e altre applicazioni specifiche.

Come configurare l'accessorio AGU 2.550?

Utilizzare il selettore sull'accessorio per configurarlo come modulo (1). Per accessori aggiuntivi, impostarli su modulo (2) o (3). Accedere quindi al menu impostazioni tramite il regolatore ambiente (menu 2) e seguire le istruzioni del manuale.

Cosa fare in caso di errore 'Modulo aggiuntivo 1' (codice 98)?

Questo errore indica che l'accessorio AGU 2.550 non viene rilevato. Verificare il collegamento del cavo piatto tra il connettore X50 dell'accessorio e X41 della scheda caldaia, nonché l'alimentazione elettrica.

Come collegare un termostato ambiente semplice per una zona ad alta temperatura?

Collegare il termostato alla rete 230 V esterna che alimenta la valvola di zona (o pompa) e la bobina di un relè. Il contatto del relè si collega al morsetto M1 (1-2) della caldaia. Vedere il paragrafo 8.1 del manuale.

Qual è la differenza tra gli schemi 1, 2 e 3 per impianto di riscaldamento misto?

Lo schema 1 gestisce una zona a bassa temperatura con unità ambiente e una zona ad alta temperatura con termostato. Lo schema 2 integra più zone a bassa temperatura con termostato e unità ambiente comune. Lo schema 3 utilizza solo termostati ambiente per entrambe le zone.

Come attivare la funzione di pompa di ricircolo ACS?

Nel menu 2, impostare il parametro 6030 su 'Pompa ricircolo ACS Q4' (uscita QX21) e 6040 su 'Sonda circolazione ACS B39' (sonda BX21). La pompa si attiva mediante programmazione oraria con cicli di 10 minuti di funzionamento e 20 minuti di arresto.

Quali sono i parametri essenziali per un impianto solare ACS?

I parametri chiave includono: 3810 (differenza di temperatura per attivazione pompa, predefinito 8°C), 3811 (differenza per arresto, predefinito 4°C), 3850 (temperatura max collettore), e 3830/3831 per protezione tubi sottovuoto.

Come realizzare una richiesta di calore generica (es. piscina)?

Configurare l'uscita relè QX21 come pompa circuito consumatore 1 (6030) e l'ingresso H2 come richiesta circuito consumatore 1 (6046). Impostare la temperatura di mandata tramite il parametro 1859 (predefinito 70°C).

Cosa fare se la caldaia mostra una temperatura di mandata invece della temperatura ambiente sull'unità ambiente?

Ciò significa che la configurazione del parametro 742 (o 1042, 1342) non è corretta. Verificare che questo parametro sia impostato su '---' (attivazione mandata modulante) per consentire la visualizzazione della temperatura ambiente.

Come effettuare la procedura di registrazione dei componenti?

Dopo la configurazione, accedere al menu 2, riga di programma 6200, selezionare 'Sì' e confermare. Questo registra tutte le sonde collegate nella caldaia e gli accessori.

MANUALE UTENTE 33 AIFM Baxi

DESCRIZIONE SIBBOLI 2

1. PREMESA. 3
2. DESCRIZIONE ACCESSORIO 3
3. MONTAGGIO SUL CRUSCOTTO DELLA CALDAIA. 3
4. COLLEGAMENTE ELETTRICI ACCESSORIO AGU 2.550
   4.1 COLLEGAMENTO ELETTRICO DEGLI ACCESSORI ESTERNI 5
5. ACCESSO AI PARAMETRI 6
6. IMPIANTO DI RISCALDAMENTO MISTO 6
   6.1 SCHEMA 1 7
   6.2 SCHEMA 2 8
   6.3 SCHEMA 3 9
7. IMPIANTO DI RISCALDAMENTO A ZONE 10
   7.1 SCHEMA 4 10
8. COLLEGAMENTO ELETTRICO DEL TERMOSTATO AMBIENTE 12
   8.1 CASO - 1 - Collegamento singolo termostato ambiente in una zona in alta temperatura. 12
   8.2 CASO - 2 - Collegamento termostati ambiente per un impianto multizona in alta temperatura. 12
   8.3 CASO - 3 - Collegamento termostati ambiente per un impianto multizona in bassa temperatura. 12

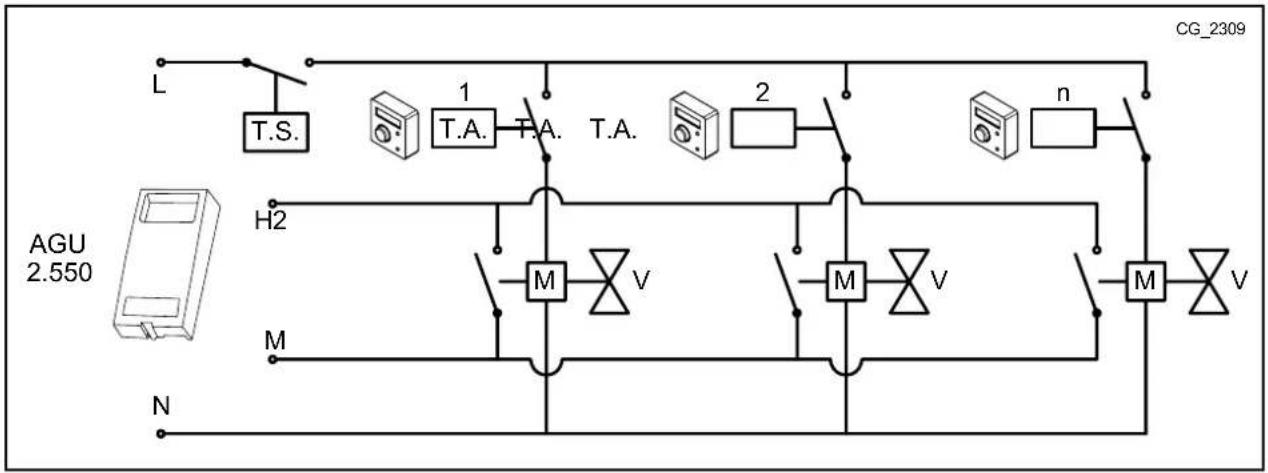

   8.4 CASO - 4 - Collegamento termostati ambiente per un impianto multizona in bassa temperatura con microinterruttori di fine corsa nelle valvole di zona. 13

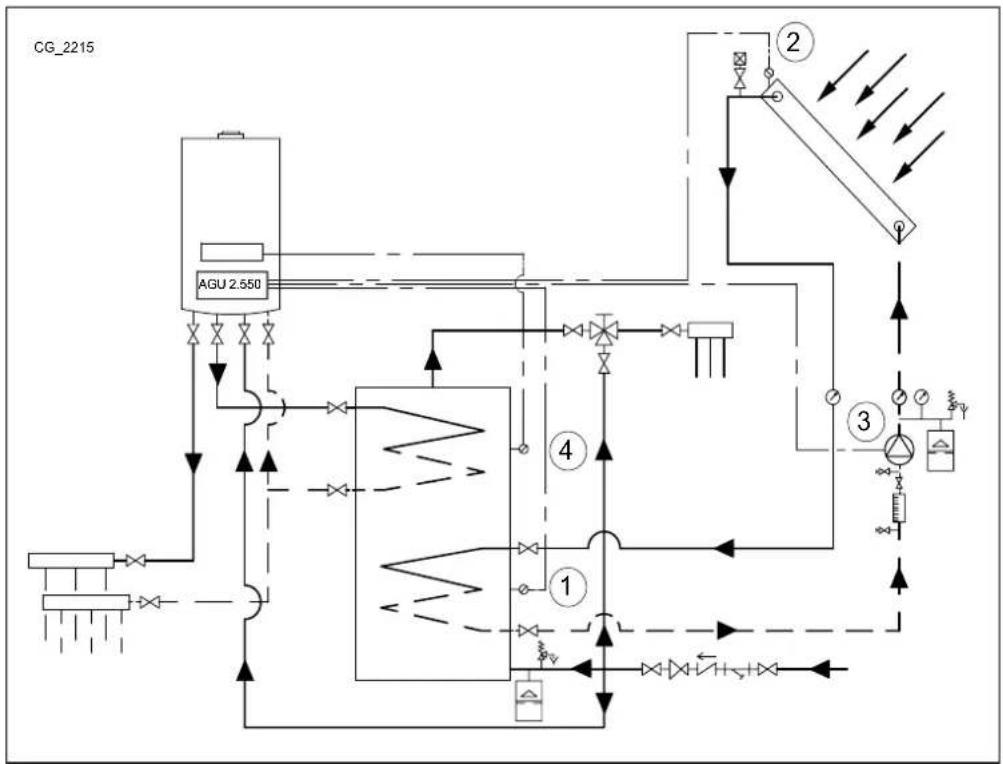

9. IMPIANTOSOLARESANITARIO 13
10. IMPOSTAZIONE PARAMETRI 14
    10.1 IMPIANTO DI RISCALDAMENTO 14
    10.2 IMPIANTO SANITARIO 15
    10.3 PARAMETRI VARI 15
11. FUNZIONI VARIE 16
    11.1 POMPA DI RICIRCOLO SANITARIO 16

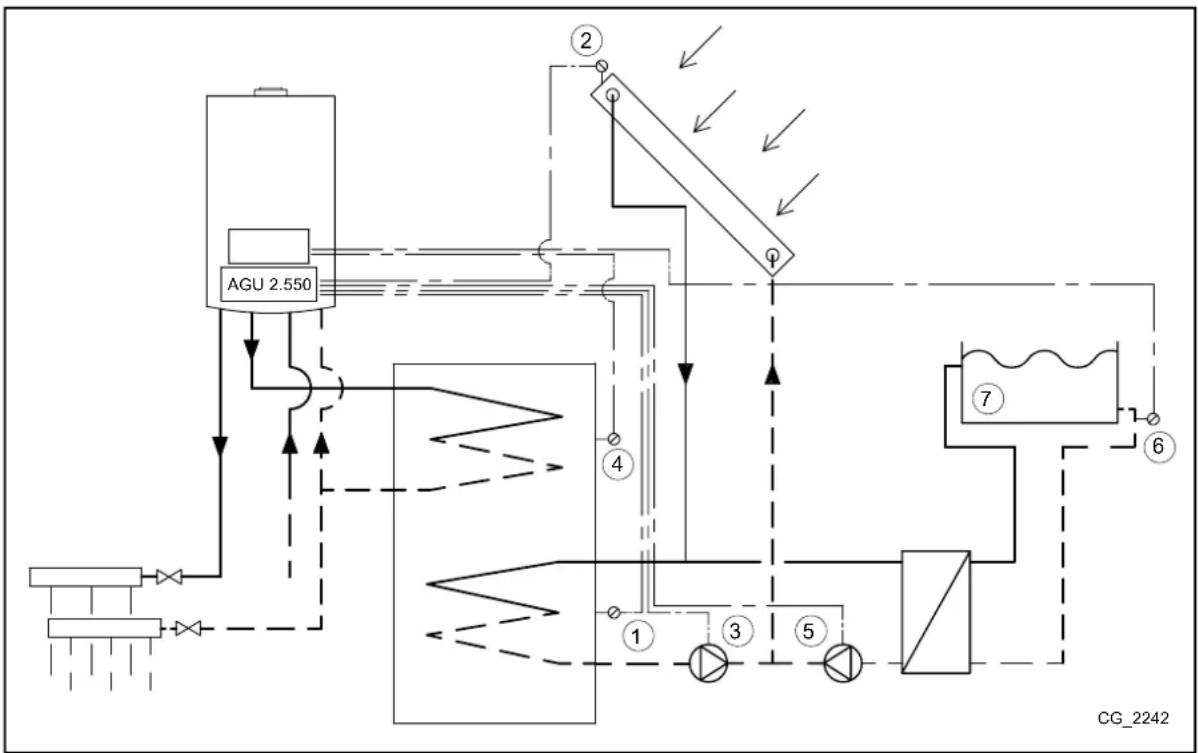

    11.2 IMPIANTOSOLAREPER PISCINA 16
    11.3 RICHIESTA DI CALORE GENERICA 17
    11.4 ALTRE CONFIGURAZIONI 17
12. LISTANOMALIE 18
13. CARATTERISTICHE TECNICHE 18

Nella costante azione di miglioramento dei prodotti, si riserva la possibilità di modificare i dati espressi in questa documentazione in qualsiassi momento e essere preavviso. La presente documentazione è un supporto informativo e non considerabile come contratto nei confronti di terzi.

DESCRIZIONE SIMBOLI

AVVERTENZA

Rischio di danno o di malfunzionamento dell'apparecchio. Prestare particolare attenzione alle avventenze di pericolo che riguardano possibili danni alle persone.

Parte elettriche in tensione, pericolo di shock elettrico.

INFORMAZIONI IMPORTANTI

Informazioni da leggere con particolare attenzione perché utili al corretto funzionamento della caldaia.

1. PREMESSAGE

La caldaia puo gestire in maniera indipendente fino a tre circuiti di riscaldamento tramite l'utilizzo di accessori esterni quali unità ambiente, controli remoti e moduli esterni. L'electronica che equipaggia esta caldaia comprende, inoltre, un'ampia gamma di funzioni per la personalizzazione e la gestione di diverse tipologi di impianto.Per il corretto funzionamento del systema, è indispensabile assegnare ad ogni accessorio utilizzato un numero (da 1 a 3) che permetta alla scheda di caldaia di riconoscerlo.

2. DESCRIZIONE ACCESSORIO

Mediante甚么e accessorio, l'apparechio e in grado di gestire

• Circuito di riscaldamento a differenti temperature.
• Impianto solare.
• Altre applicazioni specifiche (piscina, pompa di ricircolo sanitario, ecc).

Tale accessorio è in grado di gestire direttamente i componenti del circuito (pompa, sonda di temperatura, valvola miscelatrice, ecc) fino ad un massimo di 3 uscite relè independenti, 2 sono di temperatura e 1 ingresso di lavoro. Si possono utilizzato alcune funzioni predefinite che facilitano la configurazione dell'impianto.

Per il cambio dei parametri ed i collegamenti nelle morsettiere del cruscotto,fare riferimento al manuale istruzioni di caldaia.

Per la realizazione delle configurazioni descritte e indispensable l'utilizzo del Controllo Remoto per il settaggio dei parametri.

Verificare che la caldaia sia predisposta per quello accessorio.

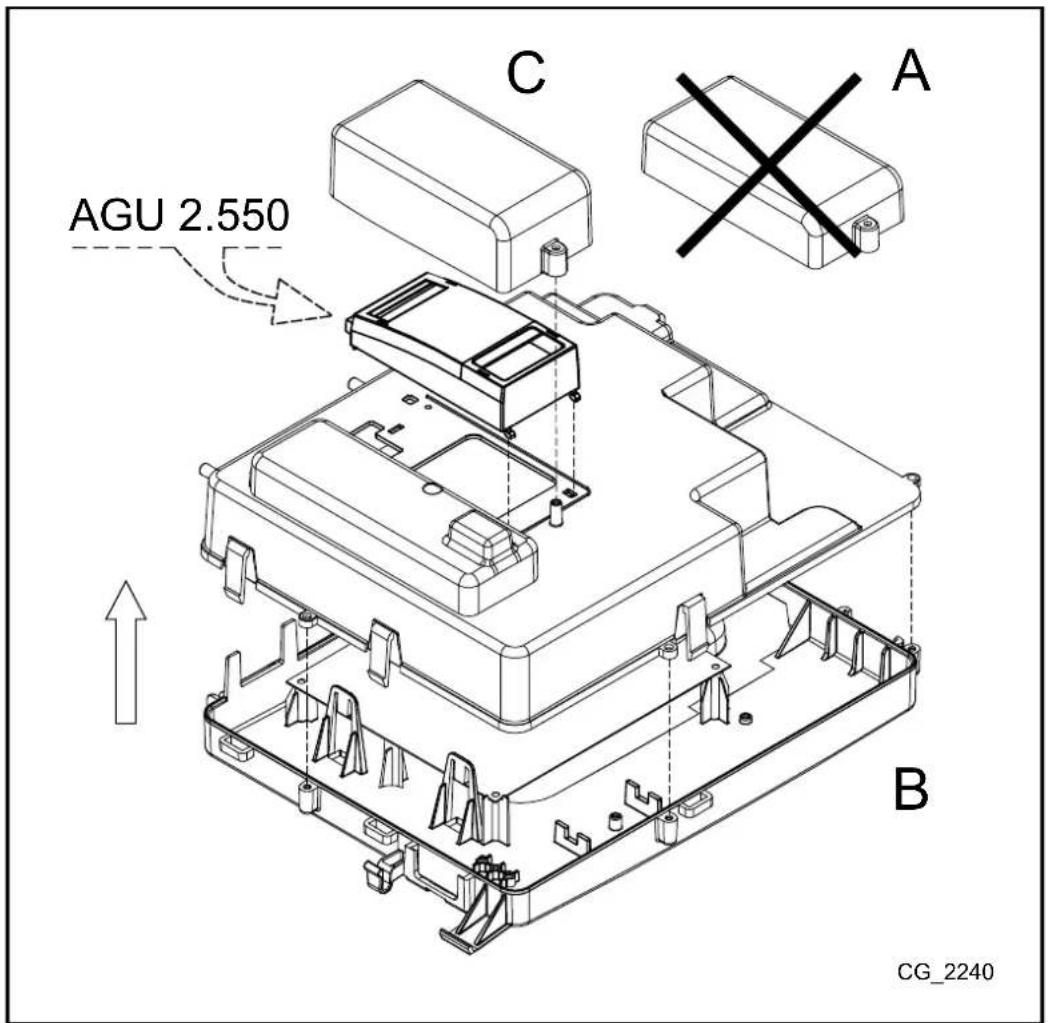

3. MONTAGGIO SUL CRUSCOTTO DELLA CALDAIA

Togliere il coperchio A dal cruscotto B. Sollevare il cruscotto B e collegare il cavo flat tra il connettore X50 dell'accessorio AGU2.550 ed il connettore X41 della schedà di caldaia passando per il foro presente sul cruscotto B. Richiudere il cruscotto B e inserivi l'AGU2.550. Eseguire i collegamenti elettrici necessari per l'installazione e fissare il nuovo coperchio C presente nella confezione.

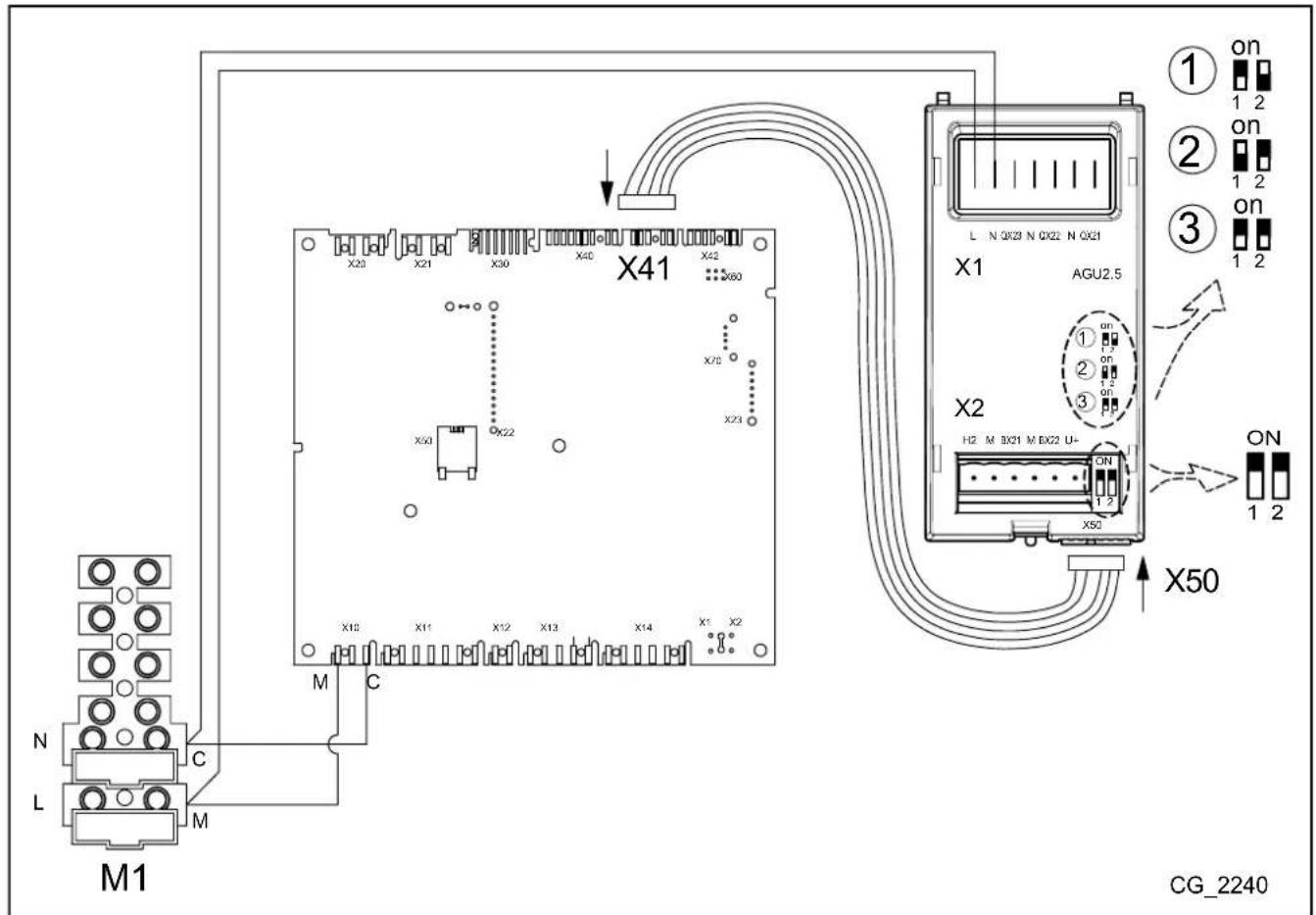

4. COLLEGAMENTELETTRICI ACCESSORIO AGU 2.550

LEGENDA COLLEGAMENTI CONNETTORI
X50	Connetto per il collegamentotramite cavo flat tra la schedea elettronica di caldaia e l'accessorio AGU 2.550
X1 (L-N) Collegamento alla morsettiera in caldaia per alimentazione elettrica
X1 (QX21-N)	Uscita relè 230 V programmabileX1 (QX22-N)
X1 (QX23-N)
X2(H2-M) Ingresso digitale 12 V-DC o analogico 0-10 V DC programmabile
X2 (BX21-M)	Ingresso sonda NTC 10K / Pt1000 programmabile
X2 (BX22-M)
X2 (U+) Uscita 12 V DC

La morsettiera M1 è in alta tensione. Prima di procedere al collegamento assicurarsi che l'apparecchio non sia alimentato elettricamente.

In caso l'apparechio sua collegato ad un impianto a pavimento deve essere previsto, a cura dell'installatore, un termostato di protezione per la salvaguardia dell'impianto delle sovratemperature.

Verificare che l'assorbimento nominale totale degli accessori collegati all'AGU 2.550 sua inferiore a 0,5 A. Nel caso sua superiore è necessario interporre tra l'AGU 2.550 e l'accessorio (es. pompa) un relè.

CONFIGURAZIONE GENERALE

Configurare l'accessorio AGU 2.550 utilizzando il selettore evidenziato in figura, come modulo (1) (il setaggio è serigrafato sul corpo dell'accessorio). Nel caso si utilizzato accessori supplementari, configurarli come moduli (2) e (3).

4.1 COLLEGAMENTO ELETTRICO DEGLI ACCESSORI ESTERNI

Per il collegamento dell'accessorio AGU2.550 con gli accessori esterni operare come segue (utilizzato cavi armonizzati "HAR H05 VV-F" con sezione di 1 mm²):

CASO CIRCUito MisCELATO (vedi schema cap. 4.1)

• Collegare la pompa della zona miscelata al connettre QX23 dell'AGU2.550.
  Collegare la sonda di mandata della Cascata al connettore BX21 dell'AGU2.550 (QAD36 disponibile come accessorio).
• Collegare la valvola miscleatrice al connettore QX22-QX21
• Collegare il termostato ambiente al connettore H2 dell'AGU2.550.

CASO IMPIANTOSOLARE SANITARIO (vedi schemacap.4.2)
- Collegare la pompa dell'impianto solare al connettore QX23 dell'AGU2.550.
- Collegare la sonda del pollitore solare al connettore BX22 dell'AGU2.550.
- Collegare la sonda dei pannelli solari al connettore BX21 dell'AGU2.550.

4.1.1 CASO CIRCUito MisCELATO

A SONYDA DI MANDATA QAD36

B VALVOLA MISCELATRICE

C POMPA ZONA MISCELATA

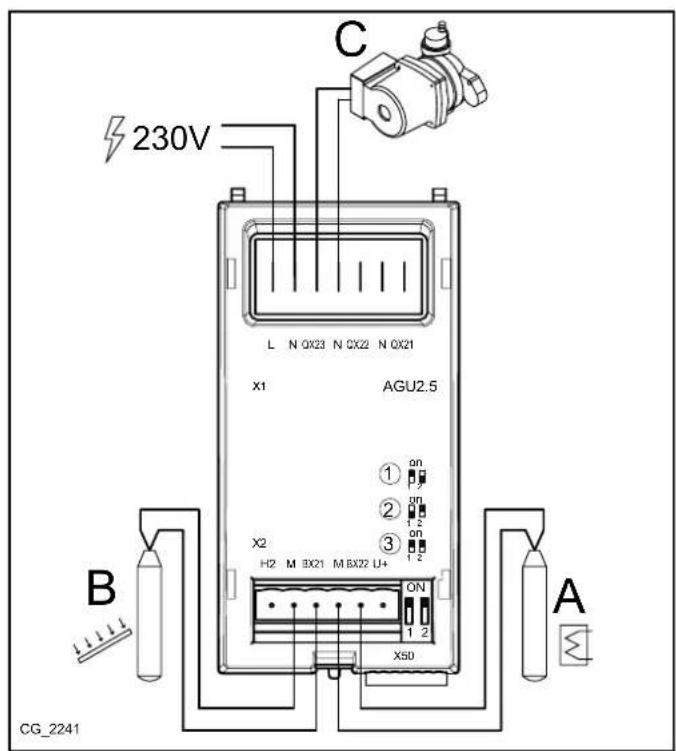

4.1.2 CASO IMPIANTOSOLARE SANITARIO

A SONYDA BOLLITORE (DISPONIBILE COME ACCESSORIO)

B SONYDA PANNELLI (DISPONIBILE COME ACCESSORIO)

C POMPA CIRCUito SOLARE

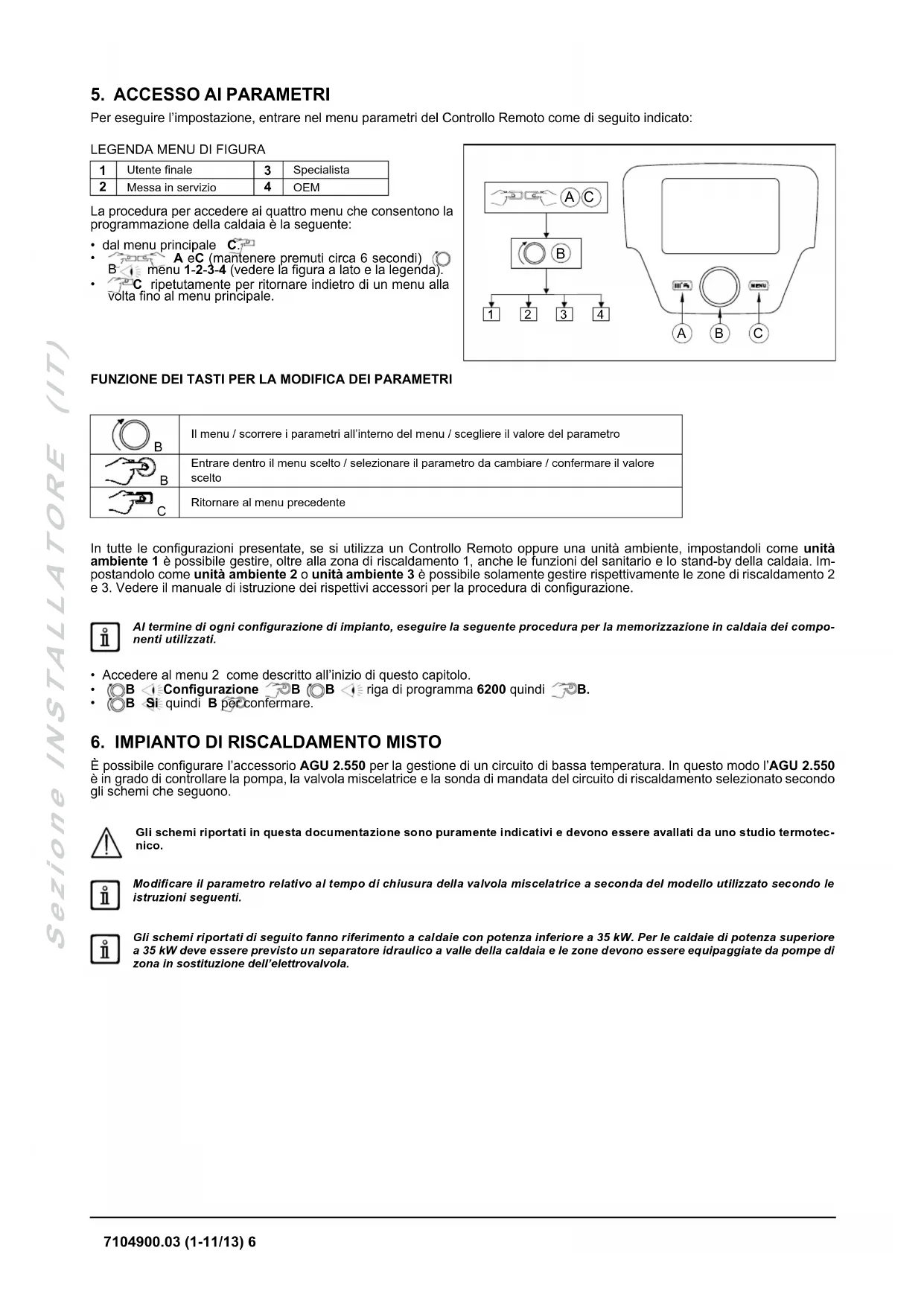

5. ACCESSO AI PARAMETRI

Per eseguire l'impostazione, entrare nel menu parametri del Controllo Remoto come di seguito indicato:

LEGENDA MENU DI FIGURA

1	Utente finale	3	Specialista
2	Messa in servizio	4	OEM

La procedura per accedere ai quattro menu che consentono la programmazione della caldaia è la seguente:

• dal menu principale C.
  A eC (mantere premuti circa 6 secondi) B menu 1-2-3-4 (vedere la figura a lato e la legenda).
• C ripeturamente per ritornare indietro di un menu alla volta fino al menu principale.

FUNZIONE DEI TASTI PER LA MODIFICIA DEI PARAMETRI

B	Il menu / scorrere i parametri all'interno del menu / scegliere il valore del parametro
B	Entrare dentro il menu scelto / selezionare il parametro da cuiari / confermare il valore scelto
C	Ritornare al menu precedente

In tte configurazioni presentate, se si utilizza un Controllo Remoto oppure una unita ambiente, impostandoli come unita ambiente 1 e possibile gestire, oletta alla zona di riscaldamento 1, anche le funzioni del sanitario e lo stand-by della caldaia. Impostandolo come unita ambiente 2 o unita ambiente 3 e possibile solamente gestire rispettivamente le zone di riscaldamento 2 e 3. Vedere il manuale di istruzione dei rispetti accessori per la procedure di configurazione.

Al termine di ogni configurazione di impianto, eseguire la seguente procedura per la memorizzazione in caldaia dei compo- nenti utilizzati.

• Accedere al menu 2 come descripto all'inizio di questo capitolo.
  B B riga di programma 6200 quindi B.
  B Si quindi B per confermare.

6. IMPIANTO DI RISCALDAMENTO MISTO

E possible configurare l'accessorio AGU 2.550 per la gestione di un circuito di bassa temperatura. In quello mode I'AGU 2.550 e in grado di controllare la pompa, la valvola miscelatrice e la sonda di mandata del circuito di riscaldamento selezionato secondo gli schemi che seguono.

Gli schemi riportati in questa documentazione sono puramente indicativi e devono essere avallati da uno studio termotec-nico.

Modificare il parametro relativo al tempo di chiusura della valvola miscelatrice a seconda del modello utilizzato secondo le istruzioni seguenti.

Gli schemi riportati di seguito fanno riferimento a caldaie con potenza inferiore a 35kW . Per le caldaie di potenza superiore a 35kW deve essere previsto un separatore idraulico a valle della caldaia e le zone devono essere equipaggiate da pompè di zona in sostituzione dell'elettrovalvola.

6.1 SCHEMA 1

Zona di bassa temperatura con unità ambiente - circuito di riscaldamento(1)
Zona di alta temperatura con termostato ambiente - circuito di riscaldamento(2)

1 Sonda esterna - morsettiera M2 (4-5) di caldaia
2	Valvola miscelatrice zona di bassa temperatura (QX21-N-QX22)
3 Pompa circuito di bassa temperatura (QX23-N)
4 Sonda circuito di bassa temperatura (BX21-M)
5 Termostato di sicurezza (12V) circuito di bassa temperatura (H2-M)
6 Unità ambiente - morsettiera M2 (1-2-3) di caldaia
7 Elettrovalvola o pompa di zona alla temperatura alimentata esternamente
8 Termostato ambiente zona di alta temperature (per il collegamento vedi capitolo 8.1)

Collegare il termostato di sicurezza, a protezione del circuito di bassa temperatura, all'ingresso H2 (H2-M) dell'accessorio AGU 2.550. Utilizzato il Cont rollo Remoto, entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAzione	5715 Circuito di riscaldamento 2 On Abilitazione del circuito di riscaldamento 2
	5977 Funzione input H5		Termostato amb. CR2	Abilitazione del termostato per il circuito 2 (morsettiera M1 (1-2) in scheda)
	6020 Funzione modulo di estensione 1		Circuito riscaldamento 1	Abilitazione della zona di bassa temperatura
	6046	Funzione dell'ingresso H2 del modulo 1	Termost sicurezza CR	Ingresso H2 abilitato come protezione della zona di bassa temperatura
CIRCUito DI RISCALDAMENTO 1	742	Setpoint mandata con termostato ambiente	---	Abilitazione della temperature di mandata modulante (zona di bassa temperatura)
	834	Tempo di corsa attuatore	Default 180 s	Tempo di chiusura della valvola miscelatrice

L'unità ambiente è in grado di controllare direttamente la zona di bassa temperatura in funzione della temperatura ambiente desiderata nel locale. Se, ruotando la manopola B, il display visualità la temperatura di mandata caldaia anziché quella ambiente, significà che il parametro 742 non è stato impostato correttamente.

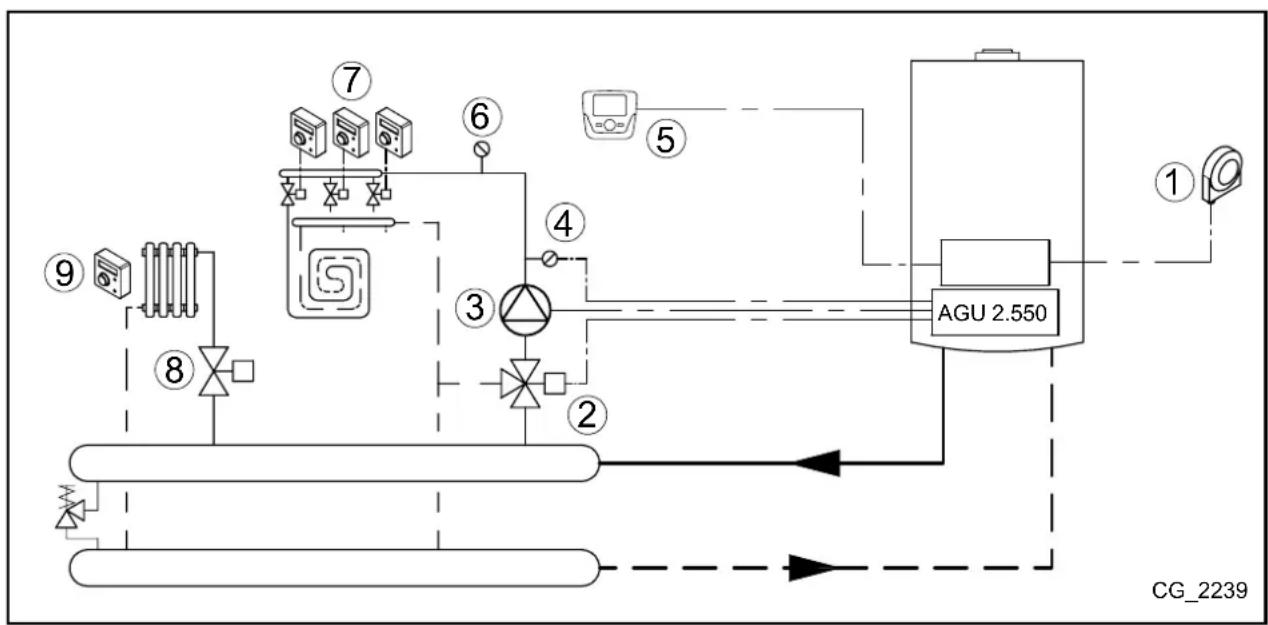

6.2 SCHEMA 2

Piu zone di bassa temperatura con termostato ambiente e unita ambiente comune - circuito di riscaldamento(1) Zona di alta temperatura con termostato ambiente - circuito di riscaldamento(2)

1 Sonda esterna - morsettiera M2 (4-5) di caldaia
2	Valvola miscelatrice zona di bassa temperatura (QX21-N-QX22)
3 Pompa circuito di bassa temperatura (QX23-N)
4 Sonda circuito di bassa temperatura (BX21-M)
5 Unità ambiente - morsettiera M2 (1-2-3) di caldaia
6	Termostato di sicurezza circuito di bassa temperatura (collegare in series con le elettrovalvole, vedi cap. 8.4)
7 Ingresso termostato ambiente (12V) zona di bassa temperatura (H2-M)
8 Elettrovallvola o pompa di zona alta temperatura alimentata esternamente
9 Termostato ambiente zona di alla temperatura (per il collegamento vedi capitolo 8.1)

Utilizzando il Cont rollo Remoto entare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAzione	5715 Circuito di riscaldamento 2 On Abilitazione del circuitto di riscaldamento 2
	5977 Funzione input H5		Termostato amb. CR2	Abilitazione del termostato per il circuitto 2 (morsettiera M1 (1-2) in caldaia)
	6020	Funzione modulo di estensione 1	Circuito riscaldamento 1	Abilitazione della zona di bassa temperatura
	6046	Funzione dell'ingresso H2 del modulo 1	Termostato ambiente CR1	Ingresso H2 abilitato come termostato ambiente della zona di bassa temperatura
CIRCUito DI RISCALDAMENTO 1	710 Températura di comfort 35°C			Setpoint del locale da riscaldare (zone di bassa temperatura)
CIRCUito DI RISCALDAMENTO 1	834	Tempo di corsa attuatore	Default 180 s	Tempo di chiusura della valvola miscelatrice

Impostando la temperatura di comfort al massimo valore (35^) , si garantisce il corretto funzionamento delle zone in bassa temperatura. In quello modo, infatti, l'unità ambiente non blocca la richiesta di calore dei singoli termostati ambienti che gestiscono le sottozone.

In this case, the unità ambiente svolve la funzione di gestione dell'impiano di bassa temperatura, ma non èsso utilizzato per la gestione della temperatura di uno dei locali. Ruotando la manopola B, il display visualizza la temperatura di mandata caldaia. Il circuito di riscaldamento funzione a mandata fissa.

Collegare un termostato di protezione della zona di bassa temperatura in series all'alimentazione delle elettrvalvole di zona in modo da chiudere completeness il circuito in caso di anomalia.

6.3 SCHEMA 3

Zone di bassa - circuito di riscaldamento(1) e di alta temperatura - circuito di riscaldamento(2) con termostato ambiente

1 Sonda esterna - morsettiera M2 (4-5) di caldaia
2	Valvola miscelatrice zona di bassa temperatura (QX21-N-QX22)
3 Pompa circuito di bassa temperatura (QX23-N)
4 Sonda circuito di bassa temperatura (BX21-M)
5	Termostato di sicurezza circuito di bassa temperatura (collegare in series con la pompa di zona, vedi cap. 8.3)
6 Ingresso termostato ambiente (12V) zona di bassa temperatura (H2-M)
7 Elettrovallvola o pompa di zona alta temperatura alimentata esternamente
8 Termostato ambiente zona di alta temperature (per il collegamento vedi capitolo 8.1)

Utilizzato il Controllo Remoto entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAzione	5715 Circuito di riscaldamento 2 On Abilitazione del circuitto di riscaldamento 2
	5977 Funzione input H5		Termostato amb. CR2	Abilitazione del termostato per il circuitto 2 (morsettiera M1 (1-2) in caldaia)
	6020 Funzione modulo di estensione1		Circuito riscaldamento1	Abilitazione della zona di bassa temperatura
	6046	Funzione dell'ingresso H2 del modulo1	Termostato ambiente CR1	Ingresso H2 abilitato come termostato ambiente della zona di bassa temperatura
CIRCUITO DI RISCALDAMENTO 1	834	Tempo di corsa attuatore	Default 180 s	Tempo di chiusura della valvola miscelatrice

Si consiglia di collegare il termostato di protezione della zona di bassa temperatura in series alla pompa 3.

7. IMPIANTO DI RISCALDAMENTO A ZONE

Nel caso in cui non si necessario gestire impianti miscelati, è possibile utilizzato l'accessorio AGU 2.550 per comandare pompé/elettrovallore di zona, come illustrato di seguito:

Gli schemi riportati in questa documentazione sono puramente indicativi e devono essere avallati da uno studio termotec-nico.

7.1 SCHEMA 4

Due zone con unità ambiente circuiti di riscaldamento (1 e 2) e 1 zona con termostato ambiente circuito di riscaldamento (3).

1	Sonda esterna morsettiera M2 (4-5) di caldaia	5	Unità ambiente circuito 2 morsettiera M2 (1-2-3) di caldaia
2	Elettrovalvola o pompa di zona circuito 1 (QX21-N)*	6	Elettrovalvola o pompa di zona circuito 3 alimentata esternamente
3	Unità ambiente circuito 1 morsettiera M2 (1-2-3) di caldaia	7	Termostato ambiente circuito 3 (per il collegamento vedi capitolo 8.1)
4	Elettrovalvola o pompa di zona circuito 2 (QX22-N)*

* L'accessorio AGU 2.550 non è in grado di comandare direttamente un'elettrovalvola a 3 fili. Si necessità, allo scopo, l'utilizzo di un relè con lavoro di scambio.

Leunita ambiente3e5sono collegate in parallelo.

Le unità ambiente possono controllare direttamente le rispettive zone in funzione della temperatura ambiente desiderata nei locali. Utilizzando il Cont rollo Remoto entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAzione	5715	Circuito di riscaldamento 2	On	Abilitazione del circuito di riscaldamento 2
	5721	Circuito di riscaldamento 3	On	Abilitazione del circuito di riscaldamento 3
	5977	Funzione input H5	Termostato ambiente CR3	Abilitazione del termostato per il circuito 3 (morsettiera M1 (1-2) in scheda)
	6020	Funzione modulo di estensione 1	Multifunzionale	-
	6030	Uscita relè QX21 del modulo 1	Pompa circuito riscaldamento Q2	Controllo della pompa/elettrovalvola del circuito 1
	6031	Uscita relè QX22 del modulo 1	Pompa CR2 Q6	Controllo della pompa/elettrovalvola del circuito 2
CIRCUITO DI RISCALDAMENTO 1	742	Setpoint mandata con termostato ambiente	---	Abilitazione della temperatura di mandata modulante (circuito di riscaldamento 1)
CIRCUITO DI RISCALDAMENTO 2	1042	Setpoint mandata con termostato ambiente	---	Abilitazione della temperatura di mandata modulante (circuito di riscaldamento 2)

Le unità ambiente sono in grado di controllare direttamente le rispettive zone in funzione della temperatura ambiente desiderata nel locale.Se, ruotando la manopola B, il display visualizza la temperature di mandata caldaia anziché quella ambiente, significa che i parametri 742 e 1042 non sono impostati correttamente.

7.2 SCHEMA 5

Tre zone con unità ambiente (circuits di riscaldamento 1, 2 e 3)

1	Sonda esterna - morsettlera M2 (4-5) di calda	5	Unità ambiente circuito 2 - morsettlera M2 (1-2-3) di calda
2	Elettrovalvola o pompa di zona circuito 1 (QX21-N)*	6	Elettrovalvola o pompa di zona circuito 3 (QX23-N)*
3	Unità ambiente circuito 1 - morsettlera M2 (1-2-3) di calda	7	Unità ambiente circuito 3 - morsettlera M2 (1-2-3) di calda
4	Elettrovalvola o pompa di zona circuito 2 (QX22-N)*

• L'accessorio AGU 2.550 non è in grado di comandare direttamente una elettrovalva a 3 fili. Si necessità, allo scopo, l'utilizzo di un relè con contatto di scambio.

Leunita ambiente3-5e7 sono collegate in parallelo.

Le unità ambiente possono controllare direttamente le rispettive zone in funzione della temperatura ambiente desiderata nei locali. Utilizzando il Cont rollo Remoto entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	PARAMETRO	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAzione	5715	Circuito di riscaldamento 2	On	Abilitazione del circuito di riscaldamento 2
	5721	Circuito di riscaldamento 3	On	Abilitazione del circuito di riscaldamento 3
	5977	Funzione input H5	Nessuno	Disabilitazione del termostato in morsettiera M1 (1-2) in caldaia
	6020	Funzione modulo di estensione 1	Multifunzionale	-
	6030	Uscita relè QX21 del modulo 1	Pompa circ. risc. Q2	Cont rollo della pompa/elettrovalvola del circuito 1
	6031	Uscita relè QX22 del modulo 1	Pompa CR2 Q6	Cont rollo della pompa/elettrovalvola del circuito 2
	6032	Uscita relè QX23 del modulo 1	Pompa CR2 Q20	Cont rollo della pompa/elettrovalvola del circuito 3
CIRCUito DI RISCALDAMENTO 1	742	Setpoint mandata con termostato ambiente	---	Abilitazione della temperature di mandata modulante (circuito di riscaldamento 1)
CIRCUito DI RISCALDAMENTO 2	1042	Setpoint mandata con termostato ambiente	---	Abilitazione della temperature di mandata modulante (circuito di riscaldamento 2)
CIRCUito DI RISCALDAMENTO 3	1342	Setpoint mandata con termostato ambiente	---	Abilitazione della temperature di mandata modulante (circuito di riscaldamento 3)

Le unità ambiente sono in grado di controllare direttamente le rispettive zone in funzione della temperatura ambiente desiderata nel locale.Se, ruotando la manopola B, il display visualità la temperature di mandata caldaia anziché quella ambiente, significa che i parametri 742 e 1042non sono impostati correttamente.

8. COLLEGAMENTO ELETTRICO DEL TERMOSTATO AMBIENTE

La temperatura di esercizio è uguale per tutti i circuiti.

I relè possono essere sostituiti con valvole dotate di microinterruttori di fine corsa e viceversa.

8.1 CASO - 1 - Collegamento singolo termostato ambiente in una zona in alta temperatura.

Collegare il termostato ambiente alla rete elettrica esterna (230V) che alimenteria la valvola di zona (o pompa) e la bobina del relè, collegare il contatto del relè alla morsettiera M1 (1-2) di caldaia.

8.2 CASO - 2 - Collegamento termostati ambiente per un impianto multizona in alta temperatura.

Collegare i termostati ambiente in parallelo alla rete elettrica esterna (230V) che alimenteranno le valvola di zona (o pompe) e le bobine dei relè, collegare i contatti dei relè in parallelo alla morsettiera M1 (1-2) di caldaia.

8.3 CASO - 3 - Collegamento termostati ambiente per un impianto multizona in bassa temperatura.

Collegare i termostati ambiente in parallelo alla rete elettrica esterna (230V) che alimenteranno le valvole di zona (o pompe) e la bobina del relè, collegare il contatto del relè ai morsetti H2-M dell'AGU2.550.

Collegare un termostato di protezione della zona di bassa temperatura in series all'alimentazione delle elettrovalvole di zona in modo da chiudere complemente il circuitto in caso di anomalia.

8.4 CASO - 4 - Collegamento termostati ambiente per un impianto multizona in bassa temperatura con microinterruttori di fine corsa nelle valvole di zona.

Collegare i termostati ambiente in parallelo alla rete elettrica esterna (230V) che alimenteranno le valvola di zona, collegare i contatti dei microinterruttori in parallelo ai morsetti H2-M dell'AGU2.550.

Collegare un termostato di protezione della zona di bassa temperatura in series all'alimentazione delle elettrvalvole di zona in modo da chiudere completeness il circuito in caso di anomalia.

9. IMPIANTO SOLARE SANITARIO

Con questa configurazione l'accessorio AGU 2.550 e in grado di gestire la pompa del circuito solare, la sonda del collettore e la sonda del bolitore (relativa al circuito solare) secondo il seguente schema:

1	sonda bolitore solare B31 (BX22-M)	3	pompa circuito solare Q5 (QX23-N)
2	sonda collettore solare B6 (BX21-M)	4	sonda bolitore B3 - morsettiera M2 (9-10) in caldaia

Gli schemi riportati in questa documentazione sono puramente indicativi e devono essere avallati da uno studio termotecnico.

Utilizzando il Controllo Remoto, entrare nel menu 2, come descritto al capitolo 5, ed effettuare le seguenti impostazioni:

MENU	RIGA DI PROGRAMMA	VALORE DA IMPOSTARE	DESCRIZIONE
CONFIGURAzione	6020	Solare ACS	Abilitazione della funzione solare

Si riportano di seguito i parametri utilizzabili. Nel caso di utilizzo di pannelli solari con tubi sottovuoto, attivare la funzione di protezione specifica (parametri 3830, 3831):

MENU	RIGA DI PROGRAMMA	VALORE DESCRIZIONE
CONFIGURAzione	3810	Default 8°C
	3811 Default	4°C
	3850 Default	“---”

Accedere al menu 3
(capitolo 5.2)

SOLARE	3830 Default	Ult "...”	Tempo massimo blocco pompa solare se la temperatura di collettore raggiunge il suo massimo valore (parametro 3850) nel tempo minimo di circolazione (parametro 3831)
	3831 Default	Ult 30s Tempo m	nimo di circolazione pompa collettore

Quando sul display appare il symbolo significa che la pompa dell'implanto solare è in funzione per riscaldare il bollitore.

10. IMPOSTAZIONE PARAMETRI

10.1 IMPIANTO DI RISCALDAMENTO

Pannello di controllo			MENU' CIRCUito RISCALDAMENTO CR 1, 2, 3			Valore di Fabbrica	Minimo	Massimo
CR1	CR2	CR3
700	1000	1300	Spento-protezione antigelo ambiente: la caldaia si accende quando la temperature ambiente è < 6°CAutomatico: la temperature del locale da riscaldare dipende alla fascia oraria impostataRidotto: la temperature del locale da riscaldare è quella ridottaComfort: la temperature del locale da riscaldare è quella di comfort	-	Comfort	-	-
710	1010	1310	Temperatura ambiente di comfort	°C	20	Ridotta	Comfort massimo
712	1012	1312	Temperatura ambiente di ridotto	°C	16	Antigelo	Comfort
714	1014	1314	Temperatura ambiente di antigelo	°C	6	4	Ridotta
720	1020	1320	Selezione della curva climatica per sonda esterna	-	1,5	0,1	4
730	1030	1330	In presenza di sonda esterna e con il modo di funzionamento automatico, si ha un controlo automatico del riscaldamento (ON-OFF) in funzione della temperature (esterna) impostata	°C	---	8	30
740	1040	1340	Valore minimo di mandata (es. con la funzione di mandata modulante attiva)	°C	25	8	Setpoint massimo
741	1041	1341	Valore massimo di mandata (es. con la funzione di mandata modulante attiva)	°C	80	Setpoint minimo	95
742	1042	1342	Temperatura di mandata in presenza di unità ambiente (- =abilitazione mandata modulante)	°C	80	Setpoint minimo	Setpoint massimo
750	1050	1350	Importanza della temperature ambiente rispetto alla temperature esterna e viceversa (funzione influenza ambiente): - %: climatica pura 1..99%: climatica con compensazione ambiente 100%: ambiente pura	% 50	1	100
760	1060	1360	Differenziale di spegnimento della caldaia in funzione della temperature ambiente desiderata	°C	0,5	0,5	4
809	1109	1409	La pompa di caldaia e la pompa del circuito rimangono attive 24h	-	no	-	-
834	1134	1434	Tempo di chiusura della valvola miscelatrice per la bassa temperature	s	180	30	873
850	1150	1450	Si consigliia l'utilizzo della funzione 'manuale'	-	off
851	151	1451	Temperatura di mandata alla quale eseguire la funzione asciuga massetto	°C	25	0	95
855	1155	1455	Temperatura di mandata attuale della funzione asciuga massetto	°C	-	-	-
856	1156	1456	Giorno della settimana durante l'attivazione della funzione asciuga massetto	-	-	-	-

CR = Circuito di Riscaldamento

10.2 IMPIANTO SANITARIO

Pannello di controllo	MEN' CIRCUito SANITARIO		Valore di Fabbrica	Minimo Massimo
1600	Tipologia di funzionamentoOff = setpoint uguale al setpoint antigeloOn = setpoint nominaleeco = preriscaldo disabilitato	-	on - -
1610 Setpoint	nominale del sanitario °C 60 35 60
1612	Setpoint del sanitario ridotto	°C	35	8
1620	Abilitazione di programmazione oraria	-	24ore/giorno	-
1640	Tipologia di funzionamento della funzione antilegionella:OffPeriodicaGiorno fisso della settimana	-	off - -
1641 Giorni tra una funzione antilegionella e l'altra (1...7)		-	7	-
1642 Giorno della funzione antilegionella (lunedi...domenica)		-	Lunedi	-
1644	Orario alla quale inizia la funzione antilegionella	-	---;---	-
1660	Modalità di utilizzo della pompa di ricircolo sanitario	-	Consenso ACS	-
1663	Temperatura alla quale si fermà la pompa di ricircolo sanitario	°C	45	8

10.3 PARAMETRI VARI

Pannello di controllo	MENU DI CONFIGURAzione	Valore di fabbrica
5710	Abilitazione del circuito di riscaldamento 1	on
5721	Abilitazione del circuito di riscaldamento 3	off
5730	Impostazione della sonda sanitaria in funzione del tipo di caldaia (accumulo o istantanea)
5731	Tipodi di attuatore per il controlo della precedenza sanitaria	Valvola deviatrice
5970	Sensore di precedenza sanitaria (per caldaie di tipo istantaneo)	-
5971	Posizione del contatto a riposo	-
5973...5976	Parametri per la determinazione della portata d'acqua del prelievo sanitario	-
5977	Ingresso per termostato ambiente di uno dei circuiti di riscaldamento	Termostato ambiente zona 1
5978		-
6020	Multifunzionale: si possono configurare gli ingressii e le uscite manually Circuito riscaldamento 1, 2 o 3: gestisce una zona miscelata (1,2 o 3 -capitolo 6) Contr. temp. ritorno: non utilizzato	-
6021		-
6022	Solare ACS: gestisce un impianto solare con 2 sono e pompa (capitolo 8) Contr.prim/pompa sist.: non utilizzato	-
6024	Non utilizzati	-
6026		-
6028		-
6030...6038	Vedi capitolo 10	-
6040...6045	Vedi capitolo 10	-
6046...6068	Vedi capitolo 10	-
6097	Tipodi di sonda utilizzata per il collettore solare	Pt 1000
6200	Memorizzazione di tutte le sonde collegate in caldaia e negli accessori (capitolo 5.2)	-
6212	Informazione produttore	-
6213	Informazione produttore	-
6215	Informazione produttore	-
6217	Informazione produttore	-
6230	Informazione produttore	-
6231	Informazione produttore	-
6704	Abilitazione visualizzazione codice interno	sì
6705	Codice interno dell'errore attualmente presente	-
6706	Fase del bruciatore in cui è apparso l'errore	-
6710	Reset di un allarme esterno (capitolo 10)	no
6800	Ultimo erreore avvenuto	-
6805	Codice interno dell'ultimo erreore avvenuto	-
6806	Fase del bruciatore dell'ultimo erreore avvenuto	-
da 6810 a 6996	Storico precedenti errori	-

Le configurazioni illustrate sono valideanche per gli altri relle/sonde/ingressi della schedacome ad esempio il relle QX1 (riga 5890) o le sonde BX2 (riga 5931) e BX3 (riga 5932).

11. FUNZIONI VARIE

Oltre alle impostazioni descritte in precedenza, è possibile, configurare gli ingressi e le uscite a seconda delle esigenze dell'impianto.Negli esempi che seguono si sono considerate l'uscita rele QX21 e la sonda BX21 dell'accessorio, ma lo stesso vale per i relè QX22, QX23 e la sonda BX22. In tutti i casi è necessario impostare l'accessorio come "Multifunzionale".

MENU RIGA DI	PROGRAMMA PARAMETRO VALORE DA IMPOSTARE DESCrizIONE
CONFIGURAzione	6020	Funzione modulo di estensione 1	Multifunzionale Abilitazione della funzione solare

11.1 POMPDA RICIRCOLO SANITARIO

Nel caso si utilizzzi un bollitore per il sanitario, è possibile controllare la pompa di ricircolo. L'abilitazione della funzione è vincolata da la programmazione oraria del sanitario. Per minimizzato le perdite di circolazione, la funzione attiva la pompa per 10 minuti seguita da una pausa di 20 minuti. Utilizzato il Controllo Remoto entrare nel menu 2, come descripto al capitolo 5:

MENU RIGA DI PROGRAMMA VALORE			DESCRIZIONE
CONFIGURAzione	6030	Pompa di ricircolo Q4	Abilitazione della pompa di ricircolo sanitario (uscita relè QX21)
	6040	Sonda circ ACS B39	Abilitazione della sonda ricircolo sanitario (sonda BX21)
CIRCUito SANITARIO	1663	di fabbrica = 45°C	Temperatura del sanitario sulla quale la pompa è attiva (setpoint di ricircolo)

11.2 IMPIANTO SOLARE PER PISCINA

Il riscaldamento della piscinatramite pannelli solari puosse assere realizzato nel modo seguente.

1	Sonda bollitore solare B31 (BX22-M)	5	Pompa della piscina (QX21-N)
2	Sonda collettore solare B6 (BX21-M)	6	Sonda di ritorno riscaldamento piscina - morsettlera M2 in caldaia
3	Pompa circuito solare Q5 (QX23-N)	7	Piscina
4	Sonda bollitore B3 - morsettlera M2 (9-10) di caldaia

Gli schemi riportati in questa documentazione sono puramente indicativi e devono essere avallati da uno studio termotecnico.

Eseguire la configurazione come descritto al capitolo 8. A Anything pinto il systeme è configurato per l'utilizzo dei pannelli solari per il sanitario. Utilizzato il Controllo Remoto, entrare nel menu 2, come descritto al capitolo 5:

MENU	RIGA DI PROGRAMMA	VALORE	DESCRIZIONE
CONFIGURAzione	5931	Sonda piscina B13	Abilitazione della sonda della piscina ( Ingresso sonda BX2)
	6030	Elem ctrl solare piscina K18	Abilitazione della pompa per riscaldare la piscina ( Uscita relè QX21)
CIRCUito SANITARIO	6046	Consenso solare piscina	Attivazione per il riscaldamento della piscina (ecco tramite galleggiante o lavoro manuale)

L'utilizzo del contatto H2 è importante perché garantisce il correto funzionamento delsystema permettendo lo scambio di calorie con la piscina solo se quest's ultima lo permette. Assicurarsi quindi che la piscina sia piena d'acqua e funzionante.

11.3 RICHIESA DI CALORE GENERICA

La richiesta di calore generica è una richiesta di calore che non proveniene da uno dei tre circuiti di riscaldamento disponibili e/o dal circuito sanitario. Questa richiesta è chiamata richiesta utenza e serve per fornire calore a unità esterne come per esempio a riscaldare l'acqua di una piscina.

Per attivare esta funzione si deve eseguire la segunte configurazione. Utilizzato il Controllo Remoto, entrare nel menu 2, come descritto al capitolo 5:

MENU	RIGA DI PROGRAMMA	PARAMETRO VALORE DESCRIZIONE
CONFIGURAzione	6030 Uscita relè QX21 modulo 1	Pompa circuito utanza CR1 Q5	Abilitazione della pompa per la richiesta esterna 1
UTENZA CR1	6046 Funzione H2 modulo 1	Richiesta utanza CR1	Contatto per la richiesta esterna 1
	1859	Setpoint temperature di mandata riscaldamento utenza 1	valore di fabbrica = 70°C	Temperatura di mandata riscaldamento per la richiesta esterna 1

Nel caso in cui la richiesta utenza venisse fornita tramite un segnale analogico 0-10 V, si deve impostare il parametro 6046 come "Richiesta utenza CR1 10V". Inoltre si deve impostare la caratteristica del segnale utilizzato i parametri:

6049

Valore tens. 1 H2 modulo 1

6050 Valore 1 H2 modulo 1 6051

Valore tens. 2 H2 modulo 1

6052 Valore 2 H2 modulo 1

11.4 ALTRE CONFIGURAZIONI

Di seguito sono riassunte ulteriori configurazioni:

ReIe QX21

Uscita allarme K10 Allarme (es.	condominio)
PompaSYSTEMA Q14 Pompea att	va ad agli richiesta di riscaldamento o richiesta esterna
Programma orario aux. K13 Co	tatto comandato dal "programma orario aux"
Richiesta freddo K28	Richiesta di raffescamento dal circuito di raffescamento 1
Riempim.acqua K34	Valvola caricamento automatico caldaia
Spegnimento ventilatore K38	Controllo ventilatore esterno

Sonda BX21

Sensore buffer B4	Sonda bolitore per il riscaldamento (superiore)
Sensore buffer B41	Sonda bolitore per il riscaldamento (inferiore)
Sonda buffer B42	Terza sonda bolitore per il riscaldamento (a metà del bolitore)

Ingresso H2

Avviso di erreore/allarme	Segnale di allarme esterno
Flussostato caldaia	Comando flussostato di caldaia (da utilizzare solo se non più presente in caldaia)
Termostato caldaia	Comando termostato di caldaia (da utilizzare solo se non più presente in caldaia)
Richiesta utenza CR1 10V	Richiesta esterna 1 con segnale 0-10V (*)
Misurazione pressione 10V	Misura di pressione con segnale 0-10V(*)
Uscita preselezionata 10V	Regolazione della potenza della caldaia in funzione del segnale 0-10V (*)

• Per potere utilizzato le funzioni è necessario impostare la caratteristica del segnale analogico utilizzato i seguenti parametri presenti nel menu Configurazione del Controllo Remoto:

6049

Valore tens. 1 H2 modulo 1

6050

Valore 1 H2 modulo 1

6051

Valore tens. 2 H2 modulo 1

6052

Valore 2 H2 modulo 1

12. LISTANOMALIE

E	Anomalia Descrizione	anomalia
10 Sensore sonda esterna	Circuito di riscaldamento abilitato perché nessun lavoro (termostato, unità ambiente o unità esterna) o sonda esterna guasta
84	BSB, conflitto di indirizzo	2 o più unità ambienti configurate per lo stesso circuito di riscaldamento
98 Modulo aggiuntivo 1 Accessorio	AGU 2.550 non rilevato o riconosciuto
99 Modulo aggiuntivo 2 Accessorio	AGU 2.550 non rilevato o riconosciuto
373 Modulo aggiuntivo 3 Accessorio	o AGU 2.550 non rilevato o riconosciuto
30 Sonda mandata 1 Sonda del cir	circuito miscelato 1 non rilevata
32 Sonda mandata 2 Sonda del cir	circuito miscelato 2 non rilevata
260 Sonda mandata 3 Sonda del cir	circuito miscelato 3 non rilevata
335 BX21 nessuna funzione Sonda	BX21 non configurata
336 BX22 nessuna funzione Sonda	BX22 non configurata
324	BX stessi sensori	Due o più sonde sono configurare per la stessa funzione
52 Sonda ACS 2 Sonda sanitario	solare non rilevata
73 Sonda collettore 1 Sonda colletore	tore solare non rilevata
57	Sonda circolazione ACS	Sonda di circolazione sanitario non rilevata
243	Sonda piscina	Sonda della piscina non rilevata
25	Sonda caldaia a legna	Sonda della caldaia a biomassa non rilevata
346 Pompca cald.Q10 assente Pom	pa della caldaia a biomassa non rilevata

13. CARATTERISTICHE TECNICHE

Alimentazione	Tensione di alimentazione	AC 230 V (±10 %)
	Frequenza di funzionamento	50/60 Hz
	Potenza assorbita	4 VA
	Fusibile di alimentazione (Alimentazione e uscite)	max. 10 AT
Cablaggio	filo rigido o flessibile (intrecciato o con puntale)	-
	unipolare	0,5...2,5 mm²
	bipolare	0,5...1,5 mm²
Dati funzionali	Classe software	A
	Modo di operazione EN 60 730	1b (operazione automatica)
Ingressi	Ingresso digitale H2	-
	bassissima tensione di sicurezza pericontatto pulito	-
	contatto in bassa tensione	-
	tensione conicontatto aperto	DC 12 V
	corrente conicontatto chiuso	DC 3 mA
	Ingresso analogico H2	-
	bassissima tensione di protezione	-
	range	DC 0..10 V
	resistenza interna	>100 kΩ
	Ingresso L	AC 230 V (±10%)
	resistenza interna	>100 kΩ
	Ingresso sensori BX21, BX22	NTC 10k
	cavi di collegamento ammessi (rame)	-
	sezione	mm²	0,25	0,5	0,75	1,0	1,5
	massima lunghezza	m	20	40	60	80	120
Uscite	Relè di uscita	-
	range di corrente	AC 0,02...2 (2) A
	massima corrente di spunto	15 A per ≤1 s
	massima corrente (per tutti i relè)	AC 6 A
	range di tensione	AC 24...230 V (pericontatto pulito)
Interfaccia	BSB	connessione con 2 cavi, non intercambiabili
	lunghezza unità di base - dispositivi periferici	max. 150 m
	lunghezza totale	max. 300 m (massima capacità del cavo 60nF)
	sezione del cavo	0,5 mm²
Numero massimo di caldaie collegabili in Cascata		16

CONTENT

DESCRIPTION OF SYMBOLS 19

1. INTRODUCTION 20
2. DESCRIPTION OF ACCESSORY 20
3. MOUNTING ON THE BOILER CONTROL PANEL 20
4. ELECTRICAL CONNECTIONS FOR THE ACCESSORY AGU 2.550 21
   4.1 ELECTRICAL CONNECTIONS OF EXTERNAL ACCESSORIES 22
5. ACCESS TO PARAMETERS 23
6. MIXED HEATING SYSTEM 23
   6.1 SCHEME 1 24
   6.2 SCHEME 2 25
   6.3 SCHEME 3 26
7. ZONE HEATING SYSTEM 27
   7.1 SCHEME 4 27
   7.2 SCHEME 5 28
8. ELECTRICALLY CONNECTING THE AMBIENT THERMOSTAT 29
   8.1 CASE - 1 - Connecting a single ambient thermostat in a high temperature zone 29
   8.2 CASE - 2 - Connecting ambient thermostats for a high temperature multi-zone system. 29
   8.3 CASE - 3 - Connecting ambient thermostats for a low temperature multi-zone system. 29
   8.4 CASE - 4 - Connecting ambient thermostats for a low temperature multi-zone system
   with micro limit switches in the zone valves. 30
9. DHW SOLAR PLANT 30
10. PARAMETERS SETTING 31
    10.1 HEATING SYSTEM 31
    10.2 DHW SYSTEM 32
    10.3 SUNDRY PARAMETERS 32
11. SUNDRY FUNCTIONS 33
    11.1 DHW RECIRCULATION PUMP 33
    11.2 SOLAR PLANT FOR SWIMMING POOL 33
    11.3 GENERIC HEAT DEMAND 34
    11.4 OTHER CONFIGURATIONS 34
12. LIST OF FAULTS 35
13. TECHNICAL SPECIFICATIONS 35

Unitäfle de ambient 3 §1 5 sunt legate in parallel.

Unitätile de ambient 3 - 5 sì 7 sunt legate in parallel.
