| Typ produktu | Elektrický štípač dreva |
| Model | GHS 5006 5TE |
| Napájanie | 230 V ~ 50 Hz |
| Menovitý výkon | 2,6 kW (S3 20%) |
| Otáčky naprázdno | 2820 min⁻¹ |
| Maximálny hydraulický tlak | 240 bar |
| Maximálna štiepacia sila | 6,5 ton |
| Maximálny zdvih štiepania | 390 mm |
| Dĺžka polena | 250 - 520 mm |
| Priemer polena | 50 - 250 mm |
| Kapacita hydraulickej nádrže | 3,2 L (olej HLP 46) |
| Rýchlosť posuvu | 0,032 m/s |
| Rýchlosť spätného chodu | 0,065 m/s |
| Rozmery (D x Š x V) | 1470 x 405 x 620 mm |
| Hmotnosť | 71 kg |
| Trieda ochrany | F |
| Typ ochrany | IP 54 |
| Hladina hluku (L_WA) | 86 dB(A) |
| Bezpečnostné zariadenia | Ovládanie dvoma pákami, núdzové zastavenie, prúdový chránič 30 mA |
| Údržba | Skontrolovať hladinu oleja, čistiť vlhkou handričkou, dotiahnuť hydraulické spoje po 4 hodinách |
| Náhradné diely | Dostupné na www.guede.com |
| Záruka | 24 mesiacov pre spotrebiteľov, 12 mesiacov pre profesionálne použitie |
Často kladené otázky - GHS 5006 5TE Güde
Otázky používateľov k GHS 5006 5TE Güde
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Štiepač dreva vo formáte PDF zadarmo! Nájdite svoj návod GHS 5006 5TE - Güde a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GHS 5006 5TE značky Güde.
NÁVOD NA OBSLUHU GHS 5006 5TE Güde
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.

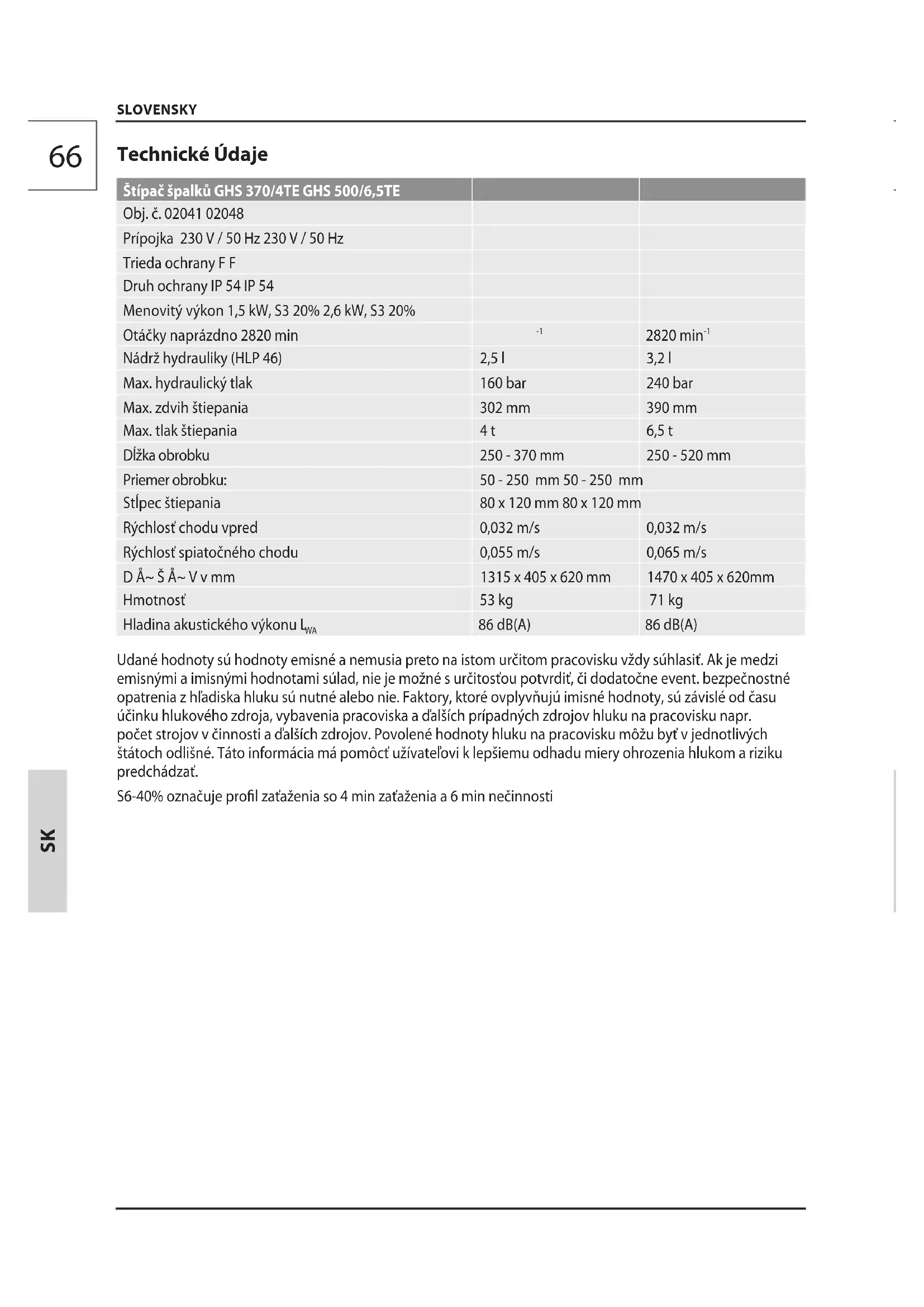

| Štípač špalků GHS 370/4TE GHS 500/6,5TE | ||
| Obj. č. 02041 02048 | ||
| Prípojka 230 V / 50 Hz 230 V / 50 Hz | ||
| Trieda ochrany F F | ||
| Druh ochrany IP 54 IP 54 | ||
| Menovitý výkon 1,5 kW, S3 20% 2,6 kW, S3 20% | ||
| Otáčky naprázdno 2820 min | -1 | 2820 min^-1 |
| Nádrž hydrauliky (HLP 46) | 2,5 l | 3,2 l |
| Max. hydraulický tlak | 160 bar | 240 bar |
| Max. zdvih štiepania | 302 mm | 390 mm |
| Max. tlak štiepania | 4 t | 6,5 t |
| DÍžka obrobku | 250 - 370 mm | 250 - 520 mm |
| Priemer obrobku: | 50 - 250 mm 50 - 250 mm | |
| Stípec štiepania | 80 x 120 mm 80 x 120 mm | |
| Rýchlost' chodu vpred | 0,032 m/s | 0,032 m/s |
| Rýchlost' spiatočného chodu | 0,055 m/s | 0,065 m/s |
| D Å~ Š Å~ V v mm | 1315 x 405 x 620 mm | 1470 x 405 x 620mm |
| Hmotnosť | 53 kg | 71 kg |
| Hladina akustického výkonu L_WA | 86 dB(A) | 86 dB(A) |
Udané hodnoty sú hodnoty emisné a nemusia preto na istom určitom pracovisku vždy súhlasit. Ak je medzi emisnými a imisnými hodnotami súlad, nie je možné s určitostou potvrdit, či dodatočne event. bezpečnostné opatrenia z hľadiska hluku sú nutné alebo nie. Faktory, ktoré ovplyvňujú imisné hodnoty, sú závislé od času účinku hlukového zdroja, vybavenia pracoviska a dálších prípadných zdrojov hluku na pracovisku napr. počet strojov v činnosti a dálších zdrojov. Povolené hodnoty hluku na pracovisku môžu byť v jednotlivých štátoch odlišné. Táto informácia má pomôct užívateľovi k lepšiemu odhadu miery ohrozenia hlukom a riziku predchádzat.
S6-40% označuje profil zataženia so 4 min zataženia a 6 min nečinnosti
prvkami a správnym použitím prístroja. Dodržujte všetky v návode uvedené bezpečnostné pokyny. Správajte sa zodpovedne voči tretím osobám.
Na prístroji smú pracovať len osoby, ktoré dosiahli 16 rokov. Výnimku predstavuje využitie mladistvých, ak sa toto deje počas profesijného vzdelávania s ciel'om dosiahnutia zručností pod dohl'adom školitela.
Ak máte o zapojení a obsluhe prístroja pochybnosti, obráťte sa na zákaznícky servis.
Pracovníci obsluhy musia byt dostatočne vyškolení na používanie, nastavovanie a obsluhu.
Štiepačka dreva je určená výhradne na štiepanie dreva v smere vlákien. S ohľadom na technické údaje a bezpečnostné pokyny.
Prevádzka neúplne zmontovaného stroja je prísne zakázaná.
Dlhé drevo na štiepanie sa nikdy nesmie klást na spodný podstavec. Vždy používajte na štiepanie štiepací stôl.
Prístroj sa nesmie používať bez prídavných stolov.
Je bezpodmienečne nutné dodržiavať návod na montáž, prevádzku, opravy a pod., aby sa vylúčili nebezpečenstvá a zabránilo sa škodám.
Nezabudnite, prosím, že tento prístroj podľa jeho určenia nie je konštruovaný na priemyselné použitie.
Zaistite, aby sa počas prevádzky nezdržovali v pracovnej oblasti žiadne osoby, resp. aby dodržovali dostatočnú bezpečnostnú vzdialenost.
Deti sa nesmú hrat's prístrojom.
Štiepačka dreva je dimenzovaná len na prevádzku 1 osobou. Na stroji nikdy nesmú pracovať dve alebo viac osôb.
Je čo najprísnejšie zakázané, aby štiepačku dreva obsluhovali dve osoby s tým, že jedna osoba drevo drží a druhá osoba ovláda upínacie príložky.
Tento prístroj sa smie použivať len v súlade s uvedenými predpismi. Pri nedodržaní ustanovení zo všeobecne platných predpisov a ustanovení z tohto návodu nie je možné výrobcu považovať zodpoved - ným za škody.
Suché a vyschnuté drevo môže pri štiepaní výbušne vyskočit' a poranit obsluhu v tvári. Noste, prosím, zodpovedajúci ochranný odev!
⚠ Drevené diely vznikajúce pri štiepaní môžu spadnút dole a zranit najmä nohy pracujúceho človeka.
⚠️ Počas štiepania dreva môže dôjst poklesom hydraulického noža k rozdrveniu alebo oddeleniu častí tela.
⚠️ Hrozí nebezpečenstvo, že uzlovité štiepané drevo sa pri štiepaní zasekne. Vezmite, prosím, na vedomie, že je drevo pri oddelení silne pod tlakom, a v medzere si môžete priškripnút prsty.
⚠ Pozor! Štiepajte zásadne len kúsky dreva odrezané v pravom uhle! Šikmo odrezané kúsky dreva môžu pri sekaní vyklznut!
Všeobecné bezpečnostné pokyny pre elektrické prístroje
Pozor Prečítajte si všetky bezpečnostné pokyny a inštrukcie. Chyby pri dodržiavaní nižšie uvedených pokynov môžu viest k zásahu elektrickým prúdom, požiaru a/alebo vážnym úrazom.
Všetky bezpečnostné pokyny a instrukcie uschovajte na budúce použitie.
b) S elektrickým prístrojom nepracujte v explóziou ohrozenom prostredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny a prach. Elektrické prístroje vytvárajú iskry, ktoré môžu zapáliť prach či výpary.
c) Deti a ostatné osoby udržujte v bezpečnej vzdialenosti od elektrického prístroja. Pri rozptyľovaní sa môžete stratit kontrolu nad prístrojom.
a) Pripájacia zástrčka elektrického prístroja sa musí hodit do zásuvky. Zástrčku nie je možné akokol'vek menit. Uzemnené elektrické prístroje nepoužívajte v kombinácii so zástrčkovými adaptérmi. Nemodifikované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
b) Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúrky, kúrenie, sporáky a chladničky. Existuje zvýšené riziko úrazu elektrickým prúdom, ak je vaše telo uzemnené.
c) Elektrické prístroje nevystavujte daždu a vlhkosti. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.
d) Kábel nepoužívajte v rozpore s určením, na nosenie prístroja, jeho zavesenie alebo na vyťahovanie zástrčky zo zásuvky. Kábel chráňte pred nadmernými teplotami, olejom, ostrými hranami a pohyblivými častami prístroja. Poškodené a zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
e) • Ak s elektrickým prístrojom pracujete vonku, používajte len predlžovacie káble, ktoré sú vhodné na vonkajšie použitie. Použitie predlžovacieho kábla vhodného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
f) Ak sa nedá vyhnút' prevádzke elektrického prístroja vo vlhkom prostredí, použite ochranný vypínač proti chybovému prúdu. Použitie ochranného vypínača proti chybovému prúdu znižuje riziko úrazu elektrickým prúdom.
3) Bezpečnost'osôb
a) Budte pozorní, dávajte pozor na to, čo robíte, a k práci s elektrickým prístrojom pristupujte s rozumom. Elektrický prístroj nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu a liekov. Moment nepozornosti pri použití prístroja môže viest k vážnym úrazom.
b) Noste osobné ochranné pomôcky a vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako sú respirátor, protišmyková bezpečnostná obuv, ochranná helma alebo chrániče uší, v závislosti od typu a použitia elektrického prístroja, znižuje riziko úrazov.
c) Zabráňte náhodnému uvedeniu do prevádzky. Uistite sa, že je elektrický prístroj vypnutý, skôr ako ho pripojíte k zdroju napájania a/alebo batérii, zdvihnete alebo ponesiete. Ak máte pri nosení elektrického prístroja prst na spínači alebo prístroj zapájate do siete zapnutý, môže to viest k úrazom.
d) Pred zapnutím odstráňte z elektrického prístroja nastavovacie nástroje a klúče. Nástroj alebo klúč, ktorý sa nachádza v pohyblivej časti prístroja, môže spôsobit úraz.
e) Vyhnite sa abnormálnemu držaniu tela. Zaujmite stabilný postoj a neustále udržujte rovnováhu. Môžete tak elektrický prístroj v nečakaných situáciách lepšie kontrolovať.
f) Noste vhodný odev. Nenoste široký odev a šperky. Vlasy, odev a rukavice držte v bezpečnej vzdialenosti od pohyblivých častí. Vol'ný odev, šperky a dlhé vlasy môžu byť zachytené pohyblivými častami.
g) Ak je možné namontovať odsávače a lapače prachu, uistite sa, že sú pripojené a správne sa používajú. Použitie odsávača prachu môže znížit' ohrozenie prachom.
4) Použitie a ošetrenie elektronáradia
a) Prístroj nepreťažujte. Na danú prácu použite vhodný elektrický prístroj. S vhodným elektrickým prístrojom sa pracuje lepšie a bezpečnejšie v uvedenom rozsahu výkonu.
b) Nepoužívajte elektrický prístroj, ktorého spínač je chybný. Elektrický prístroj, ktorý už nie je možné zapnút alebo vypnút, je nebezpečný a musí sa opravit.
c) Zástrčku vytiahnite zo zásuvky a/alebo batériu vyberte pred nastavovaním prístroja, výmenou príslušenstva alebo odložením prístroja. Tieto bezpečnostné opatrenia bránia náhodnému spusteniu elektrického prístroja.
d) Elektrické prístroje, ktoré nepoužívate, uložte mimo dosahu detí. Zabráňte tomu, aby elektrický prístroj používali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Elektrické prístroje sú nebezpečné, ak ich používajú neskúsené osoby.
e) Starajte sa o elektrické prístroje. Kontrolujte, či pohyblivé časti prístroja bezchybne fungujú a neviaznu, či nie sú prasknuté alebo poškodené tak, že je negatívne ovplyvnená funkcia elektrického prístroja. Poškodené časti nechajte pred použitím prístroja opravit. Príčinou mnohých nehôd sú zle udržiavané elektrické prístroje.
f) Rezné nástroje udržujte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými ostriami sa menej často zakliňujú a lahšie sa vedú.
g) Elektrické prístroje, príslušenstvo, násadce atd'. používajte v súlade s týmito pokynmi. Zohl'adnite pritom pracovné podmienky a činnosť, ktorú vykonávate. Použitie elektrických prístrojov na iné než predpísané účely môže viest' k nebezpečným situáciám.
5) Servis
a) Elektrický prístroj smie opravit len kvalifikovaný autorizovaný personál, a to len pomocou originálnych náhradných dielov. Tým sa zaistí, že bezpečnost prístroja zostane zachovaná.
Bezpečnostné Pokyny
Použivanie štiepačky dreva môže byt spojené s nebezpečenstvom. Preto s ňou smú manipulovať a pracovať len poučené a skúsené osoby.
Noste vhodný pracovný odev, ako napr. pevnú obuv s protišmykovou podrážkou, dlhé nohavice, rukavice, ochranné okuliare a ochranu sluchu! Nenoste volný odev alebo šperky. Vlasy, odev a rukavice je nutné mať mimo dosahu pohyblivých častí, pretože by mohli byť zachytené pohybujúcimi sa dielmi. Nepoužívajte zariadenie, keď idete naboso alebo v otvorených sandáloch.
V prípade zablokovania stroj ihned' vypnite. Vyti - ahnite sietovú zástrčku a odstráňte zaseknutý kus dreva.
Sietová Prípojka
⚠️ POZOR! Úraz elektrickým prúdom! Existuje riziko úrazu elektrickým prúdom!
⚠️ Prevádzka je povolená len s ochranným vypínačom proti chybovému prúdu (RCD max. chybový prúd30 mA).
Skontrolujte napätie. Technické údaje uvedené na typovom štítku musia súhlasit's napätím elektrickej siete.
V súlade s ustanoveniami profesijných združení „CE“ atd., sú všetky štiepačky vybavené podpătovou spúštou v spínači. To zabráni samovolnému opäto -vnému spusteniu pri prerušení prúdu v dôsledku výpadku napájania, náhodného vytiahnutia zástrčky, chybnej poistky atd. Prístroj sa musí zásadne zase zapnút opätovným stlačením zeleného vypínača.
Vedomé držanie, resp. blokovanie vypínača vedie, ak nie je nulový vodič, automaticky k zlyhaniu vypínača. V tomto prípade, ktorý sa samozrejme musí preverit, zaniká záruka.
Príprava práce
Pred uvedením do prevádzky je nutné skontrolovať funkciu bezpečnostných zariadení (najmä dvojpákovú obsluhu).
Pred každou prevádzkou vizuálne skontrolujte.
- Riadnu funkciu spínača a vypínača vr. núdzového vypínača
- Skôr ako začnete pracovať, skontrolujte tesnost' hydraulických vedení a hadíc.
- Predovšetkým bezpečnostné zariadenia, elektrické ovládacie prvky, elektrické vedenia a skrutkové spoje skontrolujte z hľadiska poškodenia a utiahnutia.
Prístroj sa nesmie používať, ak je poškodený alebo sú chybné bezpečnostné zariadenia. Opotrebené a poškodené diely vymeňte.
Pracovná oblast'
Pre bezpečné štiepanie dreva je nevyhnutné, aby bola pracovná oblast rovná a odolná proti šmyku, a aby bola zaistená dostatočná volnosť pohybu. Pre dovoz a odvoz štiepačky dreva je nutné, aby boli ces ty volné, bez nebezpečenstva zakopnutia. Je nutné zaistit dostatočné osvetlenie pracoviska.
Stroj musí stát počas prevádzky na vodorovnej a rovnej zemi a podlaha okolo stroja musí byť rovná, dobre udržiavaná a bez odpadov, ako sú napr. piliny a odrezky.
Prevádzka
Otvorte odvzdušnovaciu skrutku!
Pri štiepaní prerasteného dreva, výrezov nepravidelného tvaru atd., môže dôjst k ohrozeniu vyplývajúce-mu z vystreľovania častí, blokovania alebo stlačenia. Nikdy nezasahujte do oblasti štiepania.
Pri opravárskych alebo údržbárskych prácach, a d'alej pri opustení štiepačky dreva, sa musí stlačením červeného gombíka na spínači a vytiahnutím sietovej zástrčky prerušit prívod elektrického prúdu. Prerušenie prívodu prúdu len prepnutím do polohy Vyp. nestačí.
Pri preprave stroja používajte len prepravné zariadenie. Prístroj zaistite proti odkotúlaniu, spadnutiu alebo prevráteniu vhodnými upevňovacími prostriedkami.
Stroj má byť zaistený k zemi pomocou vhodných upevňovacích prostriedkov (napríklad zemných kolíkov). Stroj sa smie používať len vtedy, keď je kompletne zmontovaný.
Prevádzka neúplne zmontovaného stroja je prísne zakázaná.
Dlhé drevo na štiepanie sa nikdy nesmie klást' na spodný podstavec. Vždy používajte na štiepanie štiepací stôl.
Správanie v prípade núdze
Poskytnite úrazu zodpovedajúcu potrebnú prvú pomoc a privolajte čo možno najrýchlejšie
kvalifikovanú lekársku pomoc. Chráňte zraneného pred dálšími úrazmi a upokojte ho. Ak požadujete pomoc, uvedťe tieto údaje: 1. Miesto nehody, 2. Druh nehody, 3. Počet zranených, 4. Druh zranenia
Údrzba
Pred vykonávaním akýchkolvek prác na prístroji vždy vytiahnite zástrčku zo zásuvky.
Pred montázou, úpravou, čistením, údržbou, uskladnením alebo prenášaním vypnite zariadenie, vytiahnite sietovú koncovku z napájania a nechajte zariadenie vychladnút.
Hydraulické hadice a spoje sa musia po cca 4 prevádzkových hodinách skontrolovať na tesnost, a v prípade potreby dotiahnut.
Ak je prístroj chybný, musí opravu vykonať výhradne zákaznícky servis.
Používať len originálne príslušenstvo a originálne náhradné diely.
V prípade potreby nájdete zoznam náhradných dielov na internetovej stránke www.guede.com.
Nečistite prístrojové zariadenie a jeho komponenty riedidlami, horlavými alebo toxickými kvapalinami.
Len pravidelne udržiavaný a ošetrovaný prístroj môže byť uspokojivou pomôckou. Nedostatočná údržba a starostlivosť môže viest’ k nepredvídaným nehodám a úrazom.
Likvidácia
Chybné a/alebo likvidované prístroje musia byť odovzdané do príslušných zberní.
Prístroj obsahuje hydraulický olej, ktorý predstavuje nebezpečenstvo pre podzemnú vodu. Jeho nekon - trolované vypúštanie alebo neodborná likvidácia sú trestné.
Symboly
POZOR! POZOR
Pozor!
Pred údržbárskymi a opravárskymi práca - mi vypnite sietovú zástrčku!
Noste ochranné okuliare!
Používajte ochranu sluchu!
Noste bezpečnostnú obuv s ocelovými tužinkami!
Použitie žeriava
Pozor! Pohyblivé časti stroja!
Nebezpečenstvo! Udržujte mimo pohybu-
júcich sa častí stroja!
Len pre prevádzku 1 osobou!
Nesiahajte do oblastí štiepania!
Chráňte pred vlhkom. Nevystavujte stroj dažďu.
Pred spracovaním odstráňte všetky cud-
zorodé predmety, napr. klince a drôt
Výstraha pred odmrštenými predmetmi
Odstup od osôb
Dbajte na to, aby sa v nebezpečnej oblasti nikto nezdržiaval.
Smer otáčania
Na vykonanie sú potrebné 2 osoby.
Chybné a/alebo likvidované prístroje musia byť odovzdané do príslušných zberní.
Otvorte odvzdušnovaciu skrutku!
Záruka
Záručná lehota je 12 mesiacov pri priemyselnom použití, 24 mesiacov pre spotrebitel'a a začína dňom nákupu prístroja.
Záruka sa vztahuje výhradne na nedostatky spôsobené chybou materiálu alebo výrobnou chybou. Pri reklamácii v záručnej lehote je potrebné priložit' originálny doklad o kúpe s dátumom predaja.
Do záruky nepatrí neodborné použitie, ako napr. preťaženie prístroja, použitie násilia, poškodenie cudzím zásahom alebo cudzími predmetmi, nedodržanie návo- du na použitie a montáž a normálne opotrebenie.
Dôležité informácie pre zákazníka
Upozorňujeme, že vrátenie počas záručnej lehoty alebo i po záručnej lehote je potrebné zásadne vykonať v originálnom obale. Týmto opatrením sa účinne zabráni zbytočnému poškodeniu pri doprave a často spornému vybaveniu. Prístroj je optimálne chránený len v originálnom obale, a tým je zaistené plynulé spracovanie.
Servis
Máte technické otázky? Reklamáciu? Potrebujete náhradné diely alebo návod na obsluhu? Na našej domovskej stránke www.guede.com vám v oddiele Servis pomôžeme rýchlo a nebyrokraticky. Pomôžte nám, prosím, aby sme mohli pomôčť vám. Aby bolo možné váš prístroj v prípade reklamácie identifikovať, potrebujeme sériové číslo, objednávacie číslo a rok výroby. Všetky tieto údaje nájdete na typovom štítku.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Odstránenie poruchy
| Problém Príčina Opatrenie | ||
| Motor sa nerozbehne Žiadny prúd v zásuvke | Skontrolujte poistku | |
| Chybný elektrický predlžovací kábel | Vytiahnite zástrčku, skontrolujte, vymeňte | |
| Zlý pripojovací kábel | Prípoj 5-žilový, pri priereze 2,5 mm2 | |
| Chybný vypínač kondenzátor | Nechajte prístroj skontrolovať od-borným elektrikárom | |
| Žiadny pohyb štiepacieho noža | Nastavte dvojručné ovládacie a spúšťacie páky | Chybný regulačný ventil, výmena len v servise |
| Málo hydraulického oleja | Doplňte hydraulický olej | |
| Ohnuté spúšťacie t'ahadlo; hy-draulický piest na ventile sa úplne nepritlačí | Skontrolujte všetky skrutky na spúšťacom t'ahadleNastavte t'ahadlo, aby sa hydraulický piest na ventile zatlačil | |
| Drevo má veľa uzlov a štiepací nôž sa zasekáva | Namažte štiepací nôž | |
| Hydraulické čerpadlo píska, štiepací nôž beží trhavo | Strata oleja, znečistenie dna | Dotiahnite skrutkové spojeVymeňte hadicu |
| Málo hydraulického oleja | Doplňte hydraulický olej | |
Müszaki Adatok
Peklad vyhlásenie o zhode EÚ
Týmto vyhlasujeme my, že koncepcia a konštrukcia uvedených prístrojov vo vyhotoveniach, ktoré uvádzame do obehu, zodpovedá príslušným základným požiadavkám smerníc EÚ na bezpečnosť a hygienu. V prípade zmeny prístroja, ktorá s nami nebola konzultovaná, stráca toho vyhlásenie svoju platnosť.
