NÁVOD NA OBSLUHU GSKE 20 Li OA Gardol

vhodná ochrana sluchu.

2. Popis prístroja a objem dodávky

3. Správne použitie prístroja

8. Likvidácia a recyklácia

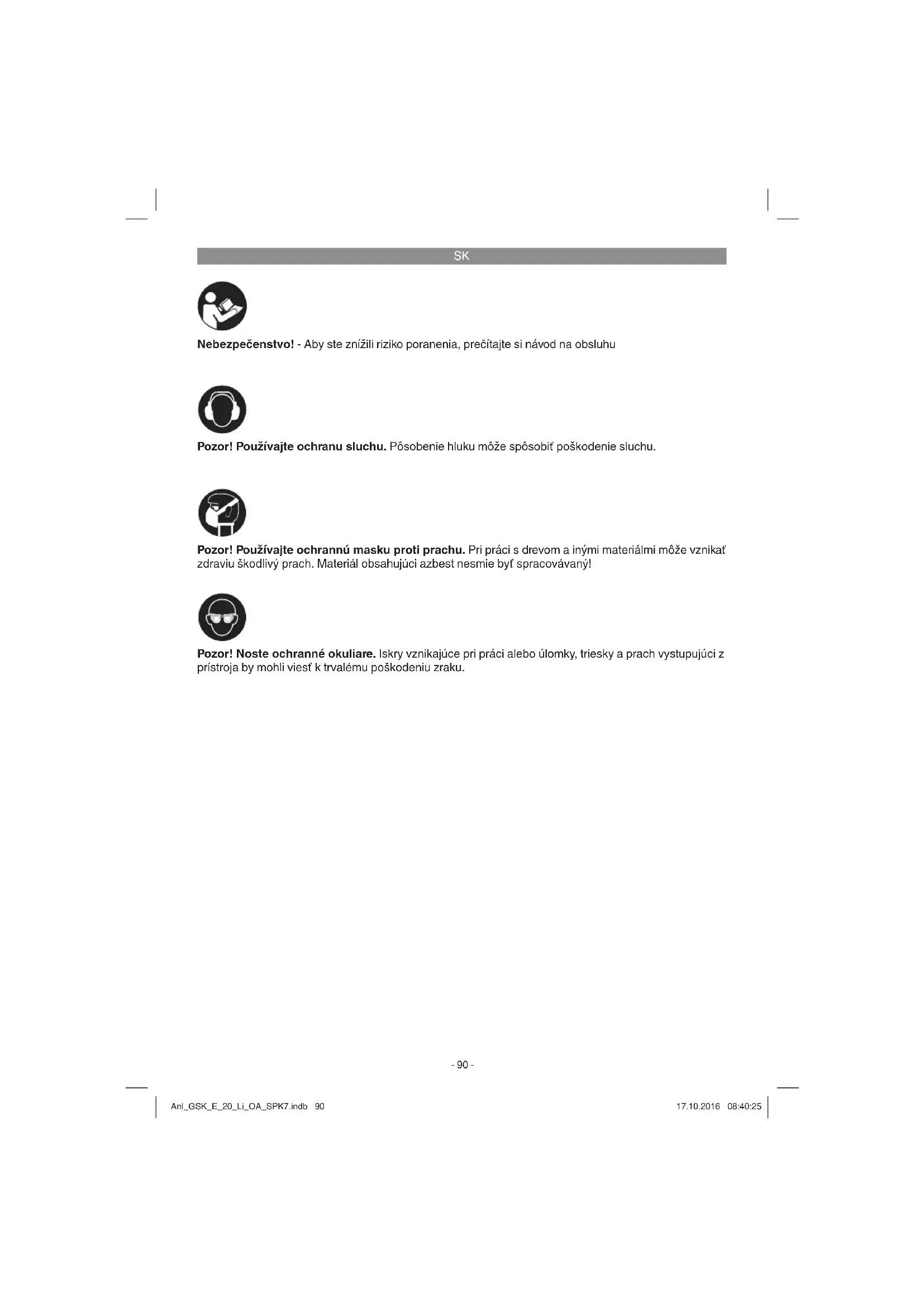

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu Pozor! Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Pozor! Noste ochranné okuliare. Iskry vznikajúce pri práci alebo úlomky, triesky a prach vystupujúci z prístroja by mohli viesť k trvalému poškodeniu zraku. Pozor! Používajte ochrannú masku proti prachu. Pri práci s drevom a inými materiálmi môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest nesmie byť spracovávaný! Anl_GSK_E_20_Li_OA_SPK7.indb 90Anl_GSK_E_20_Li_OA_SPK7.indb 90 17.10.2016 08:40:2517.10.2016 08:40:25SK

Nebezpečenstvo! Pri používaní prístrojov sa musia dodržiavať príslušné bezpečnostné opatrenia, aby bolo možné zabrániť prípadným zraneniam a vecným škodám. Preto si starostlivo prečítajte tento ná- vod na obsluhu/bezpečnostné pokyny. Následne ich starostlivo uschovajte, aby ste mali vždy k dispozícii potrebné informácie. V prípade, že budete prístroj požičiavať tretím osobám, prosím odovzdajte im spolu s prístrojom tento návod na obsluhu/bezpečnostné pokyny. Nepreberáme žiadne ručenie za nehody ani škody, ktoré vz- niknú nedodržaním tohto návodu na obsluhu a bezpečnostných pokynov.

1. Bezpečnostné pokyny

Príslušné bezpečnostné pokyny nájdete v priloženej brožúrke. Nebezpečenstvo! Prečítajte si všetky bezpečnostné pred- pisy a pokyny. Nedostatky pri dodržovaní bezpečnostných predpisov a pokynov môžu mať za následok úraz elektrickým prúdom, vz- nik požiaru a/alebo ťažké poranenia. Všetky bezpečnostné predpisy a pokyny si odložte pre budúce použitie.

2. Popis prístroja a objem dodávky

2. Nastavovacia skrutka reťazovej zarážky

3. Stupnica na nastavenie brúsneho uhla

4. Zaisťovacia skrutka na nastavenie brúsneho

6. Zaisťovacia skrutka reťaze

7. Nastavovacia skrutka obmedzenia hĺbky

11. Akumulátor (nie je súčasťou dodávky)

12. Nabíjačka (nie je súčasťou dodávky)

Prosím, skontrolujte kompletnosť výrobku na základe uvedeného objemu dodávky. V prípade chýbajúcich častí sa prosím obráťte najneskôr do 5 pracovných dní od zakúpenia výrobku s predložením platného dokladu o kúpe na naše servisné stredisko alebo na obchod, v ktorom ste prístroj zakúpili. Prosím, dbajte pritom na záručnú tabuľku uvedenú v servisných informáciách na konci návodu.

Odstráňte obalový materiál ako aj obalové/ transportné poistky (pokiaľ sú obsiahnuté).

Skontrolujte, či nedošlo k poškodeniu prístro- ja a príslušenstva transportom.

Pokiaľ možno, uschovajte si obal až do konca záručnej doby. Nebezpečenstvo! Prístroj a obalový materiál nie sú hračky! Deti sa nesmú hrať s plastovými vreckami, fóliami ani malými dielmi! Hrozí nebezpečenstvo prehltnutia a udusenia!

3. Správne použitie prístroja

Ostrička reťazí je vhodná na ostrenie pílových reťazí. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Akékoľvek iné odlišné použitie sa považuje za nespĺňajúce účel použitia. Za škody alebo zranenia akéhokoľvek druhu spôsobené nesprávnym používaním ručí používateľ / obslu- hujúca osoba, nie však výrobca. Prosím berte ohľad na skutočnosť, že naše príst- roje neboli svojim určením konštruované na profe- sionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, reme- selníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Prístroj smie byť použitý len na ten účel na ktorý bol určený! Napriek správnemu účelovému použitiu sa nemôžu niektoré špecifi cké rizi- kové faktory celkom vylúčiť. Z dôvodu danej konštrukcie a stavby stroja sa môžu vyskytnúť nasledujúce body:

Kontakt s brúsnym kotúčom v odkrytej oblasti.

Vymrštenie častíc z poškodených brúsnych kotúčov.

Poškodenie sluchu pri nepoužívaní potrebnej ochrany sluchu.

Výstupné napätie nabíjačky: ..................21 V d.c. Výstupný prúd nabíjačky: ............................... 3 A Sieťové napätie nabíjačky: . 200-250V~ 50-60Hz Typ akumulátora: ........................................ Li-Ion Uhol nastavení: ..................35° doľava a doprava Brúsne kotúče (vo vnútri): ........................ 23 mm Brúsne kotúča (zvonku): ................. max. 108 mm Hrúbka brúsneho kotúča: ........................ 3,2 mm Hmotnosť: ..................................................1,7 kg Nebezpečenstvo! Hlučnosť a vibrácie Hodnoty hlučnosti a vibrácií boli merané podľa európskej normy EN 61029. Hladina akustického tlaku L

............ 54,1 dB (A) Nepresnosť K

........ 67,1 dB (A) Nepresnosť K

...........................................3 dB Používajte ochranu sluchu. Pôsobenie hluku môže spôsobiť poškodenie sluchu. Celkové hodnoty vibrácií (súčet vektorov troch smerov) stanovené v súlade s EN 61029. Brúsenie Emisná hodnota vibrácie a

Uvedená emisná hodnota vibrácií bola nameraná podľa normovaného skúšobného postupu a môže sa meniť v závislosti od druhu a spôsobu použitia elektrického náradia a vo výnimočných prípadoch sa môže nachádzať nad uvedenou hodnotou. Uvedená emisná hodnota vibrácií sa môže použiť za účelom porovnania elektrického prístroja s inými prístrojmi. Uvedená emisná hodnota vibrácií sa môže taktiež použiť za účelom východiskového posúdenia vplyvov. Obmedzte tvorbu hluku a vibráciu na mini- mum!

Používajte len prístroje v bezchybnom stave.

Pravidelne vykonávajte údržbu a čistenie prístroja.

Prispôsobte spôsob práce prístroju.

Prístroj nepreťažujte.

V prípade potreby nechajte prístroj skontrolovať.

Prístroj vypnite, pokiaľ ho nepoužívate. Pozor! Zvyškové riziká Aj napriek tomu, že budete elektrický prístroj obsluhovať podľa predpisov, budú existovať zvyškové riziká. V súvislosti s konštrukciou a vyhotovením elektrického prístroja môže dôjsť k výskytu týchto nebezpečenstiev:

1. Poškodenie pľúc, pokiaľ sa nenosí žiadna

vhodná ochranná maska proti prachu.

2. Poškodenie sluchu, pokiaľ sa nenosí žiadna

vhodná ochrana sluchu.

5. Pred uvedením do prevádzky

Výstraha! Akumulátor vytiahnite vždy predtým, než budete vykonávať nastavenie na prístroji.

Mechanizmus napínania reťaze nastrčiť do upnutia (obr. 3) a zospodu pomocou hviezdi- covej skrutky priskrutkovať (obr. 4).

Ostričku reťaze pred uvedením do pre- vádzky na vhodnom mieste (chránenom pred prachom, suchom, dobre osvetlenom) upevniť pomocou upevňovacích skrutiek M8 a príložiek k vhodnému podkladu (napr. pra- covný stôl) (obr. 5).

Pritom dbajte na to, že musí byť montážna doska ostričky nasunutá až na doraz na pod- klad (obr. 6).

5.2 Nabitie LI akumulátora (obr. 17-18)

Akumulátor je chránený proti úplnému vybitiu. In- tegrované ochranné spínanie automaticky vypne prístroj, keď je akumulátor vybitý. Výstraha! Nestláčajte viac vypínač zap/vyp v prí- pade, keď ochranné spínanie vyplo prístroj. Môže to spôsobiť poškodenia na akumulátore.

1. Akumulátor vybrať von z rukoväte, pritom

stlačiť aretačné tlačidlo (13) smerom nadol.

či je v zásuvke prítomné sieťové napätie.

a akumulátor zaslali nášmu zákazníckemu servisu. V záujme dlhej životnosti akumulátora by ste sa mali postarať o včasné opätovné nabitie LI aku- mulátora. To je potrebné v každom prípade vtedy, keď zistíte, že sa výkon prístroja začne znižovať.

6.1. Reťaz určenú na ostrenie vložte do vodi- acej lišty (obr. 7) Na to povoľte zaisťovaciu skrutku reťaze (1). 6.2. Nastavenie brúsneho uhla podľa parame- trov vašej reťaze (obr. 8) (spravidla medzi

Na nastavenie brúsneho uhla povoľte zaisťovaciu skrutku (1).

Zaisťovaciu skrutku (1) opäť utiahnite. 6.3. Nastavenie reťazovej zarážky (obr. 9 / 10)

Reťazovú zarážku (1) sklopte na reťaz.

Reťaz zatiahnite späť proti reťazovej zarážke (1), až táto jeden reťazový článok (A) zastaví. Pozor! tu je potrebné dbať na to, aby uhol zastaveného reťazového článku súhlasil s brúsnym uhlom. Ak tomu tak nie je, reťaz o jeden reťazový článok posuňte.

Brúsnu hlavu (4) sklopte dole tak hlboko, aby sa brúsny kotúč (5) dotýkal reťazového článku (A) určeného na brúsenie (Na to môže byť reťaz pomocou nastavovacej skrutky reťazovej zarážky (2) nastavená mierne do- predu a späť). 6.4. Nastavenie obmedzenia hĺbky (obr. 10) Brúsnu hlavu (4) sklopte dole a pomocou nasta- vovacej skrutky (7) nastavte hĺbku brúsenia. Pozor! Hĺbka brúsenia by mala byť nastavená tak, aby bolo nabrúsené kompletné ostrie reza- cieho článku. 6.5. Zaistenie reťaze (obr. 7) Zaisťovaciu skrutku reťaze (1) utiahnite.

6.6 Brúsenie článku (obr. 10/11)

Používajte prístroj len na brúsenie pílových reťazí. Nikdy nebrúste ani nerežte iné mate- riály.

Pred brúsením pevne upnite pílovú reťaz vo vodiacej lište. To zabráni zaseknutiu brúsneho kotúča uvoľnenou pílovou reťazou.

Veďte brúsny kotúč pomaly k pílovej reťazi. Príliš rýchle a trhané privedenie na pílovú reťaz môže viesť k tomu, že sa poškodí brúsny kotúč. Vymrštenými dielmi môže dôjsť k zraneniam!

Brúsny kotúč (5) s brúsnou hlavou (4) veďte opatrne proti nastavenému článku.

Prístroj pomocou za- / vypínača (1) vypnite. Týmto spôsobom musí byť naostrený každý druhý článok reťaze. Aby ste mali prehľad o tom, kedy je každý druhý článok celej reťaze nabrúsený, odporúča sa označiť prvý článok (napr. kriedou). Po nabrúsení všetkých re- zacích článkov jednej strany musí byť brúsny uhol nastavený na rovnaký počet stupňov nastavenia uhlu druhej strany. Potom môžete začať (bez urobenia ďalších nastavení) s brú- sením článkov druhej strany. 6.7. Nastavenie vzdialenosti obmedzovača hĺbky (obr. 12 / 13) Potom, čo bola reťaz kompletne nabrúsená, je potrebné dbať na to, že musí byť dodržiavaná vzdialenosť obmedzovačov hĺbky. Obmedzovače hĺbky (1) musia byť nižšie, než rezacie články (2). V prípade potreby obmedzovače hĺbky (1) pomo- cou pilníka (3) (nie je obsahom dodávky) podľa parametrov vašej reťaze zbrúste. Anl_GSK_E_20_Li_OA_SPK7.indb 93Anl_GSK_E_20_Li_OA_SPK7.indb 93 17.10.2016 08:40:2617.10.2016 08:40:26SK

náhradných dielov Nebezpečenstvo!

V žiadnom prípade neponárajte prístroj za účelom čistenia do vody ani do žiadnych te- kutín.

Udržujte ochranné zariadenia, vzduchové otvory a kryt motora vždy v čistom stave bez prachu a nečistôt. Utrite prístroj čistou utier- kou alebo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak.

Odporúčame, aby ste prístroj čistili priamo po každom použití.

Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace pros- triedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prístroja nedostala voda. Vniknutie vody do elektrického prístroja zvyšuje riziko úrazu elektrickým prúdom.

Výmena brúsneho kotúča

1. Odstráňte brúsny kotúč (obr. 14 - 16).

2. Vložte nový brúsny kotúč.

3. Montáž sa robí v opačnom poradí.

Nepoužívajte opotrebované, zlomené, prasknuté a inak poškodené brúsne kotúče. Používajte iba originálne brúsne kotúče.

7.3 Objednávanie náhradných dielov:

Pri objednávaní náhradných dielov je potrebné uviesť nasledovné údaje:

Výrobné číslo prístroja

Identifikačné číslo prístroja

Číslo potrebného náhradného dielu Aktuálne ceny a informácie nájdete na stránke www.isc-gmbh.info

8. Likvidácia a recyklácia

Prístroj sa nachádza v obale za účelom zabráne- nia poškodeniu pri transporte. Tento obal je vyro- bený zo suroviny a tým pádom je ho možné znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslušenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Poškodené prístroje nepatria do domového odpa- du. Prístroj by sa mal odovzdať k odbornej likvi- dácii na príslušnom zbernom mieste. Pokiaľ Vám nie je známe takéto zberné miesto, informujte sa prosím na miestnej samospráve.

Skladujte prístroj a jeho príslušenstvo na tmavom, suchom a nezamŕzajúcom mieste mimo dosahu detí. Optimálna teplota pre skladovanie je medzi 5 až 30 °C. Skladujte tento elektrický prístroj v ori- ginálnom balení. Anl_GSK_E_20_Li_OA_SPK7.indb 94Anl_GSK_E_20_Li_OA_SPK7.indb 94 17.10.2016 08:40:2617.10.2016 08:40:26SK

Stav signalizácie Význam a opatrenie Červená kontrolka LED Zelená kon- trolka LED Vypnutá Bliká Pripravená k prevádzke Nabíjačka je zapojená na sieť a pripravená k prevádzke, akumulátor nie je v nabíjačke. Zapnutá Vypnutá Nabíjanie Nabíjačka nabíja akumulátor v rýchlonabíjacej prevádzke. Vypnutá Zapnutá Akumulátor je nabitý na 85 % a pripravený k prevádzke. (Doba nabíjania 1,5 Ah akumulátor: 30 min) (Doba nabíjania 3,0 Ah akumulátor: 60 min) (Doba nabíjania 4,0 Ah akumulátor: 80 min) Potom sa prepne na ochranné nabíjanie až do úplného nabitia. (Doba nabíjania celkom 1,5 Ah akumulátor: cca 40 min) (Doba nabíjania celkom 3,0 Ah akumulátor: cca 75 min) (Doba nabíjania celkom 4,0 Ah akumulátor: cca 100 min) Opatrenie: Vyberte akumulátor z nabíjačky. Odpojte akumulátor zo siete. Bliká Vypnutá Prispôsobené nabíjanie Nabíjačka sa nachádza v režime šetrného nabíjania. Pritom sa akumulátor z bezpečnostných dôvodov nabíja pomalšie a potrebuje viac ako 1 h. Toto môže mať nasledovné príčiny: - Akumulátor už nebol dlhý čas nabíjaný alebo sa pokračovalo vo vybí- janí vyčerpaného akumulátora (hĺbkové vybitie). - Teplota akumulátora neleží v ideálnom rozsahu medzi 10 °C a 45 °C. Opatrenie: Počkajte do ukončenia procesu nabíjania, akumulátor je možné nap- riek tomu ďalej nabíjať. Bliká Bliká Chyba Proces nabíjania už nie je možný. Akumulátor je defektný. Opatrenie: Defektný akumulátor nesmie byť naďalej nabíjaný. Vyberte akumulátor z nabíjačky. Zapnutá Zapnutá Tepelná porucha Akumulátor je príliš horúci (napr. priame slnečné žiarenie) alebo príliš studený (pod 0 °C). Opatrenie: Vyberte akumulátor a skladujte ho 1 deň pri izbovej teplote (cca 20 °C). Anl_GSK_E_20_Li_OA_SPK7.indb 95Anl_GSK_E_20_Li_OA_SPK7.indb 95 17.10.2016 08:40:2617.10.2016 08:40:26SK

Len pre krajiny EÚ Neodstraňujte elektrické prístroje ako domový odpad! Podľa Európskej smernice 2012/19/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismi sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečiť ich špecifi cké spracovanie v súlade s ochranou životného prostredia (recy- klácia). Recyklačná alternatíva k výzve na spätné zaslanie výrobku: Majiteľ elektrického prístroja je alternatívne namiesto spätnej zásielky povinný spolupracovať pri riad- nej recyklácii prístroja v prípade vzdania sa jeho vlastníctva. Starý prístroj môže byť za týmto účelom taktiež prenechaný zbernému miestu, ktoré vykoná odstránenie v zmysle národného zákona o recyklácii a odpadovom hospodárstve. Netýka sa to dielov príslušenstva, priložených k starým prístrojom a po- mocných prostriedkov bez elektronických komponentov. Dodatočná tlač alebo iné reprodukovanie dokumentácie a sprievodných dokladov výrobkov, taktiež ich častí, je prípustná len s výslovným súhlasom spoločnosti iSC GmbH. Technické zmeny vyhradené Anl_GSK_E_20_Li_OA_SPK7.indb 96Anl_GSK_E_20_Li_OA_SPK7.indb 96 17.10.2016 08:40:2617.10.2016 08:40:26SK

Servisné informácie Vo všetkých krajinách uvedených na záručnom liste máme kompetentných servisných partnerov, ktorých kontakty je možné prevziať zo záručného listu. Sú Vám k dispozícii pre akékoľvek servisné požiadavky ako opravy, objednávanie náhradných a opotrebovávaných dielov alebo nákup spotrebných materiálov. Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujúce diely považované za spotrebný materiál. Kategória Príklad Diely podliehajúce opotrebeniu* Uhlíkové kefky, Akumulátor Spotrebný materiál / spotrebné diely* Brúsne kotúče Chýbajúce diely

• nie je bezpodmienečne obsiahnuté v objeme dodávky! V prípade nedostatkov alebo chýb Vás prosíme, aby ste príslušnú chybu nahlásili na adrese www.isc- gmbh.info. Prosím, dbajte na presný popis chyby a odpovedzte pritom v každom prípade na nasledu- júce otázky:

Fungoval prístroj predtým alebo bol od začiatku chybný?

Všimli ste si niečo pred vyskytnutím poruchy (symptóm pred poruchou)?

Aké chybné funkcie podľa Vás prístroj vykazuje (hlavný symptóm)? Popíšte túto chybnú funkciu. Anl_GSK_E_20_Li_OA_SPK7.indb 97Anl_GSK_E_20_Li_OA_SPK7.indb 97 17.10.2016 08:40:2617.10.2016 08:40:26SKSK

Záručný list Vážená zákazníčka, vážený zákazník, naše výrobky podliehajú prísnej kontrole kvality. V prípade, že tento prístroj napriek tomu nebude bez- chybne fungovať, je nám to veľmi ľúto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na ad- rese uvedenej na tomto záručnom liste, alebo na obchod, v ktorom ste prístroj zakúpili. Pre uplatnenie nárokov na záručné plnenie platia nasledujúce podmienky:
