Značka	Gorenje
Model	BHP623E12X
Kategória	Odsávač pár
Typ inštalácie	Nástenný, vonkajšie odvádzanie alebo vnútorná recirkulácia
Šírka	60 cm
Hĺbka	50 cm
Výška (komín)	Variabilná podľa inštalácie, min. 50 cm (elektrický) alebo 65 cm (plyn)
Hmotnosť	Približne 15 kg
Elektrické napájanie	220-240 V ~ 50 Hz
Výkon motora	200 W
Počet rýchlostí	3 rýchlosti + zrýchlenie
Typ ovládania	Mechanické tlačidlá
Osvetlenie	LED, výmena technickým servisom
Tukový filter	Kovový, umývateľný v umývačke, mesačné čistenie
Filter s aktívnym uhlím	Voliteľné pre režim recirkulácie, výmena každé 4 mesiace
Priemer vývodu vzduchu	150 mm (odhad)
Maximálna hladina hluku	65 dB (odhad)
Materiál	Nerezová oceľ
Inštalácia	Vyžadujú sa dve osoby, upevnenie na stenu alebo strop
Údržba	Mesačné čistenie vonkajšie a vnútorné, tukový filter každý mesiac, uhlík každé 4 mesiace
Bezpečnosť	Odpojenie pred údržbou, bezpečnostná vzdialenosť, zákaz flambovania
Normy	EN/IEC 60335, EN/IEC 61591, EN 55014
Záruka	2 roky (odhad)

Často kladené otázky - BHP623E12X GORENJE

Ako nainštalovať odsávač pár Gorenje BHP623E12X?

Inštaláciu musia vykonať dve alebo viac osôb. Pred začatím skontrolujte rozmery a pripravte elektrické pripojenie. Minimálna vzdialenosť medzi odsávačom a sporákom je 50 cm pre elektrický sporák a 65 cm pre plynový sporák. Použite odvodné potrubie s rovnakým priemerom ako prírubové pripojenie (zvyčajne 150 mm). Pre recirkulačnú verziu nainštalujte filter s aktívnym uhlím.

Aké typy filtrov sa používajú a ako sa o ne starať?

Odsávač je vybavený kovovým tukovým filtrom, ktorý sa čistí raz mesačne ručne alebo v umývačke pri nízkej teplote. Filter s aktívnym uhlím (voliteľný pre režim recirkulácie) sa nečistí a musí sa vymeniť najneskôr každé 4 mesiace.

Ako používať ovládanie odsávača?

Odsávač má mechanické tlačidlá: jedno tlačidlo na zapnutie/vypnutie motora a prepnutie z OFF na rýchlosť 1, potom dve tlačidlá na zrýchlenie až na rýchlosť 3. Samostatné tlačidlo slúži na zapnutie/vypnutie LED osvetlenia.

Čo robiť, ak sa odsávač nespustí?

Najprv skontrolujte elektrické pripojenie: zásuvka musí byť prístupná a hlavný vypínač zapnutý. Uistite sa, že napájací kábel nie je poškodený. Ak problém pretrváva, kontaktujte technickú podporu.

Je možné používať odsávač v režime recirkulácie?

Áno, odsávač môže fungovať v recirkulačnej verzii po inštalácii filtra s aktívnym uhlím (nie je súčasťou všetkých modelov). V tomto prípade je vzduch zbavený tuku a zápachu predtým, ako je vypustený späť do miestnosti cez hornú mriežku.

Aký je odporúčaný priemer odvodného potrubia?

Priemer odvodného potrubia musí byť rovnaký ako priemer prírubového pripojenia (zvyčajne 150 mm). Použitie menšieho priemeru znižuje sací výkon a zvyšuje hluk.

Ako čistiť vonkajšok odsávača?

Použite vlhkú handričku s neutrálnym tekutým čistiacim prostriedkom. Nepoužívajte abrazívne prostriedky ani alkohol. Pravidelne čistite vnútro aj vonkajšok, aspoň raz mesačne.

Ako vymeniť LED žiarovku?

Osvetlenie používa LED technológiu. V prípade poruchy smie výmenu vykonať iba technická podpora. Nepokúšajte sa to urobiť sami.

Čo robiť v prípade pretrvávajúcich pachov napriek používaniu odsávača?

Skontrolujte, či filter s aktívnym uhlím (ak je použitý) nie je nasýtený: vymeňte ho každé 4 mesiace. Uistite sa, že tukový filter je čistý. Ak zápach pretrváva, skontrolujte tesnosť odvodného potrubia a správnu inštaláciu.

Je odsávač vhodný pre plynový sporák?

Áno, ale dodržte minimálnu vzdialenosť 65 cm medzi odsávačom a varnou doskou. Ak pokyny sporáka uvádzajú väčšiu vzdialenosť, riadte sa nimi. Zabezpečte dostatočné vetranie miestnosti, ak odsávač pracuje súčasne s inými spotrebičmi na spaľovanie.

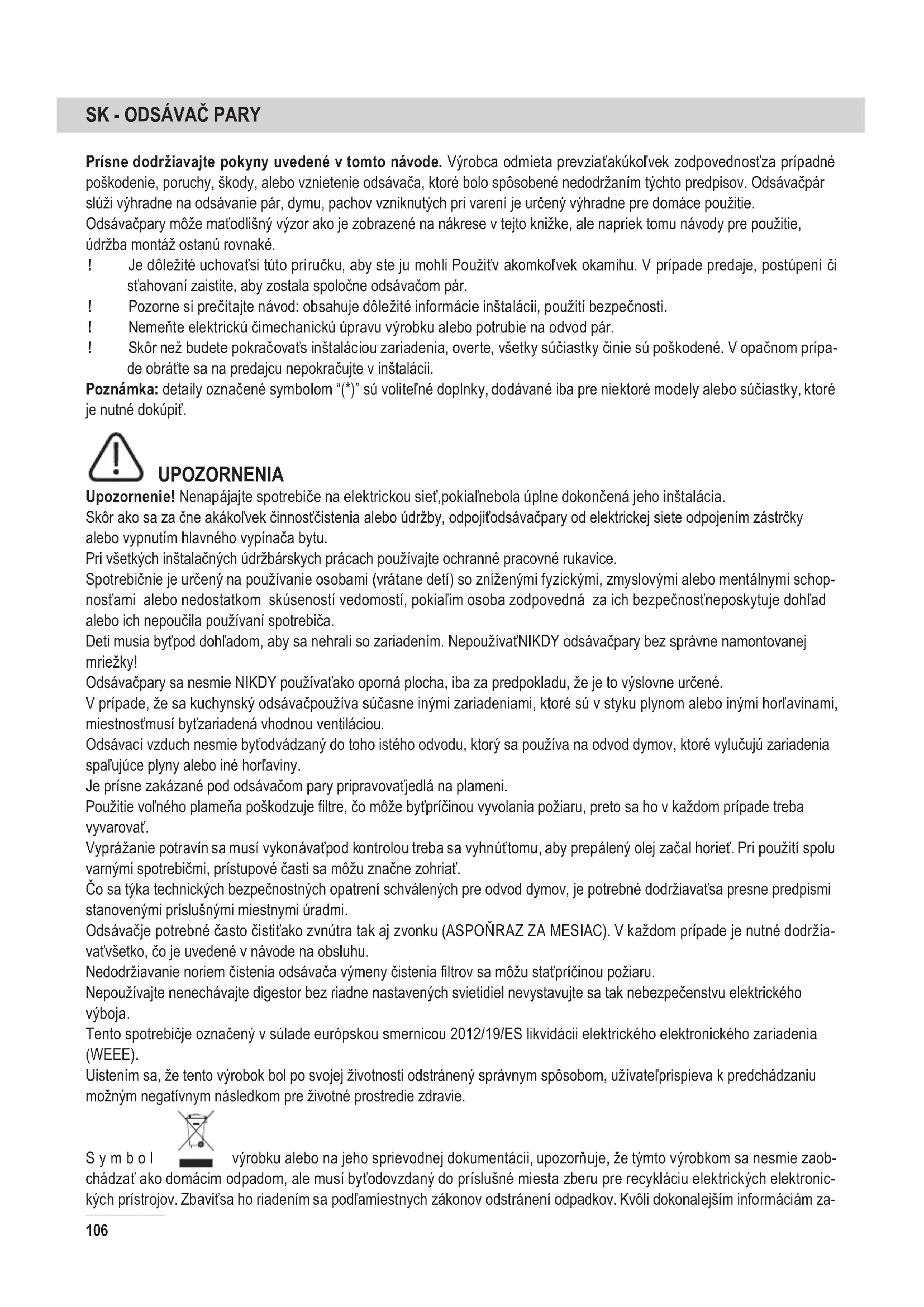

NÁVOD NA OBSLUHU BHP623E12X GORENJE

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

! Je dôležité uchovať si túto príručku, aby ste ju mohli použiť v akomkoľvek okamihu. V prípade predaja, postúpení či sťahovaní zaistite, aby zostala spoločne s odsávačom pár. ! Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti. ! Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár. ! Skôr než budete pokračovať s inštaláciou zariadenia, overte, či všetky súčiastky nie sú poškodené. V opačnom prípade sa obráťte na predajcu a nepokračujte v inštalácii.

Poznámka: detaily označené symbolom “(*)” sú voliteľné doplnky, dodávané iba pre niektoré modely alebo súčiastky, ktoré je nutné dokúpiť.

UPOZORNENIA

Upozornenie! Nenapájajte spotrebič na elektrickú sieť, pokiaľ nebola úplne dokončená jeho inštalácia.

Skôr ako sa začne akákoľvek činnosť čistenia alebo údržby, odpojte odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje dohľad alebo ich nepoučila o používaní spotrebiča.

Deti musia byť pod dohľadom, aby sa nehrali so zariadením. NIKDY nepoužívajte odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčasne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horľavinami, miestnosť musí byť zariadená vhodnou ventiláciou.

Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni.

Použitie voľného plameňa poškodzuje filtre, čo môže byť príčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovať.

Vyprážanie potravín sa musí vykonávať pod kontrolou; treba sa vyhnúť tomu, aby prepálený olej začal horieť. Pri použití spolu s varnými spotrebičmi sa prístupové časti môžu značne zohriať.

Čo sa týka technických bezpečnostných opatrení schválených pre odvod dymov, je potrebné presne dodržiavať predpisy stanovené príslušnými miestnymi úradmi.

Odsávač je potrebné často čistiť ako zvnútra, tak aj zvonku (aspoň raz za mesiac). V každom prípade je nutné dodržiavať všetko, čo je uvedené v návode na obsluhu.

Nedodržiavanie noriem čistenia odsávača a výmeny či čistenia filtrov sa môže stať príčinou požiaru.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, používateľ prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol

na výrobku alebo na jeho sprievodnej dokumentácii upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domovým odpadom, ale musí byť odovzdaný do príslušného miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbaviť sa ho riadením sa podľa miestnych zákonov o odstraňovaní odpadkov. Kvôli dokonalejším informáciám za-

obchádzaní, znovuzískaní a recyklácii tohto výrobku kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej bol výrobok zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

- Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlosť, keď začnete variť, a nechajte ho bežať niekoľko minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a pary; použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné, na udržiavanie dobrej účinnosti zníženia zápachu. Vyčistite tukový filter (filtre), ak je to potrebné, na udržiavanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.

POZOR! Chýbajúca inštalácia skrutiek upevňovacích zariadení v súlade s týmito pokynmi môže mať za následok ohrozenie elektrickým prúdom.

POUŽÍVANIE

Digestor je možné použiť s odsávaním mimo miestnosť, alebo recirkulačným filtrom pre čistenie vzduchu v miestnosti.

ODSÁVACIA VERZIA

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube. Priemer výfukového potrubia sa musí zhodovať s priemerom spojovacieho prstenca. Upozornenie! Odt'ahové potrubie nie je súčasťou výbavy, je nutné ho zakúpiť.

Na vodorovnej (horizontálnej) časti potrubie musí mať mierny náklon smerom nahor (približne 10°), aby sa vzduch mohol ľahšie odvádzať smerom von.

Ak je odsávač pary vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odt'ahové potrubie.

! Používajte odťahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).

! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

! Používajte odťahové potrubie s čo najhladším vnútorným povrchom.

! Materiál použitý pre odťahové potrubie musí zodpovedať platným normám.

FILTRAČNÁ VERZIA

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktívnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

MONTÁŽ

Minimálna vzdialenosť medzi podporou nádoby na varnej ploche a najnižšou časťou digestora nesmie byť menšia než 50 cm v prípade elektrických sporákov, 65 cm v prípade plynových alebo kombinovaných/zmiešaných sporákov.

Pokiaľ návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenosť, je treba sa týmito pokynmi riadiť.

ELEKTRICKÉ NAPOJENIE

Sieťové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v ľahko dosiahnuteľnom priestore aj po prevedenej montáži. Pokiaľ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepätí III, v súlade s pravidlami inštalácie.

Upozornenie! Skôr než opätovne napojíte obvod digestora na sieťové napájanie a overíte správne fungovanie, skontrolujte si vždy, že sieťový kábel bol správne namontovaný.

Digestor je vybavený špeciálnym napájacím káblom; v prípade poškodenia kábla si ho vyžiadajte od servisnej služby.

MONTÁŽ

Výrobok má nadmernú hmotnosť, preto je nevyhnutné, aby ho prenášali a inštalovali aspoň dve alebo viac osôb. Pred začatím inštalácie:

• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor inštalácie.
• Odložte filter/filtre s aktívnym uhlím – ak sa dodávajú (viď príslušný odsek). Je potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov) materiál príslušenstva (napríklad vrecká so skrutkami, záruky atď.), prípadne ich vyberte a uschovajte.
• Pokiaľ je to možné, odpojte a odstráňte nábytok nachádzajúci sa pod a okolo priestoru inštalácie za účelom získania lepšieho prístupu k stropu/stene, na ktorý/ú má byť odsávač nainštalovaný. Ďalej je potrebné v rámci možností čo najlepšie ochrániť nábytok a všetky súčasti potrebné pre inštaláciu. Zvoľte si rovný povrch a pokryte ho ochrannou fóliou, na ktorú uložíte odsávač a súčasti príslušenstva.
• Ďalej skontrolujte, či je v blízkosti priestoru inštalácie odsávača (v priestore prístupnom aj po montáži odsávača) dostupná zásuvka elektrického rozvodu alebo či bude možné previesť pripojenie zariadenia na odvádzanie dymu smerom von (platí iba pre odsávaciu verziu).
• Preveďte všetky potrebné stavebné práce (napr.: inštaláciu zásuvky elektrického rozvodu a/alebo realizáciu otvoru pre priechod dymovej rúrky).

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám schválil spôsobilosť materiálov na základe toho, akého typu je stena/strop. Stena/strop musí byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.

ČINNOSŤ

V prípade nahromadenia väčšieho množstva pary v kuchyni použite vyššiu rýchlosť. Odporúčame zapnúť odsávanie 5 minút pred začatím varenia a nechať ho v chode ešte približne 15 minút po ukončení varenia.

1. ZAPNUTIE / VYPNUTIE motora.

2. 2, 3 Zvýšenie rýchlosti.

Stlačením tlačidla (odsávač pár v stave ZAPNUTÝ) sa zvyšuje rýchlosť motora z rýchlosti 1 na intenzívnejšiu.

Rýchlosť 1: 1

Rýchlosť 2: 2

Rýchlosť 3: 3

3. ZAPNUTIE / VYPNUTIE svetiel.

ÚDRŽBA

Odsávač pár sa pravidelne čistí zvonku aj zvnútra (aspoň tak často, ako sa vykonáva údržba filtrov tuku).

Pri čistení je treba použiť látku navlhčenú denaturovaným liehom alebo neutrálnymi tekutými čistiacimi prostriedkami. Nepoužívajte prostriedky obsahujúce brúsne látky.

NEPOUŽÍVAŤ ALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.

Výrobca odmieta akúkoľvek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

PROTITUKOVÝ FILTER

Udržiava častice tukov pochádzajúce z varenia.

Musí byť čistený jedenkrát za mesiac nedráždivými čistiacimi prostriedkami, ručne alebo v umývačke riadu nízkou teplotou krátkym umývacím cyklom.

Umývaním v umývačke riadu môže protitukový kovový filter vyblednúť, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

UHOLNÝ FILTER (iba pre filtračnú verziu)

Udržiava nepríjemné zápachy pochádzajúce z varenia.

Nasýtenie filtra uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.

VÝMENA ŽIAROVIEK

Odsávač pary je vybavený systémom osvetlenia založenom na technológii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dlhšie ako tradičné žiarovky a umožňujú ušetriť 90% elektrickej energie.

Pre výmenu sa obráťte na technický servis.
