BHP623E12X - ас үй желдеткіші GORENJE - Тегін пайдаланушы нұсқаулығы

Бренд	Gorenje
Модель	BHP623E12X
Санат	Сорғыш
Орнату түрі	Қабырғаға орнату, сыртқа шығару немесе ішкі айналым
Ені	60 см
Тереңдігі	50 см
Биіктік (мұржа)	Орнатуға байланысты өзгермелі, мин. 50 см (электр) немесе 65 см (газ)
Салмағы	Шамамен 15 кг
Электр қорегі	220-240 В ~ 50 Гц
Қозғалтқыш қуаты	200 Вт
Жылдамдықтар саны	3 жылдамдық + үдету
Баскару түрі	Механикалық түймелер
Жарықтандыру	Жарықдиодты, техникалық қызметпен ауыстырылады
Майға қарсы сүзгі	Металл, ыдыс жуғышта жууға болады, ай сайын тазалау
Белсенді көмір сүзгісі	Қайта айналым режимі үшін қосымша, әр 4 ай сайын ауыстыру
Ауа шығару диаметрі	150 мм (бағалау)
Ең жоғары шу деңгейі	65 дБ (бағалау)
Материал	Тот баспайтын болат
Орнату	Екі адам қажет, қабырғаға немесе төбеге бекіту
Күтім	Ай сайын сыртқы және ішкі тазалау, май сүзгісін ай сайын, көмірді 4 ай сайын
Қауіпсіздік	Қызмет көрсету алдында ажырату, қауіпсіздік қашықтығы, жалындауға тыйым салу
Стандарттар	EN/CEI 60335, EN/CEI 61591, EN 55014
Кепілдік	2 жыл (бағалау)

Жиі қойылатын сұрақтар - BHP623E12X GORENJE

Gorenje BHP623E12X сорғышын қалай орнатуға болады?

Орнатуды екі немесе одан да көп адам жасауы керек. Бастамас бұрын, өлшемдерді тексеріп, электр қосылымын дайындаңыз. Сорғыш пен плита арасындағы ең аз қашықтық электр плитасы үшін 50 см және газ плитасы үшін 65 см құрайды. Қосу фланецінің диаметрімен бірдей (әдетте 150 мм) шығару құбырын пайдаланыңыз. Қайта айналым нұсқасы үшін белсенді көмір сүзгісін орнатыңыз.

Қандай сүзгілер қолданылады және оларды қалай күту керек?

Сорғышта металл май сүзгісі бар, ол айына бір рет қолмен немесе төмен температурада ыдыс жуғышта жуылады. Белсенді көмір сүзгісі (қайта айналым режимі үшін қосымша) жуылмайды және 4 ай сайын ауыстырылуы керек.

Сорғыштың басқару элементтерін қалай пайдалануға болады?

Сорғышта механикалық түймелер бар: қозғалтқышты қосу/өшіру және ӨШІРУЛІ күйден 1-жылдамдыққа ауысу түймесі, содан кейін 3-жылдамдыққа дейін үдету үшін екі түйме. Жарықдиодты жарықтандыруды қосу/өшіру үшін бөлек түйме.

Сорғыш қосылмаса не істеу керек?

Алдымен электр қосылымын тексеріңіз: розетка қолжетімді болуы керек және бас ажыратқыш қосулы болуы керек. Қуат сымының зақымдалмағанына көз жеткізіңіз. Мәселе шешілмесе, техникалық қолдау қызметіне хабарласыңыз.

Сорғышты қайта айналым режимінде пайдалануға бола ма?

Иә, сорғыш белсенді көмір сүзгісін орнату арқылы қайта айналым нұсқасында жұмыс істей алады (барлық үлгілермен бірге берілмейді). Бұл жағдайда ауа майсыздандырылып, иіссіздендіріледі, содан кейін жоғарғы тор арқылы бөлмеге қайта шығарылады.

Шығару құбыры үшін ұсынылатын диаметр қандай?

Шығару құбырының диаметрі қосу фланецінің диаметріне тең болуы керек (әдетте 150 мм). Кішірек диаметрді пайдалану сору өнімділігін төмендетеді және шуды арттырады.

Сорғыштың сыртқы бетін қалай тазалауға болады?

Бейтарап сұйық жуғыш затпен ылғалданған шүберекті пайдаланыңыз. Абразивті өнімдерді немесе алкогольді қолданбаңыз. Ішкі және сыртқы беттерді айына кемінде бір рет жүйелі түрде тазалаңыз.

Жарықдиодты шамды қалай ауыстыруға болады?

Жарықтандыру LED технологиясын пайдаланады. Ақаулық жағдайында ауыстыруды тек техникалық қолдау қызметі жүргізуі керек. Оны өзіңіз жасауға тырыспаңыз.

Сорғышты пайдаланғанға қарамастан иістер сақталса не істеу керек?

Белсенді көмір сүзгісінің (егер қолданылса) толып қалмағанын тексеріңіз: оны 4 ай сайын ауыстырыңыз. Май сүзгісінің таза екеніне көз жеткізіңіз. Иіс сақталса, шығару құбырының тығыздығын және дұрыс орнатуды тексеріңіз.

Сорғыш газ плитасына жарамды ма?

Иә, бірақ сорғыш пен пісіру беті арасында кемінде 65 см қашықтықты сақтаңыз. Егер плитаның нұсқауларында үлкенірек қашықтық көрсетілсе, соны орындаңыз. Сорғыш басқа жану құрылғыларымен бірге жұмыс істегенде бөлменің жақсы желдетілуін қамтамасыз етіңіз.

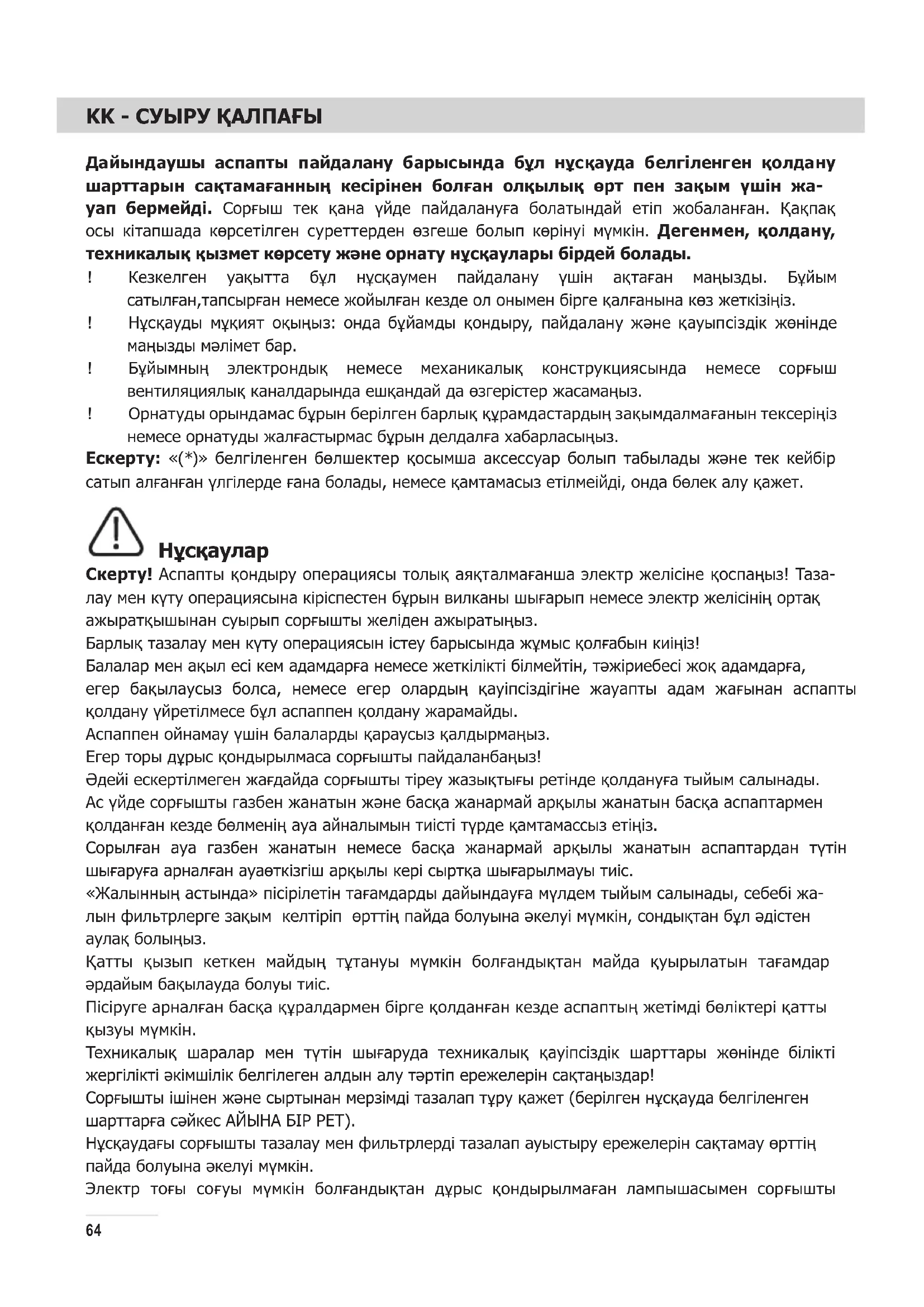

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ BHP623E12X GORENJE

Дайындаушы аспапты пайдалану барысында бул нускауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жа- уап бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған. Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату нускаулары бірдей болады.

! Кезкелген уакытта бул нүскаумен пайдалану үшін актаған маңызды. Бүйым сатылған,тапсырған немесе жойылған кезде ол онымен бірге қалғанына көз жеткізіңіз.
! Нускауды мукият оқыңыз: онда бүйамды кондыру, пайдалану және қауыпсіздік жөнінде маңызды мәлімет бар.
! Буйымның электрондық немесе механикалық конструкциясында немесе сорғыш вентиляциялық каналдарында ешкандай да өзгерістер жасамаңыз.
! Орнатуды орындамас бұрын берілген барлық құрамдастардың зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас бұрын делдалға хабарласыңыз.

Ескерту: «(*)» белгіленген бөлшектер қосымша аксессуар болып табылады және тек кейбір сатып алғанған үлгілерде ғана болады, немесе қамтамасыз етілмеійді, онда бөлек алу қажет.

Нускаулар

Скерту! Аспапты қондыру операциясы толық аяқталмағанша электр желісіне қоспаңыз! Тазалау мен қүту операциясына кіріспестен бұрын вилканы шығарып немесе электр желісінің ортақ ажыратқышынан суырып сорғышты желіден ажыратыңыз.

Барлық тазалау мен күту операциясын істеу барысында жұмыс қолғабын киіңіз!

Балалар мен ақыл есі кем адамдарға немесе жеткілікті білмейтін, тәжіриебесі жоқ адамдарға, егер бақылаусыз болса, немесе егер олардың қауіпсіздігіне жауапты адам жағынан аспапты қолдану үйретілмесе бұл аспаппен қолдану жарамайды.

Аспаппен ойнамау үшін балаларды қараусыз қалдырмаңыз.

Егер торы дұрыс кондырылмаса сорғышты пайдаланбаңыз!

Эдейі ескертілмеген жағдайда сорғышты тіреу жазықтығы ретінде қолдануға тыйым салынады.

Ас үйде сорғышты газбен жанатын және басқа жанармай арқылы жанатын басқа аспаптармен қолданған кезде бөлменің ауа айналымын тиісті түрде қамтамассыз етіңіз.

Сорылған ауа газбен жанатын немесе басқа жанармай арқылы жанатын аспаптардан түтін шығаруға арналған ауаөткізгіш арқылы кері сыртқа шығарылмауы тиіс.

«Жалынның астында» пісірілетін тағамдарды дайындауға мүлдем тыйым салынады, себебі жалын фильтрлерге зақым келтіріп өрттің пайда болуына әкелуі мүмкін, сондықтан бұл әдістен аулақ болыңыз.

Қатты қызып кеткен майдың түтануы мүмкін болғандықтан майда құырылатын тағамдар әрдайым бақылауда болуы тиіс.

Пісіруге арналған басқа құралдармен бірге қолданған кезде аспаптың жетімді бөліктері қатты қызуы мүмкін.

Техникалық шаралар мен түтін шығаруда техникалық қауіпсіздік шарттары жөнінде білікті жергілікті әкімшілік белгілеген алдын алу тәртіп ережелерін сақтаңыздар!

Сорғышты ішінен және сыртынан мерзімді тазалап тұру қажет (берілген нұсқауда белгіленген шарттарға сәйкес АЙЫНА БІР РЕТ).

Нускаудағы сорғышты тазалау мен фильтрлерді тазалап ауыстыру ережелерін сақтамау өрттің пайда болуына әкелуі мүмкін.

Электр тоғы соғуы мүмкін болғандықтан дұрыс қондырылмаған лампышасымен сорғышты

пайдаланбаныз және қалдырмаңыз.

Біз аспапты пайдалану барысында бүл нұсқауда белгіленген қолдану шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап бермейміз.

Электрлік және электрондық аспаптарды қайта пайдаға асыру жөніндегі 2012/19/ЕС Европалық директивке (WEEE) сәйкес берілген өнім таңбаланды.

Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен, Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді болдырмауға көмектесесіз.

Аспаптағы немесе жолдама құжаттағы таңбасы берілген аспапты қайта пайдаға асы- руда әдеттегі тұрмыстық қалдық ретінде игеруге болмайтының көрсетеді. Оның орнына электрлік және электрондық аспаптарды қайта пайдаға асыруға арналған қабылдау пунктіне тапсыру керек. Бүзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жөргілікті ережелерге сәйкес шығарылуы тиіс. Бүндай өнімдерді пайдалану, қайта пайдаға асыру ережелері жөнінде толық ақпаратты жөргілікті әкімшілік орындарынан, қалдықтарды қайта пайдаға асыру қызметінен не- месе берілген өнімді Сіз сатып алған дүкенен ала аласыз.

Курылғы келесілерге сай жобаланған, сыналған және жасап шығарылған:

- Kauncişdik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Онімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• ЭMY: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы нұсқаулар:

Әзірлеуді бастағанда қɑқпақты ең аз жылдамдықпен қосыңыз және әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз. Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін) ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.

ЕСКЕРТУ! Бұрандаларды немесе бекітуші құрылғыны осы нұсқауларға сәйкес орнатпау электрлік ток соғудың қаупін тудырады.

ПАЙДАЛАНУ

Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе ішкі қайта айналу сүзгіші ретінде пайдалануға арналған.

Түтін шығару құбырының нұскасы

Бу сыртка біріктіруші фланецке қосылған сорғыш құбыр арқылы шығарылады. Сорғыш құбырдың диаметрі біріктіруші сақинаның диаметрімен теңдес болу керек.

Назар аударыңыз! Сорғыш құбыры сорғыш жинақтамасымен жеткізілмейді, оны бөлек сатып алу керек.

Ауаны сыртка жаксырақ шығару үшін, көлбеу қабырғада құбырды азғана (шамамен 10°) көтеріңкіреу керек.

Сорғышты қабырғадағы сорғыш құбырлары мен ауа шығаратын тесіктердей, сол диаметрдегі тесіктерге қосыңыз (біріктіруші фланец).

Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану, сору қуатын на-

шарлатып, гүрілдеуін күшейтеді.

! Кажетті минималды ұзындықтағы түтікті қолданыңыз.

! Барынша көп иілімі бар түтікті қолданыңыз (иілімнің максималды бұрышы: 90°).

! Түтіктің көлденен қимасында түбегейлі өзгерістерді болдырманыз.

! Түтікті ішінде мүмкін болғанша бірқалыпты қолданыңыз.

! Түтік сертификатталған материалдан жасалуы тиіс.

Сузгі нускасы

Ол үшін бір көмір сүгісі қажет, оны әдеттегі сатушылардан алуға болады.

Сүзгі шығарылған ауаны жоғарғы шығыс торы арқылы бөлмеге қайта жі беру алдыда оны май мен иістерден тазартады.

OPHATY

Сорғыштың төменгі қыры мен ыдыс астындағы тіреуіш жазықтығының ара қашықтығы электр плитасы үшін 50cm, ал газ немесе біріктірілген плиталар үшін 65cm ден кем болмауы тиіс.

Егер нүскауда газ плитасын орнатуға артығырақ ара қашықтық белгіленген болса, оны ескеріңіз.

Электр қосылым

Желінің кернеуі аспаптың ішінде орналасқан тактайшада белгіленген техникалық деректердей кернеуге сәйкес келуі керек. Егер сорғыш вилкамен жабдықталған болса, орнатылғаннан кейін де істеуге болатын, қол жетерлік жерде болуы тиіс, істеп түрған ережелерге сәйкес алмалы- салмалы штепсельге сорғышты қосыңыз. Егер сорғыш вилкамен жабдықталмаған болса (желіге тура қосылу), немесе алмалы-салмалы штепсель орнатылғаннан кейін де қол жетерлік жер- де болмаса, онда орнату нұсқауына сәйкес 3-дәрежедегі асқын кернеуді болдырмайтын және желінің толық ашылуын қамтамассыз ететін тиісті екіполюстік ажыратқышты пайдаланыңыз.

ЕСКЕРТУ! қорек желісіне сорғыштың электрлік жүйесін қосу алдында қорек кабелі дұрыс монтаждалғанына көз жеткізіңіз.

Суыру қалпағы арнайы нәр беруші сымжелімен жабдықталған. Сымжелі бұзылған жағдайда оны ауыстыру үшін тиісті қызмет көрсету орталықтарына барыңыз.

МОНТАЖДАУ

Өте ауыр өнім; Сорғыш өндеу және орнату, кем дегенде, екі адам арқылы жүзеге асырылуы тиіс. Орнатуды бастау алдында:

- Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.

• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді қараңыз) алыңыз. Қақпақтың сүзгі нұскасын пайдаланғыңыз келсе, оны/оларды алу керек.

- Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып, қауіпсіз орында сақтаңыз.

• Мүмкін болса, ең жаксы мүмкін қатынас болуы үшін орнату орнының (қабырға немесе төбе) астындағы және айналасындағы барлық құрылғыларды ажыратыңыз және алыңыз.. Я болмаса, осы аумактағы кез келген құрылғыларды және басқа бөліктерді қорғаңыз. Тегіс бетті тандаңыз, оны қакпақпен қорғаңыз және оған қакпақ пен оның қосалқы құралдарын қойыңыз.

• Содан кейін маңайда қақпақ орнатылғаннан кейін әлі қол жеткізуге болатын және сыртқа түтін шығару құбырын жалғауға болатын (тек түтін шығаратын құбыр нұсқасында) розетка бар екенін тексеріңіз.
• Кез келген кажет қалау жұмысын (мысалы, розетканы және түтін шығару құбырына арналған тесікті орнату) орындаңыз.

Сүзгі көптеген қабырға/төбе түрлеріне сәйкес келетін бекіткіштермен (фиксаторлармен) қамтамасыздандырылған. Алайда, материалдар берілген қабырға/төбе түріне сәйкестігіне көз жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере алатындай қабырға/төбе жеткілікті мықты болуы керек.

ПАЙДАЛАНУ

Астың булану концентрациясы едәуір көбейген кезінде, сорғыштың қарқынды тәртібін пайдаланыңыз. Біз сорғышты тамақ пісіру алдында 5 мин бұрын қосуға, және пісіріп болғаннан кейін 15мин қосып қалдыруға кеңес береміз.

1. Козгалткыштың ON / OFF.

Сүзінді жұмыс істеп түрған кезде оны сөндіру үшін осы батырманы басыңыз.

Батырманы басу сүзіндіні OFF күйінен жұмыс тәртібіне 1 жылдамдықпен ауыстыруға әкеп соғады.

Батырманы басу (сүзінді ON күйінде) козгалтқыштың жылдамдығын 1-ден бастан анағүрлым жоғары жылдамдыққа артырады.

1 жылдамдык: 1
2 жылдамдык: 2
3 жылдамдык: 3

Техникалық қызмет көрсету

Ескерту! Кез келген тазалау немесе техникалық қызмет ету операциясын жасаудан бұрын, вилканы шығарып немесе бөлменің басты ажыратқышын суырып сорғышты электр желісінен ажыратыңыз.

Тазалау

Сорғыш ішінен және сыртынан жиі тазаланып тұруы қажет (кем дегенде шамамен майды ұстан қалатын фильтрді тазалау мерзіміне сәйкес). Тазалау үшін бейтарап жуғыш затпен суланған арнайы шуберекті пайдаланыңыз. Абразиялық қоспасы бар затты пайдаланбаңыз.

СПИРТТИ ПАЙДАЛАНБАНЫЗ!

Ескерту: Фильтрді ауыстыру және аспапты тазалау ережелерінің сақталынбауы өрттің пайда болуына әкелуі мүмкүн. Сондықтан берілген нұсқаумен пайдалануға кеңес береміз.

Жоғарыда көрсетілген ескертулерді сақтамағандықтан немесе дұрыс емес жөндеу салдарынан болған өрт немесе қозғауыштың бүлінуіне байланысты барлық жауапкершілік алынады.

Май сүзгіси

Ас дайындаудағы май бөлшектерін ұстап қалады.

Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.

Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.

Май сүзгісін алып тастау үшін серіппелі босату түткасын тартыңыз

Белсенді көмір сүзгісі (тек сүзгі бар нүскада)

Ас пісірген кезде жарамсыз иісті устап қалады.

Көмірлі фильтрдің қанығуы ұзак пайдалану мерзімінің қысқа немесе ұзак өтуіне байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да, картриджді кем дегенде 4 айда бір рет ауыстырыңыз.

Көмірлі фильтрді жууға болмайды және де регенерецияға жарамсыз.

Шам ауыстыру

Корпус жарык диод технологиясына негізделген жарык жүйесімен жабдыкталған.

Жарык диодтары онтайлы жарыкты, әдеттегі шамдардан 10 есе артык үзактыкты қамтамасыз етеді және 90% электр энергиясын сақтауға мүмкіндік береді.

Ауыстыру үшін техникалық қызмет көрсету бөліміне хабарласыңыз.

EAC

Өнім сапасына койылатын талаптарды мына мекенжай бойынша жіберуінізді сӨраймыз:

ӨазаӨстан Республикасы, Алматы Өаласы, Бегалин

Θ. 19\49, Пр-во "Gorenje", Претензин по качеству
