BHP623E12X - Izvadsistēma GORENJE - Bezmaksas lietošanas instrukcija

Zīmols	Gorenje
Modelis	BHP623E12X
Kategorija	Tvaika nosūcējs
Uzstādīšanas veids	Pie sienas, āra izvadīšana vai iekšējā recirkulācija
Platums	60 cm
Dziļums	50 cm
Augstums (skurstenis)	Mainīgs atkarībā no uzstādīšanas, min. 50 cm (elektriskā) vai 65 cm (gāze)
Svars	Apmēram 15 kg
Elektrobarošana	220-240 V ~ 50 Hz
Motora jauda	200 W
Ātrumu skaits	3 ātrumi + paātrinājums
Vadības veids	Mehāniskās pogas
Apgaismojums	LED, nomaiņa ar tehnisko atbalstu
Pret tauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā, tīrīšana reizi mēnesī
Aktivētās ogles filtrs	Papildus iespēja recirkulācijas režīmam, nomaiņa ik pēc 4 mēnešiem
Gaisa izplūdes diametrs	150 mm (aptuveni)
Maksimālais trokšņa līmenis	65 dB (aptuveni)
Materiāls	Nerūsējošs tērauds
Uzstādīšana	Nepieciešamas divas personas, stiprinājums pie sienas vai griestiem
Apkope	Ikmēneša ārējā un iekšējā tīrīšana, pret tauku filtrs katru mēnesi, ogles filtrs ik pēc 4 mēnešiem
Drošība	Atvienot pirms apkopes, drošības attālums, aizliegts cept uz atklātas uguns
Standarti	EN/CEI 60335, EN/CEI 61591, EN 55014
Garantija	2 gadi (aptuveni)

Bieži uzdotie jautājumi - BHP623E12X GORENJE

Kā uzstādīt Gorenje BHP623E12X tvaika nosūcēju?

Uzstādīšanu jāveic divām vai vairāk personām. Pirms sākšanas pārbaudiet izmērus un sagatavojiet elektrisko pieslēgumu. Minimālais attālums starp nosūcēju un plīti ir 50 cm elektriskajai plītij un 65 cm gāzes plītij. Izmantojiet tāda paša diametra izvadkanālu kā savienojuma atloks (parasti 150 mm). Recirkulācijas versijai uzstādiet aktivētās ogles filtru.

Kādi filtri tiek izmantoti un kā tos kopt?

Nosūcējs ir aprīkots ar metāla pret tauku filtru, kas jātīra reizi mēnesī, ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā. Aktivētās ogles filtrs (pēc izvēles recirkulācijas režīmam) nav mazgājams un jāmaina ne vēlāk kā ik pēc 4 mēnešiem.

Kā lietot nosūcēja vadības pogas?

Nosūcējam ir mehāniskās pogas: viena poga motora ieslēgšanai/izslēgšanai un pārslēgšanai no OFF uz 1. ātrumu, un divas pogas paātrināšanai līdz 3. ātrumam. Atsevišķa poga ieslēdz/izslēdz LED apgaismojumu.

Ko darīt, ja nosūcējs neieslēdzas?

Vispirms pārbaudiet elektrisko pieslēgumu: kontaktligzdai jābūt pieejamai un vispārējam slēdzim ieslēgtam. Pārliecinieties, ka barošanas vads nav bojāts. Ja problēma turpinās, sazinieties ar tehnisko atbalsta dienestu.

Vai nosūcēju var izmantot recirkulācijas režīmā?

Jā, nosūcējs var darboties recirkulācijas versijā, uzstādot aktivētās ogles filtru (nav iekļauts visos modeļos). Šajā gadījumā gaiss tiek attaukots un atsmaržots pirms izvadīšanas atpakaļ telpā caur augšējo resti.

Kāds ir ieteicamais izvadkanāla diametrs?

Izvadkanāla diametram jābūt vienādam ar savienojuma atloka diametru (parasti 150 mm). Mazāka diametra izmantošana samazina sūkšanas veiktspēju un palielina troksni.

Kā tīrīt nosūcēja ārpusi?

Izmantojiet mitru drānu ar neitrālu šķidru mazgāšanas līdzekli. Neizmantojiet abrazīvus līdzekļus vai spirtu. Regulāri tīriet iekšpusi un ārpusi, vismaz reizi mēnesī.

Kā nomainīt LED spuldzi?

Apgaismojums izmanto LED tehnoloģiju. Bojājuma gadījumā nomaiņu drīkst veikt tikai tehniskais atbalsta dienests. Nemēģiniet to darīt paši.

Ko darīt, ja neskatoties uz nosūcēja lietošanu, joprojām jūtamas smakas?

Pārbaudiet, vai aktivētās ogles filtrs (ja lietots) nav piesātināts: nomainiet to ik pēc 4 mēnešiem. Pārliecinieties, ka pret tauku filtrs ir tīrs. Ja smaka saglabājas, pārbaudiet izvadkanāla hermētiskumu un pareizu uzstādīšanu.

Vai nosūcējs ir piemērots gāzes plītij?

Jā, bet ievērojiet minimālo attālumu 65 cm starp nosūcēju un plīts virsmu. Ja plīts instrukcijā noteikts lielāks attālums, sekojiet tam. Pārliecinieties, ka telpa ir labi vēdināta, ja nosūcējs darbojas vienlaikus ar citām degšanas ierīcēm.

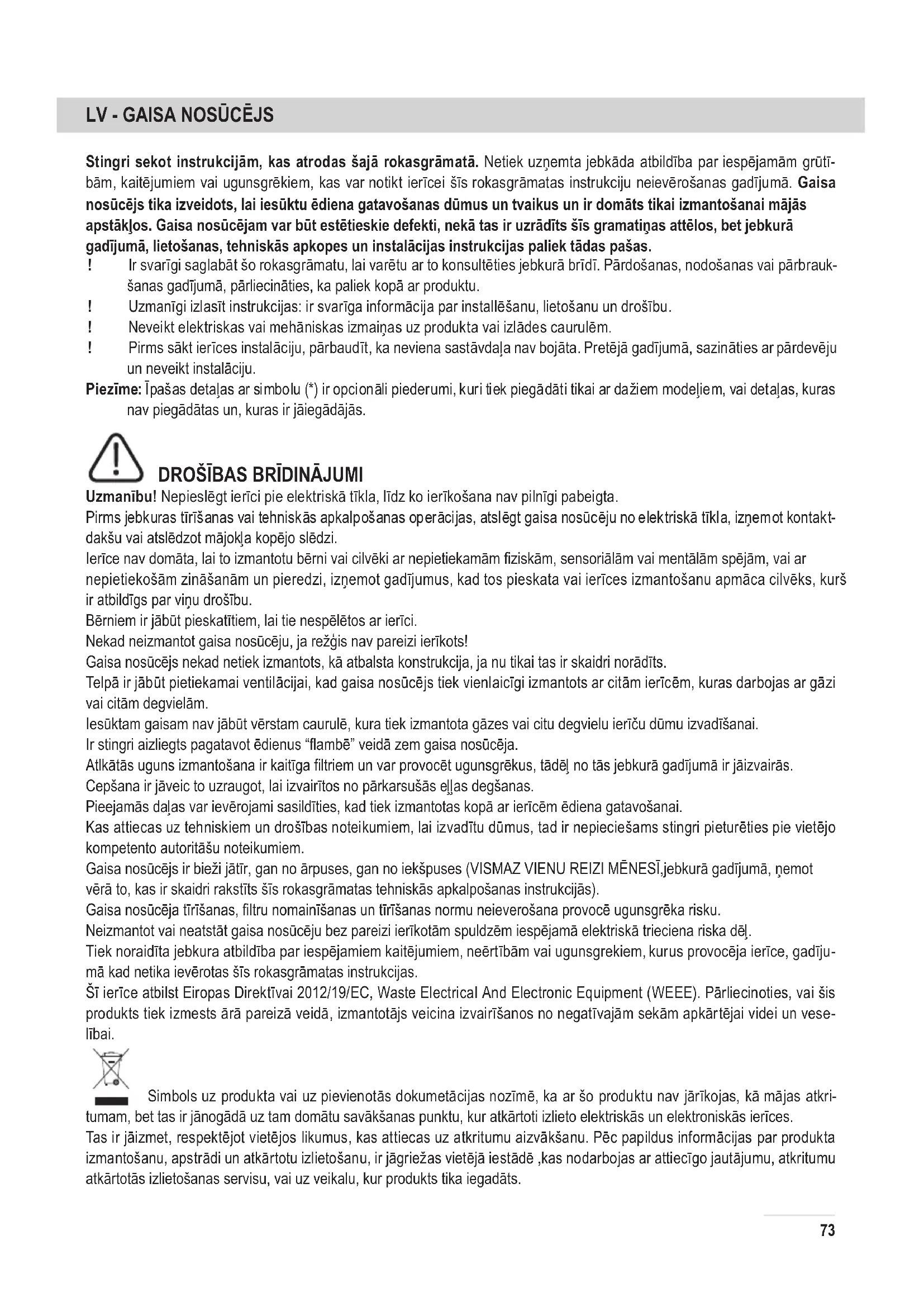

LIETOŠANAS INSTRUKCIJA BHP623E12X GORENJE

Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties ierīces darbības traucējumu dēļ, ja netiek ievēroti šīs rokasgrāmatas norādījumi. Gaisa nosūcējs ir paredzēts, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un tas ir paredzēts tikai lietošanai mājas apstākļos. Gaisa nosūcējam var būt estētiski defekti, kas nav redzami šīs rokasgrāmatas attēlos, taču jebkurā gadījumā lietošanas, tehniskās apkopes un uzstādīšanas instrukcijas paliek nemainīgas.

! Ir svarīgi saglabāt šo rokasgrāmatu, lai jebkurā brīdī varētu ar to konsultēties. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecinieties, ka tā paliek kopā ar produktu.

! Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību.

! Neveiciet elektriskas vai mehāniskas izmaiņas produktam vai izplūdes caurulēm.

! Pirms ierīces uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Piezīme: Īpašas detaļas ar simbolu (*) ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kas netiek piegādātas un ir jāiegādājas atsevišķi.

DROŠĪBAS BRĪDINĀJUMI

Uzmanību! Nepievienojiet ierīci elektrotīklam, kamēr uzstādīšana nav pilnībā pabeigta.

Pirms jebkuras tīrīšanas vai tehniskās apkopes operācijas atvienojiet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi.

Ierīce nav paredzēta, lai to lietotu bērni vai personas ar nepietiekamām fiziskām, sensorām vai garīgām spējām, vai ar nepietiekamām zināšanām un pieredzi, ja vien viņus neuzrauga vai neapmāca par viņu drošību atbildīgā persona.

Bērni ir jāuzrauga, lai viņi nespēlētos ar ierīci.

Nekad neizmantojiet gaisa nosūcēju, ja režģis nav pareizi uzstādīts!

Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta konstrukciju, ja vien tas nav skaidri norādīts.

Telpā ir jānodrošina pietiekama ventilācija, kad gaisa nosūcējs tiek lietots vienlaikus ar citām ierīcēm, kas darbojas ar gāzi vai citām degvielām.

Iesūktais gaiss nedrīkst tikt novadīts caurulē, kuru izmanto gāzes vai citu degvielu ierīču dūmu izvadīšanai.

Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa nosūcēja.

Atklātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās.

Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas.

Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

Kas attiecas uz tehniskiem un drošības noteikumiem, lai izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie vietējo kompetento autoritāšu noteikumiem.

Gaisa nosūcējs ir bieži jātīra, gan no ārpuses, gan no iekšpuses (VISMAZ VIENU REIZI MĒNESĪ, jebkurā gadījumā, ņemot vērā to, kas ir skaidri rakstīts šīs rokasgrāmatas tehniskās apkalpošanas instrukcijās).

Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas normu neievērošana provocē ugunsgrēka risku.

Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējamā elektriskā trieciena riska dēļ.

Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem, neērtībām vai ugunsgrēkiem, kurus provocēja ierīce, gadījumā, kad netika ievērotas šīs rokasgrāmatas instrukcijas.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem – tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces.

Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet vēdināšanas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

UZMANĪBU! Gadījumā, ja netiek instalētas skrūves vai fiksācijas ierīces, kā to paredz šīs instrukcijas, tas var izraisīt elektriskās dabas riskus.

IZMANTOŠANA

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija: tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piefiksēta pie atloksavienojuma.

Izvadīšanas caurules diametram ir jābūt vienādam ar savienošanas gredzena diametru.

Uzmanību! Evakuācijas caurule nav iekļauta komplektācijā, un tā ir jāiegādājas atsevišķi.

Horizontālajā daļā caurulei ir jābūt vieglam slīpumam uz augšu (aptuveni 10°), lai gaiss varētu pārvietoties uz ārpusi pēc iespējas vienkāršāk.

Ja gaisa nosūcējam ir ogļu filtri, tie ir jānoņem.

Pievienojiet gaisa nosūcēju pie izvadīšanas sienas caurulēm un atvērumiem ar diametru, kas ir vienāds ar gaisa izejas diametru (savienošanas atloks).

Sienas izvadīšanas cauruļu un atvērumu izmantošana ar mazāku diametru samazinās iesūkšanas rezultātu un ievērojami palielinās troksni.

Tādēļ tiek noraidīta jebkura atbildība šajā sakarā.

! Izmantojiet pēc iespējas īsāku cauruli.

! Izmantojiet cauruli ar pēc iespējas mazāk locījumiem (locījuma maksimālais leņķis: 90°).

! Izvairieties no caurules diametra straujām izmaiņām.

! Izmantot cauruli ar pēc iespējas gludāku iekšdaļu.

! Caurules materiālam ir jāatbilst normatīviem.

VERSIJA AR FILTRU

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvo ogļu pamata.

IERĪKOŠANA

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētas virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

ELEKTRISKĀ PIESLĒGŠANA

Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

Uzmanību! Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudīt, ka tīkla kabelis ir ierīkots pareizi.

Gaisa nosūcējam ir īpaša barošanas caurule; caurules bojāšanās gadījumā pieprasīt to tehniskās apkalpošanas servisam.

IERĪKOŠANA

Ierīcei ir pārlieks svars; gaisa nosūcēja pārvietošanu un montāžu ir jāveic vismaz divām vai vairākām personām.

Pirms uzsākt ierīkošanu:

• Pārbaudīt, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai. - Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ tikai tad, ja vēlaties izmantot gaisa nosūcēju filtrācijas versijā. - Pārbaudīt, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienotu detaļu (piem., maisiņi ar skrūvēm, garantijas u.t.t.). Ja tas tā ir, tās ir jāizņem un jāsaglabā. - Ja iespējams, atvienot un pārvietot mēbeles, kuras atrodas gaisa nosūcēja ierīkošanas zonas apakšā un blakus, lai iegūtu labāku pieejamību pie griestiem/sienas, kur tiks ierīkots gaisa nosūcējs. Pretējā gadījumā aizsargāt mēbeles un visas ierīkošanā izmantojamās daļas, cik vien iespējams. Izvēlēties plakanu virsmu un pārklāt to ar aizsargu, kur vēlāk novietot gaisa nosūcēju un pievienotās detaļas. - Kā arī pārbaudīt, vai gaisa nosūcēja ierīkošanas zonas tuvumā (zonā, kura ir pieejama arī ar ierīkotu gaisa nosūcēju) būtu pieejama elektriskā rozete un būtu iespējams pieslēgties pie mehānisma, kurš izvada dūmus uz ārpusi (tikai iesūkšanas versijai). - Veikt visus nepieciešamos būvdarbus (piem., elektriskās rozetes ierīkošana un/vai atveres ierīkošana izvadīšanas caurules pārejai).

Gaisa nosūcējs ir aprīkots ar fiksēšanas korkiem, kas ir piemēroti lielākajai daļai sienu/griestu. Jebkurā gadījumā ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekami biezai/iem, lai noturētu gaisa nosūcēja svaru.

DARBĪBA

Izmantot augstāku ātrumu īpašas virtuves dūmu koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5 minūtes pirms ēdiena gatavošanas sākšanas un neizslēgt to vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas.

1. Slēdzis OFF/ātrums 1
2. Ātruma 2, 3 izvēle
3. Gaismas slēdzis ON/OFF.

TEHNISKĀ APKALPOŠANA

Pirms jebkura veida tehniskās apkalpošanas darba atslēgt gaisa nosūcēju no elektrības.

TĪRĪŠANA

Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem.

Neizmantot produktus, kas satur abrazīvus materiālus.

NEIZMANTOT ALKOHOLU!

Uzmanību: Ierīces tīrīšanas un filtru nomainīšanas normu neievērošana var novest pie ugunsgrēka riska. Tātad ir ieteicams ievērot ieteiktās instrukcijas.

Tiek noraidīta jebkura atbildība par iespējamiem dzinēja bojājumiem, ugunsgrēkiem, kas tika izraisīti neatbilstošas tehniskās apkalpošanas vai augstāk minēto brīdinājumu neievērošanas dēļ.

PRETTAUKU FILTRS

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

AKTĪVĀS OGĻU FILTRS (Tikai versijai ar filtru)

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

NEVAR būt mazgāts vai atjaunots.

SPULDŽU NOMAIŅA

Atvienot ierīci no elektriskās sistēmas.

Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas pamatojas uz LED tehnoloģiju.

LED nodrošina optimālu apgaismošanu, kas ilgst 10 reizes vairāk par tradicionālajām spuldzītēm un ļauj ietaupīt 90% elektriskās enerģijas.

Nomaiņai griezties uz tehniskās apkalpošanas servisu.
