BHP623E12X - Kuchyňská digestoř GORENJE - Bezplatný návod k obsluze

Značka	Gorenje
Model	BHP623E12X
Kategorie	Odsavač par
Typ instalace	Nástěnná, odvod ven nebo recirkulace
Šířka	60 cm
Hloubka	50 cm
Výška (komín)	Proměnná podle instalace, min. 50 cm (elektrická) nebo 65 cm (plyn)
Hmotnost	Přibližně 15 kg
Elektrické napájení	220-240 V ~ 50 Hz
Výkon motoru	200 W
Počet rychlostí	3 rychlosti + zrychlení
Typ ovládání	Mechanická tlačítka
Osvětlení	LED, výměna servisem
Tukový filtr	Kovový, mytí v myčce, měsíční čištění
Aktivní uhlíkový filtr	Volitelný pro recirkulaci, výměna každé 4 měsíce
Průměr vývodu vzduchu	150 mm (odhad)
Max. hladina hluku	65 dB (odhad)
Materiál	Nerezová ocel
Instalace	Nutné dvě osoby, upevnění na zeď nebo strop
Údržba	Měsíční čištění vně i uvnitř, tukový filtr každý měsíc, uhlíkový každé 4 měsíce
Bezpečnost	Odpojení před údržbou, bezpečnostní vzdálenost, zákaz flambování
Normy	EN/CEI 60335, EN/CEI 61591, EN 55014
Záruka	2 roky (odhad)

Často kladené otázky - BHP623E12X GORENJE

Jak nainstalovat odsavač Gorenje BHP623E12X?

Instalaci musí provést dvě nebo více osob. Před zahájením zkontrolujte rozměry a připravte elektrické připojení. Minimální vzdálenost mezi odsavačem a varnou deskou je 50 cm pro elektrickou varnou desku a 65 cm pro plynovou varnou desku. Použijte odvzdušňovací potrubí stejného průměru jako připojovací příruba (obvykle 150 mm). Pro recirkulační verzi nainstalujte aktivní uhlíkový filtr.

Jaké typy filtrů se používají a jak o ně pečovat?

Odsavač je vybaven kovovým tukovým filtrem, který se čistí jednou měsíčně ručně nebo v myčce při nízké teplotě. Aktivní uhlíkový filtr (volitelný pro recirkulační režim) se nečistí a musí být vyměněn maximálně každé 4 měsíce.

Jak používat ovládání odsavače?

Odsavač má mechanická tlačítka: jedno tlačítko pro zapnutí/vypnutí motoru a přepnutí z OFF na rychlost 1, poté dvě tlačítka pro zrychlení až na rychlost 3. Samostatné tlačítko slouží k zapnutí/vypnutí LED osvětlení.

Co dělat, když se odsavač nerozsvítí?

Nejprve zkontrolujte elektrické připojení: zásuvka musí být přístupná a hlavní vypínač zapnutý. Ujistěte se, že napájecí kabel není poškozený. Pokud problém přetrvává, kontaktujte technickou podporu.

Lze odsavač používat v recirkulačním režimu?

Ano, odsavač může fungovat v recirkulační verzi instalací aktivního uhlíkového filtru (není součástí všech modelů). V tomto případě je vzduch odtučněn a deodorizován před tím, než je vrácen zpět do místnosti horní mřížkou.

Jaký je doporučený průměr odvzdušňovacího potrubí?

Průměr odvzdušňovacího potrubí musí být stejný jako průměr připojovací příruby (obvykle 150 mm). Použití menšího průměru snižuje sací výkon a zvyšuje hluk.

Jak čistit vnější část odsavače?

Použijte vlhký hadřík s neutrálním tekutým čisticím prostředkem. Nepoužívejte abrazivní prostředky ani alkohol. Pravidelně čistěte vnitřek i vnějšek, alespoň jednou měsíčně.

Jak vyměnit LED žárovku?

Osvětlení využívá technologii LED. V případě poruchy musí výměnu provést pouze technická podpora. Nepokoušejte se to udělat sami.

Co dělat, když přetrvávají pachy i při používání odsavače?

Zkontrolujte, zda není aktivní uhlíkový filtr (pokud je použit) nasycený: vyměňte jej každé 4 měsíce. Ujistěte se, že je tukový filtr čistý. Pokud pach přetrvává, zkontrolujte těsnost odvzdušňovacího potrubí a správnou instalaci.

Je odsavač vhodný pro plynovou varnou desku?

Ano, ale dodržujte minimální vzdálenost 65 cm mezi odsavačem a varnou plochou. Pokud pokyny k varné desce uvádějí větší vzdálenost, řiďte se jimi. Ujistěte se, že je místnost dobře větraná, pokud odsavač pracuje současně s jinými spotřebiči na spalování.

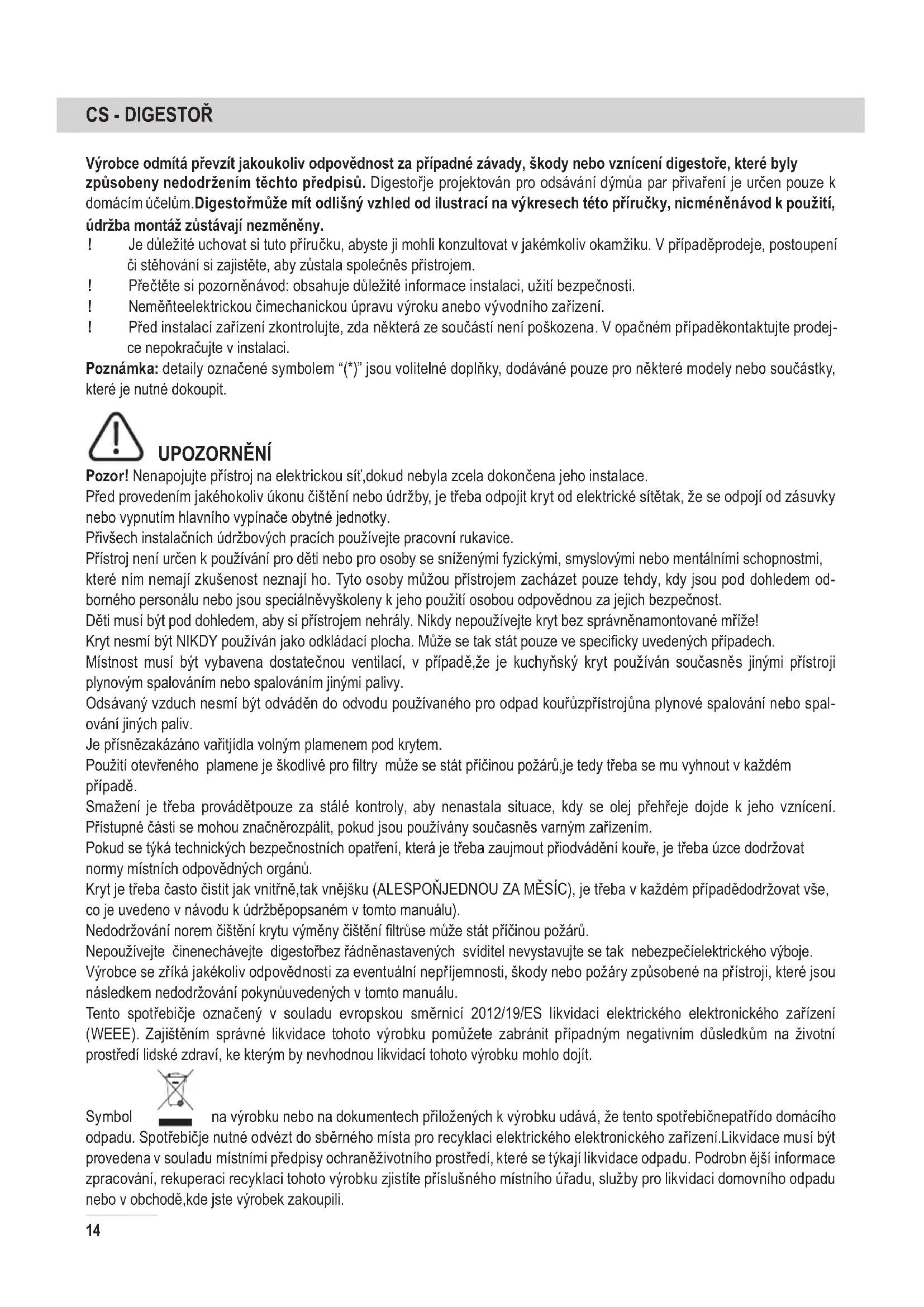

NÁVOD K OBSLUZE BHP623E12X GORENJE

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestořje projektován pro odsávání dýmůa par přivaření je určen pouze k domácím účelům. Digestořmůže mít odlišný vzhled od ilustrací na výkresech této příručky, nicméněnávod k použití, údržba montáz zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případěprodeje, postoupení či stěhování si zajistěte, aby zůstala společněs přístrojem.
! Přečtěte si pozorněnávod: obsahuje důležité informace instalaci, užití bezpečnosti.
! Neměňteelektrickou čimechanickou úpravu výroku anebo vývodního zařízení.
! Před instalací zařizení zkontrolujte, zda některá ze součástí není poškozena. V opačném případěkontaktujte prodejce nepokračujte v instalaci.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.

UPOZORNĚNÍ

Pozor! Nenapojujte přístroj na elektrickou sít, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítětak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Přivšech instalačních údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které ním nemají zkušenost neznají ho. Tyto osoby můžou přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálněvyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si přístrojem nehrály. Nikdy nepoužívejte kryt bez správněnamontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současněs jinými přístroji plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřůzpřístrojůna plynové spalování nebo spalování jiných paliv.

Je přísnězakázáno vařitjídla volným plamenem pod krytem.

Použití otevřeného plamene je škodlivé pro filtry může se stát příčinou požáru,je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádětpouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje dojde k jeho vznícení.

Přístupné části se mohou značněrozpálit, pokud jsou používány současněs varným zařízením.

Pokud se týká technických bezpečnostních opatření, která je třeba zaujmout přiodvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak vnějšku (ALESPOŇJEDNOU ZA MĚSÍC), je třeba v každém případědodržovat vše, co je uvedeno v návodu k údržběpopsaném v tomto manuálu).

Nedodržování norem čištění krytu výměny čištění filtrůse může stát příčinou požárů.

Nepoužívejte činenechávejte digestořbez řádněnastavených svíditel nevystavujte se tak nebezpečíelektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynůuvedených v tomto manuálu.

Tento spotřebičje označený v souladu evropskou směrnicí 2012/19/ES likvidaci elektrického elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol

na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebičnepatřído domácího

odpadu. Spotřebičje nutné odvézt do sběrného místa pro recyklaci elektrického elektronického zařízení. Likvidace musí být provedena v souladu místními předpisy ochraněživotního prostředí, které se týkají likvidace odpadu. Podrobn čejší informace zpracování, rekuperaci recyklaci tohoto výrobku zjistíte příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití cílem snížit dopad na životní prostředí:

Zapněte digesto řna minimální rychlost, když začnete vařením nechte ji běžet několik minut poté, co jste va ření ukončili. Zvyšte rychlost pouze v případěnadměrného množství kou ře nebo páry použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňteuhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti minimalizaci hluku.

POZOR! Pokud instalace šroubůa úchytných zařízení není provedena v souladu tímto návodem, hrozí nebezpečíúrazu elektrickým proudem.

POUŽITÍ

Digestořje možné použít odsáváním mimo místnost, nebo recirkulačním filtrem pro čištěním vzduchu v místnosti.

ODSÁVÁNÍ MIMO MÍSTNOST

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě. Průměrodtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně10°), tak aby vzduch mohl být odváněn směrem ven snadněji.

Jestliže je digestořvybavena filtry uhlíkem, musejí být vyňaty.

Napojte digestořna odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba). Použití odtahového potrubí menším průměrem způsobí snížení výkonu zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Používejte odtahové potrubí co nejmenším počtem záhybů(maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Používejte odtahové potrubí co nejhladším vnitřním povrchem.

! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

ODSÁVÁNÍ RECILKULACÍ

Odsávaný vzduch bude před návratem do místnosti zbaven tuku pachů. K použití digestořev této verzi je nutné instalovat dodatečný systém filtrování na základěaktivních uhlíků.

INSTALACE

Minimální vzdálenost mezi podporou nádoby na varné ploše nejnižší částí digestořenesmí být menší než 50cm v případě elektrických sporáků65cm v případěplynových čismíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

ELEKTRICKÉ PŘIPOJENÍ

Sítové napětí musí odpovídat napětí uvedenému na štítku charakteristikamii umístěnému uvnitřkrytu. Pokud je kryt vybaven připojkou, stačíjej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru po provedené montáži, je třeba použít dvojpólový vypínačodpovídající normám, který zaručíúplné odpojení od sítěv podmínkách kategorie přepětí III, v souladu pravidly instalace.

Pozor! Dříve než opětnapojíte obvod digestořena síťové napájení ověřitesprávné fungování, zkontrolujte si vždy, že síťový kabel byl správněnamontován.

Digestořje vybavena speciálním napájecím kabelem; v případěpoškození kabelu vyžádejte si ho servisní služby.

Instalace

Výrobek velké hmotnosti, manipulace instalace digestoře by měla být prováděna alespoňdvěma nebo více osobami.

Před zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.
- Odložte filtr/y aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpětv případě, že hodláte používat odsavačve fi Itrační verzi.
- Zkontrolujte, zda se uvnitřodsavače nenachází (přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případněje vyjměte uschovejte.
- Pokud je to možné, odpojte odstraňte nábytek nacházející se pod kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně,na který/ou má být odsavačnainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek všechny součásti potřebné pro instalaci. Zvolte si rovný povrch pokryjte jej ochrannou fólií, na kterou uložíte odsavača součásti příslušenství.
- Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném po montáži odsavače) dostupná zásuvka elektrického rozvodu zda bude možné provést připojení zařízení na odvádění kouřesměrem ven (platí pouze pro odsávací verzi).
• Provedte všechny potřebné zednické práce (např.:instalaci zásuvky elektrického rozvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Digestořje dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by mělzavěšení provést kvalifi kovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ materiál stropní konstrukce. Zároveňzhodnotí únosnost stropu pro digestoř.

PROVOZ

V případěvelmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření vypnout ji cca 15 minut po ukončení vaření.

1. ON/OFF motoru

Stlačením tlačitka během provozu okapu se přechází ke stavu OFF.

2. 2, 3 Zvýšení rychlosti

Stísknutím tlačitka okap přechází ze stavu OFF na rychlost 1.

Stísknutím tlačitka (okap ve stavu ON) zvýšuje se rychlost motoru z rychlosti 1 k ještě intezivnější

Rychlost 1:1

Rychlost 2:2

Rychlost 3:3

3. ON/OFF světel

ÚDRŽBA

Pozor! Před jakoukoliv operací čištění čiúdržby odpojte digestořod elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínačbytu.

ČIŠTĚNÍ

Digestořmusí být často čištěna, jak uvnitřtak zevně(alespoňstejněčasto jako je prováděna údržba filtrůproti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje vyměňování filtrůby mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou činedodržením výše uvedeného upozornění.

TUKOVÝ FILTR

Zadržuje částice tuku uvolňující se přivaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ru čnějemným mycím prostředkem nebo v kuchy šnké myčce přinejnižší teplotěa kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

FILTR AKTIVNÍM UHLÍKEM (jen filtrační verze)

Tento filtr pohlcuje nepříjemné pachy vznikající přivaření.

Saturace filtru uhlíkem nastane po více čiménědlouhém užití, tj. závisí na typu kuchyněa pravidelném čištění filtru proti mastnotám. V každém případěje nutné nahradit patronu maximálnějednou za 4 měsíce.

NEMŮŽE být umýván čiregenerován.

VÝMĚNA ŽÁROVEK

Digestořje vybavena osvětlovacím systémem založeným na technologii DIOD.

DIODY zaručují optimální osvětlení, trvanlivostí až 10 krát delší než tradiční svídtila umožňují úspory 90% elektrické energie.

Pro výměny se obraťte na servisní službu.

Nepoužívajte nenechávajte digestor bez riadne nastavených svietidiel nevystavujte sa tak nebezpečenstvu elektrického výboja.

Tento spotrebičje označený v súlade európskou smernicou 2012/19/ES likvidácii elektrického elektronického zariadenia (WEEE).

Použitie odvodových trubíc otvorov do steny menším priemerom má za následok zníženie odsávadsej výkonnosti e dras-tické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Stlačením tlačidla počas fungovania odsávača pár prejdete do stavu OFF.

Stlačením tlačidla prejde odsávač pár zo stavu OFF na rýchlost' 1.

Pred akokol'vek operáciou čistenia čiúdržby odpojte digestor od elektrické siete, vyberte vidlicu zo zásuvky alebo vypnite hlavný spínačbytu.

ČISTENIE

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.
